下载文档原格式
球墨铸铁中国标准：GB/T 1348-1998 球墨铸铁单铸试块的力学性能与金相组织
球墨铸铁单铸试块V形缺口试样的冲击性能
球墨铸铁附铸试块的力学性能与金相组织
球墨铸铁附铸试块V形缺口试样的冲击强度
球墨铸铁的硬度牌号、硬度范围及金相组织
ISO国际标准：ISO 1083:1987 球墨铸铁的牌号与单铸试块的力学性能及组织
球墨铸铁附铸试块V形缺口试样的冲击值
球墨铸铁件的硬度牌号及硬度与组织
表8 铸件的机械加工余量（㎜）
表4 球墨铸铁件化学成分范围（供参考）
表9 单件和一次性小批生产的铸件机械加工余量。

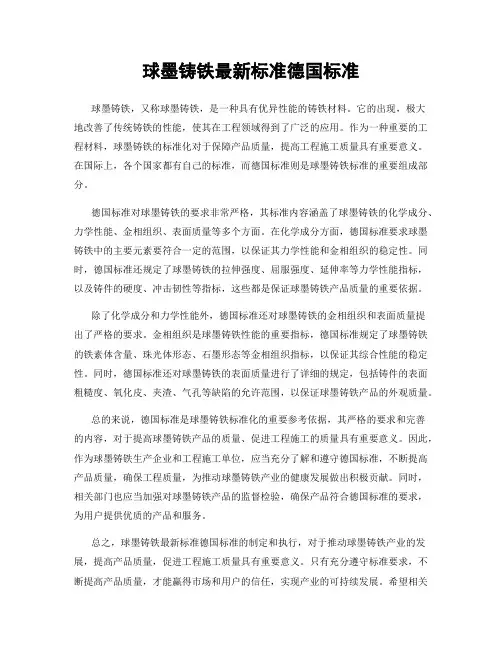

球墨铸铁最新标准德国标准球墨铸铁，又称球墨铸铁，是一种具有优异性能的铸铁材料。
它的出现，极大地改善了传统铸铁的性能，使其在工程领域得到了广泛的应用。
作为一种重要的工程材料，球墨铸铁的标准化对于保障产品质量，提高工程施工质量具有重要意义。
在国际上，各个国家都有自己的标准，而德国标准则是球墨铸铁标准的重要组成部分。
德国标准对球墨铸铁的要求非常严格，其标准内容涵盖了球墨铸铁的化学成分、力学性能、金相组织、表面质量等多个方面。
在化学成分方面，德国标准要求球墨铸铁中的主要元素要符合一定的范围，以保证其力学性能和金相组织的稳定性。
同时，德国标准还规定了球墨铸铁的拉伸强度、屈服强度、延伸率等力学性能指标，以及铸件的硬度、冲击韧性等指标，这些都是保证球墨铸铁产品质量的重要依据。
除了化学成分和力学性能外，德国标准还对球墨铸铁的金相组织和表面质量提出了严格的要求。
金相组织是球墨铸铁性能的重要指标，德国标准规定了球墨铸铁的铁素体含量、珠光体形态、石墨形态等金相组织指标，以保证其综合性能的稳定性。
同时，德国标准还对球墨铸铁的表面质量进行了详细的规定，包括铸件的表面粗糙度、氧化皮、夹渣、气孔等缺陷的允许范围，以保证球墨铸铁产品的外观质量。
总的来说，德国标准是球墨铸铁标准化的重要参考依据，其严格的要求和完善的内容，对于提高球墨铸铁产品的质量、促进工程施工的质量具有重要意义。
因此，作为球墨铸铁生产企业和工程施工单位，应当充分了解和遵守德国标准，不断提高产品质量，确保工程质量，为推动球墨铸铁产业的健康发展做出积极贡献。
同时，相关部门也应当加强对球墨铸铁产品的监督检验，确保产品符合德国标准的要求，为用户提供优质的产品和服务。
总之，球墨铸铁最新标准德国标准的制定和执行，对于推动球墨铸铁产业的发展，提高产品质量，促进工程施工质量具有重要意义。
只有充分遵守标准要求，不断提高产品质量，才能赢得市场和用户的信任，实现产业的可持续发展。
希望相关企业和部门能够重视标准化工作，共同推动球墨铸铁产业的健康发展，为我国工程建设事业作出更大的贡献。
最新球墨铸铁管国标，球墨铸铁管国标厚度最新球墨铸铁管国标，球墨铸铁管国标厚度公称直径外径壁厚每米重量每根重量80 98 6 12.2 76.5 167 12.77100 118 6.1 15.1 95 167 15.87150 170 6.3 22.8 144 167 20.05200 220 6.4 30.6 194 167 32.4250 274 6.8 40.2 255 167 42.59300 326 7.2 50.8 323 167 53.94350 378 7.7 63.2 403 167 67.3400 429 8.1 75.5 482 167 80.48450 480 8.6 89.3 575 167 95.86500 532 9 104.3 669 167 11.72球墨铸铁管网验收标准和基本要求日期：2011-11-10 16:21:21供水管道的正确连接及良好的传输性能，是系统正常运转的基础，系统安装完毕后，必须对系统进行必要的测试，以确认传输介质的性能指标已达到了系统正常运转的要求。
管网球墨铸铁管网测试验收中，就认为管网没有问题，线缆安装合格，这是不可取的。
这种测试只能说明网线接对了且没有断路。
我们知道，计算机管网工作时要使用高速度承载很大的信息流量，对球墨管线缆的要求非常高，衰减、损耗、速率和抗干扰都有相应的规定。
通常管网球墨铸铁管网工程应遵循的标准如下。
一、管网供水管网系统验收标准过去国内大多数球墨铸铁管网工程采用国外厂商生产的产品，且其工程设计和安装施工绝大部分由国外厂商或代理商组织实施。
当时因缺乏统一的工程建设标准，所以不论是在产品的技术和外形结构，还是在具体设计和施工以及与房屋建筑的互相配合等方面都存在一些问题，没有取得应有的效果。
为此，我国主管建设部门和有关单位在近几年来组织编制和批准发布了一批有关球墨铸铁管网工程设计施工应遵循的依据和法规。
这方面的主要标准和规范如下所示。
球墨铸铁国家标准规范(概要)
概述
此文档旨在介绍球墨铸铁的国家标准规范。
球墨铸铁是一种具有高强度和耐腐蚀性的铁合金材料，广泛应用于各种工业领域。
标准范围
该国家标准规范涵盖了球墨铸铁的生产、测试和使用方面的各项要求。
主要包括以下内容：
1. 原材料要求：规定了球墨铸铁所需的原材料的质量和化学成分要求。
2. 生产工艺：详细介绍了球墨铸铁的生产过程，包括熔炼、浇铸、冷却和热处理等环节的要求。
3. 机械性能和物理性能测试：规定了对球墨铸铁进行机械性能和物理性能测试的方法和标准。
4. 缺陷和缺陷评定：对球墨铸铁的缺陷进行了分类和评定，以确保产品质量达到标准要求。
5. 标志和包装要求：规定了球墨铸铁产品的标志和包装要求，以便产品的追溯和交付。
适用范围
该国家标准规范适用于生产和使用球墨铸铁的企业和单位。
球
墨铸铁广泛应用于以下领域：
- 机械制造业：用于制造各种机械零部件，如汽车发动机零件、工程机械配件等。
- 建筑行业：用于建筑结构和桥梁等工程的承重部件。
- 管道工程：用于制造输水、输气等管道系统的管件。
目标和意义
通过制定统一的国家标准规范，可以确保球墨铸铁产品的质量
和性能达到一定的要求，提高产品的可靠性和使用寿命。
同时，这
也有助于促进球墨铸铁产业的健康发展，提高行业竞争力。
结论
球墨铸铁国家标准规范是对球墨铸铁产品生产和使用的指导文件，对于确保产品质量和行业发展具有重要意义。
企业和单位应严
格按照该标准规范要求进行生产和测试，以提供高质量的球墨铸铁
产品。
球墨铸铁管标准球墨铸铁管是一种优质的管道材料，广泛应用于城市给排水、燃气、热力、工业管道等领域。
为了确保球墨铸铁管的质量和安全性能，制定了一系列的标准，以规范其生产、安装和使用。
本文将对球墨铸铁管标准进行介绍，希望能够帮助大家更好地了解和应用这一管道材料。
首先，我们需要了解球墨铸铁管的材质标准。
根据国家标准GB/T 13295-2003《球墨铸铁管材料》的规定，球墨铸铁管的主要材料是球墨铸铁。
这一标准规定了球墨铸铁的化学成分、力学性能、金相组织等要求，确保了管材的强度、韧性和耐腐蚀性能。
其次，关于球墨铸铁管的生产标准。
国家标准GB/T 13295-2003《球墨铸铁管》规定了球墨铸铁管的生产工艺、尺寸偏差、外观质量、机械性能等指标。
这些标准的制定，保证了球墨铸铁管在生产过程中能够达到一定的质量要求，确保产品的可靠性和稳定性。
另外，球墨铸铁管的安装标准也是非常重要的。
根据国家标准GB 15558.1-2003《城市给水排水用球墨铸铁管道系统第1部分，球墨铸铁管道》的规定，对球墨铸铁管的安装方法、施工工艺、验收标准等进行了详细的规定。
这些标准的执行，可以保证球墨铸铁管在安装和使用过程中能够发挥其最佳的性能，确保管道系统的安全运行。
最后，对于球墨铸铁管的质量检验标准也是至关重要的。
国家标准GB/T 13295-2003《球墨铸铁管》和GB/T 13295-2003《球墨铸铁管道系统的质量检验》规定了球墨铸铁管的质量检验方法、检验规程、质量验收标准等内容。
这些标准的执行，可以确保球墨铸铁管的质量达到国家标准要求，保障管道系统的可靠性和安全性。
综上所述，球墨铸铁管标准的制定和执行，对于保障管道系统的质量和安全具有重要意义。
只有严格执行相关标准，才能够确保球墨铸铁管在给排水、燃气、热力、工业管道等领域的应用中发挥其最佳的性能，为城市的发展和建设提供坚实的保障。
希望大家能够重视球墨铸铁管标准，提高对其的认识和理解，共同推动我国管道行业的健康发展。
球墨铸铁国家标准要求(概要)球墨铸铁国家标准要求（概要）1. 引言球墨铸铁是一种具有良好机械性能和性价比优势的材料，被广泛应用于各个领域。
为保证球墨铸铁产品的质量和安全性，制定国家标准是必要的。
2. 材料要求国家标准对球墨铸铁的材料要求进行了规定，包括以下方面：- 化学成分：规定了球墨铸铁中各元素的含量范围，确保材料的化学稳定性。
- 机械性能：要求球墨铸铁在拉伸强度、屈服强度、延伸率等方面满足标准要求，以保证产品的强度和可靠性。
- 微观结构：规定了球墨铸铁的组织要求，如球化率、球墨形态等，以提高材料的耐腐蚀性和耐磨性。
3. 技术要求国家标准对球墨铸铁产品的技术要求也进行了规定，包括以下方面：- 外观质量：要求球墨铸铁产品表面无明显缺陷、夹杂物和气孔等，并规定了允许的表面质量等级。
- 尺寸偏差：规定了球墨铸铁产品的尺寸偏差范围，确保产品的准确度和一致性。
- 热处理：要求球墨铸铁产品在热处理过程中达到规定的硬度、韧性等性能要求。
- 表面处理：规定了球墨铸铁产品的表面处理方法，如除锈、喷漆等，以提高产品的外观和耐久性。
4. 检验方法国家标准还规定了球墨铸铁产品的检验方法，确保产品的质量和符合标准要求。
检验方法包括化学成分分析、机械性能测试、显微组织观察等。
5. 标志和包装国家标准对球墨铸铁产品的标志和包装也进行了规定，以确保产品在运输和使用过程中的安全和易识别性。
以上是球墨铸铁国家标准要求的概要内容。
详情请参阅具体的国家标准文件。
请注意：本文档为概要，不对具体标准要求内容做详细解读和整理，请以官方发布的国家标准文件为准。
球墨铸铁件(摘要) GB 1348-88创建时间：2008-08-02球墨铸铁件(摘要)GB1348-881、引言(略)2、牌号球铁的牌号应符合GB5612—85<铸铁牌号表示方法>的规定，并分为单铸和附铸试块两类。
a．单铸试块的机械性能分为八个牌号，见表1和表2的规定。
b．附铸试块的机械性能分为五个牌号，见表3和表4的规定。
表1单铸试块的机械性能表2 单铸试块V 型缺口试样的冲击值注：字母“L”表示该牌号在低温时的冲击值。
表3附铸试块的机械性能表3 附铸试块的机械性能注：牌号后面的字母A系表示该牌号在附铸试块上测定的机械性能，以区别表1的单铸试块测定的性能。
表4 附铸试块V型缺口试样的冲击值3技术要求3．1生产方法、化学成分和热处理生产方法、化学成分和热处理工艺，可由供方自行决定。
但必须保证协议书、技术条件上所规定的球铁牌号或达到本标准规定的机械性能指标。
对于化学成分，热处理方法有特殊要求的球铁件由供需双方商定。
3．2机械性能3．2．1球铁件的机械性能以抗拉强度和延伸率两个指标作为验收依据。
3．2．2冲击试验只适用于表2和表4所规定的牌号，并且仅在需方要求做冲击试验时，冲击值才作为验收依据。
3．2．3对屈服强度、硬度有要求时，经供需双方商定，可作为验收依据。
3．2．4如果以硬度作为验收指标时，按附录A的规定进行。
3．2．5如果是在铸件本体上取样时，取样部位及要达到的性能指标，由供需双方规定。
3．3金相组织如果需方要求进行金相组织检验时，可按GB9441—88《球墨铸铁金相检验》的规定进行，球化级别_般不得低于4级，其检验次数和取样位置由供需双方商定。
球化级别和基体组织，可用无损检测方法进行检验，如有争议时，应用金相检验法裁决。
3．4球铁件的几何形状及其尺寸公差3．4．1球铁件的几何形状及其尺寸应符合球铁件图样的规定。
3．4．2球铁件的尺寸公差应按GB 6414 - 86<铸件尺寸公差>的规定执行。

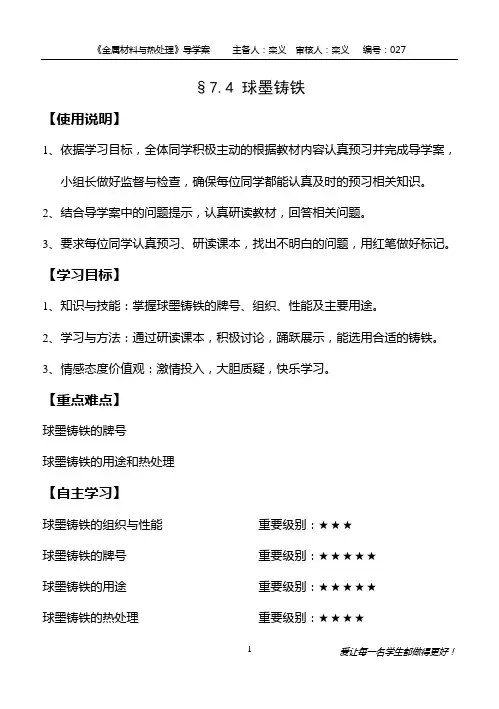

《金属材料与热处理》导学案 主备人：栾义 审核人：栾义 编号：027爱让每一名学生都做得更好！1 §7.4 球墨铸铁【使用说明】1、依据学习目标，全体同学积极主动的根据教材内容认真预习并完成导学案，小组长做好监督与检查，确保每位同学都能认真及时的预习相关知识。
2、结合导学案中的问题提示，认真研读教材，回答相关问题。
3、要求每位同学认真预习、研读课本，找出不明白的问题，用红笔做好标记。
【学习目标】1、知识与技能：掌握球墨铸铁的牌号、组织、性能及主要用途。
2、学习与方法：通过研读课本，积极讨论，踊跃展示，能选用合适的铸铁。
3、情感态度价值观：激情投入，大胆质疑，快乐学习。
【重点难点】球墨铸铁的牌号球墨铸铁的用途和热处理【自主学习】球墨铸铁的组织与性能 重要级别：★★★球墨铸铁的牌号 重要级别：★★★★★球墨铸铁的用途 重要级别：★★★★★球墨铸铁的热处理 重要级别：★★★★【合作探究】1、什么是球墨铸铁？什么是球化处理？2、为什么球墨铸铁的强度、韧性比灰铸铁和可锻铸铁要好？班级： 姓名： 使用时间： 年 月 日爱让每一名学生都做得更好！ 2 3、为什么生产中许多复杂受力零件的材料可以用球墨铸铁来代替？4、球墨铸铁为什么可通过热处理来有效提高其力学性能？常用的热处理工艺有哪几种？各自的目的是什么？5、简述球墨铸铁的牌号表示方法，典型牌号及应用举例。
【当堂测验】1、选择下列零件的材料：机床床身（ ）；汽车后桥外壳（ ）；柴油机曲轴（ ）。
A. HT200B. KTH350-10C. QT500-052、__________中的石墨对基体的__________小，因此，可通过__________改变其基体的组织来提高和改善其力学性能。
【课后作业】1、理解掌握本导学案内容，并完成习题册第七章第四节相关题目。
【学后反思】。
球墨铸铁管标准球墨铸铁管是一种常用的管道材料，具有高强度、耐腐蚀、耐磨损等优点，被广泛应用于城市给排水、燃气输送、工业管道等领域。
为了确保球墨铸铁管在使用过程中的安全和可靠性，各国都制定了相应的标准来规范其生产和使用。
本文将介绍球墨铸铁管的一些常见标准，以供参考。
1. 材料标准。
球墨铸铁管的材料标准是其生产的基础，主要包括原材料的选择、化学成分、机械性能等要求。
常见的材料标准有国际上的ISO 2531标准和欧洲标准EN 545/598，以及国内的GB/T 13295标准等。
这些标准规定了球墨铸铁管所使用的球墨铸铁材料的技术要求，保证了管材的质量稳定和可靠性。
2. 生产标准。
生产标准是指球墨铸铁管在生产过程中应遵循的技术规范，包括管材的工艺要求、尺寸偏差、外观质量等方面。
例如，ISO 2531标准规定了球墨铸铁管的内、外涂层应符合的要求，以及管道的长度、壁厚等尺寸偏差的允许范围。
这些规定保证了球墨铸铁管的生产质量和一致性。
3. 安装标准。
安装标准是指球墨铸铁管在使用过程中应遵循的安装规范，包括管道的施工要求、连接方式、防腐措施等内容。
例如，EN545/598标准规定了球墨铸铁管的管道安装应符合的要求，包括管道的埋设深度、管道连接的方法和材料等。
这些规定保证了球墨铸铁管在使用过程中的安全可靠。
4. 检验标准。
检验标准是指对球墨铸铁管进行质量检验时应遵循的技术规范，包括对管材外观、尺寸、化学成分、机械性能等方面的检测要求。
例如，GB/T 13295标准规定了球墨铸铁管的检验方法和技术要求，包括对管道的外观质量、尺寸偏差、化学成分、机械性能等进行检测。
这些规定保证了球墨铸铁管的质量符合标准要求。
总结。
球墨铸铁管标准是保证其质量和可靠性的重要依据，各国制定的标准在材料、生产、安装和检验等方面都有详细规定，确保了球墨铸铁管在使用过程中的安全性和可靠性。
因此，在选用和使用球墨铸铁管时，应严格按照相关标准要求进行选择、安装和检验，以确保其正常运行和长期使用。
球墨铸铁件 ( 摘要 ) GB 1348-88创建时间： 2008-08-02球墨铸铁件 ( 摘要 )GB1348-881、引言 ( 略)2、牌号球铁的牌号应符合GB5612— 85<铸铁牌号表示方法>的规定，并分为单铸和附铸试块两类。
a．单铸试块的机械性能分为八个牌号，见表 1 和表 2 的规定。
b．附铸试块的机械性能分为五个牌号，见表 3 和表 4 的规定。
表 1单铸试块的机械性能抗拉强度σbN／屈服强度σ 0．2N／延伸率σ供参考2222( ％ )mm(kgf ／mm)mm(kgf ／mm)牌号最小值布氏硬度 HB主要金相组织QT400-18400(40 ． 80)250(25 ． 50)18130～180铁索体QT400-15400(40 ． 80)250(25 ． 50)15130～180铁索体QT450-10450(45 ． 90)310(31 ． 60)10160～210铁索体QT500-7500(51 ． 00)310(32 ． 65)7170～230铁察体 +珠光体QT600-3600(61 ． 20)370(37 ． 75)3190～270珠光体 +铁素体QT700-2700(71 ． 40)420(42 ． 85)2225～305珠光体QT800-2800(81 ． 60)480(49 ． 98)2245～335珠光体或回火组织QT900-2900(91 ． 80)600(61 ． 20)2280～360贝氏体或回火马氏体表 2 单铸试块 V 型缺口试样的冲击值22最小冲击值 a K J ／ cm(kgf ． m ／cm)牌号室温 23±5℃低温 -20 ±2℃三个试样平均 个别值三个试样平均值个别值值QT400 —18 14(1 ．43)11(1 ．12)QT400 —18L12(1 ．22) 9(0 ．92)注：字母“ L ”表示该牌号在低温时的冲击值。
球墨铸铁管标准球墨铸铁管是一种具有优良性能的管材，被广泛应用于给排水、燃气、供暖、消防等领域。
为了确保球墨铸铁管的质量和安全使用，制定了一系列的标准，以下将对球墨铸铁管的标准进行介绍。
首先，球墨铸铁管的材质标准是非常重要的。
根据国家标准GB/T13295-2003《球墨铸铁管》规定，球墨铸铁管的材质应符合相关的化学成分和力学性能要求。
材质标准的严格执行可以保证球墨铸铁管的耐腐蚀性和抗压性能，确保管道的安全运行。
其次，球墨铸铁管的尺寸标准也是至关重要的。
根据国家标准GB/T13295-2003《球墨铸铁管》规定，球墨铸铁管的外径、壁厚、长度等尺寸应符合相关的要求。
尺寸标准的严格执行可以保证球墨铸铁管与管件的互换性，便于施工和维护。
另外，球墨铸铁管的连接标准也需要引起重视。
根据国家标准GB/T13295-2003《球墨铸铁管》规定，球墨铸铁管的连接方式可以采用法兰连接、套筒连接、弹性密封圈连接等。
连接标准的严格执行可以保证管道的密封性和稳定性，避免因连接不当导致的漏水、渗漏等问题。
此外，球墨铸铁管的表面处理标准也是不可忽视的。
根据国家标准GB/T13295-2003《球墨铸铁管》规定，球墨铸铁管的内外表面应进行除锈、清洗、喷漆等处理。
表面处理标准的严格执行可以保证球墨铸铁管的防腐蚀性能和美观度，延长使用寿命。
最后，球墨铸铁管的检测标准也是非常重要的。
根据国家标准GB/T13295-2003《球墨铸铁管》规定，球墨铸铁管应进行化学成分分析、力学性能测试、外观质量检验等。
检测标准的严格执行可以保证球墨铸铁管的质量稳定，确保用户的安全使用。
综上所述，球墨铸铁管的标准涉及材质、尺寸、连接、表面处理和检测等多个方面，严格执行这些标准可以保证球墨铸铁管的质量和安全使用。
在使用球墨铸铁管时，用户应选择符合国家标准的产品，并严格按照相关标准进行施工和维护，以确保管道系统的安全运行。
球墨铸铁新标准（内含修改版A1：2002）前言本英国标准是EN 1563：1997的官方英文版，连同修改版A1：2002 和A2：2005，取代了老旧版本BS 2789:1985。
本标准中的修改部分，在开始和结束时均有XX标志，并有数字标识.例如，CEN修订版A1就标识为A1】【A1.英国的参与制备工作由技术委员会ISE/35，纤维增强热固性塑料和预浸料负铸铁，其责任是：—帮助查询者理解标准内容；—向负责的国际/欧洲委员会提供翻译查询或变更建议并告知英国兴趣组；—监控国际和欧洲的相关发展，并发布于英国。
其秘书处有该委员会列举的组织名单备索。
对照英国标准执行相关本标准的国际和欧洲标准，它可在国家标准对应索引部分下的BSI目录中找到，也可通过BSI电气目录或英国标准在线的搜索功能查询。
本标准无意涉及协议的所有必要规定，用户有责任正确使用。
英国标准的施行不具备法律效力。
页数摘要本文件包括封面，封面内页，EN扉页，2-24页，封底。
在本标准文件中的的英国标准协会版权声明里说明了本标准的最后发布时间。
本英国标准在工程委员会的知道和在标准委员会的授权下制定，并于1997年10月15日开始实施。
——————————————————————————————————————球墨铸铁新标准（内含修改版A1：2002）描述：铸造工程，铸铁，铸件，球墨铸铁，等级：质量，设计，分类，力学性质，抗拉强度，伸长率，硬度，取样，机械试验。
此欧洲标准于1997年5月2日由CEN通过，修订版A1于2002年4月11日通过。
CEN 成员严格遵循CEN/CENELEC 内部规定，从而确保此标准仍具有国家化标准。
有关此标准的最新表单和参考书目可以由中央秘书处或CEN成员处获得。
此欧洲标准有三个官方标准（英文，法文，德文）。
任何其他语言版本，经由CEN成员审查并通知中央秘书处的，与官方版本具有同等效力。
CEN成员由以下国家标准机构组成：澳大利亚、比利时、捷克共和国、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和英国。
球墨铸铁件(摘要) GB 1348-88创建时间：2008-08-02球墨铸铁件(摘要)GB1348-881、引言(略)2、牌号球铁的牌号应符合GB5612—85<铸铁牌号表示方法>的规定，并分为单铸和附铸试块两类。
a．单铸试块的机械性能分为八个牌号，见表1和表2的规定。
b．附铸试块的机械性能分为五个牌号，见表3和表4的规定。
表1单铸试块的机械性能表2单铸试块V 型缺口试样的冲击值注：字母“L”表示该牌号在低温时的冲击值。
表3附铸试块的机械性能表3附铸试块的机械性能注：牌号后面的字母A系表示该牌号在附铸试块上测定的机械性能，以区别表1的单铸试块测定的性能。
表4附铸试块V型缺口试样的冲击值3技术要求3．1生产方法、化学成分和热处理生产方法、化学成分和热处理工艺，可由供方自行决定。
但必须保证协议书、技术条件上所规定的球铁牌号或达到本标准规定的机械性能指标。
对于化学成分，热处理方法有特殊要求的球铁件由供需双方商定。
3．2机械性能3．2．1球铁件的机械性能以抗拉强度和延伸率两个指标作为验收依据。
3．2．2冲击试验只适用于表2和表4所规定的牌号，并且仅在需方要求做冲击试验时，冲击值才作为验收依据。
3．2．3对屈服强度、硬度有要求时，经供需双方商定，可作为验收依据。
3．2．4如果以硬度作为验收指标时，按附录A的规定进行。
3．2．5如果是在铸件本体上取样时，取样部位及要达到的性能指标，由供需双方规定。
3．3金相组织如果需方要求进行金相组织检验时，可按GB9441—88《球墨铸铁金相检验》的规定进行，球化级别_般不得低于4级，其检验次数和取样位置由供需双方商定。
球化级别和基体组织，可用无损检测方法进行检验，如有争议时，应用金相检验法裁决。
3．4球铁件的几何形状及其尺寸公差3．4．1球铁件的几何形状及其尺寸应符合球铁件图样的规定。
3．4．2球铁件的尺寸公差应按GB 6414 - 86<铸件尺寸公差>的规定执行。
球墨铸铁件( 摘要) GB 1348-88创建时间：2008-08-02球墨铸铁件( 摘要)GB1348-881、引言( 略)2、牌号球铁的牌号应符合GB5612—85<铸铁牌号表示方法>的规定，并分为单铸和附铸试块两类。
a．单铸试块的机械性能分为八个牌号，见表 1 和表2 的规定。
b．附铸试块的机械性能分为五个牌号，见表 3 和表4 的规定。
表1 单铸试块的机械性能抗拉强度σbN／屈服强度σ0．2N／延伸率σ供参考牌号m m2(kgf ／mm2)2(kgf ／mm2)mm2(kgf ／mm2)2(kgf ／mm2)( ％)最小值布氏硬度HB 主要金相组织QT400-18 400(40 ．80) 250(25 ．50) 18 130～180 铁索体QT400-15 400(40 ．80) 250(25 ．50) 15 130～180 铁索体QT450-10 450(45 ．90) 310(31 ．60) 10 160～210 铁索体QT500-7 500(51 ．00) 310(32 ．65) 7 170～230 铁察体+珠光体QT600-3 600(61 ．20) 370(37 ．75) 3 190～270 珠光体+铁素体QT700-2 700(71 ．40) 420(42 ．85) 2 225～305 珠光体QT800-2 800(81 ．60) 480(49 ．98) 2 245～335 珠光体或回火组织QT900-2 900(91 ．80) 600(61 ．20) 2 280～360 贝氏体或回火马氏体表2 单铸试块V 型缺口试样的冲击值最小冲击值a K J／cm2(kgf ．m／cm2)室温23±5℃低温- 20 ±2℃ 牌号三个试样平均个别值三个试样平均值个别值值QT400 —18 14(1 ．43) 11(1 ．12)QT400 —18L 12(1 ．22) 9(0 ．92)注：字母“L”表示该牌号在低温时的冲击值。
表 3 附铸试块的机械性能表3 附铸试块的机械性能抗拉强度σb N／屈服强度σb0．2 N／延伸率σ供参考牌号铸件壁厚m m2(kgf ／mm2)2(kgf ／mm2) mm2(kgf ／mm2)2(kgf ／mm2)(％)mm最小值布氏主要金相组硬度HB织>30～60 390(39 ．80) 250(25 ．50) 18QT400>60 ～200 370(37 ．75) 240(24 ．48) 12 130～180 铁索体-18A牌号壁厚铸件抗拉强度σb N／mm2(kgf ／mm2)2(kgf ／mm2)屈服强度σb0 ．2N／mm2(kgf ／2(kgf ／mm2)2)延伸率σ( ％)供参考mm最小值布氏硬度HB主要金相组织QT400～18A >30～60 390(39 ．80) 250(25 ．50) 18 130～180 铁豢体>60～200 370(37 ．75) 240(24 ．48) 12QT400～15A >30～60 390(39 ．80) 250(25 ．50) 15 130～180 铁素体>60～200 370(37 ．75) 240(24 ．48) 12QT500—7A >30～60 450(45 ．90) 300(30 ．60) 7 170～240 铁素体+珠光体>60～200 420(42 ．85) 290(29 ．60) 5QT600—3A >30～60 600(61 ．20) 360(36 ．70) 3 180～270 珠光体+铁索体2QTT00—2A >30～60 700(71 ．40) 400(40 ．80) 2 220～320 珠光体>60～200 650(66 ．30) 380(38 ．77) J注：牌号后面的字母A系表示该牌号在附铸试块上测定的机械性能，以区别表 1 的单铸试块测定的性能。
表4 附铸试块V 型缺口试样的冲击值铸件壁厚最小冲击值a K J／cm2(kgf ．m／cm2)2(kgf ．m／cm2)牌号mm 室温23±5℃低温- 20 ±2℃三个试样平均值个别值三个试样平均值个别值QT400—18A 30 ～60 14(1 ．33) 11(1 ．12)60 ～200 12(1 ．22) 9(0 ．92)QT400—18AL 30 ～60 12(1 ．22) 9(0 ．92) 60～200 lO(1 ．02) 7(0 ．71)3 技术要求3．1 生产方法、化学成分和热处理生产方法、化学成分和热处理工艺，可由供方自行决定。
但必须保证协议书、技术条件上所规定的球铁牌号或达到本标准规定的机械性能指标。
对于化学成分，热处理方法有特殊要求的球铁件由供需双方商定。
3．2 机械性能3．2．1 球铁件的机械性能以抗拉强度和延伸率两个指标作为验收依据。
3．2．2 冲击试验只适用于表 2 和表 4 所规定的牌号，并且仅在需方要求做冲击试验时，冲击值才作为验收依据。
3．2．3 对屈服强度、硬度有要求时，经供需双方商定，可作为验收依据。
3．2．4 如果以硬度作为验收指标时，按附录A的规定进行。
3．2．5 如果是在铸件本体上取样时，取样部位及要达到的性能指标，由供需双方规定。
3．3 金相组织如果需方要求进行金相组织检验时，可按GB9441—88《球墨铸铁金相检验》的规定进行，球化级别_般不得低于 4 级，其检验次数和取样位置由供需双方商定。
球化级别和基体组织，可用无损检测方法进行检验，如有争议时，应用金相检验法裁决。
3．4 球铁件的几何形状及其尺寸公差3．4．1 球铁件的几何形状及其尺寸应符合球铁件图样的规定。
3．4．2 球铁件的尺寸公差应按GB 6414 - 86< 铸件尺寸公差>的规定执行。
有特殊要求的可按图样或有关技术要求的规定进行。
3．5 球铁件表面质量3．5．1 球铁件表面的粘砂、氧化皮等应清除干净。
3．5．2 球铁件浇冒口、出气孔、多肉、飞翅和毛刺等应符合图样的规定除掉其残根。
3．5．3 球铁件表面粗糙度应按GB6060．1—85<表面粗糙度比较样块铸造表面》的规定，由供需双方商定标准等级。
3．6 球铁件的缺陷及修补3．6．1 球铁件的加工面上允许存在加工余量范围内的表面缺陷。
不允许有影响铸件使用性能的铸造缺陷( 如裂纹、冷隔、缩孔、夹渣等) 存在。
球铁件非加工面上及铸件内部允许的缺陷由供需双方按铸件的要求商定。
3．6．2 不影响球铁件使用性能的缺陷可以修补( 焊补和其它方法) 修补技术要求由供需双方商定。
经补焊后的球铁件应进行消除内应力热处理。
4 试验方法4．1 试块制备4．1．1 单铸试块试块的形状和尺寸由供需双方商定，可从图1、表5、图2、表 6 或图 3 中选择。
图1、图 2 的斜影线部位为切取试样的位置。
单铸试块应与该批铸件以同一批量的铁水浇注，并在每包铁水的后期浇注。
试块的冷却条件与所代表的铸件大致相同，试块的开箱温度不应超过500℃。
如果在腔内进行球化处理时，试块可以与铸件有共同的浇冒口系统的型腔内浇注，或在装有与铸件工艺接近的带有反应室的腔内单独浇注。
需热处理时，试块应与铸件同炉热处理。
表5 U 型单铸试块尺寸试块类试块尺寸，mm试块的吃砂量型U V X Y ZI 12 ．5 40 30 80Ⅱa 25 55 40 100Ⅱb 25 90 40 100根据试样的总长确定对I 、Ⅱa 和Ⅱb 型最小为40mm，对Ⅲ和Ⅳ型最小为80mmⅢ50 90 60 150Ⅳ75 125 65 165注：①“Y”尺寸数值供参考。
②U型单铸试块中较小数值的I 型试块尺寸一般只用于薄壁件。
6表6 Y 型单铸试块尺寸试块试块尺寸,mm试块的吃砂量类型U V X Y Z13I 12．5 40 255ⅡⅢ52555 4010501415根据试样的总长确定对I 、和Ⅱ型最小为40mm，对Ⅲ和Ⅳ型最小为80mm7 12 17Ⅳ655 5 5注：Y 数值尺寸仅供参考4．1．2 附铸试块当铸件质量等于或超过2000kg，而且壁厚在30～200mm范围时，一般采用附铸试块，附铸试块的形状和尺寸如图4、表7 所示。
附铸试块在铸件上的位置，应由供需双方商定，要以不影响铸件的使用性能，铸件外观质量以及试块致密为原则。
附铸试块应在热处理后从铸件上切取。
7表7 附铸试块mm尺寸a b cL 铸件壁厚t最小值h>30 ～60 40 30 20 40 或60 180>60 ～200 70 52 ．5 36 70 或105 180注：①在特殊情况下，表中L t 可以适当减少．但不得少于125mm。
②如用较小尺寸的附铸试块时应按下式规定。
b=0．75a，c=a/24 ．2 试样4．2．1 抗拉试样均在单铸试块的剖面线部位或铸件本体上切取。
4．2．2 抗拉试样的形状和尺寸如图 5 所示。
8注：④夹持试样端部的方法及总长度I,t ，可由供方和需方商定。
②l 0 原始测量长度( 标距) 这里l 0=5d；d——试样原始直径；Lc——平行段长度lc>l0 由供方和需方商定；It ——总长，根据Lc 和Lt 。
如果因技术原因，需要采用其它直径的试样，应符合下列公式：l 1/2 或l0 =5d 式中：l 00 =5．65 S——试样原始标距长度：S0——试样原始断面积；d——试样原始直径。
4．2．3 冲击试样的形状及尺寸如图 6 所示。
4．3 机械性能试验4．3．1 抗拉试验抗拉试验应按GB 228—76<金属拉力试验法>的规定进行。
4．3．2 冲击试验冲击试验按GB Z 106 —80( 金属夏比(V 型缺口) 冲击试验方法》的规定进行。
试验时应选用能量同球铁性能相适应的试验机。
4．3．3 硬度试验布氏硬度试验应按GB 231—84<金属布氏硬度试验法》的规定进行。
硬度试验根据供需双方确定，可在铸件上或试样上的一个部位或几个部位上进行。
5. 检验规则5．1 批量的划分5．1．1 由同一包铁水浇注的铸件为一个批量。
95．1．2 每批铸件重量为2000kg 算为一个批量。
5．1．3 如果一个铸件重量大于2000kg 时，就单成为一个批量。
5．1．4 当连续不断地熔化大量同一牌号的铁水时，以两小时内所浇注的铸件为一个批量。
5．1．5 除5．1．1 条规定外，如经供需双方商定同意，也可把若干个批量并成一组验收。
在此情况下，生产过程中应有其它连续检测方法如金相检验、断口检验、弯曲检验等，并确实证明各次球化处理稳定、符合要求。
5．2 试验次数，试验结果的评定和复验5．2．1 检验抗拉强度或冲击值时，先用一根抗拉试样或一组( 三根) 冲击试样进行试验。
