二级圆锥圆柱齿轮减速器(带式输送机传动系统)

优秀设计机械设计课程设计说明书设计课题：二级圆锥圆柱齿轮减速器的设计专业班级:学生姓名：指导教师：设计时间：工程技术学院任务书指导教师：教研室主任：年月日。

目录一、设计任务书 (5)二、动力机的选择 (5)三、计算传动装置的运动和动力参数 (6)四、传动件设计计算（齿轮） (10)五、轴的设计.......... .......... .......... ........... .... .. . (20)六、滚动轴承的选择及计算 (32)七、键连接的选择及校核计算 (34)八、联轴器的选择 (35)九、设计总结 (37)十、参考资料 (38)设计计算及说明结果一、设计任务书2.设计题目：带式运输机传动装置铸造车间用带式运输机。

改运输机由电动机经圆锥圆柱齿轮减速器、带传动传至运输链板以将落砂后的热铸件送至清理工部。

工作平稳，不逆转。

运输链速度允许误差为5%。

双班制工作。

3.传动简图1.电动机2.高速级3.中速级4.低速级5.运输带轮6.运输带4.数据已知运输链曳引力F=4KN，运输链速度v=1.6m/s，滚筒直径400mm,工作年限为8年。

故载荷系数K ＝βH H v A K K K K ∂=1×1.05×1.4×1.46=2.146 6）按实际的载荷系数校正所算得的分度圆直径，得d 1=d t1tK K3=70.2×mm .5774.1146.23= 7)计算模数mm z d m n 12.32415cos .577cos 11=⨯==β 3.按齿根弯曲强度校核m ≥][cos 212223F S F d YY Z Y KT σεφββ∂∂∂⨯1） 载荷系数KK ＝K K K K =1×1.05×1.4×1.39=2.04 2） 当量齿数6.2615cos 24cos 3311===βZ Z V .97915cos 72cos 3322===βZ Z V 3)由课本表10-5查得齿形系数Y 和应力修正系数Y 582.21=a F Y 599.11=a S Y219.22=a F Y 768.12=a S Y4)螺旋角系数βY 轴向重合4.02=βε[]H σ=678.9MPamm d t 2.671=由图10-28查得87.0=βY5)查课本由图10-20c 得齿轮弯曲疲劳强度极限MPa FE 6101=σ MPa FE 5502=σ 查课本由图10-18c 得弯曲疲劳寿命系数 K 1FN =0.9 K 2FN =0.87 S=1.4mm m n 25.2=由表10-3查得.41==ααF H K K4）轴承端盖的总宽度为17.2mm 。

本科毕业论文(设计) 题目二级圆锥圆柱减速器设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

两级圆锥圆柱齿轮减速器特点
两级圆锥圆柱齿轮减速器是一种机械传动装置，由圆锥齿轮和圆柱齿轮组成，具有以下特点：
1. 减速比大：通过圆锥齿轮和圆柱齿轮的组合，可以实现较大的减速比，从而满足需要低速高扭矩输出的工作要求。

2. 结构紧凑：由于采用了两级减速结构，减速器的尺寸相对较小，结构比较紧凑，可以在有限的空间内安装。

3. 传动效率高：圆锥圆柱齿轮减速器的传动效率相对较高，能够有效地将输入功率传递到输出轴。

4. 运转平稳：圆锥齿轮和圆柱齿轮的啮合可以使减速器的运转更加平稳，减少振动和噪音。

5. 承载能力强：这种减速器通常具有较高的承载能力，可以承受较大的径向和轴向载荷。

6. 适用范围广：两级圆锥圆柱齿轮减速器适用于各种工业领域，如冶金、矿山、化工、建筑等，可用于驱动各种机械设备。

二级圆锥圆柱齿轮减速器说明书正文：一、产品介绍1.1 产品概述本说明书介绍的是二级圆锥圆柱齿轮减速器，其主要用于传动系统中的减速装置。

该减速器由二级圆锥齿轮和圆柱齿轮组成，具有传动效率高、噪音低、运行平稳等优点。

1.2 产品特点1.2.1 高传动效率：该减速器采用优质材料制造，精密加工工艺，能够提供高传动效率，减少能源消耗。

1.2.2 低噪音：减速器内部采用专利设计的减振装置，能有效减少噪音产生，提供安静的工作环境。

1.2.3 运行平稳：经过精密配合和平衡处理，减速器运行平稳，不会出现抖动和震动现象。

1.2.4 结构紧凑：减速器结构设计紧凑，体积小巧，便于安装和维修。

二、产品参数2.1 型号：2.2 齿轮材料：优质合金钢2.3 齿轮精度：等级X2.4 减速比：X.12.5 输入轴转速： rpm2.6 输出轴转速： rpm2.7 最大扭矩： Nm2.8温度范围：-20℃~+80℃三、结构与工作原理3.1 减速器结构本减速器由输入轴、输出轴、齿轮轮系、外壳等部分组成。

其中输入轴连接到上位设备，输出轴提供传动力，齿轮轮系完成减速功能，外壳则起到固定和密封的作用。

3.2 工作原理当输入轴转动时，动力通过输入齿轮传递给二级圆锥齿轮，然后再通过圆柱齿轮传递给输出轴。

由于减速器的设计，输入轴的转速会被减速，输出轴的扭矩会增大。

四、安装与调试4.1 安装前准备4.1.1 检查减速器及配件，确保无损坏。

4.1.2 清洁安装位置，清除杂物和污垢。

4.1.3 确定减速器位置和固定方式。

4.2 安装步骤4.2.1 将减速器放置在安装位置上，保持水平，并确保与上位设备的轴线对齐。

4.2.2 使用螺栓将减速器固定在安装位置上。

4.2.3 连接输入轴和输出轴与上位设备的轴线。

4.3 调试4.3.1 确认减速器无异常声音和振动现象。

4.3.2 检查减速器的温度，确保在正常范围内。

4.3.3 测试减速器的传动效果和扭矩输出。

五、维护与保养5.1 定期检查5.1.1 检查减速器的润滑油，补充或更换润滑油。

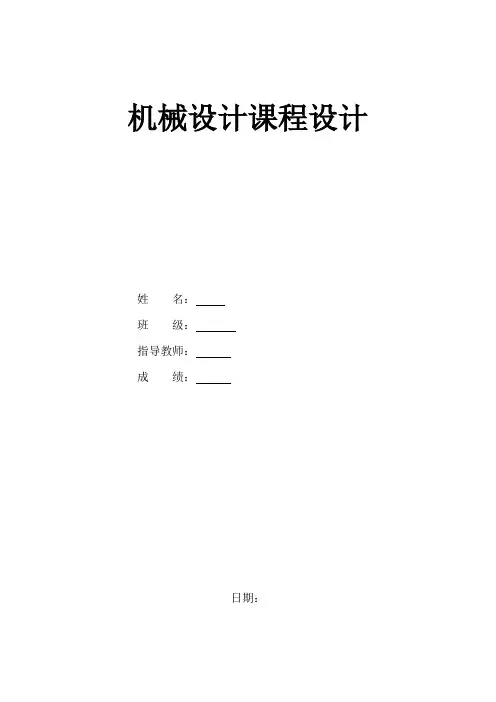

机械设计课程设计姓名：班级：指导教师：成绩：日期：引言1．设计题目 (1)2．总体传动方案的设计与分析 (1)3．电动机的选择 (2)4．传动装置运动及动力参数计算 (4)5．减速器齿轮的参数计算及校核 (6)5.1高速级减速齿轮的设计 (6)5.2低速级减速齿轮的设计计算 (9)6．轴的设计计算 (14)6.1轴Ⅰ的设计计算 (14)6.2轴Ⅱ的设计计算 (16)6.3轴Ⅲ的设计计算 (18)7．轴及各轴上轴承的强度校核 (20)7.1轴Ⅰ及与之配合的轴承的强度校核 (20)7.2轴Ⅱ及与之配合的轴承的强度校核 (24)7.3轴Ⅲ及与之配合的轴承的强度校核 (28)8．键的选择及强度校核 (32)9．箱体的设计计算 (34)10．小型标准件的选择 (36)11．减速器的结构，密封与润滑 (37)12．设计小结 (38)13．附件 (38)参考文献 (39)课程设计是全面考察学生掌握基本理论知识的重要环节，同时也是检验学生对基本知识的应用能力，反映学生的实践能力等的重要依据。

机械设计课程设计涉及多门学科的知识，其中机械设计、机械原理、材料力学、机电传动技术、机械制造技术、机械制造装备技术等相关知识是课程设计的理论指导。

本次课程设计是设计一个用于带式运输机的圆柱圆锥齿轮减速器。

减速器是用于电动机和工作机之间独立的闭式传动装置。

本减速器属两级传动减速器（电机——联轴器——减速器——联轴器——滚筒）。

该课程设计内容包括：任务设计书，参数选择，传动装置总体设计，电动机的选择，运动参数计算，圆柱圆锥齿轮传动设计，圆柱圆锥齿轮的基本尺寸设计，齿轮轴的尺寸设计与校核，减速器箱体的结构设计，减速器其他零件的选择，减速器的润滑等和A0图纸装配图1张、A3图纸零件图2张。

设计参数的确定和方案的选择通过查询有关资料所得。

圆柱圆锥齿轮减速器的计算机辅助设计，计算机辅助设计及辅助制造（CAD/CAM）技术是当今设计以及制造领域广泛采用的先进技术，通过本课题的研究，将进一步深入地对这一技术进行深入地了解和学习。

减速器设计说明书系别：班级：姓名：学号：指导教师：职称：目录一设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)二传动装置总体设计方案 (2)2.1传动方案 (2)2.2该方案的优缺点 (2)三选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (3)3.4确定传动装置的总传动比和分配传动比 (4)四动力学参数计算 (5)4.1电动机输出参数 (5)4.2高速轴的参数 (5)4.3中间轴的参数 (5)4.4低速轴的参数 (5)4.5工作机轴的参数 (6)五链传动设计计算 (6)六减速器高速级齿轮传动设计计算 (9)6.1选定齿轮类型、精度等级、材料及齿数 (9)6.2按齿面接触疲劳强度设计 (9)6.3确定传动尺寸 (11)6.4校核齿根弯曲疲劳强度 (12)6.5计算锥齿轮传动其它几何参数 (14)6.6齿轮参数和几何尺寸总结 (15)七减速器低速级齿轮传动设计计算 (16)7.1选定齿轮类型、精度等级、材料及齿数 (16)7.2按齿面接触疲劳强度设计 (16)7.4校核齿根弯曲疲劳强度 (19)7.5计算齿轮传动其它几何尺寸 (21)7.6齿轮参数和几何尺寸总结 (22)八轴的设计 (23)8.1高速轴设计计算 (23)8.2中间轴设计计算 (28)8.3低速轴设计计算 (34)九滚动轴承寿命校核 (39)9.1高速轴上的轴承校核 (39)9.2中间轴上的轴承校核 (41)9.3低速轴上的轴承校核 (42)十键联接设计计算 (44)10.1高速轴与联轴器键连接校核 (44)10.2高速轴与小锥齿轮键连接校核 (44)10.3中间轴与低速级小齿轮键连接校核 (44)10.4中间轴与大锥齿轮键连接校核 (45)10.5低速轴与低速级大齿轮键连接校核 (45)10.6低速轴与链轮键连接校核 (45)十一联轴器的选择 (46)11.1高速轴上联轴器 (46)十二减速器的密封与润滑 (46)12.1减速器的密封 (46)12.2齿轮的润滑 (47)12.3轴承的润滑 (47)十三减速器附件 (47)13.1油面指示器 (47)13.2通气器 (48)13.3放油孔及放油螺塞 (49)13.5定位销 (51)13.6起盖螺钉 (52)13.7起吊装置 (53)十四减速器箱体主要结构尺寸 (54)十五设计小结 (56)十六参考文献 (56)一设计任务书1.1设计题目二级圆锥-直齿圆柱减速器，拉力F=12000N，速度v=0.36m/s，齿数=8节距=80mm，每天工作小时数：16小时，工作年限（寿命）：5年，每年工作天数：300天，配备有三相交流电源，电压380/220V。

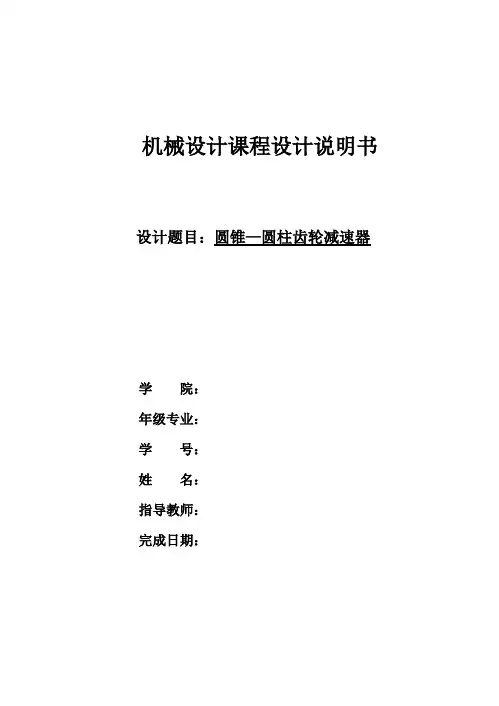

机械设计课程设计说明书设计题目：圆锥—圆柱齿轮减速器学院：年级专业：学号：姓名：指导教师：完成日期：目录一、传动方案的拟定 (3)二、电动机的选择及传动比的确定 (4)1．性能参数及工作情况 (4)2．电动机型号的选择 (4)3．传动比的分配 (5)三、运动和动力参数计算 (6)四、传动零件的设计计算 (8)1．高速级直齿圆锥齿轮的设计计算 (8)2．低速级斜齿圆柱齿轮的设计计算 (12)五、轴的计算 (19)1．轴的设计 (19)2．输出轴的弯扭强度校核 (24)六、键的选择和键连接的强度校核 (30)七、滚动轴承的选择及基本额定寿命计算 (32)输出轴处轴承校核 (32)八、联轴器的选择 (34)九、润滑和密封的选择 (35)十、其他技术说明 (35)十一、典型零件三维建模 (37)十二、设计小结 (40)十三、参考文献 (41)一、传动方案的拟定本设计要求设计一带式输送机传动装置——二级圆锥圆柱齿轮减速器，动力装置为三相异步电动机，工作装置为卷筒。

工作地点为煤场，承受中等冲击的载荷，中批生产，六年一班。

为提高传动稳定性以及传动效率，将圆锥齿轮布置在高速级，采用直齿齿轮。

圆柱齿轮布置在低速级，采用斜齿齿轮。

其整体传动装置简图如图所示：图1-1.减速器机构简图二、电动机的选择及传动比的确定1．性能参数及工作情况输送机卷筒力：F=1335N 输送机卷筒直径：D=0.27m 输送机卷筒速度：V=1.55m/s使用地点：煤场 生产批量：中批 载荷性质：中等冲击 使用年限：六年一批2．电动机型号的选择根据煤场的使用条件选用Y 系列（IP44）三相异步电动机，即封闭自扇冷氏鼠笼型三相异步电动机，能防止灰尘，铁屑，或其他杂物的进入。

1）输送机所需工作功率：w F v 1335 1.55P ===2.155kW 100010000.96η⨯⨯ 2）传动效率的计算：根据《机械设计课程设计指导手册》表12-10有 弹性联轴器（ 2对 ）传动效率：21=0.99η 圆锥齿轮（8级精度）传动效率：2=0.95η 圆锥齿轮（8级精度）传动效率：3=0.97η圆锥滚子轴承（4对）传动效率：44=0.98η 运 输 滚 筒 的 传 动 效 率 ：5=0.96η 总传动效率：F=1335N D=0.27m V=1.55m/sP W =2.155k w241234==0.990.950.970.98=0.833ηηηηη⨯⨯⨯3）电动机输出有效功率：wd P 2.155P ===2.587Kw 0.833η根据输出的有效功率选用Y100-L2-4的电机，其主要性能参数如下：表2-1 Y100L2-4型电机性能参数电动机型号 额定功率（Kw ）同步转速（r/min ） 满载转速（r/min ）起动转矩额定转矩 最大转矩额定转矩Y100-L2-43.0150014302.22.33．传动比的分配1）运输机的转速：w 60v 60 1.55n ===109.64/min D 0.27r ππ⨯⨯⨯ 2）总 传 动 比： 1430i=13.043109.64d w i i == 取圆锥齿轮传动比：1 3.0i = 取圆柱齿轮传动比：2 4.348i =η=0.833d P 2.587=Kw电动机型号：Y100-L2—4i=13.0431 3.0i =2 4.348i =设计及计算过程结果三、运动和动力参数计算1）各轴转速：电机轴：01430/min n r = 输入轴：101430/min n n r == 中间轴：1211430477/min 3n n r i === 输出轴：232477109.64/min 4.348n n r i === 卷筒轴：43109.64/min n n r ==2）各轴功率：电机轴：0 2.587P kW =输入轴：1001 2.5870.99 2.561P P kW η=⋅=⨯= 中间轴：2112 2.5610.950.98 2.409P P kW η=⋅=⨯⨯= 输出轴：3223 2.4090.970.98 2.290P P kW η=⋅=⨯⨯= 卷筒轴：24334 2.2900.990.980.96 2.177P P kW η=⋅=⨯⨯⨯= 3）各轴转矩：电机轴：000 2.5879550955017.2771430P T N m n ==⨯=⋅ 输入轴：111 2.5619550955017.1041430P T N m n ==⨯=⋅01430/min n r =11430/min n r =2477/minn r =3109.64n =/min r4109.64n =/min r0 2.587P Kw =1 2.561P Kw= 2 2.409P Kw =3 2.290P Kw= 4 2.177P Kw =017.277T N m=⋅中间轴：222 2.4099550955048.205477P T N m n ==⨯=⋅输出轴：333 2.29095509550199.44109.64P T N m n ==⨯=⋅卷筒轴：444 2.17795509550189.631109.64P T N m n ==⨯=⋅表3-1 动力和运动参数 轴转速n（r/min ）输入功率P/Kw 输入转矩T/N m ⋅ 传动比电机轴 1430 2.587 17.277/输入轴14302.56117.1043中间轴4772.40948.2054.333输出轴 109.64 2.290 199.44/卷筒轴 109.642.177189.63117.104T N m =⋅248.205T N m =⋅3199.44T N m =⋅4189.63T N m=⋅设计及计算过程结果四、传动零件的设计计算1．高速级直齿圆锥齿轮的设计计算a ． 选择材料、精度及参数1）选取齿轮的材料、热处理方法及齿面硬度由表6-3，小齿轮选用45钢，调质，HB 1=250HBS ；大齿轮选用45钢，正火，HB 2=200HBS 。

目录1 前言............................................................... - 1 -2 设计任务书......................................................... - 2 -3传动方案的分析和拟定（附传动方案简图）.............................. -3 -4电动机的选择........................................................ -4 -5传动装置运动和动力参数计算.......................................... -5 -6传动零件设计计算.................................................... -6 -7轴的设计计算........................................................ - 9 -8滚动轴承的选择与计算............................................... - 13 -9联轴器的选择....................................................... - 14 -10键连接的选择与计算................................................ - 15 -11润滑方式、润滑剂牌号及密封装置的选择.............................. - 16 -12其他技术说明...................................................... - 17 -13结束语............................................................ - 18 -设计小结：........................................................ - 18 -1 前言本学期学了机械设计基础，稍微接触了一些基本理论，“纸上学来终觉浅，要知此事需躬行”，唯有把理论运用到实践才能真正的了解到自己对机械设计知识方面的掌握情况，正因为如此，学校安排了为期两周的机械设计课程设计，内容为“二级齿轮减速器的设计”。

设计计算及说明结果一、设计任务书1.1传动方案示意图图一、传动方案简图1.2原始数据传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）2500 1.6 2801.3工作条件三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。

1.4工作量1、传动系统方案的分析；2、电动机的选择与传动装置运动和动力参数的计算；3、传动零件的设计计算；4、轴的设计计算；5、轴承及其组合部件选择和轴承寿命校核；6、键联接和联轴器的选择及校核；7、减速器箱体，润滑及附件的设计；8、装配图和零件图的设计；9、设计小结；10、参考文献；二、传动系统方案的分析传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。

其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。

三、电动机的选择与传动装置运动和动力参数的计算结果a（第八版）》表15-3，取0112A =，得设计计算及说明结果35.1996095.4112n P A d 33I I 0min ===mm 输入轴的最小直径为安装联轴器的直径12d ，为了使所选的轴直径12d 与联轴器的孔径相适应，故需同时选取联轴器型号。

联轴器的计算转矩2ca A T K T =，查《机械设计（第八版）》表14-1，由于转矩变化很小，故取 1.3A K =，则 2ca A T K T ==1.3X49.24=64012N.Mm查《机械设计课程设计》表14-4，选Lx3型弹性柱销联轴器其工称转矩为1250N.m ，而电动机轴的直径为38mm 所以联轴器的孔径不能太小。

取12d =30mm ，半联轴器长度L=82mm ，半联轴器与轴配合的毂孔长度为60mm 。

4、轴的结构设计（1）拟定轴上零件的装配方案（见图五）图五、输入轴轴上零件的装配（2）根据轴向定位的要求确定轴的各段直径和长度1） 为了满足半联轴器的轴向定位，12段轴右端需制出一轴肩，故取23段的直径mm 37d 23=。
