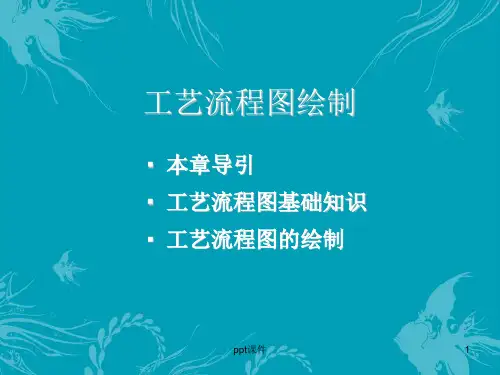

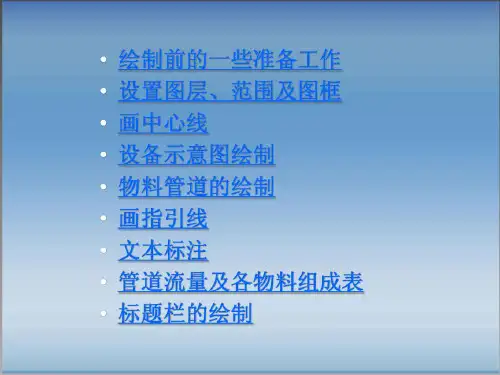

工艺流程图绘制 ppt课件

工艺流程图绘制 ppt课件

图8-8 管道等级表示
ppt课件
17
第三组由第6单元组成，为隔热或隔声代号，其表示方法见表8-4。当工艺流 程简单，管道品种规格不多时，管道组合号中的第5、6两个单元可省略。第4单 元的尺寸可直接填写管子的外径×壁厚，并标注工程规定的管道材料代号。 主要物料管道用粗实线(0.9mm)表示，辅助物料管道用中粗实线(0.6mm)表 示，设备轮廓和管道上的各种附件以及局部地坪线用细实线(0.3mm)表示。一般 情况下流程图上不标尺寸，但有特殊需要注明尺寸时，其尺寸线用细实线表示。
ppt课件
13
⑤对于需隔热的设备和机器要，在其相应部位面出一段隔热层图例．必 要时注出其隔热等级；有伴热者也要在相应部位画出—段伴热管，必要时可 注出伴热类型和介质代号，如图8-5所示。
图8-5 设备隔热层和伴热管的画法
ppt课件
图8-6 管道交叉时的画法
14
⑶管道的表示方法 ①工艺流程图中一般应画出所有工艺材料和辅助物料的管道，当辅助管 道比较简单时，可将总管绘制在流程图的上方，向下引支管至有关设备。当 辅助管道系统比较复杂时，需另绘制辅助管道系统图予以补充。 ②一般情况下主工艺物料管道用粗实线绘制，辅助管线用中实线绘制， 仪表及信号传输管线用细实线或细虚线绘制。 ③管线排布应做到横平竖直，尽量避免穿过设备或交叉，必须交叉时， 一般采用横断竖不断的画法，管道转弯应画成直角，如图8-6所示。管道上的 放空口、排液管、取样口、液封管等应全部画出。 ④工艺管道用管道组合号标注，管道组合号由四部分组成，即管道号(或 管段号，由三个单元组成)、管径、管道等级和隔热或隔声。共分为三组，用 一短横线将组与组之间隔开，隔开两组间留适当的空隙，组合号一般标注在 管道的上方，如图8-7所示。

《工艺流程图》课件

《工艺流程图》课件
确定内容
根据目的确定需要展示的环节、步骤 和要素，确保内容全面且重点突出。
收集资料与调研
资料整理
整理与绘制流程图相关的资料，包括技术文档、操作手册、 流程说明等。
现场调研
如有必要，进行现场调研以获取更准确的信息和细节，确保 流程图的真实性和准确性。
设计布局与草图
选择布局
根据流程图的类型和目的，选择合适 的布局形式，如水平式、垂直式、组 织结构图等。
绘制草图
在纸上或使用绘图工具绘制流程图的 草图，初步规划各个步骤和元素的位 置。
绘制流程图
使用工具
选择合适的绘图工具，如PowerPoint、 Visio、Draw.io等，根据草图开始绘制流程 图。
添加元素与标注
在流程图中添加相应的图形、箭头、标注等 ，以清晰地表示各个步骤和逻辑关系。审核与优化源自1 23检查准确性
核对流程图中的内容与实际流程是否一致，确保没有错误或 遗漏。
优化布局与美观度
调整布局、颜色、字体等，使流程图更加美观易读。
获取反馈
如有需要，请相关人员提供反馈，并根据反馈进行修改和完 善。
03
工艺流程图的解读与分析
解读流程图的方法与技巧
明确流程图的组成
了解流程图的各个组成 部分，如流程步骤、操 作符号、流程线等。
引入新技术和工具
在关键位置添加注释和说明，以解释 复杂步骤或操作。
04
实例分析与应用
实例一：生产工艺流程图
总结词
详细展示生产过程中各个工序的顺序和衔接关系，有助于优化生产效率和减少浪费。
详细描述
生产工艺流程图通过图形化的方式，将生产过程中的各个工序按照顺序连接起来，清晰地展示了从原材料到成品 的整个过程。这种流程图有助于企业发现生产过程中的瓶颈和浪费，进而优化生产流程，提高效率。

化工制图CAD教程工艺流程图

化工制图CAD教程工艺流程图
气动信号线 柔性管 管线宽度与其相接 同心异 的新管线宽度相同 径管
伴热（冷）管道
喷淋管
节目录 主菜单
7.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示，注意避免穿过设备或 使管道交叉，在不可避免时，则将其中一管道断开一段，管 道转弯处一般画成直角。
(a)管道相连
(b)管道交叉
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时，应将其端点绘制在图的左 方或右方，并用空心箭头标出物料的流向（进或出），在空 心箭头内注明与其相关图纸的图号或序号，在其上方注明来 或去的设备位号或管道号或仪表位号。
带控制点的工艺流程图也称施工流程图，是在方案流程图的 基础上绘制的内容较为详尽的一种工艺流程图。 是设计、绘制设备布置图和管道布置图的基础，又是施工安 装和生产操作时的主要参考依据。 在施工流程图中应把生产中涉及的所有设备、管道、阀门 以及各种仪表控制点等都画出。
施工流程图的内容： 设备示意图：带接管口的设备示意图，注写设备位号及名
测量点
仪表的图形符号
节目录 主菜单
7.4 带控制点的工艺流程图
仪表安装位置的图形符号
安装 位置
图形符 号
备注
安装位 置
图形符 号
备 注
就地 安装 仪表
集中 仪表 盘面 安装 仪表
嵌在 管道
内
就地仪 表盘面 安装仪
表
集中仪 表盘面 后安装
仪表
就地仪 表盘面 后安装
仪表
节目录 主菜单
7.4 带控制点的工艺流程图
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.3 阀门等管件的画法与标注
在施工流程图中，管道附件用细实线按规定的符号在相应 处画出。阀门图形符号尺寸一般为长为6 mm，宽为3 mm或长 为8 mm，宽为4 mm。 为了安装和检修等目的所加的法兰、螺纹连接件等也应在 施工流程图中画出。 管道上的阀门、管件要按需要进行标注。当它们的公称直 径同所在管道通径不同时，要注出它们的尺寸。 当阀门两端的管道等级不同时，应标出管道等级的分界线， 阀门的等级应满足高等级管的要求。 对于异径管标注大端公称通径乘以小端公称通径。

化工制图CAD教程-工艺流程图

化工制图CAD教程-工艺流程图

设备示意图
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.1 设备的画法与标注
在施工流程图中，设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设 备一般应全部画出。
施工流程图中每个工艺设备都应编写设备位号并注写设备 名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统 时，可以只画出一个系统的流程，其他系统用双点画线的 方框表示，在框内注明系统名称及其编号。
外的所有图例、符号、代号作出的说明。
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.6 施工流程图的阅读 一、看标题栏和图例中的说明
节目录 主菜单
7.4 带控制点的工艺流程图
二、掌握系统中设备的数量、名称及位号
节目录 主菜单
7.4 带控制点的工艺流程图
三、了解主要物料的工艺施工流程线
节目录 主菜单
V 04 08 A 真空受槽
(b)管道交叉
板式塔
喷洒塔
设用备粗序实号线来绘制主 相要同物设备料的的序工号艺流程
线，用箭头标明物
料的流向，并在流 浮头式列
管换热器
套管式换热器
釜式换热器
设程备名线称的起始和终了 位置注明物料的名
称、来源或去向。
节目录 主菜单
7.3 物料流程图
物料流程图是在方案流程图的基础上，用图形与表格相结合 的形式，反映设计中物料衡算和热量衡算结果的图样。
7.4 带控制点的工艺流程图
四、了解其它物料的工艺施工流程线
节目录 主菜单
本章结束
节目录 主菜单
Байду номын сангаас

CAD课件第4章3工艺流程图绘制

CAD课件第4章3工艺流程图绘制

•
仪器设备勤保养，生产自然更顺畅。 下午1时 18分12秒下午 1时18分13:18:1221.1.8
•
该说说到，说到做到，做到有效。21.1.821.1.813:1813:18:1213:18:12Jan- 21
•
品质是生产出来的，不是靠检验出来 的。2021年1月 8日星 期五1时 18分12秒Friday, January 08, 2021
•
等待是失败的源头，行动是成功的开 始。21.1.821.1.8Friday, January 08, 2021
•
安全用电，节约用水，消防设施，定 期维护 。13:18:1213:18:1213:181/8/2021 1:18:12 PM
•
事故教训是镜子，安全经验是明灯。21.1.813:18:1213:18Jan-218-J an-21
•
减少浪费，降低成本，气氛融洽，工 作规范 ，提升 品质， 安全保 证。2021年1月 8日星 期五下 午1时18分12秒 13:18:1221.1.8
•
神是责任，安全的方针是第一。2021年1月下 午1时18分21.1.813:18Januar y 8, 2021
•
关爱生命，关注安全。2021年1月8日 星期五1时18分 12秒13:18:128 January 2021
•
质量就是效益。21.1.82021年1月8日星 期五1时18分12秒21.1.8
谢谢大家！
•
跨越今日的视野，扩展21世纪的眼光 。13:18:1213:18:1213:18Friday, January 08, 2021
•
多一份防范意识，少一份生命危险。21.1.821.1.813:18:1213:18:12J anuar y 8, 2021

化工设备AutoCAD基础：工艺流程图

化工设备AutoCAD基础：工艺流程图
C8 工艺流程图
工艺流程图的视图 工艺流程图的标注 工艺流程图绘制步骤
2.工艺流程图
2.1 概述
工艺流程图是表达化工生产工艺流程的示意图样根据其作用和内 容详细程度分为：能量流程图、物料流程图、工艺流程图、仪表 流程图和管道流程图等。
物料流程图：在完成系统的物料和能量衡算之后绘制，以图形和 表格相结合的方式来反映物料与能量衡算的结果，主要用来描述 界区内物料的种类、流向、流量以及主要设备的特性数据等。
乙苯塔 (浮阀塔) f1600×52600 N＝120
P＝常压 t＝136℃
序号 名 称 Kg/h Wi % 1 乙苯 173.5 98.3 2 对二甲苯 1.0 0.57 3 二甲苯 2.0 1.13 4 邻二甲苯 0 0 合 计 176.5 100
t＝162℃
混合二甲苯
H-101 预热器 Z16 F＝5.7m2 Q＝364MJ/h
2.工艺流程图
管道符号标记
2.工艺流程图
2.2 工艺流程图的视图
主要阀件、管件的图示方法
用细实线按规定图例绘出管道上的阀件、管件。管道之间的一 般连接件，如弯头、法兰、三通等不需绘出(为安装和检修等 原因所加的法兰、螺纹连接件等仍需绘出)。
2.工艺流程图
2.2 工艺流程图的视图 仪表、调节控制系统
序号 名 称 Kg/h W/ % 1 乙 苯 191 18 2 对二甲苯 191 18 3 间二甲苯 424 40 4 邻二甲苯 254 24 合 计 1060 100
T101a
乙苯塔 (浮阀塔) f1600×52600 N＝120
T101a
乙苯塔 (浮阀塔) f1600×52600 N＝120
T101a
H-105 釜液冷却器 F=13m2，Q=314MJ

CAD工艺流程图

CAD工艺流程图

何培英
一、概述
第 8
3.建筑设备工程图中管道的表达方法 3.建筑设备工程图中管道的表达方法
——单线图和双线图 绘制管线图时，用双线 表示管道形状的图样称为管 道的双线图。如图所示，上 图表示圆形截面管道的双线 画法，下图表示矩形截面管 道的双线表示法。
何培英
一、概述
第 8
3.建筑设备工程图中管道的表达方法 3.建筑设备工程图中管道的表达方法
何培英
一、概述
第 8
1. 基本知识
建筑环境与设备工程系统中的设备很多，但最常 建筑环境与设备工程系统中的设备很多， 见的机械设备还是风机和水泵。如空调系统的送风机、 见的机械设备还是风机和水泵。如空调系统的送风机、 回风机，冷却塔中的通风机， 回风机，冷却塔中的通风机，通风防尘系统中的除尘 风机，空调系统中的冷却水泵、冷冻水循环泵， 风机，空调系统中的冷却水泵、冷冻水循环泵，供热 系统中的循环水泵， 系统中的循环水泵，给排水系统中的给水泵和排水泵 等。 在绘制流程图时， 在绘制流程图时，对于系统图中的设备一般用图 例表示。 例表示。
何培英
三、绘图设置
第 8
3）制作图块
工艺流程图中，通常有很多箭头需要绘制， 工艺流程图中，通常有很多箭头需要绘制，这时应 该把一种大小合适的箭头制作成图块， 该把一种大小合适的箭头制作成图块，然后用插入命令 将其分别插入到合适的位置上。 将其分别插入到合适的位置上。 对于设备、管路、配件等既可以制作成图块，也 对于设备、管路、配件等既可以制作成图块， 可以在画工艺流程图过程中随时画出。 工艺流程图过程中随时画出 可以在画工艺流程图过程中随时画出。
何培英
一、概述
第 8
2.系统图中机械设备的表示与画法 2.系统图中机械设备的表示与画法

CAD高级应用工艺流程图PPT课件

CAD高级应用工艺流程图PPT课件

•车间或工段号 用大细概实轮线廓画和出示设意备图的，•设备分类号
一般不按比例，但应 保持它们的相对大小。
• a)管道相连
填料塔
V 04 08 A 真空受槽
(b)管道交叉
板式塔
喷洒塔
•设备序
号用粗实线来绘制主 •相要同物设料备的的工序号艺流程
线，用箭头标明物
料的流向，并在流 浮头式列
管换热器
套管式换热器
第13页/共31页
•1.4.2 管道流程线的画法及标注
•名称 主要物料管道 其他物料管道 引线、设备、管 件、阀门、仪表
等图例
仪表管道
原有管线 伴热（冷）管道
•图例
粗实线 0.9～1.2 mm
中粗线 0.5～0.7 mm
•名称 电伴热
管道
夹套管
细实线
管道隔
0.15～0.3 mm 热层
•电动信号线 翅片管
压力等级 （用于ANSI标准）
代 公称压 代 公称压 号 力／LB 号 力/LB
压力等级 （用于国内标准）
代 公称压 代 公称压力 代号 公称压力
号 力/MPa 号 /MPa
/MPa
A 150
E 900
L 1.0
Q 6.4
U 22.0
B 300
F 1 500 M 1.6
R 10.0 V 25.0
C 400
G 2 500 N 2.5
S 16.0 W 32.0
D 600
P 4.0
T 20.0
第29页/共31页
•1.4 带控制点的工艺流程图
•隔热及隔声代号
代号 H C P D E S W O J N
功能类别 保温 保冷

精选CAD课件工艺流程图绘制kdh

精选CAD课件工艺流程图绘制kdh
0、雨中黄叶树，灯下白头人。。11、以我独沈久，愧君相见频。。12、故人江海别，几度隔山川。。13、乍见翻疑梦，相悲各问年。。14、他乡生白发，旧国见青山。。15、比不了得就不比，得不到的就不要。。。16、行动出成果，工作出财富。。17、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。9、没有失败，只有暂时停止成功！。10、很多事情努力了未必有结果，但是不努力却什么改变也没有。。11、成功就是日复一日那一点点小小努力的积累。。12、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。13、不知香积寺，数里入云峰。。14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。15、楚塞三湘接，荆门九派通。。。16、少年十五二十时，步行夺得胡马骑。。17、空山新雨后，天气晚来秋。。9、杨柳散和风，青山澹吾虑。。10、阅读一切好书如同和过去最杰出的人谈话。11、越是没有本领的就越加自命不凡。12、越是无能的人，越喜欢挑剔别人的错儿。13、知人者智，自知者明。胜人者有力，自胜者强。14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。15、最具挑战性的挑战莫过于提升自我。。16、业余生活要有意义，不要越轨。17、一个人即使已登上顶峰，也仍要自强不息。
感谢您的下载观看
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

准》规定的图例制图。例如，绘制通风空调系统中
的通风机时，只要按照图例绘制即可，如图所示。
流
程
图
何培英
一、概述
第 3.建筑设备工程图中管道的表达方法
8
——单线图和双线图
讲
绘制管线图时，用双线
表示管道形状的图样称为管
道的双线图。如图所示，上
流
图表示圆形截面管道的双线 画法，下图表示矩形截面管
程 道的双线表示法。
何培英
图
何培英
一、概述
第 3.建筑设备工程图中管道的表达方法
8
——单线图和双线图
讲
如果把管道看成
一条线，即不计较其
粗细，仅用一条线来
流 表示管道形状的图样 称为管道的单线图。
程 管道的单、双线图同 样都是遵循投影法的。
图
何培英
一、概述
第 3.建筑设备工程图中管道的表达方法 8 管道转向的单、双线图 讲 三通的单、双线投影图
风机，空调系统中的冷却水泵、冷冻水循环泵，供热
流 系统中的循环水泵，给排水系统中的给水泵和排水泵
等。
程
在绘制流程图时，对于系统图中的设备一般用图
图 例表示。
何培英
一、概述
第 2.系统图中机械设备的表示与画法
8
在建筑环境与设备工程系统设计中，因为各种 机械设备不是进行设备的加工制作，所以不必绘制
讲 机械的零件图和装配图，应根据《暖通空调制图标
8 空气调节工程、建筑给水排水工程、燃气供应工程、
讲
建筑电气工程等公共设施系统。在上述各个系统中有 各种各样的设备，一般需要绘制系统流程图来表示设
备与管网系统的相互关系。如图所示为空气调节系统
流 流程图。
程
图
何培英
一、概述
第 1. 基本知识
8
建筑环境与设备工程系统中的设备很多，但最常
讲 见的机械设备还是风机和水泵。如空调系统的送风机、 回风机，冷却塔中的通风机，通风防尘系统中的除尘
四通的单、双线图
流 大小头变径管的单、双线图 阀门的单、双线图
程 图
何培英
二、基本要求
第
1）流程图可不按比例绘制。
8
2）流程图应表示出设备间的相对关系以及
讲 过程进行的顺序。
3）流程图应表示全部设备及流程中有关的
构筑物、并标注设备编号或设备名称。设备、
流 构筑物等可用图形符号或简化外形表示，同类
程

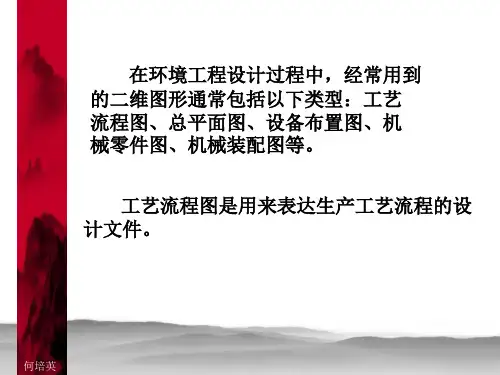

在环境工程设计过程中，经常用到 的二维图形通常包括以下类型：工艺流 程图、总平面图、设备布置图、机械零 件图、机械装配图等。
