机电一体化系统设计一、概论1、机电一体化：是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

2、对检测传感器的要求：要求检测传感器具有高精度、高灵敏度和高可靠性。

3、检测传感技术的主要难点：提高可靠性、精度和灵敏度。

需要研究的问题有：①提高各种敏感材料和元件灵敏度及可靠性②改进传感器结构，开发温度与湿度、视觉与触觉同时存在的符合传感器③研究在线检测技术，提高抗干扰能力④研究具有自动诊断与自动补偿功能的传感器。

4、自动控制：自动控制是指在没有人参与的情况下，通过控制装置使被控制的对象或控制过程自动的按照预定的规律运行。

5、系统总体技术：系统总体技术是一种从整体目标出发，用系统的观点和方法将总体分解成若干功能单元，找出能完成各个功能的技术方案，再把功能与技术方案组合成方案组进行分析、评价和优选的综合应用技术。

6、系统总体技术包括：插件、接口转换、软件开发、微机应用技术、控制系统的成套性和成套设备自动化技术。

7、系统总体技术需要研究的问题：①软件开发与应用技术，包括过程参数应用软件、实时精度补偿软件②研究接插件技术，体改可靠性③通过接口和数据总线标准化④控制系统成套性和成套设备自动化⑤软件的标准化。

8、机电一体化系统由机械系统、信息处理系统、动力系统、传感检测系统、执行元件系统五个系统组成。

9、系统的五种内部功能：即主功能、动力功能、计策功能、控制功能、构造功能。

主功能是实现系统“目的功能”直接必须的功能，主要是对物质、能量、信息及其相互结合进行变换、传递和存储。

动力功能的作用是根据系统内部信息和外部信息对整个系统进行控制，使系统正常运转，实时“目的功能”。

而构造功能则是使构成系统的子系统及元、部件维持所定的时间和空间上的相互关系所必须的功能。

10、机电一体化系统设计的考虑方法同城有：几点互补法、融合法和组合法。

11、系统工程是组织管理系统的规划、研究、设计、制造、试验和使用的科学方法，是一种对所有系统都具有普遍意义的科学方法。

机电一体化系统设计学习指南一、理论教学第一章绪论[教学目的与要求]：1．掌握机电一体化的基本涵义。

2．掌握机电一体化系统及其组成。

3．了解机电一体化控制系统。

[本章主要内容]：1.1 什么是机电一体化?1.2 机电一体化实例—机器人介绍1.3 机电一体化系统基本组成1.4 机电一体化设计方法[本章重点]：1．机电一体化系统基本概念2．机电一体化系统基本组成[本章难点]：1．机电一体化系统基本组成第二章机电一体化系统总体设计[教学目的与要求]：1．了解机电一体化系统的总体设计方法2．掌握机电一体化产品的工程路线3．掌握几种典型机电一体化装置的基本组成[本章主要内容]：2.1 机电一体化产品设计过程2.2 机电一体化系统设计方法2.3 机电一体化产品设计实例[本章重点]：1．机电一体化总体设计的内容及方法2．典型机电装置的系统组成以及软、硬件结构[本章难点]：1．机电一体化系统设计的方法2．典型机电一体化装置数控机床或工业机器人的基本组成及设计方法第三章传感检测系统[教学目的与要求]：1．了解传感检测系统的基本组成和传感器的基本评价指标。

2．掌握机电一体化系统中常用传感器的基本原理与适用场合。

3．了解传感检测系统中常用信号预处理技术的基本原理。

[本章主要内容]：3.1 检测的基本概念3.2 传感器概述3.3 常见传感器原理及应用3.4 信号处理[本章重点]：1．各类传感器的工作原理2．传感器的功用和特性3．信号调理电路（滤波、相关、调制、解调）4．信号变换技术(传感器接口电路、放大电路、模数转换、数模转换)[本章难点]：1．各类传感器的工作原理2．传感器的功用和特性3．信号调理电路（滤波、相关、调制、解调）第四章机械系统设计[教学目的与要求]：1．掌握机电一体化系统中传动机构的种类、特点、基本要求。

2．了解常用工业机器人的基本构型。

3．掌握机电一体化系统常用精密传动机构的基本原理与设计方法。

[本章主要内容]：4.1 机电一体化系统典型机构4.2 机器人机构4.3 精密齿轮传动4.4 同步带传动4.5 滚珠丝杠传动4.6 导轨设计4.7 机械系统设计综合应用实例[本章重点]：1．滚珠丝杠副传动机构[本章难点]：1．传动机构的设计方法2．滚珠丝杠副传动机构3．谐波齿轮传动第五章伺服驱动系统[教学目的与要求]：1．了解伺服系统的一般组成、分类和基本组成形式。

以六足爬虫机器人的设计来介绍典型的机电一体化系统姓名：朱尧班级：给排委培13-1学号：1323810122机电一体化系统的简介一、机电一体化的概念和内涵“机电一体化”是新生事物,由日本造英语Mechatronics (Mechanics和Electronics)翻译而来，关于它的确切含义，各国专家、学者的论点也各不相同，迄今国际上尚无统一标准。

较为人们接受的是由日本机械振兴协会经济研究所1981年提出的解释：1.机电一体化的概念机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

（如机床电器化不能称为机电一体化）2.机电一体化的内涵机电一体化的内涵包括产品和技术。

典型机电一体化产品：BKX-I并联机床二、机电一体化产品的分类1.生产用：数控机床、机器人、FMC、FMS、CIMS2.运输包装用：电梯、数控包装机械、数控运输机械3.销售及银行用：自动称量机、自动售货机、自动取款机4.家庭用：录音机、CD/VCD/DVD、全自动洗衣机、微波炉、儿童玩具5.办公用：打印机、复印机、传真机、磁盘驱动器6.医疗用：X-射线机此外，还有航空、航天、国防、天文等及其他民用机电一体化产品，如雷达跟踪系统、射电望远镜.机电一体化产品的分类并没有统一的标准，一件产品是否属于机电一体化产品应根据前述机电一体化定义来判断。

尽管机电一体化产品（系统）中引入了微电子（计算机）技术，但其中的机械本体仍然是主体，产品（系统）的主要功能必须由机械来完成，否则就不能称其为机电一体化产品。

如电子计算器，非指针式电子表等，其主要功能是由电子器件和电路等完成，机械退居次要地位，这类产品应归属于电子产品，而不是机电一体化产品。

三、机电一体化相关技术1.基础技术：机械技术（包括机械学、机械加工技术和精密机械技术）电工电子技术：逻辑代数技术、计算机技术（软/硬件，操作系统）、电路原理、电子技术。

实验一机电一体化系统组成实验实验目的1.通过了解物流生产线的结构及工作原理建立典型机电系统基本组成概念；了解机电系统五要素。

2.了解物流生产线的工作过程，体会各组成部分的作用以及相互间是如何通讯协调工作的。

实验设备：1－立体仓库系统单元 2－机械手搬运系统单元3－多工位加工系统4－多通道环行线系统单元 5－视觉检测系统单元其中巷式起重机基本结构;由丝杠驱动步进电机（5-1-1）、光杠（5-1-2）、气动储取货物机构（5-1-3）、X轴步进电机（5-1-4）、Ｘ轴光杠（5-1-5）、Ｚ轴气缸（5-1-6）、滚珠丝杠（5-1-7）组成。

巷式起重机(5-1)主要是实现货物在仓库内的自动存取机械手搬运系统单元四轴联动机械手机构结构:由伺服电机驱动可旋转角度=270°的气控机械手（具有光电传感器）（1-1-1）、②由步进电机驱动丝杠组件构成沿X、Y轴移动装置（含x、y轴限位开关）（1-1-2）、可回旋=270°的转盘机构（1-1-3）（其电气部分由直流无刷电动机、光电编码器、接近开关等）。

型材基体（1-1-4）组成。

四轴联动机械手机构主要实现空间货物的存取多工位加工系统单元4000E2多工位加工系统单元结构图如图 4-3 所示。

（2-1）－铣床（2-2）－钻床（2-3）－多工位工作台多工位工作台多工位工作台由Ｘ轴步进电机（2-3-1）、滚珠丝杠（2-3-2）、自动夹紧工作台（2-2-3）、直线导轨（2-3-4）、Ｙ轴步进电机（2-3-5）、Ｙ轴丝杠（2-3-6）、型材基体（2-3-7）组成，多工位工作台主要是通过Ｘ、Ｙ轴步进电机使自动夹紧工作台中的货箱到达预定的钻、铣工位，并对货箱进行钻、铣削加工。

见图4-3-3检测环节;在各站点均有检测环节，请根据运动控制需求分析各检测环节位置检测：接近开关、光电开关位移检测;光栅尺驱动：步进电机、负压吸盘柔性制造系统网络组成物流生产线是由主控单元1、仓储单元4、拾取单元2、加工单元3、检测单元5及传送单元和上位工控机构成。

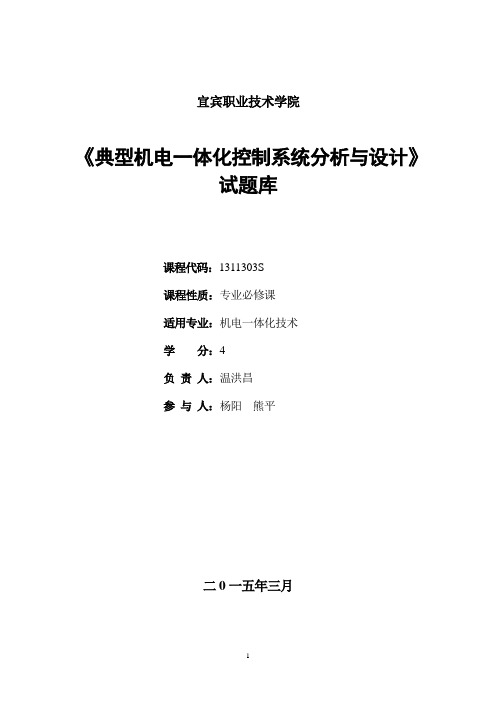

宜宾职业技术学院《典型机电一体化控制系统分析与设计》试题库课程代码：1311303S课程性质：专业必修课适用专业：机电一体化技术学分：4负责人：温洪昌参与人：杨阳熊平二0一五年三月典型机电一体化控制系统分析与设计知识点课程试题库规划（B类）专业：机电一体化课程：典型机电一体化控制系统分析与设计负责人：温洪昌课程类别：B类主要知识点1：一个机电一体化系统组成结构划分(103)一、选择题1、一个典型的机电一体化系统，应包含以下几个基本要素：（）。

A 机械本体B 动力与驱动部分C 执行机构 D. 控制及信息处理部分【代码】10341018【答案】A、B、C、D2、机电一体化系统（产品）开发的类型（）。

A 开发性设计B 适应性设计C 变参数设计D 其它【代码】10331028【答案】A、B、C3、机电一体化系统（产品）设计方案的常用方法（）。

A 取代法B 整体设计法 C组合法 D其它【代码】10331038【答案】A、B、C4、机电一体化的高性能化一般包含（）。

A高速化 B高精度 C高效率 D高可靠性。

【代码】10341048【答案】A、B、C、D5、抑制干扰的措施很多，主要包括（）。

A屏蔽 B隔离 C滤波 D接地和软件处理等方法【代码】10341058【答案】A、B、C、D6、柔性制造系统的英文缩写是（）。

A FMSB CIMSC CAPPD MEMS【代码】10311068【答案】A7、微电子机械系统的英文缩写是（）。

A FMSB CIMSC CAPPD MEMS【代码】10311078【答案】D8、模拟/数字转换的英文缩写是（）。

A CAD/CAMB A/DC SMD/SMTD MEMS【代码】10311088 【答案】B9、表面贴装器件的英文缩写是（）。

A CADB CAMC SMD D SMT【代码】10311098 【答案】C10、齿轮传动中各级传动比的最佳分配原则有（）。

A 质量最小原则B 输出轴转角误差最小原则C 等效转动惯量最小原则D 输出扭矩最大原则【代码】10331108 【答案】A 、B 、C二、论述题1、论述多级齿轮传动总传动比是怎样确定的？【代码】10312116 【答案】一般根据驱动电动机的额定转速和负载所需的最大工作转速来确定，••••••===L mLm L m i θθθθθθ。

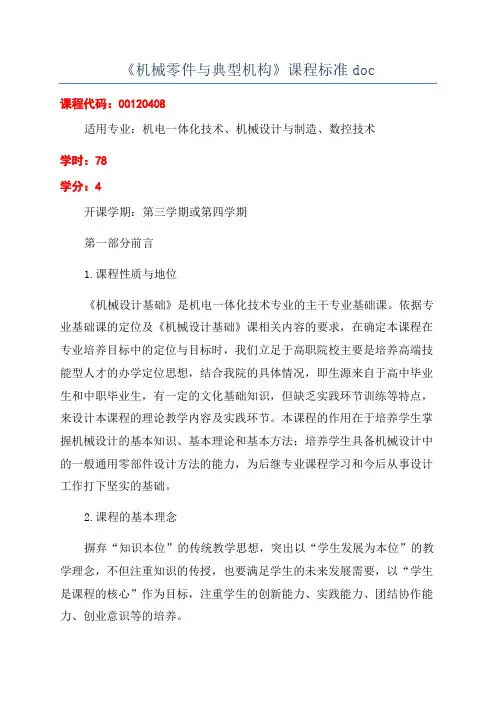

《机械零件与典型机构》课程标准doc课程代码：00120408适用专业：机电一体化技术、机械设计与制造、数控技术学时：78学分：4开课学期：第三学期或第四学期第一部分前言1.课程性质与地位《机械设计基础》是机电一体化技术专业的主干专业基础课。

依据专业基础课的定位及《机械设计基础》课相关内容的要求，在确定本课程在专业培养目标中的定位与目标时，我们立足于高职院校主要是培养高端技能型人才的办学定位思想，结合我院的具体情况，即生源来自于高中毕业生和中职毕业生，有一定的文化基础知识，但缺乏实践环节训练等特点，来设计本课程的理论教学内容及实践环节。

本课程的作用在于培养学生掌握机械设计的基本知识、基本理论和基本方法；培养学生具备机械设计中的一般通用零部件设计方法的能力，为后继专业课程学习和今后从事设计工作打下坚实的基础。

2.课程的基本理念摒弃“知识本位”的传统教学思想，突出以“学生发展为本位”的教学理念，不但注重知识的传授，也要满足学生的未来发展需要，以“学生是课程的核心”作为目标，注重学生的创新能力、实践能力、团结协作能力、创业意识等的培养。

3.课程标准的设计思路以专业教学计划培养目标为依据，以岗位需求为基本出发点，以学生发展为本位，设计课程内容。

让学生在了解常用机构及零部件的基本知识及设计方法和设计理论的基础上，能进行简单机械及传动装置的设计，培养学生初步解决工程实际问题的能力。

在课程实施过程中，充分利用课程特征，加大学生工程体验和情感体验的教学设计，激发学生的主体意识和学习兴趣。

第二部分课程目标1.知识目标通过本课程的学习，使学生获得正确分析、使用和维护机械的基本知识、基本理论及基本技能，初步具备运用手册设计简单机械的能力，为学习有关专业机械设备课程以及参与技术改造奠定必要的基础。

2.能力目标（1）掌握一般机械中常用机构和通用零件的工作原理、组成、性能特点，初步掌握选用和设计方法。

（3）能综合运用所学知识和实践技能，具有设计简单机械和简单传动装置及分析、解决一般工程问题的初步能力。

一、机电一体化起源与定义：在机械的主功能、动力功能、信息功能、控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称.机电一体化一般包含机电一体化产品(系统）和机电一体化技术两层含义。

典型的机电一体化产品（系统）有：数控机床、机器人、工程机械、汽车、智能化仪器仪表、CAD／CAM系统等.P26间隙的影响三、机电一体化的目的（功能）使系统（产品)高附加值化，即多功能化、高效率化、高可靠性化、省材料化、省能源化,并使产品结构向轻、薄、短、小巧化方向发展,不断满足人们生活和生产的多样化需要和生产的省力化、自动化需要.四、机电一体化发展概况“萌芽阶段"“蓬勃发展阶段"“智能化阶段”1 智能化、2 模块化、3 网络化、4 微型化、5、绿色化、6、人格化五、机电一体化系统的构成1、执行元件(主功能）实现机电一体化系统主功能.主功能是系统的主要特征部分，完成对物质、能量、信息的交换、传递和储存。

主功能包括三个目的功能：（1）变换（加工、处理)功能；（2）传递（移动、输送）功能;（3）储存（保存、存储、记录）功能2、机械本体(构造功能）机械本体包括机架、机械连接、机械传动等，它是机电一体化的基础,起着支撑系统中其他功能单元、传递运动和动力的作用.3、动力源（动力功能）是机电一体化产品的能量供应部分,其作用是按照系统控制要求,为系统提供能量和动力，使系统正常运行.4、传感检测单元（计测功能）对系统运行中所需要的本身和外界环境的各种参数及状态进行检测.要求：体积小、精度高、抗干扰5、控制与信息处理单元（控制功能）将来自各传感器的检测信息和外部输入命令进行集中、储存、分析、加工，根据信息处理结果,按照一定的程序和节奏发出相应的指令，控制整个系统有目的地运行。

要求：高可靠性、处理速度快、智能化6、接口将各组成单元或子系统连接成一有机的整体。

各要素或子系统之间能顺利进行物质、能量和信息的传递和交换。
