6.第六章 汽轮机电调系统的组成和应用解读

汽轮机调速系统的组成和工作原理1.信号采集与处理单元：主要负责采集汽轮机转速、负荷、温度等信号，并进行处理与计算，产生控制信号。

2.控制阀系统或喷油系统：根据信号采集与处理单元的输出信号，控制汽轮机进气量、蒸汽流量或燃油喷射量，从而调节汽轮机的转速。

3.调速器：用于调整调速系统的参数、控制模式和条件，通过切换不同模式和参数，实现不同工况下汽轮机的稳定运行。

4.速度控制器：负责测量汽轮机的转速，并将实际转速与设定转速进行比较，产生控制信号，用于调节控制阀或喷油系统。

5.负荷控制回路：用于监测汽轮机负荷变化，并根据负荷需求调整汽轮机的转速。

6.功率调节回路：通过测量汽轮机输出功率，与设定功率进行比较，并根据偏差调整汽轮机控制阀或喷油系统，以实现功率的稳定调节。

1.初始状态下，汽轮机启动后，控制阀或喷油系统关闭，转速较低。

2.信号采集与处理单元采集汽轮机转速信号，并与设定转速信号进行比较，产生偏差信号。

3.速度控制器接收偏差信号，并产生控制信号，将其发送给控制阀或喷油系统。

4.控制阀或喷油系统根据控制信号的大小，调节汽轮机的进气量、蒸汽流量或燃油喷射量，使转速逐渐接近设定转速。

5.速度控制器持续监测转速，并根据实际转速与设定转速的偏差，调整控制信号的大小，继续调节控制阀或喷油系统，以达到维持设定转速的目标。

6.同时，负荷控制回路和功率调节回路检测并调节负荷和功率，以确保汽轮机在稳定工况下工作。

需要注意的是，汽轮机调速系统的设计和运行需要具备高度的稳定性和可靠性，因为汽轮机工作时可能面临负荷变化、突然断电或故障等情况，调速系统的响应速度和精度对汽轮机的工作性能和安全运行至关重要。

因此，在设计调速系统时，需要充分考虑系统的鲁棒性、故障检测和容错能力等因素。

汽轮机的调速系统说明书这是一份汽轮机的调速系统说明书，旨在详细介绍汽轮机的调速系统组成部分、工作原理和使用方法，以帮助操作人员更好地掌握和操作该系统。

一、调速系统组成部分汽轮机调速系统由四个主要组成部分构成：转速仪表系统、调速器系统、冷却系统和润滑系统。

1. 转速仪表系统转速仪表系统由转速计和霍尔效应传感器组成。

转速计通常安装在发电机转子上，能够通过测量旋转角度来计算转速。

霍尔效应传感器安装在涡轮转子上，通过磁场感应来检测转子速度。

2. 调速器系统调速器系统的主要组成部分包括执行器、执行机构和控制器。

控制器的作用是接收来自转速仪表系统的信号，判断轴速度是否在设定范围内，然后通过执行机构来调整汽轮机的功率输出。

3. 冷却系统汽轮机的转子和调速器等部件工作时会产生大量热量，需要通过冷却系统来管理。

冷却系统主要包括润滑油冷却、水冷却和空气冷却等方式。

4. 润滑系统润滑系统是汽轮机正常工作的关键组成部分，主要有压力油泵、油箱和滤清器等设备，用来保证汽轮机各部件的润滑和减少磨损。

二、调速系统工作原理汽轮机的调速系统通过控制汽轮机的功率输出来实现转速的稳定，有利于保持机组的稳定性和安全性。

当汽轮机转速变化时，转速计中的霍尔传感器会产生信号，传送到控制器中，控制器会计算出当前转速与设定转速之间的误差，并将误差信号转化为控制器输出信号。

控制器输出信号经过放大、放大直至适当的电压，然后转移给执行器并控制活塞运动，从而调整汽轮机功率输出，以达到稳定的转速。

三、调速系统的使用方法操作人员应按照以下步骤使用汽轮机的调速系统：1. 在启动汽轮机前，检查各部件是否处于正常状态，确认冷却系统和润滑系统工作正常。

2. 启动汽轮机并监测其转速。

如果转速低于设定转速，则调速器会根据误差信号自动增加汽轮机的功率输出。

3. 监测汽轮机的运行状况，确保转速稳定在设定范围内。

如果有异常情况出现，应立即停机并进行检查。

总之，汽轮机的调速系统是实现汽轮机转速稳定的关键系统，由转速仪表系统、调速器系统、冷却系统和润滑系统组成。

汽轮机调速系统讲义一、引言汽轮机调速系统是现代电力系统中非常重要的组成部分。

它负责控制汽轮机的转速和功率，确保汽轮机的稳定运行，并对电力系统的稳定性和可靠性起着至关重要的作用。

本讲义旨在介绍汽轮机调速系统的基本概念、组成、工作原理以及调试和维护等方面的知识，帮助读者更好地理解和掌握汽轮机调速系统的相关内容。

二、汽轮机调速系统的基本概念汽轮机调速系统是指通过调节汽轮机的进汽量来控制汽轮机的转速和功率的系统。

它主要由调速器、执行机构、油系统和控制系统等组成。

调速器是汽轮机调速系统的核心部件，它根据汽轮机的转速和功率等参数，通过调节进汽阀门的开度来控制汽轮机的进汽量，从而维持汽轮机的稳定运行。

三、汽轮机调速系统的组成和工作原理1、调速器调速器是汽轮机调速系统的核心部件，它根据汽轮机的转速和功率等参数，通过调节进汽阀门的开度来控制汽轮机的进汽量。

常见的调速器有离心式调速器和液压式调速器等。

离心式调速器是通过离心力的原理来控制进汽阀门的开度，而液压式调速器则是通过控制油压来调节进汽阀门的开度。

2、执行机构执行机构是汽轮机调速系统的重要组成部分，它负责将调速器的调节信号转化为实际行动，即控制进汽阀门的开度。

执行机构通常由油动机、传动机构和反馈装置等组成。

油动机是执行机构的核心部件，它通过油压的作用来控制进汽阀门的开度。

传动机构将调节信号传递给油动机，反馈装置则将进汽阀门的实际开度反馈给调速器，以便调速器能够更好地控制汽轮机的进汽量。

3、油系统油系统是汽轮机调速系统的能源供应部分，它负责提供压力油来驱动执行机构。

油系统通常由油泵、压力油罐、油管道和阀门等组成。

油泵将油从压力油罐中抽出，通过油管道和阀门将压力油输送到执行机构，以驱动油动机和控制进汽阀门的开度。

4、控制系统控制系统是汽轮机调速系统的神经中枢，它负责接收来自调速器和执行机构的信号，并根据这些信号来控制整个调速系统的运行。

控制系统通常由传感器、逻辑控制器和调节器等组成。

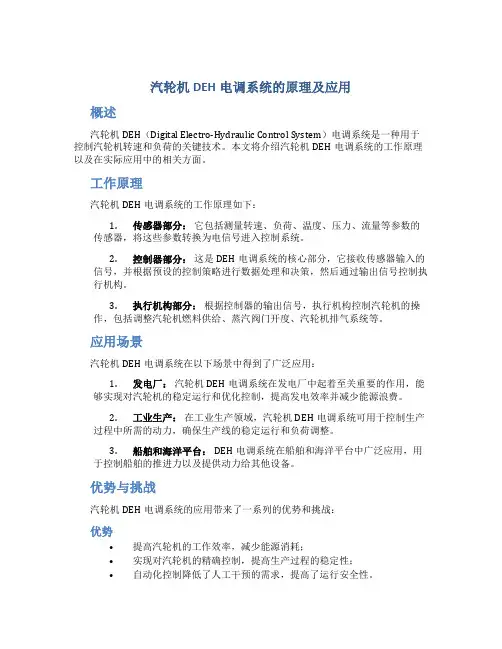

汽轮机DEH电调系统的原理及应用概述汽轮机DEH（Digital Electro-Hydraulic Control System）电调系统是一种用于控制汽轮机转速和负荷的关键技术。

本文将介绍汽轮机DEH电调系统的工作原理以及在实际应用中的相关方面。

工作原理汽轮机DEH电调系统的工作原理如下：1.传感器部分：它包括测量转速、负荷、温度、压力、流量等参数的传感器，将这些参数转换为电信号进入控制系统。

2.控制器部分：这是DEH电调系统的核心部分，它接收传感器输入的信号，并根据预设的控制策略进行数据处理和决策，然后通过输出信号控制执行机构。

3.执行机构部分：根据控制器的输出信号，执行机构控制汽轮机的操作，包括调整汽轮机燃料供给、蒸汽阀门开度、汽轮机排气系统等。

应用场景汽轮机DEH电调系统在以下场景中得到了广泛应用：1.发电厂：汽轮机DEH电调系统在发电厂中起着至关重要的作用，能够实现对汽轮机的稳定运行和优化控制，提高发电效率并减少能源浪费。

2.工业生产：在工业生产领域，汽轮机DEH电调系统可用于控制生产过程中所需的动力，确保生产线的稳定运行和负荷调整。

3.船舶和海洋平台： DEH电调系统在船舶和海洋平台中广泛应用，用于控制船舶的推进力以及提供动力给其他设备。

优势与挑战汽轮机DEH电调系统的应用带来了一系列的优势和挑战：优势•提高汽轮机的工作效率，减少能源消耗；•实现对汽轮机的精确控制，提高生产过程的稳定性；•自动化控制降低了人工干预的需求，提高了运行安全性。

挑战•要求高质量的传感器和控制器，以确保准确的数据采集和处理；•需要对系统进行周期性维护和检修，以保持其稳定运行；•复杂的系统配置和参数设置需要工程师具备扎实的专业知识和经验。

发展趋势随着科技的不断发展，汽轮机DEH电调系统也在不断演进和改进：1.智能化：利用先进的数据处理和算法技术，实现对汽轮机的自动优化控制，提高系统的智能化水平。

2.网络化： DEH电调系统与其他监控设备和系统的无缝集成，实现远程监控和管理，提高故障诊断和维修效率。

汽轮机调节系统的组成
汽轮机调节系统一般由以下几个部分组成：
1.蒸汽系统：包括锅炉、蒸汽管道和阀门等设备，用来产生和供应蒸汽给汽轮机。

2.调速器：用来控制汽轮机的负荷，并保持恒定的转速。

调速器可以根据负荷需求来调整燃烧器的燃料供给量，以控制蒸汽进入汽轮机的流量。

3.燃烧器系统：包括燃料供给系统和点火系统等设备，用来将燃料燃烧产生的热能转化为蒸汽能量。

4.涡轮机：涡轮机是汽轮机的核心部件，包括一系列的叶片和转子，通过蒸汽的冲击力来驱动汽轮机输出功率。

5.发电机：与涡轮机直接相连，将涡轮机产生的旋转能量转化为电能。

6.控制系统：包括传感器、控制器和执行器等设备，用来监测和控制汽轮机的运行状态，以确保其安全稳定运行。

7.安全系统：包括超温保护、过载保护和过速保护等装置，用来保护汽轮机在异常情况下的安全运行。

总之，汽轮机调节系统的组成涉及到蒸汽系统、调速器、燃烧
器系统、涡轮机、发电机、控制系统和安全系统等多个部分，它们共同协同工作，确保汽轮机的稳定和高效运行。

汽轮机调速系统的组成和工作原理汽轮机调速系统是汽轮机控制系统中的重要组成部分，主要用于调节汽轮机的转速，以满足负载变化和保证稳定运行。

本文将介绍汽轮机调速系统的组成和工作原理。

组成汽轮机调速系统由以下几个部分组成：1. 调速器调速器是汽轮机调速系统中的核心部件，负责控制汽轮机输出功率，保持稳定的转速。

调速器通常由调速器驱动器和调速器感应器两部分组成。

2. 调速器驱动器调速器驱动器是调速器的控制单元，由电气控制器、作动器和调节阀及其驱动机构等组成。

电气控制器接收调速信号，通过作动器控制调节阀的开度，调节汽轮机输出功率，进而实现对转速的调节。

3. 调速器感应器调速器感应器主要用于测量汽轮机的转速，并将其转化为电信号反馈给调速器驱动器。

常用的测速器有磁性测速器和光电式测速器，其测速原理不同，但都能够精确地测量汽轮机的转速。

4. 动态特性调节装置动态特性调节装置用于对汽轮机的动态特性进行调节，以便满足负载变化和保证稳定运行。

它通常由调速器和感应器之间的连接器以及控制装置等组成。

工作原理汽轮机调速系统的工作原理如下：1. 调速器接收调速信号调速器通过感应器接收汽轮机的转速信号，并将其转换为电信号。

然后，调速器将这个电信号与所需的稳定转速信号进行比较，以计算出汽轮机的转速偏差大小。

2. 调速器控制调节阀调速器驱动器根据转速偏差大小来计算汽轮机的输出功率，并通过作动器控制调节阀的开度，调节汽轮机输出功率和转速。

3. 转速信号反馈当调速器驱动器控制调压阀时，感应电器将汽轮机的新速信号反馈给控制器，以便更准确地调节调节阀的开度，进一步调节汽轮机的输出功率和转速。

4. 动态特性调节当负载发生变化时，调速器驱动器将检测到转速偏差变化，并通过动态特性调节装置对汽轮机进行调节，保持稳定转速，以便满足负载变化和保证稳定运行。

结论汽轮机调速系统是汽轮机控制系统中的重要组成部分，主要用于调节汽轮机的转速，以满足负载变化和保证稳定运行。

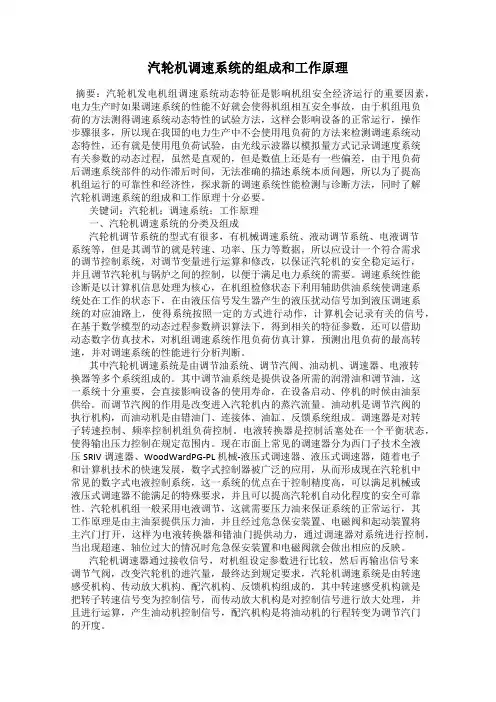

汽轮机调速系统的组成和工作原理摘要：汽轮机发电机组调速系统动态特征是影响机组安全经济运行的重要因素，电力生产时如果调速系统的性能不好就会使得机组相互安全事故，由于机组甩负荷的方法测得调速系统动态特性的试验方法，这样会影响设备的正常运行，操作步骤很多，所以现在我国的电力生产中不会使用甩负荷的方法来检测调速系统动态特性，还有就是使用甩负荷试验，由光线示波器以模拟量方式记录调速度系统有关参数的动态过程，虽然是直观的，但是数值上还是有一些偏差，由于甩负荷后调速系统部件的动作滞后时间，无法准确的描述系统本质问题，所以为了提高机组运行的可靠性和经济性，探求新的调速系统性能检测与诊断方法，同时了解汽轮机调速系统的组成和工作原理十分必要。

关键词：汽轮机；调速系统；工作原理一、汽轮机调速系统的分类及组成汽轮机调节系统的型式有很多，有机械调速系统、液动调节系统、电液调节系统等，但是其调节的就是转速、功率、压力等数据，所以应设计一个符合需求的调节控制系统，对调节变量进行运算和修改，以保证汽轮机的安全稳定运行，并且调节汽轮机与锅炉之间的控制，以便于满足电力系统的需要。

调速系统性能诊断是以计算机信息处理为核心，在机组检修状态下利用辅助供油系统使调速系统处在工作的状态下，在由液压信号发生器产生的液压扰动信号加到液压调速系统的对应油路上，使得系统按照一定的方式进行动作，计算机会记录有关的信号，在基于数学模型的动态过程参数辨识算法下，得到相关的特征参数，还可以借助动态数字仿真技术，对机组调速系统作甩负荷仿真计算，预测出甩负荷的最高转速，并对调速系统的性能进行分析判断。

其中汽轮机调速系统是由调节油系统、调节汽阀、油动机、调速器、电液转换器等多个系统组成的。

其中调节油系统是提供设备所需的润滑油和调节油，这一系统十分重要，会直接影响设备的使用寿命，在设备启动、停机的时候由油泵供给。

而调节汽阀的作用是改变进入汽轮机内的蒸汽流量。

油动机是调节汽阀的执行机构，而油动机是由错油门、连接体、油缸、反馈系统组成。
