论文三段式电流保护整定校验方案设计

2三段式电流保护的整定及计算三段式电流保护是一种常见的电力系统故障保护装置。

它主要用于检测电流超过设定值时，快速切断电源，以避免设备过载、烧坏或人身安全事故发生。

下面将详细介绍三段式电流保护的整定及计算方法。

三段式电流保护通常包括低、中、高三个阈值，分别是过载电流保护、短路电流保护以及地故障电流保护。

1.过载电流保护：用于检测设备长时间运行时的过负荷状态。

其整定值是设备额定电流的一定倍数。

根据设备的额定电流和过载倍数来计算过载电流保护整定值，公式为：过载电流保护整定值=设备额定电流×过载倍数2.短路电流保护：用于检测电路短路状态，即电流突然增大至极高值的情况。

其整定值应根据电路短路电流计算得出。

计算短路电流保护整定值需要考虑电路特性，主要包括电压、阻抗等参数。

常用的计算方法有以下两种：a.阻抗差法：根据电路的阻抗及电源电压计算短路电流。

该方法适用于阻抗较大的电路。

计算公式为：短路电流保护整定值=电压/阻抗b.零序电流法：根据电路的零序电流及电源电压计算短路电流。

该方法适用于系统中存在地故障的情况，能够考虑地回路的耦合。

计算公式为：短路电流保护整定值=电压/零序电流3.地故障电流保护：用于检测系统中的接地故障，确保故障电流不致超过安全范围。

通常情况下，地故障电流保护整定值根据系统的雷电冲击电流及接地电阻计算得出。

计算公式为：地故障电流保护整定值=雷电冲击电流×接地电阻整定三段式电流保护的关键在于准确计算保护整定值。

通常需要详细了解电力系统的参数及各个设备的特性。

根据不同系统的具体情况，也可以采用其他方法进行计算，例如考虑设备的感应熔丝特性等。

值得注意的是，三段式电流保护的整定值并非固定不变，而是需要根据系统运行情况和设备参数做动态调整。

为确保系统的可靠性和安全性，应定期对保护装置进行检查和整定。

总之，三段式电流保护是电力系统中一项重要的保护措施。

通过合理的整定及计算，能够确保保护装置在电流异常情况下的正确动作，有效防止设备过载、烧坏以及人身安全事故的发生。

三段式过流保护整定原则一、三段式过流保护概述三段式过流保护由电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）组成，分别用于快速切除近处故障、切除本线路全长范围内的故障以及作为相邻线路保护的后备保护，在电力系统的安全稳定运行中起着重要作用。

二、电流速断保护（Ⅰ段）整定原则1. 动作电流- 按照躲过被保护线路末端的最大短路电流来整定。

这是因为如果不躲过，在被保护线路末端发生短路时，电流速断保护就会误动作，将本线路切断，而实际上故障应该由下一级线路的保护去切除。

其动作电流计算公式为I_{op1}=K_{rel}I_{k.max}，其中I_{op1}为电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.2 - 1.3），I_{k.max}为被保护线路末端的最大短路电流。

2. 动作时间- 动作时间一般取t_{1}=0s（实际上考虑到继电器固有动作时间等因素，大约为0.06 - 0.1s），这是为了实现快速切除故障，尽可能减少故障对系统的影响。

三、限时电流速断保护（Ⅱ段）整定原则1. 动作电流- 按照躲过下级线路电流速断保护的动作电流来整定。

这样可以保证在下级线路的速断保护范围以外发生故障时，本级的限时电流速断保护才动作，避免无选择性动作。

其动作电流计算公式为I_{op2}=K_{rel}I_{op1下}，其中I_{op2}为本级限时电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.1 - 1.2），I_{op1下}为下级线路电流速断保护的动作电流。

2. 动作时间- 动作时间比下级线路电流速断保护的动作时间高出一个时间级差Δ t，一般Δ t = 0.5s。

这是为了保证动作的选择性，即当下级线路的速断保护先动作时，本级的限时电流速断保护不动作；只有当下级线路速断保护拒动时，本级限时电流速断保护才在高出一个时间级差后动作。

四、定时限过电流保护（Ⅲ段）整定原则1. 动作电流- 按照躲过被保护线路的最大负荷电流来整定。

三段式电流保护的整定及计算电流保护是电力系统中非常重要的一项保护措施，它能有效地保护电路设备免受过电流的损害。

其中，三段式电流保护是一种常用的保护方式，它利用三个不同的电流阈值来触发保护动作，以实现不同级别的保护。

本文将介绍三段式电流保护的整定方法及计算过程。

一、三段式电流保护的原理三段式电流保护是基于不同的电流阈值来触发不同的保护动作，以实现多级保护的目的。

一般来说，三段式电流保护包括低灵敏度段、中灵敏度段和高灵敏度段。

低灵敏度段主要用于对电流异常的早期预警，一般设置在额定电流的80%左右。

当电流超过该阈值时，保护装置会发出警告信号，以提醒操作人员注意。

中灵敏度段是三段式电流保护的核心，一般设置在额定电流的120%左右。

当电流超过该阈值时，保护装置会迅速切断电路，以避免设备过载或短路引起的损坏。

高灵敏度段是为了应对更严重的故障情况而设置的，一般设置在额定电流的150%左右。

当电流超过该阈值时，保护装置会立即切断电路，以确保系统的安全运行。

二、三段式电流保护的整定方法三段式电流保护的整定方法一般包括以下几个步骤：1. 确定低灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将低灵敏度段的整定值设置在额定电流的80%左右。

通过实际测量和分析，确定适合的整定值。

2. 确定中灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将中灵敏度段的整定值设置在额定电流的120%左右。

通过实际测量和分析，确定适合的整定值。

3. 确定高灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将高灵敏度段的整定值设置在额定电流的150%左右。

通过实际测量和分析，确定适合的整定值。

三、三段式电流保护的计算过程三段式电流保护的整定计算可以通过以下步骤进行：1. 确定低灵敏度段的整定值：根据设备的额定电流和保护的要求，将低灵敏度段的整定值设置为额定电流乘以0.8。

2. 确定中灵敏度段的整定值：根据设备的额定电流和保护的要求，将中灵敏度段的整定值设置为额定电流乘以1.2。

三段式电流保护的整定及计算一、引言电流保护是电力系统中非常重要的一项保护措施，它能够有效地保护电力设备和电路免受过载和短路等故障的损害。

而三段式电流保护是一种常用的保护方式，通过设置三个不同的整定值，在不同故障情况下分别触发保护动作，提高了保护的精确性和可靠性。

本文将介绍三段式电流保护的整定及计算方法。

二、三段式电流保护的整定方法1. 第一段整定值的确定第一段整定值通常用于检测系统中的过载情况，其整定值应根据所保护设备的额定电流和短时过载能力来确定。

一般情况下，第一段整定值可取设备的额定电流的 1.2倍，以确保设备在短时间内的过载情况下能够正常运行。

2. 第二段整定值的确定第二段整定值主要用于检测系统中的短路故障，其整定值应根据所保护设备的额定电流和短路能力来确定。

一般情况下，第二段整定值可取设备的额定电流的2倍，以确保设备在短路故障发生时能够及时切断电路，保护设备的安全运行。

3. 第三段整定值的确定第三段整定值主要用于检测系统中的严重短路故障，其整定值应根据所保护设备的额定电流和系统的最大短路电流来确定。

一般情况下，第三段整定值可取系统最大短路电流的 1.5倍，以确保设备在严重短路故障发生时能够迅速切断电路，有效地保护电力系统的安全运行。

三、三段式电流保护的计算方法1. 第一段整定值的计算第一段整定值的计算可根据所保护设备的额定电流和短时过载能力来进行。

例如，某设备的额定电流为100A，短时过载能力为150A，那么第一段整定值可取100A×1.2=120A。

2. 第二段整定值的计算第二段整定值的计算可根据所保护设备的额定电流和短路能力来进行。

例如，某设备的额定电流为100A，短路能力为5000A，那么第二段整定值可取100A×2=200A。

3. 第三段整定值的计算第三段整定值的计算可根据所保护设备的额定电流和系统的最大短路电流来进行。

例如，某设备的额定电流为100A，系统的最大短路电流为10000A，那么第三段整定值可取10000A×1.5=15000A。

三段式电流保护整定校验设计方案通过整理的三段式电流保护整定校验设计方案相关文档，希望对大家有所帮助，谢谢观看！课题名称：三段式电流保护整定校验设计方案前言继电保护装置属于二次系统，是电力系统中的一个重要组成部分。

继电保护装置对电力系统的安全稳定地运行起着极为重要的作用。

继电保护整定计算是继电保护工作中的一项重要工作。

在电力工程设计和生产运行工作中，继电保护整定计算是一项必不可少的内容，电力工程的设计部门，其整定计算的目的是对电力系统进行计算分析，选择和论证继电保护的配置及选型的正确性。

在社会网络化发展背景下，继电保护装置在网络环境里还近似一个功能齐全的计算机装置，而相对于整个电力网络系算机网统来说，可以算是一个智能化终端服务器。

继电保护装置借电保护助于网络技术的便利性，先利用互联网提供的平台获取电力网络系统运行数据、故障信息，或先连接到被保护原件读取护网络相关数据与信息，再将数据与信息传送给电力网络控制中心。

由此可见，在社会网络化发展背景下，继电保护装置可以借助电力系统提供的广阔平台自动获取电力网络系统运行数据及故障信息，并对通信数据进行测量与控制，从而使得继电保护装置具备集保护、测量和控制于一体的综合自动化功能。

继电保护能够有效的保证电路系统进行正常的运行，从而保证电力系统能够正常的进行工作。

电力系统的各级调度部门，其整定计算的目的是对电力系统中已配置安装好的各种继电保护，按照具体电力系统的参数和运行要求，通过计算分析给出所需的各项整定值，使全系统各种继电保护有机协调地布置，正确地发挥其作用。

本设计主要针对长沙市岳麓区一段35kV单侧电源辐射形输电线路发生短路故障中，通过对长沙市岳麓区一段35kV单侧电源辐射形输电线路发生故障时三段式电流保护的动作整定值计算和实验产生的整定值校验数据进行分析并得到正确结论。

摘要本设计是针对三段式电流保护进行整定校验方案设计，收集了相关资料并分析概念，资料收集与概念分析主要是收集计算所需资料，介绍三段式电流保护、三段式电流保护的构成和作用。

继电保护原理课程设计报告专业：电气工程及其自动化班级：电气1103姓名: 马春辉学号：3指导教师：苏宏升__________ 兰州交通大学自动化与电气工程学院2014年7月12日1设计原始资料具体题目 如图所示网络，系统参数为 E =115/ 3kV , X GI =18Q 、X G 2=18Q 、X G 3=10Q,L 1 = L 2 =50km L 3=30km L B c =60km L cD =40km L D E =30km 线路阻抗 Q /km ,对线路进行三段式电流保护的设计图系统网络图要完成的内容本题完成对线路保护3进行三段式电流保护的设计K ；1 二、H 二 K r! ,1 B Cm ax=300A=200A1 D Emax=150AK ss=,心=。

试A '19 8A345CE2 分析课题的设计内容设计规程主保护配置选用三段式电流保护，经灵敏度校验可得电流速断保护不能作为主保护。

因此，主保护应选用三段式距离保护。

后备保护配置过电流保护作为后备保护和远后备保护。

3 短路电流计算等效电路的建立由已知可得, 线路的总阻抗的计算公式为X ZL其中：Z —线路单位长度阻抗；L —线路长度。

所以，将数据代入公式可得各段线路的线路阻抗分别为X L1 X L2 ZL1 0.4 50 20X L3 ZL3 0.4 30 12X BC ZL B C 0.4 60 24X DE ZL D E 0.4 30 12经分析可知， 路 L i 、 L 3最大运行方式即阻抗最小时，则有三台发电机运行，线运行，由题意知G 、G3连接在同一母线上，则X smin X G 1〃X G2 XL1〃 X L 2 〃 X G 3 X L 3式中 X smin —最大运行方式下的阻抗值；最大运行方式等效电路如图所示同理，最小运行方式即阻抗值最大，分析可知在只有 应地有最小运行方式等效电路图如图所示16 U AAA图最大运行方式等效电路图9 10 // 10 12 10.2G i 和L i 运行，相smaxX GI X LI18 20 38式中 E —系统等效电源的相电动势;乙一短路点至保护安装处之间的阻抗；Z s —保护安装处到系统等效电源之间的阻抗;K —短路类型系数、三相短路取1，两相短路取于（1）对于保护2等值电路图如图所示，母线 D 最大运行方式下发生三 相短路流过保护2的最大短路电流为kDmaxX smin XBCX CD图最小运行方式等效电路图保护短路点及短路点的选取选取B 、C D E 点为短路点进行计算。

三段式电流保护的整定及计算————————————————————————————————作者：————————————————————————————————日期：2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。

K1rel——可靠系数，一般取1.2～1.3。

I1op1——保护动作电流的一次侧数值。

nTA——保护安装处电流互感器的变比。

灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。

要求最小保护范围不得低于15%～20%线路全长，才允许使用。

2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。

所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。

故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。

要求作为本线路主保护的后备以及相邻线路或元件的远后备。

动作电流按躲过最大负荷电流整定。

式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。

灵敏度分别按近后备和远后备进行计算。

式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。

即：最小运行方式下，两相相间短路电流。

要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。

三段式电流保护设计【设计目的】1.理论与实践相结合，强化学生的工程实际能力。

2.通过具体电路的设计和调试，加深对电力系统微机保护整个流程的理解，锻炼运用常用算法编程解决问题的能力。

【设计任务】用DSP或单片机实现简单的三段式（瞬时电流速断，限时电流速断，定时限过流）电流保护功能。

【实施方案】三段式电流保护装置的设计包括电压形成回路、采样保持电路。

模拟低通滤波、A/D转换和输出几部分。

装置的工作回路属于二次回路，根据模数转换器输入范围要求，采用电流变换器将输入信号变换为正负5V范围内的电压信号。

由于采用DSP设计，故转换为3.3V。

系统频率为50HZ，即周期为20ms，低通滤波器的频率为100hz，滤波后电压信号存在正负值，采用电压跟随器保留正值，且范围在0~2.5V。

实际操作中由信号发生器产生低压工频输入信号，用以模拟实际电网测量调理后的信号。

输出用三对红绿两色LED指示三段保护是否启动和发布跳闸命令。

相邻线路三段保护动作时限和整定值自定，采用两点积分法进行采样，采样间隔为5ms，严格满足采样定理（fs>2fmax）。

将处理后的电流值与整定值比较，用以判定哪段动作。

当I>I1时，I段启动并动作，通过一定延时后II段，III段有感应但不动作；当I2<I<I1时，II段启动并动作，通过延时后III 段有感应但不动作；当I3<I<I2时，则III段启动并动作。

在整个保护装置中，电流I段、II段构成线路主保护，且II段兼做I段的近后备；电流III段作为本线路的近后备，相邻线路的远后备。

【电路图】 １. 设计原理图２. 保护装置图３. 微机保护跳闸原理图【程序成图】１.系统主程序流程图２.中断服务程序【问题解决】出于每次只能采样一个数据,第二次采样就会覆盖第一次的数据,这次我们编程造成了极大的困扰.采样计算后的数据存在负值,对究竟是用程序实现将其正值化还是利用硬件来实现不太清楚.若由编程来实现不知道该如何处理,但是由硬件来做的话就简单很多,因为电压跟随器就是用来实现这一功能的。

三段式电流保护的整定及计算三段式电流保护是一种常用的电流保护方式，它将电流保护分为三个不同的动作段，以便实现对不同故障类型的可靠保护。

三段式电流保护一般有低速段、中速段和高速段，各段的动作时间及电流整定值不同，下面将详细介绍三段式电流保护的整定及计算方法。

首先是低速段的整定及计算。

低速段主要用于保护无故障绕组和过载，通过设置较长的动作时间可以防止虚警。

低速段的整定主要依据设备的额定电流来确定，一般为额定电流的1.5倍。

动作时间的选择可以根据设备的特性和实际需求进行调整，一般为3-10s。

在计算低速段的电流保护值时，需确定设备的额定电流和对应的系数，然后将系数乘以额定电流即可得到低速段的电流保护值。

接下来是中速段的整定及计算。

中速段主要用于保护设备的短路故障，通过较短的动作时间可以快速切断故障电流，减少故障损失。

中速段的整定一般为设备的额定电流的3倍。

动作时间的选择一般为0.1-1s，根据实际情况进行调整。

在计算中速段的电流保护值时，可根据设备的额定电流乘以相应的系数即可得到中速段的电流保护值。

最后是高速段的整定及计算。

高速段主要用于保护设备的外部故障，例如地故障。

高速段的整定一般为设备的额定电流的10倍。

动作时间的选择一般为0.01-0.1s，根据实际情况进行调整。

在计算高速段的电流保护值时，可根据设备的额定电流乘以相应的系数即可得到高速段的电流保护值。

需要特别注意的是，以上整定和计算方法是根据一般情况进行的推荐，具体的整定值和动作时间还需根据实际设备情况和要求进行调整。

在实际应用中，还需考虑电力系统的可靠性和经济性，合理确定三段式电流保护的整定参数。

总结起来，三段式电流保护的整定及计算方法是根据设备的额定电流和不同段的系数来确定各段的电流保护值，同时根据设备特性和实际需求来选择动作时间。

在实际应用中还需结合电力系统的可靠性和经济性进行综合考虑，合理确定三段式电流保护的整定参数。

继电保护教学三段式电流保护整定计算在电力系统的运行中，继电保护装置起着至关重要的作用，它能够迅速、准确地检测并切除故障，保障电力系统的安全稳定运行。

三段式电流保护作为一种常见的继电保护方式，其整定计算是继电保护教学中的一个重要环节。

一、三段式电流保护的基本原理三段式电流保护通常包括无时限电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）。

无时限电流速断保护的动作电流是按照躲开本线路末端的最大短路电流来整定的。

其优点是动作迅速，能够在最短的时间内切除故障，但它不能保护线路的全长。

限时电流速断保护则是为了弥补无时限电流速断保护不能保护线路全长的不足而设置的。

它的动作电流是按照躲开相邻线路无时限电流速断保护的动作电流来整定的，动作时限比相邻线路的无时限电流速断保护大一个时限级差。

定时限过电流保护的动作电流是按照躲开本线路的最大负荷电流来整定的，其动作时限按照阶梯原则整定，即从电网终端向电源侧逐级增大。

它不仅能够保护本线路的全长，还能够作为相邻线路的后备保护。

二、三段式电流保护的整定计算原则（一）无时限电流速断保护（Ⅰ段）1、动作电流的整定动作电流应躲过被保护线路末端可能出现的最大短路电流，即：＼I_{op1} ＝ K_{rel}I_{kmax}＼其中，＼（I_{op1}＼）为无时限电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 12 13；＼（I_{kmax}＼）为被保护线路末端可能出现的最大短路电流。

2、动作时限无时限电流速断保护的动作时限为 0 秒，即瞬时动作。

（二）限时电流速断保护（Ⅱ段）1、动作电流的整定动作电流应躲过相邻线路无时限电流速断保护的动作电流，即：＼I_{op2} ＝ K_{rel}I_{op1}＇＼其中，＼（I_{op2}＼）为限时电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 11 12；＼（I_{op1}＇＼）为相邻线路无时限电流速断保护的动作电流。

三段式电流保护整定校验方案设计电流保护是电气系统中非常重要的一环，它能够帮助我们及时发现电气系统中的故障并采取措施进行保护。

而电流保护整定校验方案的设计是为了确保电流保护装置的准确性和可靠性。

本文将提出一种三段式电流保护整定校验方案设计，并对其进行详细说明。

1.系统架构三段式电流保护整定校验方案设计主要包括三个部分：整定参数、设备校验和系统测试。

首先，我们需要确定电流保护装置的整定参数，包括整定电流、整定时间等参数。

其次，需要对电流保护装置进行设备校验，确保设备本身的功能正常。

最后，对整个系统进行测试，验证电流保护装置的性能是否符合设计要求。

2.整定参数整定参数是电流保护整定校验方案设计中的重要一环，它直接影响到电流保护装置的动作性能。

整定参数的确定需要考虑电流保护装置所处的环境和工作条件。

通常情况下，电流保护装置的整定参数可以根据电气系统的额定电流和额定电压来确定。

在确定整定参数时，需要考虑以下因素：-额定电流：根据电气系统的额定电流确定电流保护装置的整定电流。

-整定时间：根据电气系统的特点确定电流保护装置的整定时间。

-动作特性：根据不同的保护对象选择不同的动作特性。

整定参数的确定需要根据具体的情况进行调整，以确保电流保护装置的动作性能符合要求。

3.设备校验设备校验是电流保护整定校验方案设计中的重要环节，它主要是对电流保护装置的功能进行检测，确保设备本身的正常运行。

设备校验主要包括以下内容：-固有电流误差测试：测试电流保护装置的固有电流误差，确保其准确性。

-动作时间测试：测试电流保护装置的动作时间，确保其可靠性。

-响应波形测试：测试电流保护装置对故障的响应波形，确保其对故障的识别能力。

设备校验需要依据相关标准和规范进行，确保电流保护装置的功能符合设计要求。

4.系统测试系统测试是电流保护整定校验方案设计中的最后一步，它主要是对整个系统进行测试，验证电流保护装置的性能是否符合设计要求。

系统测试主要包括以下内容：-整定校验测试：测试电流保护装置的整定参数，确保其满足设计要求。

2三段式电流保护的整定及计算三段式电流保护是用于电力系统中对过电流进行保护的一种方式。

它主要包括低电流保护、中电流保护和高电流保护三个阶段。

三段式电流保护的整定及计算是非常重要的，下面将详细介绍三段式电流保护的整定及计算过程。

整定三段式电流保护的整定包括三个方面：电流整定、时间整定和信号整定。

1.电流整定：电流整定是根据电路的额定电流以及电流变化的特点来确定保护整定值的过程。

在给定的时间范围内，对于不同电流等级的设备，设定不同的整定值。

2.时间整定：时间整定是确定过流保护在不同故障情况下的触发时间的过程。

根据故障发生的位置和电路的可靠性要求，设定不同的时间值。

一般情况下，短路故障需要立即跳闸，而过载故障可以延迟一段时间后再跳闸。

3.信号整定：信号整定是对过电流保护的判据进行整定的过程。

根据电流的大小和变化趋势来设定不同的判据。

一般情况下，电流超过设定值就会触发保护装置，但如果电流短时间内迅速增加，则需要设定更低的判据。

计算三段式电流保护的计算主要包括电流计算、时间计算和信号计算。

1.电流计算：电流计算是根据电流的大小和变化规律来确定整定值的过程。

根据电路的特点和运行要求，计算出保护装置的整定值。

一般情况下，电流计算可以通过测量设备的额定电流以及电流变换器的变比来进行。

2.时间计算：时间计算是确定过流保护装置的动作时间的过程。

根据故障的类型和电路的可靠性要求，计算出保护装置的动作时间。

一般情况下，时间计算可以通过测量设备的额定时间和电路的可靠性要求来进行。

3.信号计算：信号计算是根据电流的变化趋势来确定保护装置的判据的过程。

根据电流的大小和变化速度来计算出判据的设定值。

一般情况下，信号计算可以通过测量设备的额定电流和电流变化率来进行。

综上所述，三段式电流保护的整定及计算是根据电路的特点和运行要求，通过电流计算、时间计算和信号计算等步骤来确定保护装置的整定值、动作时间和判据设定值的过程。

只有经过合理的整定和计算，才能保证三段式电流保护的可靠性和精确性，提高电力系统的安全运行水平。

三段式电流保护的设计1. 引言在电力系统和电力装置中，电流过载是一种常见的问题。

电流过载可能会损坏设备和线路，甚至导致火灾等危险情况的发生。

因此，电流保护对于保障电力系统和设备的安全运行至关重要。

三段式电流保护是一种常用的保护方式，它可以在电流超过设定阈值时自动切断电路。

本文将介绍三段式电流保护的设计原理和实现方法，以及在实际应用中的一些注意事项。

2. 设计原理三段式电流保护采用了分段设定电流阈值的方式，以适应不同负载条件下的电流变化。

它通常由三个保护段组成，分别是低、中、高级保护段。

•低级保护段：该段用于检测较小的电流波动和短暂过载。

设定的电流阈值较低，可以快速响应并切断电路，以避免设备损坏。

•中级保护段：该段用于检测中等程度的电流过载。

设定的电流阈值较高，可以容忍一定程度的过载，以防止误切断。

•高级保护段：该段用于检测严重的电流过载和故障。

设定的电流阈值较高，可以快速切断电路，以保护设备和线路的安全。

3. 实现方法实现三段式电流保护需要借助电流保护装置和控制器。

以下是一种常见的实现方法：1.选择合适的电流保护装置：根据设备和线路的负载情况，选择合适的电流保护装置。

常见的电流保护装置包括熔断器、电流保护开关等。

保护装置应具备可调节电流阈值的功能，以实现三段式保护。

2.设计控制逻辑：根据三段式电流保护的要求，设计合适的控制逻辑。

控制器可以使用微处理器、PLC等设备实现。

控制逻辑应包括对不同保护段的电流阈值的设定和保护动作的触发条件。

3.连接和调试：将电流保护装置和控制器连接起来，并进行调试。

确保电流保护装置能够准确地检测和切断电路，并根据设定的电流阈值实现三段式保护。

注意事项在进行三段式电流保护设计和实施时，需要注意以下事项：•合理设定电流阈值：根据实际情况，合理设定低、中、高级保护段的电流阈值。

阈值设置过低可能导致误切断，阈值设置过高可能无法及时切断电路。

•系统可靠性和灵敏度：保护装置和控制器的选择要考虑系统可靠性和灵敏度的要求。

三段式电流保护的工作原理及整定计算
嘿！今天咱们来聊聊“三段式电流保护的工作原理及整定计算”这个超重要的话题呀！
哎呀呀，先来说说这三段式电流保护到底是啥呢？它其实就像是电路的三道防线，分别是电流速断保护、限时电流速断保护和过电流保护。

这三道防线相互配合，共同守护着电路的安全哟！
电流速断保护呢，那可真是个厉害的角色！它动作迅速，一旦检测到电流超过设定值，瞬间就会跳闸，就像一个敏捷的卫士，快速出手保护电路哇！但是它也有个小缺点，就是保护范围有限呢。

限时电流速断保护呀，它弥补了电流速断保护范围小的不足。

它会在一定的时限内动作，既能扩大保护范围，又能保证动作的选择性，是不是很神奇呀？
过电流保护就像是个坚实的后盾！当线路的负荷电流超过了允许值，它就会动作啦。

它的动作时限是按照阶梯原则整定的哟，越靠近电源端，动作时限越长，这样就能避免越级跳闸的情况发生呢！
那这三段式电流保护的整定计算又是咋回事呢？这可就有点复杂啦！首先得确定保护装置的动作电流和动作时限。

动作电流的整定要考虑很多因素，比如线路的最大负荷电流、短路电流等等。

而动作时限的整定则要遵循阶梯原则，保证上下级保护之间的配合协调，哎呀呀，这可真是需要精心计算和仔细考量的呢！
总之，三段式电流保护的工作原理和整定计算可是电力系统中非常重要的知识呀！只有掌握了这些，才能确保电力系统的安全稳定运
行，为我们的生活和工作提供可靠的电力保障哇！怎么样，大家是不是对三段式电流保护有了更清晰的认识呢？。

许继wxh-820第31页8定值整定说明10．1三段电流电压方向保护由于电流电压方向保护针对不同系统有不同的整定规则，此处不一一详述。

以下内容是以一线路保护整定为实例进行说明,以做为用户定值整定已知条件：最大运行方式下，降压变电所母线三相短路电流I)3(m aX.dl为5500A，配电所母线三相短路电流I)3(m aXd为5130A，配电变压器低压.2侧三相短路时流过高压侧的电流I)3(m aX.3d为820A。

最小运行方式下，降压变电所母线两相短路电流I)2(m aX.1d为3966A，配电所母线两相短路电流I)2(m aXd为3741A，配电变压器低压侧两相短路.2时流过高压侧的电流I)2(m aX.3d为689A。

电动机起动时的线路过负荷电流Igh为350A，10kV电网单相接地时取小电容电流IC为15A，10kV电缆线路最大非故障接地时线路的电容电流Icx为1.4A。

系统中性点不接地。

相电流互感器变比为300/5，零序电流互感器变比为50/5。

整定计算（计算断路器DL1的保护定值）电压元件作为闭锁元件，电流元件作为测量元件。

电压定值按保持测量元件范围末端有足够的灵敏系数整定。

10.1.1电流电压方向保护一段(瞬时电流电压速断保护)瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流 A n I K K I l d jx k dz 11160513013.1)3(max .2j=⨯⨯==，取110A保护装置一次动作电流A 6600160110K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966I I K dz)2(min,dl lm <===由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。

10.1.2电流电压方向保护二段(限时电流电压速断保护)限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流A A n I K K I l d jx k jdz 20,8.176082013.1)3(max .3.取=⨯⨯==保护装置一次动作电流A 120016020K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966I I K dz )2(min .dl lm>=== 限时电流速断保护动作时间T 取0.5秒。

城市架空线路入地改造预算方案设计当保护线路上发生短路故障时，其主要特征为电流增加和电压降低。

电流保护主要包括：无限时电流速断保护、限时电流速断保护和定时限过电流保护。

电流速断、限时电流速断、过电流保护都是反映电流升高而动作的保护装置。

它们之间的区别主要在于按照不同的原则来选择启动电流。

速断是按照躲开某一点的最大短路电流来整定，限时电流速断是按照躲开下一级相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。

但由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而有选择地切除故障，常将电流速断、限时电流速断和过电流保护组合在一起，构成三段式电流保护。

具体应用时，可以只采用速断加过电流保护，或限时电流速断加过电流保护，也可以三者同时采用。

但是在三段式电流保护电路在实施的过程中会存在着一定的问题，所以需要对于三段式电路进行整定和校验，这样才能够使的线路能够正常的进行传输电量。

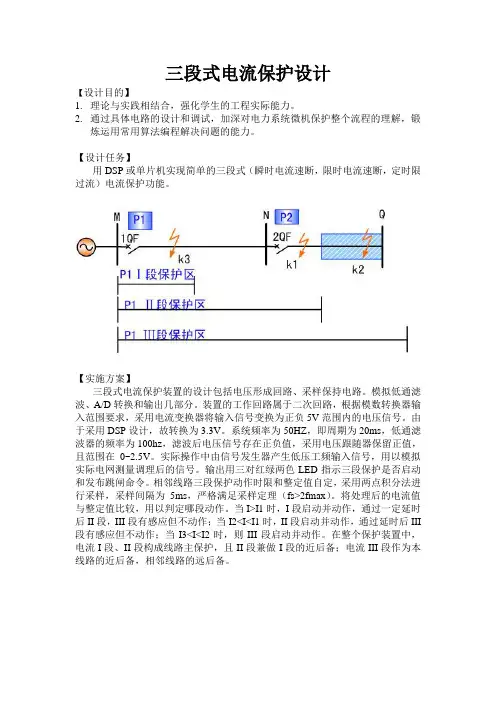

三段式电流保护通常用于3-66kV电力线路的相间短路保护。

在被保护线路上发生短路时，流过保护安装点的短路电流值，随短路点的位置不同而变化。

在线路的始端短路时，短路电流值最大；短路点向后移动时，短路电流将随线路阻抗的增大而减小，直至线路末端短路时短路回路的阻抗最大，短路电流最小。

短路电流值还与系统运行方式及短路的类型有关。

所以对于三段式电流保护电路进行整定以及校验是至关重要的。

这样有助于对于线路正常进行运输。

减少安全事故发生的概率。

关键词：整定；校验；三段式电流前言 (1)摘要 (2)第1章绪言 (4)第2章城市架空线路入地改造预算方案设计 (5)2.1任务描述 (5)2.2任务要求 (5)第3章信息咨询 (6)3.1三段式电流保护 (6)3.2三段式电流保护的优缺点 (11)3.3三段式电流保护动作时限的整定 (11)3.4三段式电流保护装置灵敏性的校验 (12)第4章制定三段式电流保护整定校验方案工作计划 (14)4.1设计进度计划 (14)4.2设计任务划分 (14)4.3设计必备工具 (14)4.4所需设备 (14)4.5三段式电流保护整定校验工作原理 (15)第5章实施三段式电流保护整定校验方案工作计划 (19)5.1前期准备 (19)5.2三段式电流保护整定计算 (19)5.3三段式电流保护电路 (23)第6章过程检查与控制 (26)第7章技术总结 (30)7.1三段式电流保护整定原则 (30)7.2.三段式电流保护整定方法 (31)7.3设计总结 (32)致谢 (33)参考文献 (34)第1章绪言随着社会的不断发展，环境污染与能源枯竭已经成为急需解决的问题，能源的需求已经成为全世界关注的焦点，对新能源的开发利用已迫在眉睫。

学号 2010《电力系统继电保护》课程设计（2010届本科）题目：三段式电流保护课程设计学院：物理与机电工程学院专业：电气程及其自动化作者姓名：指导教师：职称：教授完成日期：年12 月26 日目录1 设计原始资料 (4)1.1 具体题目 (4)1.2 要完成的内容 (4)2 设计要考虑的问题 (4)2.1 设计规程 (4)2.1.1 短路电流计算规程 (4)2.1.2 保护方式的选取及整定计算 (5)2.2 本设计的保护配置 (6)2.2.1 主保护配置 (6)2.2.2 后备保护配置 (6)3 短路电流计算 (6)3.1 等效电路的建立 (6)3.2 保护短路点及短路点的选取 (7)3.3 短路电流的计算 (7)3.3.1 最大方式短路电流计算 (7)3.3.2 最小方式短路电流计算 (8)4 保护的配合及整定计算 (8)4.1 主保护的整定计算 (8)4.1.1 动作电流的计算 (8)4.1.2 灵敏度校验 (9)4.2 后备保护的整定计算 (10)4.2.1 动作电流的计算 (10)4.2.2 动作时间的计算 (10)4.2.3 灵敏度校验 (10)5 原理图及展开图的的绘制 (11)5.1 原理接线图 (11)5.2 交流回路展开图 (11)5.3 直流回路展开图 (12)6 继电保护设备的选择 (12)6.1 电流互感器的选择 (12)6.2 继电器的选择 (13)7 保护的评价 (14)摘要电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。

继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。

继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
