泵扬程、汽蚀余量计算软件

化工工艺设计涉及大量的计算，主要的有工艺流程的模拟，管道水力学计算，公用工程管网计算，换热器设计计算，容器尺寸计算，转动设备的计算和选型，安全阀泄放量和所需口径的计算，火炬泄放系统，控制阀Cv计算和选型，等等。

这些计算过程通常都有专用的商业软件或者是工程公司自行开发的软件或者计算表格。

大的设计公司通常也会指定公司用于以上设计过程的软件或经过确认的表格。

下面就我的经验来看看常用的一些软件。

1.工艺流程模拟：ASPEN PlusPro IIHYSYS2.管道水力学计算通常是工程公司自备的EXCEL表格，没必要使用专用软件。

当然，也可以自己编制，一般来说使用CRANE手册提供的公式就足够了。

两相流的水力学计算相当复杂，自己编制费力不讨好，用公司内部经过验证的表格就可以了。

3.公用工程管网计算我用过Pipe 2000，肯塔基大学教授的出品，包括Gas 2000, Water 2000, Steam 2000等一系列。

Pipenet也是不错的选择。

有人用SimSCI的InPlant。

没用过，有用过的朋友可以介绍一下。

4.换热器设计计算HTRIHTFS这两个软件都可以。

常见的介质用HTRI更好，因为它的物性数据是经过实验得到的。

HTFS使用了ASPEN或HYSYS的物性数据，很多都是计算得到的，所以精度可能稍差。

5.压力容器尺寸计算（长度与内径）工程公司往往使用自制的EXCEL表格来计算容器尺寸。

内构件一般要提交供货商来设计。

计算容器尺寸首先要确定容器的用途：气液分离，液液分离，还是气液液三相分离。

然后要确定容器是卧式还是立式。

最后要根据物料属性，考虑是否使用Wire Mesh或其他内构件来除去微小雾滴。

以上三项是影响计算的主要因素。

6.塔设备计算塔设备的计算和内构件的计算通常要由主要的供货商来进行。

软件比如说Koch-Glitsch的KG-Tower和Sulzer 的SULCOL。

工程公司一般只提供过程模拟的结果。

泵效率计算公式及汽蚀余量
泵的效率是指泵把机械能转换为流体能量的比例，可以用以下公式计算：
泵效率=实际扬程/理论扬程*100%
其中，实际扬程是泵在实际工作中所能实现的扬程，理论扬程是根据流体动力学原理计算得出的泵的理论扬程。

泵的效率可以影响泵的性能和能耗。

当泵的效率较高时，能够更有效地将机械能转换为流体能量，从而提供更大的流量和扬程；而当泵的效率较低时，能量转化的损失会增加，流量和扬程也会较低。

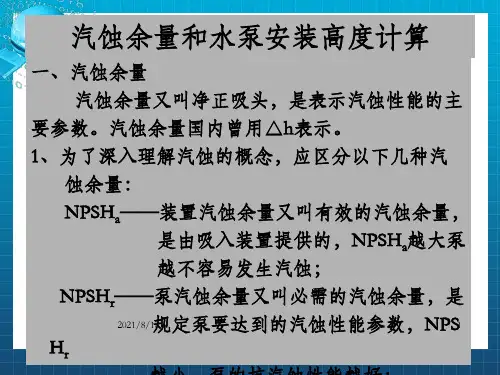

对于液体泵来说，除了效率外还要考虑汽蚀余量。

汽蚀是指液体中的气体在流动速度增加的情况下溶解度下降，形成气泡的现象。

汽蚀会引起泵的性能下降、噪音增加，严重的话还会导致泵的损坏。

为了避免汽蚀对泵的影响，泵的设计需要保留一定的汽蚀余量。

汽蚀余量是指泵在额定工况下，泵进口压力与饱和蒸汽压力之差。

一般来说，汽蚀余量应该大于0.5m以上，这样才能保证泵在运行时不会发生汽蚀。

为了计算汽蚀余量，可以使用以下公式：
汽蚀余量=泵进口压力-饱和蒸汽压力
其中，泵进口压力可以通过测量泵的进口压力计算得到，饱和蒸汽压力可以通过查阅蒸汽表得到。

需要注意的是，汽蚀余量的计算需要考虑泵的工作条件和操作环境。

不同的泵在不同的工况下，汽蚀余量的要求也会有所不同。

因此，在实际应用中，需要根据具体情况进行计算和评估。

总之，泵的效率和汽蚀余量是评价泵性能的两个重要指标。

高效率的泵和有足够的汽蚀余量可以提供更好的性能和可靠性，对于泵的设计和选择有着重要的意义。

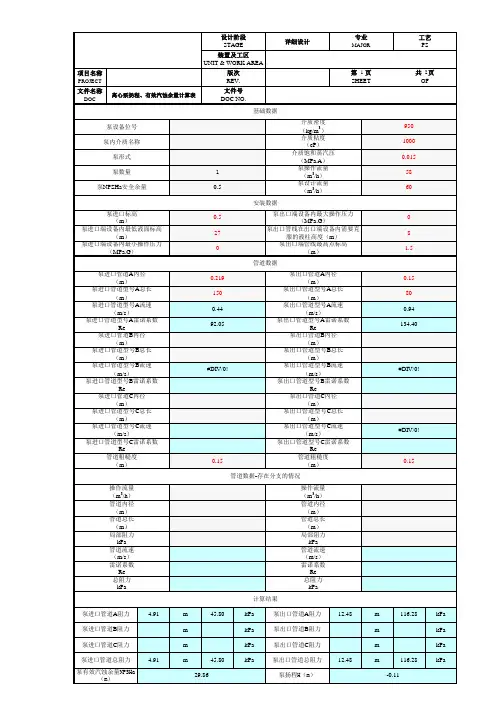

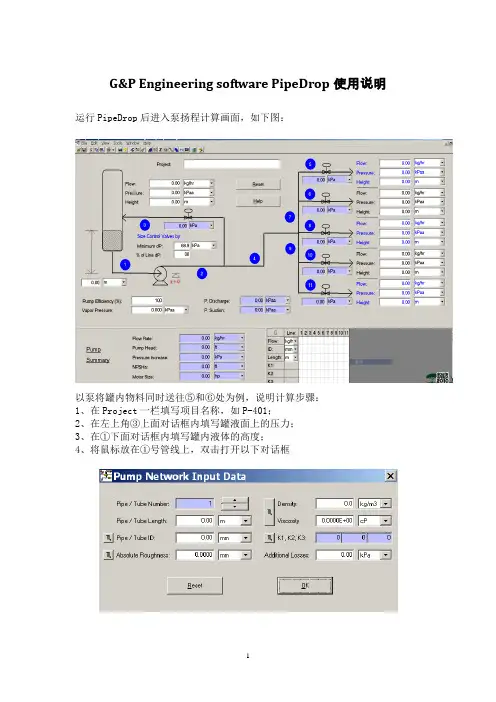

G&P Engineering software PipeDrop使用说明运行PipeDrop后进入泵扬程计算画面，如下图：以泵将罐内物料同时送往⑤和⑥处为例，说明计算步骤：1、在Project一栏填写项目名称，如P-401；2、在左上角③上面对话框内填写罐液面上的压力；3、在①下面对话框内填写罐内液体的高度；4、将鼠标放在①号管线上，双击打开以下对话框5、按对话框要求根据实际情况逐条填写，如有弯头、阀门等管件点击K1前面的按钮打开对话框填写，如有其它附加阻力可以在“附加阻力”项中填写；6、重复上述4~5对管线②和⑦进行定义；填写⑤和⑥右侧对话框；7、重复上述4~5对管线⑤和⑥进行定义，管线上如有附加阻力，如有换热器或流量计等，其阻力在附加阻力”项中填写；8、对调节阀压降进行规定：在左上角③下面的对话框中有两种方式定义调节阀压降，上面一种是直接规定压降数值，下面一种是定义占管线阻力的比例，建议用上面那种。

9、对于有多路并联管线，只需要规定一路管线的调节阀压降。

其它管线上的调节阀压降，软件会根据并联管线压力平衡原理自动计算。

10、在左下角“Vapor pressure”对话框中填写罐内液体的饱和蒸汽压，程序会自动计算出泵所需的汽蚀余量；在左下角“Pump Efficiency(%)”对话框中填写效率，程序会计算电机功率；计算结果信息：泵流量扬程压升汽蚀余量电机功率泵进出、口压力每条管线流速、压降、调节阀压降、附加阻力及目的地压力等信息PipeDrop软件涉及到的阀门Valve types:Gate（闸阀）, Ball（球阀）, Plug（旋塞阀）Globe valve / Cut-off valve 截止阀Globe, standard 标准型Globe, Angle or Y-type 角式或Y型Diaphragm, Dam type 隔膜阀Butterfly 蝶阀Check Valves / one-way valves 止回阀Lift 升降式止回阀，一般安装在立管上，但升降式垂直瓣止回阀应安装在立管上；水平瓣止回阀应安装在水平管上，对夹升降式止回阀应安装在水平管上。

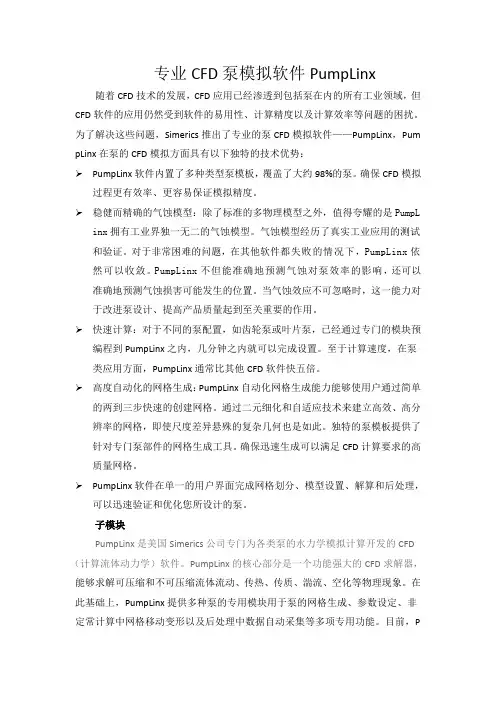

专业CFD泵模拟软件PumpLinx 随着CFD技术的发展，CFD应用已经渗透到包括泵在内的所有工业领域，但CFD软件的应用仍然受到软件的易用性、计算精度以及计算效率等问题的困扰。

为了解决这些问题，Simerics推出了专业的泵CFD模拟软件——PumpLinx，Pum pLinx在泵的CFD模拟方面具有以下独特的技术优势：➢PumpLinx软件内置了多种类型泵模板，覆盖了大约98%的泵。

确保CFD模拟过程更有效率、更容易保证模拟精度。

➢稳健而精确的气蚀模型：除了标准的多物理模型之外，值得夸耀的是PumpL inx拥有工业界独一无二的气蚀模型。

气蚀模型经历了真实工业应用的测试和验证。

对于非常困难的问题，在其他软件都失败的情况下，PumpLinx依然可以收敛。

PumpLinx不但能准确地预测气蚀对泵效率的影响，还可以准确地预测气蚀损害可能发生的位置。

当气蚀效应不可忽略时，这一能力对于改进泵设计、提高产品质量起到至关重要的作用。

➢快速计算：对于不同的泵配置，如齿轮泵或叶片泵，已经通过专门的模块预编程到PumpLinx之内，几分钟之内就可以完成设置。

至于计算速度，在泵类应用方面，PumpLinx通常比其他CFD软件快五倍。

➢高度自动化的网格生成：PumpLinx自动化网格生成能力能够使用户通过简单的两到三步快速的创建网格。

通过二元细化和自适应技术来建立高效、高分辨率的网格，即使尺度差异悬殊的复杂几何也是如此。

独特的泵模板提供了针对专门泵部件的网格生成工具。

确保迅速生成可以满足CFD计算要求的高质量网格。

➢PumpLinx软件在单一的用户界面完成网格划分、模型设置、解算和后处理，可以迅速验证和优化您所设计的泵。

子模块PumpLinx是美国Simerics公司专门为各类泵的水力学模拟计算开发的CFD （计算流体动力学）软件。

PumpLinx的核心部分是一个功能强大的CFD求解器，能够求解可压缩和不可压缩流体流动、传热、传质、湍流、空化等物理现象。
