人教版高中物理 选修3-1 2.3 欧姆定律 同步练习C卷

2019-2020学年人教版高中物理选修3-1 2.3 欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共26分)1. （2分） (2017高二上·凯里期中) 穿过一个单匝线圈的磁通量始终保持每秒钟均匀地增加1Wb，则（）A . 线圈中感应电动势每秒增加1VB . 线圈中感应电动势每秒减少1VC . 线圈中感应电动势大小不变D . 线圈中无感应电动势2. （2分）用伏安法测电阻的实验，可以采用图示a、b两种方法把伏特表和安培表连人电路，这样测量出来的电阻值与被测电阻的真实阻值比较，下列正确的是（）A . 采用a图接法，测量值小于真实值；B . 采用b图接法，测量值小于真实值；C . 两种接法的测量值都小于真实值；D . 两种接法的测量值都大于真实值。

3. （2分） (2017高二上·南昌期中) 如图电路中，电源内阻不可忽略，R1=10Ω，R2=8Ω，当开关S扳到位置1时，电压表示数为2.0V，当开关S扳到位置2时，电压表示数有可能是（）A . 2.2VB . 1.9VC . 1.6VD . 1.3V4. （2分） (2017高二上·龙岩期中) 我们可以设想做这样一个实验：把一段电阻是R、粗细均匀的导体，均匀拉长到原长的2倍，只要测出此时导体的电阻变为如下哪个选项，即可验证电阻定律的正确性（）A . 8RB . 4RC . 2RD .5. （2分） (2018高二上·双鸭山月考) 如图所示，电解槽内有一价的电解溶液，ts内通过溶液内横截面S 的正离子数是n1 ，负离子数是n2 ，设元电荷的电量为e，以下解释正确的是（）A . 正离子定向移动形成电流，方向从A到B，负离子定向移动形成电流方向从B到AB . 溶液内正负离子沿相反方向运动，电流相互抵消C . 溶液内电流方向从A到B，电流I=D . 溶液内电流方向从A到B，电流I=6. （2分）如图所示为灯泡L1“220V100W”和L2“220V60W”的伏安特性曲线（I﹣U图线），根据该图线可以确定L1、L2两灯串联接在220V的电源上时，两灯泡的实际功率之比大约为（）A . 1：2B . 3：5C . 5：3D . 1：37. （2分）如图所示，电流表A1（0～3A）和A2（0～0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S ，调节滑动变阻器，下列说法中正确的是（）A . A1、A2的读数之比为1：1B . A1、A2的读数之比为5：1C . A1、A2的指针偏转角度之比为5：1D . A1、A2的指针偏转角度之比为1：58. （3分） (2016高二上·桂林期中) 如图所示，图线1表示的导体的电阻为R1 ，图线2表示的导体的电阻为R2 ，则下列说法正确的是（）A . R1：R2=1：3B . R1：R2=3：1C . 将R1与R2串联后接于电源上，则电流比I1：I2=1：3D . 将R1与R2并联后接于电源上，则电流比I1：I2=3：19. （3分） (2017高二上·扬州期中) 如图甲电路所示，电阻R两端的电压U与通过该电阻的电流I的变化关系如图乙所示，电源电动势为7.0V，内阻不计．电阻R1=1000Ω，且阻值不随温度变化．若改变R2 ，使AB与BC间的电压相等，则此时（）A . R的阻值为1000ΩB . R的阻值为400ΩC . 通过R的电流为2.5mAD . 通过R的电流为2.0mA10. （3分） (2018高二上·中山月考) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是A . 随着所加电压的增大，小灯泡的电阻减小B . 对应P点，小灯泡的电阻为C . 对应P点，小灯泡的电阻为D . 对应P点，小灯泡功率为图中矩形PQOM所围“面积”的数值11. （3分）(2017·岳阳模拟) 下列说法中正确的是（）A . 电容器所带的电荷量是指一个极板所带电荷量的绝对值B . 电场强度定义式中，E= 中，E与F成正比，与q成反比C . 物体的速度发生变化时，该物体的运动状态不一定发生变化D . 带电粒子所受的洛伦兹力一定垂直于粒子的运动方向，故洛伦兹力始终对带电粒子不做功二、实验题 (共1题；共2分)12. （2分）有a、b、c、d四个电阻，它们的U—I关系如图所示，则图中电阻最大的是（）A . aB . bC . cD . d三、解答题 (共3题；共40分)13. （10分） (2017高二上·郑州期中) 一电路如图所示，电源电动势E=28V，内阻r=2Ω，电阻R1=12Ω，R2=R4=4Ω，R3=8Ω，C为平行板电容器，其电容C=3.0pF，虚线到两极板距离相等，极板长L=0.20m，两极板的间距d=1.0×10﹣2m．（1）若开关S处于断开状态，则当其闭合后，求流过R4的总电量为多少？（2）若开关S断开时，有一带电微粒沿虚线方向以v0=2.0m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？（要求写出计算和分析过程，g取10m/s2）14. （15分）如图所示，电阻为，电源内阻r为，当合上电键S且滑动变阻器为时，电源的总功率为16W ，电源的输出功率为12W ，灯泡正常发光。

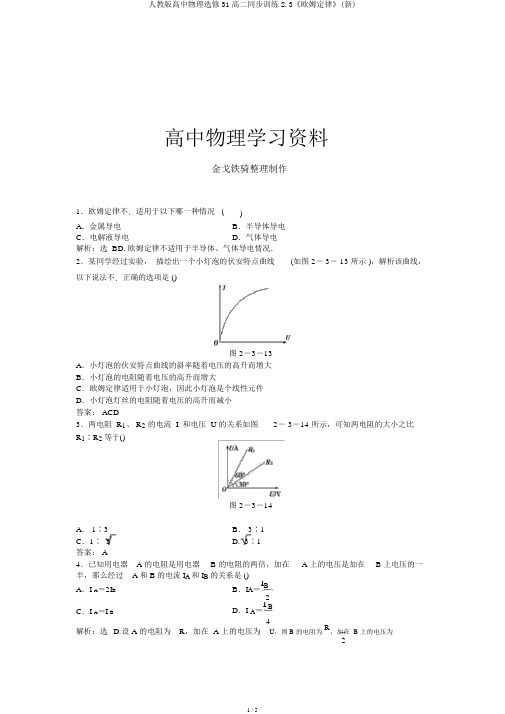

高中物理学习资料金戈铁骑整理制作1．欧姆定律不．适用于以下哪一种情况 ()A．金属导电B．半导体导电C．电解液导电D．气体导电解析：选 BD. 欧姆定律不适用于半导体、气体导电情况．2．某同学经过实验，描绘出一个小灯泡的伏安特点曲线(如图 2－ 3－ 13 所示 )，解析该曲线，以下说法不．正确的选项是 ()图 2－3－13A．小灯泡的伏安特点曲线的斜率随着电压的高升而增大B．小灯泡的电阻随着电压的高升而增大C．欧姆定律适用于小灯泡，因此小灯泡是个线性元件D．小灯泡灯丝的电阻随着电压的高升而减小答案： ACD3．两电阻 R1、 R2的电流 I 和电压 U 的关系如图2－ 3－14 所示，可知两电阻的大小之比R1∶R2等于()图 2－3－14A． 1∶3B． 3∶1C．1∶ 3 D. 3∶1答案： A4．已知用电器 A 的电阻是用电器 B 的电阻的两倍，加在 A 上的电压是加在 B 上电压的一半，那么经过A和 B的电流 I A和 I B的关系是 () A．I A＝2I B B．I A＝I B 2C．I A＝I B D．I A＝I B4解析：选 D.设 A 的电阻为R，加在 A 上的电压为U，则 B 的电阻为R，加在 B 上的电压为22U，则 I A＝U，I B＝2U＝4U，可得1R RI A＝ I B，选 D.R/245．某导体两端的电压减小了10 V 时，经过此导体的电流减小了 2 A，则当导体两端的电压为 20 V 时，经过导体的电流为多少？U10解析：由 R＝I得R＝2Ω＝5 ΩU20由欧姆定律得： I ＝R＝5 A ＝4 A.答案： 4A一、选择题1.有 a、b、c、d 四个电阻，它们的U－I 关系如图2－3－ 15 所示，则图中电阻最大的是()图 2－3－15A． a C． c B． b D． d解析：选 A.本题给出的图象是U－ I 图线，直线的斜率等于导体的电阻，由此判断 A 正确．2．今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的 2 倍，甲、乙两端的电压之比为 1∶ 2，则甲、乙两个电阻阻值的比值为()A． 1∶2B． 1∶ 3C． 1∶4D． 1∶ 5解析：选 C.由题意I 甲＝q甲U 甲1R＝U，得R甲1 I 乙＝ 2，U 乙＝，由欧姆定律IR乙＝ .q乙243．一只标有“ 220 V 、 60 W ”的白炽灯泡，加上电压U 由零逐渐增大到 220 V ．在此过程中，电压 U 和电流 I 的关系可用图线表示．在如图2－ 3－ 16 所示的四个图线中，必然不．符合本质的是 ()图 2－3－16解析：选 ACD. 灯泡的电阻受温度的影响，不相同电压下温度不相同，其电阻也不相同，随温度的高升电阻增大，因此图象 B 是吻合要求的，因此本题选 ACD.4．某同学做三种导电元件的导电性能实验，他依照所测量数据分别绘制了三种元件的I － U 图象，如图2－ 3－ 17 所示，则下述判断正确的选项是()图 2－3－17A．只有乙图正确B．甲、丙图象是曲线，必然误差太大C．甲、丙为非线性元件，乙为线性元件D．甲、乙、丙三个图象都可能是正确的，其实不用然有较大误差解析：选 CD. 由于三种导电元件可能是线性的，也可能是非线性的，故其 I－ U 图象可能是直线，也可能是曲线，故C、D 正确．5． (2011 年荷中高二检测 )如图 2－ 3－ 18 所示，图线 1 表示的导体的电阻为R1，图线 2 表示的导体的电阻为 R2，则以下说法正确的选项是()图 2－3－18A． R1∶ R2＝ 1∶ 3B． R1∶R2＝ 3∶ 1C．将 R1与 R2串通后接于电源上，则电流比I 1∶I 2＝1∶3D．将 R1与 R2并联后接于电源上，则电流比I 1∶I 2＝3∶1解析：选AD. I － U 图象的斜率表示电阻的倒数，由图象可得R1∶ R2＝ 1∶ 3，故 A 项对， B 项错． R1与 R2串通后电流相等，故 C 项错． R1与 R2并联后电压相同，由公式U＝ IR 知，电流与电阻成反比，故 D 项对．6．如图 2－ 3－ 19 所示是某导体的伏安特点曲线，由图可知以下结论正确的选项是()图 2－3－19A．导体的电阻是ΩB．导体的电阻是 5 ΩC．当导体两端的电压为10 V 时，导体中的电流为0.2 AD．当导体中的电流为0.2 A 时，导体两端电压为15 VU5U10解析：选＝I＝Ω＝ 50 Ω，A、B 错； I ＝R＝50 A＝ 0.2 A，C 正确； U＝ IR ＝× 50V＝10 V， D 错．)如图 2－ 3－ 20 所示，电源内阻不计，已知 R1＝ 2 k Ω，R2＝ 3 k Ω，7.(2011 年辽宁大连高三模拟现用一个电阻为 6kΩ的电压表并联在 R2的两端，电压表的读数为 6 V ．若把它接在 a、 b 两点间，电压表的读数为()图 2－3－20A． 12 C．8 V V B．10VD．6 V答案： A8．(2011 年广州高二检测量 q 随时间变化的图象如图)一个阻值为R 的电阻两端加上电压U 后，经过电阻横截面的电荷2－ 3－ 21 所示，此图象的斜率可表示为()图 2－3－21A． U B． RU1D. R解析：选－ t 图象的斜率表示流过电阻R 的电流，由此可知，经过电阻R 的电流不变，由欧姆定律知，I ＝ UR，故C正确．9．为了测定小灯泡的伏安特点曲线，需要测得的电压范围尽可能大些，误差小些，为此，以下电路合适的是()图 2－3－22解析：选 D. 灯泡电阻比较小，电流表应该外接，电压范围尽可能大一些，滑动变阻器采用分压接法，应选项 D 正确．二、非选择题10．如图 2－ 3－ 23 所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把三个这样的灯泡串通后，接到电压恒定的12 V 电源上，求流过小灯泡的电流为________A，小灯泡的电阻为 ________Ω.图 2－3－23解析：三个小灯泡串通后接到12 V 的电源上，每个小灯泡两端的电压均为 4 V ，由小灯泡伏安特点曲线知U＝4 V 时， I＝0.4 A.由欧姆定律知R＝U/I＝4答案： 0.4 10Ω＝ 10 Ω.11．有一标有“ 6 V,1.5 W ”的小灯泡，现用图 2－ 3－ 24 甲所示电路测量，供应的器材除导线和开关外，还有：A．直流电源 6 V( 内阻不计 )B．直流电流表0～ 3 A(内阻Ω以下)C．直流电流表0～ 300 mA( 内阻约为 5 Ω)D．直流电压表0～ 15 V( 内阻约为15 k Ω)E．滑动变阻器10 Ω， 2 AF．滑动变阻器 1 k Ω， 0.5 A(1)实验中电流表应采用 ______，滑动变阻器应采用 ______． (用序号表示 )(2)试按图甲电路将图乙所示器材连成电路．图 2－3－24解析： (1) 选电流表实际上是选量程．先估计一下经过电流表的电流，由小灯泡的规格可知经过的电流最大不能够高出0.25 A ．因此选 C.在该题中滑动变阻器接成分压式，此时要求滑动变阻器的电阻比用电器的电阻小，最少应差不多；小灯泡的电阻在正常工作时约为24 Ω，因此滑动变阻器不能够选F，应选 E，但不应忘记还要核对一下电流可否会高出其赞同值， E 的最大赞同电流是 2 A，实验中的最大电流只有0.25 A，选 E 也是安全的．(2)答案： (1)C E (2)以下列图12．一根镍铬合金丝的两端加8 V 的电压，经过它的电流是时间为 50 s，那么有多少库仑的电荷量经过它？若是在它两端加电阻是多少？2 A，它的电阻是多少？若通电4 V 电压，则这根合金丝的解析：R＝U＝4Ω， q＝ It ＝ 100 C ，电阻仍为 4 Ω.I答案：4Ω100C 4Ω。

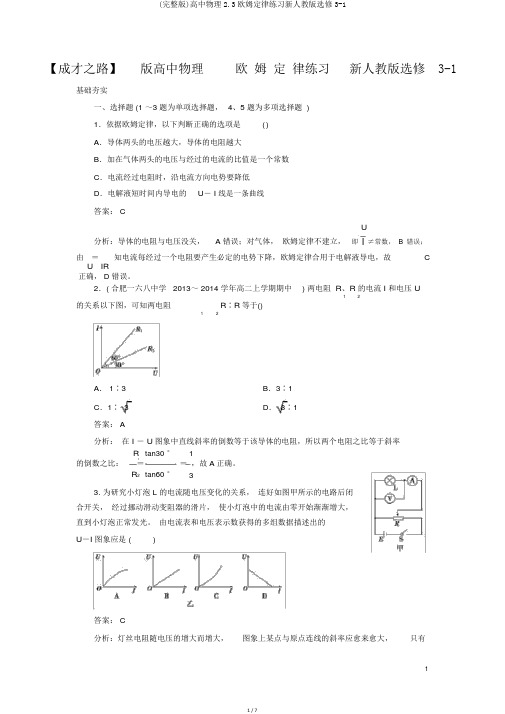

【成才之路】版高中物理欧姆定律练习新人教版选修 3-1基础夯实一、选择题 (1 ～3 题为单项选择题，4、5 题为多项选择题 )1．依据欧姆定律，以下判断正确的选项是()A．导体两头的电压越大，导体的电阻越大B．加在气体两头的电压与经过的电流的比值是一个常数C．电流经过电阻时，沿电流方向电势要降低D．电解液短时间内导电的U－ I 线是一条曲线答案： CU分析：导体的电阻与电压没关， A 错误；对气体，欧姆定律不建立，即I≠常数，B错误；由＝IR 知电流每经过一个电阻要产生必定的电势下降，欧姆定律合用于电解液导电，故 CU正确， D 错误。

2．( 合肥一六八中学 2013～ 2014 学年高二上学期期中) 两电阻R、R的电流I和电压U1 2的关系以下图，可知两电阻R∶R等于()1 2A． 1∶3 B．3∶1C．1∶ 3 D． 3∶1答案： A分析：在 I － U图象中直线斜率的倒数等于该导体的电阻，所以两个电阻之比等于斜率R tan30 ° 1的倒数之比： 1 ＝，故 A正确。

＝tan60 °R2 33.为研究小灯泡 L 的电流随电压变化的关系，连好如图甲所示的电路后闭合开关，经过挪动滑动变阻器的滑片，使小灯泡中的电流由零开始渐渐增大，直到小灯泡正常发光。

由电流表和电压表示数获得的多组数据描述出的U－I 图象应是()答案： C分析：灯丝电阻随电压的增大而增大，图象上某点与原点连线的斜率应愈来愈大，只有选项 C 正确。

4．依据欧姆定律，以下说法中正确的选项是( )A．由关系式U＝IR可知，导体两头的电压U由经过它的电流 I 和它的电阻 R共同决定B．由关系式R＝U/ I可知，导体的电阻跟导体两头的电压成正比，跟导体中的电流成反比C．由关系式I＝U/ R可知，导体中电流跟导体两头的电压成正比，跟导体的电阻成反比D．由关系式R＝U/ I可知，对一个确立的导体来说，所加的电压跟经过导体的电流的比值是必定值答案： CD分析： U＝ IR 和 I ＝U的意义不一样，能够说I 由 U和 R共同决定，但不可以说 U由 I 和 R R共同决定，因为电流产生的条件是导体两头存在电势差， A 错误， C 正确；能够利用U ＝计R I算导体的电阻，但 R与 U和 I 没关，B错误，D正确。

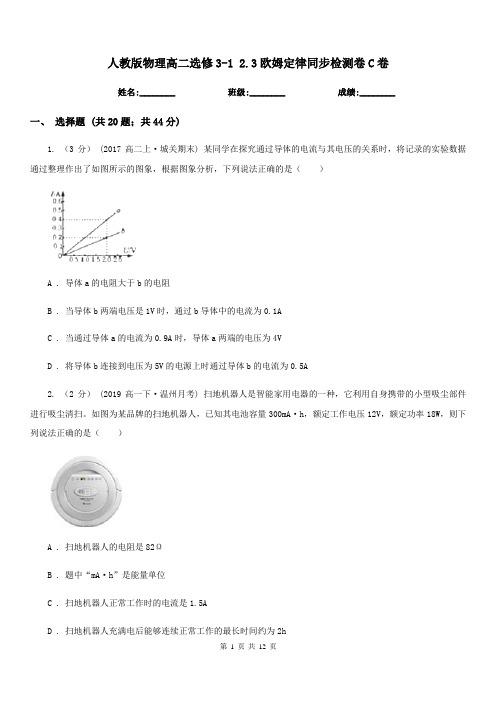

人教版物理高二选修3-1 2.3欧姆定律同步检测卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共20题；共44分)1. （3分） (2017高二上·城关期末) 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法正确的是（）A . 导体a的电阻大于b的电阻B . 当导体b两端电压是1V时，通过b导体中的电流为0.1AC . 当通过导体a的电流为0.9A时，导体a两端的电压为4VD . 将导体b连接到电压为5V的电源上时通过导体b的电流为0.5A2. （2分） (2019高一下·温州月考) 扫地机器人是智能家用电器的一种，它利用自身携带的小型吸尘部件进行吸尘清扫。

如图为某品牌的扫地机器人，已知其电池容量300mA·h，额定工作电压12V，额定功率18W，则下列说法正确的是（）A . 扫地机器人的电阻是82ΩB . 题中“mA·h”是能量单位C . 扫地机器人正常工作时的电流是1.5AD . 扫地机器人充满电后能够连续正常工作的最长时间约为2h3. （2分） (2019高一上·永州期末) 万有引力定律的发现，明确地向人们宣告：天上和地上的物体都遵循着完全相同的科学法则。

发现万有引力定律的科学家是（）A . 开普勒B . 第谷C . 牛顿D . 卡文迪许4. （2分） (2018高二上·金华月考) 粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，如图所示。

当A、B点接入电路中时，圆环消耗的电功率为P；当A、D点接入电路中时，圆环消耗的电功率为(电源内阻不计)（）A .B . PC .D . 3P5. （2分）关于电源的电动势，下列说法中不正确的是（）A . 电动势等于在电路中移送单位电荷时电源所提供的电能B . 电动势是表示电源把其他形式的能量转化为电能的本领的物理量C . 电动势等于内电压和外电压之和D . 电动势等于路端电压6. （2分） (2019高二上·延边期中) 有一个电流表G，内阻Rg＝30Ω，满偏电流Ig＝1mA。

高中物理人教版选修3-1第二章第3节欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共19题；共44分)1. （2分） (2017高二上·福建期末) 两电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大小之比R1：R2等于（）A .B . 3：1C .D . 1：32. （2分） (2016高二上·浦东期中) 如图所示电路中，电池内阻不计，在滑动变阻器滑片P向上滑到a端的过程中，两表的示数情况为（）A . 两电表示数都增大B . 两电表示数都减少C . 电压表示数减少，电流表示数增加D . 电压表示数增大，电流表示数减少3. （2分） (2019高二上·杭锦后旗月考) 图示电路中电阻R1、R2、R3的阻值相等，电池的内阻不计。

那么，开关K接通后流过R2的电流是K接通前的（）A .B .C .D .4. （2分） (2019高二上·新丰期中) 在如图所示的电路中，电源的电动势E＝3 V，内阻r＝1.0 Ω，R为滑动变阻器．当闭合开关S后，电流表示数为0.3 A，忽略电流表的内阻，则滑动变阻器接入电路的阻值为（）A . 8.0 ΩB . 9.0 ΩC . 10.0 ΩD . 11.0 Ω5. （2分） (2017高二上·永昌期末) 把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是（）A . P甲=P乙B . P甲=3P乙C . P乙=3P甲D . P乙＞3P甲6. （2分） (2017高二上·鄂尔多斯期中) 如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A . 将接线柱1、2接入电路时，每一小格表示0.04AB . 将接线柱1、2接入电路时，每一小格表示0.06AC . 将接线柱1、3接入电路时，每一小格表示0.02AD . 将接线柱1、3接入电路时，每一小格表示0.01A7. （2分） (2017高二上·景德镇期末) 对于图所示的电路，下列说法正确的是（）A . a、b两端接稳恒直流，灯泡将不发光B . a、b两端接交变电流，灯泡将不发光C . a、b两端由稳恒的直流电压换成有效值相同的交变电压，灯泡亮度相同D . a、b两端由稳恒的直流电压换成有效值相同的交变电压，灯泡亮度将会减弱8. （2分） (2019高二上·应县月考) 在如图甲所示的电路中，电源电动势为3.0 V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法正确的是（）A . 灯泡L1的电流为灯泡L2电流的2倍B . 灯泡L1的电阻为7.5 ΩC . 灯泡L2消耗的电功率为0.75 WD . 灯泡L3消耗的电功率为0.30 W9. （2分） (2017高二上·石家庄期中) 有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是（）A . a方式为“高”档B . b方式为“低”档C . c方式为“关”档D . d方式为“中”档10. （2分） (2017高二上·淄川期末) 下列说法中正确的是（）A . 通过导体的电流越大，则导体的电阻越小B . 把一导体拉长后，其电阻率增大，电阻值增大C . 磁感线都是从磁体的N极出发，到磁体的S极终止D . 磁感应强度的方向由磁场本身决定，与是否在磁场中放入通电导线无关11. （2分）如图甲所示，面积S=1m2的导体圆环内通有垂直于圆平面向里的磁场，磁场的磁感应强度B随时间t变化的关系如图乙所示（B取向里为正），以下说法正确的是（）A . 环中没有产生感应电流B . 环中产生顺时针方向的感应电流C . 环中产生的感应电动势大小为1 VD . 环中产生的感应电动势大小为2 V12. （3分） (2017高二上·合肥期末) 如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是（）A . 电流表读数变小，电压表读数变大B . 小电泡L变暗C . 电容器C上电荷量减小D . 电源的总功率变大13. （2分）截面直径为d，长为l的导线，两端电压为U，当这三个量中的一个改变时，对自由电子定向移动的平均速度的影响是：①电压U加倍时，自由电子定向移动的平均速率不变；②导线长度l加倍时，自由电子定向移动的平匀速率减为原来一半；③导线截面直径d加倍时，自由电子定向移动的平均速率不变；④导线截面直径d加倍时，自由电子定向移动平均速率加倍．其中正确的选项是（）A . ①③B . ②③C . ③④D . ①④14. （2分） (2017高二上·大庆期末) 两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100Ω，10W”和“20Ω，40W”，则它们的额定电流之比为（）A . ：5B . ：20C . ：10D . 1：2 00015. （3分） (2017高二上·陆丰期末) 如图所示，一直流电动机与阻值R=9Ω的电阻串连接在电源上，电源电动势E=20V，内阻r=1Ω，用理想电压表测出电动机两端的电压U=10V，已知电动机线圈电阻RM=1Ω，则（）A . 通过电动机的电流为10AB . 电动机的输入功率为100WC . 电动机发热消耗的功率为1WD . 电动机输出的功率为9W16. （3分） (2017高二上·晋江期末) 如图所示，E为电源，其内阻不可忽略，RT为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计．闭合开关S，当环境温度明显升高时，下列说法正确的是（）A . L变亮B . RT两端电压变大C . C所带的电荷量保持不变D . G中电流方向由a→b17. （3分） (2016高二上·双流期中) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（）A . 随着所加电压的增大，小灯泡的电阻不变B . 对应P点，小灯泡的电阻为R=C . 对应P点，小灯泡的电阻为R=D . 对应P点，小灯泡的功率为图中矩形PQOM所围面积大小18. （3分）一个T形电路如图所示，电路中的电阻R1=30Ω，R2=R3=20Ω．另有一测试电源，所提供电压恒为10V．以下说法正确的是（）A . 若将cd端短路，ab之间的等效电阻是50ΩB . 若将ab端短路，cd之间的等效电阻是32ΩC . 当ab两端接上测试电源时，cd两端的电压为4 VD . 当cd两端接通测试电源时，ab两端的电压为 6V19. （3分） (2017高二上·桐城期中) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（）A . 对应P点，小灯泡的电阻为R=B . 对应P点，小灯泡的电阻为R=C . 对应P点，小灯泡的功率为图中三角形POQ所围面积大小D . 对应P点，小灯泡的功率为图中矩形PQOM所围面积大小二、多选题 (共4题；共12分)20. （3分） (2017高二上·永昌期末) 如图所示的电路中，闭合开关S后，将滑动变阻器R的滑片P向上移动，则有（）A . V1表读数变小B . V2表读数变小C . A表读数变小D . 通过电阻R的电流变小21. （3分） (2016高二上·会宁期末) 用图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是（）A . 电压表的内电阻越小，测量越精确B . 电流表的内电阻越小，测量越精确C . 电压表的读数大于RX两端真实电压，RX的测量值大于真实值D . 由于电流表的分流作用，使RX的测量值小于真实值22. （3分） (2019高二上·龙川月考) 如图所示，直线A为某电源的U－I图线，曲线B为某小灯泡的U－I 图线，用该电源和小灯泡组成闭合电路时（）A . 电源的输出功率6WB . 电源的路端电压2VC . 电源的内阻为1D . 此时灯泡的功率4W23. （3分） (2019高二上·尚志月考) 陶瓷传感器可以用于分析气体中酒精蒸气的含量，常用于检查酒后驾驶的人员．如果司机饮酒．血液中的酒精成分会扩散到呼出的气体中，呼出的气体喷吹传感器，传感器的电阻将随酒精蒸气浓度发生相应的变化，从而可以检测血液中的酒精含量．某种陶瓷气敏传感器的电导（即电阻的倒数）与气体中酒精蒸气浓度C的关系如图甲所示．现用其组成如图乙所示的检测电路（电池内阻为r，电流表内阻不计）．对此．以下说法正确的是（）A . 此陶瓷气敏传感器的电阻与气体中酒精蒸气的浓度成正比B . 气体中酒精蒸气的浓度越大，则电流表指针偏转的角度越大C . 气体中酒精蒸气的浓度越大，则电池的路端电压越小，电阻R0两端的电压也越小D . 电池用的时间长了，电动势降低，内阻变大，则会导致测得的酒精浓度偏低三、填空题 (共2题；共5分)24. （2分）如图甲所示为一测量电解液电阻率的玻璃容器，P、Q为电极，设a=1m，b=0.2m，c=0.1m，当里面注满某电解液，且P、Q加上电压后，其U﹣I图线如图乙所示，当U=10V时，电解液的电阻为________Ω，电阻率为________Ω•m25. （3分） (2019高二上·鸡泽月考) 张明同学在测定某种合金丝的电阻率时：（1）用螺旋测微器测得其直径为________mm（如图甲所示）；（2）用20分度的游标卡尺测其长度为________cm（如图乙所示）；（3）用图丙所示的电路测得的电阻值将比真实值________(填“偏大”或“偏小”)。

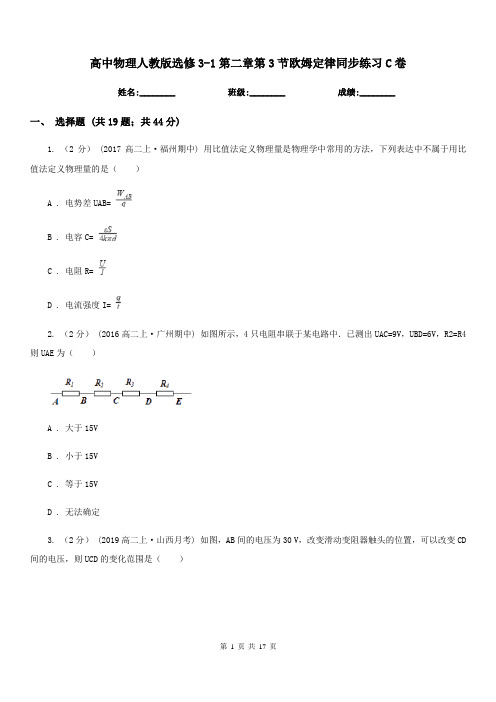

高中物理人教版选修3-1第二章第3节欧姆定律同步练习C卷姓名:________ 班级:________ 成绩:________一、选择题 (共19题；共44分)1. （2分） (2017高二上·福州期中) 用比值法定义物理量是物理学中常用的方法，下列表达中不属于用比值法定义物理量的是（）A . 电势差UAB=B . 电容C=C . 电阻R=D . 电流强度I=2. （2分） (2016高二上·广州期中) 如图所示，4只电阻串联于某电路中．已测出UAC=9V，UBD=6V，R2=R4则UAE为（）A . 大于15VB . 小于15VC . 等于15VD . 无法确定3. （2分） (2019高二上·山西月考) 如图，AB间的电压为30 V，改变滑动变阻器触头的位置，可以改变CD 间的电压，则UCD的变化范围是（）A . 0～10 VB . 0～20 VC . 10～20 VD . 20～30 V4. （2分） (2016高二上·浦东期中) 要使额定电压为40V，额定电流为10A的弧光灯接入110V的电路后能正常发光，可采用的办法是（）A . 并联一个4Ω、10A的电阻器B . 并联一个7Ω、10A的电阻器C . 串联一个4Ω、10A的电阻器D . 串联一个7Ω、10A的电阻器5. （2分） (2019高三上·珠海月考) 如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻（光敏电阻阻值随光照强度增强而减小）．当R 2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U．以下说法正确的是（）A . 若仅将R 2的滑动触头P向b端移动，则I不变，U增大B . 若仅增大A、B板间距离，则电容器所带电荷量不变C . 若仅用更强的光照射R 1 ，则I增大，U增大，电容器所带电荷量增加D . 若仅用更强的光照射R 1 ，则U变化量的绝对值与I变化量的绝对值的比值不变6. （2分） (2019高二上·迁西月考) 两电阻的电流I和电压U的关系如右图所示，可知两电阻的大小之比等于（）A .B . 3:1C .D . 1:37. （2分） (2019高二上·长治期中) 如图所示，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的曲线．用该电源与电阻R组成闭合电路，则（）A . 电源电动势3V，内阻2ΩB . 电阻R的阻值为0.5ΩC . 电源的总功率为6WD . 电源的效率为50%8. （2分） (2017高三上·玄武开学考) 如图所示电路，已知电源电动势为E，内阻为r，R0为固定电阻，当滑动变阻器R的触头向下移动时，下列论述不正确的是（）A . 灯泡L一定变亮B . 电流表的示数变小C . 电压表的示数变小D . R0消耗的功率变小9. （2分） (2019高二上·黄陵期中) 一个阻值为R的电阻两端加上电压U后，通过导体截面的电荷量q与通电时间t的图象如图所示.此图线的斜率(即tan θ)等于（）A . UB . RC .D .10. （2分） (2017高二上·青山期末) 如图所示，光滑金属导轨AC、AD固定在水平面内，并处在方向竖直向下、大小为B的匀强磁场中．有一质量为m的导体棒以初速度v0从某位置开始在导轨上水平向右运动，最终恰好静止在A点．在运动过程中，导体棒与导轨始终构成等边三角形回路，且通过A点的总电荷量为Q．已知导体棒与导轨间的接触电阻阻值恒为R，其余电阻不计．则（）A . 该过程中导体棒做匀减速运动B . 该过程中接触电阻产生的热量为 mv02C . 开始运动时，导体棒与导轨所构成回路的面积为S=D . 当导体棒的速度为 v0时，回路中感应电流大小为初始时的一半11. （2分） (2019高二上·吉林期中) 如图所示，a、b、c为不同材料做成的电阻，a与b的长度相等，b 的横截面积是a的3倍；a与c的横截面积相等，c的长度是a的2倍。
