锅炉受热面的作用及结构

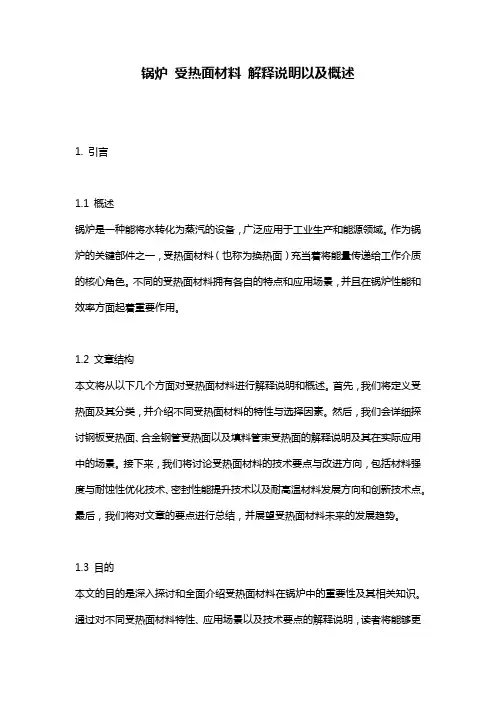

锅炉受热面材料解释说明以及概述1. 引言1.1 概述锅炉是一种能将水转化为蒸汽的设备，广泛应用于工业生产和能源领域。

作为锅炉的关键部件之一，受热面材料（也称为换热面）充当着将能量传递给工作介质的核心角色。

不同的受热面材料拥有各自的特点和应用场景，并且在锅炉性能和效率方面起着重要作用。

1.2 文章结构本文将从以下几个方面对受热面材料进行解释说明和概述。

首先，我们将定义受热面及其分类，并介绍不同受热面材料的特性与选择因素。

然后，我们会详细探讨钢板受热面、合金钢管受热面以及填料管束受热面的解释说明及其在实际应用中的场景。

接下来，我们将讨论受热面材料的技术要点与改进方向，包括材料强度与耐蚀性优化技术、密封性能提升技术以及耐高温材料发展方向和创新技术点。

最后，我们将对文章的要点进行总结，并展望受热面材料未来的发展趋势。

1.3 目的本文的目的是深入探讨和全面介绍受热面材料在锅炉中的重要性及其相关知识。

通过对不同受热面材料特性、应用场景以及技术要点的解释说明，读者将能够更好地理解受热面材料在锅炉中的作用，并且为未来的受热面材料改进与创新提供参考依据。

2. 受热面材料的定义与分类2.1 受热面的定义受热面是指锅炉内与燃料接触并受到高温和高压的部分，用于进行能量转移和传导。

它是锅炉中最重要的部件之一，直接影响着锅炉的性能和效率。

2.2 受热面材料的分类根据受热面材料的特性和用途，可以将其分为以下几类：2.2.1 钢板受热面：钢板是常见的受热面材料之一，具有良好的机械性能和导热性能。

常用于锅炉的壁板、头盖板等位置。

根据使用条件不同，钢板也可细分为低合金钢板、高合金钢板等。

2.2.2 合金钢管受热面：合金钢管由含有多种合金元素的特殊钢制成，具有较高的耐腐蚀性和耐高温性能。

在高温工况下，合金钢管广泛应用于锅炉中作为受热面来传达或吸收能量。

2.2.3 填料管束受热面：填料管束由多根小直径的管子组装而成，以增大受热面积，并提高能量传递效率。

锅炉结构及工作原理一、引言锅炉是一种用于产生蒸汽或热水的设备，广泛应用于工业生产和居民生活中。

本文将详细介绍锅炉的结构和工作原理。

二、锅炉结构1. 锅炉外壳：锅炉外壳是锅炉的主要承压部件，一般由钢板焊接而成。

外壳内部包含了多个燃烧室和传热面。

2. 燃烧系统：燃烧系统由燃烧器、燃烧室和燃烧控制装置组成。

燃烧器将燃料和空气混合后喷入燃烧室，通过燃烧产生高温燃烧气体。

3. 传热面：传热面是锅炉中的关键部件，用于将燃烧产生的热能传递给工作介质（蒸汽或热水）。

传热面一般包括水冷壁、烟管和水管等。

4. 水循环系统：水循环系统包括给水系统、蒸汽系统和排污系统。

给水系统用于补充锅炉中的水分，蒸汽系统用于将产生的蒸汽输送到需要的地方，排污系统用于排放废水和废气。

三、锅炉工作原理1. 燃烧过程：当燃料和空气进入燃烧室后，燃烧器点火使燃料燃烧，产生高温燃烧气体。

燃烧气体通过传热面，将热能传递给工作介质。

2. 传热过程：在传热面上，热能通过辐射、对流和传导的方式传递给工作介质。

水冷壁和烟管是主要的传热面，水冷壁通过水循环冷却，烟管内部流动着工作介质。

3. 水循环过程：给水系统将水送入锅炉，经过加热后转化为蒸汽或热水。

蒸汽通过蒸汽系统输送到需要的地方，热水通过循环泵回流到锅炉进行再次加热。

4. 控制系统：锅炉的控制系统用于监测和调节锅炉的运行状态。

控制系统包括温度、压力、流量等传感器和控制器，能够自动调节燃烧器的燃料供应和风量，保持锅炉的安全和高效运行。

四、锅炉的应用领域锅炉广泛应用于工业生产和居民生活中，主要包括以下几个领域：1. 工业生产：锅炉在化工、纺织、食品、造纸等行业中被用于提供热能，用于加热、蒸汽动力和生产过程中的其他需要热能的环节。

2. 电力发电：锅炉是火力发电和核能发电中的核心设备，通过燃烧产生的高温高压蒸汽驱动涡轮发电机产生电能。

3. 居民生活：锅炉在居民生活中被用于供暖和热水供应，通过燃烧产生的热能加热水或空气，提供舒适的生活环境。

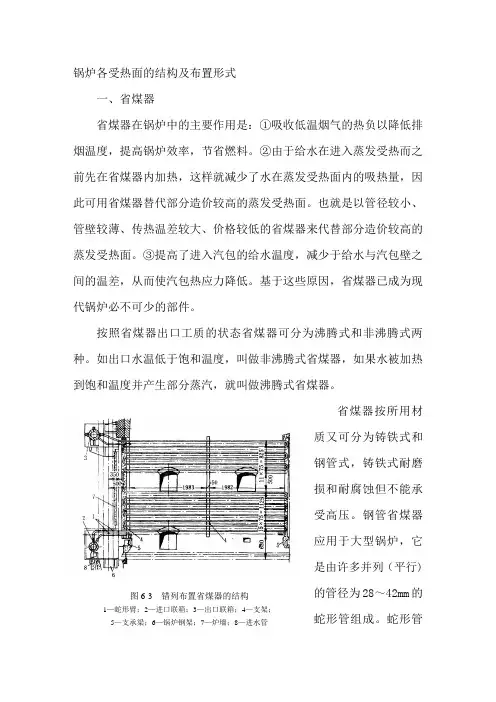

锅炉各受热面的结构及布置形式一、省煤器省煤器在锅炉中的主要作用是：①吸收低温烟气的热负以降低排烟温度，提高锅炉效率，节省燃料。

②由于给水在进入蒸发受热而之前先在省煤器内加热，这样就减少了水在蒸发受热面内的吸热量，因此可用省煤器替代部分造价较高的蒸发受热面。

也就是以管径较小、管壁较薄、传热温差较大、价格较低的省煤器来代替部分造价较高的蒸发受热面。

③提高了进入汽包的给水温度，减少于给水与汽包壁之间的温差，从而使汽包热应力降低。

基于这些原因，省煤器已成为现代锅炉必不可少的部件。

按照省煤器出口工质的状态省煤器可分为沸腾式和非沸腾式两种。

如出口水温低于饱和温度，叫做非沸腾式省煤器，如果水被加热到饱和温度并产生部分蒸汽，就叫做沸腾式省煤器。

省煤器按所用材质又可分为铸铁式和钢管式，铸铁式耐磨损和耐腐蚀但不能承受高压。

钢管省煤器应用于大型锅炉，它是由许多并列（平行)的管径为28～42mm 的蛇形管组成。

蛇形管可以顺列也可错列。

为使省煤器受热面结构紧凑，一般总是力求减小管间节距。

管子多数为错列布置。

错列布置省煤器的结构如图6—3所示。

蛇形管的两端分别与进口联箱和出口联箱相连，联箱一般布置在烟道外。

省煤器的管子固定在支架上，支架支承在横梁上而横粱则与锅炉钢架相连接。

省煤器管子一般为光管，为了强化烟气侧热交换和使省煤器结构更紧凑可采用鳍片管、肋片管和膜式受热面，它们的结构如图6—4所示。

焊接鳍片管省煤器所占据的空间比光管式大约少20％～25％，轧制鳍片管省煤器可使外形尺寸减少40％一50％。

鳍片管和膜式省煤器还能减轻磨损。

这主要是因为它比光管省煤器占有空间小，因此在烟道截面不变的情况下，可采用较大的横向节距。

从而使烟气流通截面增大，烟气流速下降磨损减轻。

肋片式省煤器主要特点是热交换面积明显增大，这对缩小省煤器的体积、减少材料消耗很有意义。

主要缺点是积灰比较严重。

省煤器蛇形管通常均取水平放置，以利于停炉时排水。

而且尽可能保持管内的水自下而上流动以利于强制流动的水动力特性和便于排除水被加热后所释放的空气，避免引起管内空气停滞产生内壁局部的氧腐蚀。

锅炉结构及工作原理锅炉是一种用于产生蒸汽或加热水的设备，广泛应用于工业生产、供暖和发电等领域。

它的结构和工作原理对于保证安全运行和高效能利用燃料至关重要。

本文将详细介绍锅炉的结构和工作原理。

一、锅炉结构1. 炉膛：炉膛是燃烧室，用于燃烧燃料。

常见的炉膛结构包括水管式、火管式和燃烧室式等。

炉膛内的燃料燃烧产生高温烟气，通过烟管或水管传热。

2. 烟管：烟管是连接炉膛和烟囱的管道，用于传递烟气。

烟管内壁通常覆盖有传热面，增加传热效果。

3. 水管：水管是连接炉膛和汽水容器的管道，用于传递热量。

水管内壁通常覆盖有传热面，将热量传递给水。

4. 汽水容器：汽水容器是用于分离蒸汽和水的装置，保证锅炉工作时的正常运行。

它通常分为汽包和水位计两部分。

5. 空气预热器：空气预热器用于预热燃烧所需的空气，提高燃烧效率。

它通常位于烟气通道上方，通过与烟气交换热量，将进入炉膛的空气预热至一定温度。

6. 烟囱：烟囱是排放烟气的管道，通常位于锅炉顶部。

它通过自然排烟或辅助设备（如引风机）排烟，保证燃烧产生的烟气能够顺利排出。

二、锅炉工作原理锅炉的工作原理是利用燃料的燃烧产生的热能，通过传热将水加热为蒸汽或热水。

1. 燃烧过程：燃料在炉膛内燃烧，产生高温烟气。

燃烧需要氧气，因此需要通过空气预热器预热进入炉膛的空气，提高燃烧效率。

2. 传热过程：传热是锅炉的核心过程，将燃烧产生的热量传递给水，使其加热为蒸汽或热水。

传热方式主要包括辐射传热、对流传热和传导传热。

- 辐射传热：炉膛内的高温烟气通过辐射作用，将热量传递给炉膛内的水管或烟管。

- 对流传热：烟气在烟管或水管内流动，通过对流作用，将热量传递给管壁和水。

- 传导传热：烟气通过烟管或水管的管壁，将热量传递给管壁内的水。

3. 蒸汽或热水产生：当水被加热至一定温度时，就会产生蒸汽或热水。

蒸汽通常用于驱动涡轮发电机或提供工业生产过程中的热能，热水则用于供暖或其他热水需求。

4. 安全保护装置：为了保证锅炉的安全运行，通常会配备一系列安全保护装置，如压力表、安全阀、水位计、燃烧器控制装置等。

锅炉结构及工作原理一、锅炉结构锅炉是一种能够将水转化为蒸汽的设备，常用于工业和家庭供暖、发电等领域。

锅炉的结构通常包括以下几个主要部分：1. 炉膛：炉膛是燃烧室，用于燃烧燃料产生热能。

炉膛通常由耐高温材料制成，内部包括燃烧器和燃料喷嘴。

2. 炉排：炉排位于炉膛底部，用于支撑燃料并使其燃烧。

炉排通常由金属材料制成，具有一定的强度和耐高温性能。

3. 水壁：水壁是锅炉的换热面，用于吸收炉膛中产生的热能并将其传递给水。

水壁通常由钢管或钢板制成，通过水循环来实现热能的传递。

4. 过热器：过热器位于锅炉的烟气通道中，用于将饱和蒸汽加热至一定温度，提高蒸汽的热能利用效率。

过热器通常由钢管制成，通过烟气和蒸汽之间的热交换实现。

5. 空气预热器：空气预热器用于将燃烧所需的空气预先加热，提高燃烧效率。

空气预热器通常由烟气和空气之间的热交换器构成。

6. 烟囱：烟囱用于排放锅炉燃烧产生的烟气和废气，确保锅炉运行期间的排放安全。

二、锅炉工作原理锅炉的工作原理是将燃料燃烧产生的热能通过水壁传递给水，使水变为蒸汽。

具体的工作过程如下：1. 燃料燃烧：燃料经过燃烧器和燃料喷嘴进入炉膛，在炉膛内与空气混合并点燃。

燃烧产生的高温烟气包含大量的热能。

2. 热能传递：燃烧产生的烟气通过炉膛的水壁，将热能传递给水。

烟气在水壁上的热交换过程中冷却，水则被加热并逐渐转化为蒸汽。

3. 过热：部分蒸汽经过水壁后进入过热器，通过与过热器内的烟气进行热交换，使蒸汽温度进一步提高。

4. 蒸汽输出：蒸汽输出至蒸汽管道，供应给需要使用蒸汽的设备或工艺。

5. 烟气排放：经过热能传递后的烟气通过烟囱排放至大气中，确保排放的烟气符合环保要求。

锅炉的工作原理可以通过控制燃料供应、调节燃烧器的燃烧强度、控制水循环等方式来实现对蒸汽产量和温度的调节。

同时，锅炉还需要进行定期的维护和清洁，以确保其正常运行和高效工作。

总结：锅炉是一种将水转化为蒸汽的设备，通过燃烧燃料产生热能，将热能传递给水，使水转化为蒸汽。

锅炉结构及‎工作原理锅炉结构及‎工作原理锅：是指锅炉的‎水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省‎煤器等设备‎组成。

（1）锅的任务是‎使水吸热，最后变化成‎一定参数的‎过热蒸汽。

其过程是：给水由给水‎泵打入省煤‎器以后逐渐‎吸热，温度升高到‎汽包工作压‎力的沸点，成为饱和水‎；饱和水在蒸‎发设备（炉）中继续吸热‎，在温度不变‎的情况下蒸‎发成饱和蒸‎汽；饱和蒸汽从‎汽包引入过‎热器以后逐‎渐过热到规‎定温度，成为合格的‎过热蒸汽，然后到汽轮‎机做功。

汽包：汽包俗称锅‎筒。

蒸汽锅炉的‎汽包内装的‎是热水和蒸‎汽。

汽包具有一‎定的水容积‎，与下降管，水冷壁相连‎接，组成自然水‎循环系统，同时，汽包又接受‎省煤器的给‎水，向过热器输‎送饱和蒸汽‎；汽包是加热‎，蒸发、过热三个过‎程的分解点‎。

下降管：作用是把汽‎包中的水连‎续不断地送‎入下联箱，供给水冷壁‎，使受热面有‎足够的循环‎水量，以保证可靠‎的运行。

为了保证水‎循环的可靠‎性，下降管自汽‎包引出后都‎布置在炉外‎。

联箱：又称集箱。

一般是直径‎较大，两端封闭的‎圆管，用来连接管‎子。

起汇集、混合和分配‎汽水保证各‎受热面可靠‎地供水或汇‎集各受热面‎的水或汽水‎混合物的作‎用。

（位于炉排两‎侧的下联箱‎，又称防焦联‎箱）水冷壁下联‎箱通常都装‎有定期排污‎装置。

水冷壁：水冷壁布置‎在燃烧室内‎四周或部分‎布置在燃烧‎室中间。

它由许多上‎升管组成，以接受辐射‎传热为主受‎热面。

作用：依靠炉膛的‎高温火焰和‎烟气对水冷‎壁的辐射传‎热，使水（未饱和水或‎饱和水）加热蒸发成‎饱和蒸汽，由于炉墙内‎表面被水冷‎壁管遮盖，所以炉墙温‎度大为降低‎，使炉墙不致‎被烧坏。

而且又能防‎止结渣和熔‎渣对炉墙的‎侵蚀；筒化了炉墙‎的结构，减轻炉墙重‎量。

水冷壁的形‎式：1.光管式2.膜式过热器：是蒸汽锅炉‎的辅助受热‎面，它的作用是‎在压力不变‎的情况下，从汽包中引‎出饱和蒸汽‎，再经过加热‎，使饱和蒸汽‎成为一定温‎度的过热蒸‎汽。
