桩基础施工工艺大全（图文并茂）桩基础施工工艺大全（图文并茂）常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成桩施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩；本条文简要介绍施工方法及其机械设备选择要点。

一、沉入桩基础常用的沉入桩有钢筋混凝土桩、预应力混凝土桩和钢管桩。

注：什么是沉入桩？沉入桩，是靠桩锤的冲击能量将预制桩打(压)入土中，使土被压挤密实，以达到加固地基的作用。

沉入桩所用的基桩主要为预制的钢筋混凝土桩和预应力混凝土桩。

沉入桩的施工方法主要有：锤击沉桩、振动沉桩、射水沉桩、静力压桩以及钻孔埋置桩等。

■（一）准备工作1．沉桩前应掌握工程地质钻探资料、水文资料和打桩资料。

2．沉桩前必须处理地上（下）障碍物，平整场地，并应满足沉桩所需的地面承载力。

3．应根据现场环境状况采取降噪声措施；城区、居民区等人员密集的场所不应进行沉桩施工。

4．对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。

5．贯人度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。

6．用于地下水有侵蚀性的地区或腐蚀性土层的钢桩应按照设计要求做好防腐处理。

（二）施工技术要点1．预制桩的接桩可采用焊接、法兰连接或机械连接，接桩材料工艺应符合规范要求。

2．沉桩时，桩帽或送桩帽与桩周围间隙应为5～lOmm;桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩身垂直度偏差不得超过0.5%。

3．沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打；根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。

锤击过程应采用重锤低击。

4．施工中若锤击有困难时，可在管内助沉。

5．桩终止锤击的控制应以控制桩端设计标高为主，贯人度为辅。

6．沉桩过程中应加强邻近建筑物、地下管线等的观测、监护。

注：什么是桩帽？桩帽是为了防止打入桩桩头被打坏而使用的一种施工设施，不属于建筑结构范围。

在桩基施工时为了保护桩不被打坏安装上桩帽主要起保护作用。

桩基础施工全流程一、桩基础施工前准备工作在进行桩基础施工之前，需要进行一系列的准备工作。

首先是对施工现场进行勘测，确定桩基础的位置和布置。

然后根据设计要求，确定桩的类型和规格。

接下来是进行桩基础的设计计算，包括桩的数量、桩的直径和长度等参数的确定。

最后是准备施工所需的材料和设备，包括钢筋、混凝土、桩机等。

二、桩基础施工的钢筋加工在进行桩基础施工之前，需要对钢筋进行加工。

首先是对钢筋进行验收，检查其质量和规格是否符合要求。

然后根据设计要求，对钢筋进行剪切、弯曲等加工，制作成所需的形状和尺寸。

三、桩基础施工的桩机安装在进行桩基础施工之前，需要安装桩机。

首先是选择合适的桩机型号，根据设计要求确定其参数和性能。

然后是对桩机进行安装和调试，确保其正常工作。

四、桩基础施工的桩孔开挖在进行桩基础施工之前，需要进行桩孔的开挖。

首先是确定桩孔的位置和尺寸，然后使用挖掘机等设备进行开挖。

在开挖过程中，需要注意保持桩孔的垂直度和平整度，以及避免对周围环境和结构物的影响。

五、桩基础施工的钢筋安装在进行桩基础施工之前，需要进行钢筋的安装。

首先是根据设计要求，在桩孔内部安装预埋钢筋。

然后根据桩的类型和要求，进行钢筋的加固和连接。

在安装过程中，需要注意保持钢筋的位置和间距，以及钢筋与桩身的贴合度。

六、桩基础施工的灌注混凝土在进行桩基础施工之前，需要进行灌注混凝土。

首先是根据设计要求，确定混凝土的配合比和施工工艺。

然后进行混凝土的搅拌和运输，将其倒入桩孔中。

在灌注过程中，需要注意控制混凝土的浇筑速度和均匀度，以及排除混凝土中的气泡。

七、桩基础施工的养护措施在进行桩基础施工之后，需要进行养护措施。

首先是对桩基础进行湿润养护，以保持混凝土的强度和稳定性。

然后是对桩基础进行覆盖保护，避免外界因素对其造成损害。

在养护过程中，需要注意定期检查和维护，及时处理出现的问题。

八、桩基础施工的验收与监测在进行桩基础施工之后，需要进行验收与监测工作。

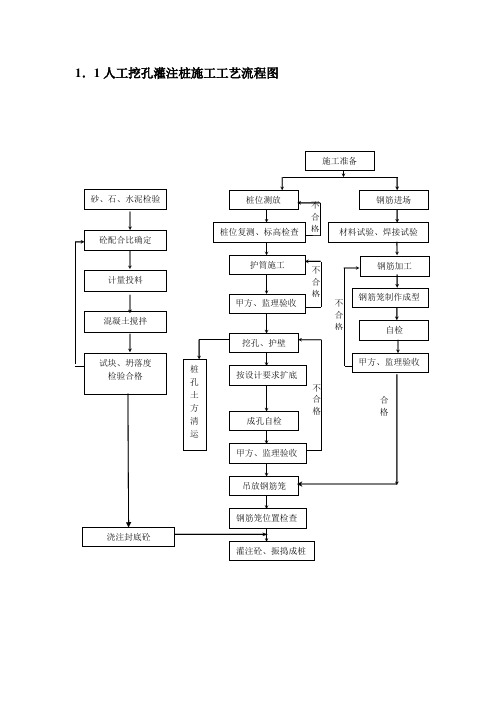

1．1人工挖孔灌注桩施工工艺流程图
2．钻孔灌注桩
2.1回转钻成孔正循环清孔工艺流程图
2.2回转钻成孔反循环清孔工艺流程图
2.3冲击成孔正循环清孔工艺流程图
2.4旋挖桩
旋挖钻进成孔工艺：旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻斗内，然后再由钻机提升装置和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。

对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥浆护壁。

而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥
浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。

其工艺流程图如下:
旋挖桩施工工艺流程图
3. 沉管灌注桩
3．1沉管灌注桩施工工艺流程图
3.2引孔沉管灌注桩施工工艺流程图
否
4．长螺旋压力灌注桩
4.1长螺旋压灌砼桩施工工艺
4.2长螺旋压浆桩施工工艺
5. 预制桩
5.1预制桩锤击沉桩法施工工艺
5.2预制桩静压法施工工艺流程
6．预压
6．1真空预压工艺流程图
7.搅拌桩
7.1喷浆搅拌桩施工工艺流程图
8.挤密桩
8.1振动沉管挤密碎石桩施工工艺流程图
8.2振冲挤密碎石桩施工工艺流程图。

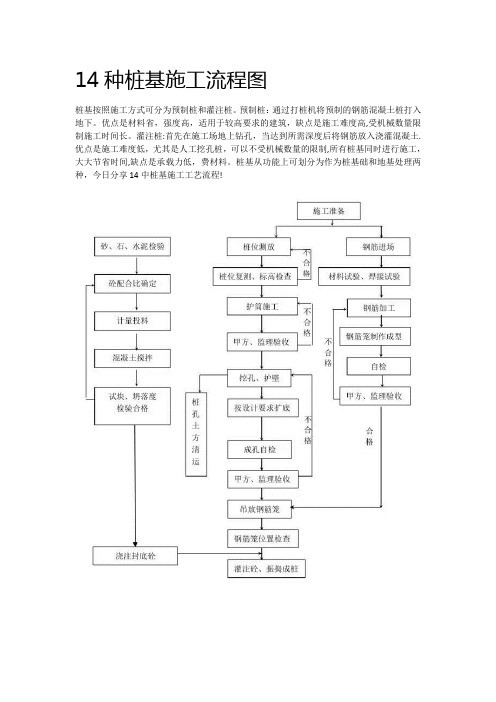

14种桩基施工流程图
桩基按照施工方式可分为预制桩和灌注桩。

预制桩：通过打桩机将预制的钢筋混凝土桩打入地下。

优点是材料省，强度高，适用于较高要求的建筑，缺点是施工难度高,受机械数量限制施工时间长。

灌注桩:首先在施工场地上钻孔，当达到所需深度后将钢筋放入浇灌混凝土.优点是施工难度低，尤其是人工挖孔桩，可以不受机械数量的限制,所有桩基同时进行施工，大大节省时间,缺点是承载力低，费材料。

桩基从功能上可划分为作为桩基础和地基处理两种，今日分享14中桩基施工工艺流程!。

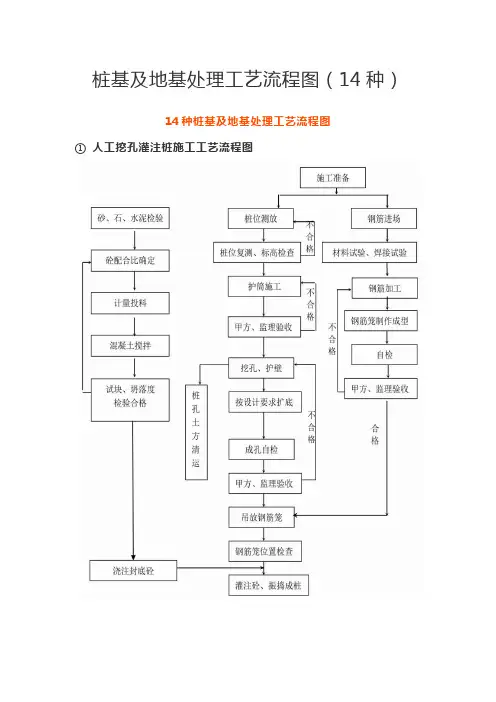

桩基及地基处理工艺流程图（14种）
14种桩基及地基处理工艺流程图
①人工挖孔灌注桩施工工艺流程图
②回转钻成孔正循环清孔工艺流程图
③回转钻成孔反循环清孔工艺流程图
④冲击成孔正循环清孔工艺流程图
⑤沉管灌注桩施工工艺流程图
⑥引孔沉管灌注桩施工工艺流程图
⑦长螺旋压灌砼桩施工工艺流程图
⑧长螺旋压浆桩施工工艺
⑨预制桩锤击沉桩法施工工艺流程图
⑩预制桩静压法施工工艺流程图
⑪真空预压工艺流程图
⑫喷浆搅拌桩施工工艺流程图
⑬振动沉管挤密碎石桩施工工艺流程图
⑭振冲挤密碎石桩施工工艺流程图。

史上最详细的管桩施工流程，图文并茂！一、桩基的基础知识1、桩基础桩基础是深基础中应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。

2、桩的作用桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。

3、桩的分类（1）按受力情况分类端承桩:是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考 .摩擦桩:完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考（2）按施工方法分类预制桩：根据沉入土中的方法，可分打入桩、水冲沉桩、振动沉桩和静力压桩等。

灌注桩：是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩。

灌注桩按成孔方法不同，有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、沉管灌注桩等。

二、预应力管桩预应力混凝土管桩生产流程滚管式打桩机导杆式打桩机步履式打桩机三点支撑履带式打桩机柴油锤液压锤特大型液压锤（带消音罩）1、管桩的适用范围（1）预应力高强混凝土管桩（代号PHC）、预应力混凝土管桩（代号PC）适用于工业与民用建筑的基础。

铁路、公路与桥梁、港口、水利、市政、构筑物等工程的基础设计也可使用。

（2）预应力混凝土薄壁管桩（代号PTC）适用于工业与民用建筑的基础。

（3）PHC桩、PC桩适用于抗震设防烈度不大于7度的地区；若使用于抗震设防烈度较高的地区，则需另行验算。

（4）PTC桩适用于抗震设防烈度小于7度的地区, 抗震设防烈度为7度的地区需另行验算；PTC桩不得用于抗震设防烈度大于7度的地区。

（5）当基础工程的环境、地质条件对管桩有侵蚀性时，应采取有效的技术措施。

（6）管桩主要考虑承受竖向荷载。

2、管桩基础的主要施工方法（1）锤击法：柴油锤、液压锤；（2）静压法：抱压式液压压桩机；顶压式液压压桩机抱压顶压联合式液压压桩机抱压振动液压压桩机（3）引孔打（压）法；（4）钻孔植桩法；（5）中掘法（直径≥600）。

桥梁承台桩基础施工流程一、前期准备。

要说这前期准备啊，那可老重要了。

施工场地得先平整好，就像咱们要在平地上搭积木似的，坑坑洼洼的可不行。

然后呢，测量放线得整得明明白白的。

这就好比给施工画个地图，告诉大家在哪打桩，可不能瞎整。

各种施工设备也得准备齐全，像钻机这种关键家伙，就跟战士上战场的枪一样，少了可不行。

还有材料方面，钢筋、混凝土这些材料得保证质量，就像咱们做饭得用新鲜食材一样，材料不好，这桩基础可就不结实啦。

二、钻孔。

接下来就到钻孔这一步啦。

钻机启动的时候，那动静可不小，嗡嗡嗡的，就像一个大力士在干活。

在钻孔的过程中，得时刻注意孔的垂直度，要是孔打歪了，那这桩可就成了歪脖子树，一点都不稳固。

而且啊，钻孔的时候还得控制好速度，不能太快也不能太慢。

太快了呢，可能会把孔壁搞坏，太慢了又会耽误工期。

这个时候啊，操作人员就像一个超级细心的艺术家，一点点地雕琢着这个孔。

在钻孔的过程中，还得把钻出来的土渣及时清理出去，不然它们在孔里捣乱，也会影响施工质量的。

三、清孔。

钻完孔之后啊，孔里肯定有不少残渣，这时候就得清孔啦。

清孔就像是给孔来个大扫除，把那些乱七八糟的东西都清理出去。

可以用一些专门的设备，像泥浆泵之类的。

清孔的时候得特别小心，要把孔底的沉渣清理干净，但又不能把孔壁给破坏了。

这就好比咱们擦窗户，要把脏东西擦掉，还不能把玻璃刮花了，是不是还挺有难度的呢？四、钢筋笼的制作与安放。

再说说钢筋笼。

钢筋笼就像是桩基础的骨架一样，可重要了。

制作钢筋笼的时候，那钢筋得按照规定的尺寸和间距来摆放，就像我们排队一样，整整齐齐的。

钢筋之间的连接也要牢固，不能松松垮垮的，不然这骨架可就散架了。

制作好钢筋笼之后，就得把它安放到孔里去。

放的时候要轻拿轻放，可不能把孔壁给碰坏了，就像把一个珍贵的宝贝小心翼翼地放进盒子里一样。

五、灌注混凝土。

最后就是灌注混凝土这一步啦。

混凝土可是桩基础的血肉啊。

灌注的时候要保证混凝土的质量，要按照规定的配合比来搅拌。
