中国石油大学《电力工程》期末考试试卷

学年第一一学期考试A卷**大学20201010～20201111学年第课程名称考试日期考生姓名学号专业或类别题号一二三四五总分累分人题分2318102524100签名得分考生注意事项：1、本试卷共页，请查看试卷中是否有缺页。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

备注：答案页码请参考《电气工程基础》温步瀛一、填空题(共23分)1、电力系统中继电保护有主保护和后备保护之分，当后备保护不是由本线路得分评卷人上的保护实现，称为远后备保护，当后备保护是由本线路的另一套保护实现，称为近后备保护。

（P16）2、电力系统中无功电源主要有同步发电机、调相机、线路充电功率、静止无功补偿器、电容器（列举四种）等。

（P120）3、对线路进行送电操作，应先合母线隔离开关、线路隔离开关最后合断路器。

（P30）4、电力系统和电气设备的接地，按其接地的目的不同分为工作接地、保护接地、三类。

（P253）5、电力系统的调压措施主要有利用发电机励磁调压、无功补偿、利用变压器分接头调压和改变线路参数；试利用变压器分接头调压原理选择变压器分接头：某企业由一台10/0.4kV变压器供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压侧电压为410V，该变压器分接头应接在+5%（2分）时才能保证低压侧的电压质量。

（P126）6、按照结构，高压配电线路可分为架空线路和电缆线路两大类。

（P42）7、低压配电系统的接线方式有：放射式接线、树干式接线及混合式、链式。

（P54）8、防雷装置有：避雷针、避雷线、避雷器。

（P260）二、选择题(单选题，每小题2分，共18分)1、供电系统短路故障中，一般危害最大的短路类型为（A）。

(P131)A、三相短路B、两相短路C、两相接地短路D、单相接地短路2、高峰负荷时升高电压至N U 05.1，低谷负荷时降低电压至N U 的中枢点电压调整方式为（B ）。

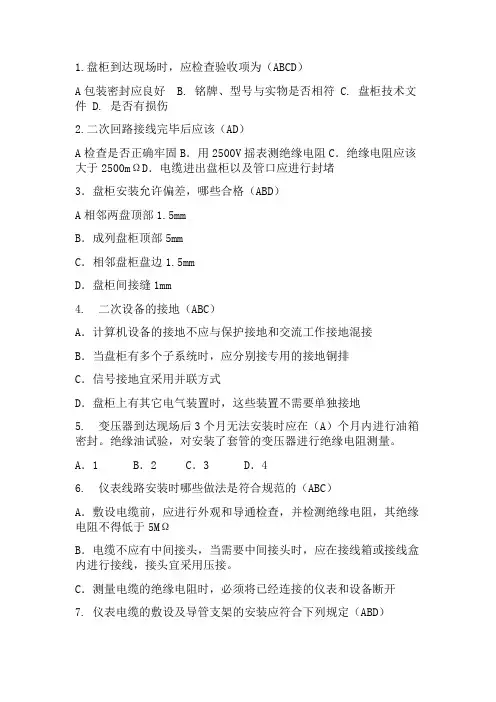

1.盘柜到达现场时，应检查验收项为（ABCD）A包装密封应良好 B. 铭牌、型号与实物是否相符 C. 盘柜技术文件 D. 是否有损伤2.二次回路接线完毕后应该（AD）A检查是否正确牢固B．用2500V摇表测绝缘电阻C．绝缘电阻应该大于2500mΩD．电缆进出盘柜以及管口应进行封堵3．盘柜安装允许偏差，哪些合格（ABD）A相邻两盘顶部1.5mmB．成列盘柜顶部5mmC．相邻盘柜盘边1.5mmD．盘柜间接缝1mm4. 二次设备的接地（ABC）A．计算机设备的接地不应与保护接地和交流工作接地混接B．当盘柜有多个子系统时，应分别接专用的接地铜排C．信号接地宜采用并联方式D．盘柜上有其它电气装置时，这些装置不需要单独接地5. 变压器到达现场后3个月无法安装时应在（A）个月内进行油箱密封。

绝缘油试验，对安装了套管的变压器进行绝缘电阻测量。

A．1 B．2 C．3 D．46. 仪表线路安装时哪些做法是符合规范的（ABC）A．敷设电缆前，应进行外观和导通检查，并检测绝缘电阻，其绝缘电阻不得低于5MΩB．电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内进行接线，接头宜采用压接。

C．测量电缆的绝缘电阻时，必须将已经连接的仪表和设备断开7. 仪表电缆的敷设及导管支架的安装应符合下列规定（ABD）A．导管弯曲角度应不低于90度B．导管弯曲半径应大于等于电缆最小允许弯曲半径C．电缆导管与检测元件或现场仪表间应该采用直接连接D．在隧道内敷设的电缆，应在支架上或桥架内8. 盘柜中回路电压超过380V的端子板应有足够的绝缘并涂以（C）色标识。

A．黄B．绿C．红D．蓝9、架空电力线路电容器的试验项目应包括（ab）第十部分A、测量绝缘电阻B、测量电容值C、短时工频耐压试验D、操动机构的试验10、架空电力线路在竣工验收合格后投运前，应进行下列竣工试验（abcd）第十一部分A、核对线路相位B、测定线路绝缘电阻C、以额定电压对空载线路冲击合闸3次D、带负荷运行24h11、电力电缆与热力管道、热力设备之间的净距，在平行与交叉时各允许为多少（A）m。

1.现代电力系统由哪些部分组成?答: 电力系统是由发电厂、输电系统、配电系统和负荷组成的整体.2.三相导线损耗与哪些参数有关?答:I为线路电流,RL为单回路电阻,P为三相线路的输送功率, ρ为导线电阻率，l为导线长度，S为导线截面积，cos φ为负载功率因数，UN为三相线路的线电压。

假定P,l，cos φ及ρ已经确定，那么线损就由截面积和线电压决定。

3.电力系统有哪些发展趋势，其优点有哪些？1.能源开发与环境保护的协调2.电源结构的优化配置3.灵活交流输电与新型直流输电4.现代能量管理系统5.电能质量新标准6.电力市场的兴起4.解释电力系统基本参量的含义。

答：1总装机容量——系统中所有发电机组额定有功功率的总和，以兆瓦（MW）计。

2年发电量——系统中所有发电机组全年所发电能的总和，以兆瓦时（MW.h）计。

3最大负荷——指规定时间（一天、一月或一年）内电力系统总有功功率负荷的最大值，以兆瓦（MW）计。

4年用电量——接在系统上所有用户全年所用电能的总和，以兆瓦时（MW.h）计。

5额定频率——我国规定的交流电力系统的额定频率为50赫（Hz）。

6最高电压等级——，指电力系统中最高电压等级的电力线路的额定电压，以千伏（KV）计。

5.说明用电设备、线路、发电机与变压器的额定电压之间的关系。

答：各用电设备的额定电压取与线路的额定电压相等。

发电机的额定电压将比线路额定电压高出5%。

变压器一次测额定电压取等同于用电设备额定电压。

变压器二次侧额定电压应较线路额定电压高5%。

直接与发电机相连的升压变压器一次测额定电压取等于发电机额定电压。

6.电力系统中性点接地方式有哪些，并画出示意图。

答：中性点直接接地、不接地或经电抗器接地7.电力负荷分为哪三级，并简述之。

答：一级负荷，对一级负荷中断供电，将可能造成生命危险、设备损坏、破坏生产过程、使大量产品报废，给国民经济造成重大损失，使市政生活发生混乱。

二级负荷，对二级负荷停止供电，将造成大量减产，交通停顿，使城镇居民生活收到影响等。

电力工程基础期末复习题电力工程基础期末复习题电力工程是现代社会不可或缺的基础设施之一，负责供应电力以满足人们的生活和工作需求。

作为电力工程的学生，掌握基础知识和技能至关重要。

下面是一些电力工程基础的期末复习题，希望对大家的复习有所帮助。

一、基础理论1. 什么是电力工程？它的主要任务是什么？2. 请简要解释电压、电流和电阻的概念。

3. 什么是交流电和直流电？它们的特点和应用有何区别？4. 请解释电力系统中的三相电和单相电的概念。

5. 请简要介绍电力系统的组成部分。

二、电力系统分析1. 请解释电力系统的负荷流动和电力流动。

2. 什么是短路电流？它对电力系统有何影响？3. 请简要解释电力系统中的潮流计算。

4. 请解释电力系统中的电压稳定和无功补偿。

5. 请解释电力系统中的故障分析和故障定位。

三、电力设备与保护1. 请介绍电力变压器的工作原理和分类。

2. 什么是电力电缆？它的主要特点和应用有哪些？3. 请解释电力系统中的保护与自动化。

4. 请介绍电力系统中的继电器和断路器。

5. 请简要介绍电力系统中的避雷器和隔离开关。

四、电力工程实践1. 请简要介绍电力工程中的测量与仪表。

2. 什么是电力系统的调度与运行管理？3. 请解释电力系统中的电力质量问题。

4. 请介绍电力系统中的电能计量与电费计算。

5. 请简要介绍电力工程中的节能与环保措施。

以上是一些电力工程基础的期末复习题，涵盖了基础理论、电力系统分析、电力设备与保护以及电力工程实践等方面的知识。

复习时，可以结合教材、课堂笔记和相关实践经验进行巩固和理解。

同时，建议通过解答习题、做模拟考试等方式进行自测，加深对知识的理解和记忆。

电力工程是一个广阔而复杂的领域，需要综合运用多学科知识和技能。

希望大家认真复习，加深对电力工程基础知识的理解和掌握，为今后的学习和实践打下坚实的基础。

祝愿大家顺利通过期末考试，取得优异的成绩！。

《电工电子学》综合练习题一、单选题1、图示电路中，对负载电阻R L 而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。

(a)理想电压源(b)理想电流源 (c)不能确定U R L+2、已知图示电路中的U S1.，U S2和I 均为正值，则供出功率的电源是( )。

(a)电压源U S1(b)电压源U S2 (c)电压源U S1和U S2US223、当三相交流发电机的三个绕组接成星形时，若线电压u BC =3802sin ωt V ，则相电压u B =( )。

(a)220290sin()ωt +︒V (b)220230sin()ωt -︒V (c)2202150sin()ωt -︒ V 4、已知某负载无功功率Q=3kVar ，功率因数为0.8，则其视在功率S 为( ) 。

(a)2.4kVA(b)3kVA(c)5kVA5、电路如图所示，二极管为理想元件，u i =6sin ωt V ，U =3V ，当ωt =π2瞬间，输出电压u O 等于( )。

(a)0V (b)6V (c)3VDu O6、原处于放大状态的电路如图所示，已知R 1=5k Ω，R 2=15k Ω，R 3=10k Ω，R C =2k Ω，R E =2k Ω,当电阻R 2不慎被短路后(如图),该电路中的晶体管处于( )。

(a)截止状态(b)放大状态 (c)饱和状态R 1R 2R 3+U CCV7、正弦交流电路中，电容元件的端电压有效值保持不变，因电源频率变化使其电流减小，据此现象可判断频率( )。

(a)升高(b)降低(c)无法判定8、已知某三相四线制电路的线电压∠380=B A U 13︒V ，∠380=CB U －107︒V ，∠380=AC U 133︒V ，当t=12s 时，三个相电压之和为( )。

(a)380V (b)0V(c)380 2 V9、电路如图所示，二极管D 1、D 2为理想元件，判断D 1、D 2的工作状态为( ) (a)D 1导通，D 2截止 (b)D 1导通，D 2导通 (c)D 1截止，D 2导通 (d)D 1截止，D 2截止D 112V R10、电路如图所示，R F 引入的反馈为( )。

电力工程期末考试试题# 电力工程期末考试试题## 一、选择题（每题2分，共20分）1. 电力系统中，并联补偿装置主要用于：A. 提高电压B. 降低电压C. 改善功率因数D. 增加系统容量2. 以下哪项不是电力系统自动化的主要功能：A. 数据采集B. 故障分析C. 人工操作D. 系统监控3. 电力系统中，短路故障通常发生在：A. 发电机内部B. 变压器内部C. 线路上D. 所有选项4. 电力系统稳定性分析中，静态稳定是指：A. 系统在受到小扰动后能自行恢复到稳定状态B. 系统在受到大扰动后能自行恢复到稳定状态C. 系统在任何扰动下都能保持稳定D. 系统在任何扰动下都不能保持稳定5. 以下哪种设备不是电力系统中的一次设备：A. 断路器B. 隔离开关C. 继电保护装置D. 变电站控制室## 二、简答题（每题10分，共30分）1. 简述电力系统负荷预测的重要性及其常用方法。

2. 描述电力系统继电保护的基本任务及其设置原则。

3. 解释电力系统中的“无功功率”及其对电力系统的影响。

## 三、计算题（每题25分，共50分）1. 假设有一个简单的电力系统，包括一个发电机和一条输电线路。

发电机的额定功率为100MW，线路的电阻为0.5Ω/km，线路长度为50km。

请计算在满负荷运行时线路上的电压降，并给出相应的功率损耗。

2. 考虑一个三相四线制的电力系统，已知系统的额定电压为380V，负载为星形连接，每相负载的阻抗为(5+j3)Ω。

假设系统三相平衡，请计算系统的有功功率、无功功率和视在功率。

## 四、论述题（共20分）1. 论述智能电网技术在现代电力系统中的应用及其带来的变革。

注意：考生在答题时，请确保答案清晰、条理分明，并在规定时间内完成所有题目。

祝各位考生考试顺利！。

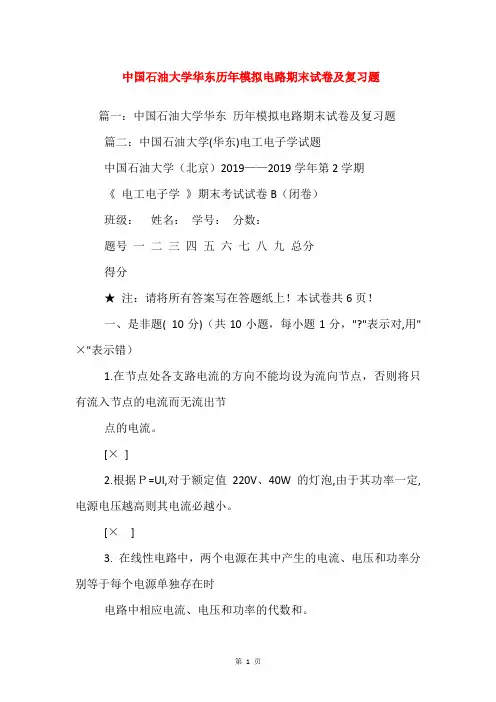

中国石油大学华东历年模拟电路期末试卷及复习题篇一：中国石油大学华东历年模拟电路期末试卷及复习题篇二：中国石油大学(华东)电工电子学试题中国石油大学（北京）2019——2019学年第2学期《电工电子学》期末考试试卷B（闭卷）班级：姓名：学号：分数：题号一二三四五六七八九总分得分★注：请将所有答案写在答题纸上！本试卷共6页！一、是非题( 10分)（共10小题，每小题1分，"?"表示对,用"×"表示错）1.在节点处各支路电流的方向不能均设为流向节点，否则将只有流入节点的电流而无流出节点的电流。

[×]2.根据Ｐ=UI,对于额定值220V、40W的灯泡,由于其功率一定,电源电压越高则其电流必越小。

[×]3. 在线性电路中，两个电源在其中产生的电流、电压和功率分别等于每个电源单独存在时电路中相应电流、电压和功率的代数和。

[×]4.串联谐振时电流最大,因此加大外施电压以加大电流,也可使电路获得谐振。

[×]5.一个电路中含有储能元件，电路中就一定会产生过渡过程。

[ ? ]6．运算放大器的输入电压接近于零，因此，将输入端短路，运算放大器仍可以正常工作。

[×]7．当反向电压小于反向击穿电压时，晶体二极管的反向电流极小；当反向电压大于反向击穿电压时，其反向电流迅速增大。

[ ? ]8．要使交流放大器的输出电压稳定，提高带载能力，一定要引入电压负反馈。

[? ]9．主从ＪＫ触发器输出状态转换发生在ＣＰ信号的高电平期间。

[×]10．（[×] Ａ＋Ｂ）?（Ａ＋Ｃ）＝ＡＣ＋ＡＢ二、单项选择题：在下列各题中，将唯一正确的答案代码写在。

中国石油大学(华东)电工电子试卷中国石油大学(北京)《电工电子学》期末XXXX试卷乙(闭卷)班:姓名:学生编号:分数:问题一二三四五六七八九总分注:请把所有的答案写在答题纸上！这篇试卷总共有6页！一、对或错(10分) (共10项，每项1分，“对”表示正确，“错”表示错误)。

1.不能将节点处每个分支的电流方向设置为流向节点，否则，只有流入节点的电流会在没有电流流出节点的情况下流动。

[×] 2。

根据P=UI，对于额定值为220伏和40瓦的灯泡，电源电压越高，电流越小。

[× ]3。

在线性电路中，当每个电源分别存在时，两个电源产生的电流、电压和功率分别等于电路中相应的电流、电压和功率的代数和。

[× ]4。

当串联谐振发生时，电流最大，因此增加外加电压以增加电流也可以使电路谐振。

[× ]5。

如果电路包含能量存储元件，则电路中肯定会发生转换过程。

[] 6。

运算放大器的输入电压接近于零，因此如果输入端短路，运算放大器仍能正常工作。

[×] 7。

当反向电压小于反向击穿电压时，晶体二极管的反向电流极小；当反向电压大于反向击穿电压时，其反向电流迅速增加。

[] 8。

为了稳定交流放大器的输出电压，提高负载能力，必须引入负电压反馈。

[] 9。

主从JK触发器的输出状态转换发生在高电平CP信号期间。

[× ]10。

(A+B)(A+C)=AC+AB[×]第二，选择题:在下列问题中，在答题纸上写出唯一正确的答案代码，并写出问题编号(共10项，每题1分，共10分)1.众所周知，在图中所示的电路中，US=2 V，IS=2 A。

电阻器R1和R2消耗的工作速率由(c)提供。

(a)电压力源(b)电流源(c)电压力源和电流源2.在图中所示的电路中，已知US=15 V，并且点A处的电势V A 为((A))。

(a)-名称:学生编号:分数:问题一二三四五六七八九总分注:请把所有的答案写在答题纸上！这篇试卷总共有6页！一、对或错(10分) (共10项，每项1分，“对”表示正确，“错”表示错误)。

中国石油大学（华东）22春“电气工程及其自动化”《高电压技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.以下哪种材料具有憎水性?()A.金属B.电瓷C.玻璃D.硅橡胶参考答案：D2.冲击系数是()放电电压与静态放电电压之比。

A.0.25B.0.5C.0.75D.1参考答案：B3.若导线上方架有避雷线，则导线上的感应过电压()。

A.降低B.升高C.不变D.为零参考答案：A4.为了使绝缘子串的电压分布得到改善，我们可以在绝缘子串的导线处安装()。

A.金具B.均压环C.套管D.绝缘子5.雷电绕过避雷线直击于线路的概率()。

A.平原地区比山区高B.与系统接地方式有关C.平原地区比山区低D.与系统接地方式无关参考答案：C6.在大气条件下，流注理论认为放电发展的维持是靠()。

A.碰撞游离的电子B.光游离的光子C.热游离的离子D.表面游离的电子参考答案：B7.对于某些大型被试品，可以用测量“吸收比”的方法代替单一稳态电阻的测量，一般用在两个时间绝缘电阻的比值计算吸收比，这两个时间是()。

A.15s，60sB.20s，60sC.1min，10minD.2min，10min参考答案：A8.超高压输电线路防雷措施最普遍使用的是()。

A.避雷针B.避雷线C.避雷器D.放电间隙参考答案：B用西林电桥测量介质损耗角正切，可以灵敏地发现()。

A.绝缘普遍性受潮B.绝缘局部磨损C.绝缘的局部受潮D.绝缘中有小气泡参考答案：A10.固体绝缘在直流电压下的工作电场强度和交流电压下的工作电场强度有可能存在一定的大小差异，以下表述正确的是()。

A.直流下的工作电场强度较大B.交流下的工作电场强度较大C.一样大D.大小与电压形式无关参考答案：A11.衡量电介质损耗的大小用()表示。

A.相对电介质B.电介质电导C.电介质极化D.介质损失角正切参考答案：D12.极化时间最短的极化类型是()。

A.电子式极化B.离子式极化C.偶极子式极化D.夹层介质界面极化参考答案：A下列因素中，不会影响液体电介质击穿电压的是()。

电气工程期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是电力系统的基本组成部分？A. 发电机B. 变压器C. 电动机D. 继电器答案：D2. 在交流电路中，电流和电压的相位关系是：A. 同相B. 反相C. 无关系D. 相位差为90度答案：D3. 以下哪个不是电磁场理论中的基本方程？A. 高斯定律B. 法拉第电磁感应定律C. 欧姆定律D. 安培环路定理答案：C4. 电力系统故障分析中，最常见的故障类型是：A. 短路B. 断路C. 过载D. 欠载答案：A5. 以下哪个不是电力电子技术的应用领域？A. 电机驱动B. 电源管理C. 无线通信D. 可再生能源答案：C6. 在三相交流电路中，星形连接的线电流是相电流的：A. 1/√3倍B. √3倍C. 2倍D. 相等答案：B7. 变压器的原边和副边的电压比与它们的匝数比的关系是：A. 相等B. 成反比B. 成正比D. 无关系答案：C8. 电力系统中，保护装置的作用是：A. 提高效率B. 节约能源C. 保证安全D. 增加容量答案：C9. 以下哪个不是电力系统自动化的组成部分？A. 监控B. 通信C. 调度D. 维修答案：D10. 在电力系统中，提高功率因数的目的是：A. 增加功率B. 降低损耗C. 增加电压D. 减少电流答案：B二、简答题（每题10分，共30分）1. 简述同步发电机的工作原理。

答案：同步发电机利用转子的旋转磁场与定子的导线圈相互作用产生感应电动势，从而实现机械能向电能的转换。

2. 描述一下电力系统中的短路故障及其对系统的影响。

答案：短路故障是指电力系统中的两个或多个导体在非正常连接点发生连接，导致电流急剧增大。

这种故障会导致设备损坏，供电中断，甚至可能引发火灾。

3. 解释什么是功率因数，并说明提高功率因数的意义。

答案：功率因数是实际功率与视在功率的比值，表示电力系统中电能的有效利用程度。

提高功率因数可以减少线路损耗，提高电网的传输效率，降低能源消耗。

2012—2013学年第一学期《电力工程》试卷(适用专业：电气10)专业班级姓名学号开课系室电气工程系考试日期 2013年12月 6日题号一二三总得分得分阅卷人一、填空题 (32)1．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

6.电压调整的措施有_改变发电机端电压_、_改变变压器变比_、_改变电网无功分布、_降低输电线电抗等。

7.衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。

3、列举四种无汇流母线的电气设备连接方式：单元接线、外桥接线、内桥接线、角形接线。

8.高压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验。

9.三绕组变压器分接头分别是装于_高、_中_压侧。

10.对继电保护装置的基本要求是_选择性_、_速动性、_灵敏性、_可靠性_。

11.电流的I、II、III段保护分别是_无时限电流速断保护、带时限电流速断保护、定时限过电流保护。

二、简答题 (30)1、大接地和小接地电流系统的接线方式分别包括哪些？各有什么特点？答：大接地电流系统中性点直接接地；小接地电流系统包括中性点不接地和中性点经消弧线圈接地。

中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流不大，中性点经消弧线圈接地系统比不接地系统的单相接地电流小，绝缘要求比较低。

2、高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通或切断电路的控制电器。

隔离开关与其配合的原则是：先通后断。

即停止供电时，隔离开关相对断路器“先通后断”，母线隔离开关相对线路隔离开关也是“先通后断”。

供电工程期末考试题及答案一、选择题（每题2分，共20分）1. 供电工程中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变压器C. 电表D. 负载答案：C2. 电力系统中，用于控制和保护电力系统的设备是：A. 断路器B. 继电器C. 电流表D. 电压表答案：B3. 在供电工程中，以下哪个不是电力系统的运行状态？A. 稳态B. 瞬态C. 过渡态D. 非工作态答案：D4. 电力系统中，用于测量电压的仪器是：A. 电流表B. 电压表C. 功率表D. 频率表答案：B5. 供电系统中，下列哪项不是电力系统的基本功能？A. 电能传输B. 电能分配C. 电能储存D. 电能转换答案：C6. 电力系统中，用于调整电压的设备是：A. 发电机B. 变压器C. 断路器D. 继电器答案：B7. 在供电工程中，下列哪项不是电力系统的保护措施？A. 过载保护B. 短路保护C. 电压保护D. 频率保护答案：D8. 电力系统中，用于测量电流的仪器是：A. 电流表B. 电压表C. 功率表D. 频率表答案：A9. 供电系统中，下列哪项不是电力系统的基本组成元件？A. 导线B. 绝缘体C. 电缆D. 电阻器答案：D10. 电力系统中，用于测量功率的仪器是：A. 电流表B. 电压表C. 功率表D. 频率表答案：C二、填空题（每空2分，共20分）1. 供电工程中的________是指在一定时间内，电能供应的可靠性和连续性。

答案：供电可靠性2. 在供电工程中，________是指电力系统在正常运行条件下，能够满足用户需求的能力。

答案：供电能力3. 供电工程中，________是指在电力系统中，电能的传输和分配过程中，电能损失的最小化。

答案：电能节约4. 供电系统中的________是指在电力系统中，对电能进行转换、分配和控制的设备和设施。

答案：供电设备5. 在供电工程中，________是指电力系统在发生故障时，能够迅速恢复正常运行的能力。

《电力系统继电保护》综合复习资料一、填空题1、按90°接线的功率方向继电器用于阻抗角为60°的被保护线路上，要使继电器最灵敏，继电器的内角应为________°，最灵敏角为_______°。

2、若方向阻抗继电器和全阻抗继电器的整定值相同，___________ 继电器受过渡电阻影响大，________继电器受系统振荡影响大。

3、发电机低压过电流保护，电流元件应采用________接线，电压元件采用_________接线。

4、保护用电流互感器除用常规条件选择外，还应进行________________校验。

5、对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：、速动性、、可靠性。

即保护的四性。

6、在继电保护整定计算中，通常要考虑系统的____________、____________两种极端运行方式。

7、限时电流速断保护的保护范围要求达到____________________。

8、阻波器是由电感线圈与并联组成的回路，其谐振频率为。

9、中性点直接接地系统，当发生单相金属性接地时，故障点故障相电压、电压最高，零序电压为零。

10、全阻抗继电器和方向阻抗继电器均按躲过最小工作阻抗整定，当线路上发生短路时，继电器灵敏度高。

11、微机保护的数字滤波是用实现的。

12、电力系统的运行状态指电力系统在不同运行条件下的系统与设备的工作状态，分为、、。

13、电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

14、为了能尽量利用重合闸所提供的条件加速切除故障，继电保护与之配合时，一般采用、两种方式。

二、选择题1、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。

(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变(D)一次电流倍数等于12、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（）。

2011—2012学年第1学期《电路分析》试卷专业班级姓名学号开课系室电气工程系考试日期 2012年1月8日一、填充题：在下列各题中，请将题中所要求的解答填入题干中的各横线上方内。

(本大题共7小题，总计28分)1、(本小题3分)图示电路中电阻R 吸收的功率P ＝________W2、(本小题6分)图示电路中，若两个网孔电流的绕向均为顺时针方向，应用网孔电流法求电流I 1和I 2的方程为____________________、___________________,由此可解得I 1 = ________A, I 2 =________A 。

3、(本小题4分)用叠加定理计算图示电路。

当电压源单独作用时，U =______ V; 欲使U =4 V ,则电流源I S 应为________ A 。

+-U1I S4、(本小题4分)根据负载具有的以下特点，分别求其功率因数：(1)I =5A ，U =220V ，Q =880var ，功率因数应为 ；(2)Z =500Ω，I =5A ，P =5000W ，功率因数应为 ；5、(本小题4分)如图所示理想变压器，如.200S U V ︒=∠，则.I =Ω2Ω16、(本小题3分)图示正弦交流电路，已知电流表的读数分别为A 1：5A ，A 2：20A ，A 3：25A 。

如果维持A 1的读数不变，把电源频率提高一倍，则电流表A 2的读数为 A ；电流表A 3的读数为 A ； 电流表A 的读数 A 。

7、(本小题4分)图示对称二端口网络的Z 参数为：Z 11； Z 12= ；Z 21= ；Z 22=。

二、简要计算题：请简要写出作题步骤( 本 大 题共5小题，总计52分 ) 1、(本题10分)电路如图所示,试用结点电压法求解支路电流1I .1Ω11I Ω3432、( 本题10分 )图示电路原已处于稳态，当t =0时开关闭合，试用三要素法求i t ()，u t ()，t ≥0，并画出i t ()和u t ()的波形图。
