( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改超声波探伤仪安全操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.超声波探伤仪安全操作规程(标准版)1.数字式超声波探伤仪是精密仪器，没有经过培训的人员不得操作。
2.使用外接电源时，为防止反向感应电流冲击应该先将交流适配器先接通２２０Ｖ电源，等交流适配器的指示灯亮后再把交流适配器的ＤＣ１２Ｖ插头插到超声波探伤仪的插孔，等仪器的电源指示灯闪亮，才可开启仪器电源开关。
3.当超声波探伤仪关机后需要停止外接交流适配器工作，为防止反向感应电流冲击，必须先切断交流适配器与超声波探伤仪的连接，然后再拨掉交流适配器的２２０Ｖ交流插头。
4.对超声波探伤仪内置电池进行充电时，超声波探伤仪与交流适配器的连接、断开及交流适配器与２２０Ｖ电源的连接、断开程序按第２、第３条规定执行。
5.为延长电池寿命，给超声波探伤仪内置电池充电，应在内置电池电量用尽后再给电池充电，一次充电全程应不少于１６小时。
6.交流适配器插上电源后，不应以身体其他部位接触外接交流适配器ＤＣ１２Ｖ的插头，以免短路引起损伤。
7.仪器长期不使用，应每两个月充电、开机一次。
8.仪器在连接Ｉ／Ｏ接口（报警或同步控制系统接口）和ＲＳ－２３２接口（打印机、计算机接口）时必须关断仪器电源。
9.关闭仪器后再次开机要在放开ＯＮ／ＯＦＦ按键以后间隔３０秒。
10.仪器使用后要将仪器、探头、探头线、交流适配器上的油污、水渍擦拭干净，放到仪器箱内，存放到干燥的工具橱中。
超声波探伤仪操作规程超声波探伤仪操作规程一、安全须知1. 操作人员必须要经过相关培训并取得合格证书才能进行超声波探伤仪的操作。
2. 在操作前要做好相关防护措施，包括佩戴安全帽、防护眼镜、防护手套等。
3. 在操作时要注意避免超声波辐射对人体的伤害，严禁直视超声波发射头，必要时要佩戴防护设备。
4. 操作人员在操作前要确认设备的工作状态，并进行必要的检查和维护，确保设备的正常工作。
5. 操作结束后，要及时关闭设备并进行必要的清洁，确保设备的安全和正常使用。
二、仪器准备1. 在操作前要检查仪器的各项指标是否符合要求，如仪器的电源是否通电，控制面板的显示是否正常等。
2. 检查超声波发射头的连接是否牢固，超声波传感器是否干净、完好。
3. 在操作前要检查传感器和被测材料之间的垫片是否齐全，并保持其清洁。
4. 确保仪器所需的耦合剂（如清水、润滑油等）齐全并处于可用状态。
三、操作流程1. 打开仪器电源，等待仪器启动完成。
注意检查设备上的指示灯是否正常。
2. 首先要选择合适的工作模式和参数设置。
根据被测材料的类型和厚度，选择合适的频率、增益等参数。
3. 将超声波发射头和传感器放置在被测材料上，确保它们与被测材料的表面紧密接触。
4. 调节超声波发射头的位置和角度，使得超声波能够垂直入射和垂直射到被测材料中的缺陷部位。
5. 开始进行扫描，观察探测到的波形信号。
根据波形信号的变化来判断是否存在缺陷，并对缺陷的性质进行初步判断。
6. 根据需要可以调整仪器的参数，如增益、滤波器等，以获取更加清晰的波形信号。
7. 当发现缺陷时，可以对其进行标记，并记录其位置、尺寸等相关信息，以便后续的分析和处理。
8. 在完成扫描后，关闭仪器电源，并进行必要的数据处理和分析。
四、仪器维护1. 每次使用结束后，要及时清洁超声波发射头和传感器，并将其放置在干燥的地方存放。
2. 定期对仪器进行检查和维护，包括清洁仪器内部和外部，检查电源线是否破损，检查传感器是否工作正常等。
HS610e 锻件探伤操作说明1. 直探头调校按开机键3秒开机，按“参数”键，再按方向键找到“通道清零”，按3次,当前通道参数清零;将直探头放在CSK-1A 试块高度100mm上，按，声速5940m/s，；起始距离100mm ，；终止距离200mm ，；屏幕自动出现两个闸门分别套住一次波和二次波。
再按，。
此时仪器自动进行校准计算。
2. 探伤灵敏度调节(1)确定无缺陷处底波dB 值BG ：将直探头放在待检锻件上，在无缺陷处找底波，到80%，记录屏幕右侧增益dB 值，即为B G 值。
(2)根据大平底与平底孔dB 差公式计算：22x dB 20lgD λπ∆==31.5（此结果以计算器结果为准，根据板厚和探头频率改变而变化）其中x=100mm （锻件厚度、大平底深度），D=2mm （Φ2平底孔直径，定值），c 5.9 2.36mm f 2.5λ===（c 为声速，f 为探头频率）。
(3)计算B G +ΔdB ，按，再按方向键，将计算结果输入仪器增益栏，即为探伤灵敏度。
3．锻件探伤(1)直探头在锻件表面移动寻找缺陷，用“闸门”将缺陷波套住，找出最大波，按到80%，记录dB 缺值，记录缺陷深度h （↓指示值）。
(2) 计算4dB'Φ+∆，此值即A max 其中G x dB'=(B +dB) - dB - 12 - 40lg h ∆∆缺 (3)保持探头不动，“闸门”移动套住底波，按，记录dB 值，即为B F 值（有缺陷处底波dB 值）。
计算G F G F B /B =B B - (4)拔下探头,以探头圆心处为坐标,量出X 和Y 。
仪器探伤灵敏度调回，继续寻找下一缺陷。
超声导波检测仪操作说明1.准备工作(1)将探头与仪器连接；(2)按“通道”键选择任意通道；(3)按“参数”键进入探伤参数界面，转动旋钮找到“探头类型”栏，按“确认”键将探头修改为“表面波探头”，按“参数”键返回操作界面；2.调整声速(1)按“调校”键，再按“声速”对应的三角键，仪器提示“请输入起始距离： mm”，按方向键输入适当尺寸，按“确认”键；(2)计算管子中间层直径x，按“范围”对应的三角键，再按方向键将扫查范围调整到合适范围（一般应大于三倍x）；(3)将探头放置于试样工件上，找到人工刻槽的反射回波，使一次、二次、三次回波明显易于区分；(4)按“闸门移位”对应的三角键，再按方向键将闸门A、B分别套住一次、二次或二次、三次回波；(5)按“声速”，再按方向键调整声速，观察屏幕回波，并读取两次波的水平数值，直到使两次回波水平之差等于x为止；备注：此过程中可根据需要适当调整增益值3.制备曲线(1)按“曲线”再按“制作”，将探头放在工件试样上，找到内壁人工刻槽回波，并使一次、二次、三次回波明显易于区分；(2)按“闸门移位”，再按方向键，使闸门套住一次回波；(3)按“波峰记忆”找到最高反射回波，再按“自动增益”，按“确认”制作第一点的曲线；(4)依此类推制第二、第三点的曲线；(5)按“确认”键结束曲线制作；4.探伤(1)将探头放置于待测工件表面之上，小范围移动探头进行扫查；（注意探头与工件的耦合）(2)根据表面粗糙程度适当在偏差dB栏增加表面补偿；(3)当发现回波，适当移动探头，看一次、二次、三次回波是否有规律的同升同降，如果是则判定为缺陷；(4)根据缺陷波高度是否超过曲线决定是否对其作记录；注：(1)若在同一位置来回移动探头，草状回波较多，且位置均不发生变化，则一般不作为缺陷；(2)如果某处移动探头，一次、二次、三次回波前后同时移位，即水平位置发生有规律的变化，则判定为缺陷。
HS610e型数字式超声波探伤仪基本操作（中科）1）准备工作：按键，进入参数列表，按键将光标移到探头类型栏，按键将探头类型改为斜探头，再将光标移到试块选择栏,把试块选择栏改为IACSK-。
按键返回探伤界面。
2)斜探头自动校准：按键进入自动校准功能，屏幕右上角显示“自动校准”字样且两闸门自动套在IACSK-试块的R50和R100 CSK-试块50mm和100mm的距离坐标处。
将斜探头放置在IA的圆心处，首先在靠R100弧面一侧水平方向移动探头寻找最高反射回波（可使用键辅助锁定回波峰），找到最高回波后按键将波形调整到满刻度的80％高度，此时看R50弧面的回波是否在屏幕上高于满刻度的20％。
若低于此高度，可将探头平行地向R50的弧面垂直方向移平，直至R50的弧面回波高度在满刻度的20%以上。
“自动校准完毕！”后“请用钢尺测前沿：0.0”，将探头前沿值改为实测数值后，按键。
此时仪器提示“是否重校”，按键重新校准，按其他任意键进入K值测试。
3)斜探头K值测试:仪器会自动进入K值测试状态，屏幕下方显示“进入K值测试”，闸门自动默认锁定K2.0探头回波显示区间。
将探头标K2.0刻槽靠向Φ50一侧，前后移动探头找出孔波最高回波，按键，屏幕下方显示“所测K值为：X.XX”。
按键K值测试完毕，再按键重新校准，按其它键进入下一步。
4)曲线制作：按键，再按制作对应的，仪器出现提示：请使用闸门锁定测试点！提示消失后进入波形采样阶段。
屏幕右上角出现“测试点01”闪烁。
此时把探头放在CSK-ⅢA试块上。
例如测试10mm深的孔，将探头对准10mm深孔，按方向键将“闸门”套住回波，按锁定回波“测试点01”停止闪烁，移动探头找出最高波回波，按回波到80%，按完成第一点；此时显示测试点的序号向后顺延，并闪烁，表示进入下一个测试点的采样。
按照上面的步骤锁定下一个测试点（30mm、50mm......）。
最少做3个点。
制作完最后一点后，连按2次键，屏幕上出现“请输入工件厚度：0.0 mm”，输入后，按键，屏幕出现“请输入表面补偿:0.0 dB”根据实际情况输入表面补偿，按键。

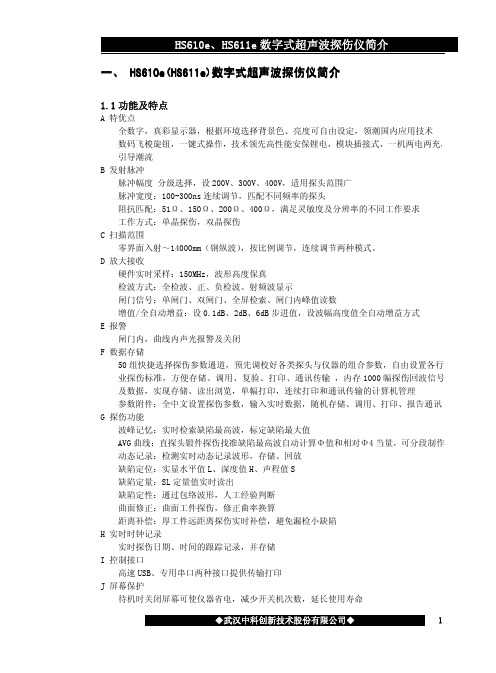

HS610e超声波探伤仪操作说明书一、键盘简介电源开/关键调校类功能键包络功能键闸门功能系统键增益热键探头零点自动校准热键抑制热键自动增益键波幅曲线功能键输出数据功能键声响报警键存储伤波数据键波峰记忆键波形冻结/输入命令、数据认可键50组探伤参数选择键显示屏彩色切换键（注：HS611e无此功能键）进入 / 退出参数列表显示键关闭屏幕显示，进入节电状态动态回波记录键子功能菜单/操作功能键左/下方向键右/上方向键数码飞梭旋钮旋钮键主要用于数字输入、增减、左右、上下调节和功能选择及确认等功能。
左旋：等同左/下方向键操作方式右旋：等同右/上方向键单击：轻轻按下旋钮，马上松开，让旋钮弹起按击：按住旋钮不放，停留两秒，然后松开（单击用于确认或进入各功能状态，按击用于退出各功能状态）1、功能选择之间的操作关系仪器的功能及其逻辑关系1）自动调校功能•范围/零偏：探伤范围的调节 / 探头入射零点的调节•声速：材料声速（0～9000）m/s 连续调节• K值：斜探头的折射角（K值）测量·Φ值计算：当量Φ值计算2）闸门功能•范围/平移：（0～5500）㎜扫查范围的无级调节/脉冲平移调节•闸门操作：闸门移位/闸门宽度/闸门高度调节•闸门选择：闸门A/B选择•动态回放：回波全动态记录回放3）曲线功能•制作：制作距离—波幅曲线•调整：修整已制作的距离—波幅曲线•删除：删除已制作的距离波—幅曲线•距离补偿：作好波幅曲线后启动远距离补偿功能4）输出功能•读出：显示当前读出号的缺陷波形及数据•删除：删除当前存贮号或连续存贮区间的缺陷波形及数据•通讯：将存储的缺陷波形及数据传送到计算机•打印：打印探伤报告5）包络功能：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断。
6）增益/自动增益功能：手动调节仪器灵敏度/自动波高调节仪器灵敏度（80%）。
7）波峰记忆：对闸门内动态回波进行最高回波的检搜，并保留在屏幕上。
8）动态记录：对扫查的回波进行实时动态记录。
HS610e超声波探伤仪操作说明书一、键盘简介电源开/关键调校类功能键包络功能键闸门功能系统键增益热键探头零点自动校准热键抑制热键自动增益键波幅曲线功能键输出数据功能键声响报警键存储伤波数据键波峰记忆键波形冻结/输入命令、数据认可键50组探伤参数选择键显示屏彩色切换键（注：HS611e无此功能键）进入 / 退出参数列表显示键关闭屏幕显示，进入节电状态动态回波记录键子功能菜单/操作功能键左/下方向键右/上方向键数码飞梭旋钮旋钮键主要用于数字输入、增减、左右、上下调节和功能选择及确认等功能。
左旋：等同左/下方向键操作方式右旋：等同右/上方向键单击：轻轻按下旋钮，马上松开，让旋钮弹起按击：按住旋钮不放，停留两秒，然后松开（单击用于确认或进入各功能状态，按击用于退出各功能状态）1、功能选择之间的操作关系仪器的功能及其逻辑关系1）自动调校功能•范围/零偏：探伤范围的调节 / 探头入射零点的调节•声速：材料声速（0～9000）m/s 连续调节• K值：斜探头的折射角（K值）测量·Φ值计算：当量Φ值计算2）闸门功能•范围/平移：（0～5500）㎜扫查范围的无级调节/脉冲平移调节•闸门操作：闸门移位/闸门宽度/闸门高度调节•闸门选择：闸门A/B选择•动态回放：回波全动态记录回放3）曲线功能•制作：制作距离—波幅曲线•调整：修整已制作的距离—波幅曲线•删除：删除已制作的距离波—幅曲线•距离补偿：作好波幅曲线后启动远距离补偿功能4）输出功能•读出：显示当前读出号的缺陷波形及数据•删除：删除当前存贮号或连续存贮区间的缺陷波形及数据•通讯：将存储的缺陷波形及数据传送到计算机•打印：打印探伤报告5）包络功能：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断。
6）增益/自动增益功能：手动调节仪器灵敏度/自动波高调节仪器灵敏度（80%）。
7）波峰记忆：对闸门内动态回波进行最高回波的检搜，并保留在屏幕上。
8）动态记录：对扫查的回波进行实时动态记录。
HS610e超声波探伤仪操作说明书一、键盘简介电源开/关键调校类功能键包络功能键闸门功能系统键增益热键探头零点自动校准热键抑制热键自动增益键波幅曲线功能键输出数据功能键声响报警键存储伤波数据键波峰记忆键波形冻结/输入命令、数据认可键50组探伤参数选择键显示屏彩色切换键（注：HS611e无此功能键）进入 / 退出参数列表显示键关闭屏幕显示，进入节电状态动态回波记录键子功能菜单/操作功能键左/下方向键右/上方向键数码飞梭旋钮旋钮键主要用于数字输入、增减、左右、上下调节和功能选择及确认等功能。
左旋：等同左/下方向键操作方式右旋：等同右/上方向键单击：轻轻按下旋钮，马上松开，让旋钮弹起按击：按住旋钮不放，停留两秒，然后松开（单击用于确认或进入各功能状态，按击用于退出各功能状态）1、功能选择之间的操作关系仪器的功能及其逻辑关系1）自动调校功能•围/零偏：探伤围的调节 / 探头入射零点的调节•声速：材料声速（0～9000）m/s 连续调节• K值：斜探头的折射角（K值）测量·Φ值计算：当量Φ值计算2）闸门功能•围/平移：（0～5500）㎜扫查围的无级调节/脉冲平移调节•闸门操作：闸门移位/闸门宽度/闸门高度调节•闸门选择：闸门A/B选择•动态回放：回波全动态记录回放3）曲线功能•制作：制作距离—波幅曲线•调整：修整已制作的距离—波幅曲线•删除：删除已制作的距离波—幅曲线•距离补偿：作好波幅曲线后启动远距离补偿功能4）输出功能•读出：显示当前读出号的缺陷波形及数据•删除：删除当前存贮号或连续存贮区间的缺陷波形及数据•通讯：将存储的缺陷波形及数据传送到计算机•打印：打印探伤报告5）包络功能：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断。
6）增益/自动增益功能：手动调节仪器灵敏度/自动波高调节仪器灵敏度（80%）。
7）波峰记忆：对闸门动态回波进行最高回波的检搜，并保留在屏幕上。
8）动态记录：对扫查的回波进行实时动态记录。
9）色彩切换：对屏幕显示色彩（前景、背景）进行切换。
（HS611e无此键）10）报警：闸门的缺陷回波高于闸门/曲线高度时，仪器发出声响提示11）伤波存储：将屏幕上的回波及其相应的数据存储在仪器存贮器中。
12）抑制：调节抑制杂波比例。
13）通道：通道切换选择：子功能对应选择键，配合“确认”键或旋钮使用。
HS610e与HS611e操作方法相同（除ＨＳ６１１e无色彩切换外），下面的章节中以HS610e 为例进行讲解，HS611e型可参照使用3、开机HS610e型数字式超声波探伤仪采用交直流两用供电方式，只要仪器有电源供电，按键两秒钟左右，直到电源指示灯亮。
仪器首先出现“汉威”注册商标，然后进行仪器自检。
仪器自检通过后，即进入开机界面状态，见图3-1。
说明：在纵波直探头的情况下。
声程（S）即声波从工件表面至缺陷的垂直距离。
没有显示。
在横波斜探头的情况下。
表示声程（S）表示水平距离（L）。
指的是探头前端至缺陷的水平距离（已减掉前沿）。
表示垂直距离仪器的调校：（1）准备工作：HS610e或HS611e仪器、斜探头、CSK-IA试块一块、CSK-ⅢA试块一块、耦合剂、探头连接线。
（2）将探头与仪器连接好。
按键或右转旋钮到参数栏单击，进入参数列表，按键或转动旋钮将光标移到探头类型栏，按键或单击旋钮将探头类型改为斜探头。
（如果参数中探头已经是斜探头类型，则无需改变）按键或转动旋钮到退出栏单击，返回探伤界面。
（3）斜探头横波入射零点自动校准：按键或右转旋钮到自动调校栏，单击旋钮，进入自动校准功能，此时，回波显示区的右上角显示“自动校准”的字样。
屏幕下方提示：“请输入材料声速：5940m/s”, 此时向左调节旋钮将声速调整为3240 m/s(或按下5940正下方对应的键，切换声速为3240 m/s)，再单击旋钮或按键，仪器继续提示：“请输入起始距离：50mm”，单击旋钮（或按键），再提示：“请输入终止距离：100mm”，单击旋钮（或按键），此时屏幕上显示两个闸门（注：前者为A 闸门，后者为B闸门），自动停留在50，100mm的位置上。
进入入射点测试，方法如下：将探头放在IA试块上，平行的前后移动，找出波形的显示，如果波形不在屏幕时可单击旋钮，使围变为零偏，按或调节旋钮将零偏的数值增大，直至R100mm的回波慢慢移进闸门B中，再按键或向右调节旋钮到波峰记忆栏单击旋钮，然后向右调节旋钮到自动增益栏单击旋钮或按自动键，将波形提高到80%，前后平行移动探头，寻找50mm，100mm，两个最大反射波，此时若波峰高出满屏或低于30％，向右调节旋钮到自动增益栏单击旋钮或按键将波形升或降到80％，反复上述直至确定最高反射波，此时看50mm的波是否在屏幕上达20％以上。
若低于，可平行的向50mm的面横移探头，直至50mm的波显示在屏幕上，固定探头不动，向左调节旋钮到确认栏单击旋钮或按键此时仪器自动校准，数秒钟后，屏幕上提示“校准完毕”。
完毕后手仍固定探头不动，用钢尺测量探头前端到CSK－IA试块R100端边的距离X，然后用100-X所得到的数值就是探头的前沿值。
按键或向右调节旋钮到参数栏，单击旋钮进入参数列表，用或左右调节旋钮将光标移动到探头前沿栏单击旋钮或按键进入参数修改状态，向右调节旋钮或使用将前沿值输入后，单击旋钮或按键完成参数修改。
最后按键退出探伤参数，或调节旋钮将光标移动到退出栏单击旋钮返回探伤界面。
（4）斜探头“K”值自动测试方法：按K值相对应的键或旋转旋钮到 K值栏单击旋钮，此时该栏反显。
屏幕下方出现：“请选择K 值测试方式：手动”，向左调节旋钮或按左下方向键后，屏幕下方提示：“请选择K值测试方式：自动”单击旋钮或按键确认后，屏幕下方提示：“请输入测试孔径”，转动旋钮输入个人所测试的实际孔径：Φ=X.XX（仪器初始值为50mm），单击旋钮,屏幕下方又提示：“请输入测试深度”（仪器初始值是30mm，根据个人要求不同，将初始深度30mm改为个人所测试的实际垂直深度数值），输入后单击旋钮，此时进入自动测K值状态。
（5）操作方法：（以CSK-IA试块为例）将探头放置在CSK-IA试块Φ=50mm孔上方，并找出所测孔的反射波，左右调节旋钮移动闸门（也可按或左右移动）套住该孔反射波，按峰值记忆键，前后移动探头，找出该孔的最高反射波（注：此时回波若高于满屏，或低于20％，可按一下键，将波提高或衰减到80％，反复上述操作，直至找出最高反射波，单击旋钮屏幕下方会出现实测K值X.XX，。
此时，所测试的实际K值，自动存入该通道参数的K 值一栏，K值自动测试完毕。
（6）距离波幅曲线的制作（DAC）（以CSK-ⅢA试块为例）按键或右转旋钮到曲线栏，进入曲线制作功能菜单。
按制作相对应的键或单击旋钮，此时该栏反显，此时滚出一个提示信息：请用闸门锁定测试点！信息消失后制作变为闸门移位（此时按其对应的键或单击旋钮可对闸门移位、围和闸门宽度三种功能进行切换便于曲线制作中调节闸门位置、围和闸门宽度），闸门移位的位置反显，同时屏幕上方显示：测试点“1”闪烁，此时持探头在ⅢA试块寻找要测试孔的回波，如测10mm深的孔，先在屏幕中找到其波形显示，使用键或左右转动旋钮移动闸门套住此回波，按键，或向右调节旋钮到自动增益栏单击，把该回波的幅度调到80%左右。
再按键锁定闸门的最大回波（测试点后面的数字固定不闪烁时，表示已锁定回波）；最后按键或右转旋钮到确认栏单击，完成该点的测试。
此时显示的测试点后的序号自动向后顺延，并闪烁，表示进入下一个测试点的采样。
按照上面的步骤锁定下一个测试点（20mm、30mm、40mm……）。
本仪器最少作2个点，最多作10个点，取完点后，连按2次键确认，屏幕上出现一条基准线。
此时，DAC制作完毕。
（7）此时得到的曲线是Φ1×6mm的基准线，根据探伤要求的不同就必须根据不同的标准来输入参数，从而得到符合探伤要求的评定线、定量线和判废线。
按键或右转旋钮到参数栏单击旋钮进入参数列表，调节旋钮将光标移动到评定栏按单击旋钮进入参数修改状态，然后调节旋钮将数值输入后，单击旋钮或按键完成参数修改。
依照以上方法依次输入定量、判废、表面补偿的标准数值。
最后按参数键，或转动旋钮将光标移动到退出栏单击旋钮返回探伤界面。
HS610e、HS611e直探头调试方法：用直探头放在IA试块平面上，厚度25mm的地方，按，屏幕下方出现：“请输入材料声速5940”，单击旋钮，又出现“请输入起始距离50mm”，此时将“50”改为“25”单击旋钮，再提示“请输入终止距离100mm”，此时将“200”改为“100”单击旋钮，此时屏幕上出现双闸门套在25mm，100mm的位置上，将25mm最大波高，调整到80％，按键，仪器自动校准，数秒后，仪器上提示“校准完毕”，此时已测试完毕。
探伤实例应用（仅供参考）在以下过程中我们将介绍用HS610e 型及HS611e 型数字式超声波探伤仪对锻件、钢板及焊缝检测的操作方法，本文中以全国无损检测人员资格考试委会员提供的探伤方法及报表格式为依据，（检验标准为JB/T 4730.1～4730.6－2005）1．锻件探伤应用1．1锻件缺陷Φ值测量方法 操作方法一：1）首先将探头放在锻件工件上并找出大平底的最高回波，按闸门移位对应的，再按左、右方向键用闸门锁定回波，再按键，将波形调整到满刻度80%高度，此时衰减器的读数记作dB 1，再根据公式： 22lg20DXdB ••=∆πλ 算出当前深度下大平底与Φ２平顶孔的dB 差。
其中：λ=材料声速/频率，X 为锻件厚度,D 为平底孔直径，这里以Φ2为准，按增益键使增益栏反显，按右上方向键使得增益提高刚才所算出来的dB 数，例如计算出来的dB ∆＝32dB ，则提高32dB 。
记下当前的衰减器读数dB22）接下来移动探头在工件上寻找缺陷波，幷寻找出最大波峰，按闸门移位对应的键，再按键移动闸门锁定伤波，按键将缺陷波形调整到80%高度，用当前衰减器读数减去刚才所记下的dB2，记作dB ∆,通过公式fj x f a a D D dB ••=∆lg40其中xa为锻件厚度,fa为缺陷实测深度，f D 为待测缺陷孔径，j D 为Φ2，通过仪器读出缺陷深度位置，代入公式进行运算，最后算出缺陷的Φ值。
记下此时的深度读数记作H ，即缺陷最大处的深度。
按闸门移位对应的键，再按方向移动闸门套住底波，按键将底波增益到80%高度，记下此时的基准dB 读数加上偏差dB 数记作BG （无缺陷处底波）。
用先前记下的BF （缺陷最大处底波）减去BG 所算出的得数即为底波衰减量（BG/BF ）。
操作方法二：１）按键或转动旋钮到调校栏单击旋钮，再按ф值计算对应的键，或转动旋钮到Φ值计算栏，单击旋钮，此时进入Φ值计算状态 2 ）用探头在锻件试块上找出大平底的最高回波，按键或转动旋钮到 自动增益单击旋钮，将波形调整到80%，按下底波增益对应的键或转动旋钮到底波增益栏单击旋钮，此时仪器根据公式： 22D XdB ••=∆πλ（其中：λ=材料声速/频率，x 为锻件厚度,D为平顶孔直径，本仪以器以Φ2为主） 自动算出增益灵敏度ΔdB 并自动的进行增益 3 ）此时寻找伤波，并寻找出最大波峰，按键或左右转动旋钮移动闸门锁定伤波，按键或转动旋钮到自动增益单击旋钮，将波形调整到80%，再按计算对应的键或者转动旋钮到计算栏单击旋钮，屏幕下方将滚动显示出计算出来的Φ值。
