顺序结构和条件分支结构

1.1.3算法的三种基本逻辑结构和框图表示第一课时顺序结构与条件分支结构一、选择题1．下列算法中，含有条件分支结构的是()A．求两个数的积B．求点到直线的距离C．解一元二次方程D．已知梯形两底和高求面积2．给出下列程序框图若输出的结果为2，则①处的执行框内应填的是()A．x＝2 B．b＝2C．x＝1 D．a＝53．下列关于条件分支结构的描述，不正确的是()A．条件分支结构的出口有两个，但在执行时，只有一个出口是有效的B．条件分支结构的判断条件要写在判断框内C．双选择条件分支结构有两个出口，单选择条件结构只有一个出口D．条件分支结构根据条件是否成立，选择不同的分支执行4．中山市的士收费办法如下：不超过2公里收7元(即起步价7元)，超过2公里的里程每公里收2.6元，另每车次超过2公里收燃油附加费1元(不考虑其他因素)．相应收费系统的程序框图如图所示，则①处应填()A．y＝7＋2.6xB．y＝8＋2.6xC．y＝7＋2.6(x－2)D．y＝8＋2.6(x－2)5．输入－5，按图中所示程序框图运行后，输出的结果是()A．－5 B．0 C．－1 D．1 6．给出一个程序框图，如图所示，其作用是输入x的值，输出相应的y的值．若要使输入的x的值与输出的y的值相等，则输入的这样的x的值有()A．1个B．2个C．3个D．4个二、填空题7．如图是求实数x 的绝对值的算法程序框图，则判断框①中可填________．8．根据下边的程序框图所表示的算法，输出的结果是______．9．已知函数y ＝⎩⎨⎧log 2x ， x ≥22－x ， x <2.如图表示的是给定x 的值，求其对应的函数值y 的程序框图．①处应填写________；②处应填写________． 三、解答题10．画出计算函数y ＝|2x －3|的函数值的程序框图．(x 由键盘输入)11．已知函数y＝2x＋3，设计一个算法，若给出函数图象上任一点的横坐标x(由键盘输入)，求该点到坐标原点的距离，并画出程序框图．能力提升12．画出解一元一次不等式ax>b的程序框图．13．到银行办理个人异地汇款(不超过100万)时，银行要收取一定的手续费．汇款额不超过100元，收取1元手续费；超过100元但不超过5 000元，按汇款额的1%收取；超过5 000元但不超过100万时，一律收取50元手续费，其他情况不予办理．试设计一个算法描述汇款额为x元时，银行收取手续费为y元的过程，并画出程序框图．第二课时循环结构一、选择题1．算法共有三种逻辑结构：顺序结构、条件分支结构与循环结构，下列说法正确的是()A．一个算法只能包含一种逻辑结构B．一个算法只能包含两种逻辑结构C．一个算法可以包含上述三种逻辑结构的任意组合D．一个算法必须含有上述三种逻辑结构2．下列关于循环结构的说法正确的是()A．循环结构中，判断框内的条件是唯一的B．判断框中的条件成立时，要循环结束向下执行C．在循环执行的几步中要对判断框中的条件变量有所改变才会使循环结构不会出现“死循环”D．循环结构就是无限循环的结构，执行程序时会永无止境地运行下去3．如图所示是一个循环结构的算法，下列说法不正确的是()A．①是循环变量初始化，循环就要开始B．②为循环执行的几步C．③是判断是否继续循环的终止条件D．①可以省略不写第3题图第4题图4．某程序框图如图所示，若输出的S＝57，则判断框内为()A．k>4 B．k>5 C．k>6 D．k>7 5．如果执行如图所示的程序框图，输入n＝6，m＝4，那么输出的p等于() A．720 B．360 C．240 D．120第5题图第6题图6．如图是求x1，x2，…，x10的乘积S的程序框图，图中空白框中应填入的内容为()A．S＝S*(n＋1) B．S＝S*x n＋1C．S＝S*n D．S＝S*x n二、填空题7．下面的程序框图输出的结果是________．8．某城市缺水问题比较突出，为了制定节水管理办法，对全市居民某年的月均用水量进行了抽样调查，其中n位居民的月均用水量分别为1,,nx x(单位：吨)．根据如图所示的程序框图，若n＝2，且12,x x分别为1,2，则输出的结果S为________．9．按下列程序框图来计算：如果x＝5，应该运算________次才停止．三、解答题10．画出计算1＋12＋13＋…＋1999的值的一个程序框图．11．画出求使1＋2＋3＋4＋5＋…＋n>100成立的最小自然数n的值的一个程序框图．能力提升12．某班共有学生50人，在一次数学测试中，要搜索出测试中及格(60分以上)的成绩，试设计一个算法，并画出程序框图．参考答案第一课时 顺序结构与条件分支结构1．C [解一元二次方程时，当判别式Δ<0时，方程无解，当Δ≥0时，方程有解，由于分情况，故用到条件结构．]2．C [因结果是b ＝2，∴2＝a －3，即a ＝5.当2x ＋3＝5时，得x ＝1.] 3．C4．D [当x>2时，2公里内的收费为7元，2公里外的收费为(x －2)×2.6，另外燃油附加费为1元，∴y ＝7＋2.6(x －2)＋1＝8＋2.6(x －2)．]5．D [因x ＝－5，不满足x>0，所以在第一个判断框中执行“否”，在第2个判断框中，由于－5<0，执行“是”，所以得y ＝1.] 6．C [当x≤2时，x ＝1或x ＝0则x ＝y ； 当2<x≤5时，若x ＝y ， 则x ＝2x －3，∴x ＝3；当x>6时，x ＝1x 不成立，所以满足题意的x 的值有1,0,3.] 7．x≥0 8．2解析 该算法的第1步分别将X ，Y ，Z 赋于1,2,3三个数，第2步使X 取Y 的值，即X 取值变成2，第3步使Y 取X 的值，即Y 的值也是2，第4步让Z 取Y 的值，即Z 取值也是2，从而第5步输出时，Z 的值是2. 9．x<2 y ＝log 2x解析 ∵满足判断框中的条件执行y ＝2－x ， ∴①处应填x<2. 不满足x<2即x≥2时， y ＝log 2x ，故②处应填y ＝log 2x. 10．解11．解算法如下：第一步，输入横坐标的值x.第二步，计算y＝2x＋3.第三步，计算d＝x2＋y2.第四步，输出d.程序框图如图：12．解13．解：由题意知本题是一个分段函数问题，分段函数解析式为y＝1,(0100)0.01,(1005000) 50,(50001000000)xx xx<≤⎧⎪<≤⎨⎪<≤⎩.其算法如下：S1，输入汇款额x；S2，判断x≤100是否成立；若成立，则y＝1，转执行S5，若不成立，则执行S3；S3，判断x≤5 000是否成立；若成立，则y＝x×1%，转执行S5，若不成立，则执行S4；S4，判断x≤1 000 000是否成立；若成立，则y＝50，转执行S5，若不成立，则输出“不予办理”；S5，输出y.程序框图如图：第二课时循环结构1．C2．C[由于判断框内的条件不唯一故A错；由于有一种循环结构，判断框中的条件成立时，执行循环体故B错；由于循环结构不是无限循环的，故C 正确，D错．]3．D4．A[由题意k＝1时S＝1，当k＝2时，S＝2×1＋2＝4；当k＝3时，S＝2×4＋3＝11，当k＝4时，S＝2×11＋4＝26，当k＝5时，S＝2×26＋5＝57，此时与输出结果一致，所以此时的k值为k>4.] 5．B[①k＝1，p＝3；②k ＝2，p ＝12；③k ＝3，p ＝60；④k ＝4，p ＝360.而k ＝4时不符合条件，终止循环输出p ＝360.]6．D [赋值框内应为累乘积，累乘积＝前面项累乘积×第n 项，即S ＝S*x n ，故选D .]7．20解析 当a ＝5时，S ＝1×5＝5；a ＝4时，S ＝5×4＝20；此时程序结束，故输出S ＝20.8.14解析 当i ＝1时，S 1＝1，S 2＝1；当i ＝2时，S 1＝1＋2＝3，S 2＝1＋22＝5，此时S ＝12(5－12×9)＝14.i 的值变成3，从循环体中跳出，输出S 的值为14.9．4解析 x n ＋1＝3x n －2，x 1＝5，x 2＝13，x 3＝37，x 4＝109，x 5＝325>200，所以运行4次．10．解 由题意知：①所有相加数的分子均为1.②相加数的分母有规律递增．解答本题可使用循环结构，引入累加变量S 和计数变量i ，S ＝S ＋1i ，i ＝i ＋1，两个式子是反复执行的部分，构成循环体．11．解：设累加变量为S，程序框图如图．12．解：算法步骤如下：第一步，把计数变量n的初始值设为1.第二步，输入一个成绩r，比较r与60的大小．若r≥60，则输出r，然后执行下一步；若r<60，则执行下一步．第三步，使计数变量n的值增加1.第四步，判断计数变量n与学生个数50的大小，若n≤50，返回第二步，若n大于50，则结束．程序框图如图．。

1.1.3 第1课时顺序结构与条件分支结构教学目标：1.掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构；掌握画程序框图的基本规则，能正确画出程序框图.2.通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图.3.通过本节的学习，使我们对程序框图有一个基本的了解；掌握算法语言的两种基本逻辑结构，明确程序框图的基本要求；认识到学习程序框图是我们学习计算机的一个基本步骤，也是我们学习计算机语言的必经之路.教学重难点：教学重点：程序框图的基本概念、基本图形符号和两种基本逻辑结构.教学难点：能综合运用这些知识正确地画出程序框图.教学过程：一、创设情境：如果你向全班同学介绍一下你心中偶像的形象，你认为用语言描述好还是拿出偶像的照片给同学们看好？说明一下你的理由算法除了用自然语言表示外,还可用程序框图表示.二、基本概念：（1）起止框图：起止框是任何流程图都不可缺少的，它表明程序的开始和结束，所以一个完整的流程图的首末两端必须是起止框.（2）输入、输出框：表示数据的输入或结果的输出，它可用在算法中的任何需要输入、输出的位置.（3）处理框：它是采用来赋值、执行计算语句、传送运算结果的图形符号.（4）判断框：判断框一般有一个入口和两个出口，有时也有多个出口，它是惟一的具有两个或两个以上出口的符号，在只有两个出口的情形中，通常都分成“是”与“否”（也可用“Y”与“N”）两个分支.三、算法的基本逻辑结构（1）顺序结构：顺序结构描述的是是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的.例1.已知一个三角形的三边分别为2、3、4，利用海伦公式设计一个算法，求出它的面积，并画出算法的程序框图.算法分析：这是一个简单的问题，只需先算出p的值，再将它代入公式，最后输出结果，只用顺序结构就能够表达出算法.解：程序框图：点评：顺序结构是由若干个依次执行的步骤组成的，是任何一个算法都离不开的基本结构. 变式训练1.输入矩形的边长求它的面积，画出程序框图.（2）条件结构：根据条件选择执行不同指令的控制结构.例2.任意给定3个正实数，设计一个算法，判断分别以这3个数为三边边长的三角形是否存在，画出这个算法的程序框图.算法分析：判断分别以这3个数为三边边长的三角形是否存在，只需要验收这3个数当中任意两个数的和是否大于第3个数，这就需要用到条件结构.程序框图：点评：条件结构的显著特点是根据不同的选择有不同的流向.变式训练2.求x的绝对值，画出程序框图.四、当堂检测1．条件分支结构不同于顺序结构的特征是含有()A．处理框B．判断框C．输入、输出框D．起、止框【解析】条件分支结构必须有判断框．【答案】B2．程序框图中条件分支结构的判断框有________个入口和________个出口．() A．1,2B．2,3C．1,3 D．都不确定【答案】A3．阅读下面的程序框图，若输入a，b，c分别是21、32、75，则输出的值是()A．96 B．53C．107 D．128【解析】∵21<32，∴m＝21＋75＝96，即输出96.【答案】A4．根据如图程序框图，若输入m的值是3，则输出的y的值是________．【解析】若输入m的值是3.则p＝8，y＝8＋5＝13，故输出y的值为13.【答案】135．下面程序框图表示的算法功能是________．【解析】其功能是比较a 、b 、c 的大小，输出最大值． 【答案】输出a ，b ，c 中最大者6．以下给出了一个程序框图，其作用是输入x 的值，输出相应的y 的值．若要使输入的x 的值与输出的y 的值相等，求x 的值．解：该程序框图描述的算法是求分段函数y ＝⎩⎪⎨⎪⎧x 2，x ≤2，2x －3，2<x ≤5，1x ，x >5.因为输入的x 值与输出的y 值相等，所以y ＝x .(1)∵⎩⎪⎨⎪⎧x 2＝x ，x ≤2，∴x ＝0或x ＝1.(2)∵⎩⎪⎨⎪⎧2x －3＝x ，2<x ≤5，∴x ＝3.(3)∵⎩⎪⎨⎪⎧1x ＝x ，x >5，∴x 无解．综上所述，x 的值为0,1,3. 五、课堂小结：本节课主要讲述了程序框图的基本知识，包括常用的图形符号、算法的基本逻辑结构，算法的基本逻辑结有三种，本节讲了顺序结构、条件结构.其中顺序结构是最简单的结构，也是最基本的结构，循环结构必然包含条件结构，所以这三种基本逻辑结构是相互支撑的，它们共同构成了算法的基本结构，无论怎样复杂的逻辑结构，都可以通过这三种结构来表达 六、布置作业:1.输入3个实数按从大到小的次序排序. 解：程序框图：2.给出50个数，1，2，4，7，11，…，其规律是：第1个数是1，第2个数比第1个数大1，第3个数比第2个数大2，第4个数比第3个数大3，…，以此类推. 要求计算这50个数的和. 将上面给出的程序框图补充完整. （1）i < = 50 （2） p = p + i。

高考总复习：算法与程序框图【考纲要求】1.算法的含义、程序框图（1）了解算法的含义，了解算法的思想；（2）理解程序框图的三种基本逻辑结构：顺序、条件、循环。

2.基本算法语句理解几种基本算法语句——输入语句、输出语句、赋值语句、条件语句、循环语句的含义。

【知识网络】【考点梳理】考点一、算法1．算法的概念（1）古代定义：指的是用阿拉伯数字进行算术运算的过程。

（2）现代定义：算法通常是指按照一定规则解决某一类问题的明确和有限的步骤。

（3）应用：算法通常可以编成计算机程序，让计算机执行并解决问题。

2．算法的特征：①指向性：能解决某一个或某一类问题；②精确性：每一步操作的内容和顺序必须是明确的；算法的每一步都应当做到准确无误，从开始的“第一步”直到“最后一步”之间做到环环相扣，分工明确.“前一步”是“后一步”的前提，“后一步”是“前一步”的继续.③有限性：必须在有限步内结束并返回一个结果；算法要有明确的开始和结束，当到达终止步骤时所要解决的问题必须有明确的结果，也就是说必须在有限步内完成任务，不能无限制的持续进行.④构造性：一个问题可以构造多个算法，算法有优劣之分。

3．算法的表示方法：（1) 用自然语言表示算法: 优点是使用日常用语, 通俗易懂；缺点是文字冗长, 容易出现歧义；（2) 用程序框图表示算法：用图框表示各种操作，优点是直观形象, 易于理解。

要点诠释：泛泛地谈算法是没有意义的，算法一定以问题为载体。

考点二：程序框图1. 程序框图的概念：程序框图又称流程图，是最常用的一种表示法，它是描述计算机一步一步完成任务的图表，直观地描述程序执行的控制流程，最便于初学者掌握。

2.程序框图常用符号：连接点用于连接另一页或另一部分的框图注释框框中内容是对某部分流程图做的解释说明3.画程序框图的规则：(1)使用标准的框图的符号；(2)框图一般按从上到下、从左到右的方向画；(3)除判断框图外，大多数框图符号只有一个进入点和一个退出点。

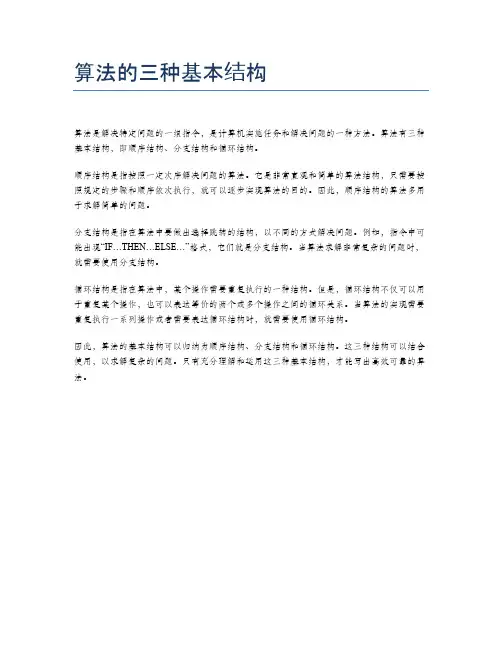

算法的三种基本结构
算法是解决特定问题的一组指令，是计算机实施任务和解决问题的一种方法。

算法有三种基本结构，即顺序结构、分支结构和循环结构。

顺序结构是指按照一定次序解决问题的算法。

它是非常直观和简单的算法结构，只需要按照规定的步骤和顺序依次执行，就可以逐步实现算法的目的。

因此，顺序结构的算法多用于求解简单的问题。

分支结构是指在算法中要做出选择跳转的结构，以不同的方式解决问题。

例如，指令中可能出现“IF…THEN…ELSE…”格式，它们就是分支结构。

当算法求解非常复杂的问题时，就需要使用分支结构。

循环结构是指在算法中，某个操作需要重复执行的一种结构。

但是，循环结构不仅可以用于重复某个操作，也可以表达等价的两个或多个操作之间的循环关系。

当算法的实现需要重复执行一系列操作或者需要表达循环结构时，就需要使用循环结构。

因此，算法的基本结构可以归纳为顺序结构、分支结构和循环结构。

这三种结构可以结合使用，以求解复杂的问题。

只有充分理解和运用这三种基本结构，才能写出高效可靠的算法。

程序设计语言中常见的三种控制结构在程序设计语言中，控制结构是指用于控制程序执行流程的语句或语法。

常见的控制结构有三种，分别是顺序结构、选择结构和循环结构。

一、顺序结构顺序结构是指程序按照代码的书写顺序依次执行，没有任何跳转或分支。

这种结构是最简单的结构，也是程序中最基本的结构。

在顺序结构中，每一条语句都会被依次执行，直到程序结束。

例如，下面的代码就是一个简单的顺序结构：```a = 1b = 2c = a + bprint(c)```这段代码中，首先给变量a赋值为1，然后给变量b赋值为2，接着将a和b相加并将结果赋值给变量c，最后输出变量c的值。

这些语句按照书写顺序依次执行，没有任何跳转或分支。

二、选择结构选择结构是指程序根据条件的不同而选择不同的执行路径。

在选择结构中，程序会根据条件的真假来决定执行哪一条语句或语句块。

常见的选择结构有if语句和switch语句。

1. if语句if语句是最常见的选择结构，它的语法如下：```if 条件:语句块1else:语句块2```其中，条件是一个表达式，如果表达式的值为True，则执行语句块1；否则执行语句块2。

if语句可以嵌套使用，例如：```if 条件1:语句块1elif 条件2:语句块2else:语句块3```这段代码中，如果条件1为True，则执行语句块1；如果条件1为False，但条件2为True，则执行语句块2；否则执行语句块3。

2. switch语句switch语句是一种多分支选择结构，它的语法如下：```switch 表达式:case 值1:语句块1breakcase 值2:语句块2break...default:语句块n```其中，表达式是一个值，case后面跟着的是一个常量或表达式，如果表达式的值等于case后面的值，则执行对应的语句块。

如果没有任何一个case的值与表达式的值相等，则执行default后面的语句块。

break语句用于跳出switch语句。

常用的四种流程控制语句包括：顺序结构、选择结构、循环结构和跳转结构。

1. 顺序结构顺序结构是指程序按顺序执行，每个语句依次执行，没有分支。

2. 选择结构选择结构包括if语句和switch语句。

if语句根据条件选择执行不同的语句块，格式如下：```if (条件) {// 条件成立时执行的语句} else {// 条件不成立时执行的语句}```switch语句根据表达式的值选择执行不同的分支，格式如下：```switch (表达式) {case 值1:// 表达式等于值1时执行的语句break;case 值2:// 表达式等于值2时执行的语句break;default:// 表达式不等于任何一个值时执行的语句break;}```3. 循环结构循环结构包括for循环、while循环和do-while循环。

for循环用于执行固定次数的循环，格式如下：```for (初始化语句; 循环条件; 循环更新) {// 循环体}```while循环根据条件循环执行，格式如下：```while (循环条件) {// 循环体}```do-while循环先执行一次循环体，然后根据条件决定是否继续执行，格式如下：```do {// 循环体} while (循环条件);```4. 跳转结构跳转结构包括break语句和continue语句。

break语句用于跳出当前循环或switch语句，格式如下：```while (true) {// 条件永远成立，但是有break语句，因此可以跳出循环break;}```continue语句用于结束当前循环的本次迭代，继续下一次迭代，格式如下：```for (int i = 0; i < 10; i++) {if (i 2 == 1) {// i为奇数时跳过本次迭代continue;}// i为偶数时执行的语句}```这四种流程控制语句在编程中非常常用，能够帮助程序实现不同的逻辑控制，提高程序的灵活性和可读性。

简述顺序控制的原理顺序控制的原理指的是按照一定的顺序对程序进行控制。

这种控制方式广泛应用于计算机编程、自动化控制领域以及各种生产线等场合。

1.顺序结构顺序控制的基本原理是顺序结构，它是程序中最简单的结构。

在顺序结构中，程序依次执行每一个语句，直到所有语句执行完毕。

这种结构能够保证程序按照设计的逻辑顺序执行，确保程序正确性和有效性。

2.分支结构除了顺序结构，还有分支结构。

分支结构是根据某个条件判断，确定程序执行的分支，使程序具有选择性。

典型的例子是if语句，通过判断条件的真假，选择执行其中的某一分支。

3.循环结构循环结构是程序中非常重要的结构之一。

循环结构指的是程序会反复执行某些语句，直到满足指定的条件才停止循环。

常用的循环结构有for循环和while循环，它们可以帮助我们编写能够自动化执行某些任务的程序，提高工作效率。

4.常见应用顺序控制的原理广泛应用于各种场合。

在计算机编程领域，程序的执行顺序是必不可少的，正确的控制顺序能够确保程序正常运行。

在自动化控制领域，顺序控制的原理常常被用于控制机器人和生产线等设备的运行。

此外，顺序控制还应用于各种场合，例如交通信号灯控制、电子设备控制、飞行器导航等等。

总之，顺序控制的原理是计算机编程和自动化控制领域中非常重要的基础知识。

它能够帮助我们写出高效、优秀的程序，同时也能够提高机器人和自动化设备的智能化程度。

5.实现顺序控制为了实现顺序控制，我们需要在程序中使用分支和循环语句，使程序能够根据不同的情况选择不同的执行路径，或者反复执行某些操作。

另外，为了确保程序的正确性和有效性，我们还需要对程序进行测试和调试，检查程序是否按照我们的预期进行顺序控制。

除此之外，我们还可以使用各种工具和软件来帮助我们实现顺序控制。

例如，在计算机编程领域，我们可以使用编程语言、集成开发环境、调试器等工具来编写、测试和调试程序。

在自动化控制领域，我们可以使用控制器、传感器、执行器等设备来实现顺序控制。

程序的三种基本控制结构顺序结构选择结构循环结构一、顺序结构：顺序语句由语句序列组成，程序执行时，按照语句的顺序，从上而下，一条一条地顺序执行如：store 'Visual FoxPro' to nameAge = 4'My name is ' + name + ', I am ' ;+ str(Age) + ' years old'二、选择结构：分支语句根据一定的条件决定执行哪一部分的语句序列。

1、单分支结构格式：if<条件><语句序列>endif例程1：clearuse sbwait ‘是否打印？（y/n）’to aif upper(a)=’Y’wait ‘请接好打印机！按任意键后打印’list to printendif2、双分支选择格式：if<条件><语句序列1>else<语句序列2>endif例程2：clearset talk offaccept ‘请输入密码：’ to mmif mm<>’abc’’你无权使用本系统’quitelse’欢迎使用本系统’endifset talk onif语句的嵌套：在一个if语句中包含另一个语句的程序结构例程3：根据输入的x值，计算下面分段函数的值，并显示结果。

2x-5 (x<1)Y=2x (1<=x<10)2x+5 (x>=10)input ‘请输入x的值：’to xif x<1y=2*x-5elseif x<10y=2*xelsey=2*x+5endifendif?’分段函数的值为’+str(y)3、多分支结构格式：DO CASECASE 〈逻辑表达式1〉〈语句组1〉CASE 〈逻辑表达式2〉〈语句组2〉…CASE 〈逻辑表达式n〉〈语句组n〉[OTHERWISE]〈语句组〉ENDCASE3 / 35。

《算法的三种基本逻辑结构：顺序结构、条件分支结构》教学设计教学目标：了解流程图的顺序结构、条件分支结构教学重点：条件分支结构的理解及应用．教学难点：条件分支结构的条件选择．教学过程：一、复习引入：1. 复习框图的符号和意义.2. 复习画流程图的规则3. 引入流程图的逻辑结构。

二、顺序结构1.顺序结构的概念：顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的处理步骤组成的，它是任何一个算法都离不开的一种基本算法结构。

2.顺序结构一般形式顺序结构是任何一个算法都离不开的最简单、最基本的结构,用图框A 、B 、C 表示顺序结构的示意图,其中A 、B 、C 各框是依次．．进行的，即在执行完A 框所指定的操作后，必然接着执行Ｂ框所指定的操作，然后再进行C 框所指定的操作。

例1.已知点),(00y x P 和直线l ：Ax+By+C=0，写出求点P 到直线l 的距离d 的流程图.例2. 交换两个变量A 和B 的值，并输出交换后的值.分析：引进中间量P.解：算法如下：S1 输入A ，B 的值.S2 把A 的值赋给x.S3 把B 的值赋给A.S4 把x 的值赋给B.S5 输出A ，B 的值..注意：赋值语句提前讲授，学生能理解，否则不好画框图.例2图 例1图输入A ，B 输出A ，B 开始 结束 A=B x=A B=x三、条件分支结构1.条件分支结构：条件结构是指在算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构.2.一般形式如图所示：图(1) 图（2）（图（1）处理2为空的情况）注意：（1）判断框根据给定的条件是否成立而选择执行某个处理。

无论条件是否成立，只能执行处理之一，不可能同时执行，也不可能都不执行。

一个判断结构可以有多个判断框。

（2）两种结构的共性：一个入口，一个出口。

特别注意：一个判断框可以有两个出口，但一个条件分支结构只有一个出口；结构中每个部分都有可能被执行，即对每一个框都有从入口进、出口出的路径。

简述结构化程序设计的基本结构与特点结构化程序设计，是一种用于实现计算机软件解决问题的编程范式。

它是现代计算机科学中最重要的计算机程序设计范式之一，在过去的几十年里，被延伸到计算机科学的近乎所有领域。

这种程序设计范式的基本结构和特点将在本文中进行讨论。

结构化程序设计的最重要的基本结构是顺序结构。

顺序结构指的是按照预定义的顺序来执行程序代码，每一行代码可以称为一个算子。

因为顺序结构记录程序流程，需要有特定的语法，为了使程序简单易懂，开发者可以使用自定义的函数来完成一些常见的任务，这样可以大大减少重复的代码的书写，从而提高程序的可读性和可维护性。

另外，结构化程序设计中还有一个重要的结构是分支结构和循环结构。

分支结构指的是以特定的条件来进行判断，以此来决定程序的流程走向；而循环结构则是指以特定的条件来重复执行一定的程序代码，直至条件不满足为止。

这两种结构能够使程序更加灵活，可以解决更多的问题，从而使程序更加强大。

此外，结构化程序设计还有另外一个基本结构，叫做数据结构。

数据结构的主要作用是储存和传输数据，多种不同的数据结构可以有效地提供适合各种不同情况的数据存储和传输单元。

数据结构能有效地提高程序运行效率，并且更容易进行管理和维护，使程序更加稳定可靠。

结构化程序设计是一种被广泛使用的程序设计范式，它最显著的特点就是采用顺序结构，以及分支结构、循环结构和数据结构这三种特定的程序结构来解决计算机软件的问题。

它的顺序结构提供了一个清晰的流程框架，让软件开发者书写简单易懂的代码；分支结构、循环结构和数据结构可以使程序更加灵活，解决更多的计算机软件问题；它的可读性和可维护性可以大大提高软件开发的效率。

总之，结构化程序设计既以顺序结构为最重要的基本结构，又以分支结构、循环结构和数据结构作为补充，拥有着易于理解、灵活性强、可读性高、可维护性好的特点，被广泛应用于计算机软件的开发中。
