折叠式共源共栅运算放大器设计说明

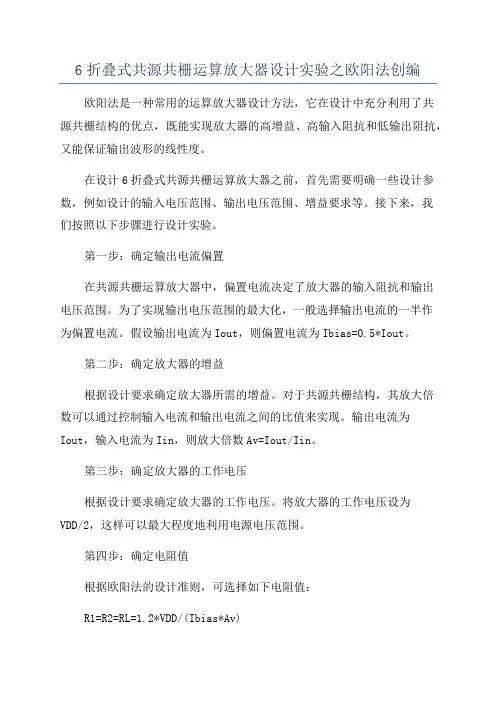

6折叠式共源共栅运算放大器设计实验之欧阳法创编欧阳法是一种常用的运算放大器设计方法，它在设计中充分利用了共源共栅结构的优点，既能实现放大器的高增益、高输入阻抗和低输出阻抗，又能保证输出波形的线性度。

在设计6折叠式共源共栅运算放大器之前，首先需要明确一些设计参数，例如设计的输入电压范围、输出电压范围、增益要求等。

接下来，我们按照以下步骤进行设计实验。

第一步：确定输出电流偏置在共源共栅运算放大器中，偏置电流决定了放大器的输入阻抗和输出电压范围。

为了实现输出电压范围的最大化，一般选择输出电流的一半作为偏置电流。

假设输出电流为Iout，则偏置电流为Ibias=0.5*Iout。

第二步：确定放大器的增益根据设计要求确定放大器所需的增益。

对于共源共栅结构，其放大倍数可以通过控制输入电流和输出电流之间的比值来实现。

输出电流为Iout，输入电流为Iin，则放大倍数Av=Iout/Iin。

第三步：确定放大器的工作电压根据设计要求确定放大器的工作电压。

将放大器的工作电压设为VDD/2，这样可以最大程度地利用电源电压范围。

第四步：确定电阻值根据欧阳法的设计准则，可选择如下电阻值：R1=R2=RL=1.2*VDD/(Ibias*Av)R3=R4=2*RL第五步：确定电容值选择合适的电容值可以提高放大器的频率响应。

一般选择的电容值为：Cgs=Cgd=2*Iout/(Av*VDD*fL)Cdb=Cgd/5其中，fL为放大器的最低截止频率。

第六步：确定晶体管尺寸根据电阻和电容的选择，可以反推出晶体管的尺寸。

根据晶体管的工作点，选择适当的W/L比值来满足电流需求。

完成以上步骤后，可以利用电路设计软件进行模拟仿真，并根据仿真结果进行优化调整。

最后，可以进行实验验证，并对实验结果进行分析。

以上是关于6折叠式共源共栅运算放大器设计实验的欧阳法创编的详细步骤。

在实际设计中，还需要注意噪声和功耗等因素，并进行合理的折衷考虑。

希望以上内容能对你的实验展开有所帮助。

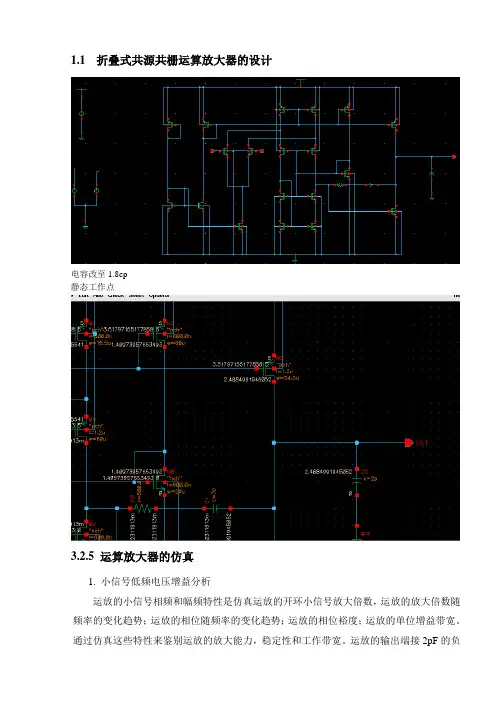

1.1折叠式共源共栅运算放大器的设计电容改至1.8cp静态工作点3.2.5 运算放大器的仿真1. 小信号低频电压增益分析运放的小信号相频和幅频特性是仿真运放的开环小信号放大倍数，运放的放大倍数随频率的变化趋势；运放的相位随频率的变化趋势；运放的相位裕度；运放的单位增益带宽。

通过仿真这些特性来鉴别运放的放大能力，稳定性和工作带宽。

运放的输出端接2pF的负载电容，在电源电压为5V ，共模输入电压为2.5V ，在运放输入端接差分交流信号1V ，两输入端的输入交流信号相位相反的条件下做交流小信号分析，可以得到运放的小信号相频和幅频特性如图(3.4)所示。

电路图连接如图3.3，仿真程序见附录1.12.5VAC.1图3.3 低频小信号特性仿真电路连接图图3.4 低频小信号电压增益分析图该运算放大器的小信号低频电压增益可以看出是112.793dB 。

满足设计指标。

2. 单位增益带宽程序跟测量小信号低频电压增益时相同，仿真波形如图3.5所示。

该运算放大器的单位增益带宽可以看出100.927MHz.满足设计指标。

图3.5 低频小信号单位带宽分析图3. 相位裕度仿真：从图上看出相位裕度为180°-127°=53°，满足设计指标。

程序和测量小信号低频电压增益时相同。

仿真波形如图3.6。

图3.6 相位裕度分析图4. 转换速率(slew rate)运放的转换速率是分析运放在大信号作用下的反映速度。

仿真运放的转换速率可将运放的输出端和反相输入端相连构成单位增益结构。

运放的同相输入端输入2V到3V的阶跃信号，利用仿真软件对该电路做瞬态分析得到的输出波形见图3.8，从仿真波形得到：在输出上升曲线的10%和90%处，其电压分别为2.9V和2.1V；时间分别为10.7ns和3.32ns。

运放的转换速率SR=(2.9V-2.1V)/( 10.7nS—3.32nS)=108.4 V/μs，满足运放的转换速率的指标要求。

折叠式共源共栅运算放大器设计说明一、设计原理二、设计步骤1.确定规格要求：根据实际应用需求确定输入阻抗、输出阻抗、增益、带宽等参数。

2.选择管子：根据需求选择合适的场效应管。

通常选择具有良好参数的MOS管，如低频用的2N7000，高频用的BF861A等。

3.设计共源级：首先设计共源级，这是整个电路的放大核心。

根据增益要求和输入阻抗要求，确定共源电阻的值，再根据场效应管的参数计算源极电流和电压。

同时，要保证共源级的电流和电压工作在合适的范围内，不引起过大的功耗和失真。

4.设计共栅级：共栅级起到输出驱动的作用，可以提供较低的输出阻抗。

根据输出阻抗和带宽要求，选择合适的共栅电阻值和驱动电路的参数。

同时要注意共栅级的工作点和共源级的匹配，以保证电路的整体性能。

5.接入电源电压：根据电路需求，确定合适的电源电压。

注意电源电压的选择要与场效应管的参数相匹配，避免电压过高或过低导致管子失效或工作不稳定。

6.进行仿真和调试：在完成电路设计后，进行电路仿真和调试，检查电路的增益、带宽等参数是否满足设计要求。

可以使用SPICE电路仿真软件进行仿真，根据仿真结果对电路进行调整和优化。

7.布局和绘制电路板：根据电路设计，进行布局和绘制电路板。

布局过程中要注意相邻元件的干扰和电路的稳定性。

绘制电路板时要保持线路的规整和排布的合理性。

8.组装和测试：完成电路板制作后，进行元件的组装和焊接。

然后进行电路的测试和调试，检查电路的工作状态和各项指标是否满足要求。

三、注意事项1.设计时要考虑到电压的限制，避免电路失效或工作不稳定。

2.选择合适的场效应管，根据具体需求选择低频或高频的管子。

3.设计时要注意电路整体性能，使其在增益、带宽等方面满足要求。

4.在进行仿真时，要根据仿真结果对电路进行调整和优化，确保电路性能达到最佳状态。

5.布局和绘制电路板时要注意干扰和稳定性，保持线路的规整和排布的合理性。

6.组装和测试时要仔细检查，确保电路的工作状态和各项指标达到要求。

折叠式共源共栅运算放大器目录一．摘要 (2)二．电路设计指标 (3)三．电路结构 (3)四．手工计算 (7)五．仿真验证 (10)六．结论 (12)七．收获与感悟 (12)八．参考文献 (13)摘要运算放大器在现代科技的各个领域得到了广泛的应用，针对不同的应用领域出现了不同类型的运放。

本文完成了一个由pmos作输入的放大器。

vdd为3.3v，负载电容为1pf，增益Av 大于80dB，带宽GBM大于100MHz的放大器。

输出级采用共源级结构以提高输出摆幅及驱动能力，为达到较宽的带宽，本文详细分析推导了电路所存在的极零点，共源共栅镜像电流源产生Ibias。

选择P沟道晶体管的宽度和长度，使得它们的m g 和ds r 与N沟道晶体管的情况相匹配。

关键字：运算放大器、共源共栅级、极点AbstractOperation amplifiers are widely used in many field s nowadays。

All kinds of differential operation amplifiers appear f6r special application．One basic cell of which is fully differential operation amplifiers is designed in the thesis．Power Supply 3.3v，load capacitor 1pf，Gain＞80dB，GBM＞100MHz。

The output stage is common source amplifier for getting proper DC operation point，for the purpose of wider bandwidth，we carefully analysis the pole and zero in the circuit ，use common source common gate as current Ibias。

折叠式共源共栅cmos运算放大器的设计与优化下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!折叠式共源共栅CMOS运算放大器的设计与优化1. 引言在集成电路领域，CMOS运算放大器一直是研究的热点之一。

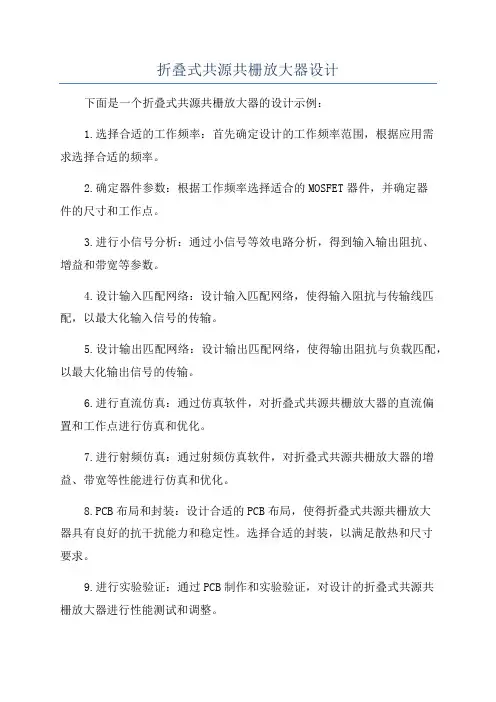

折叠式共源共栅放大器设计
下面是一个折叠式共源共栅放大器的设计示例：
1.选择合适的工作频率：首先确定设计的工作频率范围，根据应用需
求选择合适的频率。

2.确定器件参数：根据工作频率选择适合的MOSFET器件，并确定器
件的尺寸和工作点。

3.进行小信号分析：通过小信号等效电路分析，得到输入输出阻抗、
增益和带宽等参数。

4.设计输入匹配网络：设计输入匹配网络，使得输入阻抗与传输线匹配，以最大化输入信号的传输。

5.设计输出匹配网络：设计输出匹配网络，使得输出阻抗与负载匹配，以最大化输出信号的传输。

6.进行直流仿真：通过仿真软件，对折叠式共源共栅放大器的直流偏
置和工作点进行仿真和优化。

7.进行射频仿真：通过射频仿真软件，对折叠式共源共栅放大器的增益、带宽等性能进行仿真和优化。

8.PCB布局和封装：设计合适的PCB布局，使得折叠式共源共栅放大
器具有良好的抗干扰能力和稳定性。

选择合适的封装，以满足散热和尺寸
要求。

9.进行实验验证：通过PCB制作和实验验证，对设计的折叠式共源共
栅放大器进行性能测试和调整。

10.进行优化调整：根据实验结果，对折叠式共源共栅放大器进行优化和调整，以达到设计要求。

总结：折叠式共源共栅放大器设计需要从选择工作频率、器件参数确定到小信号分析、匹配网络设计、仿真优化、PCB布局和实验验证等多个步骤。

通过科学合理的设计和优化调整，可以实现折叠式共源共栅放大器的高效、低功耗和稳定工作。

折叠共源共栅单级运算放大器设计折叠共源共栅单级运算放大器（FCSG）是一种常用的放大器电路，在电子电路设计和微电子技术中具有广泛的应用。

它是由共源放大器和共栅放大器组成的，可以实现高放大增益、宽带、低噪声和低功耗等特性。

FCSG电路的基本原理是，共源放大器用来实现信号的放大和匹配，而共栅放大器则承担了放大器的输出任务。

在FCSG电路中，信号来源将直接连接到共源极，而输出信号则从共栅极获取。

折叠共源共栅单级运算放大器的设计是一个复杂的过程，需要注意以下几个关键因素：1.电路的电流：FCSG电路的电流是非常重要的参数，因为它决定了电路的增益和功耗。

因此，在设计FCSG电路时，必须考虑到电流大小及其对电路性能的影响。

2.电路的电容：FCSG电路的电容也是关键的因素，它决定了电路的带宽和响应速度。

在FCSG电路设计时，需要合理地规划电容大小和放置位置，以确保电路性能的最佳效果。

3.电路的阻抗匹配：FCSG电路需要从信号源中获取信号，因此必须考虑电路的阻抗匹配问题。

如果电路的输入阻抗和信号源的输出阻抗不匹配，将会影响电路性能。

因此，在FCSG电路设计中，需要使用适当的匹配电路来解决这个问题。

4.电路的噪声：FCSG电路中的噪声也是设计考虑的重要因素之一。

由于FCSG电路通常用于低噪声电路设计，因此需要对电路的噪声进行特殊处理，例如选择低噪声元器件和合理的电路布局等。

总的来说，折叠共源共栅单级运算放大器的设计需要综合考虑电路的电流、电容、阻抗和噪声等因素，以最大程度地实现电路性能的优化。

在实际应用中，还需要结合具体的应用场景和要求，进行合理的电路设计和优化。

采用折叠式共源共栅结构实现高速CMOS全差分运算放大器的设计折叠式共源共栅结构是一种常用于高速CMOS全差分运算放大器设计的电路结构。

它结合了共源和共栅结构的优点，在设计高速差分运算放大器时具有重要的应用价值。

在设计高速CMOS全差分运算放大器时，首先需要确定电路的工作频率和增益要求。

然后，根据设计要求选择合适的MOS管尺寸以及电路拓扑结构。

在采用折叠式共源共栅结构之前，我们先来了解一下共源和共栅结构的特点。

共源结构是一种常见的差分放大器结构，它提供了较大的增益和较高的输入阻抗，但由于电流镜电路(如PMOS电流镜)的引入，使得其增益和频率特性受到限制。

共栅结构是一种常见的高速差分放大器结构，它具有良好的增益和频率特性，但输入阻抗较低。

因此，为了综合考虑增益、频率特性和输入阻抗，我们可以采用折叠式共源共栅结构。

折叠式共源共栅结构的基本原理是将两个共源结构和两个共栅结构连接在一起形成一个差分放大器。

其中，一个共源结构用作输入级，另一个共源结构用作输出级。

同时，一个共栅结构用于提供增益，另一个共栅结构用于提供带宽。

具体来说，折叠式共源共栅结构的输入级包含一个共源结构和一个共栅结构。

其中，共源结构的输入端连接输入信号，输出端通过一个电流源连接到共源结构的源极。

共栅结构通过一个电流源连接到共源结构的源极。

这样，共源结构和共栅结构共同构成输入级。

折叠式共源共栅结构的输出级也包含一个共源结构和一个共栅结构。

其中，共源结构的源极通过一个电流源连接到地，栅极接受输入信号。

共栅结构的源极通过一个电流源连接到共源结构的源极。

这样，共源结构和共栅结构共同构成输出级。

在折叠式共源共栅结构中，输入级的共源结构和共栅结构提供了较大的增益和较高的输入阻抗，输出级的共源结构和共栅结构提供了较大的带宽和较低的输出阻抗。

通过适当选择MOS管的尺寸和电流源的电流，可以实现高速差分运算放大器的设计要求。

综上所述，采用折叠式共源共栅结构可以实现高速CMOS全差分运算放大器的设计。

《IC课程设计》报告折叠式共源-共栅运算跨导放大器的设计姓名：王志伟学号：U200713959班级：0707院系：控制系专业：自动化同组人姓名：田绍宇胡月目录1设计目标 (1)2相关背景知识 (2)3设计过程 (2)3.1 电路结构设计 (2)3.2 主要电路参数的手工推导 (2)3.2.1直流工作点分析 (2)3.2.2带宽分析及原件参数计算 (3)3.2.3直流增益的小信号模型分析 (4)3.3 计算参数验证 (5)4电路仿真 (5)4.1交流特性仿真 (7)4.2最大输出摆幅仿真 (9)4.3共模输出的仿真验证 (11)5讨论 (12)6收获和建议 (13)7参考文献 (14)摘要：折叠式共源共栅结构的运算放大器不仅能提高增益、增加电源电压噪声抑制比、而且在输出端允许自补偿。

1设计目标设计一款折叠式共源-共栅跨导运算放大器（Design a Folded Cascode OTA），其设计指标见表1，参考电路原理图如下图所示，用0.35um coms工艺。

图：折叠式共源-共栅跨导运算放大器设计步骤与要点：1.直流工作点的分析与设计（DC operation point design and analysis）1) 假设所有的MOS管均工作在饱和区，VGS-VT=200mV，VDD=3V，VSS= 0V，计算OTA的最大输出摆幅。

2) 基于0.35 um CMOS工艺，计算和设计MOS管的尺寸，使OTA电路满足最大输出摆幅的要求。

3) 以下数据可供设计参考L1,2,3,4 = Lmin; Lmin= 1μm。

2.在HSpice电路仿真软件，对所设计的电路进行模拟仿真与设计2相关背景知识随着集成电路技术的不断发展，高性能运算放大器得到广泛应用，其性能直接影响电路及系统的整体性能。

折叠式共源共栅运算放大器具有二阶优化性能，因此设计一个实用价值的折叠式共源共栅运算放大器是非常有现实意义的。

CMOS管的参数并不能通过简单的理论计算进行准确的预测，在给定的工艺条件下，理论计算出的管子宽长不考虑实际情况下工艺条件等诸多外界因素，仿真的结果会和设计指标有很大的差距。

折叠式共源共栅运算放大器设计1.设计原理折叠式共源共栅运放的设计原理主要基于共源共栅电路，通过级联的方式来增加放大器的增益和带宽。

共源共栅电路是一种结合了共源级和共栅级的运放电路，具有高输入阻抗、低输出阻抗和高增益的特点。

通过将两个共源共栅电路级联，可以得到折叠式共源共栅运放，进一步提高增益和带宽。

2.关键参数在设计折叠式共源共栅运放时，需要考虑以下几个关键参数：-增益：增益是指输入信号与输出信号之间的比例关系，是一个放大器的主要性能指标。

在设计过程中，需要确定所需的增益，并根据电路结构进行调整。

-带宽：带宽是指放大器能够放大信号的频率范围。

在设计折叠式共源共栅运放时，需要选择适当的电容和电阻来提供所需的带宽。

-输入阻抗：输入阻抗是指放大器的输入端对外部信号的电阻。

在折叠式共源共栅运放中，可以通过调整栅极电阻和源极电阻来控制输入阻抗。

-输出阻抗：输出阻抗是指放大器的输出端对外部负载的电阻。

在设计过程中，需要考虑输出阻抗对于负载的影响，并选择适当的电路结构来提供所需的输出阻抗。

3.设计流程-确定设计规格：首先需要明确设计的需求，包括增益、带宽和输入输出阻抗等。

-电路拓扑选择：选择折叠式共源共栅电路作为基本电路拓扑。

-参数计算：根据设计规格和电路拓扑，计算所需的电阻、电容等参数。

-电路模拟：使用电路模拟软件，如SPICE，对电路进行仿真，验证设计参数的正确性，并进行性能分析。

-电路调整：根据仿真结果，对电路进行调整，满足设计规格。

-PCB设计：将电路布局成PCB，进行进一步的测试和优化。

-调试与测试：进行电路的调试和测试，对性能进行评估和调整。

4.实际应用折叠式共源共栅运放可应用于各种通信和成像系统中，例如放大器、滤波器、混频器等。

由于折叠式共源共栅运放具有高增益和宽带宽的优势，可以提高信号的质量和速度，使系统更加稳定和可靠。

同时，折叠式共源共栅运放还可以用于低功耗电路设计中，通过优化电路结构和参数选择，降低功耗并提高电路性能。

折叠共源共栅放大器的偏置电路1. 引言折叠共源共栅放大器是一种常用的电路结构，用于放大电压信号。

偏置电路是该放大器的重要组成部分，其作用是确保放大器工作在合适的工作点，以提供稳定的放大功能。

本文将介绍折叠共源共栅放大器的偏置电路的原理、设计和优化方法。

2. 折叠共源共栅放大器的基本原理折叠共源共栅放大器是一种双管结构，由共源级和共栅级组成。

共源级负责放大信号，而共栅级则提供了对输入信号的反馈，以增加放大器的增益和稳定性。

该放大器的基本原理如下：•输入信号经过共源级放大，得到放大后的信号；•放大后的信号经过共栅级，进行反馈；•反馈信号与输入信号进行叠加，得到最终输出信号。

3. 折叠共源共栅放大器的偏置电路设计偏置电路的设计目的是为了确保放大器在工作时能够保持合适的工作点，以提供稳定的放大功能。

以下是折叠共源共栅放大器的偏置电路设计的基本步骤：3.1 确定工作点首先，需要确定放大器的工作点。

工作点的选择取决于应用需求和器件参数。

一般情况下，工作点应选择在晶体管的饱和区或放大区的中间位置，以保证放大器具有较大的增益和线性度。

3.2 选择偏置电流偏置电流决定了放大器的直流工作点，对放大器的增益和功率消耗有重要影响。

一般情况下，偏置电流应选取在晶体管的饱和区或放大区的较低位置，以保证放大器具有较低的功耗和较高的线性度。

3.3 设计偏置电路根据选择的工作点和偏置电流，设计偏置电路以提供所需的直流偏置电压和电流。

常用的偏置电路包括电流镜电路和电阻分压电路。

以下是一个简单的偏置电路示例：该偏置电路由一个电流镜电路和一个电阻分压电路组成。

电流镜电路通过将电流分流到两个晶体管上，提供了所需的偏置电流。

电阻分压电路通过将电流分压到合适的电压，提供了所需的偏置电压。

4. 偏置电路的优化方法为了提高折叠共源共栅放大器的性能，可以采用以下优化方法：4.1 温度补偿晶体管的参数受温度影响较大，因此在偏置电路中引入温度补偿电路，以保持放大器的工作点稳定。

折叠式共源共栅运算放大器设计实验一、设计步骤1.确定规格和目标：首先确定设计的规格和目标，例如增益、带宽、输入输出电阻等。

2.选择适当的工作点：根据目标确定合适的工作点。

通常，选择中间状态的电流偏置，例如源极电流和漏极电流各占目标电流的一半。

3.估计W/L比例：根据工作点电流和所用晶体管的尺寸参数，估计晶体管的W/L比例。

可以使用厂商提供的模型参数进行计算。

4.电流源设计：设计适当的电流源，用于提供偏置电流。

电流源可以采用单端（如PMOS、NMOS）或差分结构（如源随器）。

5.阶数计算：根据需求和规格，计算需要的放大器阶数。

6.确定并绘制电路拓扑：根据放大器的阶数，选择合适的电路拓扑。

折叠式共源共栅运放通常由两个共源共栅级联组成。

绘制电路图，包括晶体管、电容、电流源等。

7.进行直流偏置分析：进行直流偏置分析，计算电压、电流等参数。

确保电路能够在合适的工作点工作，并且各个极点和零点在期望的频率范围内。

8.进行交流分析：进行交流分析，计算增益、带宽等参数。

可以使用电路仿真软件进行模拟分析，找到需要优化的部分。

9.优化设计：根据仿真结果，逐步调整电路参数，优化设计。

可以通过改变晶体管的W/L比例、电容的数值等参数，使得仿真结果符合要求。

10.布局设计：进行电路的布局设计，包括电源、接地、电容、晶体管等部分的布局。

注意避开毫米波的射频干扰源，并且尽量减少板间互电容等干扰。

11.进行仿真验证：进行全局电路的仿真验证，确保电路能够满足设计要求。

12.绘制电路原理图和PCB板：根据最终的设计结果，绘制电路原理图和PCB板，进行制作。

二、实验过程1.制作PCB板：根据设计的PCB布局图，制作PCB板。

2.感知电路：将制作好的PCB板安装到实验台上，连接电源和信号源。

3.测量电路参数：使用万用表、示波器等仪器，测量电路参数，例如增益、带宽、输入输出电阻等。

4.分析结果：根据测量结果，分析电路的性能是否满足设计要求。

折叠式共源共栅CMOS运算放大器的设计该电路由两级放大器组成，第一级为共源放大器，第二级为共栅放大器。

下面将详细介绍各个部分的设计步骤和注意事项。

1.设计共源放大器：共源放大器的设计旨在实现高电压增益、宽带宽和稳定的工作点。

主要的设计步骤如下：-根据所需的增益和带宽确定工作点的直流电压和电流。

一般而言，直流电压应足够大，以提供足够的电压增益；而直流电流应适中，以保持功耗的合理范围。

-选择合适的晶体管尺寸和W/L比例，以满足所需的增益和带宽要求。

通常情况下，尺寸越大，增益越高，但同时也会增加功耗。

-设计偏置电路，用以稳定工作点，并提供所需的电流。

常见的偏置电路包括电流镜和电流源。

2.设计共栅放大器：共栅放大器的设计目标是进一步提高增益和带宽，并提供合适的输出电压。

以下是一些重要的设计考虑因素：-通过选择适当的晶体管尺寸和W/L比例，以满足所需的功率增益和输出电压范围。

与共源放大器类似，通常情况下尺寸越大，输出电压范围越大。

-需要设计合适的负载电路，以提供合适的输出电压和输出电流。

常见的负载电路包括电流镜和电流源。

3.总体电路优化：在设计过程中，需要进行一系列的优化步骤，以满足设计要求。

以下是一些常见的优化技术：-频率补偿：通过选择合适的补偿电容和电阻，提高电路的带宽和稳定性。

-去耦电容：通过添加适当的去耦电容，提高电路的低频响应和直流工作点稳定性。

-噪声优化：通过减小晶体管尺寸、优化偏置电路等措施，减小电路的噪声。

综上所述，折叠式共源共栅CMOS运算放大器的设计需要考虑多个方面，包括增益、带宽、工作点、输出电压范围等。

通过合理选择晶体管尺寸和W/L比例、设计合适的负载电路和偏置电路，以及进行适当的优化，可以实现高性能的运算放大器设计。

最后，需要进行电路的仿真和验证，以确保设计的性能符合预期要求。

CMOS课程设计折叠式共源共栅运算放大器设计学院: 机械与电子工程学院专业: 电子科学与技术指导老师: 蔡志民班级: 1221401学号: 201220140125姓名: 姜国理报告时间: 2015-07-05一、设计目的设计共源共栅运算放大器，使其满足V DD=5V，功率P=10mW，输出摆幅为2.35V，增益A V约10dB。

使用st02 0.5um 5V CMOS工艺5V晶体管模型。

学习差动放大器DC扫描、AC、瞬态分析的方法。

参数给定：C OX=(εsiεo)/t ox其中εsi=8.85*10-12，εo=3.9，t ox =9nm；u n=350cm2/v/s，u p=100 cm2/v/s。

二、设计步骤本次实验采用IC615设计整个过程。

启动cadence工具，在terminal中输入virtuoso &启动IC615并后台运行，如图所示：启动后CIW窗口如图所示：启动IC615后，新建library取名201220140125，并关联到st02库，如图所示：在library中新建cell,选择schematic原理图输入，并调用st02器件mn及mp,分别修改参数，最后原理图如图所示：参数的设定:1)电流分配:根据10mw的功率，及电源电压5v，由公式p=ui，算出I总=2mA，由电路对称性平均分配电流M0，M1为1mA,M9流过M8,及M10的电流之和也为1mA,其他的管子电流都为0.5mA。

2)过驱动电压分配:电流确定后，根据摆幅2.35v分配过驱动电压，M0,M1的V on=0.45v,M2,3的V on=0.8v,M4,5,8,10的V on=0.8v,M6,7的V on=0.6v,M9的V on=1v。

3)宽长比确定：通过电流与过驱动电压的关系式确定宽长比，由于所有mos管都必须工作在饱和区，所以使用饱和区的电流－过驱动电压的关系：Nmos管：I DS＝1/2u n C OX（W/L）（V GS－V th）2＝1/2u n C OX V OD2＝>（W/L）=(2 I DS) /( u n C OX V OD2)Pmos管：I DS＝1/2u p C OX（W/L）（V GS－V th）2＝1/2u p C OX V OD2＝>（W/L）= (2 I DS)/(u p C OX V OD2)根据公式可得所有mos管的宽长比，分别为：(w/l)0,1=149.25/0.55, (w/l)2,3=22.62/0.55, (w/l)4,5,8,10=5.87/0.5,(w/l)6,7=10.44/0.5, (w/l)9=7.5/0.54)分配初始偏置电压值：mos管阈值电压的初始值由工艺库中给定，pmos管的阈值电压为V th＝－0.8V，nmos管的阈值电压为V th＝0.7V，这些值将在仿真过程中修正。

折叠式共源共栅运算放大器目录一．摘要 (2)二．电路设计指标 (3)三．电路结构 (3)四．手工计算 (7)五．仿真验证 (10)六．结论 (12)七．收获与感悟 (12)八．参考文献 (13)摘要运算放大器在现代科技的各个领域得到了广泛的应用，针对不同的应用领域出现了不同类型的运放。

本文完成了一个由pmos作输入的放大器。

vdd为3.3v，负载电容为1pf，增益Av大于80dB，带宽GBM大于100MHz的放大器。

输出级采用共源级结构以提高输出摆幅及驱动能力，为达到较宽的带宽，本文详细分析推导了电路所存在的极零点，共源共栅镜像电流源产生Ibias。

选择P沟道晶体管的宽度和长度，使得它们的m g 和ds r 与N沟道晶体管的情况相匹配。

关键字：运算放大器、共源共栅级、极点AbstractOperation amplifiers are widely used in many field s nowadays。

All kinds of differential operation amplifiers appear f6r special application．One basic cell of which is fully differential operation amplifiers is designed in the thesis．Power Supply 3.3v，load capacitor 1pf，Gain＞80dB，GBM＞100MHz。

The output stage is common source amplifier for getting proper DC operation point，for the purpose of wider bandwidth，we carefully analysis the pole and zero in the circuit ，use common source common gate as current Ibias。
