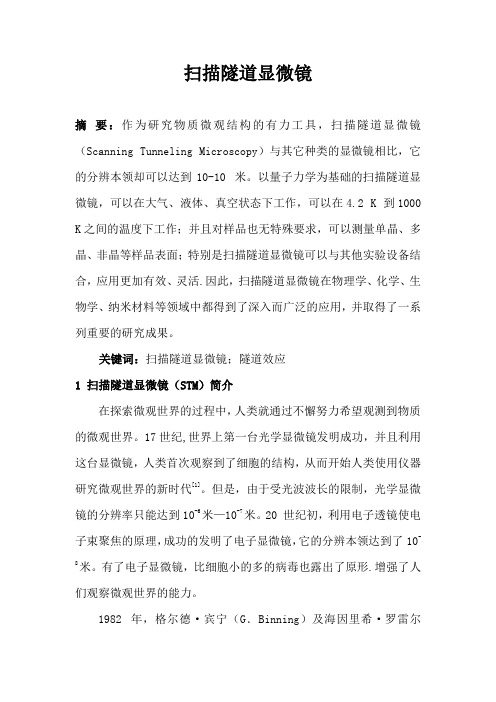

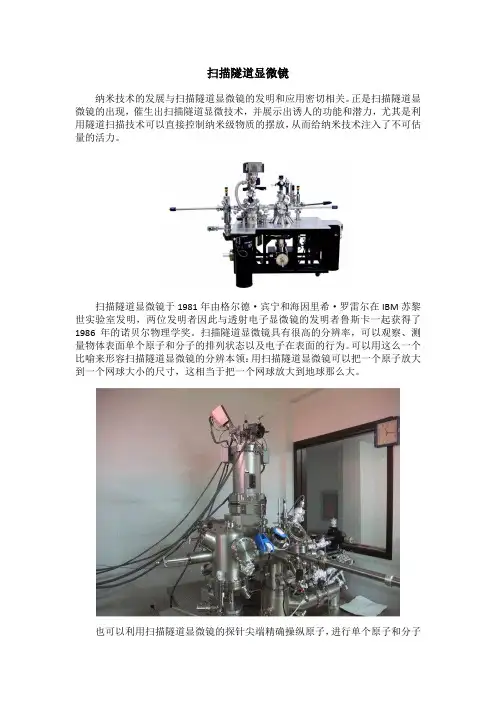

扫描隧道显微镜摘要:作为研究物质微观结构的有力工具,扫描隧道显微镜(Scanning Tunneling Microscopy)与其它种类的显微镜相比,它的分辨本领却可以达到10-10 米。
以量子力学为基础的扫描隧道显微镜,可以在大气、液体、真空状态下工作,可以在4.2 K 到1000 K之间的温度下工作;并且对样品也无特殊要求,可以测量单晶、多晶、非晶等样品表面;特别是扫描隧道显微镜可以与其他实验设备结合,应用更加有效、灵活.因此,扫描隧道显微镜在物理学、化学、生物学、纳米材料等领域中都得到了深入而广泛的应用,并取得了一系列重要的研究成果。
关键词:扫描隧道显微镜;隧道效应1 扫描隧道显微镜(STM)简介在探索微观世界的过程中,人类就通过不懈努力希望观测到物质的微观世界。
17世纪,世界上第一台光学显微镜发明成功,并且利用这台显微镜,人类首次观察到了细胞的结构,从而开始人类使用仪器研究微观世界的新时代[1]。
但是,由于受光波波长的限制,光学显微镜的分辨率只能达到10-6米—10-7米。
20 世纪初,利用电子透镜使电子束聚焦的原理,成功的发明了电子显微镜,它的分辨本领达到了10-8米。
有了电子显微镜,比细胞小的多的病毒也露出了原形.增强了人们观察微观世界的能力。
1982 年,格尔德·宾宁(G.Binning)及海因里希·罗雷尔(H .Rohrer )在IBM 位于瑞士苏黎世的苏黎世实验室发明了,世界上第一台具有原子分辨率的扫描隧道显微镜(Scanning Tunneling Microscope )。
两位发明者因此与恩斯特·鲁斯卡分享了1986 年诺贝尔物理学奖[2]。
利用量子力学中隧道效应的扫描隧道显微镜, 它的分辨本领甚至达到了10-10米。
2 扫描隧道显微镜(STM )的原理根据量子理论中的隧道效应,电子有几率穿过势垒,而形成隧道电流.扫描隧道显微镜(STM )就是利用这一原理制成的.将被研究的物质(必须是导体)表面和探针作为两个电极,当样品与针尖的距离介于1nm 左右时,在外加电压的作用下,电子会穿过这个因为距离形成的势垒而向另一端运动,形成隧道电流I.这个电流满足如下关系:)exp(2/1S l KV I φ-=其中,K ,l 是常数;V 是施加在探针和样品之间的电压;Φ是探针和样品的平均功函数, 它和探针、样品的材料功函数有关,Φ≈Φ1+Φ2;S 是探针和样品间的距离。
