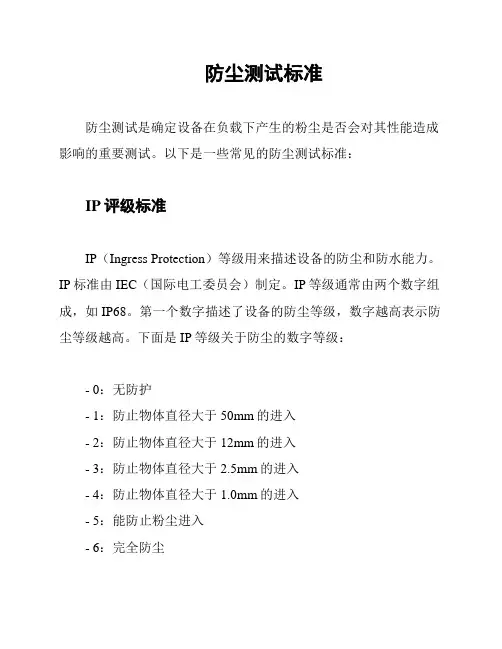

防尘测试标准防尘测试是确定设备在负载下产生的粉尘是否会对其性能造成影响的重要测试。
以下是一些常见的防尘测试标准：IP评级标准IP（Ingress Protection）等级用来描述设备的防尘和防水能力。
IP标准由IEC（国际电工委员会）制定。
IP等级通常由两个数字组成，如IP68。
第一个数字描述了设备的防尘等级，数字越高表示防尘等级越高。
下面是IP等级关于防尘的数字等级：- 0：无防护- 1：防止物体直径大于50mm的进入- 2：防止物体直径大于12mm的进入- 3：防止物体直径大于2.5mm的进入- 4：防止物体直径大于1.0mm的进入- 5：能防止粉尘进入- 6：完全防尘MIL-STD-810GMIL-STD-810G是美国国防部颁布的关于设备的环境工程测试标准。
该标准中有一个与防尘相关的测试方法，称为"Blowing Dust and Blowing Sand Test"。
该测试方法在恶劣环境中进行，模拟在高速行驶的车辆后面、行军、甚至是沙尘暴条件下的设备性能。
ENEN 是一项欧洲标准，与IP等级非常相似。
该标准用两个数字表示设备的防尘和防水等级。
下面是EN 标准的数字等级：- 0：无保护- 1：防止物体直径大于50mm的进入- 2：防止物体直径大于12.5mm的进入- 3：防止物体直径大于2.5mm的进入- 4：防止物体直径大于1.0mm的进入- 5：能防止粉尘进入- 6：完全防尘以上是一些关于防尘测试的标准。
对于不同的设备，应该根据其使用环境选择相应的测试标准，以确保设备在实际应用中能够正常工作。
IPxx防尘防水等级防尘等级(第一个X表示)防水等级(第二个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水电子测量仪器的防水级别同时也反映了仪器防潮和防尘的能力，特别是对于户外活动中，兔不了处于高湿或多尘沙的恶劣环境中，仪器的密封和防水能力对于保证仪器的安全运转和寿命就至关重要。
为此，国际上制订IEC529标准。
为了与此相适应，日本工业标准中将电子仪器的防水保护分为10个等级，分别以IPX1、IPX2……表示。
保护等级种类，含义0 无保护1 防滴I型垂直落下的水滴无有害的影响2 防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3 防雨型与垂直方向成60度范围内降雨无有宾的影响4 防溅型受任意方向的水飞溅无有害的影响5 防喷射型任意方向直接受到水的喷射无有害的影响6 耐水型任意方向直接受到水的喷射也不合讲人内部7 防浸型在规定的条件下即使浸在水中也不全许人内部8 水中型长时间浸没在一定压力的水中照样能使用9 防湿型在相对湿度大90％以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。
IPxx 防尘防水等级防尘等级 (第一个X表示) 防水等级 (第二个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于 1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响3 ：水或雨水从 60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（ 1m ）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
防水防尘等级（IP）说明一、前言防水防尘等级要求是各种传感器、电器、仪器仪表等常见的参数，特别是对汽车零部件，防护等级是必须要求的参数，但很多人对防护等级的具体含义，以及相关标准并不清楚。
故写此说明。
二、防护等级IP含义IP是Ingress Protection Rating(或者International Protection Code)的缩写，它定义了一个界面对液态和固态微粒的防护能力。
IP后面一般跟2位数字，第1位数字表示的是对固态的防护等级，范围是0~6，分别表示了对大颗粒异物到灰尘的防护能力；第2个数字是对液态的防护等级，范围一般是0~8（不同标准定义不同，下面会说明），分别表示对液态的防护能力。
三、相关标准四、不同标准关于防水防尘等级的定义区别4.1 关于标准的说明1、国际标准IEC529（1989）和国标GB4208-93是等效的，后者是按照前者制定的。
2、国际标准IEC60529:2001与国标GB 4208-2008也是等效的，后台是按照前者指定的。
另外IEC60529:2001是IEC529（1989）是修订版。
3、GB/T 30038-2013是参考ISO 20653:2006制定的，主要是对ISO 20653:2006的一些错误进行了纠正，关于IP等级的定义是一致的。
4、所以，关于IP等级的定义主要是IEC60529:2001和ISO 20653:2006的区别，以下分别列出2个标准关于IP等级的定义。
4.2 IEC60529:2001关于IP等级的定义如下其中“附加字母”、“补充字母”不常用，不再说明。
第1个和第2个数字说明如下：4.2 DIN 40050-9:1993关于IP等级的定义如下4.3 ISO 20653:2006关于IP等级的定义如下如果没有给出代码元素，应代用字母“X”（或“XX”，如果没有指出两个代码元素）。
附加字母和/或补充字母可以省略，且不使用代字母。
IPxx防尘防水等级防尘等级(第一个X表示)防水等级(第二个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水电子测量仪器的防水级别同时也反映了仪器防潮和防尘的能力，特别是对于户外活动中，兔不了处于高湿或多尘沙的恶劣环境中，仪器的密封和防水能力对于保证仪器的安全运转和寿命就至关重要。
为此，国际上制订IEC529标准。
为了与此相适应，日本工业标准中将电子仪器的防水保护分为10个等级，分别以IPX1、IPX2……表示。
保护等级种类，含义0 无保护1 防滴I型垂直落下的水滴无有害的影响2 防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3 防雨型与垂直方向成60度范围内降雨无有宾的影响4 防溅型受任意方向的水飞溅无有害的影响5 防喷射型任意方向直接受到水的喷射无有害的影响6 耐水型任意方向直接受到水的喷射也不合讲人内部7 防浸型在规定的条件下即使浸在水中也不全许人内部8 水中型长时间浸没在一定压力的水中照样能使用9 防湿型在相对湿度大90％以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。
IPxx 防尘防水等级防尘等级 (第一个X表示) 防水等级 (第二个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于 1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响3 ：水或雨水从 60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（ 1m ）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
防尘防⽔等级IECIP标准防尘防⽔等级：IEC IP防护等级定义IP 表⽰Ingress Protection（进⼊防护）.IEC IP防护等级是电⽓设备安全防护的重要. IP等防护级系统提供了⼀个以电器设备和包装的防尘、防⽔和防碰撞程度来对产品进⾏分类的⽅法，这套系统得到了多数欧洲国家的认可，国际电⼯协会IEC（International Electro Technical Commission）起草,并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。
防护等级多以IP后跟随两个数字来表述，数字⽤来明确防护的等级。
第⼀个数字表明设备抗微尘的范围，或者是⼈们在密封环境中免受危害的程度。
I代表防⽌固体异物进⼊的等级，最⾼级别是6；第⼆个安字表明设备防⽔的程度。
P代表防⽌进⽔的等级，最⾼级别是8。
如电机的防护等级IP65,防护等级IP55等等.接触电⽓设备保护和外来物保护等级(第⼀个数字) 电⽓设备防⽔保护等级( 第⼆个数字)第⼀个数字防护范围第⼆个数字防护范围名称说明名称说明0 ⽆防护 - 0 ⽆防护 -1 防护50mm直径和更⼤的固体外来体探测器，球体直径为50mm,不应完全进⼊1 ⽔滴防护垂直落下的⽔滴不应引起损害2 防护12.5mm直径和更⼤的固体外来体探测器，球体直径为12.5mm,不应完全进⼊ 2 柜体倾斜15度时，防护⽔滴柜体向任何⼀侧倾斜15度⾓时，垂直落下的⽔滴不应引起损害3 防护2.5mm直径和更⼤的固体外来体探测器，球体直径为2.5mm,不应完全进⼊ 3 防护溅出的⽔以60度⾓从垂直线两侧溅出的⽔不应引起损害4 防护1.0mm直径和更⼤的固体外来体探测器，球体直径为1.0mm,不应完全进⼊ 4 防护喷⽔从每个⽅向对准柜体的喷⽔都不应引起损害5 防护灰尘不可能完全阻⽌灰尘进⼊，但灰尘进⼊的数量不会对设备造成伤害5 防护射⽔从每个⽅向对准柜体的射⽔都不应引起损害6 灰尘封闭柜体内在20毫巴的低压时不应进⼊灰尘 6 防护强射⽔从每个⽅向对准柜体的强射⽔都不应引起损害注：探测器的直径不应穿过柜体的孔7 防护短时浸⽔柜体在标准压⼒下短时浸⼊⽔中时，不应有能引起损害的⽔量浸⼊8 防护长期浸⽔可以在特定的条件下浸⼊⽔中，不应有能引认识电⼦产品的防⽔等级JIS(IPX)0 ⽆保护1 防滴I型垂直落下的⽔滴⽆有害的影响2 防滴II型与垂直⽅向成15“范围内落下的⽔滴⽆有窑的影响3 防⾬型与垂直⽅向成60度范围内降⾬⽆有宾的影响4 防溅型受任意⽅向的⽔飞溅⽆有害的影响5 防喷射型任意⽅向直接受到⽔的喷射⽆有害的影响6 耐⽔型任意⽅向直接受到⽔的喷射也不合讲⼈内部7 防浸型在规定的条件下即使浸在⽔中也不全许⼈内部8 ⽔中型长时间浸没在⼀定压⼒的⽔中照样能使⽤9 防湿型在相对湿度⼤90％以⼘的湿⽓样能体⽤国际⼯业标准防⽔登记IP和⽇本⼯业标准的JIS防⽔等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。
IP防尘防水等级标准分为两个部分：防尘等级和防水等级。
防尘等级从IP0X开始，最高到IP6X。
数字越高，防护性能越好。
其中，IP0X表示无防护，IP1X可以防止大于50毫米的固体物体进入，IP2X可以防止大于12毫米的固体物体进入，IP3X可以防止大于2.5毫米的固体物体进入，IP4X可以防止大于1毫米的固体物体进入，IP5X可以防止有害的灰尘堆积，而IP6X则是完全防尘。
防水等级也从IPX0开始，最高到IPX8。
防水等级标准具体如下：
* IPX0：无防护。
* IPX1：防护垂直落水，产品置于室内使用时防止水滴落入。
* IPX2：防护倾斜水流，产品倾斜最多15°时防止持续的水流渗入内部。
* IPX3：防护浇淋水，产品倾斜最多60°时防止雨水等喷射的水流渗入。
* IPX4：防护水溅，能承受从各个方向喷射的水流，模拟雨水溅射情况。
* IPX5：防护低压水柱，能承受从喷嘴射出的6.3mm内径的水柱。
* IPX6：防护强力水柱，能承受从喷嘴射出的12.5mm内径的强力水柱。
* IPX7：防护暂时浸没，能承受按规定时间和压力浸没在水下。
* IPX8：防护持续浸没，设备能够持续浸没在水下并维持正常工作。
ip防护等级划分标准
IP防护等级是国际电气设备防尘防水等级的两种分类，其中IP67是最高等级，可以完全防止尘埃进入和短暂浸泡。
以下是IP防护等级的划分标准：
1. IP1X：设备无防护，除提供基本的电击保护外，无其他的防护。
2. IP2X：设备有基本的防护，能够防止手指接触，或者防止大多数物体进入。
3. IP3X：设备有防止尘埃进入的防护，但是不能完全防止尘埃进入。
4. IP4X：设备有防止飞溅水滴进入的防护，但是不能完全防止飞溅水滴进入。
5. IP5X：设备有防止喷射水流进入的防护，但是不能完全防止喷射水流进入。
6. IP6X：设备有防止强力喷水进入的防护，但是不能完全防止强力喷水进入。
7. IP67：设备有防止短暂浸泡和强烈喷雾进入的防护，但是不能完全防止短暂浸泡和强烈喷雾进入。
8. IP68：设备有防止持续浸泡和强烈喷雾进入的防护，并且可以在深度可以达到1米的水中持续工作30分钟。
以上就是IP防护等级的划分标准，具体的防护等级会根据设备的用途和工作环境进行选择。

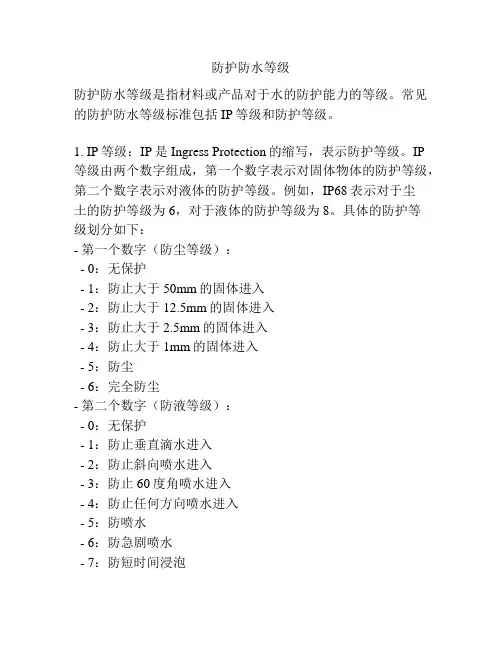

防护防水等级防护防水等级是指材料或产品对于水的防护能力的等级。
常见的防护防水等级标准包括IP等级和防护等级。
1. IP等级：IP是Ingress Protection的缩写，表示防护等级。
IP等级由两个数字组成，第一个数字表示对固体物体的防护等级，第二个数字表示对液体的防护等级。
例如，IP68表示对于尘土的防护等级为6，对于液体的防护等级为8。
具体的防护等级划分如下：- 第一个数字（防尘等级）：- 0：无保护- 1：防止大于50mm的固体进入- 2：防止大于12.5mm的固体进入- 3：防止大于2.5mm的固体进入- 4：防止大于1mm的固体进入- 5：防尘- 6：完全防尘- 第二个数字（防液等级）：- 0：无保护- 1：防止垂直滴水进入- 2：防止斜向喷水进入- 3：防止60度角喷水进入- 4：防止任何方向喷水进入- 5：防喷水- 6：防急剧喷水- 7：防短时间浸泡- 8：防长时间浸泡2. 防护等级：防护等级是针对电气设备或机械设备等具体产品的防护能力进行划分的等级。
具体的防护等级标准根据不同的产品和行业有所不同。
例如，防护等级可以用字母和数字表示。
其中，字母表示防护对于人体或物品的接触的防护等级，数字表示对于固体和液体的防护等级。
常见的防护等级包括：- NEMA防护等级：NEMA（National Electrical Manufacturers Association）是美国国家电器制造商协会的缩写，NEMA防护等级用来评估电气设备的防护能力。
例如，NEMA 1表示防护等级为一般防护等级，NEMA 4表示防护等级为防喷溅等级。
- IK等级：IK是一个评估设备外壳对于机械碰撞的防护等级标准。
IK等级从IK00到IK10，数字越大表示防护能力越强。
例如，IK10表示设备外壳具有非常强的防护能力，能够抵挡大约20焦耳的撞击能量。
需要注意的是，不同的产品和行业可能采用不同的防护防水等级标准，以上只是一些常见的标准。

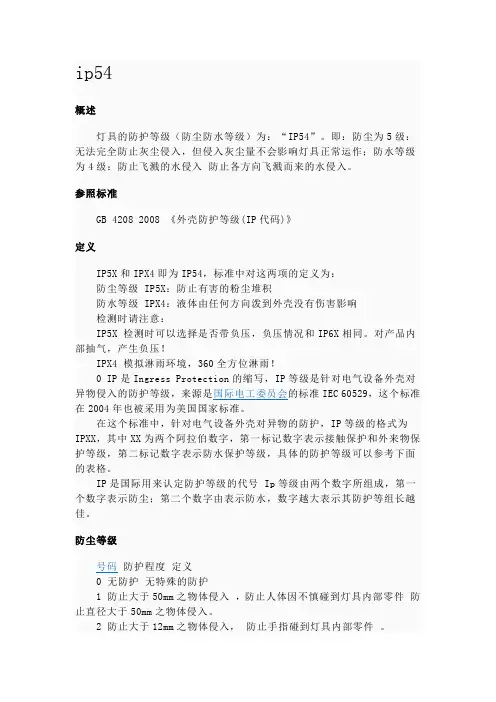

ip54概述灯具的防护等级（防尘防水等级）为：“IP54”。
即：防尘为5级：无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作；防水等级为4级：防止飞溅的水侵入防止各方向飞溅而来的水侵入。
参照标准GB 4208 2008 《外壳防护等级(IP代码)》定义IP5X和IPX4即为IP54，标准中对这两项的定义为：防尘等级 IP5X：防止有害的粉尘堆积防水等级 IPX4：液体由任何方向泼到外壳没有伤害影响检测时请注意：IP5X 检测时可以选择是否带负压，负压情况和IP6X相同。
对产品内部抽气，产生负压！IPX4 模拟淋雨环境，360全方位淋雨！0 IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码防护程度定义0 无防护无特殊的防护1 防止大于50mm之物体侵入，防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入。
2 防止大于12mm之物体侵入，防止手指碰到灯具内部零件。
3 防止大于2.5mm之物全侵入，防止直径大于2.5mm的工具，电线或物体侵入。
4 防止大于1.0mm之物体侵入，防止直径大于1.0的蚊蝇、昆虫或物体侵入。
5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作。
6 防尘完全防止灰尘侵入。
防水等级号码防护程度定义0 无防护，无特殊的防护。
1 防止滴水侵入，防止垂直滴下之水滴。
2 倾斜15度时仍防止滴水侵入，当灯具倾斜15度时，仍可防止滴水。
防水防尘概述
防水防尘（IP防护等级）定义：
IP等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，并在IEC529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。
防护等级以IP后跟随两个数字来表述，数字用来明确防护的等级。
第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。
第二个数字表明设备防水的程度。
防水防尘IP防护等级的表示方式
0 没有防护没有防护
1 可抵御超过50mm的固体物质。
如：手部意外触摸可经受垂直落下的水点。
2 可抵御直径超过12mm直径、长度不超过80mm的固体物质。
如：手指可经受呈15°垂直角的水花的直接喷射。
3 可抵御直径超过2.5mm的固体物质。
如：工具或金属丝可经受呈60°垂直角的水花的直接喷射。
4 可抵御直径超过1.0mm的固体物质。
如：细小金属丝可经受任何方向射来的水花——允许有限的进入。
5 防尘，有限进入（无有害堆积物）。
可经受来自任何方向的低压水柱喷射——允许有限的进入。
6 灰尘难以进入，完全防尘。
可经受来自任何方向的强力水柱喷射——允许有限的进入。
7 不适用。
允许短暂放入0.15m—1m深的水中，时间可长达30分钟。
8 不适用。
可经受压力下长期浸泡。
目前可以进行防水防尘的检测机构有：北欧检测实验室、电器科学研究所、环境可靠性与电磁兼容试验中心等
防水防尘IP特性
1.在电子产品中，IP另一种意思为防水防尘等级
IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度
第一个标示数字：
0 无防护对外界的人或物无特殊之防护 IP0-
1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入 IP1-
2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入 IP2-
3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-
4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-
5 防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-
6 尘密完全防止外物侵入，且可完全防止灰尘侵入 IP6-
第二个标示特性号码（数字）所指的防护程度
第二个标示数字：
0 无防护对外界的人或物无特殊之防护 IP-0
1 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响 IP-1
2 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响 IP-2
3 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-3
4 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏 IP-4
5 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-5
6 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏 IP-6
7 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-7
8 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8
2.IP 表示Ingress Protection（进入防护）
等级的第一标记数字如IP6_ 表示防尘保护等级(6表示无灰尘进入，参见下表)
第二标记数字如IP_5 表示防水保护等级 (5 表示防护水的喷射，参见下表)
测试方法–喷嘴的喷水口内径为6.3mm，放于距离测试样品2.5－3m之处。
水流速率–12.5 l/min ±5%
测试持续时间– 1 min/m2 但是至少持续3分钟。
测试条件–从每个可行的角度对测试样品喷射
防水防尘防水试验等级
⑴IPX 1
方法名称：垂直滴水试验
试验设备：滴水试验装置
试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm 试验条件：滴水量为 10.05 mm/min
持续时间：10 min
⑵IPX 2
方法名称：倾斜15°滴水试验
试验设备：滴水试验装置
试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于 200mm。
每试验完一个面后，换另一个面，共四次。
试验条件：滴水量为 30.5 mm/min
持续时间：4×2.5 min（共10 min）
⑶IPX 3
方法名称：淋水试验
试验方法：
a。
摆管式淋水试验
试验设备：摆管式淋水溅水试验装置
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为 0.07 L/min ，淋水时，摆管中点两边各60° 弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动（2×120°）约 4s
试验时间：连续淋水 10 min
b。
喷头式淋水试验
试验设备：手持式淋水溅水试验装置
试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间
试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积），最少 5 min ⑷IPX 4
方法名称：溅水试验
试验方法：
a．摆管式溅水试验
试验设备和试样放置：与上述 IPX 3 之 a 款均相同；
试验条件：除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动180°，共约360°。
每次摆动（2×360°）约 12s
试验时间：与上述 IPX 3 之 a 款均相同（即10 min）。
b．喷头式溅水试验
试验设备和试样放置：与上述 IPX 3 之 b 款均相同；
试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同；
试验时间：与上述 IPX 3 之 b 款均相同，即按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积）最少 5min
⑸IPX 5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为 6.3mm
试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12.5 L/min （750 L/h)
试验时间：按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积）最少 3 min ⑹IPX 6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为 12.5 mm
试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 100 L/min （6000 L/h)
试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最少 3 min ⑺IPX 7
方法名称：短时浸水试验
试验设备和试验条件：浸水箱。
其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。
试样顶部到水面距离至少为 0.15m
试验时间： 30 min
⑻IPX 8
方法名称：持续潜水试验；
试验设备，试验条件和试验时间：由供需（买卖）双方商定，其严酷程度应比 IPX 7 高。
注意：另外，许多户外用电子产品也在强调漂浮能力。
[1]
防水防尘试验参考标准
IP（INTERNATIONAL PROTECTION）等级所依据的标准有：
1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598
2）国标GB 700 – 86
3）GB 4208等。
