节能软件操作步骤

- 1 - 目 录

前言……………………………………………………………………………………………3

第一章 安装及界面

1.1.安装………………………………………………………………………………………5

1.2.运行………………………………………………………………………………………11

1.3.界面菜单…………………………………………………………………………………12

1.4.节能设计流程……………………………………………………………………………17

第二章 系统应用

2.1.文件管理…………………………………………………………………………………18

2.1.1.打开工程……………………………………………………………………………18

2.1.2.保存工程……………………………………………………………………………18

2.1.3.另存工程……………………………………………………………………………18

2.2.参数设置…………………………………………………………………………………19

2.2.1.项目信息……………………………………………………………………………19

2.2.2.节能参数……………………………………………………………………………20

2.2.3.系统选项……………………………………………………………………………23

2.3.模型导入

2.3.1.平面图纸导入………………………………………………………………………24

2.3.2.三维模型导入………………………………………………………………………28

2.3.3.门窗表编辑…………………………………………………………………………29

2.3.4.楼层编辑……………………………………………………………………………29

2.3.5.楼层组装……………………………………………………………………………29

2.3.6.三维查看……………………………………………………………………………30

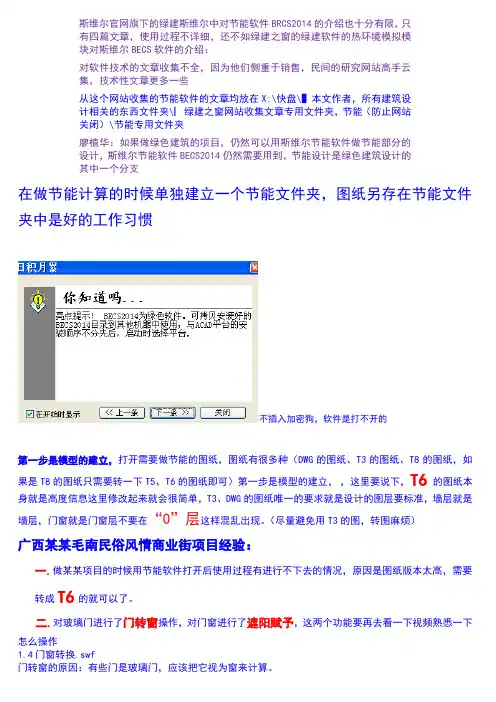

斯维尔官网旗下的绿建斯维尔中对节能软件BRCS2014的介绍也十分有限，只有四篇文章，使用过程不详细，还不如绿建之窗的绿建软件的热环境模拟模块对斯维尔BECS软件的介绍：

对软件技术的文章收集不全，因为他们侧重于销售，民间的研究网站高手云集，技术性文章更多一些

从这个网站收集的节能软件的文章均放在X:\快盘\▌本文作者，所有建筑设计相关的东西文件夹\▏绿建之窗网站收集文章专用文件夹，节能（防止网站关闭）\节能专用文件夹

廖植华：如果做绿色建筑的项目，仍然可以用斯维尔节能软件做节能部分的设计，斯维尔节能软件BECS2014仍然需要用到，节能设计是绿色建筑设计的其中一个分支

在做节能计算的时候单独建立一个节能文件夹，图纸另存在节能文件夹中是好的工作习惯

不插入加密狗，软件是打不开的

第一步是模型的建立，打开需要做节能的图纸，图纸有很多种（DWG的图纸、T3的图纸、T8的图纸，如果是T8的图纸只需要转一下T5、T6的图纸即可）第一步是模型的建立， ，这里要说下，T6的图纸本身就是高度信息这里修改起来就会很简单，T3、DWG的图纸唯一的要求就是设计的图层要标准，墙层就是墙层，门窗就是门窗层不要在“0”层这样混乱出现。（尽量避免用T3的图，转图麻烦）

广西某某毛南民俗风情商业街项目经验：

一.做某某项目的时候用节能软件打开后使用过程有进行不下去的情况，原因是图纸版本太高，需要转成T6的就可以了。

二.对玻璃门进行了门转窗操作，对门窗进行了遮阳赋予，这两个功能要再去看一下视频熟悉一下怎么操作

1.4门窗转换.swf

门转窗的原因：有些门是玻璃门，应该把它视为窗来计算。

正版节能软件门转窗后门会变成这样，盗版的门转窗后门形状会不变，不知道对计算是否有影响，正式设计是一定要用正版软件~

2.5遮阳系数计算.swf

有些地方没有遮阳但是有其他部件，具有和这样相同作用的也应赋予遮阳，比如阳台处的

活动遮阳不用设置尺寸，而是设置参数，具体项目具体设置

====Word行业资料分享--可编辑版本--双击可删====

源-于-网-络-收-集 节能设计必读部分

关于节能软件建模部分的说明 节能建模部分 是从 2D条件图到屋顶菜单，APM,天正2，天正3，cad模型需要用到2D条件图转换模型，天正5及5以上版本可以直接使用

模型 可在建筑软件里面建好或者在节能软件里面调整 保证墙体高度门窗洞口大小正确，建议吧窗台高调整为0，窗户高+窗台高+梁高可能大于墙高，关于多种屋面的处理请参照视屏教程

下面介绍具体的操作（加粗部分为必做项）

1. 房间楼层 菜单

搜索房间→搜索户型（公共建筑不操作该步骤）→建楼层框

设置天井 参照模型 有了需要设置

2. 图形检查 菜单

模型观察 如出现问题删除房间重新搜索 搜索户型

3. 图形显示 菜单

三维组合→平面简图

4. 热工设置 菜单

工程设置

↓

工程构造

↓

门窗类型

↓

房间类型

↓

系统类型 按户划分系统

进行以上操作后 打开cad（修改 特性 或ctrl+1 调用该对话框）特性对话框 以下操作在该该对话框进行

先该外墙构造 多种墙作法要设置

在设置梁 过梁

然后改楼梯间隔墙 分户墙 采暖非采暖房间隔墙内墙作法（多种墙作法要设置） ====Word行业资料分享--可编辑版本--双击可删====

源-于-网-络-收-集 其他设置结合具体工程 不在做介绍 如有问题电话联系

5. 节能设置 菜单

数据提取

↓

能耗计算

↓

结露检查

↓

节能报告

↓

报审表

天正节能软件操作流程

一、 打开文件（若用天正3绘制的图纸要进行旧图转换）

二、 设置工程参数（进行全局工程参数的设置）（存盘）

三、 节能建模

1、 使用节能隐藏命令进行建筑的查看，对墙体门窗柱子等进行检查，如有不能进行识别内外的墙体要进行修改，墙、门窗、柱子的高度尺寸要和实际相吻合（存盘）

2、 做坡屋顶，先搜屋顶线，如有不规则的复杂屋顶，可用PL线描绘外墙，绘制与屋顶相符合的闭合PL线，再做任意坡屋顶或人字坡屋顶。修改屋顶特性（修改标高），将标高改为顶层层高。（存盘）

3、 房间里选择识别内外，每层建筑分别识别内外，识别出内外的墙体外围有红色线显示；搜索房间（存盘）

4、 划分单元，居住建筑分户，公建分空调系统;空调房间，选择空调房间（存盘）

5、 楼层组合，工程管理—新建工程名称—输楼层表—保存工程；三维组合（观察）

四、 材料构造

1、 在工程构造里选择相应的材料（在做法中可查看构造中包含了哪些材料，也可对材料进行替换）

2、 热桥参数（精确输入热桥，要先在工程构造中将热桥的参数输入；通常的热桥指外围结构的梁、柱以及门窗过梁等；剪力墙部分需按柱子输入）

3、 如有材料不同的，在例如改门、改窗中修改，前提是在工程构造中加入所需要的构造；架空楼板在“改房间”命令中指定（存盘）

五、 节能分析

1、 建筑信息

2、 动态计算

3、 如果动态算不过去在动态查错里找原因，修改

4、

生成报告（报告中除规定性指标外还有权衡计算。若权衡计算满足亦可满足要求）

5、

审查表是生成提交给审图部门的一张表格。

注：1、图纸若为天正3绘制的，要进行旧图转换，即：用“文件布图”中的“旧图转换”先将低版本的图纸转换为高版本。

2、外门若为玻璃门，在工程构造中门的做法比例1.0改为0.1~0.2，即门的透明度为90%~80%，若比例是1.0即门为完全不透明。

3、建模时尽量准确输入墙高和门窗高度。

4、可在工程构造材料的构造库中输入实际的构造，在材料库中添加新的材料。
