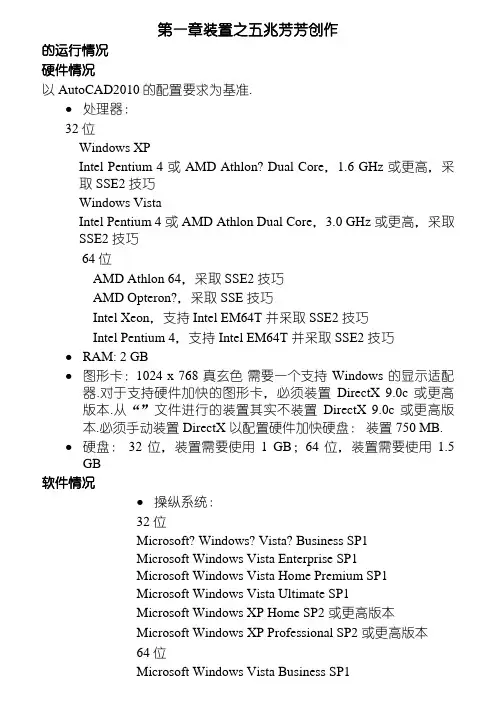

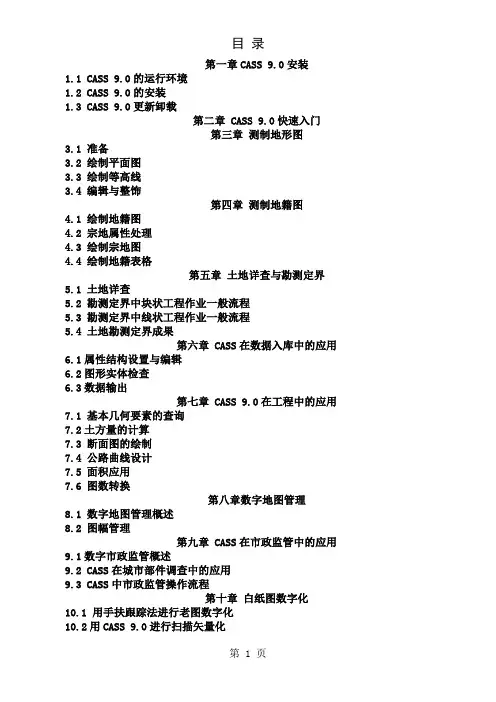

第一章装置之五兆芳芳创作
的运行情况
硬件情况
以AutoCAD2010的配置要求为基准.
处理器：
32 位
Windows XP
Intel Pentium 4 或 AMD Athlon? Dual Core，1.6 GHz 或更高，采取 SSE2 技巧
Windows Vista
Intel Pentium 4 或 AMD Athlon Dual Core，3.0 GHz 或更高，采取
SSE2 技巧
64 位
AMD Athlon 64，采取 SSE2 技巧
AMD Opteron?，采取 SSE 技巧
Intel Xeon，支持 Intel EM64T 并采取 SSE2 技巧
Intel Pentium 4，支持 Intel EM64T 并采取 SSE2 技巧
RAM: 2 GB
图形卡：1024 x 768 真玄色 需要一个支持 Windows 的显示适配器.对于支持硬件加快的图形卡，必须装置 DirectX 9.0c 或更高版本.从“”文件进行的装置其实不装置 DirectX 9.0c 或更高版本.必须手动装置 DirectX 以配置硬件加快硬盘： 装置 750 MB.
硬盘： 32 位，装置需要使用 1 GB；64 位，装置需要使用 1.5
GB
软件情况
操纵系统：
32 位
Microsoft? Windows? Vista? Business SP1
Microsoft Windows Vista Enterprise SP1
Microsoft Windows Vista Home Premium SP1
Microsoft Windows Vista Ultimate SP1
Microsoft Windows XP Home SP2 或更高版本
Microsoft Windows XP Professional SP2 或更高版本
64 位
Microsoft Windows Vista Business SP1 Microsoft Windows Vista Enterprise SP1
Microsoft Windows Vista Home Premium SP1
Microsoft Windows Vista Ultimate SP1
Microsoft Windows XP Professional x64 Edition SP2 或更高版本
浏览器：Web 浏览器 Microsoft Internet Explorer 7.0 或更高版本
平台：AutoCAD 2002/2004/2005/2006/2007/2008/2010
文档及表格处理：Microsoft Office2003或更高版本
的装置
1.2.1 AutoCAD的装置
CASS9.0适用于AutoCAD 2002/2004/2005/2006/2007/2008/2010,具体各版本AutoCAD的装置，请参考其官方说明书.下面以AutoCAD2010为例，说明AutoCAD的装置.AutoCAD2010是美国AutoDesk公司的产品，用户需找相应代理商自行采办.AutoCAD2010的主要装置进程请参考其产品装置说明
1． AutoCAD2010软件光盘放入光驱后执行装置程序，AutoCAD将出现图1-1所示信息.选择“装置产品”和说明语言.
图1-1
2． 点击“装置产品”，就会出现图1-2所示界面.选择“下一步”
图1-2
3． 接受许可协议界面图1-3，选择“我接受”，点击“下一步”
图1-3
4． 输入产品和用户信息，在图1-4中.录入产品序列号和密钥.点击“下一步”.
图1-4
5． 配置装置目录，在图1-5中配置装置路径，点击“装置”.
图1-5
6． 装置界面如图1-6
图1-6
7． 稍等几分钟，会出现如图1-7所示，装置完成界面.点击“完成”，按提示操纵重启电脑，再启动AutoCAD2010程序.
图1-7
的装置
的装置应该在装置完并运行一次后才进行.打开CASS9.0文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的“欢送”界面.
图1-12软件装置“欢送”界面
选择“同意”后点击“下一步”，会出现如下选择cad平台界面，软件自动检测电脑上所装的cad平台，并提示选择一个cass9.0的装置平台.
图1-13软件装置“选择cad平台”界面
点击“下一步”后，软件会自动装置在指定的CAD平台上面，出现如下图所示界面.
图1-14软件装置界面
点击“装置完成”后，会出现如下图所示软件锁驱动程序装置界面，这时必须确保已经插上软件锁.点击“完成”
图1-15软件装置“驱动装置”界面
图1-16软件装置“驱动装置完成”界面
更新卸载
当用户第二次装置软件时(南方公司的网站上下载的更新程序的装置进程中无须人工干涉，程序将找到当前CASS的装置路径，自动完成装置)，CASS软件提供了平安的升级方法.打开装置文件文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的界面（的装置向导将提示用户进行软件的装置）.稍等得到图1-17的界面.点击“下一步”得到图1-18界面，选择“开始更新”或“开始卸载”开始相应的操纵.
图1-17软件装置“更新或卸载”界面
图1-18软件装置“更新或卸载”界面
本章将介绍一个复杂完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS 9.0的大门.初级用户可以跳过本章.
CASS 9.0装置之后，我们就开始学习如何做一幅复杂的地形图.本章以一个复杂的例子来演示地形图的成图进程；CASS 9.0成图模式有多种，这里主要介绍“点号定位”的成图模式.例图的路径为C:\CASS
9.0\demo\study.dwg（以装置在C：盘为例）.初学者可依照下面的步调来练习，可以在短时间内学会作图.
图2-2 “定显示区”菜单
1. 定显示区
定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示规模.
进入CASS 9.0主界面，鼠标单击“画图处理”项，即出现如图2-2下拉菜单.然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示.这时，需要输入坐标数据文件名.可参考WINDOWS选择打开文件的办法操纵，也可直接通过键盘输入，在“文件名（N）：”,再移动鼠标至“打开（O）”处，按左键.这时，命令区显示：
图2-3 选择“定显示区”数据文件
图2-4选择“点号定位”数据文件
2. 选择测点点号定位成图法
移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框.
输入点号坐标数据文件名C:＼CASS 9.0＼DEMO＼STUDY.DAT后，命令区提示：
读点完成! 共读入 106 个点
3．展点
先移动鼠标至屏幕的顶部菜单“画图处理”项按左键，这时系统弹出一个下拉菜单.再移动鼠标选择“画图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框.
图2-5 选择“展野外测点点号”
输入对应的坐标数据文件名C:＼CASS 9.0＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示.
4． 绘平面图
下面可以灵活使用东西栏中的缩下班具进行局部缩小以便利编图（东西栏的使用办法详见《参考手册》第一章）.我们先把左上角缩小，选择右侧屏幕菜单的“交通设施/城际公路”按钮，弹出如下图的界面.
图2-7 选择屏幕菜单“交通设施/城际公路”
找到“平行高速公路”并选中，再点击“OK”，命令区提示：
画图比例尺 1:输入500，回车.
点P/输入92，回车.
点P/输入45，回车.
点P/输入46，回车.
点P/输入13，回车.
点P/输入47，回车.
点P/输入48，回车. 点P/回车
拟合线?输入Y，回车.
说明：输入Y，将该边拟分解滑腻曲线；输入N（缺省为N），则不拟合该线.
1.边点式/2.边宽式<1>:回车（默认1）
说明：选1（缺省为1），将要求输入公路对边上的一个测点；选2，要求输入公路宽度.
对面一点
点P/输入19，回车.
这时平行高速公路就作好了.如图2-8.
图2-8 作好一条平行高速公路
下面作一个多点衡宇.选择右侧屏幕菜单的“居民地/一般衡宇”选项，弹出如图2-9界面.
先用鼠标左键选择“多点砼衡宇”，再点击“OK”按钮.命令区提示：
第一点:
点P/输入49，回车.
指定点:
点P/输入50，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入51，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入J，回车.
点P/输入52，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入53，回车.
图2-9 选择屏幕菜单“居民地/一般衡宇”
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入C，回车.
输入层数:<1>回车（默认输1层）.
说明：选择多点砼衡宇后自动读取地物编码，用户不须逐个记忆.从第三点起弹出许多选项（具体操纵见《参考手册》第一章关于屏幕菜单的介绍），这里以“隔一点”功效为例，输入J，输入一点后系统自动算出一点，使该点与前一点及输入点的连线组成直角.输入C时，暗示闭合. 再作一个多点砼房，熟悉一下操纵进程.命令区提示：
Command: dd
输入地物编码:<141111>141111
第一点:点P/输入60，回车.
指定点:
点P/输入61，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入62，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入a，回车.
微导线 - 键盘输入角度(K)/用鼠标左键在62点上侧一定距离处点一下.
距离:输入4.5，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入63，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入j，回车.
点P/输入64，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入65，回车.
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入C，回车.
输入层数:<1>输入2，回车.
说明：“微导线”功效由用户输入当前点至下一点的左角（度）和距离（米），输入后软件将计较出该点并连线.要求输入角度时若输入K，则可直接输入左向转角，若直接用鼠标点击，只可确定垂直战争行标的目的.此功效特别适合知道角度和距离但看不到点的位置的情况，如房角点被树或路灯等障碍物遮挡时.
两栋屋子战争行等外公路“建”好后，效果如图2-10.
图2-10 “建”好两栋屋子战争行等外公路
类似以上操纵，辨别利用右侧屏幕菜单绘制其它地物.
在“居民地”菜单中，用3、39、16三点完成利用三点绘制2层砖结构的四点房；用68、67、66绘制不拟合的依比例围墙；用76、77、78绘制四点棚房.
