J联轴器对中记录修订稿

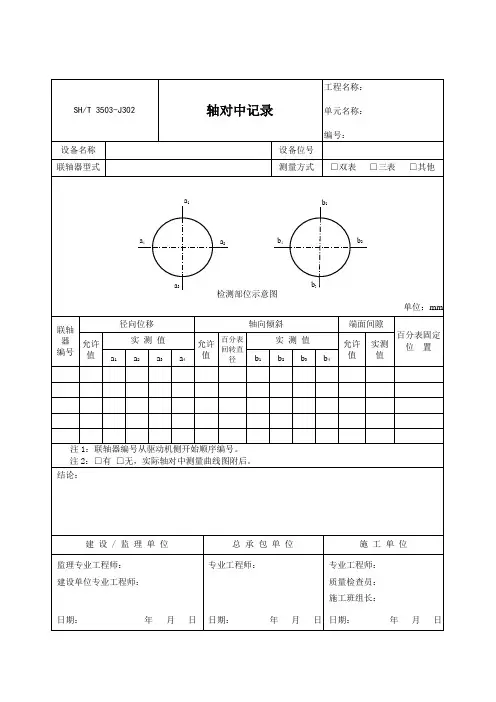

SH/T 3503-J302 轴对中记录 工程名称：

单元名称：

编号：

设备名称 设备位号

联轴器型式 测量方式 □双表 □三表 □其他

检测部位示意图

单位：mm

联轴器

编号 径向位移 轴向倾斜 端面间隙

百分表固定

位 置 允许值 实 测 值 允许值 百分表回转直径 实 测 值 允许值 实测值 a1 a2 a3 a4 b1 b2 b3 b4

注1：联轴器编号从驱动机侧开始顺序编号。

注2：□有 □无，实际轴对中测量曲线图附后。

结论：

建 设 / 监 理 单 位 总 承 包 单 位 施 工 单 位

监理专业工程师：

建设单位专业工程师：

日期： 年 月 日 专业工程师：

日期： 年 月 日 专业工程师：

质量检查员：

施工班组长：

日期： 年 月 日

a1 b1

a3 b3 a4 a2 b4 b2

J联轴器对中记录

SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

SH/T 3503-J302 轴对中记录 工程名称: 壳牌润滑油北方项目

单元名称: 2300成品油罐区

设备名称 齿轮泵 设备位号 P2315

联轴器型式 弹性块联轴器 测量方式 □双表 □三表 其他

检测部位示意图

单位：mm

联轴器

编号 径向位移 轴向倾斜 端面间隙

百分表固定

位 置 允许值 实 测 值 允许值 联轴器直径d 实 测 值 允许值 实测值 a1 a2 a3 a4 b1 b2 b3 b4

1 160 6 塞尺测量

注1：联轴器编号从驱动机侧开始顺序编号。

注2：□有 无，实际轴对中测量曲线图附后。

结论： 径向位移𝑎=√（𝑎2−𝑎42）2+（𝑎1−𝑎32）2=0

轴向倾斜=√（𝑎2−𝑎42𝑎）2+（𝑎1−𝑎32𝑎）2=0

联轴器对中检测结果符合设计及规范要求。

建 设 / 监 理 单 位 总 承 包 单 位 施 工 单 位

专业工程师：

日期： 年 月 日 专业工程师：

日期： 年 月 日 专业工程师：

质量检查员：

施工班组长：

日期： 年 月 日

a1 b1

a3 b3 a4 a2 b4 b2

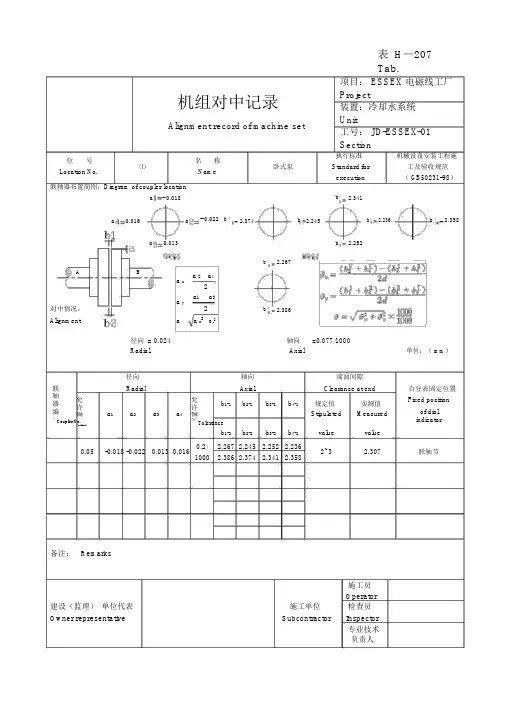

表 H—207

Tab.

项目： ESSEX 电磁线工厂

机组对中记录 Project

装置：冷却水系统

Alignment record of machine set Unit

工号： JD-ESSEX-01

Section

位 号 名 称 执行标准 机械设备安装工程施

⑴ 卧式泵 Standard for 工及验收规范 Location No. Name

execution （ GB50231-98）

联轴器布置简图：Diagram of coupler location

a - 0.018 bⅡ 2.341

a 0.016 a - 0.022 b Ⅱ 2.374 b Ⅰ 2.245 b Ⅰ 2.236 b Ⅱ 2.358

a 0.013 b Ⅰ 2.252

b Ⅰ 2.267

A B a 2 a4

a x

2

a y a1 a3

对中情况： 2

b Ⅱ 2.386

Alignment a a x2 a y2

径向 = 0.024 轴向 =0.077/1000

Radial Axial 单位：（ mm）

径向 轴向 端面间隙

联 Radial Axial Clearance at end 百分表固定位置

联轴器对中调整计算

联轴器的对中质量对回转设备在运转过程中的振动和使用寿命有着密切的影响，文章通过某离心式风机的故障诊断及处理，介绍了用双表法对联轴器进行对中调整，保证其对中精度的方法。

标签：联轴器对中；双表法；离心式风机

联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。常见的联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。在使用过程中，联轴器所联两轴由于制造误差、装配误差、安装误差、轴受载而产生和变形、基座变形、轴承磨损、温度变化、部件之间的相对运动等多种因素而产生相对位移。一般情况下，两轴之间的相对位移是难以避免，但两轴间的相对位移会使得设备在转动的过程中产生应力，使得设备的振动增大，时间一长会对密封及轴承造成破坏，直接影响了设备的使用寿命以及动力传递的效率。因此，在安装过程中，联轴器的对中精度必须严格给予保证，将相对位移控制在可接受的范围之内。

离心式风机是一种将原动机的机械能转换为输送气体、给予气体能量的机械，它是生化工厂中必不可少的机械设备，常用在干燥浓缩工段和锅炉车间，主要有送风机、引风机等，一般说来，风机由于运行条件较恶劣，故障率较高，尤其是对于没有备用设备的生产线来讲，风机故障会导致机组非计划停运，造成巨大影响。因此，迅速判断风机运行中故障产生的原因，采取得力措施解决是生化工厂连续安全运行的保障。虽然风机的故障类型繁多，原因也很复杂，但根据化工厂实际运行中风机故障较多的是：风机振动导致轴承损坏。风机振动是运行中常见的故障，风机的振动会引起轴承和叶片损坏、螺栓松动、机壳和风道损坏等故障，严重危及风机的安全运行。风机轴承振动超标的原因较多，如能针对不同的现象分析原因采取恰当的处理办法，往往能起到事半功倍的效果。

某日，某厂净化工段在进行设备巡检过程中，发现干燥床离心式风机靠近电机端轴承在运行时发出异常的摩擦声，并且明显感到轴承座振动偏大，轴承温度升至73度（正常运转时为50几度）。检修人员接到报告后马上赶到现场了解情况，该设备在一周前刚进行过轴承的更换。
