一．交换机的基础配置
1.全局模式下：enable secret 901215 (阻止show running命令)
2.特权模式下：reload (重新启动交换机)
3.特权模式下：write (保存配置)
等同于：copy running-config startup-config
4.特权模式下：erase startup-config (清空配置)
5.全局模式下：hostname sunerjie (为交换机重新命名)
6.特权模式下：clock set hh:mm:ss day month year(设置交换机系统时间 月份需要用英语)
常用的show命令
show version 显示交换机版本号
show running 查看当前配置
show flash显示保存在flash中的文件及大小
show arp 显示ARP映射表
show history 显示用户最近输入的用户命令
show rom 显示启动文件及大小
show running-config 显示当前状态下生效的交换机参数配置
show startup-config 显示当前状态下写在Flash Memory中的交换机参数配置，通常也是交换机下次上电启动时所用的配置文件。
show switchport interface 显示交换机端口模式和所属VLAN
号及交换机端口信息
show interface e0/0 显示指定交换机端口的信息
二． 交换机远程登录的设置
1.全局模式下：enable password 901215
2.全局模式下：interface vlan 1 (进入设置IP模式)
ip address 192.168.0.1 255.255.255.0
no shutdown （激活vlan接口）
3.全局模式下：line vty 0 3 (打开远程线路)

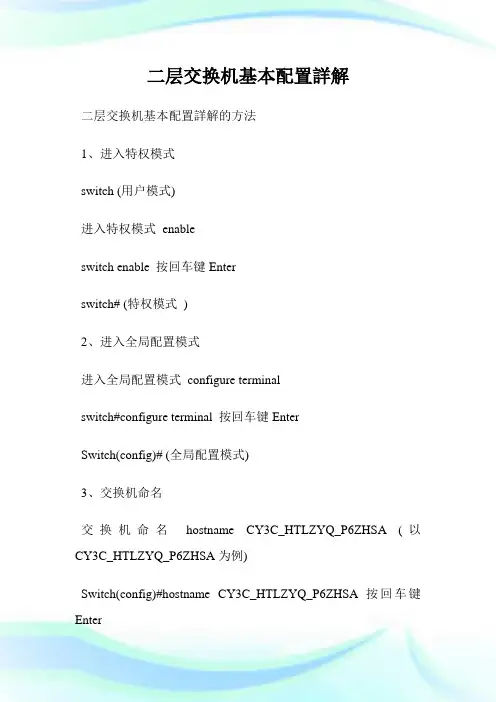

二层交换机基本配置詳解
二层交换机基本配置詳解的方法
1、进入特权模式
switch (用户模式)
进入特权模式 enable
switch enable 按回车键Enter
switch# (特权模式 )
2、进入全局配置模式
进入全局配置模式 configure terminal
switch#configure terminal 按回车键Enter
Switch(config)# (全局配置模式)
3、交换机命名
交换机命名 hostname CY3C_HTLZYQ_P6ZHSA (以CY3C_HTLZYQ_P6ZHSA为例)
Switch(config)#hostname CY3C_HTLZYQ_P6ZHSA 按回车键Enter CY3C_HTLZYQ_P6ZHSA(config)#
4、创建Vlan
创建Vlan
CY3C_HTLZYQ_P6ZHSA(config)#Vlan +n (n代表Vlan编号正常范围2 1000)按回车键Enter
CY3C_HTLZYQ_P6ZHSA(config-vlan)#name +名字 (给Vlan创建个名字)
5、创建管理Vlan和管理IP地址
创建管理Vlan和管理IP地址
CY3C_HTLZYQ_P6ZHSA(config)#Vlan +n
CY3C_HTLZYQ_P6ZHSA(config-vlan)#name +名字 (根据自己想要的结果命名)按exit退出
CY3C_HTLZYQ_P6ZHSA(config)#interface Vlan +n (n代表Vlan编号正常范围2 1000)按回车键Enter
CY3C_HTLZYQ_P6ZHSA(config-if)#ip address +管理ip地址 +子网掩码 按回车键Enter
CY3C_HTLZYQ_P6ZHSA(config-if)#no shutdown (开启 Vlan) 6、设定此交换端口为trunk口
⼆层交换机与路由器对接上⽹配置⽰例组⽹图形⼆层交换机简介配置注意事项组⽹需求配置思路操作步骤配置⽂件
相关信息
⼆层交换机简介
⼆层交换机指的是仅能够进⾏⼆层转发，不能进⾏三层转发的交换机。也就是说仅⽀持⼆层特性，不⽀持路由等三层特性的交换机。
⼆层交换机⼀般部署在接⼊层，不能作为⽤户的⽹关。
配置注意事项
本举例中的交换机配置适⽤于S系列交换机所有产品的所有版本。
本举例中的路由器配置以AR3600 V200R007C00SPCc00为例，其他路由器的配置⽅法请参见对应的⽂档指南。
组⽹需求
如所⽰，某公司拥有多个部门且位于不同⽹段，各部门均有访问Internet的需求。现要求⽤户通过⼆层交换机和路由器访问外部⽹络，且要求路由器作为⽤户的⽹关。
配置思路
采⽤如下思路进⾏配置：
1. 配置⼆层交换机基于接⼝划分VLAN，实现⼆层转发。
2. 配置路由器作为⽤户的⽹关，通过⼦接⼝或VLANIF接⼝实现跨⽹段的三层转发。
3. 配置路由器作为DHCP服务器，为⽤户PC分配IP地址。
4. 配置路由器NAT功能，使内⽹⽤户可以访问外部⽹络。
操作步骤
1. 配置交换机
# 配置下⾏连接⽤户的接⼝。
system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 2 3
[Switch] interface gigabitethernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access//配置接⼝接⼊类型为access
[Switch-GigabitEthernet0/0/2] port default vlan 2//配置接⼝加⼊VLAN 2
[Switch-GigabitEthernet0/0/2] quit
[Switch] interface gigabitethernet 0/0/3
[Switch-GigabitEthernet0/0/3] port link-type access
