太阳能光伏技术手册

.

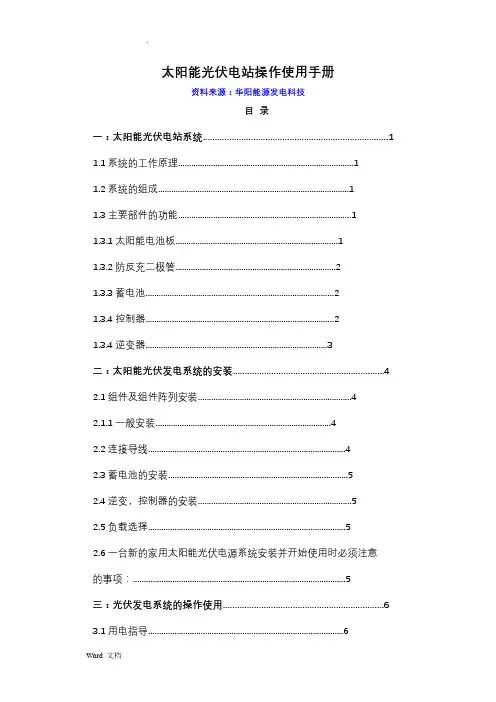

Word 文档 太阳能光伏电站操作使用手册

资料来源：华阳能源发电科技

目 录

一：太阳能光伏电站系统.............................................................................1

1.1系统的工作原理................................................................................1

1.2系统的组成.......................................................................................1

1.3主要部件的功能...............................................................................1

1.3.1太阳能电池板..........................................................................1

1.3.2防反充二极管.........................................................................2

1.3.3蓄电池......................................................................................2

1.3.4控制器......................................................................................2

1.3.4逆变器...................................................................................3

1

一、技术原理

“太阳能光伏+”取暖技术是一种利用太阳电池半导体材料（太阳能光伏板）的光伏效应，将太阳辐射能直接转化为电能取暖的技术。采用该技术的取暖系统一般由太阳能光伏板、逆变器、附件、控制系统、辅助热源和散热部件等组成。根据辅助热源不同，可分为“太阳能光伏+电储热装置”“太阳能光伏+电热装置”“太阳能光伏+空气源热泵”“太阳能光伏+地源热泵”“太阳能光伏+生物质能锅炉”“太阳能光伏+燃气壁挂炉”等形式。

二、技术特点

系统运行有两种模式。第一种模式为全额发电上网，采用辅助热源取暖，目前已有项目普遍采用此种模式；第二种模式是用发出的电能直接发热或驱动空气源、地源热泵进行取暖，此种模式需要增加储电装置（如蓄电池），造价昂贵且经济性差（电网价格低，上网价格高，即发电自用不如买电用），当前不宜采用。

“太阳能光伏+”取暖技术可在一定程度上解决农村电网容量不足问题，减轻农村高峰用电负荷。第一种运行模式，农户每年还可有一定收益，即全年的全额上网电费减去取暖费用尚有剩余。如采用电储热装置利用夜间谷电储热，还可享受国家低价谷电政策，同时对电网起到削峰填谷作用。

三、投资和收益

以单户取暖面积100平方米为例，屋顶安装5千瓦分布式光伏发电系统，每年发电量约7000度（不同日照条件有差异），按照全额上网电价补贴后平均0.9元/度（2018年上网电价）计算，每年上网电费收益6300元。以直接电加热取暖用电每年11500度（房屋无保温措施，室内达到舒适条件，取暖期120天）为对比基准，取暖费用约4600元，则不同形式“太阳能光伏+”取暖技术的投资和收益对比见下表：

四、工程案例

（一）隆基泰和智慧能源控股有限公司

已经实施的“太阳能光伏+”取暖项目，包括“太阳能光伏+电储热装置”约200户，主要分布在保定；“太阳能光伏+电热装置”约1000户，主要分布在保定、廊坊、沧州。

公司采用市场化运作，获得了中国工商银行和中国银行的无上限贷款授信，项目建设时由用户申请银行贷款，银行贷款额度按照项目总投资的80%申请，用户售电偿还贷款。

Addr: Huangtang Industrial Zone, Xuxiake Town, Jiangyin, Jiangsu,P.R China, P.C. 214407

地址：江苏省江阴市徐霞客镇璜塘工业园区 邮编：214407

Tel.: +86 510 86530222 Fax: +86 510 86530828 Website:

光伏组件使用手册

请认真阅读以下安装和安全指南。

如果安装时与之不符的话，这样做会使产品保证失效。

指南的目的：

本指南包括光伏组件（以下简称为组件）的安装和安全操作的信息。在安装之前请阅读和理解本指南。如果有任何问题，请联系您的经销商或海润 公司。在安装组件的时候，安装人员应该遵守安全防范指南。在安装太阳能光伏组件之前，安装人员应该熟悉光伏系统的机械和电气要求。请妥善保存本指南以便今后的使用。

概要

²太阳能光伏系统安装需要专业的技巧和知识。安装人员应该设想到各种受伤害的风险，包括电击风险。组件的安装应该由合格的人员进行。

²所有的组件具有永久的接线盒和#12 AWG(4 mm2)电缆线连接到的多功能接触光伏连接头。您可以从您的经销商处得到额外的组件的电缆线。

²每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。直接接触到30伏特和大于30伏特的直流电压可能导致危险。暴露于阳光下时连接组件或操作组件要小心。

²当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。电弧会导致燃烧，起火或产生其他安全问题。暴露于阳光下时拆除连接组件上的缆线的时候要小心。

²太阳能光伏组件将光能转换为直流电能，设计为室外使用。适当得支撑结构的设计是系统的设计者和安装人员有的职责。

²组件可以为地面安装，电线杆安装和屋顶安装。

不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。

此种行为会使产品保证失效。

不要在组件上喷涂任何颜料或黏合剂。

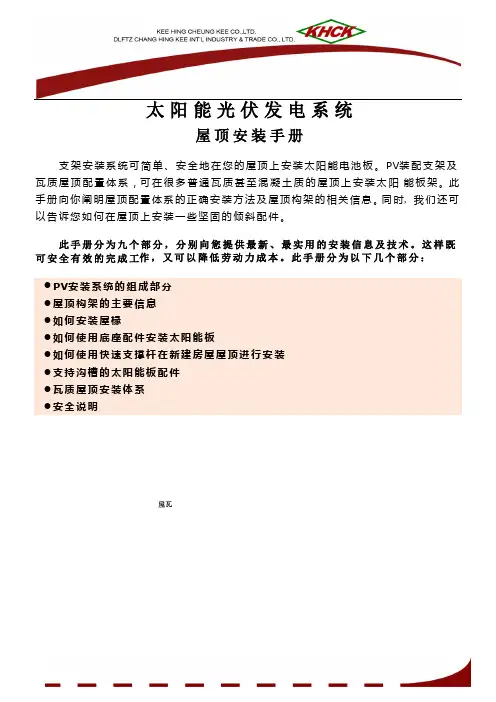

太 阳 能 光 伏 发 电 系 统

屋 顶 安 装 手 册

支架安装系统可简单、安全地在您的屋顶上安装太阳能电池板。PV装配支架及瓦质屋顶配置体系，可在很多普通瓦质甚至混凝土质的屋顶上安装太阳 能板架。此手册向你阐明屋顶配置体系的正确安装方法及屋顶构架的相关信息。同时, 我们还可以告诉您如何在屋顶上安装一些坚固的倾斜配件。

此手册分为九个部分，分别向您提供最新、最实用的安装信息及技术。这样既可安全有效的完成工作，又可以降低劳动力成本。此手册分为以下几个部分：

 PV安装系统的组成部分

 屋顶构架的主要信息

 如何安装屋椽

 如何使用底座配件安装太阳能板

 如何使用快速支撑杆在新建房屋屋顶进行安装

 支持沟槽的太阳能板配件

 瓦质屋顶安装体系

 安全说明

1  推荐工具

安装部件

2

屋顶结构

任何型号的太阳能板都能有序得安装到屋顶上。也 就 是 说 ， 他 们 必 须 安 全 得 嵌 入 到 屋 顶 的 结

构 上 ， 譬 如 托 板 或 托 梁 。 结 构 配 件 可 以 防 止 暴 风 、 地

震 、 大 雪 带 来 的 灾 害 ， 还 可 以 阻 止 其 渗 进 屋 顶 ， 给 该

体系提供一个倾斜灵活的连接件。

PV安装体系的特别设计专用于机 械 工 程 并

通 过 了 工 业 负 载 测 试 。在每平方英尺可承载50镑的情况下，安 装 体 系 通 过 了 升 降 负 载 的 检 测 。 我 们所 独 有 的 突 出 支 撑 条 设 计 ， 可 使 您 在 使 用 相 关 的轻铝测量计下也可完成最小倾斜角度的支撑。

安装体系是使用“从上至下”的配置方法。这个独特的创新可 使安装者把螺栓准确得插入到椽上。此项产品发明 之前，所有的太阳能板几乎都是从其板架尾部拧到 屋椽上的。 3 所有的太阳能板夹钳装置都是太阳能板 专用的，并且为每一个太阳能板的生产商所检验。

接下来的部分，我们会告诉你大多数屋顶安装条件的有用信息。现在我们假定安装人员有屋顶构 造的基本知识并了解使用何种相关工具。但是，我 们的方法可以使用大大减少劳动力和时间。我们非 常感激您选择我们的安装系统，我们也希望这个安 装向导可以帮你迅速、有效的积累经验。
