在无线网络中,一个设备(如eNodeB)是按块(block)向另一个设备(如UE)发送数据的。发送端使用块中的数据计算出一个CRC,并随着该块一起发送到接收端。接收端根据收到的数据计算出一个CRC,并与接收到的CRC进行比较,如果二者相等,接收端就认为成功地收到了正确的数据,并向发送端回复一个“ACK”;如果二者不相等,接收端就认为收到了错误的数据,并向发送端回复一个“NACK”,以要求发送端重传该块。如果在某个特定的周期内,发送端没有收到接收端的回复,则发送端假定之前发送的块没有到达接收端,发送端自动重发该块。(MAC层的HARQ处理)
BLER(block error rate),即误块率,是出错的块在所有发送的块中所占的百分比(只计算初传的block)。在实际应用中,某一特定百分比(如:LTE中数据信道的BLER要求为10%以下)的BLER并不总是必须的,因为可以重传出错的块并通过特殊的处理(如软合并等),使得接收端正确解出收到的数据。需要测量和计算BLER时,在发送端就能够完成,因为可以通过收到的NACK数来计算BLER。
在LTE中,控制信道的目标BLER为1%,数据信道的目标BLER位10%。当BLER不超过10%时,UE将向eNodeB上报它所能解码的最高MCS。
LTE在无HARQ重传情况下误块率指标为10%,加入HARQ重传后误帧率(FER)大概为1%,再加上RLC层的ARQ后性能提升到10^-5数量级。
例:假设发送了500个block的数据,其中499个block回复ACK,1个block回复NACK,则BLER为1 / 500 = 0.002 * 100% = 0.2%(从这个例子可以看出,计算BLER时,是不把重传的block的ACK/NACK计算在内的)。
——LTE天线产品
目 录 一、1.8G/2.1G双极化天线 ......................................................................................................1 ODP-065R15K-G(B) ................................................................................................................1 ODP-065R18K ..........................................................................................................................2 ODV-065R18K-G(B) ................................................................................................................3 二、1.8G/2.1G/2.6G双极化天线 ............................................................................................4 ODP-065R18J06 .......................................................................................................................4 ODV-065R18J ...........................................................................................................................5 三、800M/900M+1.8G/2.1G多频共享天线 ...........................................................................6 ODV-065R15B18K ...................................................................................................................6 ODV-065R17E18K-G ...............................................................................................................7 四、800M/900M+1.8G/2.1G/2.6G多频共享天线 .................................................................8 ODV-065R15E18J-G ................................................................................................................8 ODV-065R17E18J-G ................................................................................................................9 五、1.8G/2.1G+1.8G/2.1G多频共享天线 ............................................................................10 ODV2-065R18K-G .................................................................................................................10 六、1.8G/2.1G/2.6G+1.8G/2.1G/2.6G多频共享天线 .......................................................... 11 ODV2-065R18J ....................................................................................................................... 11 七、1.8G/2.1G/2.6G+1.8G/2.1G/2.6G+1.8G/2.1G/2.6G多频共享天线 .............................12 ODV3-065R18J .......................................................................................................................12 八、800M/900M+1.8G/2.1G+1.8G/2.1G多频共享天线 .....................................................13 ODV-065R18EKK-G ..............................................................................................................13 ODV-065R15B18K18K-G ......................................................................................................14 九、800M/900M+1.8G/2.1G/2.6G+1.8G/2.1G/2.6G多频共享天线 ...................................15 ODV-065R15E18J18J-G ........................................................................................................15 ODV-065R15EJJ ....................................................................................................................16 ODV-065R17EJJ-G(Ⅱ) .........................................................................................................17 ODV-065R18EJJ-G(Ⅱ) .........................................................................................................18 一、1.8G/2.1G双极化天线 型号:ODP-065R15K-G(B) 描述:1710-2170/65°15dBi双极化定向天线 电气性能指标 工作频率(MHz) 1710-2170 天线增益(dBi) 15 极化方式 ±45°极化 水平面波瓣宽度(°) 65±6 垂直面波瓣宽度(°) 13.5±1.5 前后比(dB) ≥26 第一上旁瓣抑制(dB) ≥15 交叉极化比(dB) 轴向:≥15 ±60°内:≥10 驻波比 ≤1.4 隔离度(dB) ≥30 三阶交调(dBm) ≤-107 电下倾角(°) 0/3/6 阻抗(Ω) 50 功率容量(W) 250 机械性能指标 天线尺寸(mm) 650×120×60 重量(Kg) 3.1 机械倾角(°) 0-20 接头类型 7/16阴头 环境温度(°C) -55~+75 抗风能力 工作风速110km/h,极限风速200km/h 雷电保护 直流接地 型号:ODP-065R18K 描述:1710-2170/65°18dBi双极化定向天线 电气性能指标 工作频率(MHz) 1710-2170 天线增益(dBi) 18 极化方式 ±45°极化 水平面波瓣宽度(°) 65±6 垂直面波瓣宽度(°) 7.5±1 前后比(dB) ≥26 第一上旁瓣抑制(dB) ≥15 交叉极化比(dB) 轴向:≥15 ±60°内:≥10 驻波比 ≤1.4 隔离度(dB) ≥30 三阶交调(dBm) ≤-107 电下倾角(°) 0/3/6 阻抗(Ω) 50 功率容量(W) 250 机械性能指标 天线尺寸(mm) 1310×120×60 重量(Kg) 5.5 机械倾角(°) 0-12 接头类型 7/16阴头 环境温度(°C) -55~+75 抗风能力 工作风速110km/h,极限风速200km/h 雷电保护 直流接地 型号:ODV-065R18K-G(B) 产品描述:1710-2170 / 65°18dBi双极化电调天线 电气性能指标 工作频率(MHz) 1710-2170 天线增益(dBi) 18 极化方式 ±45°极化 水平面波瓣宽度(°) 65±6 垂直面波瓣宽度(°) 7±1 前后比(dB) ≥25 第一上旁瓣抑制(dB) ≥16 轴向交叉极化比(dB) ≥15 驻波比 ≤1.4 隔离度(dB) ≥30 三阶交调(dBm) ≤-107 电下倾角(°) 0-10 阻抗(Ω) 50 功率容量(W) 250 机械性能指标 天线尺寸(mm) 1310×145×86 重量(Kg) 8.5 机械倾角(°) 0-10 接头类型 7/16阴头 环境温度(°C) -55~+75 抗风能力 工作风速110km/h,极限风速200km/h 雷电保护 直接接地 二、1.8G/2.1G/2.6G双极化天线 型号:ODP-065R18J06 产品描述:1710-2690/65°18dBi双极化宽频非电调天线 电气性能指标 工作频率( MHz) 1710-2690 天线增益(dBi) 17.5 极化方式 ±45°极化 水平面波瓣宽度(°) 65±6 垂直面波瓣宽度(°) 6 第一上旁瓣抑制(dB) ≥16 隔离度(dB) ≥30 前后比(dB) ≥25 驻波比 ≤1.5 三阶交调(dBm) ≤-107(2.1G) 电下倾角(°) 6 阻抗(Ω) 50 功率容量(W) 250 机械性能指标 天线尺寸(mm) 1275×160×83 重量(Kg) 7 接头类型 7/16阴头 安装方式 抱杆安装 机械倾角(°) 0~10 环境温度(°C) -55~+75 抗风能力(m/s) 工作风速36.9,极限风速55 雷电保护 直接接地
LTE系统同时定义了频分双工(Frequency Division Duplexing, FDD) 和时分双工(Time
Division Duplexing, TDD) 两种方式
TDD 双工方式的工作特点使TDD具有如下优势:
(1)能够灵活配置频率,使用FDD 系统不易使用的零散频段;
(2)可以通过调整上下行时隙转换点,提高下行时隙比例,能够很好的支持非对称业务;
(3)具有上下行信道一致性,基站的接收和发送可以共用部分射频单元,降低了设备成本;
(4)接收上下行数据时,不需要收发隔离器,只需要一个开关即可,降低了设备的复杂度;
(5)具有上下行信道互惠性,能够更好的采用传输预处理技术,如预RAKE 技术、联合传输(JT)技术、智能天线技术等, 能有效地降低移动终端的处理复杂性。
但是,TDD双工方式相较于FDD,也存在明显的不足:
(1)由于TDD方式的时间资源分别分给了上行和下行,因此TDD方式的发射时间大约只有FDD的一半,如果TDD要发送和FDD同样多的数据,就要增大TDD的发送功率;
(2)TDD系统上行受限,因此TDD基站的覆盖范围明显小于FDD基站;
(3)TDD系统收发信道同频,无法进行干扰隔离,系统内和系统间存在干扰;
(4)为了避免与其他无线系统之间的干扰,TDD需要预留较大的保护带,影响了整体频谱利用效率。
我们知道FDD和TDD分别是频分双工和时分双工的英文缩写。FDD系统是指系统的发送和接收数据使用不同的频率,在上行和下行频率之间有双工间隔,如GSM、CDMA、WCDMA系统都是典型的FDD系统;时分双工系统则是系统的发送和接收使用相同的频段,上下行数据发送在时间上错开,通过在不同时隙发送上下行数据可有效避免上下行干扰,如TD-SCDMA就是TDD系统。
(1)使用TDD技术时,只要基站和移动台之间的上下行时间间隔不大,小于信道相干时间,就可以比较简单的根据对方的信号估计信道特征。而对于一般的FDD技术,一般的上下行频率间隔远远大于信道相干带宽,几乎无法利用上行信号估计下行,也无法用下行信号估计上行;这一特点使得TDD方式的移动通信体制在功率控制以及智能天线技术的使用方面有明显的优势。但也是因为这一点,TDD系统的覆盖范围半径要小,由于上下行时间间隔的缘故,基站覆盖半径明显小于FDD基站。否则,小区边缘的用户信号到达基站时会不能同步。 (2)TDD技术可以灵活的设置上行和下行转换时刻,用于实现不对称的上行和下行业务带宽,有利于实现明显上下行不对称的互联网业务。但是,这种转换时刻的设置必须与相邻基站协同进行。 (3)与FDD相比,TDD可以使用零碎的频段,因为上下行由时间区别,不必要求带宽对称的频段。 (4)TDD技术不需要收发隔离器,只需要一个开关即可。 (5)移动台移动速度受限制。在高速移动时,多普勒效应会导致快衰落,速度越高,衰落变换频率越高,衰落深度越深,因此必须要求移动速度不能太高。例如在使用了TDD的TD-SCDMA系统中,在目前芯片处理速度和算法的基础上,当数据率为144kb/s时,TDD的最大移动速度可达250km/h,与FDD系统相比,还有一定差距。一般TDD移动台的移动速度只能达到FDD移动台的一半甚至更低。
CCE介绍

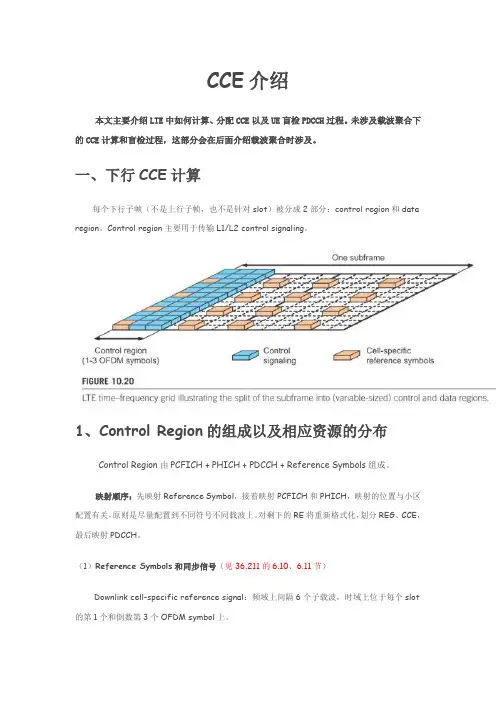

本文主要介绍LTE中如何计算、分配CCE以及UE盲检PDCCH过程。未涉及载波聚合下的CCE计算和盲检过程,这部分会在后面介绍载波聚合时涉及。
一、下行CCE计算
每个下行子帧(不是上行子帧,也不是针对slot)被分成2部分:control region和data
region。Control region主要用于传输L1/L2 control signaling。
1、Control Region的组成以及相应资源的分布
Control Region由PCFICH + PHICH + PDCCH + Reference Symbols组成。
映射顺序:先映射Reference Symbol,接着映射PCFICH和PHICH,映射的位置与小区配置有关,原则是尽量配置到不同符号不同载波上。对剩下的RE将重新格式化,划分REG、 CCE,最后映射PDCCH。
(1)Reference Symbols和同步信号(见36.211的6.10、6.11节)
Downlink cell-specific reference signal:频域上间隔6个子载波,时域上位于每个slot的第1个和倒数第3个OFDM symbol上。 Downlink ue-specific reference signal:不在antenna port 0~3中传输,只随data part一起传输,且不插入cell-specific reference signals所位于的OFDM symbols中,因此不占用control region的资源。
PSS和SSS:(见36.211的6.11节)
FDD中,PSS和SSS都随着子帧0和5的第一个slot传输,其中PSS位于该slot的最后一个symbol,SSS位于该slot的倒数第二个symbol;
