低压电器设备的安全操作规程

电器设备安全操作规程

1、电气操作人员必须持证上岗，车间应在电工证有效期前一个月提前上报生产安全部进行复审，严禁无证从事电工作业；

2、使用的配电箱、闸刀开关、按钮开关、插座以及电缆必须保持完好，不得有破损或裸露；

3、操作闸刀开关、磁力开关时必须将盖盖好，严禁脸部面对闸刀操作；

4、电气设备的外壳必须可靠接地或接零；

5、使用手电钻、角磨机等手动电动工具时，应确保可靠接地，若单相其插头必须符合单相三眼的要求，若双相必须符合三相四眼的要求；

6、不得将工具等重物压在导线上，以防止导线断裂发生事故；

7、一般禁止使用临时线，必须使用时应做好安全防范措施并严格按照有关电气安全技术规程安装架设；；

8、移动某些非固定电气设备，如风扇、吸尘器、电热器、电焊机等必须先切断电源； 9、雷雨天，不得进行攀高作业，不得随意开启浴室，不许靠近高压电杆、铁塔、避雷针导线接地的20米范围内，以免发生跨步电压触电；

10、发生电气火灾时，应先切断电源，并使用1211或干粉灭火器进行救火，严禁使用水或泡沫灭火器；

11、打扫卫生、擦拭设备时，严禁用水或湿布擦拭设备或电气元件，以防发生短路或触电事故。

12、在电器设备上工作，必须严格按照工作票制度执行，工作过程中不得擅自变更安全措施；

13、在电器设备上工作时，应采取停电、验电、悬挂接地线悬挂警告标识牌和装设护栏等安全技术措施；

14、工作人员工作时必须有专职的监护人现场负责工作人员的监护任务，监护人如发现工作人员有违反安全规程或进行不安全工作的，应立即指正；

15、严格值班人员交接班制度，杜绝因为没有交接清楚而引起的设备及其他安全事故；

16、低压带电工作，应设专人监护；使用有绝缘柄的工具，工作时要站在干燥的绝缘物上进行，并戴绝缘手套，穿绝缘鞋；

17、在高压设备上操作要严格按电业部门的规定执行； 18、电气设备停电后，即使事故停电，在未做好安全措施以前，不得触及设备；

186 常用高低压电器及设备

常用的高压电器有：高压变压器、 高压熔断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜、避雷器等。

一、高压三相变压器

变压器是根据电池感应的原理工作的；高压变压器主要使用于交流电变配，有利于交流电的输送和使用。

1、主要参数

在变压器铭牌上主要有：铁损、铜损、短路阻抗Uk、分接开关、接线组别（Y/Y0-12,6、Δ/Y0-11）

1）铁损PFE：也叫变压器空载铁损，变压器载空载情况下所需要的电能损耗，此时空载电流很小，在原边绕组线圈上的电阻损耗忽略不计。主要是变压器铁心在交变电流的反复磁化下，产生的磁滞损耗、涡流损耗；它和变压器上所加的电压和频率的大小有关，所以可以认为是固定的，不和所用电流大小相关。

2）铜损PCU：也叫变压器短路损耗，变压器副边在短路的情况下，原边慢慢低加大输入电压，直道副边电流达到额定值，此时的变压器损耗。此时变压器因为工作在短路状态，工作电压可以认为很小，故铁损很小，可损耗忽略不计。主要是变压器线圈电阻的损耗。它与所用负荷电流的大小相关。

3）短路阻抗Uk：在变压器短路损耗中，达到额定电流时的原边所加电压和原边的额定电压的比值的百分值称为短路阻抗。可用于计算变压器副边短路时短路电流的大小，短路阻抗的倒数就是导纳，乘以额定电流便是短路电流的大小。

4）接线组别：讲的是变压器原、副边绕组的连接方法，不同的连接组别，可以得到与输入电压不同相位差的输出电压（以30度或其整倍数关系）；如我局使用的10KV/0.4KV高压变压器的接线组别为Y/Y0-12，原、副边均星型连接，副边带中性线，原、副边电压同相位，－12表示时钟12点时长针和短针重合及同相位、长针和短针分别代表原、副边电压相位；那么－11表示时钟11点，副边电压相位超前原边30度（一圈360度，每一点钟30度）。

5）分接开关（Ⅰ代表＋5％、Ⅱ额定、Ⅲ－5％）：

油浸式变压器的分接头在壳内，操作开关在变压器顶端的总部位置。分接头即高压绕组线圈的抽头，高压绕组电流小，接头容易制作。

操作规程-24

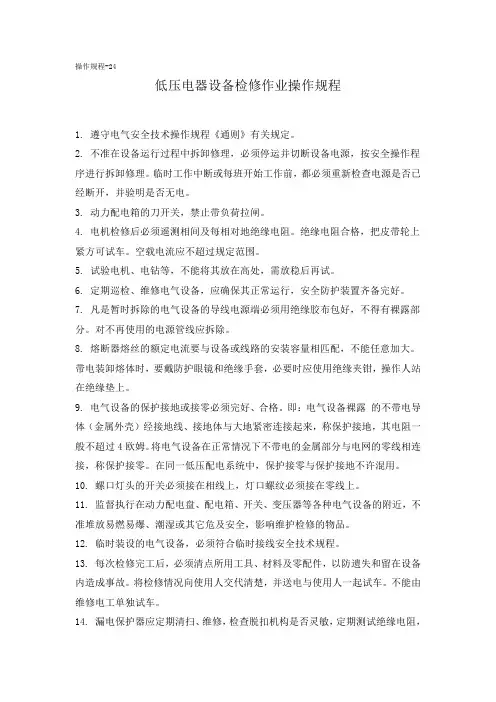

低压电器设备检修作业操作规程

1. 遵守电气安全技术操作规程《通则》有关规定。

2. 不准在设备运行过程中拆卸修理，必须停运并切断设备电源，按安全操作程序进行拆卸修理。临时工作中断或每班开始工作前，都必须重新检查电源是否已经断开，并验明是否无电。

3. 动力配电箱的刀开关，禁止带负荷拉闸。

4. 电机检修后必须遥测相间及每相对地绝缘电阻。绝缘电阻合格，把皮带轮上紧方可试车。空载电流应不超过规定范围。

5. 试验电机、电钻等，不能将其放在高处，需放稳后再试。

6. 定期巡检、维修电气设备，应确保其正常运行，安全防护装置齐备完好。

7. 凡是暂时拆除的电气设备的导线电源端必须用绝缘胶布包好，不得有裸露部分。对不再使用的电源管线应拆除。

8. 熔断器熔丝的额定电流要与设备或线路的安装容量相匹配，不能任意加大。带电装卸熔体时，要戴防护眼镜和绝缘手套，必要时应使用绝缘夹钳，操作人站在绝缘垫上。

9. 电气设备的保护接地或接零必须完好、合格。即：电气设备裸露 的不带电导体（金属外壳）经接地线、接地体与大地紧密连接起来，称保护接地，其电阻一般不超过4欧姆。将电气设备在正常情况下不带电的金属部分与电网的零线相连接，称保护接零。在同一低压配电系统中，保护接零与保护接地不许混用。

10. 螺口灯头的开关必须接在相线上，灯口螺纹必须接在零线上。

11. 监督执行在动力配电盘、配电箱、开关、变压器等各种电气设备的附近，不准堆放易燃易爆、潮湿或其它危及安全，影响维护检修的物品。

12. 临时装设的电气设备，必须符合临时接线安全技术规程。

13. 每次检修完工后，必须清点所用工具、材料及零配件，以防遗失和留在设备内造成事故。将检修情况向使用人交代清楚，并送电与使用人一起试车。不能由维修电工单独试车。

14. 漏电保护器应定期清扫、维修，检查脱扣机构是否灵敏，定期测试绝缘电阻，阻值应不低于1.5兆欧，电子式漏电保护器不准用兆欧表测量相邻端子间的绝缘电阻。

低压电器设备

1.电源

低压 400V，50HZ，3相4线

2.空气断路器

1） 进线主开关

A. 带有液晶显示面板，能显示正常及故障状态值；

B. 带有瞬时、短延、长延时脱扣装置（电子式）；

C. 可在0.4~1倍的额定电流下整定；

D. 带有相同短路及单相短路保护；

E. 电气及机械联锁功能；

F. 带有与PLC的接口；

G. 安装方式为可抽出式；

所有进线主开关及每台设备的运行、故障状态信号送至PLC。

2） 分路开关

A. 采用高分断能力的断路器；

B. 带有电子脱扣器；

C. 要求在工作范围内电流连续可调；

3） 熔丝开关和刀开关

A. 熔丝开关应符合IEC408；

B. 熔丝开关为双断型，固定触点带护套，触点表面镀银；

C. 熔丝开关安装在柜内，但操作手柄通过小室门在柜前门上操作；

D. 刀开关与熔丝开关要求相同，但硬铜联结替代熔丝联结。

4） 熔断器

熔断器熔丝采用高分断管状型，产品符合IEC269标准。

5） 母排

母排和每排连接片采用实心的高导电电解铜（特别说明除外），产品符合IEC431标准。母排装置应具有独立检验机构的测试证书。整个母排截面应能承受最大负载时的连续电流。外表为热度锡。

各种形式的测试证书副本应提交工程师。

开关柜内母排采用空气绝缘，母排两端预制成可延伸终端。

6） 接触器

交流接触器主触点为单断点式，配有磁吹机构，配用栅片去游离灭弧罩，具有灭弧性能

辅助触点为双断点式。其常开、常闭触头的数目可按规定组合。

接触器应符合IEC158-1标准。

7） 控制继电器

继电器应符合IEC65，IEC435标准，全部采用插拔式。

热继电器应具有温度补偿装置和广泛调节范围的电流整定机构。

8） 电流互感器

电流互感器应符合IEC185-1987标准，输出不小于15VA，保护用电流互感器采用0.5

级，电流互感器二次测一端接地。计量用电流互感器采用0.2级，应确保电流互感器始终处于闭路状态。
