变电设备巡视作业指导书一、引言变电设备是电力系统中非常重要的组成部分，对于保障电网的安全稳定运行具有至关重要的作用。
为了确保变电设备的正常运行和可靠性，变电设备巡视作业必不可少。
本指导书旨在规范变电设备巡视作业，提高巡视效率和准确性。
二、作业内容1.巡视范围：包括变电站主设备、辅助设备、接地装置等。
2.巡视周期：根据相关规定执行日常巡视、定期巡视和专项巡视。
3.巡视人员：具备相关电力专业知识和经验，经过培训合格的人员进行巡视。
三、巡视作业流程1.巡视前准备–熟悉巡视区域和设备–携带必要的巡视工具和装备–核对巡视任务清单2.巡视过程–仔细观察设备运行情况–检查设备外观是否有异常–检查设备工作环境和周围情况3.巡视记录–记录巡视过程中发现的问题和异常–填写巡视报告并提出建议和处理意见4.巡视总结–对巡视情况进行总结分析–制定下一步改进和维护计划四、巡视注意事项1.巡视过程中要注意安全第一，遵守相关安全规定和操作规程。
2.巡视过程中要认真、细致，确保没有遗漏任何重要细节。
3.巡视发现异常情况要及时报告，并按照规定进行处理。
4.巡视结束后要对巡视结果进行汇总和整理，形成巡视报告并上报主管部门。
五、巡视作业的意义1.发现设备问题，及时进行维修和保养，提高设备的可靠性和运行效率。
2.预防设备故障和事故，避免因设备异常导致的电网故障。
3.提高变电设备的使用寿命，延长设备的更新周期。
六、结束语变电设备巡视作业是保障电网安全运行的重要环节，希望所有从事巡视工作的人员能够严格遵守相关规定和要求，勤勉工作，发现问题及时处理，确保电网的安全稳定运行。
以上是关于变电设备巡视作业的指导书，希望能够对相关人员的工作提供一定的参考和指导。
目录1 范围 (2)2 引用文件 (2)3 巡视周期 (2)4 巡视前准备 (3)5 巡视路线 (7)6 巡视卡： (8)7 缺陷及异常记录 (39)8 指导书执行情况评估 (40)9 保护压板 (42)1 范围本指导书适用于临沂供电公司110kV双月湖站变电站设备全面巡视检查工作。
2 引用文件国家电网安监[2005]83号电业安全工作规程（变电站和发电厂电气部分）（试行）（80）电技字第26号电力工业技术管理法规GB50254-96~GB50259-96 电气装置安装工程施工及验收规范DL/T 572—1995 电力变压器运行规程电供[1991]30 高压断路器运行规程（能源部）{82}水电生53号微机继电保护装置运行管理规程DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程集团安生[2005]57号：电气操作票、工作票执行规定(试行）Q/314-105.10-2005 变电站运行通用规程3 巡视周期每季度按本指导书全面巡视一次。
4 巡视前准备4.1人员要求4.2危险点分析4.3安全措施4.4巡视工器具5 巡视路线6 巡视卡：变电站名称：双月湖站作业项目：二次设备、厂房巡视作业地点：控制室编号：01变电站名称：双月湖站作业项目：二次设备巡视作业地点：电度表屏编号：02变电站名称：双月湖站作业项目：二次设备巡视作业地点：1号主变及110kV备自投保护屏编号：03变电站名称：双月湖站作业项目：二次设备巡视作业地点： 2号主变保护屏编号：04变电站名称：双月湖站作业项目：二次设备巡视作业地点：低压配电屏编号：05变电站名称：双月湖站作业项目：二次设备巡视作业地点：消弧线圈自动控制屏及所变进线编号：06变电站名称：双月湖站作业项目：二次设备巡视作业地点：微机消谐小电流接地选线屏编号：07变电站名称：双月湖站作业项目：二次设备巡视作业地点：直流编号：08变电站名称：双月湖站作业项目：二次设备巡视作业地点：10kV线路保护 1 编号：09变电站名称：双月湖站作业项目：二次设备巡视作业地点：10kV线路保护2 编号：10变电站名称：双月湖站作业项目：一次设备巡视作业地点：110kV开关间隔编号：11变电站名称：双月湖站作业项目：一次设备巡视作业地点：110kV开关间隔编号12：变电站名称：双月湖站作业项目：一次设备巡视作业地点：10kV电容器编号：14变电站名称：双月湖站作业项目：一次设备巡视作业地点：10kV电容器设备室编号：15变电站名称：双月湖站作业项目：一次设备巡视作业地点：10kV设备室编号：16变电站名称：双月湖站作业项目：一次设备巡视作业地点：#1、#2主变编号：17变电站名称：双月湖站作业项目：一次设备巡视作业地点：10KV设备室编号：18变电站名称：双月湖站作业项目：一次设备巡视作业地点：低压屏编号：207 缺陷及异常记录8 指导书执行情况评估9 保护压板双月湖站二零零五年保护压板位置检查表（二）双月湖站二零零五年保护压板位置检查表(三)。

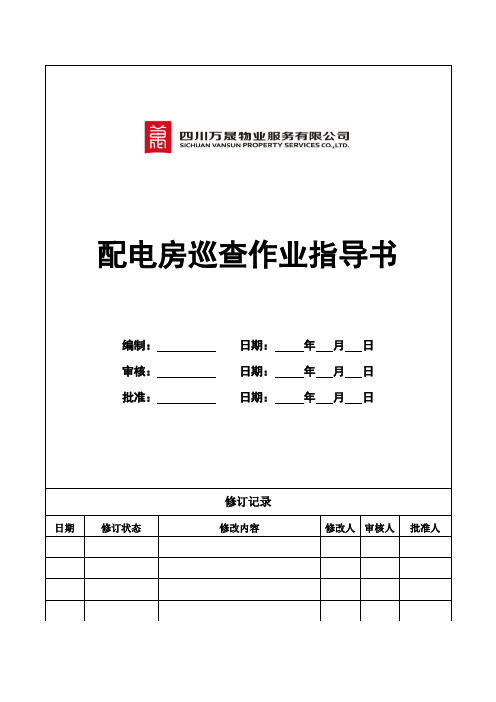

配电房巡查作业指导书编制：日期：年月日审核：日期：年月日批准：日期：年月日1.0目的为加强和规范配电房设备的巡查工作，保证供配电安全，特制定本作业指导书。
2.0范围适用于四川万晟物业服务有限公司所管辖各物业服务中心配电房巡查3.0职责3.1 工程维护部主管负责配电房设备的安全管理及相关制度的制定、督导和检查。
3.2 工程维护部领班和设备管理员负责配电设备的日常巡查工作，发现问题及时处理，无法解决的故障及时上报工程维护部主管，并对配电设备的维修及定期保养工作质量进行监督。
3.3 工程维护员负责配电设备的简单保养、运行及巡查记录工作。
4.0工作内容4.1 巡视检查的基本要求：4.1.1 按规定检查的时间和项目对设备进行巡查，巡查时集中注意力，不得进行其它工作和闲谈，防止漏检。
对运行中的变压器每月底须进行1次灭灯检查。
4.1.2 发现设备缺陷及异常现象时，应做好记录，认真分析，正确判断，及时报告，采取措施防止事故的发生。
4.1.3若遇电压波动大、有接地信号、设备过负荷、设备带“病”运行、新设备投入运行、恶劣天气、法定节假日、有重大供电任务等情况时，应增加巡查频次。
4.2 巡视检查项目4.2.1 变压器有无异响，温度指示是否超出规定，分接头接触局部有无异常，绝缘材料有无老化，风机及风机控制系统是否正常。
4.2.2 电器接头(如开关，刀闸，陶瓷压紧螺丝，母线接地)是否发热，变色。
导线有无松动，断股现象。
4.2.3 各种转动机构(电动机、风机等装置)的运转是否正常。
4.2.4 瓷绝缘(瓷瓶、套管)是否脏污，破损，有无放电异常。
4.2.5 设备金属支架，瓷瓶挂环，接地装置(包括接地引导下线、接地螺丝)避雷针是否锈蚀损坏。
各类标志是否完好，明显。
4.2.6 各仪表、显示屏装置及自动记录、记数装置等是否完好。
指示灯及仪器是否正确，有无异常变化。
4.2.7电容器无变形，通风装置、放电设备是否完好，三相电压、电流是否平衡。
配电线路巡视标准化作业指导书编号：SM/X07-001 配电线路巡视标准化作业指导书编制单位：审批单位：编写：生技部：审核：安监部：批准：总工（副总）：作业负责人：计划作业日期年月日时至年月日时实际作业日期年月日时至年月日时1 适用范围本作业指导书用于10KV 配电线路巡视工作。
2 引用标准2.1 国家电网安监[2005]83号电力安全工作规程（电力线路部分）2.2 国家电网安监[2005]145号电力生产事故调查规程2.3 国家电网总[2003]407号安全生产工作规定2.4 GBJ 232《10KV及以下架空配电线路施工及验收规范》2.5《电力线路工程技术标准规程应用手册》混凝土杆组立2.6 DL/T499-2001《农村低压电力技术规程》2.7 DL/T477/2001《农村低压电气安全规程》3 标准化作业流程图4、勘察单现场勘察单勘察类别 新建□ 大修□ 消缺□ 改造□ 其它□ 项目名称作业班组接受 作业班组进行停电申请办理工作票编写工序班前许可制度 施工 工作终班后会主管部门下达办理倒闸现场工序、工艺勘察人员勘察日期年月日勘察地点电压等级现场勘察内容现场作业停电的范围：保留或邻近的带电线路、设备：交叉跨、穿越情况穿越：跨越：作业现场的条件、环境：其它危险点：现场危险点与控制措施：附图：勘察人员签字5、工序、工艺卡配电线路巡视标准化作业指导书项目名称：确认人：执行项目详细内容确认人确认划（V）备注巡视种类定期巡视、特殊性巡视、故障性巡视工作任务（）线路巡视作业时间年月日时分至年月日时分制定方案按线路巡视制度计划进行线路巡视工作。
查阅运行规程，明确巡视内容、巡视路线班前会出发前，工作负责人（或班长）召开班前会，工作负责人向巡视人员说明巡视的线路及注意事项：1、巡线工作应由有电力线路工作经验的人担任。
新人员不得一人单独巡线；2、偏僻山区和特殊性巡视必须安排两人进行。
暑天、大雪天、必要时安排两人进行；3、单人巡线时，禁止攀登电杆和铁塔；4、巡线人员发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8m以内，并迅速报告调度和领导，等候处理；5、巡线应始终认为线路带电，即使明知该线路已停电亦认为线路随时有恢复送电的可能6、巡线时应持棒，防止被狗及动物伤害7、巡线时沿线路外侧行走，大风时沿线路的上风行走8、如果是故障巡线，应先检查故障指示仪动作情况，以便确定故障重点地段9、线路巡视时应穿工作鞋，路滑、过沟崖和墙时防止摔伤危险点：①摔伤；②狗、蛇咬伤；③车辆伤人；④误触断落的带电导线等《安全生产工作规定》工器具体材料准备按照具体巡视内容，准备所需的工器具，填入《标准化作业现场工具指导卡》。
巡检作业指导书
一、引言
巡检是维护设备和设施、确保其正常运行的重要任务。
通过定期巡检，可以及时发现设备故障和潜在问题，从而采取相应的维修和保养措施，确保设备的稳定运行，提高生产效率和安全性。
本文档旨在提供一份巡检作业指导书，帮助操作人员正确、高效地进行巡检工作。
二、巡检准备
在进行巡检工作之前，需要进行一些准备工作，确保巡检的顺利进行。
1. 确定巡检范围：
根据设备和设施的类型和数量，确定巡检的范围。
将设备和设施分组，制定巡检计划。
2. 准备巡检工具：
根据巡检的具体任务，准备相应的巡检工具。
例如，手持测量仪器、螺丝刀、万用表等。
3. 确保安全：
在进行巡检工作之前，确保操作人员具备相应的安全意识和知识。
穿戴必要的个人防护设备，例如安全帽、安全鞋等。
三、巡检步骤
巡检工作一般包括以下步骤：
1. 观察：
认真观察设备和设施的外部状况，包括有无异常震动、异常噪音、异味等。
2. 检查：
使用相应的工具和仪器，对设备和设施进行检查。
例如，检查电缆连接是否牢固、电源是否正常、有无漏电等。
3. 测量：
对需要测量的参数进行测量，记录测量结果。
例如，温度、湿度、电压等。
4. 维修和保养：。
电气（变电）运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。
每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。
及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。
变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。
㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。
㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。
㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守〈〈国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。
进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套;⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。
配电线路及设备日常巡视作业指导书配电线路及设备日常巡视作业指导书1. 范围本指导书适用于 0.4kV～10kV 线路及设备日常巡视作业。
2. 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91 电业安全工作规程 SD292-88 架空配电线路及设备运行规程Q/CSG 2 0002-2022 架空线路及电缆运行管理标准广电生【2022】3 号 10 千伏及以下架空配电线路和设备运行规程佛电生【2022】44 号 10kV 电力电缆运行规程佛电生【2022】45 号 10kV 及以下配电房（开关房）和设备运行规程佛电生【2022】143 号 10kV 及以下配电线路、设备标志管理规定3. 安全及预控措施序号危险点预防控制性措施 1 扎脚、摔伤（1）巡视时穿工作鞋，严禁穿凉鞋、拖鞋。
（2）雨天路滑，慢行走，过沟，走山道时防止摔伤，不走险路。
2 狗、蛇咬、蜂蛰伤人（1）巡线路过村庄和可能有狗的地方先吆喝，备用棍棒，防备狗咬。
（2）巡视时穿工作鞋，严禁穿凉鞋、拖鞋。
在草丛和树林中行走时，要用棍棒拍打，避免被蛇咬伤，要随身带备蛇药。
（3）发现蜂窝不要靠近行走，更不要去碰触蜂窝。
3 溺水、迷路（1）过河时，不得趟（游）不明深浅的水域。
过没有护栏的桥时，要小心防止落水。
（2）电缆隧道、偏僻山区、夜间巡线应由两人进行。
暑天、台风等恶劣天气，必要时由两人进行。
序号危险点预防控制性措施 4 高处坠落单人巡视时禁止攀登树木和杆塔。
5 交通意外（1）恶劣天气，特别要做好出车前的检查。
（2）横过公路、铁路时，要注意查看，遵守交通法规，以免发生交通意外事故。
6 触电伤害（1）沿线路外侧行走，大风应沿线路上风侧行走。
配电线路和设备巡视作业指导书编码：Q/CSG-YNPG-XXPDXSS0011X2014(1) 流水号：
填表要求：
1．“缺陷位置及编号”：如正常则填写“√”、异常则填写缺陷设备位置及缺陷编号、无需执行则填写“×”；对“风险评估及风险预控措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2. 缺陷类型及对应编码详见配电线路巡视缺陷清单，如未发现的缺陷无缺陷编码的，直接描述在“缺陷位置及编码”栏中；
3．在作业过程中，发现本作业表单不能有效控制该项作业的风险，经本作业班组全体成员讨论，建议需要增减新的控制措施；
在“新增风险及其控制措施”中对具体情况进行描述；
4．班组长及以上人员（作业安排人）负责安排作业任务，工作完毕后审核人填写结论及修订意见，包括：执行结果是否正常、异常情况的处理意见、作业表单修订意见；
5．同一天对多条线路、设备和台区的巡视可以共用一张作业表单。
配电自动化终端巡视作业指导书
配电自动化终端巡视作业指导书
一、引言
本文档旨在提供配电自动化终端巡视作业的详细指导，包括巡视的目的、作业流程、注意事项等内容，以确保巡视工作的顺利进行。
二、巡视目的
1.确保配电自动化终端设备的正常运行和安全性。
2.及时发现并排除设备故障，预防事故的发生。
3.保持设备的良好状态，延长设备的使用寿命。
三、巡视计划
1.巡视周期：每月一次。
2.巡视范围：所有配电自动化终端设备。
3.巡视内容：
a.巡视设备运行状态，包括正常、异常或故障情况。
b.检查连接线路、插头和插座等配件是否完好。
c.检查终端设备的温度、湿度等环境指标是否符合要求。
d.检查设备的防护措施是否有效。
e.检查设备的操作面板和显示屏是否正常工作。
f.检查设备的接地线是否牢固可靠。
g.清理设备表面，保持设备整洁。
四、巡视流程
1.巡视前准备：
a.熟悉巡视计划和范围。
b.准备必要的工具和个人防护用品。
2.巡视过程：
a.按照巡视计划逐个巡视设备。
b.仔细观察设备的外观和运行状态。
c.使用测试仪器对设备进行必要的检测，如电压、电流、温度等。
d.记录设备的巡视结果，包括设备正常、异常或故障的情况。
3.巡视后处理：
a.及时汇总并评估巡视结果。
b.对发现的异常情况进行处理，如提出维修、更换或改进建议。
c.归档巡视记录和处理结果。
五、注意事项
1.巡视人员必须具备相关专业知识和技能，严格按照操作规程进行
作业。
2.巡视设备时，应注意个人安全，避免触电、火灾等事故的发生。
3.巡视过程中，应注意设备运行的稳定性和可靠性，如发现异常情
况应及时报修或处理。
4.巡视结果应及时汇总和分析，对重要发现的问题应及时跟踪和处理。
附件：
本文档未涉及附件。
法律名词及注释：
1.巡视：指对配电自动化终端设备进行检查和评估。
巡视的目的是
为了保证设备的正常运行和安全性。
2.终端设备：指配电系统中的末端设备，主要包括开关设备、仪表
设备和保护设备等。
3.连接线路：指连接终端设备的电缆、线材或接线端子等。
4.插头和插座：用于连接终端设备和外部电源的插头和插座设备。
5.环境指标：指影响终端设备运行环境的温度、湿度、噪音等指标。
6.防护措施：指用于保护终端设备免受外界干扰和损害的措施，如
过电压保护、过流保护等。
7.接地线：指连接终端设备和地面的导电线，用于维持设备的电位
稳定和安全使用。
