下载文档原格式
聚丙烯塑料摘要：聚丙烯，也被称为聚丙烯，是塑料聚合物的化学名称，丙烯。
这是用在许多不同的设置，无论在工业和消费品。
它可以作为一个结构塑料和纤维。
关键词：规，间规，应用1 作用聚丙烯通常用于食品容器，特别是那些需要洗碗机。
相比其他许多塑料聚丙烯的熔点很高，在320°F（160°C），这意味着用热水洗盘子时不会引起翘曲聚丙烯餐具。
与此相反，聚乙烯，另一个流行的塑料容器，它具有较低的熔点。
聚丙烯也添加染料很容易，是经常被用来作为地毯需要坚固耐用的纤维，如地毯的一个发现在游泳池或铺路的迷你高尔夫球场。
不同于尼龙，它也经常被用来作为坚固的地毯纤维，聚丙烯不吸收水分，使其成为理想的使用，它会不断地受到水分。
1.1历史的聚丙烯丙烯聚合的第一朱利奥纳塔和他的同事在3月1954结晶的全同立构聚合物。
这一开创性的发现导致了等规聚丙烯的大型商业生产从1957起间规聚丙烯进行朱利奥纳塔和他的同事首次合成。
2 化学和物理特性大多数商业聚丙烯的全同立构和具有低密度聚乙烯的结晶度之间的一个中间水平（LDPE）和高密度聚乙烯（HDPE）；它的杨氏模量也中间。
聚丙烯通常是艰难的，灵活的，尤其是当共聚的乙烯。
这使聚丙烯作为工程塑料材料，如ABS竞争。
聚丙烯是合理的经济，并可以是透明无色，但不那么容易做成透明的聚苯乙烯，聚丙烯，或某些其他塑料。
它往往是不透明的或着色用颜料。
聚丙烯具有良好的抗疲劳。
聚丙烯熔融出现作为一个范围，所以熔点是通过寻找一个差示扫描量热分析图的最高温度的确定。
完美的等规聚丙烯具有171°C熔点（340°F）。
商业的等规聚丙烯的熔点，范围从160到166°C（320至331°F），这取决于材料和结晶无规。
间规聚丙烯的结晶度为30%的C 130°熔点（266°F）。
熔体流动速率（MFR）、熔体流动指数（MFI）是一个衡量的聚丙烯的分子量。

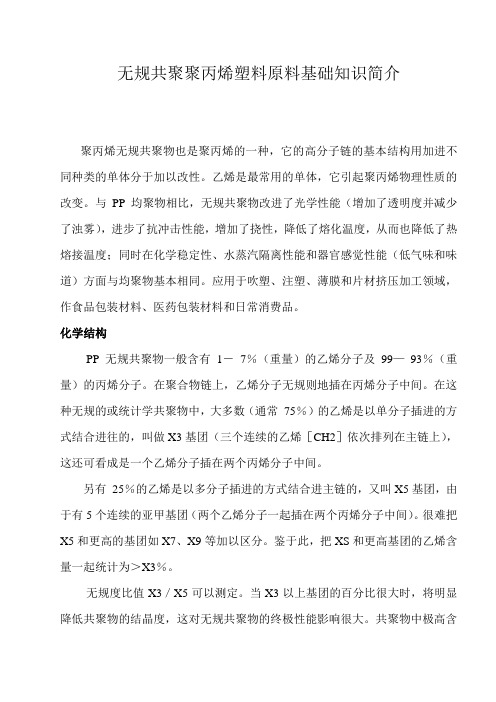

无规共聚聚丙烯塑料原料基础知识简介聚丙烯无规共聚物也是聚丙烯的一种，它的高分子链的基本结构用加进不同种类的单体分于加以改性。
乙烯是最常用的单体，它引起聚丙烯物理性质的改变。
与PP均聚物相比，无规共聚物改进了光学性能（增加了透明度并减少了浊雾），进步了抗冲击性能，增加了挠性，降低了熔化温度，从而也降低了热熔接温度；同时在化学稳定性、水蒸汽隔离性能和器官感觉性能（低气味和味道）方面与均聚物基本相同。
应用于吹塑、注塑、薄膜和片材挤压加工领域，作食品包装材料、医药包装材料和日常消费品。
化学结构PP无规共聚物一般含有1－7％（重量）的乙烯分子及99—93％（重量）的丙烯分子。
在聚合物链上，乙烯分子无规则地插在丙烯分子中间。
在这种无规的或统计学共聚物中，大多数（通常75％）的乙烯是以单分子插进的方式结合进往的，叫做X3基团（三个连续的乙烯［CH2］依次排列在主链上），这还可看成是一个乙烯分子插在两个丙烯分子中间。
另有25％的乙烯是以多分子插进的方式结合进主链的，又叫X5基团，由于有5个连续的亚甲基团（两个乙烯分子一起插在两个丙烯分子中间）。
很难把X5和更高的基团如X7、X9等加以区分。
鉴于此，把XS和更高基团的乙烯含量一起统计为＞X3％。
无规度比值X3／X5可以测定。
当X3以上基团的百分比很大时，将明显降低共聚物的结晶度，这对无规共聚物的终极性能影响很大。
共聚物中极高含量的乙烯对聚合物结晶度的影响，类似于高无规聚丙烯含量时的作用。
无规PP共聚物不同于均聚物，由于无规地插进聚合物主链中的乙烯分子阻碍了聚合物分子的结晶型排列。
共聚物结晶度的降低引起物理性质的改变：无规共聚物与PP均聚物相比刚度降低，抗冲击性能进步，透明度更好。
乙烯共聚物还有较低的熔化温度，这成了它们在某些方面应用时的优点。
无规共聚物含有较多的可革取物和无规PP，以及乙烯含量高得多的聚合物链。
这种较高的可革取物含量，视不同的聚合过程，不同程度地存在于所有的商品共聚物材料中，并在满足联邦食品治理局（FDA）关于食品接触的规定上造成困难。
三元乙丙（EPDM）橡胶配方的配合体系介绍三元乙丙橡胶可以采用二烯烃类橡胶用的普通硫化方法硫化，但由于硫化速度较慢，故近年发展了高不饱和度三元乙丙橡胶，其硫化速度不低于高不饱和橡胶的。
三元乙丙橡胶通常可用硫黄、过氧化物、醌肟和反应性树脂等多种硫化体系进行硫化。
不同的硫化体系对其混炼胶的门尼粘度、焦烧时间、硫化速度以及硫化胶的次联键型、物理机械性能(如应力-应变、滞后、压缩变形以及耐热等性能)亦有着直接的影响。
硫化体系的选择要根据所用乙丙橡胶的类型、产品物理机械性能、操作安全性、喷霜以及成等因素加以综合考虑。
一、硫化体系乙丙橡胶常见交联剂体系的适用性和特点1硫黄硫化体系硫黄硫化体系是三元乙丙橡胶使用最广泛最主要的硫化体系。
在硫黄硫化体系中，由于硫黄在乙丙橡胶中溶解度较小，容易喷霜，不宜多用。
一般硫黄用量应控制在1～2份范围内。
在一定硫黄用量范围内，随硫黄用量增加，胶料硫化速度加快，焦烧时间缩短，硫化胶拉伸强度、定伸应力和硬度增高，拉断伸长率下降。
硫黄用量超过2份时，耐热性有下降，高温下压缩永久变形增大。
为使胶料不喷霜,促进剂的用量亦必须保持在三元乙丙橡胶的喷霜极限溶解度以下。
实际上，在工业生产中，基于以下原因几乎都是采用二种或多种促进剂的并用体系。
(1)多种促进剂并用，容易达到硫化作用平衡。
(2)许多促进剂在较低浓度时，就会发生喷霜，因此用量不宜太高。
(3)促进剂这间的协同效应，有利于导致硫化时间的缩短和交联密度的提高。
硫黄硫化体系中，促进剂的用量还可以通过增加硬脂酸的用量来提高，当其它条件不变的情况下，硬脂酸用量增加会导致交联密度、单硫和双硫交联键增加。
氧化锌用量的增加亦有助于在交联时形成促进剂，从而提高胶料的交联密度及抗返原性，改善动态疲劳性能和耐热性能。
2硫黄给予体硫化采用硫黄给予体代替部分硫黄，可使其生成的硫化胶主要具有单硫键或双硫键，因而可以改善胶料的耐热和高温下的压缩变形性能，延长焦烧时间。
三元乙丙的成分摘要：一、三元乙丙橡胶简介1.三元乙丙橡胶的简称2.广泛应用于汽车、建筑、电线电缆等领域二、三元乙丙橡胶的成分1.主要成分：乙烯、丙烯和少量的非共轭二烯烃2.辅助成分：硫磺、碳黑、氧化锌、硬脂酸等三、各成分的作用1.乙烯：提供弹性、耐磨性和耐老化性2.丙烯：增加硬度、耐磨性和耐热性3.非共轭二烯烃：调整硫化速度和加工性能4.硫磺：硫化剂，增加强度和耐磨性5.碳黑：提高耐磨性和抗老化性6.氧化锌：硫化剂，增强耐热性和耐老化性7.硬脂酸：增加加工性能和抗老化性四、三元乙丙橡胶的性能及应用1.优异的耐候性、耐臭氧性和耐化学腐蚀性2.良好的耐热性、耐寒性和电绝缘性3.适用于各种介质和环境正文：三元乙丙橡胶（EPDM）是一种广泛应用于汽车、建筑、电线电缆等领域的橡胶材料。
它具有优异的耐候性、耐臭氧性和耐化学腐蚀性，良好的耐热性、耐寒性和电绝缘性，适用于各种介质和环境。
三元乙丙橡胶的主要成分包括乙烯、丙烯和少量的非共轭二烯烃。
乙烯作为提供弹性和耐磨性的主要成分，使三元乙丙橡胶具有良好的回弹性和耐磨性。
丙烯则增加硬度、耐磨性和耐热性，使三元乙丙橡胶在高温环境下依然保持良好的性能。
非共轭二烯烃用于调整硫化速度和加工性能，以满足不同应用场景的需求。
除了主要成分外，三元乙丙橡胶还包含辅助成分，如硫磺、碳黑、氧化锌和硬脂酸。
硫磺作为硫化剂，增加三元乙丙橡胶的强度和耐磨性。
碳黑则进一步提高耐磨性和抗老化性，延长材料的使用寿命。
氧化锌同样作为硫化剂，增强耐热性和耐老化性。
硬脂酸则增加加工性能和抗老化性，使三元乙丙橡胶在生产过程中更容易加工。
由于三元乙丙橡胶具有这些优异的性能，它被广泛应用于汽车密封件、建筑密封胶、电线电缆护套等领域。
在汽车行业，三元乙丙橡胶可用于制作轮胎、密封件、垫片等部件，以应对各种严苛的工况。
在建筑行业，三元乙丙橡胶可用于制作门窗密封胶条、防水卷材等，提供良好的密封性能。
在电线电缆行业，三元乙丙橡胶可用作护套，保护电线电缆免受外部环境的影响。
无规共聚聚丙烯牌号编辑：苏州生活号2023-12-14•简介•产品性能特点•牌号及规格目录•应用领域和市场情况•生产工艺及设备选型•研发与技术创新01简介定义和性质无规共聚聚丙烯（Random Copolymerization Polypropylene ，简称RCP）是一种通过无规共聚合反应得到的聚丙烯。
RCP是PP与其他乙烯单体的无规共聚物，具有高密度、低渗透性、良好的耐热性、韧性和加工性能。
RCP 的开发历史可以追溯到20世纪70年代，当时由于能源危机和环保要求，人们开始研究使用其他类型的聚合物来替代传统的石油基聚合物。
RCP作为一种可生物降解的替代品，在包装、医疗、汽车等领域得到了广泛应用。
随着技术的不断发展和应用领域的扩大，RCP 的生产工艺和性能也在不断优化和改进。
历史和发展RCP的生产工艺主要包括聚合反应、分离、造粒和包装等步骤。
分离步骤主要是将未反应的PP 和其他杂质从反应液中分离出来，以保证产品的质量和性能。
生产工艺简介聚合反应是生产RCP的关键步骤，它是在一定温度和压力下，将PP与其他乙烯单体进行无规共聚合反应。
造粒和包装步骤是将分离后的产品进行造粒、干燥和包装，以得到最终的产品。
02产品性能特点无规共聚聚丙烯材料具有较高的韧性，能够在承受冲击和应力时保持完整性和稳定性。
高韧性强度高耐磨性好该材料具有较高的强度和刚性，能够承受较大的压力和承载能力。
无规共聚聚丙烯材料具有较好的耐磨性，能够抵抗摩擦和磨损。
030201力学性能耐热性好无规共聚聚丙烯材料能够在较高的温度下使用，具有较好的耐热性和热稳定性。
耐低温性好该材料也具有较好的耐低温性能，能够在较低的温度下保持其结构和性能的稳定性。
无规共聚聚丙烯材料具有较好的耐候性，能够抵抗紫外线、氧化、潮湿等自然环境的影响。
耐腐蚀性强该材料还具有较好的耐腐蚀性，能够抵抗酸、碱、盐等化学物质的腐蚀。
无规共聚聚丙烯材料对大多数化学物质具有较好的抗腐蚀性，能够抵抗化学物质的侵蚀和腐蚀。
三元乙丙橡胶材料橡胶材料在我们的日常生活和工业生产中扮演着至关重要的角色，其中三元乙丙橡胶更是凭借其出色的性能，成为了众多领域的宠儿。
三元乙丙橡胶，简称 EPDM，是乙烯、丙烯以及非共轭二烯烃的三元共聚物。
这种橡胶材料具有许多独特的优点，使其在众多应用场景中脱颖而出。
首先，三元乙丙橡胶拥有卓越的耐候性。
无论是炎炎夏日的高温暴晒，还是严寒冬日的低温侵袭，它都能保持良好的性能，不易出现老化、龟裂等现象。
这使得它在户外用品、汽车零部件等长期暴露在自然环境中的产品中得到广泛应用。
比如汽车的门窗密封条，常年经受着风吹日晒雨淋，三元乙丙橡胶制成的密封条能够有效地防止雨水和灰尘的侵入，同时保持良好的弹性和密封性能，大大提高了汽车的舒适性和安全性。
其次，它的耐化学腐蚀性也十分出色。
能够抵御酸、碱、盐等多种化学物质的侵蚀，这在化工管道、储罐衬里等领域具有重要意义。
在化工厂中，输送各种化学介质的管道需要具备良好的耐腐蚀性能，以确保生产的安全和稳定。
三元乙丙橡胶管道不仅能够承受化学介质的腐蚀，还具有良好的耐磨性能，延长了使用寿命，降低了维护成本。
再者，三元乙丙橡胶具有良好的电绝缘性能。
这使得它在电气设备的绝缘部件中得到应用，如电线电缆的绝缘护套。
在电力传输过程中，良好的绝缘性能能够有效地防止漏电和短路等事故的发生，保障了电力系统的安全运行。
此外，三元乙丙橡胶还具有低温柔韧性。
在寒冷的环境下，它依然能够保持柔软和弹性，不会变得脆硬易碎。
这一特性使得它在寒冷地区的建筑防水卷材、密封件等方面发挥了重要作用。
比如在我国东北地区的冬季，建筑的防水层需要经受低温的考验，三元乙丙橡胶防水卷材能够有效地防止水分渗透，保护建筑物的结构不受损害。
在加工性能方面，三元乙丙橡胶易于混炼和硫化，能够满足不同制品的生产工艺要求。
它可以与其他橡胶或塑料进行共混改性，以获得更优异的性能。
例如，与丁腈橡胶共混可以提高耐油性，与聚乙烯共混可以提高强度和刚性。
EPDM的合成及结构特性三元乙内棣胶（EPDM）是由乙烯、丙烯和非共挠二烯绘单休无规共聚而得到的三元共聚物.具生产能力、产堆和消费量仅次于SRR, BR,位居世界7天合成It胶甜种中的第三t沢由TEPDM分子链具有高度的饱和性，具有优异的耐臭氧老化、耐热氧老化. 优异的电绝缘性、耐化学品腐蚀性、耐蒸汽性等性能，加之其单.体价廉易得.在汽车零舸件、电銭电缆套、建材用防水卷材、胶带、汽车密封件、耐热胶管等冇着广泛的应用。
由于三元乙丙橡胶不饱和双犍位于测链上，它不但可以用硫黃硫化，而11还保持了二元乙内橡胶（EPR）的各种特性.冃前，我国EPDM的产竜、生产能力很大程度上不能满足国内实际生产的需要，毎年都需要大量进口.因此开发利用前景广阔.1丄2 EBDM的合成及结构1J.2J EPDM的合成冃前，EPDM的生产工艺珞线可以分为溶液聚合、悬浮聚合利气相聚合法3 种.其中*溶液聚合法是当今世界上主产EPDM的主导工艺.1. 溶液聚台法⑴工业上生产EPDM的溶液聚合法根据所用僅化剂的不同.分为ZiegENatu犁溶液聚合法、Insitc TM J S金属型洛液聚合认（1）Ziegkr-Natta5SiS液聚合法它绘左产EPDM的传统方法•是在既对溶解产品又可溶解单体、催化剂体系的淄剂中进齐的均相反应®通常以门链烷婭，如正己烷作为溶剂.氢气或梵他化合物杵为分子量调节剂，三氯氧帆4R半卤化烷基铝为催化剂，聚合温度为30〜6（TC,聚合压力为（M〜0.XMP撅其工艺过程山原料的強备、聚合、催化剂脱除、单体和溶剂的回收、精制、離聚、下燥等工序组成*英中*典3?的生产商主喪有美国Exxon Mobil公司、美国DuPont dow弹性体公诃、美国trompkm公司、日本三井化学公司及日本合成橡胶公司等。
溶液聚合工艺的优点是工艺灵活性大，生产技术成熟.可生产多品种、多牌号的产品，产品的门尼粘度在20-160范崗内可以调控，产品灰分含量较少，质呈稳定，产品硫化速度快，综合性能好.用途广泛.缺点是聚合反应在洛剂中进行，反应聚合效率低，聚合物质量分数~般控制在6~9%,最高达11〜14%.通常聚合物质議分数趙过10%时，反应物黏度显著提高，影响了整个聚合休系的传热、传质，甚至会发生爆炸。
之阳早格格创做三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共散物，1963年启初商业化死产.每年齐天下的消耗量是80万吨.EPDM最主要的个性便是其劣良的耐氧化、抗臭氧战抗侵害的本领.由于三元乙丙橡胶属于散烯烃家属，它具备极佳的硫化个性.正在所有橡胶核心，EPDM具备最矮的比沉.它能吸支洪量的挖料战油而效率个性没有大.果此不妨创造成本矮廉的橡胶化合物. 分子结媾战个性三元乙丙是乙烯、丙烯战非共轭二烯烃的三元共散物.二烯烃具备特殊的结构，惟有二键之一的才搞共散，没有鼓战的单键主假如动做接链处.另一个没有鼓战的没有会成为散合物主链，只会成为边侧链.三元乙丙的主要散合物链是真足鼓战的.那个个性使得三元乙丙不妨抵挡热，光，氧气，更加是臭氧.三元乙丙真量上是无极性的，对于极性溶液战化教物具备抗性，吸火率矮，具备良佳的绝缘个性. 正在三元乙丙死产历程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分散以及硫化的要领不妨安排其个性. EPDM第三单体的采用第三二烯烃典型的单体是通过乙烯战丙烯的共散，正在散合物中爆收没有鼓战，以便真止硫化.第三单体的采用必须谦脚以下央供：最多二键：一个可散合，一个可硫化反应类似于二种基础的单体主键随机散合爆收匀称分散脚够的挥收性，便于从散合物中与消最后散合物硫化速度符合二烯烃典型战含量对于散合物个性的效率三元乙丙死产中主假如用ENB战DCPD. 三元乙丙中最广大使用的是ENB，它比DCPD产品硫化要快得多.正在相共的散合条件下，第三单体的真量效率着少链支化，按以下程序递加：EPM<EPDM(ENB)<EPDM(DCPD)三元乙丙其余的受二烯烃第三单体效率的另有：ENB－赶快硫化，下推伸强度，矮永暂形变DCPD－防焦性，矮永暂应变，矮成本随着二烯烃第三单体的减少，将会有下列效率爆收：更快硫化率，更矮的压缩形变，下定伸，促进剂采用的百般性，缩小的防焦性战延展，更下的散合物成本. 乙烯丙烯比乙烯丙烯比不妨正在硫化阶段举止改变，商业的三元乙丙散合物乙烯丙烯比由80/20到50/50.当乙烯丙烯比由50/50变更到80/20时，正里的效率有：更下的压坯强度，更下的推伸强度，更下的结晶化，更矮的玻璃体转移温度，能将本资料散合物转移成丸状，以及更佳的挤出个性.短佳的效率便是短佳的压延混同性，较好的矮温个性，以及短佳的压缩形变.当丙烯比率更下时，佳处便是更佳的加工本能，更佳的矮温个性以及更佳的压缩形变等. 分子量战分子量分散弹性体的分子量通时常使用门僧粘度表示.正在三元乙丙的门僧粘度中，那些值是正在下温下得到的，常常为125℃，那样搞的主要本果是要消去由下乙烯含量所爆收的所有效率（结晶化），由此会掩盖散合物的真真分子量.三元乙丙的门僧粘度范畴正在20到100之间.也有更下分子量的商用三元乙丙也有死产，然而普遍皆充油，以便混炼. 分子量以及正在三元乙丙中的分散不妨正在散合历程中通过以下道路散合：催化剂以及共催化剂的典型战浓度温度改性剂，如氢的浓度三元乙丙的分子量分散不妨通过凝胶渗透色谱法使用二氯苯动做溶剂正在下温下（150℃）丈量而得.分子量分散常常被称为是沉量仄衡分子量与数量仄衡分子量的比率.根据一般战下度支化的结构，那个值正在2到5之间变更.由于有分键，含有DCPD的三元乙丙橡胶更宽的分子量分散.通过减少三元乙丙的分子量，正里效率有：更下的推伸战撕裂强度，正在下温情况下更下的死坯强度，不妨吸支更多的油战挖料（矮成本）.随着分子量分散的减少，正里的效率有：减少的混炼战碾磨加工性.然而是，较窄的分子量分散不妨矫正硫化速度，硫化状态以及注塑止为. 硫化典型三元乙丙不妨利用有机过氧化物大概者硫去举止硫化.然而是，相比与硫磺硫化，过氧化物接链的三元乙丙用于电线电缆工业时具备更下的温度抗性，更矮的压缩形变以及矫正的硫化个性.过氧化物硫化的短佳的场合便正在于更下的成本. 正如前里所提到的，三元乙丙的接链速度战硫化时间随着硫化典型战含量而改变.当三元乙丙与丁基，天然橡胶，丁苯橡胶混同时，正在采用符合的三元乙丙产品时，必须要思量到下列果素：当与丁基举止混同时，由于丁基具备较矮的没有鼓战度，为符合丁基的硫化速度，最佳采用相对于较矮含量的DCPD 战ENB含量的三元乙丙. 当与天然橡胶战丁苯橡胶混同时，最佳采用8％到10％ENB含量的三元乙丙，以谦脚其硫化速度.三元乙丙橡胶（ethylene-Propylene terpolymer）是乙烯、丙烯战少量非共轭二烯烃的共散物，是乙丙橡胶的主要品种.它除脆持二元乙丙橡胶劣良的耐臭氧性、耐候性、耐热性等个性中.正在硫化速度、协共战硫化胶本能等圆里又没有真足共于二元乙丙橡胶. 1.基础协共战品量考验要领：三元乙丙橡胶的品量考验，除国际尺度化构造（ISO）战好国资料考查教会（ASTM）造定的三元乙丙橡胶硫化胶本能考验要领中，尔国战其余国家暂时尚无统一的国家级战部级乙丙橡胶品量尺度及考验要领，大普遍死产者均采与其公司大概厂家的企业考验要领战品量统造尺度. ISO战ASTM三元乙丙橡胶硫化胶本能考验要领三元乙丙橡胶100 氧化锌5 硫磺 1.5 硬脂酸 1.0 油炉法冰乌②80 ASTM103号油③50 促进剂TMTD1.0 促进剂M0.5 ① y=正在充油母炼胶中，每100份前提橡胶中油的份数. 如y大于50份，则配圆3没有正在加油. ②现止工业参比冰乌，可用NB378冰乌代替，其截止稍有分歧. ③ ASTM103号油个性：100℃时疏通粘度为16.8±1.2mm2/S，粘度比沉常数为0.889±0.002. ④适用于通用型三元乙丙橡胶. ⑤适用于乙烯含量大于67％的下死胶强度的压出类三元乙丙橡胶. ⑥适用于充油三元乙丙橡胶. 2混炼要领：ISO混炼要领有要领A战要领B二种. 要领A为启搁式混炼要领；要领B为稀炼机混炼，启炼机加硫化体系及下片的要领. ASATM用于考验三元乙丙橡胶的混炼要领有稀炼机法、微型稀炼机要领战启炼机要领三种要领.要领出处 ISO 4097—1980（E） ASTM D3568—81a一、结构个性乙丙橡胶系以乙烯战丙烯为前提单体合成的弹性体合成物.乙丙橡胶依分子链中单体单元组身分歧，有二元乙炳胶合三元乙丙胶之分.前者为乙烯战丙烯二种组分的共散物，后者为乙烯、丙烯战少量的第三单体（非共轭二烯听）的共散物. 乙丙橡胶分子链段的序列组成属散亚甲基型结构.按国际合成橡胶命名法，二元乙丙橡胶战三元乙丙橡胶分别定名为： EPM(ethylene propylene methylene) 战 EPDM （ ethyl-ene propylene diene methylene ） ; 二者统称为乙丙橡胶（ ethylene propylene rubber, EPR ）.二、品种牌号的区别（1）区别准则乙丙橡胶商品牌号的区别，主假如依据分子结构与物性闭系的基根源基本理.根据那个本理，分子量与分子量分散、组成与组身分散是决断物性的最要害的分子结构参数.汇集态结构也对于物性有要害效率.那些结构果素及其相互效率，使乙丙橡胶具备百般的本量，进而符合多圆里的应用.根据那种结构 - 物性 - 应用闭系，工业上造定出多种百般的商品牌号总计超出 200 种，其中各具个性、没有相沉复的牌号亦有 50 余种. （二）品种牌号的标记及其含意①、按单体单元组身分歧，有二元乙丙橡胶（ EPM ）战三元乙丙橡胶（ EPDM ）二大类，比圆， Dutral CO 战 Dutral TER 分属之.②、依第三单体种类分歧，三元乙丙橡胶有乙叉落龙脑烯型、单环戊二烯型 1 ， 4- 已二烯型三大类，比圆， Dutral TER 054/E 、三井 EPT1045 战 Nordel 分属之.③、二元乙丙橡胶战三元乙丙橡胶各按分歧门僧粘度区别.比圆， Dutral CO 054 、 Dutral TER 048/ 的门僧粘度（ ML 100 ℃ 1+4 ）分别为 40 战 80 .④、二元乙丙橡胶战三元乙丙橡胶各按分歧分离丙烯（大概乙烯）含量区别.比圆， Dutral CO 034 战 Dutral TER 235/E2 的分离丙烯含量分别约为 30% 战 40% .⑤、共一典型三元乙丙橡胶按分歧第三单体含量（大概碘值）区别.比圆， Dutral TER054/E 、 Dutral TER/E2 战 Dutral TER 046/ 的第三单体含量分别为尺度值、 2 倍尺度值战 3 倍尺度值.⑥、二元乙丙橡胶战三元乙丙橡胶各有充油与可以及充油时分歧充油量之分.比圆， Dutral CO 054 、 Dutral CO 554P 、 Dutral TER 048/E 、 Dutral TER 535/E 的充油量分别为 0 、 50 、 0 战 50% ；后缀字母 P 表示石蜡系油品.⑦、特殊牌号：下乙烯含量结晶型牌号.比圆， JSR EP 912P 、 JSR EP 01P ，主要用于散烯烃树脂改性，后缀字母 P 表示橡胶为粉终状；组身分散匀称、矮分子量战窄分子量分散牌号.比圆， Dutral CO 043 ，主要用于润滑油改性.以上主要通过对于 Dutral 系列二元战三元乙丙橡胶品种牌号体例准则，证明白分类准则.其余商品牌号系列亦大共小同.由于以上分子结构的个性，正在本量应用中，往往进一步细分为通用型、易加工型、尺度硫化型、赶快硫化型、超赶快硫化型、下弥补型、余二烯烃橡胶并用型战散烯烃改性型等使用品级.。
三元乙丙橡胶材料在众多的橡胶材料中，三元乙丙橡胶（EPDM）以其独特的性能和广泛的应用领域，成为了材料界的一颗璀璨明星。
对于大多数人来说，可能对这种材料并不十分熟悉，但它却在我们的日常生活和众多工业领域中发挥着重要的作用。
三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物。
这种独特的化学组成赋予了它一系列优异的性能。
首先，它具有出色的耐老化性能。
无论是暴露在阳光、氧气还是各种恶劣的气候条件下，三元乙丙橡胶都能保持相对稳定的性能，不易出现龟裂、硬化等老化现象。
这使得它在户外用品、汽车零部件等长期暴露于外界环境的应用中表现出色。
在耐热性能方面，三元乙丙橡胶也有着不俗的表现。
它能够在较高的温度下保持良好的弹性和物理性能，这使得它在一些高温环境下的密封件、管道等应用中成为首选材料。
同时，三元乙丙橡胶还具有良好的耐低温性能，在极低的温度下仍能保持一定的柔韧性，不会轻易脆化断裂。
三元乙丙橡胶的电绝缘性能也值得一提。
这使得它在电气领域得到了广泛的应用，如电线电缆的绝缘层等。
其良好的电绝缘性能能够有效地保障电气设备的安全运行。
从物理性能来看，三元乙丙橡胶具有较高的拉伸强度和扯断伸长率，这意味着它在承受外力拉伸时不易断裂，具有较好的柔韧性和弹性回复能力。
同时，它还具有较低的压缩永久变形，这对于需要长期承受压力的密封件等产品来说是非常重要的性能指标。
在耐化学腐蚀性方面，三元乙丙橡胶能够抵抗多种化学物质的侵蚀，如酸、碱、盐等。
这使得它在化工、石油等领域的管道、储罐密封等方面得到了广泛的应用。
由于三元乙丙橡胶的这些优异性能，它在众多领域都有着广泛的应用。
在汽车工业中，三元乙丙橡胶常用于制造汽车门窗密封条、散热器胶管、减震部件等。
其良好的密封性能和耐老化性能能够有效地提高汽车的整体性能和使用寿命。
在建筑领域，三元乙丙橡胶制成的防水卷材被广泛应用于建筑物的屋面和地下室防水工程。
其优异的耐候性和耐水性能够确保建筑物在长期的使用过程中不受雨水侵蚀。
三元乙丙的成分（实用版）目录1.三元乙丙的概述2.三元乙丙的主要成分3.三元乙丙的性能特点4.三元乙丙的应用领域正文三元乙丙（EPDM）是一种常见的合成橡胶，由乙烯、丙烯和非共轭二烯单体共聚而成。
它具有良好的耐候性、耐老化性和耐化学品性能，广泛应用于汽车、建筑、电子电器等领域。
下面我们就来详细了解一下三元乙丙的成分、性能特点以及应用领域。
首先，让我们了解一下三元乙丙的概述。
三元乙丙是由乙烯、丙烯和非共轭二烯单体通过共聚反应制成的一种合成橡胶。
其分子结构中含有大量的不饱和双键，这使得它具有良好的弹性和延展性。
同时，由于其生产过程中采用了特殊的工艺，使得三元乙丙具有优越的耐候性和耐老化性能。
接下来，我们来探讨一下三元乙丙的主要成分。
三元乙丙的主要成分包括乙烯、丙烯和非共轭二烯单体。
其中，乙烯和丙烯是共聚单体，它们决定了三元乙丙的基本性能。
非共轭二烯单体则是为了改善三元乙丙的耐候性和耐老化性能而添加的。
此外，生产过程中还会加入一些辅助剂，如硫化剂、促进剂、防老剂等，以提高三元乙丙的性能。
再来看看三元乙丙的性能特点。
首先，三元乙丙具有优异的耐候性，即使在长时间暴露在阳光下，也能保持良好的弹性和延展性。
其次，它具有出色的耐老化性能，可以在各种环境条件下长期使用。
此外，三元乙丙还具有良好的耐化学品性能，对于大多数酸、碱、盐和油类都有较好的抵抗能力。
最后，三元乙丙还具有优良的电绝缘性能和耐寒性能。
最后，我们来了解一下三元乙丙的应用领域。
由于三元乙丙具有优异的性能，因此被广泛应用于各个行业。
其中，汽车行业是三元乙丙最大的应用领域，主要用于制作汽车密封件、油封等部件。
此外，三元乙丙还被广泛应用于建筑行业，如制作防水卷材、密封胶等。
此外，三元乙丙还被用于制作电子电器产品，如电线、电缆等。
综上所述，三元乙丙凭借其优异的性能和广泛的应用领域，在我国得到了广泛的推广和应用。
