100台无盘网吧组建方案及报价

如何构建无盘网吧系统L1226的交换机，一个TP-R460+路由器，服务器采用两张网卡。

无盘服务器配置如下：CPU P4 3.0主板ASUS P5PL2-E内存1G * 2 512 * 2硬盘SATA160GB * 2SATA80GB * 5阵列1520 *1 1640 * 1网卡Intel82559 * 1显卡普通PCI-E电源长城500W机箱普通机箱安装服务器系统1、安装服务器硬件。

两块160GB的盘接1520阵列上面做读，四块80GB 的盘接1640上面做写，将剩下的80GB划分为：C盘10GB，其余暂时不用理会。

2、安装系统。

首先按正常方式将2003系统安装到一块80GB的硬盘上面，装好主板、显卡、网卡、阵列卡驱动，并打好所有安全补丁。

（不建议安装杀毒软件和防火墙等之类的东西。

）设置服务器计算机名为：“NXPSER”，所属工作组为：“SUBOY”。

3、设置用户。

打开“计算机管理”---“本地用户和组”---“用户”将管理员用户“Administrator”改为“lsuboy",并设置密码为：0(*)_(*)0 。

并新建“Administrator”这个用户，密码为空，加入“Guests”组，并从“Users”组删除。

将基它多余的用户全部删除只留下lsuboy Administrator Guests这三个用户，并将Guests禁用。

4、设置安全选项。

在“运行”里输入“gpedit.msc”打开组策略窗口，选择“计算机配置”---“Windows设置”---“安全设置”---“本地策略”---“安全选项”下面找到“使用空白密码的本地用户只允许控制台登录”改为“已停用”。

清空“可远程访问的注册表路径”、“可匿名访问的共享”、“可匿名访问的命名管道”三项中的所有内容。

将“允许未登录前关机”改为“已启用”。

在“用户权利指派”里找到“拒绝从网络访问这台计算机”项中添加“lsuboy”这个用户。

中小型网吧网络组建方案广大民众对互联网的认识起到了举足轻重的作用，它已悄悄地改变了或正在改变着人们的生活方式，旨在为广大网民提供收费上网服务的网吧或网络咖啡屋凭借舒适宽松的上网环境和高速便捷的上网服务，吸引了越来越多网民的光顾，网民的数量呈现出了高速增长的态势，网吧这种经营模式已被广大用户所接受。

从最初的几台计算机，到现在几十台，上白台，甚至几白上千台计算机的各种规模，各种服务类型的网吧都已出现。

行业之间的竞争也随之愈演愈烈。

直到近期国家关丁网吧行业连锁经营的新政策出台后，进一步受到了包括电信运营商、设备商、软件、游戏厂商等产业正规军的关注。

随着网民视野的开阔，兴趣的转移，网民的需求不断提高，从简单的网页浏览，到视频QQM天，VO以（播，网络游戏，教育培训，金融服务，网上销售，IP电话等，为网民提供高质量的服务，成了网吧业主的当务之急。

高质量的服务依赖丁网吧的硬件设备，主要包括主机和网络设备，而其中网络设备是整个网吧的核心，为了在激烈的竞争中立足，对丁网吧的经营者而言，选择一套质量好、综合成本低、服务好的网络设备，是网吧经营者首先要考虑问题。

作为业内领先的网络设备与解决方案供应商，华为3Com公司致力丁区分客户需求，为客户量身定制解决方案，精心构建产品质量，对产品和服务质量承担最终责任，提出了“高性价比的、创新的、业务特性丰富的”的高可靠、高安全、易管理、可增值的网吧系列网络解决方案。

1.1网吧网络设计需求分析网吧是网络应用中一个比较特殊的环境，概括起来有以下几个方面的需求和特点：•需要给用户提供网页浏览、收发邮件、QQB天、网络游戏、网络教育、网上电影、网上其它各类服务，并且同一用户可能同时进行多种活动，对路由器的出口带宽及其可建立连接数提出了要求。

•上规模的网吧内部配置游戏服务器、电影服务器、VO如播服务器等，用户通过局域网玩游戏、看电影等，这部分流量不用出口，内部局域网的设计要考虑对内部服务器的访问瓶颈问题。

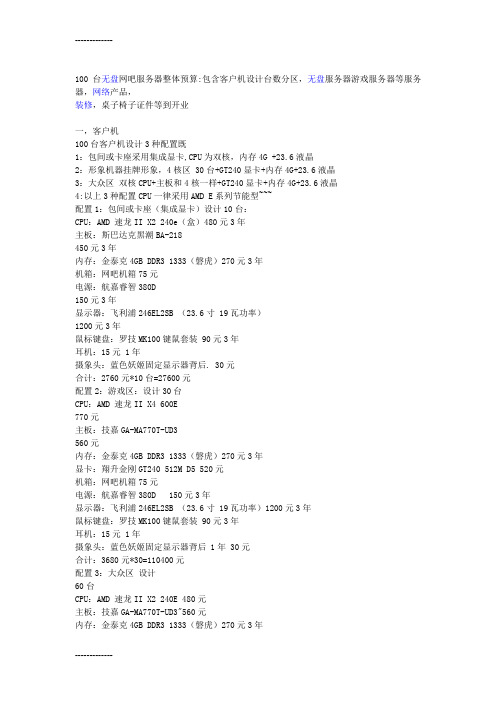

100台无盘网吧服务器整体预算:包含客户机设计台数分区，无盘服务器游戏服务器等服务器，网络产品，装修，桌子椅子证件等到开业一，客户机100台客户机设计3种配置既1：包间或卡座采用集成显卡,CPU为双核，内存4G +23.6液晶2：形象机器挂牌形象，4核区 30台+GT240显卡+内存4G+23.6液晶3：大众区双核CPU+主板和4核一样+GT240显卡+内存4G+23.6液晶4:以上3种配置CPU一律采用AMD E系列节能型~~~配置1：包间或卡座（集成显卡）设计10台：CPU：AMD 速龙II X2 240e（盒）480元3年主板：斯巴达克黑潮BA-218450元3年内存：金泰克4GB DDR3 1333（磐虎）270元3年机箱：网吧机箱75元电源：航嘉睿智380D150元3年显示器：飞利浦246EL2SB （23.6寸 19瓦功率）1200元3年鼠标键盘：罗技MK100键鼠套装 90元3年耳机：15元 1年摄象头：蓝色妖姬固定显示器背后. 30元合计：2760元*10台=27600元配置2：游戏区：设计30台CPU：AMD 速龙II X4 600E770元主板：技嘉GA-MA770T-UD3560元内存：金泰克4GB DDR3 1333（磐虎）270元3年显卡：翔升金刚GT240 512M D5 520元机箱：网吧机箱75元电源：航嘉睿智380D 150元3年显示器：飞利浦246EL2SB （23.6寸 19瓦功率）1200元3年鼠标键盘：罗技MK100键鼠套装 90元3年耳机：15元 1年摄象头：蓝色妖姬固定显示器背后 1年 30元合计：3680元*30=110400元配置3：大众区设计60台CPU：AMD 速龙II X2 240E 480元主板：技嘉GA-MA770T-UD3"560元内存：金泰克4GB DDR3 1333（磐虎）270元3年显卡：翔升金刚GT240 512M D5520元机箱：网吧机箱75元电源：航嘉睿智380D 150元3年显示器：飞利浦246EL2SB（23.6寸 19瓦功率）1200元3年鼠标键盘：罗技MK100键鼠套装 90元3年耳机：15元 3年摄象头：蓝色妖姬固定显示器背后30元合计：3390元*60=203400元总计：客户机价格：341400元机器运费预算2000元（具体根据你网吧所在地与电脑城距离交通情况而定）三：服务器（申明：服务器价格为代理商渠道价格，也就是我自己拿货价格，网吧老板是拿不到这个价格的，都是懂的做生意肯定要赚钱，人家维护公司卖你服务器还要承担3年保修别人也要赚钱的）1：无盘主服务器+游戏更新Cpu:至强3430四核-带纯铜散热器1400元主板：超微3420（板载SAS芯片）2100元内存：REG ECC 4G DDR3*2 450元*2=900元系统盘+读盘：WD 500G企业盘*1 460元写盘：ST 146G 15K*3900元*3=2700元游戏盘：WD 2TB RE4 64M企业盘*1 1400元电源：intel 730W 1+1冗余电源（台达代工）700元机箱：4U加长（支持双冗余电源+热扒插）500元合计：10160元无盘软件：该配置必须采用**无盘，不然用其他无盘软件必须加读盘为SSD或SAS或组阵列，或采用内存盘放读2：副无盘服务器+游戏虚拟盘Cpu:至强3430四核 1400元主板：超微34202100元内存：REG ECC 4G DDR3*4 450元*4=1800元系统盘+读盘：WD500G企业盘*1 460元写盘：ST 146G 15K*3 900元*2 1800元游戏盘1：INTEL SSD 80G*12 1180元游戏盘： WD 2TB RE4 64M企业盘*11400元电源：intel 730W 1+1冗余电源（台达代工）700元机箱：4U加长（支持双冗余电源+热扒插）500元合计：11340元3：收费服务器CPU：E5300 400元CPU风扇： TT40元主板：技嘉GA-G41MT-S2420元硬盘：WD 500G企业盘5 460元内存：2G DDR3140元电源：磐石400 290元机箱：淘宝4U: 135元合计：1885元4：监控主机CPU：E5300400元CPU风扇： TT40元主板：技嘉GA-G41MT-S2420元硬盘：WD 500G蓝盘3 L3 280元1TB硬盘 380元内存：2G DDR3140元电源：磐石400290元机箱：淘宝4U135元监控卡：400元（8口）监控摄像头： 200元*6监控线：100元合计：3785元5：CS服务器（迪酷服务器等）：CPU：E5300 400元CPU风扇： TT40元主板：技嘉GA-G41MT-S2420元硬盘：WD 500G蓝盘280元内存：2G DDR3140元电源：磐石400 290元机箱：淘宝 135元合计：1705元6电影：电影不用INTEL平台的I3搭配H55或G41主板是因为该INTEL芯片这样主板最多就4个SATA 硬盘口不够用考虑到以后电影加硬盘麻烦，所以上AMD芯片880G板载6个SATA口~~懂没？？？CPU：AMD 240 E480元CPU风扇： 40元主板：技嘉GA-880G-UD3H 650元硬盘：WD 500G蓝盘; （做系统）280元电影盘：WD 2TB*3600元*3=1800元内存：2G DDR3 140元电源：磐石400290元机箱：淘宝 135元合计：3815元7：下电影等自用服务器或叫备用一台我帮人做网吧推荐配置都让他们多买一台，虽然采用自动更新电影，但平时顾客有需要下载个别网吧没有的电影等等这样机器一般网管技术员用平时用来下载东西等。

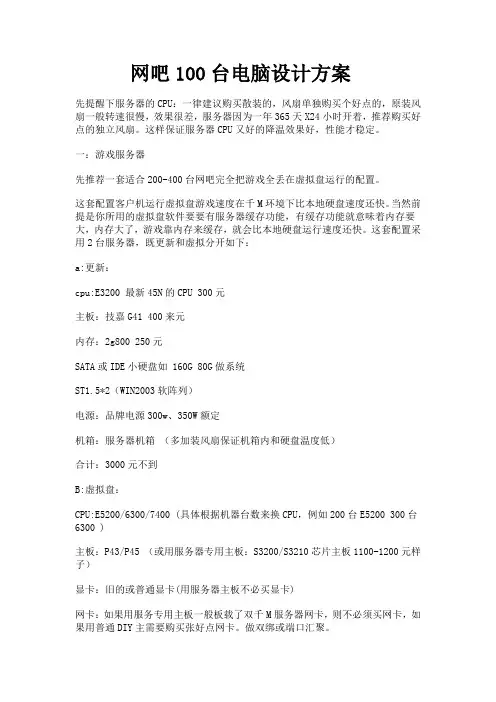

网吧100台电脑设计方案先提醒下服务器的CPU：一律建议购买散装的，风扇单独购买个好点的，原装风扇一般转速很慢，效果很差，服务器因为一年365天X24小时开着，推荐购买好点的独立风扇。

这样保证服务器CPU又好的降温效果好，性能才稳定。

一：游戏服务器先推荐一套适合200-400台网吧完全把游戏全丢在虚拟盘运行的配置。

这套配置客户机运行虚拟盘游戏速度在千M环境下比本地硬盘速度还快。

当然前提是你所用的虚拟盘软件要要有服务器缓存功能，有缓存功能就意味着内存要大，内存大了，游戏靠内存来缓存，就会比本地硬盘运行速度还快。

这套配置采用2台服务器，既更新和虚拟分开如下：a:更新：cpu:E3200 最新45N的CPU 300元主板：技嘉G41 400来元内存：2g800 250元SATA或IDE小硬盘如 160G 80G做系统ST1.5*2（WIN2003软阵列）电源：品牌电源300w、350W额定机箱：服务器机箱（多加装风扇保证机箱内和硬盘温度低）合计：3000元不到B:虚拟盘：CPU:E5200/6300/7400 (具体根据机器台数来换CPU，例如200台E5200 300台6300 )主板：P43/P45 （或用服务器专用主板：S3200/S3210芯片主板1100-1200元样子）显卡：旧的或普通显卡(用服务器主板不必买显卡)网卡：如果用服务专用主板一般板载了双千M服务器网卡，则不必须买网卡，如果用普通DIY主需要购买张好点网卡。

做双绑或端口汇聚。

硬盘：INTEL SSD 80G一个 1700元ST1.5T*2 830元*2内存：8G/16G机箱：服务器机箱电源：磐石500，磐石600这套配置大约5000-6000元左右完全带两三百有盘网吧游戏轻松将游戏全丢虚拟盘。

固态硬盘装网吧热度很高的游戏，工具，80G够装常玩的了吧，INTEL SSD80G 单个平均读取可达250M/S，SSD硬盘在随机读取，寻道都比SATA和SAS硬盘还快，甚至阵列。

网吧无盘实施方案一、技术原理。

网吧无盘实施方案的技术原理主要是通过网络引导协议（PXE）技术和远程桌面协议（RDP）技术实现的。

PXE技术是一种基于网络的引导技术，它允许计算机通过网络启动操作系统，而不需要本地硬盘。

RDP技术则是一种远程控制技术，它可以实现用户在远程服务器上运行应用程序，并将应用程序的界面传输到用户的终端上。

通过这两种技术的结合，网吧可以实现无盘运行操作系统和应用程序，大大降低了硬件成本和管理成本。

二、实施步骤。

1. 网络环境准备，首先，网吧需要建立一个稳定可靠的局域网环境，确保终端设备和服务器之间能够正常通信。

2. 服务器配置，网吧需要购置一台性能较好的服务器，安装好操作系统和远程桌面服务软件，并进行相应的网络设置。

3. 终端设备配置，对于终端设备，需要进行相应的BIOS设置，使其支持PXE网络引导，并安装远程桌面客户端软件。

4. 系统部署，在服务器上安装好所需的操作系统和应用程序，并进行相应的配置。

5. 测试验证，对整个系统进行测试验证，确保终端设备可以正常通过网络引导启动，并能够远程访问服务器上的应用程序。

三、优势特点。

1. 成本节约，无盘实施方案可以大大降低网吧的硬件成本和管理成本，节约了大量的硬盘、维护和更新成本。

2. 管理便捷，网吧无需再对每台终端设备进行单独的系统安装和维护，所有的系统更新和维护工作都可以集中在服务器上进行，大大简化了管理工作。

3. 安全可靠，由于所有的数据都存储在服务器上，终端设备只是进行显示和输入操作，大大降低了数据泄露和系统崩溃的风险。

4. 灵活可扩展，网吧可以根据实际需求灵活调整服务器的配置和终端设备的数量，实现系统的快速扩展和升级。

四、注意事项。

1. 网络稳定，无盘实施方案对网络的稳定性要求较高，网吧需要确保网络设备和线路的稳定可靠。

2. 安全防护，网吧需要加强服务器和终端设备的安全防护措施，防止黑客攻击和病毒感染。

3. 远程访问，网吧需要合理设置远程访问权限，避免未经授权的用户访问服务器上的数据和应用程序。

北京和信创天科技有限公司 创 天 无 盘 网 吧 系 统整 体 解 决 方 案一、总述随着人们物质与精神生活的不断提高，电脑已经不再是高等院校和机关企业的高档办公器材，计算机技术带动了新世纪的信息革命，信息化改变了人类的生活，电脑和网络除了给人们的工作带来便利的同时，也成为了一种娱乐休闲的工具，越来越多的地方为普通民众提供了集中上网的场所；一般我们将这类的场所统称为网吧；网吧发展至今已形成了一个每年产值过百亿的庞大产业链，网吧的经营者、上游厂商和周边服务商都大量拥入其中。

然而，随着上网人群技术水平的不断提升，消费群体的日益复杂、网络技术应用的不断深入，网吧的终端存在的问题呈显出来：蓝屏死机、系统崩溃、病毒感染、黑客种马、同行业的无序竞争、价格战、DDOS互攻等众多问题严重影响了网吧电脑的正常工作，不仅直接影响了网吧的正常经营，给上网群众的虚拟财产带来损失。

更给社会增添了不安定因素。

作为网吧经营者和技术维护人员深受其害。

网吧从业者需要耗费大量的人力和物力投入到网络的技术维护管理中，如何有效的解决这些问题，降低网吧运营成本、提高网吧对客户的粘合度，成为了网吧从业者必需要考虑的一个问题。

以《创天无盘》软件为基础平台，结合最新的网游娱乐平台与全自动更新系统，一次性地搭建出低成本、高效益、全功能、易维护的无盘游戏娱乐网络，是现代化网吧娱乐中心的首选方案，可应用于网吧、网娱休闲中心、高级会所等需要游戏/影音网络的场所。

其可实现的主要功能如下：1.所有的网络游戏与本地游戏均可以高速稳定的运行。

2.创天无盘系统与网娱平台的完美整合。

3.所有客户机集中管理，全部的游戏软件与电影及音乐都可以快速同步的升级。

4.服务器端维护简单，普通网管人员只须按时开关机便可，无需专人值所。

北京和信创天科技有限公司 5.客户机无须安全维护，来上网的用户无论怎样使用都不会让系统崩溃。

重启立即恢复。

6.通过超管工切换，可在任何一台客户机上直接对系统进行手工升级或修改管理、维护和安装各种游戏与软件。

网吧完整组建方案网吧一、布线篇网吧布线之电源和网络布线经验谈网吧目前所提供的服务，像网页浏览、网络游戏、在线电影、远程教育等最基本的服务都与网络有关，网络质量的好坏直接决定了网吧的生存能力。

所以，如何规划一个优质的网络环境，是网吧经营者必须要考虑的一个要点，其中网吧的综合布线占了很大的因素，主要有两大部分：电源布线和网络布线。

电源系统的布线网吧电源系统的布线一、布线设计现在市电供应系统普遍采用三相四线制供电模式，建议仍在使用两相供电的网吧更换为三相四线制的供电模式。

对于普通网吧来说，网吧的主要用电系统有：1、空调：对网吧来说，空调已经成为一种标准配置，一般使用柜式空调，而且功耗很大，每台功率一般在3500-4500W之间。

因此，在设计电源布线系统时，必须给空调配备专用电源线路。

2、电脑：一般在对网吧电源系统布线设计时，容易产生一个误区，认为电脑使用的电源线随便拉一条就行。

其实，网吧内总负载最大的还是电脑，在不配备音箱的情况下，功率一般在150W左右，机器数量增多，功率就明显增大。

因此，网吧电脑使用的电源线，不应该是逐一串联的模式，而是使用分组点接，具体做法如下：每隔1.5米左右接入一只10A三芯国标插座（即墙上嵌入的独立插座）作为一个点，再将上述多孔插座接入，在1.5米的范围内，将会有4－5台电脑使用这一个插座接入电源；然后，可视实际情况把电脑按10台或16台为一组，每组由一个空气开关控制，整个网吧可以分为4-6组或者更多的组。

根据每条主干的负载，合理选择电源线的型号。

一般来说，主干线路使用铜芯线，下面的分支线路可以使用铝芯线（笔者建议，最好网吧电源系统的所有线路全部采用GB的铜芯线）。

同时，根据电源的负载合理选择不同规格的电源线。

3、网络设备和照明设备：对于有专业机柜的网吧，建议对路由器等价值较高的网络设备加UPS后备电源，以保护网络设备的安全。

二、具体施工1、电源布线应该与房间装修同步进行，为了网吧环境的美观，不宜将电源线布置在明处，可以放置在PVC管道或专用的电源线通道中。

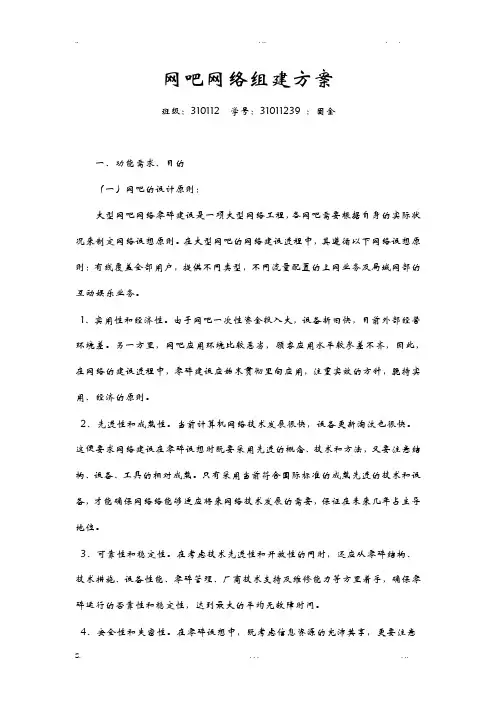

网吧网络组建方案班级：310112 学号：31011239 ：固金一、功能需求、目的（一）网吧的设计原则：大型网吧网络零碎建设是一项大型网络工程，各网吧需要根据自身的实际状况来制定网络设想原则。

在大型网吧的网络建设进程中，其遵循以下网络设想原则：有线覆盖全部用户，提供不同类型，不同流量配置的上网业务及局域网部的互动娱乐业务。

1、实用性和经济性。

由于网吧一次性资金投入大，设备折旧快，目前外部经营环境差。

另一方里，网吧应用环境比较恶劣，顾客应用水平较参差不齐，因此，在网络的建设进程中，零碎建设应始末贯彻里向应用，注重实效的方针，脆持实用、经济的原则。

2、先进性和成熟性。

当前计算机网络技术发展很快，设备更新淘汰也很快。

这便要求网络建设在零碎设想时既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。

只有采用当前符合国际标准的成熟先进的技术和设备，才能确保网络络能够适应将来网络技术发展的需要，保证在未来几年占主导地位。

3、可靠性和稳定性。

在考虑技术先进性和开放性的同时，还应从零碎结构、技术措施、设备性能、零碎管理、厂商技术支持及维修能力等方里着手，确保零碎运行的否靠性和稳定性，达到最大的平均无故障时间。

4、安全性和失密性。

在零碎设想中，既考虑信息资源的充沛共享，更要注意信息的保护和隔离，因此零碎应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括零碎安全机制、数据存取的权限控制等。

5、可扩展性和易维护性。

为了适应零碎变化的要求，必须充沛考虑以最简便的方法、最矮的投资，实现零碎的扩展和维护。

把当前先进性、未来否扩展性和经济否行性结合起来，保护以往投资，实现较高的总体性能价格比。

（二）网吧发展的自身要求1、稳定。

包括系统、游戏、等方面，这须要对硬件系统进行改进2、系统管理。

管理要方便，维护轻松。

3、人力管理。

包括考勤、还有职员的服务态度等4、计费管理。

要方便计费，同时防止别人逃费上机等现象5、增值业务（三）方案具体实现功能1、网吧采用无盘技术，方便系统管理2、网吧接入网通、电信各100光纤接入外网，满足网吧的快速网络速度需求3、网吧部网络采用全千兆交换机构建千兆部网络，使无盘、游戏、电影等服务运行更快4、采用网吧专用路由器，智能管理、分配网吧带宽，良好的QOS服务更合理的优化网吧带宽，使用户浏览网页、收发、QQ聊天、网络游戏、网络教育、网上电影、网上其它各类服务畅通无阻5、IBM高性能服务器，提供稳定的服务器环境，采用双机备份及FC SAN存储加强网吧的稳定性及传输速度，简直如虎添翼6、采用IC卡收费管理系统，快速完成上机登记、下机结账功能，减轻网吧管理人员工作量，实时、精确、公正地收费，杜绝计费漏洞及计费纠纷二、材料、设备清单（一）交换机：交换机，也称交换式集线器，是专门设计的，使各计算机能够相互高速通信的独享带宽的网络设备。
