电气控制配电柜内常用电气元件符号及实物图
一、断路器
低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF
断路器图形符号为：
二、接触器
接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。
接触器文字符号为：KM
接触器图形符号为：
三、热继电器
热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR
热继电器图形符号：
四、中间继电器
中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器,但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA 中间继电器图形符号：
五、按钮
在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V ,额定电流5A ,控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB
按钮图形符号：。
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电气安装箱柜标示符号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 A VP接线端子箱 AXT高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 A VP接线端子箱 AXT（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
电气控制配电柜内常用电气元件符号及实物图
一、断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF
断路器图形符号为：
二、接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM
接触器图形符号为：。
配电箱图形符号高压开关柜 AH 高压计量柜 AM 高压配电柜 AA高压电容柜 AJ低压电力配电箱AP 低压照明配电箱柜 AL应急电力配电箱柜APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC 或 ACP直 流 配 电 箱 柜 AD操 作 信 号 箱 柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜AT多 种 电 源 配 电 箱 柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱AFC设 备 监 控 器 箱 ABC住户配线箱 ADD信号放大器箱ATF分 配 器 箱 AVP接线端子箱 AXT图形符号图形符号 国标名称型号、规格、做法说-可编辑修改-。
明变电所室外箱式变电所杆上变电所配电室及进线用开关 屏、台、箱、柜的一般符号柜多种电源配电箱(盘)画于墙外为明装,除 注明外底边边距地 1. 2米电力配电箱(盘) 照明配电箱(盘)画于墙内为暗装,除 注明外底边边距地 1. 4米画于墙外为明装,除 注明外底边边距地 2. 0 米,明装电能表板底 距地 1.8 米 画于墙内为暗装,除 注明外底边边距地 1. 4 米,明装电能表板底 距地 1.8 米-可编辑修改-。
电源切换箱(盘)事故照明配电箱(盘) 组合开关箱 电铃操作盘画于墙外为明装,除 注明外底边边距地 1. 2米 画于墙内为暗装,除 注明外底边边距地 1. 4 米电气图用图形符 号画于墙外为明装,除 注明外底边边距地 1. 2米 画于墙内为暗装,除 注明外底边边距地 1. 4米画于墙外为明装,除 注明外底边边距地 1. 2米画于墙内为暗 装,除注明外底边边 距地 1.4 米除注明外,底边距地 1.2 米-可编辑修改-。
吹风机操作盘配电盘编号交流电动机按钮盒 立柱式按钮箱风扇一般符号 暖风机或冷风机 轴流风扇 风扇电阻开关 电铃 号志箱 交流电钟-可编辑修改-距地 1.2 米,容量见设 计图纸 圈内的数字为动力或 照明的编号 除注明外,只做出线 口,防水弯头距机座 0.2 米,均附接地螺丝 圈或点数表示按钮 数,除注明外,均为明 装,距地 1.4 米,按钮 组合排列见设计图 除注明外,只做出线 盒及吊钩除注明外,距地 1.4 米 除注明外,距地 0.3 米除注明外,只做出线 口(明线时,用明插。

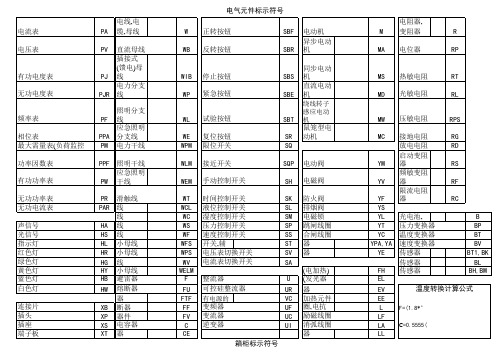

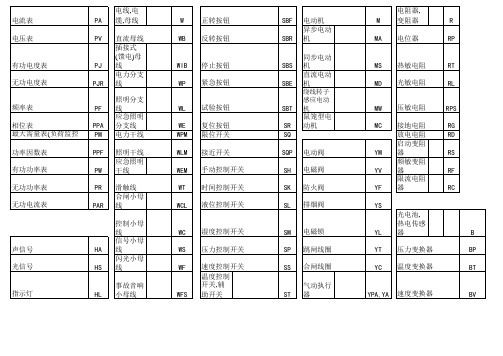

各种配电箱的符号
高压开关柜 AH
高压计量柜 AM
高压配电柜 AA
高压电容柜 AJ
低压电力配电箱柜 AP
低压照明配电箱柜 AL
应急电力配电箱柜 APE
应急照明配电箱柜 ALE
低压负荷开关箱柜 AF
低压电容补偿柜 ACC或ACP
直流配电箱柜 AD
操作信号箱柜 AS
控制屏台箱柜 AC
继电保护箱柜 AR
计量箱柜 AW
励磁箱柜 AE
低压漏电断路器箱柜 ARC
双电源自动切换箱柜 AT
多种电源配电箱柜 AM
刀开关箱柜 AK
电源插座箱 AX
建筑自动化控制器箱 ABC
火灾报警控制器箱 AFC
设备监控器箱 ABC
住户配线箱 ADD
信号放大器箱 ATF
分配器箱 AVP
接线端子箱 AXT。
