常用气瓶种类、结构特点、标志及使用

气瓶品种划分气瓶是一种用于贮存和输送气体的容器，广泛应用于工业、医疗、航空航天等领域。

根据不同的用途和特点，气瓶可以分为多个品种。

本文将就几种常见的气瓶品种进行介绍。

一、液化气瓶液化气瓶是存储和输送液化气体的容器，常见的有液化石油气（LPG）瓶和液化天然气（LNG）瓶。

液化气瓶一般采用高强度材料制成，能够承受液化气体的高压。

液化气瓶具有贮存量大、使用方便等优点，被广泛应用于家庭、商业和工业领域。

二、工业气瓶工业气瓶是用于贮存和输送工业气体的容器，常见的有氧气瓶、乙炔瓶、氮气瓶等。

工业气瓶一般采用高强度合金钢制成，能够承受高压气体的压力。

工业气瓶广泛应用于焊接、切割、气体输送等工业领域。

三、医用气瓶医用气瓶是用于贮存和输送医疗气体的容器，常见的有氧气瓶、笑气瓶、氩气瓶等。

医用气瓶一般采用高纯度的材料制成，能够确保贮存的气体纯净无污染。

医用气瓶广泛应用于医院、急救车等医疗场所，用于治疗和救护。

四、航空气瓶航空气瓶是用于贮存和输送飞机上所需气体的容器，常见的有压缩空气瓶、氧气瓶等。

航空气瓶具有轻便、耐压等特点，能够适应航空环境的要求。

航空气瓶广泛应用于民用飞机、军用飞机等航空器上，用于提供飞行中所需的气体。

五、消防气瓶消防气瓶是用于贮存和输送消防气体的容器，常见的有二氧化碳灭火器瓶、干粉灭火器瓶等。

消防气瓶一般采用轻便、耐压的材料制成，能够快速投入使用，有效灭火。

消防气瓶广泛应用于消防车辆、建筑物等消防设施中，用于灭火救援。

六、气体运输气瓶气体运输气瓶是用于贮存和输送高压气体的容器，常见的有氧气运输瓶、氮气运输瓶等。

气体运输气瓶一般采用高强度合金钢制成，能够承受高压气体的运输和装卸。

气体运输气瓶广泛应用于气体生产和供应领域，用于气体的长途运输和分装。

气瓶根据不同的用途和特点可以划分为液化气瓶、工业气瓶、医用气瓶、航空气瓶、消防气瓶和气体运输气瓶等品种。

每种品种的气瓶都有其独特的特点和应用领域，为各个行业的发展提供了重要的支持和保障。

常用气瓶种类、结构特点、标志及使用气瓶是一种用于存储压缩气体的容器，广泛应用于各行各业，如化工、医疗、钢铁、石化等等。

本文将介绍常用的气瓶种类、结构特点、标志及使用。

常用气瓶种类液化气体气瓶液化气体气瓶是常用的一种气瓶，存储的压缩气体为液化气体。

液化气体包括丙烷、丁烷、乙烷等，其常用于烹饪、野外露营等。

压缩气体气瓶压缩气体气瓶是常见的另一种气瓶，存储的压缩气体为气体，常见的压缩气体包括氢气、氧气、氮气等，可以用于工业生产、医疗、焊接等。

氧气气瓶氧气气瓶是专门用于存储氧气的气瓶，由铝合金、不锈钢、碳钢等材质制成。

氧气气瓶广泛应用于医疗、焊接、救援等领域。

空气气瓶空气气瓶是常用的一种气瓶，存储的气体为空气，可以应用于工业生产、建筑、泳装等领域。

符号气瓶是专门用于存储标志气体的气瓶，如二氧化碳、氦气等，其中二氧化碳气瓶常用于建筑物消防系统中。

气瓶结构特点气瓶大多由容器、阀门、保护设备等组成。

容器容器是存储气体的部分，其主要材质有铝合金、不锈钢、碳钢等。

不同的气瓶的容器材质也不同，需要根据不同用途来选择材质。

阀门阀门是控制气体通断的部分。

气瓶的阀门有手轮式、扭矩式和自动式等，内部结构也有差异，需要根据实际情况来选择。

保护设备保护设备是确保气瓶运输和使用过程中安全的关键。

常见的保护设备包括安全阀、爆破片、压力表等，需要选择专业生产的设备。

气瓶标志根据国际标准GB/T 13280-2013的规定，气瓶标志包括容器标志、阀门标志、标识和标记等。

具体如下：容器标志主要包括气瓶自身的标志和气瓶上的标识。

气瓶自身的标志包括制造厂家名称、出厂日期、容器类型、容积和工作压力等。

气瓶上的标识分为永久性标识和可更换标识。

阀门标志阀门标志通常包括制造厂家名称、型号、规格和材质等信息。

标识和标记标识和标记是用于确定气瓶压力等级、所装填气体种类等的标志。

标识和标记有颜色区别，比如黄色表示存储的气体为氧气等。

气瓶使用使用气瓶需要遵循相关规范和要求。

常用气瓶的结构和使用安全要求Prepared on 22 November 2020常用气瓶的结构和使用安全要求一、气瓶结构用于气割与气焊的氧气瓶和氢气瓶属于压缩气瓶，乙炔瓶属于溶解气瓶，石油气瓶属于液化气瓶。

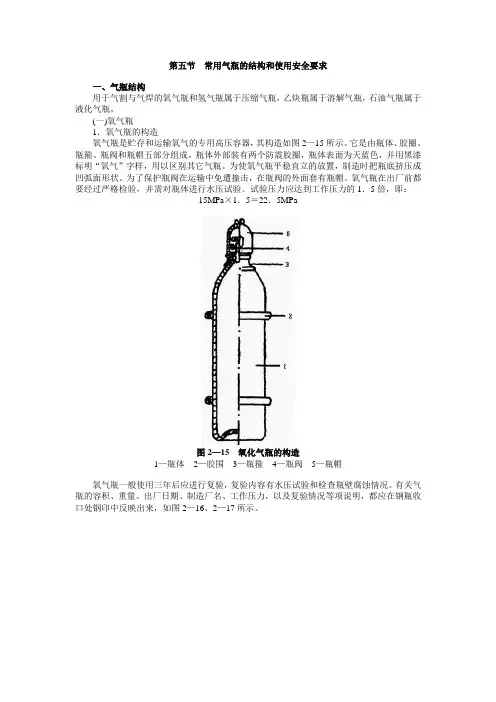

(一)氧气瓶1．氧气瓶的构造氧气瓶是贮存和运输氧气的专用高压容器，其构造如图2—15所示。

它是由瓶体、胶圈、瓶箍、瓶阀和瓶帽五部分组成。

瓶体外部装有两个防震胶圈，瓶体表面为天蓝色，并用黑漆标明“氧气”字样，用以区别其它气瓶。

为使氧气瓶平稳直立的放置，制造时把瓶底挤压成凹弧面形状。

为了保护瓶阀在运输中免遭撞击，在瓶阀的外面套有瓶帽。

氧气瓶在出厂前都要经过严格检验，并需对瓶体进行水压试验。

试验压力应达到工作压力的1．5倍，即：15MPa×1．5＝22．5MPa图2—15氧化气瓶的构造1—瓶体2—胶围3—瓶箍4—瓶阀5—瓶帽氧气瓶一般使用三年后应进行复验，复验内容有水压试验和检查瓶壁腐蚀情况。

有关气瓶的容积、重量、出厂日期、制造厂名、工作压力，以及复验情况等项说明，都应在钢瓶收口处钢印中反映出来，如图2—16、2—17所示。

图2—16氧气瓶肩部标记图2—17复验标记目前，我国生产的氧气钢瓶规格(详见表2—6)，最常见的容积为40L，当瓶内压力为15MPa表压时，该氧气瓶的氧气贮存量为6000L，即6m3。

氧气瓶阀是控制氧气瓶内氧气进出的阀门。

国产的氧气阀门构造分为二种：一种是活瓣式，另一种是隔膜式。

隔膜式阀门气密性好，但容易损坏，使用寿命短。

因此目前多采用活瓣式阀门，其结构如图2—18所示。

图2—18活瓣式氧气瓶阀活瓣式瓶阀结构主要有阀体、密封垫圈、手轮、压紧螺母、阀杆、开关片、活门及安全装置等组成。

除手轮、开并片、密封垫圈外，其余都是由黄铜或青铜压制和机加工而成的。

为使瓶口和瓶阀紧密结合，将阀体和氧气瓶口结合的一端，加工成锥形管螺纹，以旋入气瓶口内；阀体的出气口处，加工成定型螺纹，用以连接减压器。

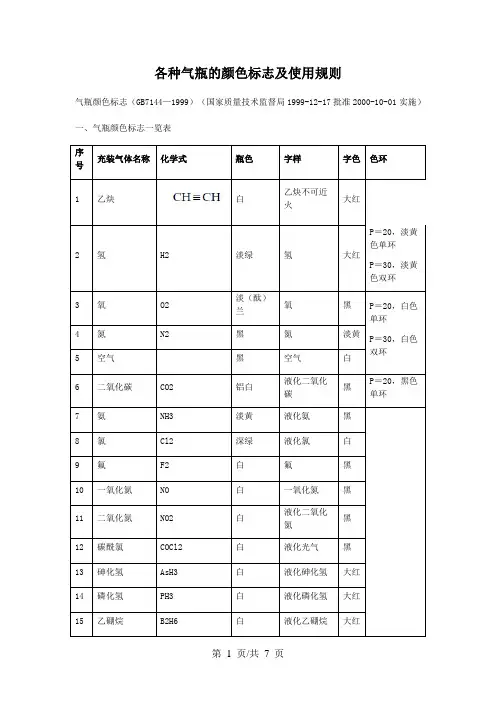

各种气瓶的颜色标志及使用规则气瓶颜色标志（GB7144—1999）（国家质量技术监督局1999-12-17批准2000-10-01实施）一、气瓶颜色标志一览表二、气瓶使用规则1.必须指定专人负责气瓶的管理,气瓶的储存、使用、搬运,必须贯彻安全第一，预防为主的方针,高度重视气瓶的安全管理工作。

2.采购和使用有生产及充装许可证企业的合格气体，不得使用改装气瓶和超期未检的气瓶。

3.进入校区的钢瓶运输车辆必须为专用的危化品运输车，人员在运送操作钢瓶中请穿戴好个人防护装备。

4.气瓶接收及使用前应进行安全状况检查，气瓶的涂漆标示要清晰正确，不得涂改，标气钢瓶应有明确的成分标签，瓶阀、钢瓶帽等附件完好齐全，瓶体无撞击凹痕，表面无锈蚀状况。

对于不符合安全技术要求的气瓶严禁接收和使用。

5.气瓶必须直立放置，加以适当固定，防止倾倒。

应放置在通风良好的地方，应存放在阴凉、干燥、远离热源（如阳光、暖气、炉火）处，防雨淋和日光曝晒；不应放置在焊割施工的钢板上及电流通过的导体上。

有性质不同可能会发生反应的气瓶不能混合存放，严禁将可燃与助燃气体钢瓶等混放。

6.在搬动或使用气瓶时，应旋紧钢瓶帽，以保护开关阀，防止其意外转动和减少碰撞，运送过程中必须用钢瓶推车，运送到位时应妥善加以固定，避免途中滚动碰撞；充装有互相接触后可引起燃烧、爆炸气体的气瓶，不能同车搬运。

7.严禁气瓶周围、尤其是瓶阀周围沾有油脂等易燃物质；安装减压表时，要检查瓶阀和出气口内有无油脂等杂质。

8.气瓶严禁近火，乙炔瓶温不得超过40℃，液化气瓶温不得超过45℃，明火操作之间的距离大于10米，瓶阀带路不得漏气，严禁明火试漏。

9.严禁将气瓶内气体用尽，防止气体倒灌。

一般应保持0.05MPa以上的残余压力。

可燃性气体应保留0.2-0.3MPa，氢气应保留2MPa的余压，以备充气单位检验取样所需和避免重新充气时发生危险。

10.气瓶应定期在指定单位进行检查，检测3年一次，表头至少6个月检测一次。

气瓶分类
1．永久气体气瓶
2．高压液化气体气瓶
3．低压液化气体气瓶
4．溶解气体气瓶
二、气瓶基本结构和主要附件
（一）气瓶基本结构
1．无缝气瓶
（1）冲拔拉伸气瓶。

（2）管子收口气瓶。

2．焊接气瓶瓶体有焊缝，
（二）气瓶主要附件
1．瓶阀
2．瓶帽
3．防震圈
4．安全泄压装置
三、气瓶充装
（一）永久气体气瓶的充装压力
永久气体气瓶的充装压力可按下式估算：
p≈poT/To
式中，p——气瓶充装压力（绝对），单位为MPa；
T——气瓶充装时的介质温度，单位为K；
po——气瓶的许用压力（绝对），单位为MPa；
To——气瓶最高工作温度，To=333K（60℃）；
（二）高压液化气体气瓶的充装系数
（三）低压液化气体气瓶的充装系数
（四）低压液化气体气瓶
四、气瓶安全管理要点
1.严格气瓶充装管理，防止超装。

2.按气瓶涂色专瓶专用，充装前按规定留余压余气，防止混装错装。

常用气瓶的涂色为：氧气瓶——淡酞蓝；氮气或空气瓶——黑；二氧化碳气瓶——铝白；液化石油气瓶——银灰；液氨气瓶——淡黄；液氯气瓶——深绿；溶解乙炔气瓶——白。

3.正确操作，防止撞击，缓慢开启和关闭瓶阀。

4.远离明火，防止受热。

5.文明装卸，运输和使用中妥善固定。

6.可燃气体气瓶与助燃气体气瓶严格分开装运，隔离贮存，分开堆放。

7.化学性质活泼的气体，对其气瓶应经常检查，防止泄漏，限期存放。

8.注意维护保养，防止腐蚀，保持涂色及涂字清晰，附件完好。

9.按规定进行定期检验。

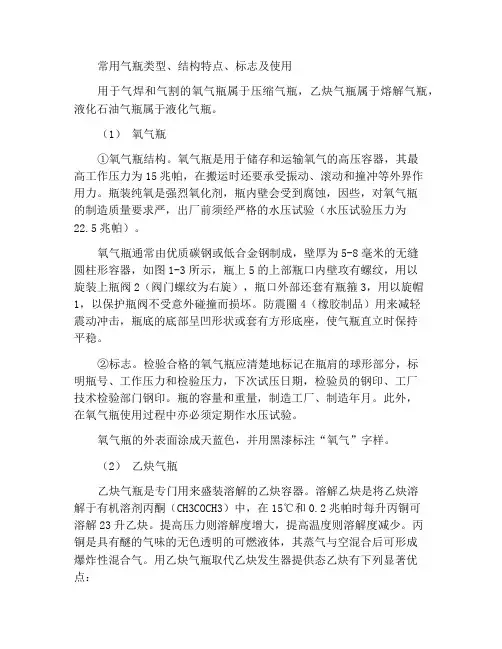

常用气瓶类型、结构特点、标志及使用用于气焊和气割的氧气瓶属于压缩气瓶，乙炔气瓶属于熔解气瓶，液化石油气瓶属于液化气瓶。

（1）氧气瓶①氧气瓶结构。

氧气瓶是用于储存和运输氧气的高压容器，其最高工作压力为15兆帕，在搬运时还要承受振动、滚动和撞冲等外界作用力。

瓶装纯氧是强烈氧化剂，瓶内壁会受到腐蚀，因些，对氧气瓶的制造质量要求严，出厂前须经严格的水压试验（水压试验压力为22.5兆帕）。

氧气瓶通常由优质碳钢或低合金钢制成，壁厚为5-8毫米的无缝圆柱形容器，如图1-3所示，瓶上5的上部瓶口内壁攻有螺纹，用以旋装上瓶阀2（阀门螺纹为右旋），瓶口外部还套有瓶箍3，用以旋帽1，以保护瓶阀不受意外碰撞而损坏。

防震圈4（橡胶制品）用来减轻震动冲击，瓶底的底部呈凹形状或套有方形底座，使气瓶直立时保持平稳。

②标志。

检验合格的氧气瓶应清楚地标记在瓶肩的球形部分，标明瓶号、工作压力和检验压力，下次试压日期，检验员的钢印、工厂技术检验部门钢印。

瓶的容量和重量，制造工厂、制造年月。

此外，在氧气瓶使用过程中亦必须定期作水压试验。

氧气瓶的外表面涂成天蓝色，并用黑漆标注“氧气”字样。

（2）乙炔气瓶乙炔气瓶是专门用来盛装溶解的乙炔容器。

溶解乙炔是将乙炔溶解于有机溶剂丙酮（CH3COCH3）中，在15℃和0.2兆帕时每升丙铜可溶解23升乙炔。

提高压力则溶解度增大，提高温度则溶解度减少。

丙铜是具有醚的气味的无色透明的可燃液体，其蒸气与空混合后可形成爆炸性混合气。

用乙炔气瓶取代乙炔发生器提供态乙炔有下列显著优点：a.溶解在丙酮中的乙炔比气态乙炔爆炸性小得多，而且丙酮又被吸附在填满瓶内的，具有显微孔的固态填料（硅酸钙）中，在运输和使用时就更安全；b.无需经常性加料、给水排渣，操作简便，电石过热不会导致乙炔着火和爆炸；c.乙炔的纯高度，有害杂质磷化氢和水分含量较少；d.可要低温条件下工作，不存在因软管中的水堵塞而停止供气的危险，对北方寒冷地区更具有优越性；e.瓶装乙炔气压高，确保焊枪和割炬的稳定性；f.瓶装乙炔由专业工厂生产，可节省电石30﹪左右。

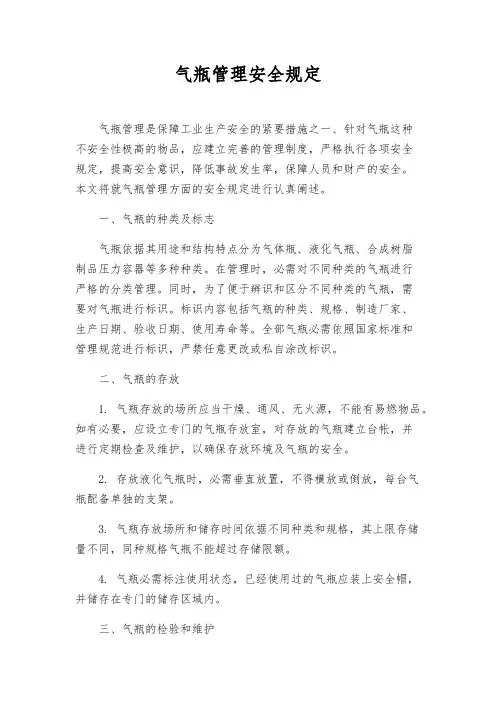

气瓶管理安全规定气瓶管理是保障工业生产安全的紧要措施之一、针对气瓶这种不安全性极高的物品，应建立完善的管理制度，严格执行各项安全规定，提高安全意识，降低事故发生率，保障人员和财产的安全。

本文将就气瓶管理方面的安全规定进行认真阐述。

一、气瓶的种类及标志气瓶依据其用途和结构特点分为气体瓶、液化气瓶、合成树脂制品压力容器等多种种类。

在管理时，必需对不同种类的气瓶进行严格的分类管理。

同时，为了便于辨识和区分不同种类的气瓶，需要对气瓶进行标识。

标识内容包括气瓶的种类、规格、制造厂家、生产日期、验收日期、使用寿命等。

全部气瓶必需依照国家标准和管理规范进行标识，严禁任意更改或私自涂改标识。

二、气瓶的存放1. 气瓶存放的场所应当干燥、通风、无火源，不能有易燃物品。

如有必要，应设立专门的气瓶存放室，对存放的气瓶建立台帐，并进行定期检查及维护，以确保存放环境及气瓶的安全。

2. 存放液化气瓶时，必需垂直放置，不得横放或倒放，每台气瓶配备单独的支架。

3. 气瓶存放场所和储存时间依据不同种类和规格，其上限存储量不同，同种规格气瓶不能超过存储限额。

4. 气瓶必需标注使用状态，已经使用过的气瓶应装上安全帽，并储存在专门的储存区域内。

三、气瓶的检验和维护1. 在气瓶入库前必需进行质量检验，并确保符合国家相关标准。

入库检验结论应特别记录在气瓶清单上。

2. 气瓶的使用期限必需在规定范围内，超龄气瓶要进行报废处理。

3. 设立完善的气瓶维护台帐，对每一个气瓶都进行维护记录和交接，对每一个气瓶都要进行定期检查，并确保维护和修理人员达到专业水平。

4. 外观检查：气瓶外表不得有破损、腐蚀、变形、锈蚀、漏气、渗漏迹象等异常情形；安全装置不得有缺损、失灵现象。

5. 内部检查：定期拆开气瓶安全阀，清除杂质，保持安全阀顺畅运转，保证气瓶安全阀的灵敏度。

四、气瓶的运输1. 在运输过程中，必需有专人负责看管并保障安全。

2. 气瓶在运输前必需安装固定装置，以保证在运输过程中不会发生滑动或倾覆的情况。

气瓶的分类气瓶是一种常见的贮存和运输气体的容器，根据其用途和材质的不同，可以分为多种不同的分类。

下面将详细介绍几种常见的气瓶分类。

一、按材质分类1. 钢瓶：钢瓶是最常见的气瓶之一，它由高强度钢材制成，具有优良的耐压性能和耐腐蚀性能。

钢瓶广泛用于贮存和运输各种气体，如液化石油气、氧气、氮气等。

2. 铝瓶：铝瓶由铝合金制成，相对于钢瓶来说，具有更轻便的特点。

铝瓶广泛用于贮存和运输高纯度气体，如氦气、氩气等。

3. 聚合物瓶：聚合物瓶是一种相对较新的气瓶材质，它通常由聚合物材料制成，如聚丙烯、聚乙烯等。

聚合物瓶具有良好的耐腐蚀性能和较轻的重量，适用于贮存和运输一些特殊气体，如氯气、硫化氢等。

二、按用途分类1. 工业气瓶：工业气瓶主要用于工业生产过程中的气体供应，如焊接、切割、涂装等行业。

根据所贮存的气体不同，工业气瓶可以分为氧气瓶、丙烷瓶、氮气瓶等。

2. 医用气瓶：医用气瓶主要用于医疗行业，用于供应医院的各种气体，如氧气、氩气、氮气等。

医用气瓶具有严格的质量要求和标准，以确保安全使用。

3. 消防气瓶：消防气瓶主要用于消防行业，用于灭火和救援工作。

常见的消防气瓶包括二氧化碳灭火瓶、干粉灭火瓶等。

4. 氧气瓶：氧气瓶是一种专门用于贮存和供应氧气的气瓶，广泛应用于医疗、工业和航空等领域。

氧气瓶必须具备高压容器的特性，以确保氧气的安全使用。

5. 液化石油气瓶：液化石油气瓶是用于贮存和供应液化石油气的气瓶，广泛应用于家庭和商业燃气供应。

液化石油气瓶通常采用钢瓶材质，具有耐压性能和耐腐蚀性能。

三、按容积分类1. 小型气瓶：小型气瓶通常容积在5升以下，适用于个人使用或小规模应用，如户外烧烤、露营等。

小型气瓶通常采用钢瓶或铝瓶材质。

2. 中型气瓶：中型气瓶通常容积在5升到50升之间，适用于一些中等规模的应用，如工业生产、医疗设备等。

中型气瓶通常采用钢瓶或铝瓶材质。

3. 大型气瓶：大型气瓶通常容积在50升以上，适用于大规模工业生产或特殊应用，如钢铁、化工等行业。

第五节常用气瓶的结构和使用安全要求一、气瓶结构用于气割与气焊的氧气瓶和氢气瓶属于压缩气瓶，乙炔瓶属于溶解气瓶，石油气瓶属于液化气瓶。

(一)氧气瓶1．氧气瓶的构造氧气瓶是贮存和运输氧气的专用高压容器，其构造如图2—15所示。

它是由瓶体、胶圈、瓶箍、瓶阀和瓶帽五部分组成。

瓶体外部装有两个防震胶圈，瓶体表面为天蓝色，并用黑漆标明“氧气”字样，用以区别其它气瓶。

为使氧气瓶平稳直立的放置，制造时把瓶底挤压成凹弧面形状。

为了保护瓶阀在运输中免遭撞击，在瓶阀的外面套有瓶帽。

氧气瓶在出厂前都要经过严格检验，并需对瓶体进行水压试验。

试验压力应达到工作压力的1．5倍，即：15MPa×1．5＝22．5MPa图2—15 氧化气瓶的构造1—瓶体2—胶围3—瓶箍4—瓶阀5—瓶帽氧气瓶一般使用三年后应进行复验，复验内容有水压试验和检查瓶壁腐蚀情况。

有关气瓶的容积、重量、出厂日期、制造厂名、工作压力，以及复验情况等项说明，都应在钢瓶收口处钢印中反映出来，如图2—16、2—17所示。

图2—16 氧气瓶肩部标记图2—17 复验标记目前，我国生产的氧气钢瓶规格(详见表2—6)，最常见的容积为40L，当瓶内压力为15MPa表压时，该氧气瓶的氧气贮存量为6000L，即6m3。

颜色工作压力(MPa)容积(L)外径尺寸(mm)瓶体高度(mm)重量(kg)水压试验压力(MPa)采用瓶阀规格天蓝15 33Φ2191150±20 45±222.5 QF-2型铜阀40 1370±20 55±244 1490±20 57±22．氧气瓶阀氧气瓶阀是控制氧气瓶内氧气进出的阀门。

国产的氧气阀门构造分为二种：一种是活瓣式，另一种是隔膜式。

隔膜式阀门气密性好，但容易损坏，使用寿命短。

因此目前多采用活瓣式阀门，其结构如图2—18所示。

图2—18 活瓣式氧气瓶阀活瓣式瓶阀结构主要有阀体、密封垫圈、手轮、压紧螺母、阀杆、开关片、活门及安全装置等组成。
