DB37T183-2007家用太阳能热水器技术条件

太阳能热水系统技术规范标准11总则1. 0. 1 为使民用建筑太阳热水系统安全可靠、性能稳定、布局合理、与建筑和周围环境协调美观、风格统一,规范太阳热水系统的设计、安装、调试和工程验收,制定本规范。

1. 0. 2 本规范适用于为新建、改建和扩建的民用建筑集中供热水和局部供热水的太阳热水系统。

改造既有建筑上已安装的太阳热水系统时,可参照执行。

1. 0. 3民用建筑太阳热水系统的设计、安装、调试和工程验收,除应符合本规范外,尚应符合国家现行的有关强制性标准的规定。

12 术语2.0.1民用建筑 civil building供人们居住和进行公共活动的建筑总称。

按使用功能分为居住建筑和公共建筑。

2.0.2居住建筑 residential building供人们居住使用的建筑。

包括住宅、宿舍、旅馆等建筑。

2.0.3 公共建筑 public building供人们进行公共活动的建筑。

包括教育建筑、办公建筑、科学教育建筑、文化娱乐建筑、商业服务建筑、体育建筑、医疗建筑、交通建筑、政法建筑、纪念建筑、园林景观建筑、宗教建筑、综合建筑。

2.0.4低层住宅 low storey housing一层至三层的住宅建筑。

22.0.5多层住宅 multifloor housing四层至六层的住宅建筑。

2.0.6中高层住宅 mid-tall storey housing七层至九层的住宅建筑。

2.0.7高层住宅 tall storey housing十层及十层以上的住宅建筑。

2.0.8高层建筑 tall building十层及十层以上的住宅建筑和高度大于24m的建筑为高层建筑。

2.0.9 自然层数 natural storey按楼板、地板结构分层的楼层数。

2.0.10建筑高度 height of building指建筑物室外地平面至外墙顶部的总称。

2.0.11地下室 basement房间地平面低于室外地平面的高度超过该房间净高1/2者为地下室。

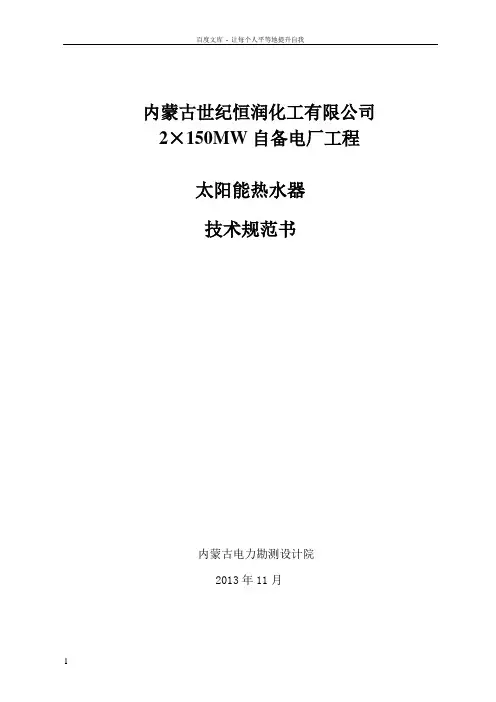

内蒙古世纪恒润化工有限公司2×150MW自备电厂工程太阳能热水器技术规范书内蒙古电力勘测设计院2013年11月批准：审核：编制人：配合专业：目录1. 总则2. 设备运行环境条件3．技术规范和要求4. 供货范围5. 技术资料和交付进度6. 监造、检验和性能验收试验7. 技术服务和设计联络8. 质量保证9. 售后服务10. 资格及业绩11. 设备清洁、油漆、包装、运输和储存12. 未尽事宜1.总则本规范书仅适用于内蒙古世纪恒润化工有限公司2×150MW自备电厂工程的太阳能热水器设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。

如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

卖方应执行本规范书文件所列标准。

有不一致时，按较高标准执行。

卖方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求。

合同签订后3个月，按本规范要求，卖方提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给买方确认。

本设备技术规范书未尽事宜，由买方、卖方共同协商确定。

2．设备运行环境条件工程概况厂址位于内蒙古乌兰察布市察哈尔右翼中旗科布尔镇东北方向约处，北距红盘乡红海子村约，公路四通八达，交通极为便利。

该地区地处北方，纬度较高，属于季风性的温带大陆性气候。

具有冬寒夏热，降水量少而集中，蒸发量大，日照充足，无霜期短，春旱严重，风大沙多，昼夜长短变化大等特点。

距离厂址较近的气象站为察右中旗气象站，距离约为4km。

察右中旗气象站位于察右中旗科布尔镇“郊外”，该站设立于1959年1月，地理位置为东经112°37'，北纬41°18'，观测场海拔高度为；自记风速仪从1973年开始使用，风仪标高几经变换，现风仪距地高为，该气象站项目齐全，大部分项目具有四十年以上的长系列，代表性好。

家用太阳能光伏电源系统技术条件和试验方法1范围本标准规定了离网型家用太阳能光伏电源系统及其部件的定义、分类与命名、技术要求、试验方法、文件要求以及标志、包装。

本标准适用于由太阳能电池方阵、蓄电池组、充放电控制器、逆变器及用电器等组成的家用太阳能光伏电源系统及部件；其他相关具有太阳能充放电控制器、直流/交流逆变器功能装置及系统等可参考使用，如太阳能路灯、信号塔用、轮船应急用等离网型太阳能光伏电源系统及部件。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191—2008包装储运图示标志GB/T20047光伏组件（PV）安全鉴定GB/T22473.1—2021储能用蓄电池第1部分：光伏离网应用技术条件GB/T2297太阳光伏能源系统术语GB/T2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温(IEC60068-2-1:2007) GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温(IEC60068-2-2:2007) GB/T2423.3—2016环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10—2019环境试验第2部分：试验方法试验Fc：振动(正弦)(IEC60068-2-6:2007) GB/T2423.18—2021环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液）GB/T24908—2014普通照明用非定向自镇流LED灯性能要求GB/T29196—2012独立光伏系统技术规范GB31241-2022便携式电子产品用锂离子电池和电池组安全技术规范GB/T32504-2016民用铅酸蓄电池安全技术规范GB/T3859.2—2013半导体变流器通用要求和电网换相变流器第1-2部分:应用(IEC/TR 60146-1-2:2011,MOD)GB40165-2021固定式电子设备用锂离子电池和电池组安全技术规范GB/T4208—2017外壳防护等级（IP代码）GB/T7000（所有部分）灯具GB/T9535地面用晶体硅光伏组件设计鉴定和定型IEC TS61836—2016太阳光伏能源系统—术语、定义和符号ISO4892—1:2016塑料-实验室光源暴露试验方法第1部分：通用指南ISO4892—2:2013塑料－实验室光源暴露试验方法－第2部分：氙弧灯3术语和定义IEC TS61836-2016和GB/T2297界定的以及下列术语和定义适用于本文件。

QJ09XJ205附件：太阳能热水器系统参数及要求一、基本情况及要求1、宿舍楼为框架结构楼高七层,按350人设计，系统保证日供55-60℃热水30L/人，日总供热水量为1050L。

2、采用全玻璃真空管太阳能中央热水系统为主产热水设备。

3、阴雨天辅助加热采用热泵热水器加热系统。

4、太阳能集热器面积的设计要求，应在太阳的平均辐照量≥4180MJ/M2时，纯太阳能系统能产55-60℃的热水1100L。

5、太阳能配热泵中央热水系统设备安装在七楼天面，每层设2个取水点共6个水龙头，定时定温供热水。

6、供应商所提供全玻璃真空集热管的技术参数，必须达到国家标准GB/T17049-200X的技术参数要求。

8、集热联箱：集热联箱内胆采用≥1.0mm的304/2B不锈钢板制造，外壳采用0.60mm不锈钢板制造，中间采用≥60mm聚氨脂发泡保温。

9、保温热水箱：保温热水箱内胆采用≥1.2mm的304/2B不锈钢板制造，外壳采用1.0mm不锈钢板制造，中间采用≥60mm聚氨脂发泡保温。

钢筋混凝土水箱支承架;10、水泵：系统所运行的水泵选择“威乐”品牌；11、热泵热水器技术要求：（1）环境温度20℃，进水温度15℃。

（2）全封闭涡旋式压缩机，选用谷轮压缩机。

（3）换热器为高效螺旋套管式换热器。

（4）机组采用顶出风机组控制先进。

（5）带自动补水功能。

（6）带供水泵接线电源端口。

（7）蒸发器为亲水铝铂波纹板。

（8）具有自动除霜功能。

（9）主机外壳为不锈钢板。

（10）机组自带循环泵为国际品牌。

（11）主机所有保护及控制器均须由主机电路板控制。

12、为了保证机组长时间工作下的质量与寿命，热泵机组设备核心器件均选用世界知名品牌：13、控制：本项目工程采用太阳能为主产热水设备，当太阳幅照量下降至使太阳能制热能力低于热泵制热能力时、启动热泵加热系统。

当太阳幅照量回升至一定值时关闭热泵加热系统。

晚上不启动热泵加热系统。

系统设计要科学、合理，全自动控制，无需专人看管，并设计手动和自动功能，可以互相切换。

民用建筑太阳能热水系统应用技术规范---几个强条解读民用建筑太阳能热水系统应用技术规范》4．3．2 太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。

（一）：太阳能热水系统防冻措施：太阳能热水器常用防冻方法：冬季在晴天时，可以正常使用太阳能热水器，当气温低于—6℃时，每天最好少量、多次使用太阳能热水器里的水。

尤其在睡觉前和起床后，放少量水以使管道内的水流动，依靠水温来增加管道温度。

气温越低越要多放水，以防上、下水管路冻堵。

太阳能热水器滴水防冻方法：如第二天气温在—6℃以下，晚上用完热水后，将太阳能热水器水箱上满水。

此后在喷头或水龙头下接一水盆，把热水阀松开一点，使其慢慢滴水，以保持管道内水的流动，一般一晚上一盆水的流量可避免管路冻堵。

太阳能热水器的放空防冻方法：如果遇到阴天或下雪时尽量将太阳能热水器内的水用完，将太阳能热水器放空，并保持混水阀常开，这样就不会使管道冻堵了。

太阳能热水器伴热带防冻方法：可加装伴热带彻底解决管路冻堵问题。

如果管路冻堵，气温回升后一般即可自动疏通，但多次冻堵容易使管道冻裂。

（二）：太阳能热水系统防结露措施：（三）：太阳能热水系统防过热措施：1，具有防过热功能的太阳能承压水箱2，设置储热水箱和热平衡水箱3，用遮荫网盖住一部分真空管（四）：太阳能热水系统防雷措施：1、如果楼房没有避雷设施，最好不要安装使用太阳能热水器。

如果一定要安装，应在距楼顶太阳能热水器水平方向1米左右处安装2根高度为2米左右的等高避雷针或1根高度为3米左右的独立避雷针，而且避雷针针体应直接入地。

在有避雷设施的楼房安装使用太阳能热水器也应注意防雷。

要减少雷击隐患，应适当降低太阳能热水器的安装位置，或加高避雷针的高度。

一般情况下，太阳能热水器至少应低于避雷针60厘米，并与其保持1米左右的安全距离，热水器的金属架应做接地处理。

关于进一步规范居民住宅安装太阳能集热器的通知文章来源:中国家电服务网发布时间:2007-04-12 文章作者:Editor 阅读次数: 6（宁经资源字[2006]174号2006年7月8日下发）为贯彻《中华人民共和国可再生能源法》（以下简称《可再生能源法》），根据《住宅建筑规范》（GB50368-2005）、《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）（以下简称《规范》）和《住宅建筑太阳热水系统一体化设计、安装与验收规程》（DGJ32/TJ08-2005）（以下简称《规程》），以及《江苏省实施能源产业科技示范工程》（苏政办[2005]91号）文的要求，进一步做好居民利用太阳能集热器的管理工作，特通知如下：一、提高开发利用太阳能重要意义的认识经济高速发展，能源资源供给严重不足，已成为制约我国经济社会发展的瓶颈。

太阳能资源是《可再生能源法》规定的六种可再生能源中，可最直接利用的能源。

南京市地处北纬31~32度，每年日照量在2000~2200小时（最高年份近2700小时），属于太阳能比较丰富地区。

每年每平方米获得太阳的辐射热能相当于170~200千克标准煤燃烧发出的热量。

以我市现有太阳能集热器约40万台计算，每年节约标准煤15万吨左右。

同时，还减少环境污染，减轻能源运输压力。

推广应用太阳能集热器，是利用太阳能资源的有效方法，也是节约能源、缓解能源紧张的主要措施之一。

太阳采光、光伏发电、热能利用是开发太阳能的主要技术。

太阳能集热器是热能利用的重要产品，其中，玻璃真空管太阳能集热器使用最广泛。

由于太阳能是取之不尽、用之不竭不需成本的能源，随着能源紧缺、价格上涨、太阳能集热器产品不断完善等因素影响，太阳能集热器拥有量还会增加，太阳能集热器在热水器市场中的占有率也会不断上升，规范太阳能集热器已很迫近和重要。

二、明确太阳能集热器应用安装规范新建的住宅建筑，根据《可再生能源法》中“房地产开发企业应当根据国务院建设行政主管部门会合国务院有关部门制定太阳能利用系统与建筑结合的技术规范，在建筑物的设计和施工中，为太阳能利用提供必备条件”和《规范》中“住宅必须进行节能设计”，“住宅的设计与建造应与地区气候相适应，充分利用太阳能等可再生能源”的要求，为安装太阳能集热器提供条件。

环境标志产品技术要求 家用太阳能热水系统编制说明一、制定本标准的必要性随着我国一次能源的短缺和一次能源带来的环境污染问题，开发洁净的太阳能、风能、水能等可再生能源的技术越来越受到人们的重视。

太阳能热利用就是将太阳的辐射能转化为热能的应用技术，主要包括太阳能热水器、太阳房、太阳灶、太阳干燥、太阳海水淡化及其它工农业应用。

其中，在我国太阳能热利用中由于太阳能热水器有安全、节能、环保、经济、使用方便等特点，从而成为应用最广泛、产业化发展最迅速的太阳能热利用产品。

目前我国已经成为世界上最大的太阳能热水器生产和销售国，其生产能力和应用规模都处于世界首位，我国的太阳能热水器年生产量达1500万平方米，产值约300亿元，企业约1000余家，太阳能行业就业人数约25万人，至2004年底，全国太阳能热水器的使用量为6500万平方米，占世界使用量的40%，为我国经济和社会的可持续发展做出了贡献。

尽管我国的太阳能热水器产业取得了很大的发展，但是仍处于发展阶段，整体质量水平虽然逐年在提高，但技术水平与发达国家相比仍有不小的差距，特别是太阳热水器在对环境的影响方面重视程度普遍不够，目前国内绝大多数生产企业对产品的环境性能基本上未考虑。

随着经济发展、人们生活水平的提高，生活环境质量的改善已成为广大人民群众的迫切需要，为了更好的引导太阳热水器行业进一步创新和可持续发展，全面推动行业的环保技术进步，为消费者推荐真正的节能、环保产品，实现以人为本，构建和谐社会的目标。

国家环保总局2006年下达了中国环境标志太阳能标准的编制计划，并将依据此标准开展中国环境标志产品—太阳能的认证工作。

二、标准的确定1. 基本要求（1）对家用太阳能热水系统产品质量的要求中国环境标志产品标准的制定原则是获得环境标志的产品必须是质量符合相应的质量标准、环境行为优的产品。

由于环境标志一向倡导的“绿色消费”的核心内容是：在保证消费者利益的前提下——即在相同的质量要求下，引导广大消费者购买对环境有益的环保产品。

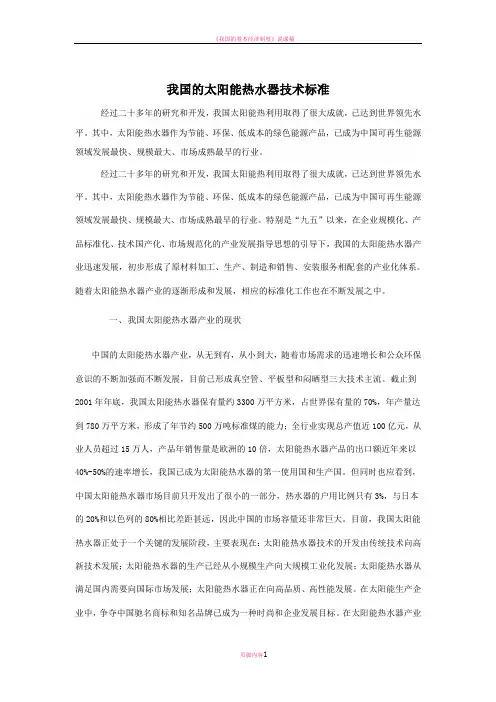

我国的太阳能热水器技术标准经过二十多年的研究和开发，我国太阳能热利用取得了很大成就，已达到世界领先水平。

其中，太阳能热水器作为节能、环保、低成本的绿色能源产品，已成为中国可再生能源领域发展最快、规模最大、市场成熟最早的行业。

经过二十多年的研究和开发，我国太阳能热利用取得了很大成就，已达到世界领先水平。

其中，太阳能热水器作为节能、环保、低成本的绿色能源产品，已成为中国可再生能源领域发展最快、规模最大、市场成熟最早的行业。

特别是“九五”以来，在企业规模化、产品标准化、技术国产化、市场规范化的产业发展指导思想的引导下，我国的太阳能热水器产业迅速发展，初步形成了原材料加工、生产、制造和销售、安装服务相配套的产业化体系。

随着太阳能热水器产业的逐渐形成和发展，相应的标准化工作也在不断发展之中。

一、我国太阳能热水器产业的现状中国的太阳能热水器产业，从无到有，从小到大，随着市场需求的迅速增长和公众环保意识的不断加强而不断发展，目前已形成真空管、平板型和闷晒型三大技术主流。

截止到2001年年底，我国太阳能热水器保有量约3300万平方米，占世界保有量的70%，年产量达到780万平方米，形成了年节约500万吨标准煤的能力；全行业实现总产值近100亿元，从业人员超过15万人，产品年销售量是欧洲的10倍，太阳能热水器产品的出口额近年来以40%-50%的速率增长，我国已成为太阳能热水器的第一使用国和生产国。

但同时也应看到，中国太阳能热水器市场目前只开发出了很小的一部分，热水器的户用比例只有3%，与日本的20%和以色列的80%相比差距甚远，因此中国的市场容量还非常巨大。

目前，我国太阳能热水器正处于一个关键的发展阶段，主要表现在：太阳能热水器技术的开发由传统技术向高新技术发展；太阳能热水器的生产已经从小规模生产向大规模工业化发展；太阳能热水器从满足国内需要向国际市场发展；太阳能热水器正在向高品质、高性能发展。

在太阳能生产企业中，争夺中国驰名商标和知名品牌已成为一种时尚和企业发展目标。

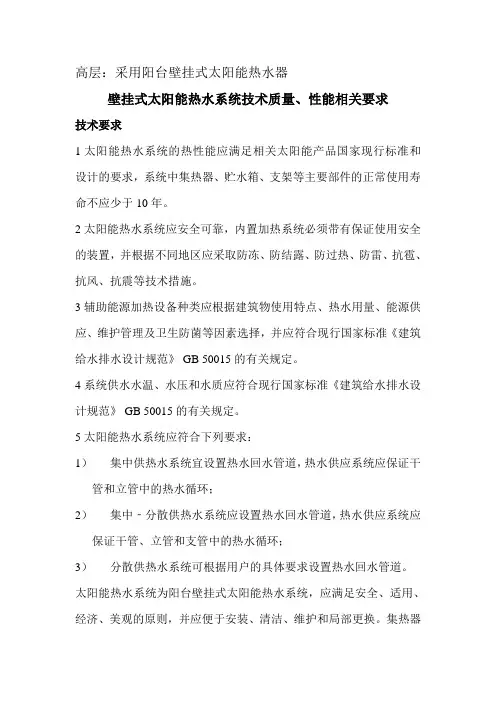

高层：采用阳台壁挂式太阳能热水器壁挂式太阳能热水系统技术质量、性能相关要求技术要求1 太阳能热水系统的热性能应满足相关太阳能产品国家现行标准和设计的要求，系统中集热器、贮水箱、支架等主要部件的正常使用寿命不应少于 10 年。

2 太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。

3 辅助能源加热设备种类应根据建筑物使用特点、热水用量、能源供应、维护管理及卫生防菌等因素选择，并应符合现行国家标准《建筑给水排水设计规范》 GB 50015 的有关规定。

4 系统供水水温、水压和水质应符合现行国家标准《建筑给水排水设计规范》 GB 50015 的有关规定。

5 太阳能热水系统应符合下列要求：1）集中供热水系统宜设置热水回水管道，热水供应系统应保证干管和立管中的热水循环；2）集中‐分散供热水系统应设置热水回水管道，热水供应系统应保证干管、立管和支管中的热水循环；3）分散供热水系统可根据用户的具体要求设置热水回水管道。

太阳能热水系统为阳台壁挂式太阳能热水系统，应满足安全、适用、经济、美观的原则，并应便于安装、清洁、维护和局部更换。

集热器放置在建筑南立面阳台外面，水箱为承压换热水箱，放置在室内，系统热媒采用防冻液自然循环，一年四季也可正常运行。

系统性能:一、热性能: 1、系统的供水温度:在日太阳辐照量为17MJ/m2，日平均环境温度在15～30℃范围内，环境风速≤4m/s，集热开始时贮热水箱内水温20℃条件下，集热结束时，太阳能热水系统贮热水箱内水的温度应大于等于50℃。

2、系统的热性能：在日太阳辐照量为17MJ/m2，日平均环境温度在15～30℃范围内，环境风速≤4m/s，集热开始时贮热水箱内水温20℃条件下，集热结束时，太阳能热水系统的日有用得热量应≥7.8MJ/m2；平均热损因数应小于3W/(m2·℃)。

二、安全性能： 1、耐压：太阳能热水系统应达到国家标准：GB／T18713－2002《太阳热水系统设计、安装及工程验收技术规范》，真空管的耐压标准等技术指标达到《全玻璃真空太阳集热管》GB/T17049-2005。

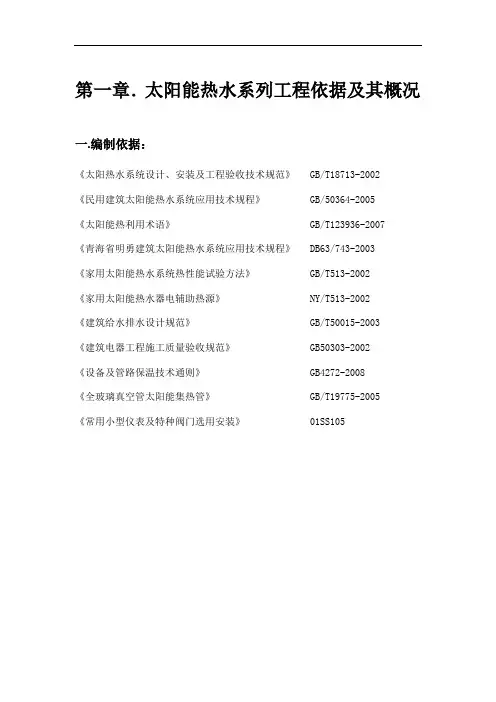

第一章．太阳能热水系列工程依据及其概况一.编制依据：《太阳热水系统设计、安装及工程验收技术规范》 GB/T18713-2002《民用建筑太阳能热水系统应用技术规程》 GB/50364-2005《太阳能热利用术语》 GB/T123936-2007《青海省明勇建筑太阳能热水系统应用技术规程》 DB63/743-2003《家用太阳能热水系统热性能试验方法》 GB/T513-2002《家用太阳能热水器电辅助热源》 NY/T513-2002《建筑给水排水设计规范》 GB/T50015-2003《建筑电器工程施工质量验收规范》 GB50303-2002《设备及管路保温技术通则》 GB4272-2008《全玻璃真空管太阳能集热管》 GB/T19775-2005《常用小型仪表及特种阀门选用安装》 01SS105二.工程概述青海金太新能工程技术有限公司中标的海南州人民医院太阳能热水系统工程要求严格，施工必须精心组织，保证系统具有高度的安全性，可靠性和稳定性，以及设备安装的整体美观，方便实用，维护便利。

本公司将对青海省海南州人民医院神经病专科大楼太阳能热水系统采用人性化设计，将其建成为标准化、智能化系。

本公司通过对该项目太阳能热水工程设计、采购、施工总承包招标文件的认真研读，结合招标人的施工进度计划安排需求，制定了本次施工组织设计方案。

2.1 工程概况此项目位于青海省海南州共和县，地里位置北纬36°16′，东经100°37′。

年平均日照小时数为8h；当地纬度倾角平面年平均日辐照量为18.834MJ/（m². a）。

该标段太阳能热水系统要求承建单位对系统所需的太阳能系统、引入引出管道、水箱、循环泵、保温等自行设计、采购、施工。

2.2 基本承诺1、工程质量承诺：确保本工程质量达到优良标准。

2、工程进度承诺：确保满足整体施工进度要求。

3、工程安全承诺：确保本工程达到安全达标工地。

4、文明施工承诺。

太阳能热水器技术要求第一部分：总则1.01范围A.该标准仅仅适用于规范民用太阳能热水器的设计、安装、测试和调试。

B.一般民用建筑所用系统为工厂制作、被动式、间接传热，是通常被大家所知的热虹吸式。

C.热虹吸系统的典型结构是没有泵和控制器，基于自然循环原理：热水上升，冷水下降。

D.系统采用内置式热交换器，外部夹套式热交换器也可以作为一个选择。

可是在投入使用之前，热水器系统的抗腐蚀性能，耐结垢性能以及整体效率应提交业主进行审批。

1.02定义A.该规范采用EN ISO9488:1999和EN12976-1:2005的有关定义。

吸热板（Absorber）：集热器的一部分，吸收太阳的辐射热集热器(Collector): 吸收太阳的辐射热并把它转化成热能。

分为平板型和管型。

该规范采用平板型（flat）.紧密配合(Close coupled)：顶部直接装有储存容器的集热器排列群。

间接系统（Indirect system）:包括一个向饮用水传热的热交换器。

饮用水不流经集热器。

混水阀(Mixing valve):用于简单的被动式系统，通过自动调节冷水和流出储存容器热水的量来控制（混合后的）热水温度。

被动系统（Passive system）:太阳能热水器的一种简单形式，不需要水泵和控制器。

传热流体通过热虹吸作用在集热器内流动。

停滞（Stagnation）: 集热器内无流体流动的状态（无热量使用），能引起集热板温度升高，典型的达200oC。

热虹吸（Thermosyphoning）:由于流体在不同的温度下浮力不同引起的流体自然流动。

1.03 设计要求A.设计包括整个系统，包括但不限于，作为建筑给排水组成的用于整个太阳能热水器系统的集热器，储水罐，热交换器，导热流体，管道及管件，感应器和控制器。

B.太阳能热水器采用工厂制作，为被动式，间接式、紧密组合式，所有制作、测试及供货应有专业工厂完成。

C.系统应包括备用热源，例如，在储水罐设置浸没式电加热棒。

太阳能热水器防风、抗雪性能检测方法及标准分析现行的国家标准把太阳能热水器的防风抗雪性能归在支架的刚度、强度里，对支架刚度、强度的检测在实际操作中不具备它应该有的检测意义。

当前，大部分热水器生产企业本身不生产支架，未给企业提出相关技术建议，从而易导致太阳能热水器产生缺陷。

本文对国家标准中有关太阳能热水器防风抗雪性能的规定进行了分析，对检测原理及方法作出了探讨，提示条件较好的企业应针对自身产品的防风、抗雪性能的检测方法及标准进行研究和完善。

1标准中有关防风抗雪性能的规定在GB/T18713-2002《太阳热水系统设计、安装及工程验收技术规范》的7.1.2风载中有这样的规定：系统安装在室外的部分应能经受不低于10级风的负载；如果当地历史最大风力高于10级，则按当地历史最大风力设计。

在7.3支架中有这样的规定：支架应根据设计要求选取材料，并符合GB/T700和GB/T714规定的要求。

材料在使用前应进行矫正。

支架的焊接应按设计要求进行，并符合GBJ205规定的要求。

支架应进行防腐处理。

支架应采用螺栓或焊接固定在基础上，并应确保强度可靠、稳定性好。

为确保自然循环、泄水及防冻回流等需要，设计时有坡度要求的支架应按设计要求安装。

热水系统如采用建在楼顶防水层上的基础时，支架可摆放在基础之上，然后把各排支架用角钢等材料联结在一起并与建筑物相连，提高抗风能力，以满足7.1.2的要求。

在NY/T651-2002《家用太阳热水系统安装、运行维护技术规范》的4.2承压中有这样的规定:对于闭式承压系统，系统中的任何部件及连接处至少应能承受该部件及连接处最大工作压力的1.5倍压力；对于开式系统，系统中的任何部件及连接处应能承受该部件及连接处最大工作压力。

在6.2.1一般要求中有这样的规定：系统的固定方式和紧固件应能承受当地历史最大风速引起的载荷。

紧固件在系统寿命期内应不需要维修。

在GB/T19141-2003《家用太阳热水系统技术条件》的6.3.3支架中有这样的规定：家用太阳热水系统支架应具有足够的强度，并能符合本标准7.7规定的试验。

太阳能热水器需求及技术要求一、太阳能热水器需求1、本次招标约286台。

2、投标人应按照附件2的投标报价明细表中准确标明80L至120L太阳能热水器的供货价、安装施工费、总报价，由投标人企业根据市场和企业自身情况竞报。

3、投标总报价中应包括太阳能热水器集热管、管材、管件的制作、安装等全部内容的人工费、材料费（包括铝塑管、阀门、管件、显示控制面板等）、施工费、措施费、试验费、税金及不可预见的其他费用等全部费用。

铝塑管长度及阀门管件的数量由投标人自行考察现场确定，中标后价格不再调整。

4、投标人统一按286户报价（适合3-4口人使用/户），并计算出投标总造价。

二、技术要求1.太阳能热水器热性能、耐压、电气强度、外观等要符合国家太阳能热水器质量监督检验中心制定的《家用太阳热水系统技术条件》标准（GB/T 19141-2003）。

2.集热器要求全铜金属平板式集热器，盖板为钢化玻璃。

3.真空管的集热性能要好。

真空管应选用高硼硅玻璃毛坯制造，经磁控溅射镀膜，管表面光洁无疵点。

外径为Ф58mm、长度不低于1800mm。

集热面积按国标算。

4.水箱保温层的保温性能、保温工艺要好。

保温材料要用进口全聚氨酯整体发泡，保温厚度不小于50mm。

5.水箱选用搪瓷内胆材料，耐腐性能和密闭性要好，外壳要有较强的抗老化，耐紫外线能力。

6.系统管路要采用铜管连结，铝塑管应为国标，阀门管件应选用铜制。

7.支架要有足够的钢度，要有较强的抗风压能力。

8.户内控制系统：应具有进、放水控制、温度控制、防溢流控制、操作简单、智能化等。

9.产品的介绍及产品各分支部件的技术参数、示意图。

10.产品的安装方案及技术特点。

太阳能热水器详细配置表：。

必须按照国家及地方（洛阳市）有关部门最新颁发的相关标准及规范、规定、法律条文等要求执行。

具体且不限于以下条文。

（1）《建筑给排水设计规范》GB50015（2）《建筑给水排水及采暖工程施工质量验收规范》GB50242（3）《建筑工程施工质量验收统一标准》GB50300（4）《建筑物防雷设计规范》GB50057（5）《屋面工程质量验收规范》GB50207（6）《压缩机、风机、泵安装工程施工及验收规范》GB50275（7）《设备及管道保温技术通则》GB4272（8）《民用建筑电气设计规范》JGJ/T16（9）《建筑电气工程施工质量验收规范》GB50303（10）《电气装置安装工程接地装置施工及验收规范》GB50169（11）《电气装置安装工程低压电器施工及验收规范》GB50254(12)《民用建筑太阳能热水系统应用技术规范》GB50364(13)《太阳热水系统设计、安装、及工程验收技术规范》GB/T18713(14)《太阳热水系统性能评定规范》GB/T20095（15）《平板型太阳能集热器技术条件》GB/T19141（16）《平板型太阳能集热器》GB/T6424（17）《平板型太阳能集热器性能试验方法》GB/T4271（18）《太阳能热水系统与建筑一体化设计标准图集》J28(19)《太阳能集中热水系统选用与安装》06SS128三技术要求：标书提供的施工图中所标注各管路管径仅供参考，投标方根据负荷及自身设备机组型号给予确定。

投标方有责任在投标前了解该项目各专业施工图纸情况及施工现场情况，具体落实投标所需的所有参数和条件，并在报价中一并予以考虑，并详尽的体现在投标文件中以供评审。

如果投标人中标后，出现未能确定现场实际情况而产生的配置或其他服务方面的缺漏，都将由投标方自己承担费用并补齐配置或其他服务直至主体建筑通过竣工验收为止。

以下主要设备材料的选材、制作工艺等必须按照《太阳热水系统设计、安装、及工程验收技术规范》GB/T18713执行。

太阳能热水设备及管道安装施工标准1范围本工艺标准适用于民用和一般工业建筑的普通平板直管式太阳能热水器及管道安装。

2施工准备2.1材料要求:2.1.1太阳能热水器的类型应符合设计要求。

成品应有出产合格证。

2.1.2集热器的材料要求:2.1.2.1 透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高,耐气候性、耐久、耐热性好，质轻并有一定强度。

宜采用3〜5mn厚的含铁量少的钢化玻璃。

2.1.2.2 集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。

2.1.2.3 集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质,强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。

筒式集热器可采用厚度2〜3mm勺塑料管（硬聚氯乙烯）等。

2.1.2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。

2.1.2.5集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。

2.1.3热水系统的管材与管件宜采用镀锌碳素钢管及管件。

要求见第二章。

2.2主要机具:2.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。

2.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。

223其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。

2.3作业条件:设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。

3操作工艺 3.1工艺流程:安装准备-支座架安装-热水器设备组装-配水管路安装-管路系统试压-管路系统冲洗或吹洗T 温控仪表安装-管道防腐-系统调试运行3.2安装准备: 3.2.1根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。

3.2.2清理现场，画线定位。

3.3支座架制作安装，应根据设计详图配制，一般为成品现场组装。
