供热管道安装施工工艺标准（一）范围本工艺标准适用于室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。
（二）施工准备1、材料要求（1）管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。
（2）管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
（3）各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
（4）附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。
（5）型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。
2、主要机具：（1）机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
（2）工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。
3、作业条件：（1）安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。
（2）安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。
（3）安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。
（三）操作工艺1、工艺流程：（1）直埋：（2）管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土（3）架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温2、直埋管道安装：（1）根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
（2）为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求找平夯实，以防止管道弯曲受力不均。
（3）管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。
（4）管道应先在沟边进行分段焊接，每段长度在25～35m范围内。

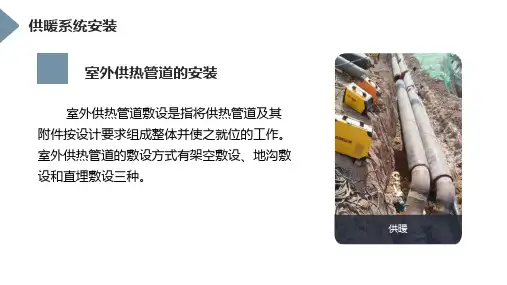

室外热力管网安装1.1 室外热力管道的安装热电站集中供热和区域供热，具有高效能、低热耗、减少环境污染等优点。
由热电站或中心锅炉房到用户的热媒，往往要经过几千米或几万米的长距离运送，而且其管道的管径一般较大，热媒的压力较大，温度也较高，因此对于室外热力管道的施工安装、质量要求等都较为严格。
室外热力管道的敷设，常采用地下敷设和架空敷设两种方式。
地下敷设一般有可通行地沟敷设、半通行地沟敷设、不可通行地沟敷设和无地沟敷设等几种。
1.1.1 室外供热管道和支吊架安装室外供热管道管径大、分支较少、管线较长，因此在施工时，应当注意管道各种支架的安装位置是否正确。
热力管道支吊架的作用是支撑热力管道，并限制管道的侧向变形和位移。
它要承受由热力管道传来的管内压力、外载负荷作用力（包括重力、摩擦力、风力等）以及温度变化时引起管道变形的弹性力，并将这些力传到支吊结构上去。
1.安装内容室外供热管道和支吊架安装的内容：定位放线—支架的形式—支架的安装—热力管道安装—防腐保温。
2.安装要求（1）定位放线。
按照图纸要求，放出管道中心线，在管道水流方向改变的节点、阀门安装处、管道分支点等位置进行放线，并在变坡点放出标高线。
（2）支架的形式。
管道支架的形式很多，按照对管道的制约情况，可分为固定支架和活动支架两类。
①活动支架。
热力管道活动支架的作用是直接承受热力管道及其保温结构的质量，并使管道在温度的作用下能沿管轴向自由伸缩。
活动支架的结构形式有滑动支架、滚动支架、悬吊支架及导向支架四种。
a.滑动支架。
滑动支架分为低位滑动支架和高位滑动支架两种。
低位滑动支架如图1-1所示。
它是用一定规格的槽钢段焊在管道下面作为支座，并利用此支座在混凝土底座上往复滑动。
图1-2所示是另一种低位滑动支架，它是用一段弧形板代替上面的槽钢段焊在管道下面作为支座，故又称“弧形板滑动支架”。
高位滑动支架的结构形式类似图1-1所示的低位滑动支架，只不过其托架高度高于保温层厚度，克服了低位滑动支架在支座周围不能保温的缺陷，因而管道热损失较小。
室外采暖管道施工方案室外采暖管道施工方案一、施工前准备工作1. 编制详细的施工方案和安全措施，并根据施工区域的特点设计出合理的管道布局。
2. 准备好所需的材料和工具，包括管道、管件、密封材料、焊接设备等。
3. 对施工区域进行清理，确保施工地面平整、无障碍物。
4. 确定好施工的时间和进度计划，以便合理安排人员和设备。
二、管道敷设1. 根据设计要求，在地面上进行管道敷设的标记，并根据标记进行挖掘，保证管道的正确布置。
2. 在挖掘好的坑内进行管道的安装，首先将管道的一端与供热设备连接，再将管道逐段连接，并使用正确的连接方式进行固定。
3. 管道连接处应进行焊接或螺纹连接，并使用密封材料进行密封，确保连接处的密封性能。
4. 管道的敷设应保证管道的坡度，以便排水和减少水锈的产生。
5. 在管道敷设完成后，要进行管道的压力测试，确保管道的密封性能和承压能力。
三、施工安全措施1. 施工过程中要严格按照安全生产规定操作，保证施工人员的人身安全。
2. 在施工现场设置明显的警示标志，并对施工区域进行封锁，防止他人进入作业区域。
3. 施工人员必须佩戴好安全帽、防护眼镜、防护手套等个人防护用品，以防止意外伤害的发生。
4. 施工过程中要对施工区域的电源进行切断，避免因电击造成人身伤害。
5. 施工结束后要对施工现场进行清理和消毒，确保无隐患和卫生安全。
总结：室外采暖管道施工方案需要合理规划管道布局，严格按照设计要求进行管道敷设并保证施工质量，同时要严格遵守施工安全规定，确保施工人员的安全。
只有在施工过程中进行细致的管理和严格的操作，才能确保室外采暖管道施工的顺利进行和质量安全。
室外供热管道安装施工方案1范围本方案适用于热水供应管道直埋安装工程。
2施工准备2.1材料要求：2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。
2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
2.1.4附属装置：补偿器、法兰等应符合设计要求应有产品合格证及说明书。
2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。
2.2主要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2.2.2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。
2.3作业条件：2.3.1安装管道时，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。
3操作工艺3.1工艺流程：防腐保温→放线定位→挖管沟→管道敷设→补偿器安装→水压试验→砌井→防腐保温修补→填盖细砂→回填土夯实3.2直埋管道安装：3.2.1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
3.2.2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。
3.2.3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。
3.2.4应先把管道放在管沟旁，采用汽车吊车把管放入沟槽内，然后采用手动葫芦对正调直，吊装时沟内不得站人。
3.2.5沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。
3.2.6阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。

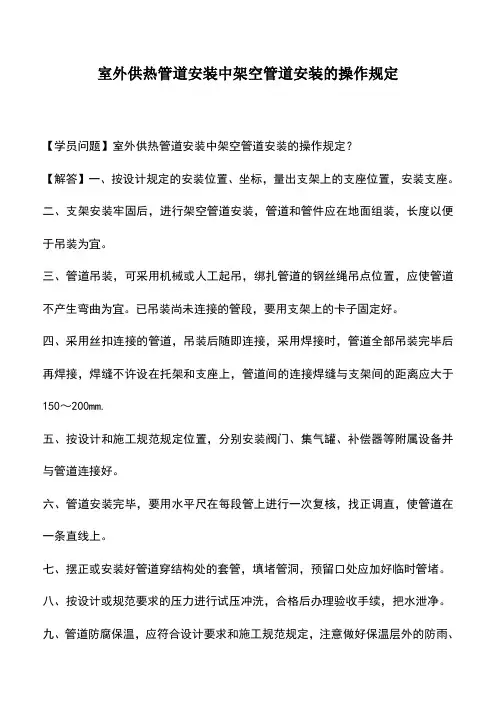

室外供热管道安装中架空管道安装的操作规定
【学员问题】室外供热管道安装中架空管道安装的操作规定？
【解答】一、按设计规定的安装位置、坐标，量出支架上的支座位置，安装支座。
二、支架安装牢固后，进行架空管道安装，管道和管件应在地面组装，长度以便于吊装为宜。
三、管道吊装，可采用机械或人工起吊，绑扎管道的钢丝绳吊点位置，应使管道不产生弯曲为宜。
已吊装尚未连接的管段，要用支架上的卡子固定好。
四、采用丝扣连接的管道，吊装后随即连接，采用焊接时，管道全部吊装完毕后再焊接，焊缝不许设在托架和支座上，管道间的连接焊缝与支架间的距离应大于150～200mm.
五、按设计和施工规范规定位置，分别安装阀门、集气罐、补偿器等附属设备并与管道连接好。
六、管道安装完毕，要用水平尺在每段管上进行一次复核，找正调直，使管道在一条直线上。
七、摆正或安装好管道穿结构处的套管，填堵管洞，预留口处应加好临时管堵。
八、按设计或规范要求的压力进行试压冲洗，合格后办理验收手续，把水泄净。
九、管道防腐保温，应符合设计要求和施工规范规定，注意做好保温层外的防雨、
防潮等保护措施。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
室外热力管道施工方案一、项目概述室外热力管道是将热能从集中供热厂、发电厂等供热设施输送到用户的主要管道系统。
室外热力管道的施工方案应该包括管道敷设、焊接、保温、维护等方面。
本方案主要针对室外热力管道的施工，旨在确保管道的正常运行和使用。
二、施工流程1.前期准备工作(1)确定敷设线路和管道走向，进行地质勘探和勘测；(2)接收、检查和验收材料，包括管道、焊材、管件、保温材料等；(3)确定施工站点，安排施工人员和设备；(4)制定施工计划和安全工作方案。
2.地下管道敷设(1)清理施工路线，清除障碍物；(2)敷设管道前，应先在地面揭示管线走向；(3)进行挖掘和回填工作，管道埋深应符合相关规范；(4)安装托架和支架，保证管道水平；(5)进行管道连接，包括焊接、螺纹连接等。
3.管道焊接(1)确认管道和管件的合格率，采用合适的焊接方法；(2)进行焊口预处理，包括清理、加热和脱脂等；(3)进行焊接，确保焊口的质量和强度；(4)进行焊口的检测和验收，包括射线检测、超声波检测等。
4.管道保温(1)清理管道表面，去除油污和污垢；(2)进行管道保温施工，包括挂设支架、安装保温材料和护套；(3)进行保温层的检查和验收，确保保温效果。
5.工程维护(1)完成管道施工后，进行管道试运行，检查管道的水密性和工作状态；(2)进行工程验收，包括管道的功能、质量和安全性等方面；(3)进行日常维护和检修，确保管道的正常运行。
三、施工要求与措施1.施工人员要持有相关证书，并具备相关经验和技能；2.施工过程中，严格遵守相关安全操作规范，采取措施确保施工人员的人身安全；3.施工过程中，及时清除障碍物和施工废料，保持施工现场的整洁；4.施工过程中，注意管道的精确安装和连接，确保管道的密封性；5.施工过程中，严格按照施工计划和质量要求进行施工，确保施工进度和质量的达标。
四、安全保障措施1.施工现场设立明显的安全警示标志，设置安全警示线和安全防护网；2.施工人员应佩戴符合要求的个人防护装备，包括安全帽、安全鞋、手套等；3.施工现场应设立隔离区域，防止外来人员进入施工现场；4.施工过程中，遵守焊接安全规范，确保焊接过程和焊接操作的安全；5.施工现场应随时配备消防设备和急救设备，应急情况下及时处理危险因素。
室外供热管道施工方案1. 引言室外供热管道施工方案是指在室外环境下进行供热管道安装和施工的详细方案。
本文将详细介绍室外供热管道施工的步骤、注意事项以及相应的安全措施。
2. 施工步骤2.1 选址与勘测在开始施工之前，首先需要对供热管道的位置进行选址和勘测。
选址应考虑到供热管道与建筑物之间的距离、地下管道的走向等因素，并与设计部门进行充分的沟通和协商。
2.2 材料采购与准备根据设计要求和选址勘测的结果，对所需的管材、阀门、接头等进行采购和准备。
在采购过程中要注意选择优质的材料，并遵循相关的标准和规范。
2.3 设备和工具准备在施工过程中需要使用到一些特定的设备和工具，如焊接设备、切割工具、测量工具等。
在施工前要进行设备和工具的检查和准备，确保其正常工作。
2.4 地面准备工作在施工现场清理出足够的空间，并对地面进行平整处理。
需要注意避免有陡坡、裂缝等地面不平整的情况，以便于顺利进行施工作业。
2.5 掘进和敷设管道根据设计要求和施工方案，进行地面的掘进和供热管道的敷设工作。
在敷设过程中要注意管道的坡度和弯头的设置，遵循相关标准以确保管道的安全和稳定。
2.6 管道连接和固定在管道敷设完毕后，进行管道的连接和固定工作。
应根据设计要求使用合适的接头和固定材料，确保管道的连接牢固和稳定。
2.7 连接热源与热用户在管道敷设和连接固定完毕后，进行热源与热用户的连接工作。
需要根据设计要求正确连接阀门、流量计等设备，并进行相应的调试和测试。
3. 注意事项在室外供热管道施工过程中，应特别注意以下事项：3.1 安全措施施工人员应配备必要的安全防护装备，并进行安全培训，了解相关规范和操作流程。
在施工现场要严格遵守安全操作规程，确保人员和设备的安全。
3.2 环境保护施工过程中要注意对环境的保护。
对于挖掘的土方等废弃物要妥善处理，避免对周边环境造成污染。
3.3 质量控制在施工过程中要进行质量控制，对采购的材料进行验收，并严格按照相关标准进行施工。
室外供热管道安装监理实施细则依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20021、范围本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。
2、施工准备2.1材料要求2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。
2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
2.1.4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。
2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。
2.2主要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2.2.2工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。
2.3作业条件：2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。
2.3.2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。
2.3.3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。
3、操作工艺3.1工艺流程：3.1.1直埋：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土3.1.3架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温3.2直埋管道安装：3.2.1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
3.2.2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求找平夯实，以防止管道弯曲受力不均。
室外供热管网安装工艺标准8.1 适用范围本标准适用于本公司施工范围内厂区及民用建筑群（住宅小区）的饱和蒸汽压力不大于0.7MPa,热水温度不超过130℃的室外供热管网安装工程的施工。
8.2 材料要求1 .管材规格、型号、壁厚应符合设计文件及产品标准要求。
管材不得弯曲、无锈蚀、无E刺、重皮及凹凸不平等缺昭。
2 .管件符合设计文件及产品标准要求。
有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
3 .并类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
4 .减压阔、疏水器、过滤器、补偿器、法兰等附属装置符合设计文件及产品标准要求，有产品合格证及说明书。
5 .3主要机械设备1 .主要机械：挖掘机、电动套丝机、砂轮机、砂轮锯、试压泵、电焊机、角向磨光机、直向电动砂轮机等。
2 .主要工具：手锤、弯管器、捻凿、空压机、套丝板、管子割刀、倒链、管钳、麻绳、台虎钳、铁锹、铁镐、大锤、手动葫芦拉力器、活扳手。
3 .检测工具：水平仪、经纬仪、水平尺、压力表、钢卷尺、游标卡尺、塞尺等。
4 .4作业条件1.室外供热管道安装前上道工序及相关工序已完成，且验收合格。
2.管道两端起止点的设备已安装好，且设各支座的二次灌浆的强度已经达到要求。
4.直埋管沟沟底找平夯实，无杂物，沟宽及沟底标高尺寸复合无误。
5.安装架空干管，应先搭好脚手架，稳装好管道支架后安装。
6.专业技术人员应配置合理，劳动力已组织进场。
专业技术人员和特殊工种必须持证上岗，操作工人应进行岗前培训。
8.5施工操作工艺8.5.1直埋管道敷设工艺流程施工准备I玲管够施工玲管道防腐、保温I-I管道安装I-附件安装|好水压试验好系统冲洗玲土方回填I系统运行调试8.5.2直埋管道敷设工艺(1).施工准备Q.材料准备a.所用材料进场时有出厂合格证，应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损。
b.型钢、圆钢、管卡、螺栓、焊条等符合设计及规范要求。
室外供热管道安装施工工艺标准1 适用范围本工艺标准适用于厂区及民用建筑群（住宅小区）的饱和蒸气压力不大于0.7MPa，热水温度不超过130℃的室外供热管道安装。
2 施工准备2.1 原材料要求2.1.1 无缝钢管、焊接钢管、冲压弯头、阀门、型钢具有产品合格证,管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。
阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
2.1.2 管件、法兰、螺栓、电焊条2.1.3 石棉橡胶垫、石笔、小线、铅油、机油等2.2 作业人员要求2.2.1 从事本标准适用范围内管道工程施工的焊工及无损检测人员，应取得质量技术监督部门颁发的特殊作业人员资格证书。
2.2.2 工程技术人员、质量检查人员应具备相应的专业资格。
2.2.3 配备满足施工需要的施工人员：管工、气焊工、油工、起重工、瓦工、砼工等。
施工人员已经过技术及安全培训。
特殊工种持证上岗。
2.3 主要工机具2.3.1 轮式起重机、起重机、电焊机、氩弧焊机、焊条烘干箱、X射线探伤机、管道切割机、角向磨光机、水平尺、试压泵、板手、经纬仪、水准仪、液压弯管机等。
2.3.2 套丝板、管割刀、管钳、手锯、电锤、钢卷尺、钢直尺、撬杠、钢盘尺、压力表、温度计等。
2.4 外部环境条件2.4.1 施工现场已达到三通一平，图纸齐全。
2.4.2 到货的配管材料满足施工要求，施工所需机具、工具及消耗材料等配备齐全。
2.4.3 按施工平面布置图堆放材料，摆放施工机具，合理布置管道预制，临时设施。
2.4.4 不通行地沟半通行地沟或通行地沟的砌筑已完成。
钢管架或混凝土柱管架（砖砌管架）已全部施工完毕。
2.4.5 管道滑动支座、固定支座、导向支座均已预制成型。
2 操作工艺3.1 工艺流程3.1.1 直埋铺设放线定位→管沟开挖→管道铺设→补偿器安装→水压试验→防腐保温→填盖细砂→回填夯实3.1.2 管沟敷设定位放线→挖土方→砌管沟→支架预制、安装→管道安装→补偿器安装→水压试验→防腐保温→管沟盖板→回填土3.1.3 架空敷设放线定位→管架制安→管道安装→补偿器安装→水压试验→防腐保温3.2 操作细则3.2.1 定位放线、管沟开挖执行室外井池与管沟施工工艺。
室外供热管道工程施工方案一、工程概况本工程为XX小区室外供热管道工程，主要包括供热管道铺设、热力站建设、换热器安装等工程。
供热管道设计压力为1.0MPa，设计温度为130℃，采用双层钢套管保温结构，保温层厚度为80mm。
热力站内设有换热器、泵、阀门等设备。
二、施工准备1. 技术准备：根据设计图纸，编制详细的施工方案和施工进度计划，组织施工人员进行技术培训和安全教育。
2. 施工现场准备：清理施工场地，开挖沟槽，搭建临时设施，确保施工顺利进行。
3. 材料准备：根据施工图纸和材料清单，提前采购合格的管道、管件、阀门、保温材料等。
4. 施工设备准备：准备挖掘机、装载机、吊车、电焊机、氩弧焊机、切割机、保温施工设备等。
三、施工方法及工艺1. 管道铺设：根据设计图纸，按照一定的顺序进行管道铺设，采用焊接或法兰连接。
焊接时要严格按照焊接工艺规程进行，确保焊接质量。
2. 保温施工：管道保温采用憎水性保温材料，施工时应保证保温层厚度均匀，接缝严密。
保温层外侧应进行防水处理。
3. 热力站建设：根据设计图纸，安装换热器、泵、阀门等设备，连接管道，进行系统调试。
4. 系统调试：在管道系统和热力站安装完成后，进行系统调试，检查管道阀门是否严密，系统运行是否正常。
四、质量保证措施1. 严格按照设计图纸和施工方案进行施工，确保施工质量。
2. 对施工人员进行技术培训和安全教育，提高施工技能和安全意识。
3. 加强施工现场管理，确保施工材料、设备齐全，现场清洁卫生。
4. 认真执行质量检查和验收制度，对施工过程中的每个环节进行严格把关。
五、安全施工措施1. 建立健全安全生产责任制，明确各级领导和工作人员的安全职责。
2. 制定详细的安全施工方案，并对施工人员进行安全教育和培训。
3. 施工现场应设置安全警示标志，严格执行安全操作规程。
4. 配备必要的安全生产设施，如安全帽、安全带、防护眼镜等。
5. 定期进行安全检查，发现问题及时整改，确保施工现场安全。
竭诚为您提供优质文档/双击可除室外暖气管道安装规范篇一：室外采暖管道安装施工质量验收规范建筑给水排水及采暖工程施工质量验收规范codeforacceptanceofconstructionqualityofwatersupplydrainageandheatingworks目录1一般规定……………………………………………2管道及配件安装………………………………………3系统水压试验及调试…………………………………四室外供热管网安装1一般规定1.1本章适用于厂区及民用建筑群(住宅小区)的饱和蒸汽压力不大于0.7mpa、热水温度不超过130℃的室外供热管网安装工程的质量检验与验收。
1.2供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定:1）管径小于或等于40mm时，应使用焊接钢管。
2）管径为50～200mm时，应使用焊接钢管或无缝钢管。
3）管径大于200mm时，应使用螺旋焊接钢管。
1.3室外供热管道连接均应采用焊接连接。
2管道及配件安装主控项目2.1平衡阀及调节阀型号、规格及公称压力应符合设计要求。
安装后应根据系统要求进行调试，并作出标志。
检验方法:对照设计图纸及产品合格证，并现场观察调试结果。
2.2直埋无补偿供热管道预热伸长及三通加固应符合设计要求。
回填前应注意检查预制保温层外壳及接口的完好性。
回填应按设计要求进行。
检验方法:回填前现场验核和观察。
2.3补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合设计要求。
检验方法:对照图纸，并查验预拉伸记录。
2.4检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。
检验方法:对照图纸，观察检查。
2.5直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。
检验方法:对照图纸，观察检查。
一般项目2.6管道水平敷设其坡度应符合设计要求。
室外供热管道安装11.1 一般规定11.1.1 本章适用于厂区及民用建筑群(住宅小区)的饱和蒸汽压力不大于0.7MPa、热水温度不超过130℃的室外供热管网安装工程的施工。
11.1.2 供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：(1) 管径小于或等于40mm时，应使用焊接钢管。
(2) 管径为50～200mm时，应使用焊接钢管或无缝钢管。
(3) 管径大于200mm时，应使用螺旋焊接钢管。
11.1.3 室外供热管道连接均应使用焊接连接。
11.2 施工准备11.2.1 技术准备(1) 施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。
(2) 已有经过审批的施工组织设计施工方案，并向施工人员进行交底。
(3) 技术人员应向班组进行技术交底、质量安全交底，使施工人员掌握操作工艺。
11.2.2 材料要求(1) 管材：碳素钢管、无缝钢管、镀锌钢管应有产品合格证，管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。
(2) 管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
(3) 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
(4) 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求，应有产品合格证及说明书。
(5) 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电焊条等符合设计要求。
11.2.3 机具、工具(1) 主要机具，见表11.2.3-1。
主要机具表11.2.3-1(2) 主要工具，见表11.2.3-2。
主要工具表11.2.3-211.2.4 作业条件(1) 施工所需临时设施及“三通一平”已经解决，现场各种预制场地已经落实。
离现场较近，运输方便；在雨季不会积水。
(2) 管道、管件及阀门均已检验合格，具有技术资料，并与设计核对正确无误。
(3) 管道两端起止点的设备已安装好，并且设备的二次灌浆的强度已经达到要求。
11.2.5 施工组织及人员准备(1) 施工组织应保证重点，统筹安排；(2) 采用先进技术，推进施工标准化、机械化；(3) 科学地安排施工计划，保证连续均衡地进行施工；(4) 保证工程质量，做到安全施工；(5) 讲究经济效益，努力降低工程成本；(6) 应配备有较高业务水平的管道技术人员、土建技术人员；(7) 应配备满足施工需要的技术工人，如管道工、电焊工、气焊工、油漆工、起重工、泥瓦工等。
11.3 管道及配件安装11.3.1 材料质量要求(1) 主要材料、成品、半成品、配件、和设备必须具有质量合格证明文件，规格、型号及性能监测报告应符合国家技术标准或设计要求，进场时应做检查验收，并经监理工程师核查确认。
(2) 所有材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损。
(3) 管材钢号应从耐压、耐温两方面满足工作条件的要求，耐压从管壁厚度上解决，耐温根据从介质工作温度的不同选用不同的钢号。
(4) 管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。
11.3.2 工艺流程放线定位→挖管沟→砌井、铺底沙→防腐保温→管道敷设11.3.2.1 直埋敷设补偿器安装→水压试验→防腐保温修补→填盖细沙→回填土夯实11.3.2.2 管沟敷设放线定位→挖土方→砌管沟→卡架制安→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土11.3.2.3 架空敷设放线定位→卡架制安→管道安装→补偿器安装→水压试验→防腐保温11.3.3 操作工艺11.3.3.1 通用工艺(1) 管沟的开挖见室外给水管管沟开挖。
(2) 室外热力管道支架制作安装。
1) 管道支、吊架可根据设计或需要选择下列类型的支吊架。
2) 管架基础施工①根据设计图纸进行测量，每个管、架位置上打进中心桩(或中心控制桩)，然后用白灰放出管架基础坑的位置线。
放坡参见表11.3.3.1-1。
放坡坡度表11.3.3.1-1②采用人工挖土，沿灰线直边切出坑槽边的轮廓线。
一、二类土，按30cm分层逐步开挖，三、四类土，先用镐翻动按30cm分层，每挖一层清底一次。
出土堆放先向远处松甩，挖土距坑槽底约15～20cm处，先预留不挖，下道工序进行前，按控制抄平木桩找平。
③进行混凝土基础的施工，同时，要把事先按设计图预制好的铁件(地脚螺栓或预留空洞)即时预埋好，用水平仪找准设计标高。
如果为预埋地脚螺栓，要注意找直、找正。
在丝扣部位刷上黄油后用灰袋纸或塑料布包扎好，防止损坏丝扣。
3) 管架和管道支座预制①按设计图纸编制加工草图，按程序进行放样，放样前将钢平台清理干净，校核划线工具，注意留出焊接收缩量和切割加工余量。
②切割前，先将钢材表面切割区域内的铁锈、油污清净。
切割后，切口上不允许有裂纹、夹层和大于1.0mm的缺陷。
③组对焊接时，按设计要求根据焊接工艺进行。
焊接前，根据管架具体结构形式，采用反变形法、刚性固定法、临时固定法、焊接工艺控制法，达到减少变形的目的。
④管架焊制后须进行检查、校核。
滑动支座、固定支座、导向支座组对焊制前，先进行钻孔，焊制后分类保管待用。
U形螺栓均需按图纸要求的位置、数量预先加工好，与支座配套使用。
4) 管道支架安装①架空管架安装：管架基础达到强度后，根据管架的外形尺寸、重量，可采用吊车、卷扬机、三木搭等不同的方法将管架立起就位。
并同时架设好经纬仪随时找正找直。
如果采用预埋铁件焊接固定，要严格保证焊接质量，要焊透焊牢。
地脚螺栓连接时，要从四个方向、对称地、均匀地扭紧螺栓。
②地沟内管架安装：在地沟内壁上，测出水平基准线，按照支架的间距值在壁上定出支架位置，做上记号打眼或预留孔洞。
用水浇湿已打好的洞，灌入1：2水泥砂浆，把预制好的型钢支架载进洞内，用碎砖或石块塞紧，在用抹子压紧抹平。
如果沟垫层有预埋铁件，打垫层时，应将预制好的铁件配合土建找准位置预埋。
(3) 为了防止管道热胀冷缩产生变形甚至破坏支架，室外热力管网安装时，应按设计要求设置补偿器。
补偿器分为自然和人工补偿器两种。
供热管网常采用方形补偿器，应设在两固定支架之间直管段的中点。
1) 为了减少热态下(即运行时)补偿器的弯曲应力，提高其补偿能力，安装方形补偿器时应进行预拉伸或预撑(即不加热进行冷拉或冷撑)。
2) 预拉伸(预撑)量为补偿管段(即两固定支架之间管段)热延伸量ΔL的1／2。
ΔL＝αL(t1-t2)式中ΔL---管段的热延伸量；α---管材的线膨胀系数；对于碳素钢管约为0.012mm／(m·℃)；L---两固定支架之间的管段长度(mm)；t2---管道内输送介质的最高温度(℃)；t1---管道安装时的环境温度(℃)。
3) 预拉伸的方法：通常采用拉管器、手拉葫芦，如图11.3.3.1-1，也可采用千斤顶进行预撑。
图11.3.3.1-1 方形补偿器的预拉伸1-手拉葫芦；2-拉伸口；3-方形补偿器；4-制作态；5-拉伸态；6-固定支架(4) 为了保证管道的正常运行，及时地排除管道内的凝结水，管道应设置疏水和启动排水排空装置。
1) 蒸汽管道的疏水装置如图11.3.3.1-2，并应设在下列各处。
图11.3.3.1—2 蒸汽管道的疏水装置1-蒸汽干管；2-凝结水干管；3-疏水器①蒸汽管道的各低点；②垂直升高的管段之前；③水平管道每隔50m设一个；④可能聚集凝结水的管道闭塞处。
2) 蒸汽管道的启动排水装置应设在下列各处：①启动时有可能积水的最低点；②管道拐弯和垂直升高的管段之前；③水平管道上，每隔100～150m设一个；④水平管道上，流量测量装置的前面。
3) 蒸汽和凝结水管道的排空气装置如图11.3.3.1-3。
图11.3.3.1—3 蒸汽和凝结水管道的排空气装置(a) 蒸汽管道的排空气装置；(b)凝结水管道的排空气装置1-蒸汽干管；2-手动放空阀；3-凝结水干管；4-自动放空阀①在蒸汽管道的高点设手动放空气阀(平时不用)，当管道系统进行水压试验(向管道内充水)或初次通蒸汽运行时，利用此阀排除管道系统内的空气。
②在凝结水干管的始端(高点)设自动放空气阀，若采用不带排气阀的疏水器时，在疏水器的前方应装设放空气阀。
以便在系统运行过程中能及时排除凝结水管道内的空气。
③在供、回管道干管的高点和分段阀之间管段的高点应设置放水和排气装置。
为了检修时减少热水的损失和缩短防水时间，应在供、回水干管上每隔800～1000m设一分段阀。
(5) 阀门的安装1) 阀门安装前应核对阀门的规格型号和检查阀门的外观质量。
2) 阀门安装前应作强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10％，且不应少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
阀门试压宜在专用的试压台上进行。
3) 阀门的强度和严密性试验，应符合下列规定：阀门的强度试验压力为工称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
阀门试压的试验持续时间不应少于表11.3.3.1-2的规定。
4) 阀门的连接工艺参照管道的连接工艺。
5) 井室内的阀门安装距井室四周的距离符合质量标准的规定。
大于DN50以上的阀门要有支托装置。
6) 阀门法兰的衬垫不得凸人管内，其外边缘接近螺栓孔为宜，不得安装双垫或偏垫。
7) 连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1／2。
(6) 减压阀安装：减压阀的阀体应垂直安装在水平管道上，前后应装法兰截止阀。
安装时应注意方向，不得装反。
安装完后，应根据使用压力进行调试。
(7) 除污器安装：热介质应从管板孔的网格外进入。
安装时应设专门支架，但所设支架不能妨碍排污，同时需注意水流方向与除污器方向相同。
系统试压与清洗后，应清扫除污器。
(8) 调压孔板安装：调压孔板是用不锈钢或铝合金制作的圆板，开孔的位置及直径由设计决定。
介质通过不同孔径的孔板进行节流，增加阻力损失起到减压作用。
安装时夹在两片法兰的中间，两侧加垫石棉垫片，减压孔板应待整个系统冲洗干净后方可安装。
(9) 供热管道的保温1) 保温的目的。
供热管道进行保温的目的，是为了减少热媒在输送过程中的热损失，使热媒维持一定的参数(压力、温度)，以满足生产、生活和采暖的要求。
2) 常用的保温材料。
供热管道常用的保温材料有以下几种：泡沫混凝土(泡沫水泥)瓦、膨胀珍珠岩及其制品、膨胀石及其制品、矿渣棉、玻璃棉、岩棉、聚氨酯泡沫。
3) 保温结构。
供热管道的保温结构如图11.3.3.1—4，由内向外是防腐层、保温层、保护层和色漆(或冷底子油)。
防腐层为底漆(樟丹或铁红防锈漆)两遍，不涂刷面漆。
保温层由选定的保温材料组成。
保护层分石棉水泥、沥青玻璃丝布、铝皮、镀锌铁皮等。
