不锈钢复合板注意事项

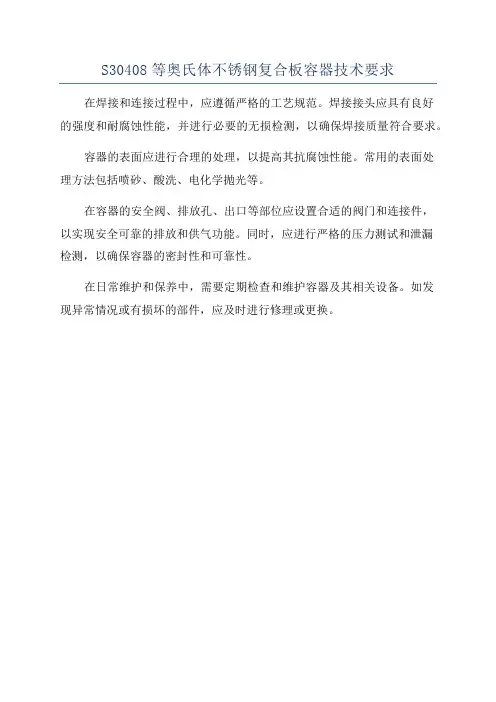

S30408等奥氏体不锈钢复合板容器技术要求在焊接和连接过程中，应遵循严格的工艺规范。

焊接接头应具有良好
的强度和耐腐蚀性能，并进行必要的无损检测，以确保焊接质量符合要求。

容器的表面应进行合理的处理，以提高其抗腐蚀性能。

常用的表面处
理方法包括喷砂、酸洗、电化学抛光等。

在容器的安全阀、排放孔、出口等部位应设置合适的阀门和连接件，
以实现安全可靠的排放和供气功能。

同时，应进行严格的压力测试和泄漏
检测，以确保容器的密封性和可靠性。

在日常维护和保养中，需要定期检查和维护容器及其相关设备。

如发
现异常情况或有损坏的部件，应及时进行修理或更换。

不锈钢复合板标准第一篇：不锈钢复合板标准《不锈钢复合板》检验工厂标准1、范围本标准规定了采用粘结法生产的不锈钢复合钢板和钢带的分类、尺寸、技术要求、验收规则、试验方法、包装、标志及质量证明书等。

本标准适用以不锈钢做复层、碳素钢镀锌板做基层的厚度在0.8～１.5mm的复合钢板和钢带。

2、定义2.1 不锈钢复合钢板和钢带：以碳素钢镀锌板为基层，采用粘结法在其一面或两面整体地连续地包覆一定厚度不锈钢的复合材料。

2.2 复层：复合钢板中接触工作介质起耐腐蚀作用的不锈钢层。

2.3 基层：复合钢板中主要承受结构强度的碳素钢或低合金钢。

2.4 结合率：复合钢板复基层间呈冶金焊合状态的面积占总界面面积的百分率。

2.5 内弯、外弯：不锈钢复层在弯曲圆弧内侧的冷弯试验叫内湾。

复层在外的叫外弯。

3、尺寸外形偏差4、技术要求基层钢板应是符合各自相应标准的合格钢板，应有质量证明书或复印件，未经需方同意，复层不锈钢板不得并接。

5、复合钢板技术性能6、冷弯性能7、表面质量复合钢板（带）复层表面不得有气泡、裂纹、夹杂、折叠等缺陷，允许研磨清除上述缺陷，但清除后应保证最小厚度。

基层表面质量应符合相应标准的规定。

8、交货状态复合钢板应经热处理，复层表面应经酸洗钝化或抛光处理交货。

根据供需双方协议亦可以热轧状态交货。

9、检验项目及方法10、包装、标志及质量证明书10.1 复合钢板和钢带的包装标志及质量证明书应执行GB/T247标准的规定。

10.2 复合钢板和钢带的包装应采取适当方式，以避免复板的擦伤、划伤。

10.3 复合钢板和钢带应在每张钢板复层的同一部位做产品标志。

第二篇：不锈钢复合板知识不锈钢复合板知识（江苏高远）21世纪的今天，科学和工业的不断发展，普通的合金或是单一的某种金属已经很难满足工业发展对材料综合性能的要求，复合板就应用而生，选取两种或两种以上的金属材料采用不同的工艺制作的而成复合板刚好满足了特殊的综合性能要求，江苏高远复合材料厂是选用制作工艺的一种，热轧不锈钢复合板，也就是不锈钢于普通碳钢通过还原轧制复合结合成一体而之辈的双面不同材质的复合板，是一种具备不锈钢与碳钢各自优点的材料。

不锈钢复合板的焊接工艺不锈钢复合板是由复层(不锈钢)和基层(碳钢、低合金钢等)复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。

不锈钢复合板由于具有良好的综合性能和价格优势，在石油化工、食品工业等领域得到日益广泛的应用。

不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。

一、不锈钢复合板的焊接特点从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。

为了保证复合钢板不失去其原有的综合性能，需要对基层和复层分别焊接。

除了基层和复层的焊接外，还有过渡层焊接的问题，这是不锈钢复合板焊接的主要特点。

复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。

基层和复层的过渡层焊接是不锈钢复合板焊接的关键。

二、不锈钢复合板焊接技术要点1．焊接方法的选择焊接不锈钢复合板时，基层大都采用焊条电弧焊。

对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。

基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。

过渡层和复层焊接，最常用的方法是焊条电弧焊。

2．焊接工艺评定GBl50 1998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。

焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。

不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。

目前，不锈钢复合板的焊接工艺评定应按照JB 4708～2000《钢制压力容器焊接工艺评定》附录A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标准正文的有关规定。

3．焊接材料的选择不锈钢复合板的焊接材料按照JB／T 4709—2000《钢制压力容器焊接规程》正文和附录A(标准的附录)“不锈钢复合钢焊接规程”表A1推荐选用。

不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。

不锈钢复合材料焊接工艺探讨
首先，不锈钢复合材料的种类较多，包括铝基复合板、碳纤维复合板等。

不同材料之间的焊接工艺也会存在差异。

但无论是哪种不锈钢复合材料，焊接都要遵守以下基本原则。

一、表面处理：焊接前必须对不锈钢复合材料表面进行彻底的清洁和抛光，以保证焊缝的质量。

二、选择合适的焊接方法：不同的不锈钢复合材料有不同的焊接方法，如TIG、MIG、电弧等焊接方法。

选择合适的焊接方法也是关键。

三、控制焊接工艺参数：不锈钢复合材料的焊接需要严格控制焊接电流、电压、焊接速度、和热输入等参数，以确保焊缝质量。

在具体的焊接工艺中，还需要注意以下几点。

一、确定焊接顺序：焊接时应根据不锈钢复合材料的特点和焊缝的形状，合理确定焊接顺序，减少应力集中和退火等负面影响。

二、防止变形：焊接过程中，不锈钢复合材料容易发生变形，因此需选用合适的夹具或预设同型以保证焊接前后的尺寸不变化。

三、焊接质量检验：焊接完成后，必须进行质量检验，包括外观检验、无损检验和化学检验。

总之，不锈钢复合材料的焊接工艺需要根据不同材料的性质和具体情况，选择合适的焊接方法，并控制各项参数，以确保焊接质量。

通过不断探索和实践，可以进一步完善不锈钢复合材料的焊接工艺，更好地服务于工业生产。

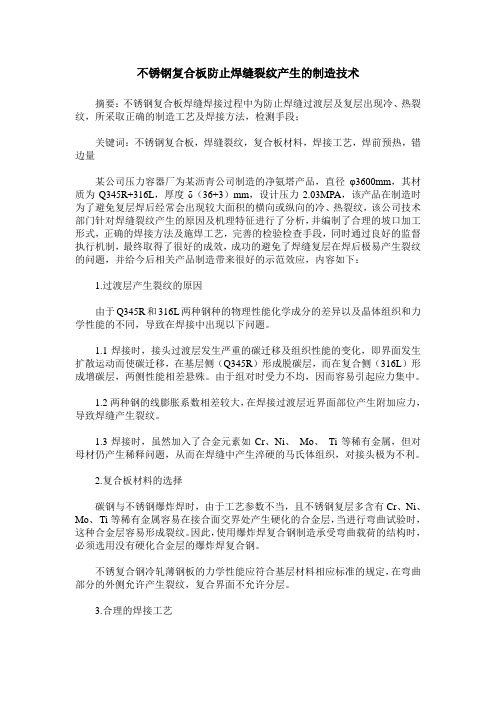

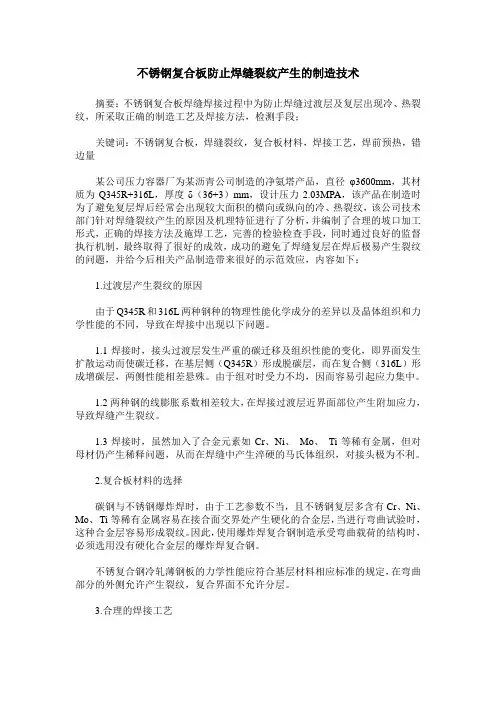

不锈钢复合板防止焊缝裂纹产生的制造技术摘要：不锈钢复合板焊缝焊接过程中为防止焊缝过渡层及复层出现冷、热裂纹，所采取正确的制造工艺及焊接方法，检测手段；关键词：不锈钢复合板，焊缝裂纹，复合板材料，焊接工艺，焊前预热，错边量某公司压力容器厂为某沥青公司制造的净氨塔产品，直径φ3600mm，其材质为Q345R+316L，厚度δ（36+3）mm，设计压力2.03MPA，该产品在制造时为了避免复层焊后经常会出现较大面积的横向或纵向的冷、热裂纹，该公司技术部门针对焊缝裂纹产生的原因及机理特征进行了分析，并编制了合理的坡口加工形式，正确的焊接方法及施焊工艺，完善的检验检查手段，同时通过良好的监督执行机制，最终取得了很好的成效，成功的避免了焊缝复层在焊后极易产生裂纹的问题，并给今后相关产品制造带来很好的示范效应，内容如下：1.过渡层产生裂纹的原因由于Q345R和316L两种钢种的物理性能化学成分的差异以及晶体组织和力学性能的不同，导致在焊接中出现以下问题。

1.1焊接时，接头过渡层发生严重的碳迁移及组织性能的变化，即界面发生扩散运动而使碳迁移，在基层侧（Q345R）形成脱碳层，而在复合侧（316L）形成增碳层，两侧性能相差悬殊。

由于组对时受力不均，因而容易引起应力集中。

1.2两种钢的线膨胀系数相差较大，在焊接过渡层近界面部位产生附加应力，导致焊缝产生裂纹。

1.3焊接时，虽然加入了合金元素如Cr、Ni、Mo、Ti等稀有金属，但对母材仍产生稀释问题，从而在焊缝中产生淬硬的马氏体组织，对接头极为不利。

2.复合板材料的选择碳钢与不锈钢爆炸焊时，由于工艺参数不当，且不锈钢复层多含有Cr、Ni、Mo、Ti等稀有金属容易在接合面交界处产生硬化的合金层，当进行弯曲试验时，这种合金层容易形成裂纹。

因此，使用爆炸焊复合钢制造承受弯曲载荷的结构时，必须选用没有硬化合金层的爆炸焊复合钢。

不锈复合钢冷轧薄钢板的力学性能应符合基层材料相应标准的规定，在弯曲部分的外侧允许产生裂纹，复合界面不允许分层。

不锈钢复合板焊接一、不锈钢复合板下料：一般用机加工或等离子切割。

用等离子切割时方向是从复层往基层，即复层朝上。

切割时应采取措施避免将切割熔渣溅落在复层表面上。

对剪切不锈钢复合板的，也是复层朝上。

但无论用等离子还是剪切下料，都要留有余量，以便后面加工去掉受影响部分。

坡口加工一般用机加工制备。

二、材料：无论板材还是焊材都应符合相关规定。

一般用于壳体不锈钢复合板板材（特别是用于封头的板材）都应进行复验（主要是检测钢板的弯曲性能）。

三、焊工资格：过渡层和复层焊接应由有堆焊资格的焊工焊接，即SMAW-（N12）-II-1G-F4。

四、（A、B类焊缝）焊接顺序：1.基层碳钢内焊缝焊接；2.在基层外进行清根和打磨；3.基层外焊缝焊接；4.对基层焊缝进行100％RT；焊道凹陷深度不大于1.5mm，焊缝金属与母材应平缓过渡，不能形成台阶。

对不符合要求的焊缝可以用小直径焊条补焊再用砂轮修磨。

6.基层焊缝和过渡层焊缝焊后应有一定凹陷，以便后面焊接，不然就要砂轮打磨。

7.对于封头拼缝，可按A、B类焊接，复层焊缝焊完后只进行100%PT，在封头成型后再进行100%RT（即两次100%RT）。

若有要求复合层焊完进行100%RT，则在封头成型后仍必须进行100%RT（即三次100%RT）。

9.对分层或有其他缺陷的不锈钢复合板，在取得设计者同意后可进行补焊。

一般可按下图将基层去掉1.5~2.5mm，再焊过渡层和复层，焊后磨平修光。

一般情况下可开长圆孔或圆孔，但最好有一定的倾斜度，以便于焊接时熔合良好。

复层焊条过渡层焊条。

不锈钢复合钢板的焊接要点及技巧摘要：不锈钢复合钢板既有不锈钢较强的耐腐蚀性，又有普通钢的经济性。

但其制造及焊接工艺较复杂，特别是对过渡层及复合层的焊接质量要求很高。

由于不锈钢复合钢板是由两层不同性质的钢板复合而成，故在焊接时有其特殊性，本文针对不锈钢复合钢板的焊接要点及技巧进行了简单的探讨。

关键词：不锈钢复合钢板焊接要点焊接技巧焊接工艺的制定不锈复合钢板的焊接属于不同组织异种钢的焊接，焊接时如果焊接工艺不合理，在焊接应力作用下易产生结晶裂纹，在热影响区易产生液化裂纹。

当用结构钢焊条焊接基层时，如果熔化到不锈钢复层，由于合金元素渗入焊缝，焊缝硬度增加，塑性降低，易导致裂纹产生；当用不锈钢焊条焊接复层时，如果熔化到结构钢基层，会使焊缝合金成分稀释而降低焊缝的塑性和耐腐蚀性。

焊接材料复合钢板的基层和复层分别选用各自适用的焊接材料进行焊接。

关键是接近复层的过渡区部分，必须考虑基层的稀释作用，选用Cr、Ni 当量较高的奥氏体填充金属来焊接过渡区部分，避免出现马氏体脆硬组织。

焊接方法选用手工电弧焊。

焊接材料，基层选用E5015 型焊条,焊前于200 ℃保温 1 h 烘干；过渡层选用E309-16 (E1-23-13-16) 型焊条, 复层选E347-16(E0-19-10Nb-16)型焊条，焊前于150 ℃保温1h 烘干。

坡口形式基层侧采用“V”形坡口带钝边，复层侧采用“I”形坡口，下料方法采用等离子弧切割，坡口均采用机械方法制备。

3.焊前过程控制在焊接之前，要严格按照设计和规范要求控制板料的几何尺寸，必须在允许偏差之内，严格控制以下工艺：（1）下料划线：禁止在复层表面切割线内用针划线打样冲眼，不得用墨汁、油漆涂写，尽量避免铁器碰伤、划伤表面。

（2）试样材料厚度为16mm+3mm，采用切割机进行切割时复层朝下，从基层侧开始切割并严禁熔渣溅到复层表面。

切割前留有加工余量，切割后用刨边机把切割的热影响区刨掉。

坡口也采用刨边机进行加工，加工后的坡口要进行外观检验，不得有裂纹和分层，否则要进行修补。

不锈钢复合板的焊接
不锈钢复合板是一种常见的金属材料，它具有抗腐蚀性能优越、力学性能好、耐久性强等特点。

焊接不锈钢复合板时要注意以下几点：
一、焊接前准备 1、检查焊接材料：在焊接不锈钢复合板之前，应该先检查焊接材料，确保其表面清洁、干燥，没有污染，以避免影响焊接效果。

2、准备焊接工具：在焊接不锈钢复合板之前，应该准备好相应的焊接工具，如焊枪、焊条、切割机等，以确保正确的焊接参数。

二、焊接操作 1、确定焊接电流：在焊接不锈钢复合板之前，要根据所使用的焊接材料来确定具体的焊接电流，以便得到较好的焊接效果。

2、控制焊接速度：在焊接不锈钢复合板时，要控制好焊接速度，尽量保持在中等速度，这样可以防止焊接部位过热，以避免焊接质量受到影响。

三、焊接后处理 1、消除焊接应力：焊接完不锈钢复合板后，可以采用冷却方法来消除焊接应力，以保证焊接部位的结构稳定性。

2、处理焊接渣：焊接完不锈钢复合板后，要及时清理掉焊接渣，以免影响焊接质量。

四、焊接性能检验 1、做温度检测：焊接完不锈钢复合板后，应对焊接部位进行温度检测，确保焊接温度正
确，以保证焊接质量。

2、做拉伸检测：焊接完不锈钢复合板后，应对焊接部位进行拉伸检测，以确保其力学性能达到预期要求。

总之，焊接不锈钢复合板要注意以上几点，要在焊接前准备、焊接操作、焊接后处理及焊接性能检验等方面都做到认真负责，以保证焊接质量。

复合板安装安全交底
为了确保复合板的安全安装和使用，以下是安全交底的内容：
1. 确认工地安全：
- 在开始安装复合板之前，必须确保工地的环境安全。

移除任何可能造成危险的障碍物，确保安装区域周围的空间足够宽敞。

2. 合理操作：
- 安装过程中，操作人员应按照相关要求进行操作，并且不得擅自修改或更改复合板的安装方式。

- 操作人员应确保安装工具的安全使用，并且合理使用工具，避免产生不必要的危险。

3. 个人防护：
- 在复合板安装过程中，操作人员必须佩戴必要的个人防护装备，包括安全帽、防护眼镜、防护手套等。

- 操作人员应注意工地的安全并随时警惕周围环境的变化，避免发生潜在的危险。

4. 安全操作规程：
- 操作人员应严格按照安装规范和操作指南进行操作，不得随
意更改安装步骤和方法。

5. 高空作业注意事项：
- 如需要在高空进行复合板安装，请确保操作人员具备相关的
高空作业证书，并配备必要的安全防护措施，如安全绳、脚手架等。

通过严格遵守以上安全交底内容，可以最大程度地保障复合板
安装过程中的安全性，确保工作人员免受伤害。

同时，如遇到任何
操作问题或安全隐患，应立即停止作业并向相关部门报告，以确保
问题得到及时解决。

注意：以上文档旨在提供一般性的复合板安装安全交底内容，
请在具体项目中根据实际情况进行进一步完善和详细说明。

复合板施工安全要求是什么
1. 前期准备
在复合板施工前，必须仔细检查施工现场的环境和材料。

以下是要求：
•施工现场应保持平整、干燥、无积水；
•材料应按照规定存放，不得在施工区域内放置垃圾杂物；
•施工工具应保持良好状态，使用前应经过检查和测试。

2. 危险识别
在施工现场，必须详细地检查可能存在的潜在危险和风险。

在施工前应如下操作：
•检查施工现场并采取必要的安全措施；
•确认是否有人工影响的阻碍设施，比如管道、电缆、其他建筑物和设备；
•确认工人是否都具备相关资质和证书。

3. 施工安全
施工工作必须遵循安全程序和安全标准，以避免材料破坏、人员伤害等。

以下
是具体要求：
•严格按照工艺和标准操作，如切割、固定、安装、搬运等；
•操作人员必须佩戴安全设备，如手套、护目镜、耳塞等；
•确保施工区域安全，避免木板倒塌、人员掉落等事故。

4. 紧急情况的应对
在复合板施工过程中，可能会出现紧急情况，工人必须及时正确处理以下情况：
•火灾或燃气泄漏：立即切断气源和电源，并就近安全撤离；
•人员受伤或倒塌：检查其生命体征并进行必要的救护措施；
•材料损坏或其他事故：立即报告并采取应对措施。

5. 后期整理
在施工结束后，必须进行现场整理并统计施工过程中产生的垃圾和废料。

以下
是要求：
•清理施工现场和周围环境；
•确认施工区域内无缺陷、无材料和残渣；
•对工具、设备其余材料进行分类存放。

总之，复合板施工过程中的安全要求非常重要，需要贯穿始终。

操作人员应仔细遵守施工安全准则，以维保每人的安全和职业健康。
