第1节 透镜

第五章透镜及其应用（知识清单）第1节透镜一、透镜1. 透镜：至少有一个外表面是球面的一部分，用透明材料制成的镜片。

2. 透镜的种类：（1）凸透镜：中间、边缘的透镜叫凸透镜；（2）凹透镜：中间，边缘的透镜叫凹透镜；凸透镜凹透镜（3）薄透镜：若透镜的厚度远小于球面的，这种透镜叫薄透镜。

3. 主光轴和光心：（1）主光轴：透镜上通过两个球面球心的直线叫主光轴，简称主轴。

如图的点划线C1C2。

凸透镜的主光轴和光心凹透镜的主光轴和光心（2）光心：主光轴上有个特殊的点，通过这个点的光传播方向，叫做透镜的光心，用O表示。

二、透镜对光的作用1. 凸透镜对光有会聚作用，凸透镜又叫透镜。

甲发散光束乙平行光束丙会聚光束凸透镜对光有会聚作用，不是指光经凸透镜后一定会聚在一点上，而是指光经凸透镜折射后，折射光线向主光轴偏折，如图所示。

2. 凹透镜对光有发散作用，凹透镜又叫透镜。

凹透镜对光有发散作用，是指光经凹透镜折射后，折射光线偏离主光轴，经凹透镜折射后的光线也可能相交于一点，如图所示。

甲发散光束乙平行光束丙会聚光束三、焦点、焦距及三条特殊光线1. 凸透镜的焦点和焦距（1）焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫做，用F表示。

（2）焦距：焦点到的距离叫做焦距，用f表示。

（3）凸透镜有个焦点，并且关于对称。

（4）凸透镜焦距的意义：凸透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越，对光的会聚作用越（选填“强”或“弱”）。

凸透镜的焦点和焦距利用阳光测量凸透镜的焦距（5）粗略测量凸透镜焦距的方法——平行光聚焦法如图所示，将凸透镜正对着太阳光（可看成是平行光），再拿一张纸放在它的另一侧，来回移动，直到纸上的光斑最、最，测量这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。

2. 凹透镜的虚焦点和焦距（1）焦点：平行于主光轴的光线通过凹透镜后，发散光线的反向延长线相交于主光轴上，叫凹透镜的。

它不是实际光线的会聚点，凹透镜有个焦点，关于光心对称。

第五章透镜及其应用第一节透镜1.凸透镜和凹透镜1）区别：凸透镜：中间厚，两边薄；凹透镜：中间薄，两边厚2）主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

3）透镜对光的作用典型光路：凸透镜对光有会聚作用，凹透镜对光有发散作用。

4）焦点和焦距：5）焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

凸透镜两侧各有一个焦点，两侧的两个焦距相等。

焦距（f）：焦点到凸透镜光心的距离。

凸透镜的焦距越小，对光的会聚作用越强。

（近视镜和老花镜分别是用什么透镜制成的？）例1：1.下列四个光路图中正确是（）（可多选）A. B.C. D.2.给方框中补上合适的透镜。

F F FF3.在图中虚线方框内填上适当的透镜4. 如图所示，两条光线射向透镜，请在图中画出相应的折射光线．第二节生活中的透镜1.照相机：缩小、倒立的实像。

2.投影仪：放大、倒立的实像3.放大镜：放大、正立的虚像第三节凸透镜成像的规律1.实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：__________________________2.实验结论：（凸透镜成像规律）具体见下表：u物距v像距物距像的性质像距应用倒、正放、缩虚、实u>2f倒立缩小实像f<v<2f照相机f<u<2f倒立放大实像v>2f幻灯机u<f正立放大虚象|v|>u放大镜u=2f倒立等大实像V=2f/u=f不成像若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

Eg：实像和虚像把感光板放在像的位置，能够记录下所成的像，叫实像。

物体和实像位于凸透镜两侧。

虚像：光屏接收不到像，物体和虚像在同一侧。

第五章透镜及其应用《第1节透镜》教案【教学目标】1.了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距.2.了解凸透镜和凹透镜对光的作用.【教学重点】：通过观察和实验，了解什么是凸透镜和凹透镜及对光的作用.【教学难点】：指导学生对实验进行仔细观察、分析，最后通过概括得出结论.【教学用具】透镜一组、光具座、光源、老花镜、近视镜、饮料瓶（无色透明、表面没有波纹、去底去瓶口上部）、香、火柴、实物投影仪、激光演示器、手电筒.【教学过程】一、导入新课有一批旅行家乘船在海上漫游。

不巧，在海上遇到了狂风，把船吹到一座孤岛旁，旅行家们只好下船来到岛上。

当时正是冬天，岛上冰天雪地，白茫茫的一片……旅行家们准备生火取暖，烧火煮饭。

意外的问题来了，火柴被海水浸湿了，打火机也丢了。

怎么办？正在这时，一个叫克劳波尼的物理学博士想到了一个办法。

同学们知道是什么办法吗？学生交流，教师引导学生说出解决办法。

扩展：早在我国西汉(公元前206年～公元25年)《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。

”说明：放大镜聚光的作用。

设计意图：能激发学生学习物理的兴趣，而且能有利于对学生进行科学方法的教育。

二、新课教学探究点一凸透镜和凹透镜透镜的种类及几个概念引导：同学们请观察透镜组，并借助于擦镜纸，摸一下透镜，根据透镜的厚薄程度给透镜分类。

讨论透镜能分几类？点评：透镜有两类。

中间厚、边缘薄的叫凸透镜。

中间薄、边缘厚的叫凹透镜。

问题：下列透镜哪些是凹透镜？哪些是凸透镜？戴眼镜的同学请判断：近视镜是什么透镜？远视镜是什么透镜？学生阅读教材，用自己的理解总结凸透镜和凹透镜的特点。

点评：透镜：至少有一个面是球面的一部分的透明玻璃元件(要求会辨认)。

凸透镜：中间厚、边缘薄的透镜，如：远视镜片、照相机的镜头、投影仪的镜头、放大镜等等；凹透镜：中间薄、边缘厚的透镜，如：近视镜片。

如果透镜的厚度远小于球面的半径，这种透镜叫薄透镜。

通过Daserver配置S7-200与Intouch的通讯一．PLC程序中，配置CP243网卡参数
1.PLC程序中，向导 以太网，如下图所示：
PLC会自动搜索CP243网卡，并显示出其在组态中所占据的槽位，槽位定义从0开始，且CPU不占槽位。

注意：由于Daserver中默认将CP243网卡槽位定义为0，所以需要网卡要保持和CPU间的直接相连，中间不得有任何其他的模块。

2. 设定网卡地址，使PLC与上位机保持在同一网络路径下：
3. 设定需要和CP243进行通讯连接数目，最多支持8个通讯连接站点：
4.数据传输站点及参数配置：选择服务器连接模式，可以选择接受所有连接或指定IP address的连接。

本地属性（PLC）：TSAP：“10.01”，“01”指CP243所在的槽位，最好是保持在00位，即CP243直接插在CPU后面。

远程属性(上位机)：TSAP：“10.03”，请记录并与后续DAserver中保持一致。

5．完成向导配置，并download至CPU中。

二DaServer配置
1.安装DAServer DASSIDirect驱动程序，添加port CpS7 :
2. 添加New_S7_CP200_000，指定将要连接的模块IP address，并配置相应的Local TASP & Remote TASP属性，并添加出相应的Device Group Or Device Items，即可完成设定。

Local指上位机，Remote指PLC。

注意和PLC中CP243设定相对应。

初中透镜知识点初中物理透镜要点复习整理第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜。

2、通过两个球面球心的直线叫做主光轴，简称主轴;主轴上有个特别的点，通过这个点的光传播方向不变更，这个点叫做光心。

二、透镜对光的作用1、凸透镜对光有会聚作用，即光折射后偏向主轴;因此，凸透镜也叫会聚透镜。

2、凹透镜对光有发散作用，即光折射后偏离主轴;因此，凹透镜也叫发散透镜。

三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点，这个点叫做焦点，用字母F表示;2、焦点到光心的距离叫做焦距，用字母f表示;焦距越短，会聚作用越强。

3、凸透镜的两侧各有一个焦点，它们到光心的距离相等。

4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点，没有实际光线交于这点，故为虚焦点。

四、三种特别光线1、过光心的光线，经透镜折射后，其传播方向不变更;2、平行于主轴的光线，经凸透镜折射后将会聚于异侧焦点，(利用这一点可测凸透镜的焦距)经凹透镜折射后将变得发散，其折射光线的反向延长线过同侧焦点;3、对凸透镜来说，从焦点发出的光经凸透镜折射后将平行主轴射出;对凹透镜来说，延长线过焦点的光经凹透镜折射后将平行主轴射出。

其次节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。

来自物体(人或景物)的光经镜头折射后会聚在胶片上，形成被照物体的像。

2、照相机工作原理：当物距(物体到光心的距离，用U表示)大于2倍焦距时，成倒立、缩小的实像(实际光线会聚而成的像)。

二、投影仪1、镜头的作用就也相当于一个凸透镜。

来自投影片(物体)的光，经凸透镜折射后会聚于天花板上，形成图案的像。

2、投影仪的工作原理：当物距小于2倍焦距大于焦距时，成倒立、放大的实像。

三、放大镜1、实质：放大镜实质上是一个焦距较短的凸透镜。

2、运用方法：把放大镜放在物体跟眼睛之间，适当调整距离，就可以看清物体的微小之处，起到放大图像的作用。

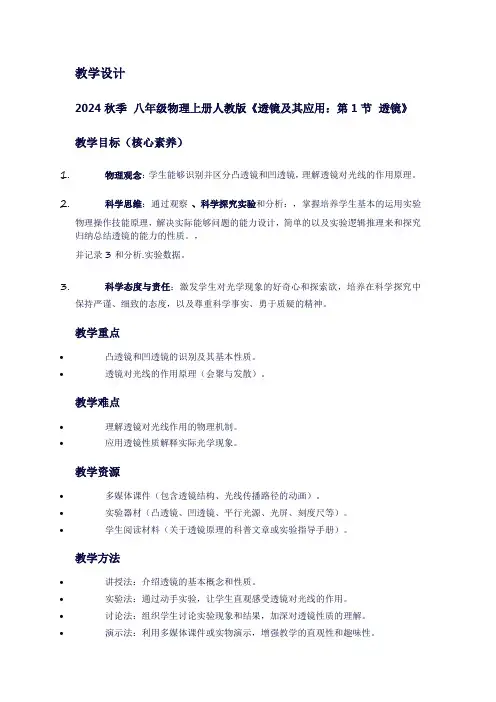

2024秋季八年级物理上册人教版《透镜及其应用：第1节透镜》教学目标（核心素养）1.物理观念：学生能够识别并区分凸透镜和凹透镜，理解透镜对光线的作用原理。

2.科学思维：通过观察、科学探究实验和分析：，掌握培养学生基本的运用实验物理操作技能原理，解决实际能够问题的能力设计，简单的以及实验逻辑推理来和探究归纳总结透镜的能力的性质。

，并记录3和分析.实验数据。

3.科学态度与责任：激发学生对光学现象的好奇心和探索欲，培养在科学探究中保持严谨、细致的态度，以及尊重科学事实、勇于质疑的精神。

教学重点•凸透镜和凹透镜的识别及其基本性质。

•透镜对光线的作用原理（会聚与发散）。

教学难点•理解透镜对光线作用的物理机制。

•应用透镜性质解释实际光学现象。

教学资源•多媒体课件（包含透镜结构、光线传播路径的动画）。

•实验器材（凸透镜、凹透镜、平行光源、光屏、刻度尺等）。

•学生阅读材料（关于透镜原理的科普文章或实验指导手册）。

教学方法•讲授法：介绍透镜的基本概念和性质。

•实验法：通过动手实验，让学生直观感受透镜对光线的作用。

•讨论法：组织学生讨论实验现象和结果，加深对透镜性质的理解。

•演示法：利用多媒体课件或实物演示，增强教学的直观性和趣味性。

导入新课•生活实例引入：展示几幅利用透镜成像的日常生活图片（如放大镜看书、眼镜矫正视力等），引导学生思考这些现象背后的物理原理，引出透镜的话题。

•设疑激趣：提问：“为什么放大镜能让字变大？眼镜是如何帮助我们看清物体的？”激发学生的好奇心，进入新课学习。

新课教学1.透镜的分类与识别•展示实物：展示凸透镜和凹透镜的实物，引导学生观察其形状特点。

•概念讲解：介绍凸透镜和凹透镜的定义，区分其形状上的不同。

•互动环节：让学生尝试用手摸、用眼看、用光照射等方式，进一步感知凸透镜和凹透镜的区别。

2.透镜对光线的作用•理论讲解：结合多媒体课件，介绍透镜对光线的作用原理，即凸透镜对光线有会聚作用，凹透镜对光线有发散作用。

第五章透镜及其应用第1节透镜一、凸透镜和凹透镜1、透镜的分类[1]、凸透镜：中间厚，两边薄[图甲]；[2]、凹透镜：中间薄，两边厚[图乙]。

(5年1考，2018年考查)透镜的分类：凸透镜和凹透镜。

凸透镜：中间厚边缘薄的透镜，如图甲；凹透镜：中厚的透镜，如图乙。

2、薄透镜：厚度远小于球面的半径的透镜。

[透镜至少一个面是球面的部分。

]3、主光轴：通过两个球面球心的直线叫主光轴，简称主轴。

4、光心（O）：即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

二、透镜对光的作用名称又叫眼镜实物形状光学符号对光线的作用三、焦点和焦距1、焦点（F ）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

[凸透镜两侧各有一个焦点。

]2、焦距（f ）：焦点到凸透镜光心的距离叫做焦距。

[凸透镜两侧的焦距相等。

](5年1考，2018年考查) 类：凸透镜和凹透镜。

中间厚边缘薄的透镜，如图甲；凹透镜：中间薄边缘，如图乙。

3、凸透镜的焦距越小，凸透镜对光的会聚作用越强。

4、典型光路【透镜中的三条特殊光线】特点：过光心不变；过焦点平行；平行过焦点！【典型例题】类型一、透镜1.透镜是利用光的折射规律制成的，如图所示，对光有会聚作用的有，对光有发散作用的有。

【思路点拨】中间厚、边缘薄的透镜叫做凸透镜，它对光线有会聚作用，因此也叫会聚透镜；而中间薄、边缘厚的透镜叫做凹透镜，它对光线有发散作用，因此也叫发散透镜。

【答案】b、c、e；a、d【解析】中间厚边缘薄的是凸透镜，它对光线有会聚作用，故b、c、e是凸透镜；中间薄、边缘厚的透镜是凹透镜，它对光线有发散作用，故a、d是凹透镜；故答案为：b、c、e；a、d。

【总结升华】本题主要考查了辨别透镜的方法、透镜的特点及不同透镜对光线的不同作用，属于基础知识的考查。

举一反三：【变式】把一滴水银滴在玻璃板上，这滴水银大致可看成（）A．凸面镜 B．凸透镜 C．平面镜 D．凹面镜【答案】A类型二、透镜对光线的作用2.不平行的光束经凹透镜折射后，其折射光线（）A．不能交于一点 B．一定是平行的 C．可能交于一点 D．一定交于一点【答案】C【解析】凹透镜对光线有发散作用，不平行的光束经过凹透镜折射后，一定变得比折射前发散，会出现：（1）可能是会聚光束，交于一点，可能变成发散光束，不会交于一点，故AD错误，C正确；（2）可能变成平行光线，这是折射前射向凹透镜焦点的光线，是一种特殊情况，B选项太绝对，故B错误；故选C。

第五章第1节透镜一、凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件，由透明物质制成。

2、透镜的两个表面至少一个是球面的一部分。

3、透镜的光心与主光轴。

主光轴：透镜上通过两个球心的直线叫做主光轴。

光心（O）：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。

二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用，凸透镜又叫做会聚透镜。

2、凸透镜的焦点和焦距焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。

焦距（f）：焦点到光心的距离。

小结：凸透镜有两个实焦点，两侧的两个焦距相等。

小结：凸透镜的焦距越小，透镜对光的会聚作用越强。

小结：光路可逆。

小结（特殊光线）：焦点处发出的一束光透过凸透镜后可以形成平行光。

小结：凸透镜对所有光都起会聚作用，但会聚后的光线不一定相交。

3、凹透镜对光的作用凹透镜对光有发散作用，凹透镜又叫做发散透镜。

4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。

小结：凹透镜有两个虚焦点。

小结：光路可逆。

小结（特殊光线）：延长线在焦点处的一束光透过凹透镜后可以形成平行光。

小结：凹透镜对所有光都起发散作用，但发散后的光线不一定都散开。

三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。

四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。

2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。

3.经过凸透镜焦点的光线:折射后平行于主光轴射出。

对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。

第2节生活中的透镜一、照相机1、主要构造（1）镜头：相当于凸透镜。

（2）胶片：相当于光屏。

（3）调节控制系统：①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③快门：控制曝光时间。

④调焦环：调节镜头到胶片间的距离，即像距。

第五章透镜及其应用第1节透镜1、透镜有两类：凸透镜和凹透镜①远视镜片中间厚、边缘薄，这样的镜片叫凸透镜；近视镜片中间薄、边缘厚，这样的镜片叫凹透镜。

②主轴：通过两个球面球心的直线叫透镜的主光轴，简称主轴。

③光心（O）：主轴上有个特殊的点，通过这个点的光线传播方向不变，这个点叫做透镜的光心。

薄透镜的光心就在透镜的中心。

2、透镜对光的作用：凸透镜对光有会聚作用，凹透镜对光有发散作用。

3、焦点(F)和焦距(f)①凸透镜的焦点和焦距：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这一点叫凸透镜的焦点，常用F表示；焦点到光心的距离叫焦距，用 f 表示。

凸透镜两侧各有一个焦点，两侧的两个焦距相等。

凸透镜的焦点是实焦点。

②凹透镜的焦点和焦距：平行于主光轴的光线经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点，这一点叫凹透镜的焦点，焦点到光心的距离叫焦距。

凹透镜的焦点是虚焦点。

4、凸透镜的三条特殊光线①平行于主光轴的光线经凸透镜折射后过焦点；②过焦点的光线经凸透镜折射后平行于主光轴；③过光心的光线经凸透镜折射后传播方向不变。

第2节生活中的透镜1、照相机的镜头是一个凸透镜。

照相机成的像是缩小、倒立、实像。

2、投影仪的镜头是一个凸透镜。

投影仪成的像是放大、倒立、实像。

3、放大镜是一个凸透镜。

放大镜成的像是放大、正立、虚像。

4、实像和虚像：（1）实像：照相机和投影仪所成的像，是光通过凸透镜射出后会聚而成的，这种像叫做实像。

光屏能承接到所成的实像。

我们所学过的实像有照相机成像、投影仪成像、小孔成像等。

凸透镜所成的实像是来自物体的光会聚而成的，它和物体分别位于凸透镜的两侧。

（2）虚像：凸透镜成虚像时，通过凸透镜的光没有会聚，只是人眼逆着出射光的方向看去，感到光是从像的位置发出的，物体和虚像在凸透镜的同侧。

光屏不能承接到虚像。

我们所学过的虚像有放大成像、平面镜成像，还有看见水中的物体经折射形成的虚像。

（3）注意：无论是实像还是虚像，都能用眼睛看到，也都能用相机排成照片。

第一节透镜1.透镜的看法透镜是用透明物质制成的表面为球面一部分的光学元件，透镜能让光辉透过去，在进入和走开透镜时，光经过两次折射而改变光路，所以透镜是一种折射镜。

2.依照透镜的形状，可把透镜分为两大类：如图甲所示，中间厚、边缘薄的透镜叫做凸透镜，如图乙所示，中间薄、边缘厚的透镜叫做凹透镜。

比方：放大镜、老花眼镜的镜片都是凸透镜，近视眼镜的镜片是凹透镜。

3.主光轴：透镜上经过透镜的两个球面球心的直线叫主光轴（镜片的两个表面或最少一个表面是球面的一部分），简称主轴。

光心：主光轴上有个特其他点，经过这个点的光流传方向不变，这个点叫做透镜的光心，用字母“O”表示。

能够认为薄透镜的光心就在透镜的中心。

4.实验研究：凸透镜和凹透镜对光辉的作用。

结论：凸透镜对光有汇聚的作用，凹透镜对光有发散的作用。

所以凸透镜也叫汇聚透镜，凹透镜也叫发散透镜。

5.焦点和焦距（1）凸透镜的焦点和焦距凸透镜能使跟主光轴平行的光汇聚在主光轴上的一点，这个点叫做焦点，平时用字母 F 表示，焦点到透镜光心的距离叫做焦距，平时用字母 f 表示。

凸透镜两侧各有一个焦点，两侧的两个焦距相等。

由于光路可逆，若把光源放在凸透镜的焦点上，光源射向凸透镜的光，经凸透镜折射后将变为平行光，所以利用凸透镜可产一生行光。

（2）凹透镜的虚焦点凹透镜能使跟主光轴平行的光辉经过凹透镜后变得发散，且这些发散光辉的反向延长线订交在主光轴上的一点，这一点不是本质光辉的汇聚点，所以叫做凹透镜的虚焦点。

虚焦点到凹f 表示。

透镜光心的距离叫做焦距，平时用字母（3）大概测量凸透镜焦距的方法将凸透镜正对着太阳光（可看作平行光），再拿一张纸放在它的另一侧，来回搬动，直到纸上的光斑最小、最亮，测量这个最小、最亮的光斑到凸透镜光心的距离，即为该凸透镜的焦距。

注意： 1.凸透镜对光的汇聚作用是由于光辉经过它的两侧表面发生折射造成的。

2.凸透镜的凸出发度决定了它的焦距的长短：表面越凸，焦距越短。
