2.建筑防雷接地施工工艺

防雷及接地安装施工工艺1）材料要求：镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应采用热镀锌材料，应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。

2）主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。

线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

3）作业条件：接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

利用主筋作引下线时，钢筋绑扎完毕。

避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

4）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

5）操作工艺接地体安装工艺：本工程利用基础主筋做自然接地极。

按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

接地干线的安装应符合以下规定：接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。

接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒并做上接地标记。

接地干线跨越门时应暗敷设于地面内（做地面以前埋好）。

接地干线距地面应不小于2mm，距墙面应不小于10mm，支持件应采用40mm x 4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。

支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

接地干线敷设应平直，水平度与垂直度允许偏差2/10，但全长不得超过10mm。

防雷接地施工工艺1、工艺流程接地体→接地干线→引下线暗敷→避雷网2、技术措施本工程整体按二类局部按一类防雷等级设计，将建筑物的基础钢筋网作为共用接地体，在相应部位采用建筑结构柱内主筋（或单敷2根Φ16圆钢）作为防雷引上线，30m以上每隔6米沿建筑外廓圈梁主筋或单敷2根Φ12圆钢焊接贯通做均压环，并将金属结构和设备等金属物与均压环可靠焊通，在屋顶设置Φ12避雷网格作为接闪器防直击雷。

在变配电室内设总等电位端子板，在各种管线入户处设等电位联结，各弱电机房、配电间、设备机房及卫生洗浴潮湿场所等处均设局部等电位联结，同时本建筑物按设计要求并设有各类防雷电感应措施。

本工程的防雷接地、工作接地、保护接地、防静电接地共用同一接地装置，其综合接地电阻不应大于0.5 。

1）底板基础接地极：①利用土建基础底板上下两层通长主筋连通成网格作为防雷接地导体，根据设计图纸要求将底板主筋在横向及纵向交接处连通，形成不大于10m×10m的网格，连接处采用的跨接为Φ16的镀锌圆钢。

②所有钢筋搭接焊接长度大于6D（D为搭接主筋直径），采用双面施焊，焊缝要求饱满，无虚焊、气孔、夹渣、咬肉等现象发生，焊后将表面焊药及时清理干净。

③对于结构主筋采用套管连接、对焊连接的接头，根据图集要求可不再进行跨接焊接，能满足电气连接要求。

④根据设计要求（在建筑物防雷接地电阻达不到要求时，设置人工接地体），在设计位置预留出室外人工接地体引出点,引出点采用－40×4镀锌扁钢,与建筑物引下线可靠连接后再留出300mm，紧贴外墙外侧钢模,并用黄油漆作好标记,待土建拆模后及时清出该预留点，引出长度不小于1米，作好保护，当接地电阻值达不到要求时,从该处引出作为人工接地体的连接点,直到接地阻值小于0.5欧姆。

2）引下线与接地测试点的敷设：根据设计图纸位置利用墙或柱内两对角主筋作为引下线，引下线下部与基础接地网连通，上部与避雷网相连，利用结构柱内二根直径大于Φ16的主筋（当主筋为重要受力筋不能焊接时，则在每处单敷2根Φ16镀锌圆钢）连续焊接，随主体施工时做好色漆标志引上，并作好隐检记录。

防雷接地施工方法一、施工准备1、材料要求：镀锌扁钢、角钢、圆钢、支架、预埋铁件等。

符合设计，有产品合格证。

2、主要机具：电工工具、钢锯、电焊工具等。

3、作业条件（1）接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

桩基内钢筋与柱筋连接处已绑扎完。

（2）接地干线作业条件：支架安装完毕。

保护管已预埋。

土建抹灰完毕。

（3）支架安装作业条件：各种支架已运到现场。

结构工程已经完成。

室外必须有脚手架或爬梯。

（4）防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人。

（5）操作的条件：利用主筋作引下线时，钢筋绑扎完毕。

（6）防雷引下线明敷设作业条件：支架安装完毕。

建筑物有脚手架或爬梯达到能上人操作的条件。

土建外装修完毕。

（7）避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

（8）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

土建结构工程已完，并随结构施工做完预埋件。

二、安装工艺1、防雷接地至关重要，必须严格按施工图进行，不得有任何遗漏。

2、作为接地极的两根基础钢筋要通长连接可靠，焊接凡是钢筋交叉的接地钢筋均应可靠焊接，钢筋不得有错位，防止断点。

3、接地体（线）的焊接应采用搭接焊，园钢焊接长度为其直径的6倍，并双面满焊，其搭接园钢的截面积不得小于被搭接钢筋的最小截面，如有结构特殊处，无法双面施焊的单面焊接长度应加倍。

扁钢焊缝长度为其宽度的2倍，（且至少3个棱边焊接），焊接采用φ3.2及φ4.0的焊条，焊缝应饱满严密。

4、所有进入屋内的金属线如：金属管道、金属钢铠等均应与防雷接地装置可靠连接，连接线采用镀锌扁钢，焊点作防腐处理，表面刷银粉漆。

5、在接地检测点施工完毕后测试，并作好记录工作，电阻值应满足设计要求，不能满足时，应征求设计院意见，采取处理办法。

三、成品保护1、接地体其它工种在挖土方时，注意不要损坏接地体。

2、安装接地体时，不得破坏散水和外墙装修。

防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装：（1）人工接地体:设计位置的场地没被占用，且巳经清理好。

（2）利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。

2、接地干线安装：（1）支架安装完毕.（2）土建抹灰已完成。

（3）穿墙保护管巳预埋。

3、支架安装:（1）各种支架已运到现场。

（2）结构工作巳经宪成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有脚手架或爬梯,达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设：（1）支架安装完毕。

（2）建筑物有脚手架或爬梯,达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装:（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕.（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程己完，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书.在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等.（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等.2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等.二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

项序项目允许偏差或允许值主控项目1 接地装置测试点的设置第24。

1。

1条2 接地电阻值测试第24。

1。

2条3 防雷接地的人工接地装置的接地干线埋设第24.1。

3条4 接地模块的埋设深度、间距和基坑尺寸第24.1.4条5 接地模块设置应垂直或水平就位第24。

1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24。

防雷工程施工工序一、前期准备工作在进行防雷工程施工之前，必须进行充分的前期准备工作，以确保施工的顺利进行。

前期准备工作包括以下几个方面：1. 完善设计方案：根据工程所在地的雷电活动情况和建筑物特点，制定合理的防雷设计方案。

设计方案应包括雷电保护装置的类型、位置、数量等内容。

2. 采购材料设备：根据设计方案，确定所需的防雷材料和设备，并提前采购。

这些材料和设备包括：避雷针、避雷带、接闪装置、接地装置等。

3. 组织分工：确定施工人员的岗位职责和分工，确保每个人员都清楚自己的任务和责任。

二、施工工序1. 临时接地极的安装临时接地极是防雷工程的重要组成部分，它能有效地将雷击电流引入地下。

在施工过程中，首先需要进行临时接地极的安装。

安装临时接地极的步骤如下：（1）选择合适的位置：根据设计方案确定临时接地极的位置，在施工现场选取合适的地点进行安装。

（2）准备工具和材料：准备好所需的工具和材料，如电锤、螺栓等。

（3）钻孔：使用电锤在地面上钻孔，将临时接地极插入地面，确保其稳固。

（4）测试接地电阻：安装完成后，使用测试仪器测试接地极的接地电阻，确保其符合设计要求。

2. 避雷带的安装避雷带是将建筑物的各个部分有效地连接在一起，形成一个完整的防护系统。

在施工过程中，需要进行避雷带的安装。

安装避雷带的步骤如下：（1）选择合适的位置：根据设计方案确定避雷带的位置，在建筑物的周围进行安装。

（2）准备工具和材料：准备好所需的工具和材料，如螺栓、螺母等。

（3）固定避雷带：将避雷带固定在建筑物的周围，确保其与建筑物紧密贴合。

（4）连接导线：将避雷带与临时接地极之间的导线进行连接，形成完整的导电通道。

3. 安装接闪装置接闪装置是防雷工程中的重要设备之一，能够引导雷电流进入接地系统，保护建筑物免受雷击。

在施工过程中，需要进行接闪装置的安装。

安装接闪装置的步骤如下：（1）选择合适位置：根据设计方案确定接闪装置的位置，在建筑物顶部或其他合适位置进行安装。

防雷接地施工工艺引言防雷接地在建筑工程中起到了非常重要的作用，可以保护建筑物及其设备免受雷击的破坏。

本文将介绍防雷接地的施工工艺，以帮助工程人员正确进行防雷接地的施工。

工程准备在进行防雷接地施工前，需要进行一系列的工程准备工作。

首先，施工人员需要认真阅读设计图纸，了解接地施工的具体要求和施工方案。

然后，施工人员需要准备好所需的材料和设备，包括接地装置、接地电极、连接线以及测量工具等。

施工步骤第一步：选址选址是接地施工的第一步，需要根据设计要求选择合适的位置进行接地。

一般来说，在建筑物的周边选择土质较好、湿度较高、水分较多的地点进行接地。

第二步：材料安装在选定的接地位置上，需要安装接地装置和接地电极。

接地装置通常采用混凝土块或接地棒等材料，接地电极一般采用铜材质。

施工人员应根据设计要求，准确安装接地装置和接地电极，并保证其与地面的贴合度。

第三步：连接线铺设接地装置与建筑物之间需要通过连接线进行连接，施工人员需要将连接线铺设在地面上，并保证连接线与地面的接触良好。

连接线可以采用导电性能好的铜线或铜带等材料。

第四步：焊接连接连接线与接地电极之间需要进行焊接连接，施工人员应使用专用焊接设备进行焊接。

焊接点应保持结构牢固，并且焊接处应进行防腐处理，以延长接地装置的使用寿命。

第五步：测量测试接地施工完成后，需要进行测量测试，以验证接地的效果。

施工人员要使用专业的测量工具对接地电阻进行测量，并记录测量结果。

如果接地电阻符合设计要求，则接地施工可以认为合格。

施工注意事项在进行防雷接地施工时，需要注意以下几点：1.施工人员必须按照施工要求进行施工，严禁擅自更改设计方案；2.施工现场应保持整洁，材料和设备应妥善摆放，避免危险发生；3.施工人员应使用专业工具和设备，确保施工质量；4.施工人员应注意自身安全，佩戴必要的防护用品，避免事故发生。

结论防雷接地施工是建筑工程中非常重要的一项工作，正确的施工工艺可以保护建筑物及其设备免受雷击的危害。

第1篇一、施工准备1. 设计审查：在施工前，需对防雷接地工程设计进行审查，确保设计符合国家相关标准和规范。

2. 材料准备：根据设计要求，准备镀锌钢材、镀锌辅料、接地体、接地干线、避雷针（网）等材料。

3. 施工队伍：组织专业施工队伍，对施工人员进行培训，确保施工质量。

4. 施工工具：准备必要的施工工具，如焊机、切割机、卷尺、水平尺等。

二、施工步骤1. 接地装置安装（1）按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接。

（2）所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。

（3）每一处施工完毕后，应及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽。

2. 引下线安装（1）利用建筑钢筋做引下线的情况，钢筋截面一定要满足设计要求。

（2）钢筋的连接要满足规范要求，如建筑施工采用埋弧焊工艺，可不作处理，否则要进行接地跨接。

3. 避雷带支架制作安装（1）在土建屋面结构施工时，应配合预埋支架，所有支架必须牢固，灰浆饱满、横平竖直。

（2）支架间距不大于1.5m且间距均匀。

4. 避雷网安装（1）按照设计要求，将避雷网与避雷带支架连接。

（2）确保避雷网与支架连接牢固，无松动现象。

5. 接地电阻测试（1）按照设计要求，对防雷接地系统进行接地电阻测试。

（2）测试合格后，方可进行下一步施工。

三、施工注意事项1. 施工过程中，严格按照设计要求和国家相关标准进行施工。

2. 施工现场应保持整洁，防止施工材料、工具乱堆乱放。

3. 施工人员应佩戴安全帽、手套等防护用品。

4. 施工过程中，发现安全隐患应及时整改。

5. 施工完成后，对防雷接地系统进行验收，确保其符合设计要求。

总之，防雷接地工程施工是一项复杂而重要的工作，施工过程中需严格按照规范进行，确保施工质量和安全。

第2篇一、施工准备1. 材料准备：根据设计要求，准备所需的各种材料，如镀锌钢材、镀锌辅料、避雷针（网）、引下线、接地体（网）等。

防雷接地施工工艺流程
1、防雷接地施工准备工作：在施工前对施工防雷接地设施进行组织设计，确定材料型号、规格和数量，编制施工方案，准备相应的施工图及技术方案；
2、排土铺设工程：在设计排土深度内，采用机械或手工下井，在回填基层上铺设电缆渠道；
3、搭接防雷工程：将中央接地线和分支接地线搭接在一起，并安装螺栓或螺丝；
4、铺设接地网：将接地网铺设于电缆渠道与回填基层之间，然后将接地网连接至中央接地线或构建接地网；
5、安装接地装置：将接地装置安装于接地网上；
6、安装防雷电缆：用防雷电看将接地装置与周围建筑物相连接；
7、防雷接地杆安装：在选定的接地点安装防雷接地杆，将中央接地线连接至接地杆；
8、接地电缆安装：将分支接地点的电缆连接至防雷接地杆；
9、试验验收：进行接地系统电阻值、电位差和绝缘阻抗等试验，对完整性、有效性和安全性进行全面验收。

防雷接地工程工艺流程一、概述防雷接地是一种用于保护建筑物和人身安全的措施，主要是预防雷电对建筑物和人身造成的危害。

在进行防雷接地工程时，需要遵循一定的工艺流程，以确保施工质量和安全性。

本文将详细介绍防雷接地工程的工艺流程。

二、工艺流程1. 工程准备在进行防雷接地工程前，需要进行一系列的准备工作，包括：•了解施工场地地质情况、地下管线布局情况等；•根据建筑物的规模、形状和用途等因素，制定防雷接地方案；•选定施工队伍和工具设备。

2. 按照设计方案布置接地网根据防雷接地方案，按照规划要求和设计图纸进行接地网的布置，包括接地带、接地体和接地网极点等。

3. 进行土建施工土建施工主要是为了在接地带内进行土质改良、夯实和回填等工作，以确保接地体能够与土壤有良好的接触。

4. 安装接地系统•安装接地体：根据设计方案需求，安装铜杆、铜板、铜网和锌镀铁等接地体。

•安装接地网极点：将接地体与接地网相连，形成接地回路。

•安装接地支架：将接地带高出地面的部分固定在支架上。

5. 进行检查和测试在完成接地系统的安装后，需要对其进行检查和测试。

主要目的是检查接地系统是否完整、接地导通是否有故障等。

同时，需要进行耐压试验和接地电阻测试。

6. 编制防雷接地施工与验收经过检查和测试后，对接地系统进行整体验收，对验收合格的防雷接地工程，编制防雷接地施工。

三、防雷接地工程的工艺流程主要包括工程准备、按照设计方案布置接地网、进行土建施工、安装接地系统、进行检查和测试，以及编制防雷接地施工与验收。

其中每个环节都需要严格按照标准规范进行操作，确保施工质量和安全性。

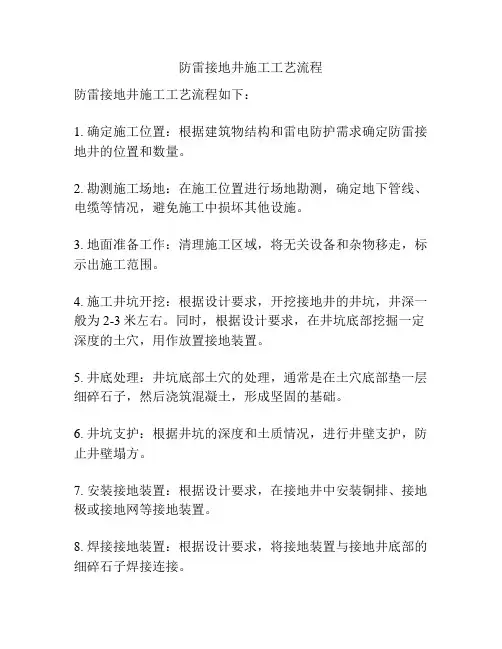

防雷接地井施工工艺流程
防雷接地井施工工艺流程如下：
1. 确定施工位置：根据建筑物结构和雷电防护需求确定防雷接地井的位置和数量。

2. 勘测施工场地：在施工位置进行场地勘测，确定地下管线、电缆等情况，避免施工中损坏其他设施。

3. 地面准备工作：清理施工区域，将无关设备和杂物移走，标示出施工范围。

4. 施工井坑开挖：根据设计要求，开挖接地井的井坑，井深一般为2-3米左右。

同时，根据设计要求，在井坑底部挖掘一定深度的土穴，用作放置接地装置。

5. 井底处理：井坑底部土穴的处理，通常是在土穴底部垫一层细碎石子，然后浇筑混凝土，形成坚固的基础。

6. 井坑支护：根据井坑的深度和土质情况，进行井壁支护，防止井壁塌方。

7. 安装接地装置：根据设计要求，在接地井中安装铜排、接地极或接地网等接地装置。

8. 焊接接地装置：根据设计要求，将接地装置与接地井底部的细碎石子焊接连接。

9. 安装接地引下线：根据设计要求，将接地装置与建筑物的金属结构物或地下水源进行连接，形成完整的接地系统。

10. 固定接地装置：固定接地装置的位置，确保其在使用过程中不会松动或移位。

11. 井顶处理：根据设计要求，在接地井顶部加盖防护罩或井盖，以防止外部物体进入井内。

12. 施工记录：记录施工过程的各项数据，如井深、接地装置材质等，用于后续的验收和维护工作。

13. 施工验收：施工完成后，进行验收，检查接地装置的质量和连接是否符合要求。

以上是防雷接地井施工的一般工艺流程，具体流程还需根据实际情况和设计要求进行调整。

首先看一下建筑防雷接地工程工艺流程：接地体→接地干线→引下线暗敷→避雷带或均压环→支架→避雷网→避雷针1、防雷接地系统由接闪器、引下线、接地体三个部分组成。

2、接闪器有避雷针、避雷网、避雷带等。

3、引下线敷设方式分为明设和暗设。

4、接地装置分为人工接地体和自然接地体。

下面结合实例全面解析防雷施工的工艺做法，分享给盟友参考。

室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm2。

扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。

利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

螺纹连接的跨接利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。

焊接平滑、无加渣、咬肉、虚焊总等电位箱，必须做明显的接地标识标注文字性的说明接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

接地扁铁交叉连接接地扁铁丁字连接利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

避雷线弯曲处不得小于90o，弯曲半径不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。

焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。

焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于1.5米；当屋面为纯防水层时，支座下面应放置一层厚度不小于3mm的橡胶垫，以防伤害防水层。

防雷与接地系统安装1 施工工艺流程施工工艺流程如图2.5-50所示。

2 建筑物防雷、接地施工及安全措施1) 建筑防雷：(1) 本建筑防雷等级为二类。

建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。

(2) 接地装置：本工程采用联合接地方式，利用 40X4 热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成接地网络。

桩基承台钢筋，桩基钢筋及热镀锌扁钢之间的连接均采用焊接．接地电阻要求不大于1Ω。

(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器，利用结构钢柱作为引下线，每层外墙连续钢梁焊接成一体形成均压环，并与引下线钢柱可靠连接。

公寓屋顶采用－25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器，屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接，利用钢筋混凝土柱内二根＞Φ16结构主筋上下焊接作为引下线。

所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接，突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。

预留预埋 引下线敷设 避雷线支架安装 避雷线安装室外接地体敷设 接地电阻测试 图2.5-50 防雷接地施工工艺流程(4) 外墙的金属门窗，幕墙金属结构，外墙栏杆与均压环焊接以防侧击雷。

2) 接地及安全(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体，要求接地电阻不大于1Ω，实测不满足要求时，增设人工接地。

(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接，电梯轨道下端就近与接地装置连接，建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。

(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢，其下端与基础接地网连接。

(4) 本工程采用总等电位联结，其与建筑物内保护干线、设备进线总管、金属构件联结，卫生间、淋浴间采用局部等电位联结，所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷，与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。

防雷接地施工工艺1、施工工序避雷引下线施工:→基础接地施工→均压环施工→等电位联结安装→屋面避雷带安装2、操作要点1）避雷引下线施工根据设计要求，利用指定结构柱（墙）内两根直径大于12 的主钢筋作为防雷引下线，引下线通长焊接，上端与屋面避雷带焊牢；引下端与基础地板内钢筋焊牢。

靠外墙的引下线均在室外地平以下100CM处焊出一根40*4 镀锌扁钢，扁钢与接地装置焊牢；在建筑四角引下线处距地面50CM 高预留测试点。

避雷引下点按照设计要求的位置，接地引下柱筋的选择主要是从施工方便和满足设计要求的目的出发，一般选择柱接地线钢筋为大于φ12mm 的结构主筋2 根，并对它们作出明显的标记便于施工及进行检查。

纵、横钢筋的跨接选择φ12mm 钢筋，跨接线焊接长度不小于最大焊接钢筋直径的10 倍，双面施焊。

为了保证在施工中不出现差错并便于进行检查，在每根接地干线和引下线钢筋上作好明显标志。

2）基础接地施工利用主体基础底板做接地极主要是将X轴线梁钢筋焊接成闭合的电气通路作为一个有效的接地体。

焊接时，需用Φ16mm 圆钢跨接焊，焊接长度为主筋直径的6 倍，双面施焊。

焊接后药皮清理干净。

3）均压环施工本工程均压环利用结构圈梁钢筋焊成环状，并与避雷引下线焊为一体，以防侧击雷。

在外墙上有金属门、窗、金属管道和其他金属件的地方预留一根Φ12mm 的钢筋,作为今后上述金属物的接地点。

4）等电位联结安装本工程在地下二层变配电室夹层内设一总等电位接地端子箱，内设一根等电位接地母线，与楼内配电系统的保护接地、各种金属管道可靠连接，地下一层消防中心设备工作接地端子箱与总等电位接地母线之间用BV35 连接，穿PC40 管暗敷设。

在竖井内敷设接地干线与总等电位连接，其他弱电设备接地就近与竖井内接地干线相连。

接地母线另一端与室外综合接地极连接，保证接地线路畅通。

四角引下线处距地面50CM 高预留测试点。

5）屋面避雷带安装避雷带做法有两种，一是屋面女儿墙部位沿金属栏杆的避雷带安装，另一种是用20*4 镀锌扁钢在屋面防水层内敷设，屋面各设备基础处从屋面避雷网引来扁钢作为设备接地。

浅谈建筑物防雷接地系统施工工艺摘要：本文阐述了建筑工程防雷接地系统重要性及其方式，并通过具体的工程案例，对防雷接地系统的具体施工工艺进行详细的阐述。

关键词：防雷接地施工工艺前言近年来，高层建筑如雨后春笋般拔地而起，防雷与接地系统对建筑物的安全使用及电气设备的正常运行有着至关重要的作用。

现结合工程实例，谈谈建筑物防雷接地系统的具体施工工艺及质量要求。

1、防雷接地的重要性及方法1.1 防雷接地的重要性设置防雷接地的目的：一方面为了将强大的雷电流引入大地，保护设备安全，另一方面为了防止人身免受雷击伤害。

因此，防雷接地系统施工质量的优劣，事关重大、后果不堪设想。

在建筑工程中，我们把接地导线与接地体连接在一起叫接地装置；把电气设备与土壤间作良好的连接叫接地；与土壤直接接触的金属体叫接地体或接地级；把接地体与电气设备连接起来的金属线叫接地线。

建筑工程的防雷接地系统是以桩基础作为接地体，以基础圈梁作为接地网，以主体结构柱内主筋作为引下线，柱内主筋与基础圈梁及桩基础形成可靠连接而构成自然接地装置。

建筑物防雷设计规范中规定：自然接地电阻值必须小于1 欧姆，当大于1 欧姆时，还需在建筑物外围设置人工接地装置做为辅助接地。

1.2防雷接地的基本方法防雷的基本方法，可以简单地用“泄”和“抗”两个字来概括。

就是说，一方面要因势利导，使用接地的避雷设施，把雷电引向自身泄掉，以削弱其威力；另一方面，要求各种电气设备具有一定的绝缘水平或采取其它补救措施，以提高抵抗雷电破坏的能力。

两者如能恰当地结合，并根据保护物的具体情况，灵活地采取措施，就可以防止或减少雷害，达到保证安全供电的目的。

2防雷接地施工工艺2.1工程概况：某工程1#、2#、3#、4#、5#、6#楼和地下车库，主体结构为钢筋混凝土框架剪力墙结构，属一类高层居住建筑。

建筑面积：地上部分99000平方米，地下部分24958平方米、人防部分3373平方米。

2.2防雷及接地系统本工程按照二类建筑物防雷保护措施进行设防，电力系统采用tn-s接地系统，利用结构底板作为防雷接地装置（同时作为电气综合接地装置），将基础底板上层主筋焊接成间距不大于20×20米的网格，并取若干点与下层钢筋可靠焊接，并利用结构柱内的主钢筋两根直径不小于16mm作为防雷引下线，上端与避雷带可靠焊接、下端与接地网可靠焊接，接地电阻必须小于0.5欧姆，当不能满足时补打接地极。

建筑电气防雷与接地工程施工工艺流程1. 引言建筑电气防雷与接地工程是建设安全、可靠的建筑电气系统的重要组成部分。

其目的是保护建筑物及其中的电气设备免受雷电危害，同时确保电气设备的正常运行。

本文将介绍建筑电气防雷与接地工程施工的工艺流程。

2. 施工前准备2.1 工作计划编制在开始施工前，施工方应根据建筑设计文件和相关规范要求，编制详细的工作计划。

工作计划应包括施工进度、所需材料和设备的清单、人员配置等内容，并经相关监理部门审核通过。

2.2 材料设备准备根据工作计划，施工方需要提前采购所需的材料和设备。

常见的材料包括防雷接地装置、导线、接地材料等。

设备方面，可能需要使用起重设备、搅拌设备等。

在使用设备前，需要对其进行检查和维护，确保其正常运行。

2.3 人员培训施工人员需要具备一定的专业知识和技能，因此在施工前需要对相关人员进行培训。

培训内容包括电气防雷与接地工程的基本原理、施工工艺和安全注意事项等。

3. 施工工艺流程3.1 建筑物分类与风险评估根据建筑物的分类情况和雷电环境特点，对建筑物的防雷需求进行评估。

根据评估结果，确定合适的防雷接地装置和防护措施。

3.2 施工方案制定根据评估结果和建筑设计文件，制定施工方案。

施工方案应包括防雷接地装置的位置选择、夹接方式、接地装置材料的选择等。

3.3 施工准备在施工开始前，需要进行现场勘测和查找地下管线等工作。

同时，还需要对施工场地进行临时围护和标示，确保施工安全。

3.4 打桩与铺设接地极根据施工方案，选择合适的位置进行打桩。

打桩后，铺设接地极，注意接地极的间距和深度要符合设计要求。

3.5 接地装置的安装与接线根据施工方案，在合适的位置安装接地装置，并进行接线。

接线需要保证导线的质量和接头的可靠性。

3.6 防雷设备的安装与接线根据建筑设计文件和施工方案，安装防雷设备，如避雷针、避雷带等。

同时进行接线，确保设备的连通。

3.7 施工验收施工完成后，进行整体验收。

验收内容包括接地电阻的测量、接地装置的可靠性检测、设备的功能测试等。

防雷接地工程施工方案一、建筑防雷说明(1)本工程主楼年预计雷击次数N为0.116,按第三类防雷建筑物设计。

(2)沿屋顶女儿墙或屋顶结构飘板上设置一圈接闪带，并在屋面上设置不大于20x20m (24x16m )的避雷网格，形成本建筑物的避雷网。

接闪带与避雷网格均采用①10镀锌圆钢，女儿墙上接闪带搞0.1m。

(3)利用柱内两根大于①16的对角主筋通过焊接做避雷引下线，引下线的上端伸出女儿墙(或通过顶层相联挑梁内两根以上主筋转接出女儿墙)与屋面避雷网焊接，下端直接或通过转换梁内连接钢筋后与接地体焊接。

(4)利用结构底板及桩基内的结构体内钢筋做接地体。

(5)本工程保护接地、弱电接地、防雷接地共用接地装置，接地电阻小于1.0欧姆，实测不足补打接地极。

(6)所有突出屋面的金属件、管道、风机等均应与屋面避雷网可靠焊接。

60m及以上建筑物外侧的金属栏杆、门窗等金属构件均需与结构圈梁内与引下线联接的钢筋焊接。

竖直敷设的各种金属管道及金属物的顶端和底端应与防雷装置连接二、主要施工方法2.1施工工艺流程防雷接地施工工艺流程图本工程防雷接地采用结构基础内主钢筋和人工接地体作为接地体。

安装时配合土建钢筋施工进行可靠连接。

依照图纸部分建筑基础横纵轴交叉点结构柱内钢筋与垂直结构主筋焊成一体，并与配电室槽钢可靠焊接。

人工接地体在基础做垫层前做好，并将其穿透防水层与建筑周边有引下线的柱内主筋可靠焊接，而且要与护坡桩内两根钢筋焊接。

引上点在各层楼板上表面焊处留钢筋头，供各层设备接地用。

在各个电缆竖井预留一条镀锌扁钢，镀锌扁钢在偶数层均与垂直引下线焊接，被弱电系统接地。

作为防雷下线及接地体的钢筋，采用搭接焊，钢筋端部搭接长度大于6倍钢筋直径，并且至少要三边焊（两侧和一个端头），以保证电气通路。

屋面上的避雷带支架与墙内的立筋、立筋与结构柱内两主筋、每个结构柱内两主筋与基础梁内两主筋均进行可靠焊接，从而保证每个结构柱从上至下连成电气通路。

防雷接地施工工序施工工序：防雷接地一、前言防雷接地施工是建筑工程中非常重要的一项工序，其主要目的是确保建筑物及其设备的安全运行，有效地保护人员和财产免受雷击危害。

本文将详细介绍防雷接地施工的工序及相关要点。

二、施工准备在进行防雷接地施工之前，需要进行充分的施工准备工作，以确保后续施工顺利进行。

具体工作如下：1. 编制施工方案：根据建筑物的具体情况，编制详细的施工方案，包括施工工艺、施工顺序等内容。

2. 准备施工材料和设备：根据施工方案，准备好所需的施工材料和设备，包括接地装置、接地电缆、焊接设备等。

3. 确定施工人员：确定施工队伍，安排有经验的施工人员进行施工操作，确保施工质量。

4. 安全防护：在施工现场设置必要的安全警示标志，并配备必要的个人防护装备。

三、施工步骤防雷接地施工一般包括以下几个步骤：1. 场地勘测：在施工前对场地进行勘测，确定接地点的位置和数量，并做好相应的记录。

2. 技术交底：施工前对施工人员进行技术交底，详细说明施工要求、工艺流程以及注意事项等内容，确保施工人员能够清楚地理解并按照要求进行施工。

3. 准备施工材料和设备：根据施工方案，准备好所需的施工材料和设备，包括接地装置、接地电缆等。

4. 安装接地装置：按照设计要求，在预先确定的接地点进行接地装置的安装。

安装时应保证接地装置与地面接触良好，并按照相应的标准进行焊接和固定。

5. 接地电缆敷设：将接地装置与建筑物的主体设备进行连接，采用专用的接地电缆进行敷设。

确保接地电缆的导电性能良好，并使用绝缘和保护材料进行固定。

6. 施工质量检验：在施工完成后，进行施工质量检验。

检验的内容包括接地电阻、接地电位差等。

必要时，可使用专用的检测仪器进行检测，确保施工质量符合规范要求。

7. 资料整理和归档：施工完成后，对施工过程和检测结果进行整理和归档，做好相关档案的保管工作。

四、施工注意事项在进行防雷接地施工时，需要注意以下几个要点：1. 施工规范：施工人员必须按照相关的规范和标准进行施工，确保施工质量符合要求。
