UPVC塑料排水管施工方案
一、工程概况
华中科技大学体育中心雨水系统包括重力雨水系统和虹吸式雨水系统，其中重力雨水系统地上部分采用硬聚氯乙烯管塑料管。卫生间排水（除埋地外）均采用硬聚氯乙烯管塑料管，粘结。主要集中在一层及二层东西两侧看台下。
二、施工准备
1、材料要求：
硬聚氯乙烯管塑料管内外表层应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致，直管段挠度不大于1%。管件造型应规矩、光滑、无毛刺。承口应有梢度，并与插口配套。管材为UPVC硬聚氯乙烯管，所用粘结剂应是同一厂家的配套产品，应与卫生器具连接相适宜，并有产品合格证及说明书。
2、主要机具：手锯、平面锉刀、毛刷、卷尺、水平尺。
3、作业条件：
（1）、根据施工图纸编制的管材、管件、辅料计划按质量要求备齐。
（2）室内排水管道和管件按施工图纸和建筑物结构实际情况先进行实物排列，经核实各部位标高、位置、甩口尺寸以及与其它管道间矩确实准确无误。
（3）楼层内排水管道的安装，应与结构施工隔开一～二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
三、操作工艺

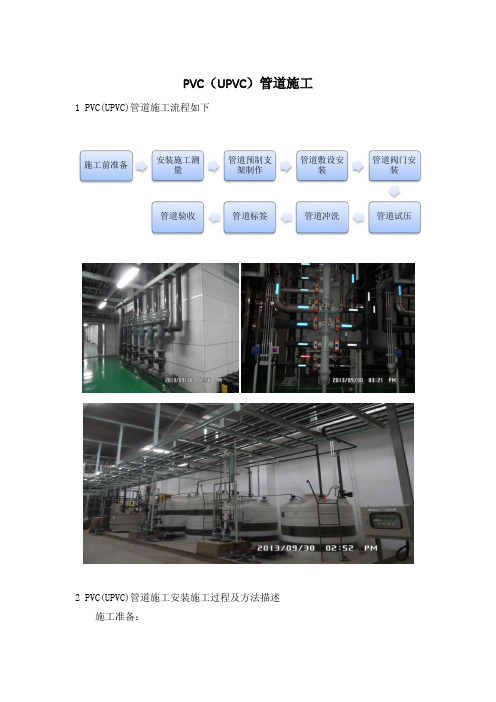

1、工艺流程：
2、安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
3、预制加工：
（1）、根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。硬聚氯乙烯管的切断可用各种割管机或手工锯进行，断口要平齐。承插连接前，断口用锉刀或刮刀除掉内外飞刺，外棱锉出15O～30O坡口，坡口厚度宜为管壁厚度的1/3～1/2，长度一般不小于3㎜，坡口完成后，应将残屑清除干净。粘接前应对承插口先承插一下，试验其松紧度。承口深度不得全部插入，一般为承口的3/4深度，在其表面划出标记，管端插入的深度不得小于下表的规定。
塑料管材插入管件承口深度
管子外径（㎜）40 50 75 110 160
管端插入承口深度（㎜）25 25 40 50 60
（2）试插合格后，用棉丝将承插口需粘接部位的水分、灰尘擦拭干净，如有油污需用丙酮除掉。然后用毛刷蘸胶粘剂涂刷，先涂抹承口，再涂抹插口，粘合面上都要均匀涂到，粘合剂不宜过多，避免流挂，涂毕随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀。应使管端插入深度符合所划标记，并保证承插接口的直度和接口的位置正确，还应静置2～3分钟，防止接口滑脱。承插接口插接完毕后，应将挤出的胶粘剂用棉丝或干布蘸清洗剂擦试干净。多口粘接时应注意预留口方向。预制管段节点间误差不大于5㎜。
（3）、排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间矩不得大于4M。
4、立管安装
（1）、首先按设计坐标要求，将楼板洞预留或后剔。洞口尺寸不得过大，更不可损坏受力钢筋。按设计要求设置固定支架或支承件：
排水塑料管支吊架最大间距（单位：米）
管径（㎜）50 75 110 125 160
立管 1.2 1.5 2.0 2.0 2.0
横管0.5 0.75 1.10 1.30 1.6
（2）、将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。塑料管伸缩节必须按设计要求的位置和数量设置。复查上层洞口是否合格。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母和U型橡胶圈。安装时先将立管上端伸入一层楼板洞口内，垂直用力插入至标记为止。管端插入伸缩节处预留的间隙应为：夏季取5㎜～10㎜；冬季取15㎜～20㎜。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。塑料立管承口处外侧与饰面的距离应控制在20㎜～50㎜。然后将立管找正找直，并测量顶板距三通口中心是否符合要求。无误后即可由土建单位支模浇筑不低于楼板标号的细石混凝土堵洞，并将上层预留伸缩节封严。
5、横管安装
先将预制好的管段用铁丝临时吊挂，查看无误后剔出吊卡孔洞或复查预埋件是否合适。清除粘接部位的污物及水分，在承插口处涂抹粘接剂，用力推入预留管口。应迅速摆正位置，根据管段长度调整好坡度。合适后固定卡架，但卡箍不宜过紧，将各预留管口封闭和堵洞。
横管的直线管段，应按设计要求的距离设置检查口和清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设置在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200㎜，若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400㎜。在转角小于135O和污水横管上，应设置检查口和清扫口。
6、雨水管道安装
（1）、雨水斗与屋面连接处的构造需保证雨水能畅通的自屋面流入斗内，防水油毡弯折时应平缓（成钝角，并力求弯折次数最少），连接处不漏水。雨水斗下面的短管要牢固的固定在屋面下的承重结构上。
（2）、雨水斗的排水连接管与悬吊管的连接应采用45O三通或顺水三通。悬吊管要有不小于0.005的坡度，坡向立管。雨水立管距地面1.0M处也应设置检查口。
7、管道试验
（1）、排水管道安装完毕后，应对管道的外观质量和安装尺寸进行复核检查，无误后再做通球试验。
（2）、排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
四、成品保护
1、对已施工完毕的管道应在土建抹灰喷白前进行保护，可用旧报纸或塑料膜将管道扎好，防止污染管道外壁。
2、预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
3、预制好的管道要码放整齐、垫平、垫牢，不允许有用脚踩或物压，也不得双层叠放。
4、不许在安装好的托、吊管道上搭设架子或拴吊物品，管井内管道在每层楼板处要做钢支架固定。
5、管道通水时，应分开立管单独通水，防止由于人员少而造成跑水现象，污染了墙面和地面，通水前应事前清理堵物。
五、应注意的质量问题
1、管道接口时要将接口和管内的泥土及污物清理干净，甩口应封好堵严。卫生器具的排水口在未通水前应堵好。安装排水横管、水平干管及排出管应满足或大于最小坡度要求。管件装时应尽量采用45O三通或45O四通和90O斜三通、四通，排水立管与排出管端部的连接，应尽量采用两个45O弯头，以防管道造成堵塞。
2、管道安装前认真查管材、管件是否有裂纹等缺陷，防止施工完毕后进行灌水试验造成通水后管道漏水。
3、管道预制或安装时，接口处要保护好，强度不够时不能受到振动，防止产生裂纹而漏水。
六、安全注意事项
1、现场码放管子时，严禁超高堆放，并且不准人上去随意瞪踩。
2、进入施工现场应戴好安全帽，防止交叉施工时，高空落物伤人，高空作业时应检查脚手架及跳板是否牢固，防止瞪滑及踩探头板，必要的地方应装设护栏。
3、穿楼板的管道安装完毕，应及时进行堵洞，避免洞内掉落工具或杂物伤人。
4、管道系统各部分安装就位后，必须及时将其固定牢靠，至少要采取临时加固措施，以免掉下伤人。
5、在光线暗淡的地方进行施工时，必须要有行灯照明设备，且电压不能超过36V。
6、塑料管粘剂及丙酮等清洁剂均属易燃物品，在存放和使用过程中，必须远离火源和电源，粘接安装塑料管的室内严禁明火。粘接剂的瓶盖应随用随开，不用时应立即盖紧，严禁非操作人员使用。
7、塑料管粘接时，应保持室内空气流通，不得密闭。操作人员应站在上风处，并配戴防护手套、防护眼睛和口罩等，避免眼睛和皮肤同粘接剂直接接触。
七、应具备的质量记录
1、材料出厂合格证及进场验改记录。
2、排水干管预检记录。
3、排水支管预检记录。
4、排水管道灌水记录。
5、排水系统通水记录。
6、横干管通球记录。
