汽车车身结构设计技术与方法3.4.1 车身结构设计断面的确定与定位-由断面设计硬点驱动的车身结构设计车身包括金属车身及内外饰件,金属车身又包括白车身和封闭件, 即车身包括CLOSURE封闭件(车门,前后罩板,前后盖(门),玻璃和前、后保险杠), 白车身BIW(BODY IN WHITE) , 内外饰件和车身附件。

白车身(BODY IN WHITE)是除车门、前后翼子板(罩板)、玻璃、前后盖(门)、前后保险杠和内外饰件外的其他金属车身件的统称. 详见如下各图及如下各项内容。

依照3.1,3.2,3.3章节的设计方法，进行车身结构设计如下：a)左/右前车门总成的设计〔包括前车门内板、外板、车门铰链、玻璃升降器等的设计〕b)左/右后车门总成的设计〔包括后车门内板、外板、车门铰链、玻璃升降器等的设计〕c)左/右侧围总成的设计d)驾驶舱前围总成的设计e)顶盖总成的设计f)地板总成的设计g)前舱盖板的设计h)后行李箱盖或后背门的设计i)前上下横梁及前灯架设计j)后围横梁及灯架设计k)发动机舱结构设计l)驾驶舱与行李舱隔板及梁的设计m)其他零部件系统设计图3.4.1 将车身设计断面的分类与编号图3.4.2 基于参考车型的BENCHMARK断面的断面设计图3.4.3 选定车身密封断面的设计方案车身结构设计的步骤与过程如下所述:图3.4.5 建立benchmark车型白车身数字化原型车设计建模造型面硬点3.4.2 开闭件设计开闭件(CLOSURE)一样包括4门2盖或5门1盖(两厢有后尾门汽车)。

1、车门设计车门外板设计是依照光顺好的整体造型面和车门轮廓线的切割面片基础上加上周边翻边和门锁等特点后的车身零件. 分缝线通过两种方法获得(a)一样先将汽车内外外观面整体造型面光顺到A级曲面(CLASS A), 同时将造型边界线投影到XZ铅垂平面后光顺到A级曲线, 然后采纳该投影的边界线投影到光顺好的A级大造型面上与造型面相交获得的边界线,该交线理论上确信也是A级曲面。

轿车车身的设计及开发流程说明书第一章：轿车车身设计要素轿车车身设计要素，亦是从事车身设计工作时，设计人员所必须考虑的方面和重点解决的关键技术，是提高车身设计质量的关键容。

全面掌握、研究和应用车身的设计要素，是设计人员应具备的基本技能。

从现代轿车车身设计的角度出发，汽车产品的设计要素主要表现在如下几个方面：1．车身外形设计方面⑴车身空气动力特性要素⑵车身尺寸确定的人体尺寸要素⑶车身外形设计、饰造型的美学要素⑷外形的结构性和装饰的功能性要素2．车身室布置设计方面⑴人体工程要素，包括人体尺寸、人体驾驶和乘坐姿势、人体操纵围、人眼视觉和视野、人车视野、人体运动特征、人体的心理感觉等。

⑵车身部设计的安全保护要素。

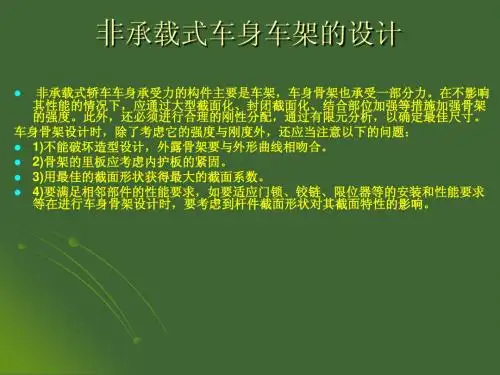

3．车身结构设计方面⑴结构设计的强度、刚度要求；⑵轻量化设计要素，包括结构合理性和合理选材；⑶结构设计的安全性要素⑷车身防腐蚀设计设计要素⑸车身密封性设计要素⑹结构设计的制造工艺性要素4．产品开发方面⑴产品开发的市场性要素；⑵系列化产品发展要素；⑶生产、工艺继承性要素。

第二章：整车开发流程随着汽车设计技术及手段的发展特别是现代工程技术方法的飞速进步，日益成熟的CAD/CAE/CAM一体化产品开发技术在轿车车身设计领域的应用，轿车设计方逐步由传统的设计方法向着以大大缩短产品开发周期和提高产品设计精度方面转变。

一般来说，整车开发时间为三年，由于市场竞争的日趋激烈，为抢夺有限的市场资源，整车开发时间逐渐缩短，更新换代非常平凡，稍微大一点的公司每年基本上要推出1款新车，有些汽车生产公司一年还有好几辆，以前的开发流程已经不能满足现代社会汽车设计的要求，根据最新的时间概念，设计一款全新的轿车，从项目成立到小批量生产，最快的大概只需18个月的时间了。

一、第一项目开发流程图：从时间的需求角度来说，大致时间安排如下（从立项日开始）：天天30天75天120天140天190天240天310天360天480天500天540天600天二、第二项目开发流程图：从主要节点出发注：此处Test/试验包括一下部分（当然，这些试验不可能在较短的时间完成）：1．安全气囊的匹配试验2．电喷系统、ABS、匹配试验3．排气系统、悬挂系统、转向、制动等系统匹配试验4．整车碰撞试验，国家强检及3C认证试验5．相关零部件的性能、寿命试验第三章：项目开发流程1、项目策划阶段1.1在项目概念批准之前，项目经理应协助销售公司市场部做好市场调研，提交《新产品市场调研报告》。

武汉理工大学硕士学位论文汽车车身造型与结构分析姓名：张德超申请学位级别：硕士专业：车辆工程指导教师：邓楚南;乐玉汉20060401赛中取得成就，其中在蒙特卡洛汽车赛中三次夺魁，在无数次环形路车赛中获胜。

这种“迷你”车车轮直径只有２５．４厘米，铁质发动机的功率又比别的汽车小得多，它怎么可能在比赛中把保时捷、富豪、福特等汽车甩在后面呢？它的秘密来自于技术优势：巧妙的重心分布及适当的轴距和轮距。

４０年后的今天仍然流行微型车，但曾经有许多人试图使这种小车有一种“现代化的式样”而改进它原来的设计，结果都没有成功。

这是因为从一开始艾西贡尼斯就将“迷你”车的设计考虑得十分周密，无懈可击。

同时，人们根据微型车的方案生产出各式各样新型的与之竞争的汽车，除少数生产传统名牌汽车和豪华型汽车的公司外，几乎所有公司都模仿了“迷你”车的设计，微型轿车也正成为汽车家族的重要成员。

下面是宝马公司的“迷你”名牌轿车。

２．２．９概念车概念车的展示，是世界各大汽车公司借以展示其科技实力和设计观念的最重要的方式。

因而概念车也是艺术性最强、最具吸引力的汽车。

概念车是汽车中内容最丰富、最深刻、最前卫、最能代表世界汽车科技发展和设计水平的汽车。

按国际惯例解释，概念车有两个大特点：其一是指汽车设计师对自己设计的产品处于一个构思阶段，即已经具备一种结构化和全面的思维轮廓，在汽车设计方法上，我们常称为设计主意的生成；其二是对这种构思，还应当进行必要的可行性研究论证，对产品开发的目的、市场预测、目标成本、营销竞争力、产品设计和试制总进度等做好工作。

在洛杉矶车展的“洛杉矶概念车设计大赛”单元上，世界各大汽车集团集中展出了一系列代表当今世界最新汽车生产技术潮流的概念车，汽车设计者们在向全世界展示成果的同时，也让消费者们在第一时间触摸到汽车发展趋势的跳动脉搏。

ＳｃｉｏｎＥｘｉｌｅ丰田Ｃａｌｔｙ设计研发中心设计的，面向喜欢滑雪场、海滨及夜间外出等一Ｅｔ游的人群。

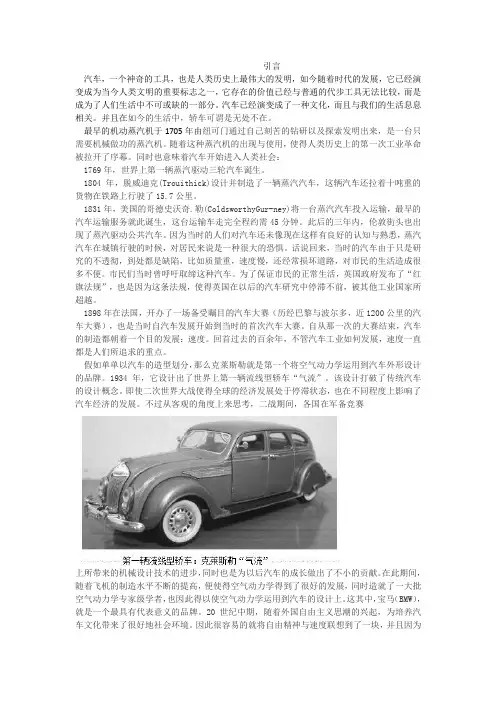

引言汽车，一个神奇的工具，也是人类历史上最伟大的发明，如今随着时代的发展，它已经演变成为当今人类文明的重要标志之一，它存在的价值已经与普通的代步工具无法比较，而是成为了人们生活中不可或缺的一部分。

汽车已经演变成了一种文化，而且与我们的生活息息相关。

并且在如今的生活中，轿车可谓是无处不在。

最早的机动蒸汽机于1705年由纽可门通过自己刻苦的钻研以及探索发明出来，是一台只需要机械做功的蒸汽机。

随着这种蒸汽机的出现与使用，使得人类历史上的第一次工业革命被拉开了序幕。

同时也意味着汽车开始进入人类社会：1769年，世界上第一辆蒸汽驱动三轮汽车诞生。

1804年，脱威迪克(Trouithick)设计并制造了一辆蒸汽汽车，这辆汽车还拉着十吨重的货物在铁路上行驶了15.7公里。

1831年，美国的哥德史沃奇.勒(ColdsworthyGur-ney)将一台蒸汽汽车投入运输，最早的汽车运输服务就此诞生，这台运输车走完全程约需45分钟。

此后的三年内，伦敦街头也出现了蒸汽驱动公共汽车。

因为当时的人们对汽车还未像现在这样有良好的认知与熟悉，蒸汽汽车在城镇行驶的时候，对居民来说是一种很大的恐惧。

话说回来，当时的汽车由于只是研究的不透彻，到处都是缺陷，比如质量重，速度慢，还经常损坏道路，对市民的生活造成很多不便。

市民们当时曾呼吁取缔这种汽车。

为了保证市民的正常生活，英国政府发布了“红旗法规”，也是因为这条法规，使得英国在以后的汽车研究中停滞不前，被其他工业国家所超越。

1898年在法国，开办了一场备受瞩目的汽车大赛（历经巴黎与波尔多，近1200公里的汽车大赛），也是当时自汽车发展开始到当时的首次汽车大赛。

自从那一次的大赛结束，汽车的制造都朝着一个目的发展：速度。

回首过去的百余年，不管汽车工业如何发展，速度一直都是人们所追求的重点。

假如单单以汽车的造型划分，那么克莱斯勒就是第一个将空气动力学运用到汽车外形设计的品牌。

1934年，它设计出了世界上第一辆流线型轿车“气流”。

毕业设计（论文）（说明书）题目：汽车车身结构与设计姓名：、、、、编号：、、、、、、、、、、技术学院年月日、、、、技术学院毕业设计（论文）任务书姓名、、、、专业汽车运用技术任务下达日期年月日设计（论文）开始日期年月日设计（论文）完成日期年月日设计（论文）题目：汽车车身结构与设计A·编制设计B·设计专题（毕业论文）指导教师、、、、系（部）主任、、、、、年月日、、、、技术学院毕业设计（论文）答辩委员会记录机械工程系汽车运用技术专业，学生、、、、于年月日进行了毕业设计（论文）答辩。

设计题目：汽车车身结构与设计专题（论文）题目：汽车车身结构与设计指导老师：、、、、答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定，给予学生、、、、毕业设计（论文）成绩为。

答辩委员会人，出席人答辩委员会主任（签字）：答辩委员会副主任（签字）：答辩委员会委员：，，，，，，、、、、技术学院毕业设计（论文）评语第页毕业设计（论文）及答辩评语：业设计说明书（论文）摘要随着中国加入世界贸易组织，中国的汽车工业开始融入全球的竞争之中，入世成为中国汽车工业的巨大推动力量，使它的发展进入了一个全新的时期同时，也将面临严峻的考验。

在如此激烈的市场竞争中，若想占有一席之地，就必须具有过硬的产品质量，先进的技术水平，才能不断地发展自己，巩固自己，才能适应新形式的需要，在发展中立于不败之地，因此，如何在设计阶段提高车身制造质量在当前就显得尤为重要。

本文就目前的汽车车身的发展现状，进行有关车身的探讨和研究，并从车身造型演变及发展现状，车身概述，车身外形的设计方法等方面对汽车车身进行了阐述和分析，并进行了相关的设计与构思。

以期达到对汽车车身更好的探讨和理解。

关键词：车身概述，发展现状，车身设计,功能设计论文类型：毕业设计ABSTRACTWith China's accession to the World Trade Organization, China's auto industry began to integrate into the global competition among the WTO to become a huge driving force for China's auto industry, it's development has entered a new period, but also will face a severe test . In such a fierce market competition, if you want a place to be with excellent product quality, advanced technology in order to continue to develop their own, to consolidate themselves in order to adapt to new forms of need, in an invincible position in the development of Therefore, how the body manufacturer in the design phase to improve the quality of the current is particularly important. In this paper, the development of the current status of the car body, and the relevant body of research and development from the evolution and status of body shape, body outlines, body shape design methods, are described on the car body and analysis, and the correlations The design and concept. To achieve a better body of the car and understanding.KEY WORDS:Body outlines, development status, body design, accessories design Dissertation Type:Graduation目录第1章绪论 (5)1.1 汽车造型的演变及发展现状 (5)1.1.1 马车型汽车 (5)1.1.2 箱型汽车 (6)1.1.3 甲壳虫型汽车 (6)1.1.4 船型汽车 (6)1.1.5 鱼型汽车 (6)1.1.6 楔形汽车 (7)第2章汽车车身概述 (9)第3章汽车车身外形设计方法综述 (12)3.1 传统手工设计方法简介 (12)3.2 现代车身设计方法简介 (13)第4章当代汽车车身设计浅析 (16)4.1 车身的内部设计 (16)4.2 车身的外部造型设计 (16)4.3 车身设计安全性很重要 (17)第5章车身设计流程与技术探索 (18)5.1 车身制造技术的发展 (18)5.2 白车身外观品质的研究方法 (19)5.2.1 外观公差的标定 (19)5.2.2 适用制造公差的程序 (21)5.3 容差分配理论 (21)5.3.1 概念 (21)5.3.2 理论基础 (22)5.3.3 容差分配的范围 (22)5.3.4 容差分配的计算方法 (23)5.3.5 容差分配的作用 (23)5.4 零件制造公差的设定 (23)5.4.1 宗旨 (23)毕业设计说明书（论文）5.4.2 适用范围 (23)5.5 移动公差的设定 (23)5.5.1 宗旨 (23)5.5.2 移动公差的含义 (24)5.5.3 适用范围 (24)5.5.4 决定移动公差(设定移动公差范围) (24)5.6 制造基准的定位方案研究 (24)5.6.1 制造基准的含义 (24)5.6.2 适用范围 (24)5.6.3 对制造基准的分析方法 (24)5.6.4 所需资料 (25)第6章轻型车身的功能设计 (26)第7章结论 (31)参考文献 (32)致谢 (33)第1章绪论1.1汽车造型的演变及发展现状一部好的汽车特别是高档次的轿车给人们的第一印象即是它的外表汽车车身,因而其背后的汽车车身制造工程技术尤为重要。

汽车车身结构与设计复习思考题第一章车身概论1．现代汽车车身有何特点？车身的特点：10、是使生产工艺、壳体力学、人体工程学、工业设计、材料学、运输学、心理学、经济学、销售学等众多各不相同的学科紧密地联系在一起的工业产品，是技术与艺术相结合的产物；0、车身的发展取决于科学技术水平和物质技术条件；30、与人们的生活、生产密切相关：舒适性；货物完整性；保护乘员安全。

40、汽车的更新换代，关键在车身；50、车身是汽车工业中一个最年轻而又发展迅速的分支；60、整车生产能力的发展取决于车身的生产能力，汽车的更新换代在很大程度上决定于车身；70、对销售和用户心理有着极其重要的影响；80、技术密集型和劳动密集型相结合的产品。

2．为什么说汽车是技术密集型、资金密集型和劳动密集型产品？技术密集型——大量采用最尖端技术，机械化、自动化程度很高——自动加工、装配线、机械手、机器人等；劳动密集型——相当一部分仍需手工完成——车身钣金件的手工打磨、补焊、涂胶、内饰及附件装配等。

3．车身对汽车性能有哪些影响？车身对整车性能的影响主要有以下几方面：1决定整车装载质量的大小——运输能力的高低2、决定整车的整备质量Go（自重）和造价3、影响整车的动力性和燃油经济性4、车身形状与汽车的气动阻力密切相关5、车身形状影响汽车高速行驶的稳定性6、影响客车的乘卧舒适性、操纵舒适性7、与行驶安全密切相关 8、与整车宜人性密切相关（除舒适性外）9、影响整车的通过能力4．汽车诞生120多年来轿车车身经历了什么样的发展历程？其设计技术的发展趋势主要体现在哪些方面？第一辆汽车计师全力以赴解决动力、传动装置和操纵机构,配上了当时最现代化的门、窗等→现代车身开始出现。

马车型汽车,车身由原来的敞开式改为封闭式，其舒适性、安全性都有很大提高。

箱型汽车，运用大型冲压件组成带门洞的全金属车身。

甲壳虫型汽车，接触点焊技术开始用于车身连接，从而改进了车身的连接方式→降低了劳动量，消除了以往薄板焊接变形现象。
