大工14春《计算机网络实验(二)》实验报告

大连理工大学本科实验报告课程名称：计算机网络实验学院（系）：电信学部专业：自动化班级：学号：学生姓名：2014年11月23日大连理工大学实验预习报告学院（系）：专业：班级：姓名：学号：组：___实验时间：实验室：实验台：指导教师签字：成绩：实验一：网络硬件环境准备实验一、实验目的和要求准备计算机网络实验所用到的计算机、网络设备和工具。

二、实验设备1.网络传输介质在网络中，信息是通过传输介质来传送的，常用的网络传输介质有三种：①金属导体，用电流变化传输信息。

如同轴电缆、双绞线等。

②光纤，用光波传输信息。

如透明玻璃为介质。

③不需要物理连接，用电磁波的辐射传输信息。

如无线电、微波、卫星等。

本实验采用超5类非屏蔽双绞线（UTP）做网络传输介质进行网络连接，最高数据传输速率是100Mbps。

双绞线具有抗干扰性能好、布线方便、价格低、全双工的特点。

适用于较短距离的电话系统和局域网系统。

2.网卡网络接口卡（NIC）也被称为网络适配器，是一种连接设备。

它能够使工作站、服务器、打印机或其他节点通过网络传输介质接收并发送数据。

首先要给PC机装上网卡，打开机箱，把网卡插在白色的PCI插槽里；然后开机，装上驱动程序；网络传输介质的连接器（如双绞线的RJ-45连接器）插入网卡的连接器接口。

三、实验内容制作实验用的双绞线制作两端使用EIA/TIA568B同一标准的正线。

大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___实验时间：实验室：实验台：指导教师签字：成绩：实验一：网络硬件环境准备实验一、实验目的和要求见预习报告二、实验原理和内容见预习报告三、主要仪器设备双绞线，网线头，电缆测试仪子母机，钳子。

四、实验步骤与操作方法1.制作实验用的双绞线；制作两端使用EIA/TIA568B同一标准的正线。

2.按照线色排好理直、剪齐,能清楚的看到8个线头整齐的顶到最前位置,套管推过止口位置；然后压紧。

3.逐根线检测五、实验结果与分析根据电缆测试仪子母机显示情况，制作一根八根线全部正常的网线六、讨论、建议、质疑大连理工大学实验预习报告学院（系）：专业：班级：姓名：学号：组：___实验时间：实验室：实验台：指导教师签字：成绩：实验二：对等网络的建立实验一、实验目的和要求对于电脑数量不多、网络的安全性要求不高的局域网来说，拿出一台独立的电脑来做服务器是比较浪费的，可以采用对等式的网络结构。

计算机网络实验报告实验一网络基本知识任务1:网络配置及网络资源共享【实验目的】1. 了解网络基本配置中包含的协议、服务和基本参数2. 掌握Windows XP 系统环境下网络组件的安装和卸载方法3.掌握Windows XP 系统环境下共享目录的设置和使用方法【实验环境】计算机操作系统： Win dows XP with SP3 ；网络环境：禾U 用以太网交换机构造局域网环境。

【实验重点及难点】重点：共享目录的设置和使用方法，以及不同用户不同访问权限的设置。

【实验内容】一、参看所在机器的主机名称( Host Name )和网络参数，了解网络基本配置中包含的协议、服务和基本参数。

右键单击“网络邻居”，选择“属性”，打开“网络连接”窗口。

右键单击本地连接”，选择“属性”，打开“本地连接属性”对话框。

然后再双击“ In ternet 协议(TCP/IP) ”，可以查看IPv4协议的配置信息。

在“本地连接属性”对话框中单击安装”按钮，可以安装“客户”、“服务”及“协议”三种类型的网络组件。

属性”，在“系统属性”的“计算机名”选项卡中，可以查看计右键单击我的电脑”，单击算机名。

计算机名称：dq25 工作组：WORKGROUP子网掩码：255.255.255.0 默认网关：192.168.0.254 DNS 服务器：202.112.144.65 DNS 服务器：202.112.144.30网络组件的安装和卸载方法在系统面板中选择“添加或删除程序”，选择“添加/删除Windows 组件”，可以选择相应的组件（比如实验二中需要用到的IIS ），并点击详细信息，选择需要的组件，按照提示操作即可。

三、设置和停止共享目录1、设置共享目录。

（对E:\share 目录设置共享权限）首先检查计算机“工具”栏下的“文件夹选项”设置中，“查看”选项卡的“高级设置”中，“使用简单文件夹共享（推荐）” 一项不被选中。

选中E:\share 文件夹，单击鼠标右键，在出现的快捷菜单中选择共享和安全”（也就是文件夹属性的“共享”标签页）。

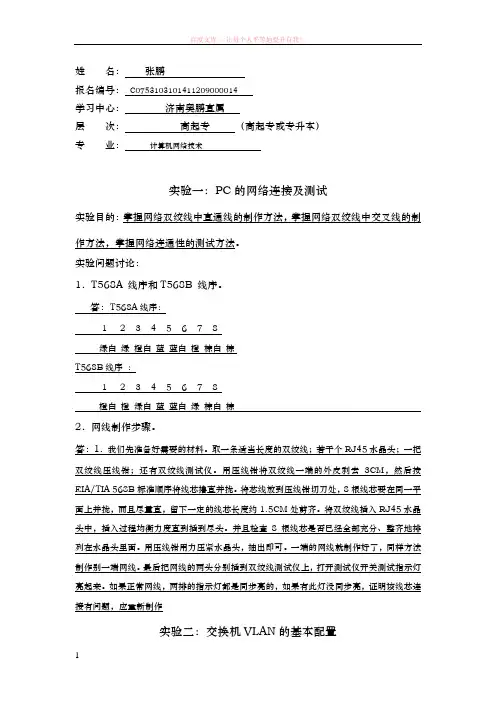

姓名：张鹏报名编号：C0753103101411209000014学习中心：济南奥鹏直属层次：高起专（高起专或专升本）专业：计算机网络技术实验一：PC的网络连接及测试实验目的：掌握网络双绞线中直通线的制作方法，掌握网络双绞线中交叉线的制作方法，掌握网络连通性的测试方法。

实验问题讨论：1．T568A 线序和T568B 线序。

答：T568A线序：1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序：1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕2．网线制作步骤。

答：1.我们先准备好需要的材料。

取一条适当长度的双绞线；若干个RJ45水晶头；一把双绞线压线钳；还有双绞线测试仪。

用压线钳将双绞线一端的外皮剥去3CM，然后按EIA/TIA 568B标准顺序将线芯撸直并拢。

将芯线放到压线钳切刀处，8根线芯要在同一平面上并拢，而且尽量直，留下一定的线芯长度约1.5CM处剪齐。

将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。

并且检查8根线芯是否已经全部充分、整齐地排列在水晶头里面。

用压线钳用力压紧水晶头，抽出即可。

一端的网线就制作好了，同样方法制作别一端网线。

最后把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。

如果正常网线，两排的指示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作实验二：交换机VLAN的基本配置实验目的： 1.掌握交换机在网络中的作用及交换机设备的选型2. 掌握交换机的工作原理3.掌握windows下超级终端的配置方法4 掌握交换机的基本配置方法，了解各配置命令对的作用。

实验问题讨论：1．哪些命令是将Switch B的1-6号端口划分到VLAN2？答：Switch(Config)Interface Range Fa 0/1 - 6或者Switch(Config)Interface Range Fa 0/1,0/2,0/3, 0/4-0/6 然后Switch(Config-if-range)Switchport Access Vlan 22．4台PC机之间能够ping通吗？请写出结果及其原因。

大工春计算机网络实验实验报告Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】姓名：报名编号：学习中心：层次：专升本（高起专或专升本）专业：网络工程实验一：交换机的登录与配置实验目的：1、掌握Console口登录交换机和使用Telnet方式登录交换机的方法；2、Comware平台的基本使用。

实验问题讨论：1．使用Telnet方式登录交换机：(1)在交换机上做出必须的预先配置，例如配置交换机的IP地址和子网掩码，配置登录交换机的用户密码，配置登录用户的权限级别等。

请把你为完成这些预先配置所执行的配置命令写到实验报告中。

答：配备IP：<Quidway>sytem→<Quidway>interfaceVLAN-interfacel→配置权限：<Quidway>user-inerfacevty04→[QW-vi-vty0-4]authentication?→[QW-vi-vtu0-4]setauthenticationsample123456→[QW]userprivilege3(2)配置PCA的IP地址和子网掩码，注意要把PCA的IP地址与交换机的IP地址设在同一网段。

请把你所做的配置写到实验报告中。

答：将PC机IP实验二：交换机VLAN间路由配置实验实验目的：1、掌握交换机VLAN间路由的配置方法；2、掌握VLAN间路由配置命令。

实验问题讨论：1．“resetsaved-configuration”命令和“reboot”命令的功能是什么？答：“reset?saved-configuration”命令的功能是擦除旧的配置文件。

“reboot”命令的功能是用来复位单板。

2．SwitchA中VLAN1的端口都包括哪几个端口VLAN2的端口包括哪几个端口VLAN3的端口都包括哪几个端口答：VLAN1:Fa0/1-6和Fa0/9-24VLAN2:Fa0/7?VLAN3:Fa0/8实验三：路由器的登录与基础配置实验目的：1、掌握路由器两种登录方式；2、掌握路由器基础命令功能。

姓名：报名编号：学习中心：层次：（高起专或专升本）专业：实验一：交换机的登录与配置实验目的：Conware平台的基本使用；掌握Console口登录交换机和Telnet方式登录交换机的方法。

实验问题讨论：1．使用Telnet方式登录交换机：(1) 在交换机上做出必须的预先配置，例如配置交换机的IP地址和子网掩码，配置登录交换机的用户密码，配置登录用户的权限级别等。

请把你为完成这些预先配置所执行的配置命令写到实验报告中。

答：（1）配置交换机的IP地址和子网掩码：<H3C]>system[H3C]interface vlan-interface 1[Quidway-Vlan-interface1]ip address 192.168.0.2 255.255.255.0（2）配置用户远程登录口令和权限：[H3C]]user-interface vty 0 4[H3C]-ui-vty0-4]authentication-mode passward[H3C]-ui-vty0-4]set authentication password simple 123456[H3C]-ui-vty0-4]user-role level-15(2) 配置PC A的IP地址和子网掩码，注意要把PC A的IP地址与交换机的IP 地址设在同一网段。

请把你所做的配置写到实验报告中。

交换机:192.168.0.2 ; PC机:198.168.0.3实验二：交换机VLAN间路由配置实验实验目的：掌握VLAN间路由配置命令。

掌握交换机VLAN间路由的配置方法。

实验问题讨论：1．“reset saved-configuration”命令和“reboot”命令的功能是什么？Reset saved-configuration on功能：删除设备储存介质中保存的下次启动配置文件；reboot 功能：重启设备。

2．Switch A中VLAN1的端口都包括哪几个端口？VLAN2的端口包括哪几个端口？VLAN3的端口都包括哪几个端口？VLAN1包括端口1-8;VLAN2包括端口9-16；VLAN3包括端口17-24.实验三：路由器的登录与基础配置实验目的： 1.掌握路由器命令行的基础操作。

姓名：报名编号：学习中心：层次：专升本（高起专或专升本）专业：计算机科学与技术客观题：谈谈你对本课程学习过程中的心得体会？计算机网络课程的学习，让我对计算机网络有了一个比较透彻的了解，对于网络通信，局域网与广域网的区别，以及网络通信的各种协议，交换机的配置防火墙策略的配置等等这些都开拓了我的眼界丰富了我对计算机网络的认识，在学习过程中我通过边看视频边记笔记并积极的动手操作配置交换机配置路由器分配IP设置端口等等从理论到实践全方位的提高我的计算机水平。

希望今后可以更多的学习接触计算机网络相关的知识。

实验一让我 1.交换机的基本原理，2. 掌握Console口登录交换机和使用Telnet方式登录交换机的方法 3. Comware平台的基本使用实验二 1.掌握交换机VLAN间路由的配置方法。

2.掌握VLAN间路由配置命令。

实验三 1.掌握路由器的两种登录方式， 2.掌握路由器的基础命令功能实验四 1.了解广域网PPP协议原来 2. 掌握PAP验证的基本配置实验五 1.两台路由器间广域网PPP协议CHAP验证的基本配置实验一：交换机的登录与配置实验目的：1.交换机的基本原理，2. 掌握Console口登录交换机和使用Telnet 方式登录交换机的方法 3. Comware平台的基本使用实验问题讨论：1．使用Telnet方式登录交换机：(1) 在交换机上做出必须的预先配置，例如配置交换机的IP地址和子网掩码，配置登录交换机的用户密码，配置登录用户的权限级别等。

请把你为完成这些预先配置所执行的配置命令写到实验报告中。

第一步：配置交换机的IP地址和子网掩码。

<H3C>system[H3C]interface vlan-interface 1[H3C-vlan-interface1]ip address 192.168.0.2 255.255.255.0第二步：配置用户远程登录口令和权限[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password[H3C-ui-vty0-4]set authentication password simple 123456[H3C-ui-vty0-4]user privilege level 3(2) 配置PC A的IP地址和子网掩码，注意要把PC A的IP地址与交换机的IP 地址设在同一网段。

计算机网络实验报告姓名学号专业班级指导教师毛绪纹2017.12实验2-1 PPP 与 PPPoE 学习实验配置说明该实验主要用于观察PPPoE和PPP的数据封装格式。

其中，PC1到ISP1段的链路使用PPPoE，ISP1已经配置为PPPoE服务器。

ISP1和ISP2之间的链路使用PPP。

实验目的了解PPP协议的封装格式。

了解PPPoE协议的封装格式。

实验步骤任务：观察PPP协议和PPPoE协议的数据封装格式步骤1：准备工作单击主窗口右下角 Realtime 和 Simulation 模式切换按钮数次，直至交换机指示灯呈绿色步骤2：建立PPPoE连接单击拓扑图中的 PC1，在弹出窗口中单击 Desktop 选项卡，选择桌面上的 Command 工具，在其中输入 ipconfig 命令查看 PC1 的 IP 地址信息， PC1 在初始状态下并未配置 IP 地址。

选择 PPPoE 拨号工具，在弹出窗口中输入拨号信息，即用户名（User Name）和密码（Password）：ISP1 预设了两个用户名，分别为 user 和 admin，密码与用户名相同。

输入拨号信息后单击 Connect 按钮，建立 PPPoE 连接。

关闭 PPPoE 拨号窗口，重新打开Command 工具，输入 ipconfig 命令查看 PC1 是否获取到 IP 地址。

如已获取到 ISP1 预设的地址池范围内的 IP 地址，则表示 PPPoE 拨号成功。

步骤3：添加并捕获数据包进入 Simulation（模拟）模式。

设置 Event List Filters（事件列表过滤器）只显示 ICMP 事件。

单击 Add Simple PDU（添加简单PDU）按钮，在拓扑图中添加PC1 向 PC2 发送的数据包。

单击 Auto Capture/Play（自动捕获/播放）按钮捕获数据。

此时PC1 上出现信封图标，并在信封图标上闪烁“√”图标。

此时可再次单击 Auto Capture/Play（自动捕获/播放）按钮停止捕获数据包。

姓名：xxxx报名编号： C0xxxxxxxx014学习中心： xxxxxx奥鹏学习中心x层次：专升本专业：网络工程实验一：交换机的登录与配置实验目的：1、使用Telnet方式登录交换机2、配置PC的地址和子网掩码实验问题讨论：1．使用Telnet方式登录交换机：(1) 在交换机上做出必须的预先配置，例如配置交换机的IP地址和子网掩码，配置登录交换机的用户密码，配置登录用户的权限级别等。

请把你为完成这些预先配置所执行的配置命令写到实验报告中。

1、配置交换机的IP地址和子网掩码<H3C>system[H3C] interface vlan-interface 1[H3C-vlan-interface1] ip address 192.168.0.2 255.255.255.0[H3C-vlan-interface1] quit2、配置用户远程登录口令和权限[H3C] user-interface vty 0 4[H3C-ui-vty0-4] authentication-mode password[H3C-ui-vty0-4] set authentication password simple 123456[H3C-ui-vty0-4] user privilege level3(2) 配置PC A的IP地址和子网掩码，注意要把PC A的IP地址与交换机的IP 地址设在同一网段。

请把你所做的配置写到实验报告中。

ip address 192.168.0.3 255.255.255.0实验二：交换机VLAN间路由配置实验实验目的：1、掌握交换机VLAN间路由的配置方法2、掌握VLAN间路由配置命令实验问题讨论：1．“reset saved-configuration”命令和“reboot”命令的功能是什么？“reset saved-configuration”：删除设备存储介质中保存的下次启动配置文件Reboot：重启设备命令2．Switch A中VLAN1的端口都包括哪几个端口？VLAN2的端口包括哪几个端口？VLAN3的端口都包括哪几个端口？VLAN1端口包括E0/1 to E0/8VLAN2端口包括E0/9 to E0/16VLAN3端口包括E0/17 to E0/243．哪些命令是将Switch B的24个端口划分到三个VLAN？vlan 2port Ethernet 1/0/7 to Ethernet 1/0/12Vlan 3Port Ethernet 1/0/13 to Ethernet 1/0/24其他端口为默认为VLAN14．4台PC机的缺省网关的IP地址分别是什么？缺省网关：PCA缺省网关:210.30.101.254PCB缺省网关: 210.30.102.254PCC缺省网关:210.30.103.254PCD缺省网关:210.30.104.2545．4台PC机之间能够ping通吗？请写出结果及其原因。
