D型滤池的介绍
D 型滤池的介绍1、D 型滤池的过滤工艺流程以上为D D 型滤池共有6D 型滤池初滤阀、3为D 5为D 型滤池反冲洗排污阀、6为D 型滤池出水阀。
以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
预处理一般采用传统工艺，现在采用较多的一般是折板加斜管，如果原水浊度高的还可以采用水力循环澄清池。
2、D 型滤池的工作过程D 型滤池的工作过程分为过滤、反冲洗过程和初滤过程。
2.1、D 型滤池的过滤过程在过滤过程中，只有原水进水阀1和滤池出水阀6是开启的，其余阀门都是处于关闭状态的。
2.2、反冲洗过程反冲洗过程分三步，分别是气冲、气水混冲和水冲。
进入滤池底部，由长柄滤头喷出，将滤料托起、冲散，滤料上附着的杂质通过气泡与滤料之间的摩擦、滤料之间的碰撞以及水流的剪切力的作用清洗下来并悬浮于水中，被表面扫洗水冲入排水槽中。
此过程只有反冲洗进风阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！一般1—3分钟。
分配暗渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，表面扫洗仍继续进行。
此过程只有反冲洗进风阀3、反冲洗进水阀4和反冲排污阀5是打开的，其余的阀门都处于关闭状态。
此时，原水进水阀处于微开状态，以保证被处理水进来确保表面扫洗的工艺功能。
表面扫洗的工艺是把滤池上的死角里的脏物通过表面扫洗的推力带到排污渠里。
一般10—15分钟。
关闭状态！此过程主要是通过干净水流对滤料进行漂洗，同时把滤料上的悬浮脏物排到排污渠中。
此时表面扫洗继续存在。
一般1—3分钟。
态！此过程主要是因为开始过滤时的出水水质不合格，所以就把这部分水叫初滤水，当做废水排出。
一般1—3分钟。
初滤完后进入过滤过程，进行下一个循环。
3、D型滤池的过滤工艺参数过滤滤速：19-26 m/h反冲洗水冲强度：qw=5-6L/ s.m2,反冲洗气水冲强度：水冲qw=5-6L/ s.m2,气冲qa=20-25L/ s.m2表面扫洗强度：qw=1.4-2.8L/ s.m2工作温度：0—55度（在水流动的情况下）工作介质：为非高浓度的强酸强碱。
公司D型滤池介绍教学提纲
但这显然是不切合实际的。
2020/5/12
若我们能采用μm级的纤维丝作为滤料，使其构成孔隙 大小呈合理梯度变化的深层滤床（即上疏下密），则使接 近理想的深层滤床成为可能。20世纪80年代初期，就有研 究人员通过短纤维乱堆形成滤床的方法开始了“规格化纤 维滤料”的研究与开发历程［1］。所谓“规格化纤维滤料” 是指将纤维材料按规定的设计要求制成某种形式的成型体， 该成型体滤料具有特定的形状和规格，与长丝束滤料的最 显著区别是：滤床由在水中呈散落的、无固定约束的单体 滤料的集合体所构成。
2020/5/12
D型滤池的设计应用
德安集团2020/5/12一、D型滤池的结构设计
1.1 D型滤池的构造 D型滤池在工艺设计上分为配水（含进水和出水）
系统、气水反冲洗系统。滤池主体结构主要由池体、池 内分区隔墙、梁柱、V型槽、出水槽等组成。附属设施 包括管廊和进水分配渠。其构造简图详见图1。
2020/5/12
至关重要。要求剩余积泥率低，反冲洗耗水率低，是水处理
2020/5/12
领域评价过滤技术的重要指标。
二、DA863自适应滤料
为了追求上述目标，若我们采用石英砂作为滤料， 由于其构成的是等效孔隙的深层滤床，那么理想的深 层滤床结构应当是该滤床中有无限层级配滤料，即用 无限层不同规格的石英砂铺就滤床，才可以在确保高 精度过滤的前提下，大大提高过滤速度及截污容量。
2020/5/12
2020/5/12
1、设置气水分配渠，按进水进气端高度大，尾端高 度小布置，在渠侧底部开配水孔，在渠侧上部开配 气孔，开孔面积及间距按一定的水头损失计算确定
，从而使气、水较均匀地进入滤板下的清水渠。 2、滤板底部托梁处设气压均衡槽，平衡托梁两侧的
气垫层。 3、选择合适开孔率的长柄滤头，使滤池内各点气压
2020/5/12
若我们能采用μm级的纤维丝作为滤料，使其构成孔隙 大小呈合理梯度变化的深层滤床（即上疏下密），则使接 近理想的深层滤床成为可能。20世纪80年代初期，就有研 究人员通过短纤维乱堆形成滤床的方法开始了“规格化纤 维滤料”的研究与开发历程［1］。所谓“规格化纤维滤料” 是指将纤维材料按规定的设计要求制成某种形式的成型体， 该成型体滤料具有特定的形状和规格，与长丝束滤料的最 显著区别是：滤床由在水中呈散落的、无固定约束的单体 滤料的集合体所构成。
2020/5/12
D型滤池的设计应用
德安集团2020/5/12一、D型滤池的结构设计
1.1 D型滤池的构造 D型滤池在工艺设计上分为配水（含进水和出水）
系统、气水反冲洗系统。滤池主体结构主要由池体、池 内分区隔墙、梁柱、V型槽、出水槽等组成。附属设施 包括管廊和进水分配渠。其构造简图详见图1。
2020/5/12
至关重要。要求剩余积泥率低，反冲洗耗水率低，是水处理
2020/5/12
领域评价过滤技术的重要指标。
二、DA863自适应滤料
为了追求上述目标，若我们采用石英砂作为滤料， 由于其构成的是等效孔隙的深层滤床，那么理想的深 层滤床结构应当是该滤床中有无限层级配滤料，即用 无限层不同规格的石英砂铺就滤床，才可以在确保高 精度过滤的前提下，大大提高过滤速度及截污容量。
2020/5/12
2020/5/12
1、设置气水分配渠，按进水进气端高度大，尾端高 度小布置，在渠侧底部开配水孔，在渠侧上部开配 气孔，开孔面积及间距按一定的水头损失计算确定
，从而使气、水较均匀地进入滤板下的清水渠。 2、滤板底部托梁处设气压均衡槽，平衡托梁两侧的
气垫层。 3、选择合适开孔率的长柄滤头，使滤池内各点气压
D型滤池的介绍[1]
![D型滤池的介绍[1]](https://img.taocdn.com/s1/m/fcb9f691fd0a79563c1e72a1.png)
精心整理D型滤池的介绍1、D型滤池的过滤工艺流程6型滤池出在过滤过程中，只有原水进水阀1和滤池出水阀6是开启的，其余阀门都是处于关闭状态的。
2.2、反冲洗过程反冲洗过程分三步，分别是气冲、气水混冲和水冲。
底部，由长柄滤头喷出，将滤料托起、冲散，滤料上附着的杂质通过气泡与滤料之间的摩擦、滤料之间的碰撞以及水流的剪切力的作用清洗下来并悬浮于水中，被表面扫洗水冲入排水槽中。
此过程只有反冲洗进风阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！一般1—3分钟。
其余的阀中。
此时表面扫洗继续存在。
一般1—3分钟。
程主要是因为开始过滤时的出水水质不合格，所以就把这部分水叫初滤水，当做废水排出。
一般1—3分钟。
初滤完后进入过滤过程，进行下一个循环。
3、D型滤池的过滤工艺参数过滤滤速：19-26m/h反冲洗水冲强度：qw=5-6L/s.m2,反冲洗气水冲强度：水冲qw=5-6L/s.m2,气冲qa=20-25L/s.m2表面扫洗强度：qw=1.4-2.8L/s.m2工作温度：0—55度（在水流动的情况下）工作介质：为非高浓度的强酸强碱。
4、DDD也就是D，也可以是Φ×120，PP滤过小孔和缝隙进入滤头内，水从缝隙和下部进入滤头内，气水在滤头内充分混合后向滤层均匀配水、布气。
5、彗星式纤维滤料的净水理论和特点5.1、慧星式纤维滤料滤床在过滤时，比重较大的慧核起到了对纤维丝束的压密作用，同时，由于慧核尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。
5.2、反冲洗时，由于慧核和慧尾纤维丝的比重差，慧尾纤维随反冲洗水流而散开并摆动，产生较强的甩力，过滤材料之间的相互碰撞也加剧了纤维在水中所受到的机械作用力，过滤材料的不规则形状使过滤材料在反冲洗流的作用下产生旋转，强化了反冲洗时过滤材料受到的机械作用力，上述几种力的共同作用结果使附着在纤维表面的固体颗粒很容易脱落，从而提高了过滤材料的洗净度。
D型滤池培训课件
滤料的选择对过滤效果和过滤 速度有着重要影响，常用的滤 料有石英砂、活性炭等。
滤料的粒径和厚度对过滤效果 也有影响，需要根据实际需求 进行选择。
承托层
承托层位于滤料下方，主要作用是支 撑滤料，防止滤料流失。
承托层的设置应平整、均匀，以保证 水流均匀分布。
承托层的材料一般为卵石或陶粒，其 粒径和厚度需根据滤料和过滤要求进 行选择。
D型滤池培训课件
汇报人： 2023-12-23
目录
• D型滤池概述 • D型滤池工作原理 • D型滤池的构造与组成 • D型滤池的运行管理 • D型滤池常见问题及解决方案 • D型滤池案例分析
01
D型滤池概述
D型滤池的定义
01
D型滤池是一种高效过滤设备， 主要用于水处理过程中的过滤操 作，去除水中的悬浮物、杂质和 细菌等。
滤料问题
检查滤料是否符合要 求，是否需要更换或 清洗。
水质问题
检查进水水质是否符 合要求，是否存在有 机物、悬浮物超标等 问题。
反冲洗问题
检查反冲洗程序是否 正确，反冲洗强度和 时间是否合适。
设备故障
检查设备是否存在故 障，如水泵、管道等 是否正常工作。
反冲洗不彻底
反冲洗时间
增加反冲洗时间，确保滤料得 到充分冲洗。
对设备进行全面检查，确定故障原因 。
01
03
备件更换
根据需要更换损坏的备件，确保设备 正常运转。
安全操作
确保操作人员掌握安全操作规程，避 免因操作不当导致设备故障。
05
04
维修保养
定期对设备进行保养和维护，延长设 备使用寿命。
06
D型滤池案例分析
某水厂D型滤池改造案例
改造背景
D型滤池
D型滤池成都碧水齐力市政工程有限公司二O１１年二月目录1D型滤池简介 ................................................................................................................. - 1 -1.1概述 ................................................................................................................... - 1 -1.2滤料 ................................................................................................................... - 1 -1.3特点 ................................................................................................................... - 3 -1.4D型滤池构造 ................................................................................................. - 3 -1.5内部配水布气系统 ........................................................................................ - 4 -1.6D型滤池的工作过程.................................................................................... - 6 -2D型滤池的应用............................................................................................................. - 8 -2.1D型滤池应用范围 ........................................................................................ - 8 -2.2D型滤池应用实例 ........................................................................................ - 8 -3D型滤池在成都污水处理工程中的应用............................................................... - 9 -3.1已建沙河污水处理厂的应用情况............................................................. - 9 -3.2正在建设的天回、龙潭、武侯、江安河污水处理厂的应用情况 - 11 -4D型滤池在宁波江东北区污水厂中水回用工程中的应用 ............................. - 12 -4.1工程概况 ........................................................................................................ - 12 -4.2中水处理工艺流程 ...................................................................................... - 13 -4.3工艺单元设计 ............................................................................................... - 13 -5小结 ................................................................................................................................. - 15 -6工程实例图片 ............................................................................................................... - 17 -D型滤池简介1D型滤池简介1.1概述D型滤池是由宁波德安公司与清华大学联合设计开发的一种快滤池。
D型滤池的介绍
D型滤池的介绍 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】D 型滤池的介绍1、D 型滤池的过滤工艺流程以上为D D 型滤池共有6D 型滤池初滤阀、3为D 5为D 型滤池反冲洗排污阀、6为D 型滤池出水阀。
以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
预处理一般采用传统工艺，现在采用较多的一般是折板加斜管，如果原水浊度高的还可以采用水力循环澄清池。
2、D 型滤池的工作过程D 型滤池的工作过程分为过滤、反冲洗过程和初滤过程。
、D 型滤池的过滤过程在过滤过程中，只有原水进水阀1和滤池出水阀6是开启的，其余阀门都是处于关闭状态的。
、反冲洗过程反冲洗过程分三步，分别是气冲、气水混冲和水冲。
进入滤池底部，由长柄滤头喷出，将滤料托起、冲散，滤料上附着的杂质通过气泡与滤料之间的摩擦、滤料之间的碰撞以及水流的剪切力的作用清洗下来并悬浮于水中， 被表面扫洗水冲入排水槽中。
此过程只有反冲洗进风阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！一般1—3分钟。
分配暗渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，表面扫洗仍继续进行。
此过程只有反冲洗进风阀3、反冲洗进水阀4和反冲排污阀5是打开的，其余的阀门都处于关闭状态。
此时，原水进水阀处于微开状态，以保证被处理水进来确保表面扫洗的工艺功能。
表面扫洗的工艺是把滤池上的死角里的脏物通过表面扫洗的推力带到排污渠里。
一般10—15分钟。
关闭状态！此过程主要是通过干净水流对滤料进行漂洗，同时把滤料上的悬浮脏物排到排污渠中。
此时表面扫洗继续存在。
一般1—3分钟。
此过程只有原水进水阀1和初滤阀2是打开的，其余的阀门都处于关闭状态！此过程主要是因为开始过滤时的出水水质不合格，所以就把这部分水叫初滤水，当做废水排出。
一般1—3分钟。
初滤完后进入过滤过程，进行下一个循环。
3、D型滤池的过滤工艺参数过滤滤速：19-26 m/h反冲洗水冲强度：qw=5-6L/ ,反冲洗气水冲强度：水冲qw=5-6L/ ,气冲qa=20-25L/表面扫洗强度：qw=工作温度：0—55度（在水流动的情况下）工作介质：为非高浓度的强酸强碱。
D型滤池的介绍
D 型滤池的介绍1、D 型滤池的过滤工艺流程以上为D D 型滤池共有63为D 型滤型滤池反冲洗排污阀、6为D 型滤池出水阀。
以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
预处理一般采用传统工艺，现在采用较多的一般是折板加斜管，如果原水浊度高的还可以采用水力循环澄清池。
2、D 型滤池的工作过程D 型滤池的工作过程分为过滤、反冲洗过程和初滤过程。
2.1、D 型滤池的过滤过程在过滤过程中，只有原水进水阀1和滤池出水阀6是开启的，其余阀门都是处于关闭状态的。
2.2、反冲洗过程反冲洗过程分三步，分别是气冲、气水混冲和水冲。
滤池底部，由长柄滤头喷出，将滤料托起、冲散，滤料上附着的杂质通过气泡与滤料之间的摩擦、滤料之间的碰撞以及水流的剪切力的作用清洗下来并悬浮于水中，被表面扫洗水冲入排水槽中。
此过程只有反冲洗进风阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！一般1—3分钟。
暗渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，表面扫洗仍继续进行。
此过程只有反冲洗进风阀3、反冲洗进水阀4和反冲排污阀5是打开的，其余的阀门都处于关闭状态。
此时，原水进水阀处于微开状态，以保证被处理水进来确保表面扫洗的工艺功能。
表面扫洗的工艺是把滤池上的死角里的脏物通10—15分钟。
过表面扫洗的推力带到排污渠里。
一般状态！此过程主要是通过干净水流对滤料进行漂洗，同时把滤料上的悬浮脏物排到排污渠中。
此时表面扫洗继续存在。
一般1—3分钟。
此过程主要是因为开始过滤时的出水水质不合格，所以就把这部分水叫初滤水，当做废水排出。
一般1—3分钟。
初滤完后进入过滤过程，进行下一个循环。
3、D型滤池的过滤工艺参数过滤滤速：19-26 m/h反冲洗水冲强度：qw=5-6L/ s.m2,反冲洗气水冲强度：水冲qw=5-6L/ s.m2,气冲qa=20-25L/ s.m2表面扫洗强度：qw=1.4-2.8L/ s.m2工作温度：0—55度（在水流动的情况下）工作介质：为非高浓度的强酸强碱。
D型滤池考察报告
D型滤池考察报告二0O七年九月D 型滤池考察报告D 型滤池简介D 型滤池的应用 2.1D 型滤池应用范围2.2 D 型滤池应用实例D 型滤池在成都污水处理工程中的应用 3.1 已建沙河污水处理厂的应用情况3.2 正在建设的天回、龙潭、武侯、江安河污水处理厂的应用情况 .. - 9 - D 型滤池在宁波江东北区污水厂中水回用工程中的应用- 13 -工程实例图片目录1.1 概述 1.2 滤料 1.3 特点1.4 D 型滤池构造1.5 内部配水布气系统1.6D 型滤池的工作过程- 10 - 4.1 工程概况- 10 - 4.2中水处理工艺流程 - 11 - 4.3工艺单元设计- 11 - - 14 -小结D型滤池考察报告1 D型滤池简介1.1概述D型滤池是由德安公司自主设计的一种快滤池。
它采用863纤维滤料，小阻力配水系统，气水反冲洗，恒水位或变水位过滤方式。
D型滤池具备传统快滤池的主要优点，同时运用了DA863过滤技术，多方面性能优于传统快滤池，是种实用、新型、高效的滤池。
1.2滤料D型滤池采用彗星式（自适应）纤维滤料，这是一种新型的过滤材料，设计为不对称构形，一端为松散的纤维丝束，称彗尾”另一端为比重较大的实心体,称彗核”，彗尾纤维丝束固定于彗核内，整体呈彗星状，如图1-1所示。
彗星式纤维滤料的不对称结构使得其兼有颗粒滤料和纤维滤料的特点。
图1-1 彗星式纤维滤料由该滤料形成的滤床空隙率分布接近理想滤料的结构。
在该滤床的横断面（水平）上空隙率分布均匀，确保了过滤时水流通道大小一致性，其直接效果是截污量均匀，水流短路现象可以避免。
在该滤床的纵断面（垂直）空隙率分布由上至下逐渐减少，空隙率沿滤床深度方向呈上大下小的梯度分布，该结构十分有利于水中固体悬浮物的有效分离，即滤床上部脱附的颗粒很容易在下部窄通道的滤床中被捕获而截留。
过滤时，比重较大的彗核对纤维丝束起到压密作用，同时由于彗核尺寸较小, 对过滤断面空隙分布的均匀性影响不大，从而提高了滤床的截污能力。
D型滤池、快滤池、超滤
作者：马立峰饶文华供稿单位：常州市致远通用控制技术有限公司浏览次数：118次发布时间：2008-7-15 应用领域：摘要：本文主要介绍了东风汽车总公司三车间的自来水厂采用DA863自适应滤料替代石英砂滤料，对老的给水滤池在原地进行改造的工艺设计。
经改造后，该水厂生产能力扩大到原来的1.5倍，并且出水水质优于国家标准。
关键字：DA863 自适应滤料D型滤池滤池改造东风汽车总公司三车间的自来水厂建造于60年代，现出水水质不能达到国家新颁布的一类水司出水指标。
并且该水厂用水量不断增大，而净水构筑物的能力难以满足要求。
在这种情况下，东风三车间的自来水厂采用DA863自适应滤料对原有的给水滤池进行改造，改建为D型滤池使该厂的生产能力由原来的日处理水量4万吨扩建为日处理水量6万吨，确保水厂所在的吴家沟区用水的安全性和保障性。
经过几个月的使用，效果显著。
1、D型滤池的性能D型滤池是由德安公司自主设计的一种重力式快滤池。
它以DA863自适应滤料为技术核心替代传统的石英砂滤料，经中试和生产性试验都取得了预期的效果后，于2002年推广应用于市政自来水工程、工业给水工程和中水回用工程。
该滤池具有如下特点：1、过滤精度高，经Multisizer 3 颗粒粒度分布和计数仪分析测试，D型滤池对水中大于5μm的悬浮固体颗粒的去除率可达95%以上，最高去除率为99.7%。
2、过滤速度高，在中水回用工程中的设计过滤速度为17-24m/h，相比于采用石英砂为滤料的滤池，它可以减少水厂的占地面积，从而节约建设投资。
3、截污容量大，对于经混凝处理的水，在不同过滤速度下，截污容量在10-35 kg/m3的范围内。
4、反冲洗耗水率低，该滤池的反冲洗耗水量为周期最大滤水量的1-2%。
5、抗负荷冲击能力强，能经受短时间内高浊度水的冲击，而仍然保证出水水质。
2、水质简介 2.1、原水水质吴家沟水库库容大约为1400万m3，处于山凹中，水库周围基本无污染，当处于高水位时，水质良好，当处于讯雨期和低水位时，水质较差，主要是浊度偏高，超过50NTU。
D型滤池
D型滤池
一、D型滤池简介
D型滤池是由德安公司自主设计的一种快滤池。
它采用863纤维滤料，小阻力配水系
统，气水反冲洗，恒水位或变水位过滤方式。
D型滤池具备传统快滤池的主要优点，同时运用了DA863过滤技术，多方面性能优于传统快滤池，是一种实用、新型、高效的滤池。
●特点
采用DA863纤维滤料，可实现高滤速、高精度的过滤，从而减少占地面积，提高出水质量；
D型滤池的控制可采用手动控制和自动控制两种方式，可根据用户需要制定，灵活、先进；
特有的拦截技术，可保证滤料在反冲洗时不会流失；
反冲洗耗水率低（约1%～2%），运行费用省；
具有钢板和混凝土两种结构型式，根据用户和实际需要选择，最大程度地节约投资费用；
抗冲击性能强。
●适用范围
饮用水处理工程
工业用水处理工程
中水处理工程
二、D型滤池构造。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配水布气采用小阻力的ABS滤头，每平方米滤头数量为69个。滤头安装在PP滤板上，滤板固定在滤梁上。滤板下的滤柄上端有小孔，下端有缝隙。反洗时气体通过小孔和缝隙进入滤头内，水从缝隙和下部进入滤头内，气水在滤头内充分混合后向滤层均匀配水、布气。
5、彗星式纤维滤料的净水理论和特点
5.1、慧星式纤维滤料滤床在过滤时，比重较大的慧核起到了对纤维丝束的压密作用，同时，由于慧核尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。
由于上述原因导致均质砂滤存在以下问题：
由于均质滤层的分级（也叫级配）作用在过滤时产生以下问题：
1 使滤料层在厚度方向上空隙大小是从滤层的顶部到底部是从小到大排列的，形成一个金字塔的构造，如图
2在孔隙最小的顶部滤层要容纳的悬浮固体数量最大，而孔隙最大的底部滤层却是容纳的悬浮固体量最小因而基本丧失过滤作用。
③滤池由于滤层顶部迅速地被悬浮固体堵塞，水头损失迅速上升，在过滤的水头损失达到允许值的时候，整个滤层的截留悬浮固体能力未能发挥出来。
预处理一般采用传统工艺，现在采用较多的一般是折板加斜管，如果原水浊度高的还可以采用水力循环澄清池。
2、D型滤池的工作过程
D型滤池的工作过程分为过滤、反冲洗过程和初滤过程。
2.1、D型滤池的过滤过程
在ห้องสมุดไป่ตู้滤过程中，只有原水进水阀1和滤池出水阀6是开启的，其余阀门都是处于关闭状态的。
2.2、反冲洗过程
反冲洗过程分三步，分别是气冲、气水混冲和水冲。
5.5、彗星式纤维滤料可以通过改变纤维类型增强过滤的可调节性，如空隙率，表面性质，滤床弹性等，因而可以用于不同水质原水的处理。
6、纤维滤料和石英砂滤料过滤时的区别
传统的石英砂滤料作为滤床进行过滤，这种滤层称为均质滤层，滤料则称为均质滤料，其特点是在整个滤层内，滤料的级配都是一样的，因此沿滤层厚度的每一点，滤料颗粒间所形成的空隙大小的分布也是一样的。在沿均质滤层厚度的每一点具有容纳同样多的悬浮固体的能力，但是，当滤池进行反冲洗后，由于石英砂的刚度大，不可压缩和水力分级的作用，原来的均质滤料层就变成了分级滤料的滤层，即在沿滤层的厚度方向上，滤料是按从小到大的顺序排列的。
4、D型滤池的结构组成
D型滤池是由配水渠、V型槽、表面扫洗孔、丝网盖板、滤料、滤网板、滤板、长柄滤头、人孔、配水布气孔、滤梁及反冲洗排水渠等组成。工艺上还包括水封池和出水渠或出水管。
D型滤池的核心技术就是彗星式纤维滤料，其核心工艺就是反冲洗工艺，也就是D型滤池中的配水布气工艺。
滤池过滤出水和反冲洗进水、进气布置在排水渠下面，在出水渠和反冲洗进水、进气渠两侧与滤板底标高相平的位置，均匀布有Φ50进气管，管材为UPVC，也可以是Φ50镀锌管或者Φ50钢管。进水渠底部设有进水方孔，尺寸宽×高为100×120，等距离均匀分布。
5.3、彗星式纤维滤料构成的过滤层其空隙率沿滤层高度呈梯度分布自然形成，下部过滤材料压实程度高，空隙率相对较小，易于保证过滤精度，整个滤床空隙率由下至上逐渐增大，滤层空隙率的分布特性将有助于实现高速和高精度过滤。
5.4、由于彗星式纤维滤料的表层空隙率大，水头损失较小，水头损失主要集中在滤床的中部，整个滤床都发挥了作用，滤床的利用效率大大提高，从而使整个滤床的纳污量增大。随着滤速的增高，滤床纳污量降低。
2.2.3、水冲过程
此过程只有反冲洗进水阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！此过程主要是通过干净水流对滤料进行漂洗，同时把滤料上的悬浮脏物排到排污渠中。此时表面扫洗继续存在。一般1—3分钟。
2.2.4、初滤过程
此过程只有原水进水阀1和初滤阀2是打开的，其余的阀门都处于关闭状态！此过程主要是因为开始过滤时的出水水质不合格，所以就把这部分水叫初滤水，当做废水排出。一般1—3分钟。初滤完后进入过滤过程，进行下一个循环。
D型滤池的介绍[1]
D型滤池的介绍

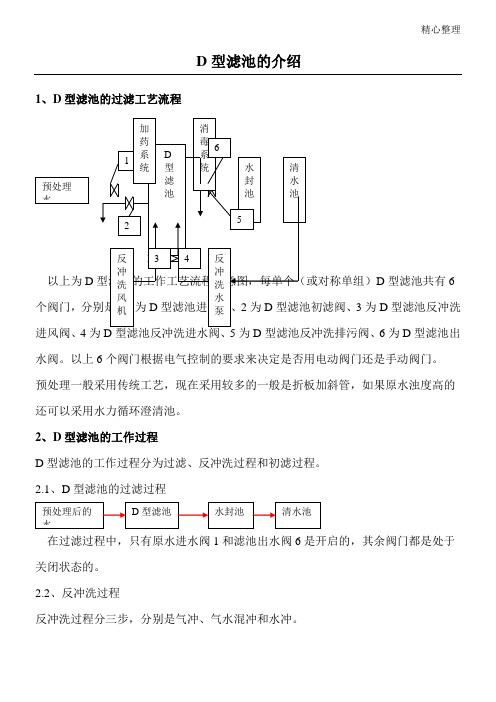

1、D型滤池的过滤工艺流程
以上为D型滤池的工作工艺流程示意图，每单个（或对称单组）D型滤池共有6个阀门，分别是：1为D型滤池进水阀、2为D型滤池初滤阀、3为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为D型滤池反冲洗排污阀、6为D型滤池出水阀。以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
3、D型滤池的过滤工艺参数
过滤滤速：19-26 m/h
反冲洗水冲强度：qw=5-6L/ s.m2,
反冲洗气水冲强度：水冲qw=5-6L/ s.m2,气冲qa=20-25L/ s.m2
表面扫洗强度：qw=1.4-2.8L/ s.m2
工作温度：0—55度（在水流动的情况下）
工作介质：为非高浓度的强酸强碱。
2.2.2、气水混冲过程为：
在气冲的同时启动反冲洗泵，打开反冲洗进水阀，反冲洗水也进入气水分配暗渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，表面扫洗仍继续进行。
此过程只有反冲洗进风阀3、反冲洗进水阀4和反冲排污阀5是打开的，其余的阀门都处于关闭状态。此时，原水进水阀处于微开状态，以保证被处理水进来确保表面扫洗的工艺功能。表面扫洗的工艺是把滤池上的死角里的脏物通过表面扫洗的推力带到排污渠里。一般10—15分钟。
2.2.1、气冲过程为：
打开反冲洗进气阀，开启风机，空气经气水分配暗渠里的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料托起、冲散，滤料上附着的杂质通过气泡与滤料之间的摩擦、滤料之间的碰撞以及水流的剪切力的作用清洗下来并悬浮于水中，被表面扫洗水冲入排水槽中。此过程只有反冲洗进风阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！一般1—3分钟。
5.2、反冲洗时，由于慧核和慧尾纤维丝的比重差，慧尾纤维随反冲洗水流而散开并摆动，产生较强的甩力，过滤材料之间的相互碰撞也加剧了纤维在水中所受到的机械作用力，过滤材料的不规则形状使过滤材料在反冲洗流的作用下产生旋转，强化了反冲洗时过滤材料受到的机械作用力，上述几种力的共同作用结果使附着在纤维表面的固体颗粒很容易脱落，从而提高了过滤材料的洗净度。用水泵和鼓风机加水加气进行反冲洗，同时利用原水进行滤层表面的横向扫洗。
5、彗星式纤维滤料的净水理论和特点
5.1、慧星式纤维滤料滤床在过滤时，比重较大的慧核起到了对纤维丝束的压密作用，同时，由于慧核尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。
由于上述原因导致均质砂滤存在以下问题：
由于均质滤层的分级（也叫级配）作用在过滤时产生以下问题：
1 使滤料层在厚度方向上空隙大小是从滤层的顶部到底部是从小到大排列的，形成一个金字塔的构造，如图
2在孔隙最小的顶部滤层要容纳的悬浮固体数量最大，而孔隙最大的底部滤层却是容纳的悬浮固体量最小因而基本丧失过滤作用。
③滤池由于滤层顶部迅速地被悬浮固体堵塞，水头损失迅速上升，在过滤的水头损失达到允许值的时候，整个滤层的截留悬浮固体能力未能发挥出来。
预处理一般采用传统工艺，现在采用较多的一般是折板加斜管，如果原水浊度高的还可以采用水力循环澄清池。
2、D型滤池的工作过程
D型滤池的工作过程分为过滤、反冲洗过程和初滤过程。
2.1、D型滤池的过滤过程
在ห้องสมุดไป่ตู้滤过程中，只有原水进水阀1和滤池出水阀6是开启的，其余阀门都是处于关闭状态的。
2.2、反冲洗过程
反冲洗过程分三步，分别是气冲、气水混冲和水冲。
5.5、彗星式纤维滤料可以通过改变纤维类型增强过滤的可调节性，如空隙率，表面性质，滤床弹性等，因而可以用于不同水质原水的处理。
6、纤维滤料和石英砂滤料过滤时的区别
传统的石英砂滤料作为滤床进行过滤，这种滤层称为均质滤层，滤料则称为均质滤料，其特点是在整个滤层内，滤料的级配都是一样的，因此沿滤层厚度的每一点，滤料颗粒间所形成的空隙大小的分布也是一样的。在沿均质滤层厚度的每一点具有容纳同样多的悬浮固体的能力，但是，当滤池进行反冲洗后，由于石英砂的刚度大，不可压缩和水力分级的作用，原来的均质滤料层就变成了分级滤料的滤层，即在沿滤层的厚度方向上，滤料是按从小到大的顺序排列的。
4、D型滤池的结构组成
D型滤池是由配水渠、V型槽、表面扫洗孔、丝网盖板、滤料、滤网板、滤板、长柄滤头、人孔、配水布气孔、滤梁及反冲洗排水渠等组成。工艺上还包括水封池和出水渠或出水管。
D型滤池的核心技术就是彗星式纤维滤料，其核心工艺就是反冲洗工艺，也就是D型滤池中的配水布气工艺。
滤池过滤出水和反冲洗进水、进气布置在排水渠下面，在出水渠和反冲洗进水、进气渠两侧与滤板底标高相平的位置，均匀布有Φ50进气管，管材为UPVC，也可以是Φ50镀锌管或者Φ50钢管。进水渠底部设有进水方孔，尺寸宽×高为100×120，等距离均匀分布。
5.3、彗星式纤维滤料构成的过滤层其空隙率沿滤层高度呈梯度分布自然形成，下部过滤材料压实程度高，空隙率相对较小，易于保证过滤精度，整个滤床空隙率由下至上逐渐增大，滤层空隙率的分布特性将有助于实现高速和高精度过滤。
5.4、由于彗星式纤维滤料的表层空隙率大，水头损失较小，水头损失主要集中在滤床的中部，整个滤床都发挥了作用，滤床的利用效率大大提高，从而使整个滤床的纳污量增大。随着滤速的增高，滤床纳污量降低。
2.2.3、水冲过程
此过程只有反冲洗进水阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！此过程主要是通过干净水流对滤料进行漂洗，同时把滤料上的悬浮脏物排到排污渠中。此时表面扫洗继续存在。一般1—3分钟。
2.2.4、初滤过程
此过程只有原水进水阀1和初滤阀2是打开的，其余的阀门都处于关闭状态！此过程主要是因为开始过滤时的出水水质不合格，所以就把这部分水叫初滤水，当做废水排出。一般1—3分钟。初滤完后进入过滤过程，进行下一个循环。
D型滤池的介绍[1]
D型滤池的介绍

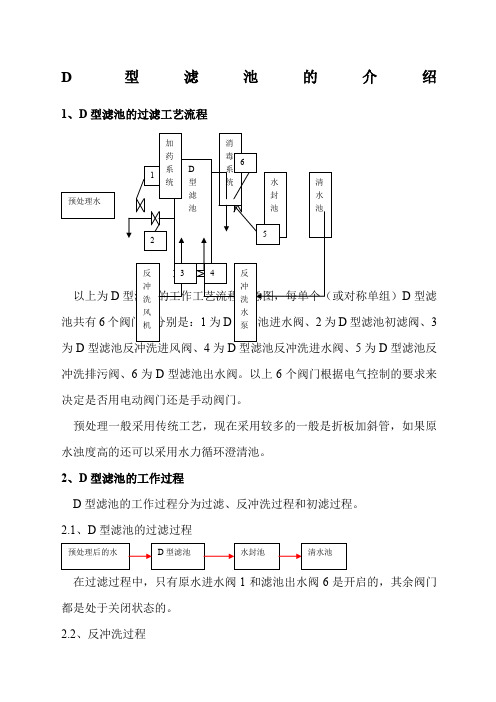

1、D型滤池的过滤工艺流程
以上为D型滤池的工作工艺流程示意图，每单个（或对称单组）D型滤池共有6个阀门，分别是：1为D型滤池进水阀、2为D型滤池初滤阀、3为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为D型滤池反冲洗排污阀、6为D型滤池出水阀。以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
3、D型滤池的过滤工艺参数
过滤滤速：19-26 m/h
反冲洗水冲强度：qw=5-6L/ s.m2,
反冲洗气水冲强度：水冲qw=5-6L/ s.m2,气冲qa=20-25L/ s.m2
表面扫洗强度：qw=1.4-2.8L/ s.m2
工作温度：0—55度（在水流动的情况下）
工作介质：为非高浓度的强酸强碱。
2.2.2、气水混冲过程为：
在气冲的同时启动反冲洗泵，打开反冲洗进水阀，反冲洗水也进入气水分配暗渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，表面扫洗仍继续进行。
此过程只有反冲洗进风阀3、反冲洗进水阀4和反冲排污阀5是打开的，其余的阀门都处于关闭状态。此时，原水进水阀处于微开状态，以保证被处理水进来确保表面扫洗的工艺功能。表面扫洗的工艺是把滤池上的死角里的脏物通过表面扫洗的推力带到排污渠里。一般10—15分钟。
2.2.1、气冲过程为：
打开反冲洗进气阀，开启风机，空气经气水分配暗渠里的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料托起、冲散，滤料上附着的杂质通过气泡与滤料之间的摩擦、滤料之间的碰撞以及水流的剪切力的作用清洗下来并悬浮于水中，被表面扫洗水冲入排水槽中。此过程只有反冲洗进风阀3和反冲排污阀5是打开的，其余的阀门都处于关闭状态！一般1—3分钟。
5.2、反冲洗时，由于慧核和慧尾纤维丝的比重差，慧尾纤维随反冲洗水流而散开并摆动，产生较强的甩力，过滤材料之间的相互碰撞也加剧了纤维在水中所受到的机械作用力，过滤材料的不规则形状使过滤材料在反冲洗流的作用下产生旋转，强化了反冲洗时过滤材料受到的机械作用力，上述几种力的共同作用结果使附着在纤维表面的固体颗粒很容易脱落，从而提高了过滤材料的洗净度。用水泵和鼓风机加水加气进行反冲洗，同时利用原水进行滤层表面的横向扫洗。
