初中物理直流电动机实验

《安装直流电动机模型》作业设计方案（第一课时）一、作业目标1. 使学生掌握直流电动机的基本工作原理及模型组装过程中的关键步骤。

2. 培养学生的动手实践能力，通过实际操作加深对物理知识的理解。

3. 提高学生的团队协作能力，通过小组活动共同完成任务。

二、作业内容作业内容描述本作业内容为安装直流电动机模型。

学生需按照以下步骤进行：1. 准备材料：准备必要的电子元件，包括电池、直流电动机、导线和电阻等。

2. 设计电路图：根据电路知识设计合适的电路图，保证电路的安全性和合理性。

3. 安装组件：根据设计图纸组装电子元件，注意确保各个部分的正确连接和安全性。

4. 调试模型：将电路板和电动机进行调试，保证其能够正常工作。

5. 撰写报告：总结实验过程及结论，并阐述直流电动机的原理。

详细步骤1. 学生需首先学习并理解直流电动机的基本原理和工作方式。

2. 在教师指导下，学习并绘制出合理的电路图。

3. 根据电路图，分组合作进行材料准备和电子元件的安装与连接。

4. 检查每个环节的连接是否正确、牢固，保证电动机正常工作。

5. 进行必要的调试，使模型在额定电压下能平稳工作，同时保证其能正确控制旋转方向。

6. 最后撰写实验报告，包括对直流电动机的原理的阐述和实验过程、结果的总结。

三、作业要求1. 学生需在教师的指导下完成作业，注意安全用电和保护电子元件。

2. 严格按照设计图纸进行安装和连接，确保各部分准确无误。

3. 报告内容需完整，应包括对实验目的的理解、过程详述和结果分析。

4. 注意实验的准确性和整洁度，对于线路要排列整齐、贴上标签。

5. 小组成员需合作完成作业，注重团队合作的精神体现。

四、作业评价教师根据学生提交的作业进行批改和评价，主要评价标准包括：1. 安装是否正确：检查电路连接是否正确无误，各部分是否安全可靠。

2. 实验报告：报告内容是否完整、条理是否清晰、对原理的理解是否准确等。

3. 团队合作：小组成员之间的合作情况，是否能够互相帮助、共同完成任务等。

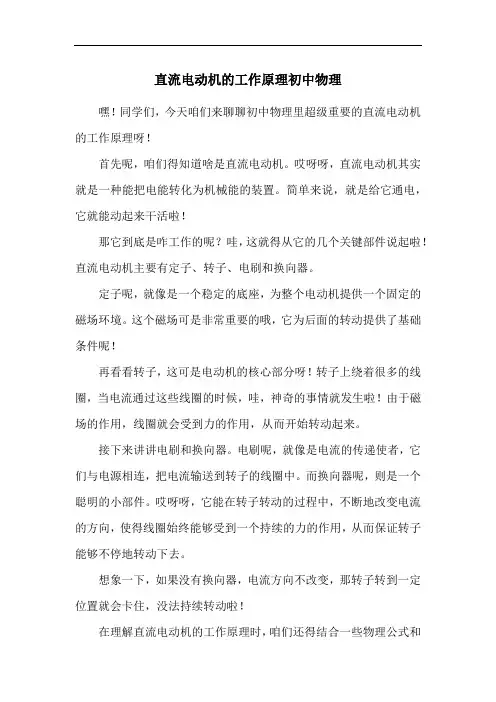

直流电动机的工作原理初中物理嘿！同学们，今天咱们来聊聊初中物理里超级重要的直流电动机的工作原理呀！首先呢，咱们得知道啥是直流电动机。

哎呀呀，直流电动机其实就是一种能把电能转化为机械能的装置。

简单来说，就是给它通电，它就能动起来干活啦！那它到底是咋工作的呢？哇，这就得从它的几个关键部件说起啦！直流电动机主要有定子、转子、电刷和换向器。

定子呢，就像是一个稳定的底座，为整个电动机提供一个固定的磁场环境。

这个磁场可是非常重要的哦，它为后面的转动提供了基础条件呢！再看看转子，这可是电动机的核心部分呀！转子上绕着很多的线圈，当电流通过这些线圈的时候，哇，神奇的事情就发生啦！由于磁场的作用，线圈就会受到力的作用，从而开始转动起来。

接下来讲讲电刷和换向器。

电刷呢，就像是电流的传递使者，它们与电源相连，把电流输送到转子的线圈中。

而换向器呢，则是一个聪明的小部件。

哎呀呀，它能在转子转动的过程中，不断地改变电流的方向，使得线圈始终能够受到一个持续的力的作用，从而保证转子能够不停地转动下去。

想象一下，如果没有换向器，电流方向不改变，那转子转到一定位置就会卡住，没法持续转动啦！在理解直流电动机的工作原理时，咱们还得结合一些物理公式和定律呢。

比如说，安培力的公式F=BIL ，这里的B 是磁场强度，I 是电流，L 是导体在磁场中的长度。

通过这个公式，咱们就能计算出线圈在磁场中受到的力的大小啦！而且，咱们在学习直流电动机工作原理的时候，还可以做一些有趣的小实验。

比如说，自己动手制作一个简单的直流电动机模型，这样就能更直观地感受到它的工作过程啦！同学们，你们想想，直流电动机在我们的生活中有多重要呀！像电动汽车里、电动玩具中、工厂的机器设备里，到处都有它的身影呢！总之呀，理解直流电动机的工作原理对于我们学好初中物理是非常重要的！咱们要多思考、多动手，这样才能真正掌握这一有趣又实用的知识呢！。

【初中物理】（人教版）初三物理《安装直流电动机模型》实验
报告
实验目的：
1.安装直流电机型号。

2.研究直流电动机的转动方向和转速。

实验设备：
直流电动机模型(散件)，干电池组、滑动变阻器、开关、导线若干。

实验步骤：
1.安装直流电动机模型。

2.绘制由直流电机模型和变阻器、电源、开关和电源组成的串联电路图。

3.按电路图连接电路。

4.检查完毕，合上开关，将滑动变阻器调整到合适的位置，观察电机线圈的转动情况。

5.按下表进行实验，结论填入表中。

☆ 注：
1.连接电路时，要注意直流电动机模型的额定电压，选择合适的电源电压，否则容易
把电
动机模型失效了。

2.为了使线圈在转动到平衡位置时，适时地改变线圈中电流方向，必须十分注意通电
线圈
换向器的安装是否符合要求，换向器的两个铜半环的绝缘（断开）边线应垂直于线圈
平面。

3.电刷和换向器安装的松紧要适当，太松会接触不良形成开路，太紧会使电刷与铜质
半环
线圈之间的过度摩擦会阻碍线圈的旋转。

4.若接通电源后，电动机模型不转动，则可能有以下故障：
① 滑动变阻器的连接电阻太大。

②电刷与换向器间接触不良。

③ 线圈刚好处于平衡位置。

④电磁铁没有磁性(或磁体没有放置好，磁场较弱)
⑤ 电路的其余部分开路。

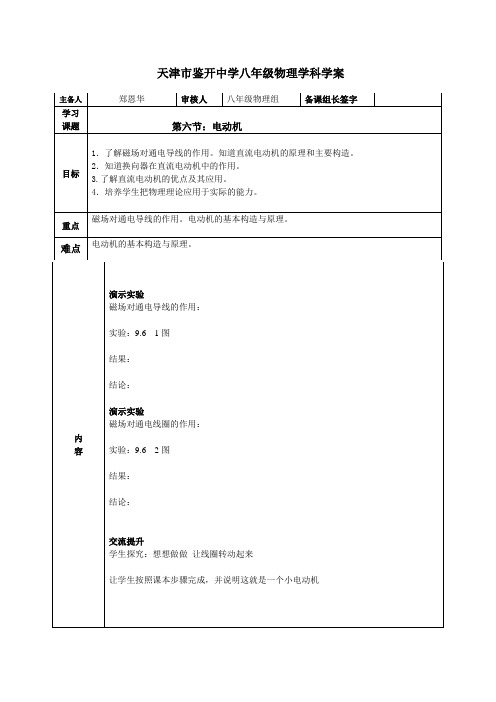

天津市鉴开中学八年级物理学科学案
内容自学感知阅读课本81—82页内容电动机的基本构造，回答：
（1）电动机的结构：
(2) 原理：
（3）观看视频：小组讨论分析演示图9.6----5说明为什么要安装换向器。

（4）简述“生活中的电动机”
（5）电动机的优点
拓展巩固
1．电动机在日常生活中的应用十分广泛，关于电动机，下列说法错误的是( ) A．电动机是应用通电线圈在磁场中受力转动的原理制成的
B．直流电动机中的换向器能使通电线圈持续转动
C．电动机是把电能转化成机械能的装置
D．电动机是把机械能转化成电能的装置
2．一台电动机，接在220V电源上，电动机消耗的电功率为4.4千瓦，通过电动机的电流为多大？电动机工作时每时耗电多少度？
3．电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中。

下列家用电器中应用了电动机的是( )
A．洗衣机B．电饭锅C．电热水壶D．电热毯。

直流电动机教案精选教案直流电动机教学内容：本节课的教学内容来自于初中物理教材第八章第三节“直流电动机”。

本节课主要内容包括：直流电动机的构造、工作原理、性能和应用。

通过学习，使学生了解直流电动机的工作原理，掌握其性能和特点，并能够运用所学知识分析解决实际问题。

教学目标：1. 了解直流电动机的构造、工作原理、性能和应用。

2. 能够运用所学知识分析解决实际问题。

3. 培养学生的动手操作能力和观察能力。

教学难点与重点：难点：直流电动机的工作原理及其性能。

重点：掌握直流电动机的构造和应用。

教具与学具准备：教具：直流电动机模型、电源、开关、电线等。

学具：笔记本、尺子、电表等。

教学过程：一、实践情景引入（5分钟）教师通过展示一辆电动汽车，让学生观察并思考：电动汽车是如何运动的？其动力来源于哪里？二、知识讲解（10分钟）刷等部分。

2. 讲解直流电动机的工作原理，即线圈在磁场中受到力的作用，从而产生转动。

3. 介绍直流电动机的性能，如电压、电流、功率、转速等。

4. 讲解直流电动机的应用，如电动汽车、电风扇、洗衣机等。

三、例题讲解（10分钟）教师出示例题：一辆电动汽车的电动机额定电压为220V，额定功率为300W，求其额定电流。

学生独立思考并解答，教师进行讲解和点评。

四、随堂练习（10分钟）学生自主完成练习题：一辆电风扇的电动机额定电压为220V，额定功率为40W，求其额定电流。

教师进行讲解和点评。

五、动手操作（10分钟）学生分组进行实验，观察直流电动机的转动情况，并测量其电压、电流、功率等参数。

六、板书设计（5分钟）教师在黑板上板书直流电动机的构造、工作原理、性能和应用。

七、作业设计（5分钟）1. 描述直流电动机的构造、工作原理、性能和应用。

2. 计算一辆电动汽车的电动机额定电流。

作业答案：其工作原理是线圈在磁场中受到力的作用，从而产生转动。

直流电动机的性能包括电压、电流、功率、转速等。

应用方面，直流电动机可以用于电动汽车、电风扇、洗衣机等。

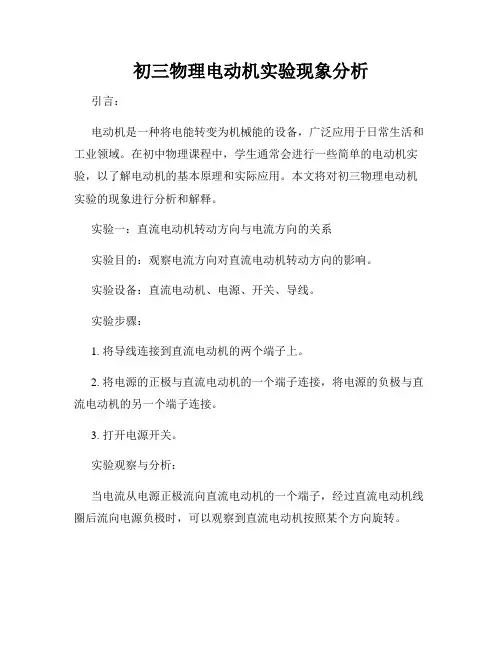

初三物理电动机实验现象分析引言：电动机是一种将电能转变为机械能的设备，广泛应用于日常生活和工业领域。

在初中物理课程中，学生通常会进行一些简单的电动机实验，以了解电动机的基本原理和实际应用。

本文将对初三物理电动机实验的现象进行分析和解释。

实验一：直流电动机转动方向与电流方向的关系实验目的：观察电流方向对直流电动机转动方向的影响。

实验设备：直流电动机、电源、开关、导线。

实验步骤：1. 将导线连接到直流电动机的两个端子上。

2. 将电源的正极与直流电动机的一个端子连接，将电源的负极与直流电动机的另一个端子连接。

3. 打开电源开关。

实验观察与分析：当电流从电源正极流向直流电动机的一个端子，经过直流电动机线圈后流向电源负极时，可以观察到直流电动机按照某个方向旋转。

当电流方向改变，即电流从电源负极流向直流电动机的一个端子，经过直流电动机线圈后流向电源正极时，可以观察到直流电动机的转动方向也相应改变。

实验二：直流电动机的转速与电压的关系实验目的：研究直流电动机的转速是否随电压的变化而变化。

实验设备：直流电动机、电源、可变直流电压源、电压表、电流表。

实验步骤：1. 将直流电动机与电源、电压表、电流表连接。

2. 将可变直流电压源与直流电动机连接。

3. 分别调节可变直流电压源的输出电压，记录电动机的转速和电压值。

实验观察与分析：通过实验可以发现，当电压升高时，直流电动机的转速也随之升高；当电压降低时，直流电动机的转速也随之降低。

这说明直流电动机的转速与输入电压之间存在着一定的正相关关系。

实验三：交流电动机转动方向的变化实验目的：通过观察交流电动机的转动方向，研究交流电动机的工作原理。

实验设备：交流电动机、电源、开关、导线。

实验步骤：1. 将导线连接到交流电动机的两个端子上。

2. 将电源的正极与交流电动机的一个端子连接，将电源的负极与交流电动机的另一个端子连接。

3. 打开电源开关。

实验观察与分析：通过实验可以得出结论：交流电动机在接通电源时，其转动方向会不断变化。

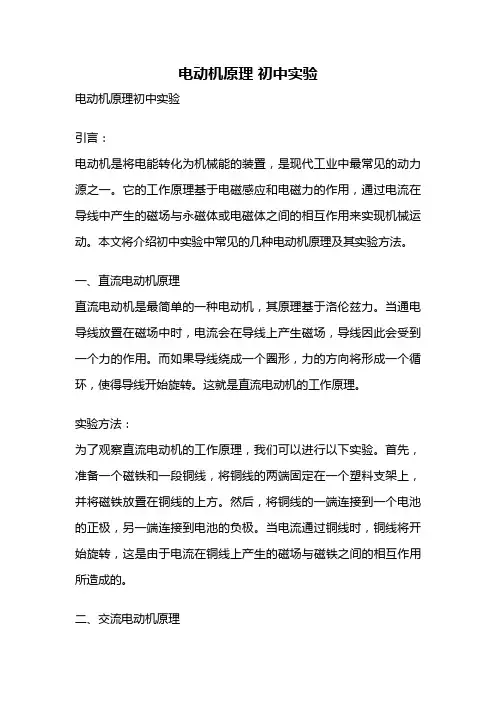

电动机原理初中实验电动机原理初中实验引言：电动机是将电能转化为机械能的装置，是现代工业中最常见的动力源之一。

它的工作原理基于电磁感应和电磁力的作用，通过电流在导线中产生的磁场与永磁体或电磁体之间的相互作用来实现机械运动。

本文将介绍初中实验中常见的几种电动机原理及其实验方法。

一、直流电动机原理直流电动机是最简单的一种电动机，其原理基于洛伦兹力。

当通电导线放置在磁场中时，电流会在导线上产生磁场，导线因此会受到一个力的作用。

而如果导线绕成一个圈形，力的方向将形成一个循环，使得导线开始旋转。

这就是直流电动机的工作原理。

实验方法：为了观察直流电动机的工作原理，我们可以进行以下实验。

首先，准备一个磁铁和一段铜线，将铜线的两端固定在一个塑料支架上，并将磁铁放置在铜线的上方。

然后，将铜线的一端连接到一个电池的正极，另一端连接到电池的负极。

当电流通过铜线时，铜线将开始旋转，这是由于电流在铜线上产生的磁场与磁铁之间的相互作用所造成的。

二、交流电动机原理交流电动机的工作原理基于电磁感应和交变电流的特性。

当通过线圈的电流方向不断改变时，线圈中产生的磁场也会随之改变。

这种磁场的改变会导致线圈受到一个交变力的作用，使得线圈开始旋转。

这就是交流电动机的工作原理。

实验方法：为了观察交流电动机的工作原理，我们可以进行以下实验。

首先，准备一个线圈和一个永磁体，将线圈固定在一个塑料支架上，并将永磁体放置在线圈的旁边。

然后，将线圈的一端连接到一个交流电源。

当交流电流通过线圈时，线圈将开始旋转，这是由于电流在线圈上产生的磁场与永磁体之间的相互作用所造成的。

三、感应电动机原理感应电动机的工作原理基于法拉第电磁感应定律。

当电流通过一个线圈时，线圈中会产生一个磁场。

如果将另一个线圈放置在这个磁场中，当通过第一个线圈的电流发生变化时，第二个线圈中就会产生感应电流。

而这个感应电流会在第二个线圈上产生磁场，进而与第一个线圈之间产生相互作用，使得第二个线圈开始旋转。

初中物理电动机教案（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如学习资料、英语资料、学生作文、教学资源、求职资料、创业资料、工作范文、条据文书、合同协议、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides various types of practical sample essays, such as learning materials, English materials, student essays, teaching resources, job search materials, entrepreneurial materials, work examples, documents, contracts, agreements, other essays, etc. Please pay attention to the different formats and writing methods of the model essay!初中物理电动机教案初中物理电动机教案5篇电动机是把电能转换成机械能的一种设备，将电能转变为机械能。

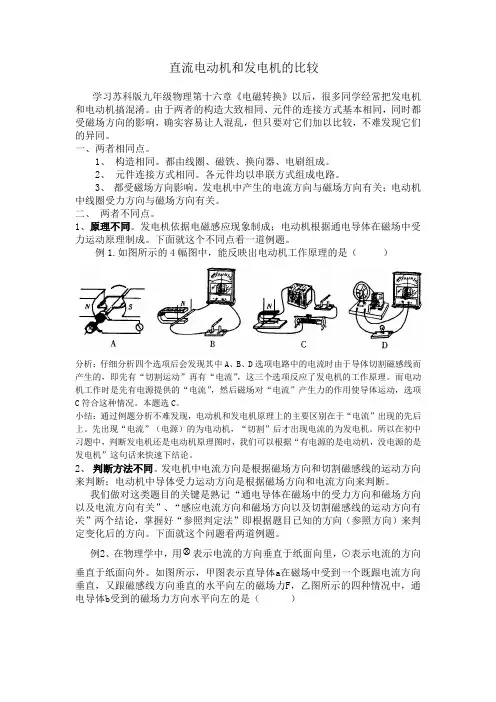

直流电动机和发电机的比较学习苏科版九年级物理第十六章《电磁转换》以后，很多同学经常把发电机和电动机搞混淆。

由于两者的构造大致相同、元件的连接方式基本相同，同时都受磁场方向的影响，确实容易让人混乱，但只要对它们加以比较，不难发现它们的异同。

一、两者相同点。

1、构造相同。

都由线圈、磁铁、换向器、电刷组成。

2、元件连接方式相同。

各元件均以串联方式组成电路。

3、都受磁场方向影响。

发电机中产生的电流方向与磁场方向有关；电动机中线圈受力方向与磁场方向有关。

二、两者不同点。

1、原理不同。

发电机依据电磁感应现象制成；电动机根据通电导体在磁场中受力运动原理制成。

下面就这个不同点看一道例题。

例1.如图所示的4幅图中，能反映出电动机工作原理的是（）分析：仔细分析四个选项后会发现其中A、B、D选项电路中的电流时由于导体切割磁感线而产生的，即先有“切割运动”再有“电流”，这三个选项反应了发电机的工作原理。

而电动机工作时是先有电源提供的“电流”，然后磁场对“电流”产生力的作用使导体运动，选项C符合这种情况。

本题选C。

小结：通过例题分析不难发现，电动机和发电机原理上的主要区别在于“电流”出现的先后上。

先出现“电流”（电源）的为电动机，“切割”后才出现电流的为发电机。

所以在初中习题中，判断发电机还是电动机原理图时，我们可以根据“有电源的是电动机，没电源的是发电机”这句话来快速下结论。

2、判断方法不同。

发电机中电流方向是根据磁场方向和切割磁感线的运动方向来判断；电动机中导体受力运动方向是根据磁场方向和电流方向来判断。

我们做对这类题目的关键是熟记“通电导体在磁场中的受力方向和磁场方向以及电流方向有关”、“感应电流方向和磁场方向以及切割磁感线的运动方向有关”两个结论，掌握好“参照判定法”即根据题目已知的方向（参照方向）来判定变化后的方向。

下面就这个问题看两道例题。

例2、在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。
