第四章 PowerBuilder数据库使用

第四章 PowerBuilder数据库使用
32
事务对象
事务对象(Transaction object) PowerBuilder 中用于与数据库相连接并进行数据通讯的数据 结构，称为事务对象。事务对象中指定了数据库的访问方式和参 数等。 典型的PowerBuilder 数据库应用程序与数据库交互过程： 为事务对象指定适当参数； 连接数据库； 为数据窗口控件指定事务对象； 进行数据库操作，数据处理； 与数据库断开连接。 PowerBuilder 应用程序中，会自动创建一个全局的默认事务 对象，名字为 SQLCA，用于所有未指定事务对象的数据库操作 的默认连接。
数据导出
菜单 File 或右键菜单下的 Save Rows As 或Save Rows As； 根据数据内容，选择编码方式 ASCII, Unicode 或 UTF8； 导出的数据存储为固定格式的文本文件，可用于导入。
26
数据管理(III)
数据导入
菜单 Rows/Import 打开数据对话框； 输入符合格式要求的文本文件名； 保存或通过命令 Rows/Update 更新。
29
1
数据库系统 数据库画板 事务对象 数据库配置 本章小结
2
3
4
5
30
事务对象
事务对象(Transaction object) PowerBuilder 中用于与数据库相连接并进行数据通讯的数据 结构，称为事务对象。事务对象中指定了数据库的访问方式和参 数等。 典型的PowerBuilder 数据库应用程序与数据库交互过程： 为事务对象指定适当参数； 连接数据库； 为数据窗口控件指定事务对象； 进行数据库操作，数据处理； 与数据库断开连接。 PowerBuilder 应用程序中，会自动创建一个全局的默认事务 对象，名字为 SQLCA，用于所有未指定事务对象的数据库操作 的默认连接。

PowerBuilder实用教程第15章 数据管道

PowerBuilder实用教程第15章 数据管道

第15章 数据管道
——数据管道对象的的属性
数据管道的属性
数据管道对象的属性共有六个，反映了当前使用的数据管道对象、语法、数据管道运行情况等 信息，这六个属性分别是 “ClassDefinition”“DataObject”“RowsInError”“RowsRead”“RowsWritten”和 “Syntax”。 其中： （1）“DataObject”属性的数据类型为“String”，用于保存数据管道对象名（在数据库画板 中创建的对象），其作用与数据窗口控件的同名属性的作用十分相似，该属性指定与数据管道对象 相关联的数据管道对象名。 （2）“RowsInError”的数据类型为“Long”，它指示数据管道运行过程中发现的错误个数 （如存在键值重复的行等）。 （3）“RowsRead”的数据类型为“Long”，它指示数据管道运行过程中当前已经读取的行 数。 （4）“RowsWritten”的数据类型为“Long”，它指示数据管道运行过程中当前已经写入的 行数。 （5）“Syntax”属性的数据类型为“String”，保存用于创建数据管道对象的语法（在数据管 道画板中创建的对象）。
可以更改目标表的列名 可以更改目标表列的类型 默认值与源表的对应列相同 可以更改目标表列的宽度。默认值与源表的对应列相 同 可以更改。默认值与源表的对应列相同 可以更改。默认值与源表的对应列相同
在数据库画板中创建数据管道
数据管道操作方式（Options）见表15.3。
名 称
Create-Add Table Replace-Drop/Add Table Refresh-Delete/Insert Rows Append-Insert Rows Update-Update/Insert Rows

PowerBuilder8使用说明

PowerBuilder8使用说明

zyjckxx@1、数据库相关程序初始化代码// Profile sample1SQLCA.DBMS = "ODBC"SQLCA.AutoCommit = FalseSQLCA.DBParm = "ConnectString='DSN=sample1;UID=wgj;PWD=wgj'"2、在每个要进行数据操作的窗口中初始化代码：connect;DataWindow.settransobject(sqlca)DataWindow.retrieve(1)其中DataWindow为所用的数据窗口3、打开窗口：open(window)，其中window为要打开的窗口名称4、关闭窗口：close(window)，注意关闭事件触发空间所在的窗口可以用close(parent)5、为数据窗口设置过滤条件：dw_login.setfilter(querytj)6、过滤数据窗口的数据：filter(DataWindow)DataWindow.retrieve(1)7、使某一控件获得焦点：setfocus(Control)8、发送屏幕消息：messagebox(title, content, [yes], [no])messagebox(title, content, question!,yesno!)，弹出“是”，“否”对话框，点“是”返回1，“否”返回09、取数据窗口的数据行数：DataWindow.rowcount()10、数据窗口取值：DataWindow.object.data[rowid,colid]11、删除数据窗口中的某一行数据：deleterow(DataWindow,rowid)12、判断修改数据是否成功：update(DataWindos,true,false)返回1表示成功，否则不成功13、提交数据：DataWindos.resetupdate()commit;14、设置数据窗口中的数据：dw_1.object.data[ii,3]=ddlb_1.textdw_1.object.data[ii,4]=integer(sle_4.text)注意当数据库中的数据不为字符串型时要先转换类型后才能赋给数据窗口的相应字段，如第二句。

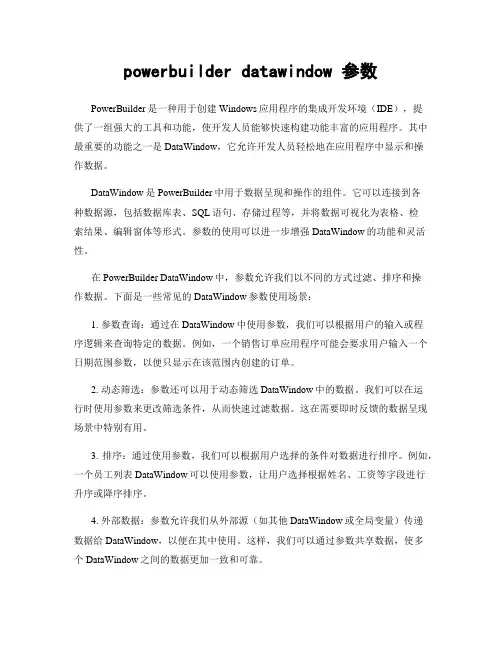

PB的数据窗口操作

PB的数据窗口操作

PB的数据窗口操作PB（PowerBuilder）是一种基于面向对象的集成开发环境（IDE），主要用于构建企业级应用程序。

在PB中，数据窗口是一项非常重要的功能，可以用于对数据的处理、展示和修改。

下面将从数据窗口的基本操作、高级特性和数据窗口设计原则等方面，详细介绍PB的数据窗口操作。

一、数据窗口的基本操作1. 创建数据窗口：在PB中，可以通过向导或手动创建数据窗口。

创建数据窗口是通过选择数据源（数据库表、视图或存储过程）、选择数据窗口类型（Grid、Tabular等）和设置窗口布局等步骤完成的。

2.数据绑定：在数据窗口中，可以通过数据绑定将数据源与数据窗口中的控件关联起来。

通过设置数据绑定属性，可以实现数据的读取、展示和修改等功能。

3.数据检索：使用数据窗口可以方便地进行数据检索。

通过设置查询条件、排序方式和数据过滤等属性，可以按照需求从数据库中检索数据，并在数据窗口中显示出来。

4.数据更新：除了展示数据，数据窗口还可以用于数据的更新。

通过设置数据窗口的更新属性，可以实现数据的插入、修改和删除等操作。

同时，PB还提供了事务管理和数据验证等功能，确保数据的完整性和一致性。

5.数据导航：在数据窗口中，可以轻松地实现数据的导航功能。

通过设置数据窗口的导航属性，可以方便地浏览数据，并进行上一条、下一条、第一页和最后一页等操作。

6.数据格式化：PB提供了丰富的数据格式化选项，可以对数据窗口中的数据进行格式化和显示。

例如，可以设置日期格式、货币格式和数值格式等，以便更好地展示和分析数据。

二、数据窗口的高级特性1.动态数据窗口：PB允许动态创建和操作数据窗口。

通过使用动态数据窗口，可以在运行时动态改变数据窗口的结构和属性。

这对于动态查询和灵活的数据展示非常有用。

2.嵌套数据窗口：PB支持嵌套数据窗口的使用。

通过将一个数据窗口嵌套在另一个数据窗口内部，可以实现复杂的数据关联和显示。

例如，可以在父数据窗口中显示子数据窗口的数据。

powerbuilder自学课件 (4)

powerbuilder自学课件 (4)

PowerBuilder 10.0数据库应用开发教程
三、控件的使用：
3.控件公共函数
PowerBuilder 10.0数据库应用开发教程
三、控件的使用：
4.激活类控件
mandButton（命令按钮） 2. PictureButton（图片按钮） 3. PictureHyperLink（图片超级链接） 4. StaticHyperLink（静态文本超链接） 5.Tab 6. User Object（用户对象控件）
PowerBuilder 10.0数据库应用开发教程
二、向窗口添加控件：
2.窗口控件的布局
含义
PowerBuilder 10.0数据库应用开发教程
二、向窗口添加控件：
3.定义控件的Tab顺序
按TAB键时，光标在控件上的跳转顺序。其跳转的顺序是按Tab键的大小，从小 到大依次跳转。
4.定义快捷键
与文本关联的控件(CommandButton、CheckBox和RadioButton)，方法为： 定义此类控件的快捷键，可在此控件的General页中的Text文本框中，在文本 名前加与符（&）来定义快捷键 与文本不关联的控件（singleLineEdit、MultiLineEdit、ListBox和 DropDownListBox） 方法为：定义此类控件的快捷键，可以此控件的General页中的Accelerator文 本框中输入快捷键。
PowerBuilder 10.0数据库应用开发教程
一、控件的分类和命名规则：
2.控件的命名规则 每种类型的控件都有其缺省的前缀名，这些前缀名是 每种控件名称的简写
PowerBuilder 10.0数据库应用开发教程
二、向窗口添加控件：

PowerBuilder控件使用手册

PowerBuilder控件使用手册

PB控件使用介绍一、PB中使用Microsoft Web Browser控件步骤：在pb的某窗口中加入OLE对象，选择Insert control(插入控件),然后选中"Microsoft WEB 浏览器"，(随系统而定的版本),就可以在这个窗口直接使用IE浏览器控件了。

常用函数：(对这个ole控件取名叫ole_web)ole_web.object.navigate(string ls_url) file://浏览某url，譬如：ole_web.object.navigate('') 就是浏览 页面，当然支持本地文件，也支持本地图片文件的浏览，如jpeg,jpg,gif,png等等，如果是不支持的文件，则直接弹出选择打开文件对话框，和ie一模一样。

ole_web.object.goback() file://回退（如果没有内容可退，则会弹出错误，可以屏蔽该错误）ole_web.object.goforward() file://前进，同上常用事件：documentcomplete : url请求的页面完成；downloadcomplete:url中请求的下载完成；常用属性：ole_web.object.width ：pixel高度，需要转换为pbunit高度才可以调整ole_web.object.height：同上ole_web.object.offline:离线方式,true,false两者之一你甚至可以用pb写出一个和ie类似的界面用来进行浏览网页或图片。

二、在程序中打印在程序中如何提供打印功能呢？这里有三种调用打印函数的格式可供选择。

1. 对数据窗口控制或者数据窗口可以使用这种打印格式。

DATAWINDOWNAME.Print(cancel_window)这里cancel_window 是一个布尔值，它指出是否要显示一个用户可以用来中止打印动作的窗口。

powerbuilder教程

powerbuilder教程
PowerBuilder是一种用于开发客户端/服务器和Web应用程序
的集成开发环境（IDE）。

它具有易于使用的可视化设计工具
和强大的开发功能，适用于数据库应用程序的快速开发和维护。

PowerBuilder的开发过程主要包含以下几个步骤：
1. 创建新的应用程序：在PowerBuilder中，可以选择新建应
用程序，然后配置数据库连接等信息。

2. 创建数据窗口：数据窗口是PowerBuilder中最重要的界面
元素之一，用于显示数据库中的数据。

可以通过拖放方式将数据库表或查询结果添加到数据窗口中，然后设计数据窗口的布局和样式。

3. 编写业务逻辑：可以使用PowerScript编程语言来编写数据
窗口和应用程序的逻辑。

PowerScript是一种类似于其他编程
语言的脚本语言，可以用于处理用户交互、数据库操作、错误处理等。

4. 调试和测试：在开发过程中，可以使用PowerBuilder提供
的调试工具来调试和测试应用程序。

可以设置断点、监视变量的值，并逐步执行代码以检查程序的运行情况。

5. 部署和发布：完成开发和测试后，可以将应用程序部署到目标环境中。

PowerBuilder支持将应用程序打包成可执行文件或
安装程序，以便用户在其计算机上安装和运行应用程序。

总之，通过PowerBuilder的可视化设计工具和强大的开发功能，开发人员可以快速构建数据库应用程序，并实现复杂的业务逻辑。

它是一种非常适合开发数据驱动应用程序的开发工具。

PowerBuilder完全实例教程

(2) 创 建 新 的 应 用 。 单 击 New图 标 按 钮 “ Target” 页 应 用 “Application”，单击“OK”保存文件对话框，选择到新建的 目录D:\myPBEx，输入文件名为“CalArea”，见图1-16，单击完 成 键 “ Finish” ， 系 统 自 动 用 上 面 输 入 的 应 用 名 称 加 上 扩 展 名 “.pbl”和“.pbt”组成库名CalArea.pbl以及目标文件名CalArea.pbt。
所谓画板实际上就是完成一定功能的工具窗口 3. 工具栏
缺省情况下，工具栏显示在窗口顶部.
1.2 集成开发环境IDE简介
主要画板及其功能: Application painter应用画板 :指定应用级的属性和编写应用级的
脚本; Database painter数据库画板:管理数据库，设置数据库的访问控
1.3 了解Code Examples
(2) 运行Code Examples应用 单击Run图标按钮，出现界面如图1-11所示。
3．查找和了解实例 在实例分类列表区中，将所有应用示例按类型的树形结构展示 出来，用于选择具体应用实例；功能说明区和技术说明区对选 中的应用实例进行说明；单击Related Objects页，可以见到选中 实例的对象列表，双击需要查看的函数或事件，可以看到具体 的脚本。
制，维护数据以及创建新表; DataWindow painter数据窗口画板:创建数据窗口对象; Data pipeline painter数据管道画板:创建数据管道对象，从一个
数据源向另一个数据源传输数据; Function painter函数画板:创建全局函数; Library painter库管理画板:创建和管理PowerBuilder的应用库; Menu painter菜单画板:创建菜单对象; Project painter工程画板:创建可执行文件、动态库、组件和代理

pb 结构变量的使用

pb 结构变量的使用以PB结构变量的使用为标题，本文将详细介绍PB结构变量的定义、声明、赋值和使用方法，以及其在实际编程中的应用。

一、PB结构变量的定义和声明PB（PowerBuilder）是一种面向对象的编程语言，它支持结构化编程和面向对象编程的特性。

PB结构变量是一种用来存储多个相关数据元素的数据类型，它可以包含多个不同类型的成员变量，这些成员变量可以是基本数据类型，也可以是其他结构变量。

在PB中，我们可以通过自定义结构变量来组织和管理复杂的数据结构。

在PB中，声明结构变量的语法格式为：structure_name variable_name例如，我们可以定义一个名为student的结构变量，其中包含姓名（name）、年龄（age）和成绩（score）三个成员变量：student s二、PB结构变量的赋值和使用PB结构变量的赋值方式与其他变量相同，可以通过赋值语句将值赋给结构变量的成员变量。

例如，我们可以通过以下赋值语句给student结构变量的成员变量赋值： = "张三"s.age = 18s.score = 90.5在PB中，我们可以通过结构变量的成员变量名来访问和修改成员变量的值。

例如，我们可以通过以下语句输出学生的姓名和成绩：MessageBox("学生姓名：" + + "，成绩：" + String(s.score))三、PB结构变量的应用场景PB结构变量在实际编程中具有广泛的应用场景，特别适用于需要组织和管理复杂数据结构的程序。

以下是PB结构变量常见的应用场景之一：1. 学生信息管理系统在学生信息管理系统中，我们通常需要存储每个学生的姓名、年龄、性别、联系方式等信息。

通过定义一个名为student的结构变量，我们可以将这些信息整合在一起，方便地进行存储和管理。

例如，我们可以定义一个名为students的结构变量数组，每个元素都是一个student结构变量，其中包含学生的各项信息。

PowerBuilder实用教程第2章 PowerScript语言


第2章 PowerScript语言
——变量声明及作用域
目录
01
变量声明
变量声明
在PowerBuilder中，除系统预定义的五个全局变量外（SQLCA、SQLDA、SQLSA、Error、 Message），其他所有变量在使用之前，都要首先予以声明。 格式：
数据类型 变量名{=初值} 变量被声明后，若未指定初值，则系统将赋以默认值。对数值型变量而言，其默认值为零。 对字符型变量而言，其默认值为空字符或空串（" "）。 例如： Integer i Real a,b,c String my_home my_home //定义一个整型变量i //定义三个实型变量a，b，c //定义一个字符串变量
运行后的结果如图2.1所示。
目录
05
空 值
空 值
空值既不是零，也不是非零的任何数值。 变量被赋予空值的途径有如下两种方法。 （1）从数据库中读到空值。 （2）使用SetNull()函数赋值。 例如：
String person SetNull(person) //person="" //person值为NULL
运 算 符 + 加 含 义 c=a+b 示 例
* / ^
减
乘 除 乘方（幂）
c=a - b
c=a*b c=a/b c=a^b c等于a的b次方
算术运算符
在表达式中，乘方优先级高于乘、除；乘、除优先级高于加、减。同级运算遵循自左至右的原 则。 PowerScript还提供了一组扩展的算术操作符（与C语言中使用的算术运算符相同）： ++ -- += -= /= *= ^= 例如：
测试变量或表达式是否为空值时，使用IsNull()函数，而不是直接使用关系表达式。例如，假设a 是一个变量，要测试它是否为空值，可以这样写：
