路灯自动节能电路

LED路灯照明节能改造方案随着社会的发展和经济的进步，城市化进程不断加快，城市道路也得到了广泛的建设，其中一个重要的组成部分就是路灯照明系统。

传统的路灯照明系统采用的是高压钠灯或者白炽灯等。

然而，这些传统的照明系统存在能效低、寿命短、维护费用高以及对环境产生污染等问题，迫切需要进行节能改造。

在这个背景下，我将提出一种LED路灯照明节能改造方案，以提高照明效果、延长使用寿命、降低维护成本和减少对环境的污染。

一、选用高效的LED灯源首先，我们应该选用高效的LED灯源，因为LED灯源随着技术的不断进步，能效已经明显提高。

LED灯源的能效高，可将电能转换为光能的比率更高，相比传统的高压钠灯和白炽灯等，LED路灯的能效要高出许多。

因此，在进行LED路灯照明节能改造时，我们应该选择具有较高能效的LED灯源。

二、合理设计照明方案其次，合理的照明方案也是节能改造的关键。

我们需要根据实际道路的宽度、车流量和行人流量等因素，进行照明方案的设计。

例如，在路面的中央和两侧设置不同的亮度要求，可以根据车道和人行道的实际情况确定照明亮度。

合理的照明方案不仅可以保证路灯的照明效果，还可以节约能源，提高照明效果，减少能源的浪费。

三、合理控制照明时间合理的照明时间也是LED路灯照明节能改造的重要环节之一、我们可以通过使用光控传感器和时间开关设备，使得路灯根据实际需要进行开关。

例如，在白天或者夜间交通流量较少的时候，可以适当降低照明亮度，减少能源的消耗。

而在交通流量较大的时候，可以提高照明亮度，保证行车和行人的安全。

四、提高维护效率综上所述，LED路灯照明节能改造方案包括选用高效的LED灯源、合理设计照明方案、合理控制照明时间和提高维护效率。

通过这些措施的采用，LED路灯的照明效果将得到提高，使用寿命将延长，维护成本将降低，对环境的污染也将减少。

这样的一种节能改造方案对于提升城市道路照明质量、节约能源和保护环境具有重要意义。

希望这些建议可以得到广大城市道路管理部门和企事业单位的关注和支持，共同推动LED路灯照明节能改造的进程。

景德鎮高等專科學校毕业论文选题题目：声光控制灯电路指导老师：所属院系：机械电子工程系专业：通信技术姓名：研究方向: 电子制作选题时间：2010年10月25日第一章概述1.1设计要求及任务此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。

在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续３０秒后熄灭。

此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常广泛。

1.2设计组分工参与本次设计首先通过在思考、设计、焊制、调试阶段，资料的收集与整理、电路板的焊制，并在收集资料过程中，我在学校图书馆查阅了大量的文献，并综合网上发布的一些权威电路资料，对相关知识进行整合。

最后从原件位置的布局到电路板的调试过程第二章原理设计2.１方案选择2.1.1含555定时器、光敏三极管、双向可控硅的声光控电路简要分析其优点：此声、光同时控制的新式照明灯用光敏三极管的输出端控制555的触发控制端，用音频放大电路控制555的复位端。

555定时器接成单稳态触发器，控制双向可控硅，简单易制、成本低、节电又方便。

原理图设计：设计中考虑到光敏电阻的阻值随电压升高有规律的下降，而蜂鸣器则用驻极体话筒代替。

具体原理如图2-1:图2-1为电路原理图555定时器接成单稳态触发器，控制双向可控硅，当555定时器输出高电平，触发可控硅导通，灯泡亮，当555定时器输出低电平时，可控硅未导通，灯泡灭。

电路由l0V稳压直流电源供电。

为使声光同时控制，将光敏三极管的输出端控制555的触发复位端，音频放大电路控制555的触发端。

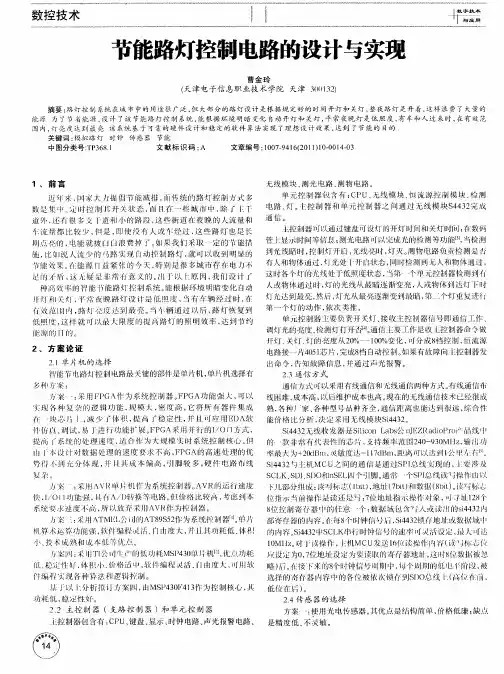

• 150•目前大学校园里使用的路灯存在不少的缺点：第一，功耗高，许多学校的路灯不是节能灯。

第二，更为重要的现实问题是使用时的能源浪费问题，即在进入傍晚或黎明时，外界自然光亮度尚可，而一般校园路灯没有相应的控制手段，使路灯处于较弱的亮度来节省能源；而在午夜至黎明的这段时间校道上基本无人，路灯的持续照明则会造成能源的不必要浪费，而直接断电则有人经过而路灯却不亮会造成行人不便。

因此，根据学校路灯实际使用情况，即：傍晚和黎明时分有自然光的补充，路灯无需充分点亮，午夜至黎明人流稀少，路灯无需时刻保持点亮状态，设计一种依据时间需求和自然光辐射、人体红外光辐射的双重控制路灯是符合校园路灯实际使用和节能需求的。

1 系统设计目标与要求本设计的目标是根据校园路灯实际使用的情况，采用在照明时间上进行控制、及光电传感器对人体红外光、自然背景光的感应，设计出一种具有高节能且能够实现高品质照明的时控及光控双重控制模式的校园智能LED 节能路灯，将实现：①在傍晚或黎明时依据自然光的明暗来控制路灯相应的亮度；②从午夜12点至凌晨6点熄灭路灯，该时间段内若有人经过则自动短时间亮起路灯以进行照明的功能。

2 系统结构设计本设计将采用单片机作为主控芯片，外界光信息的采集用红外热释电传感器、硅光电池等来实现，用ADC 进行模数转换，采用时钟芯片来提供时间参考，用以照明的LED 灯的亮度控制电路采用PWM 调制，采用光敏电阻进行开关电路的搭建。

智能路灯控制系统的原理设计总方案如图1所示。

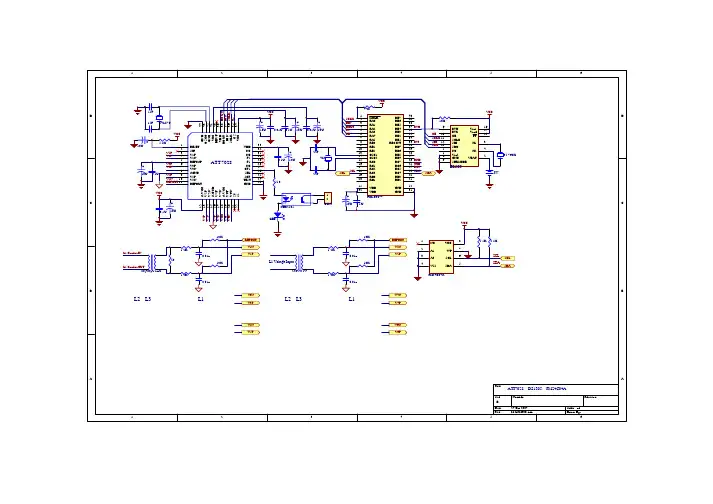

图1 智能路灯控制系统的原理框图3 硬件设计3.1 主控芯片由于STC89C52RC 单片机具有价格低、使用方便、资料多、可在线下载等诸多优点，本设计选用其作为主控芯片，该芯片是一种高性能低功耗的CMOS 结构8位微CPU ，其具有8K 字节容量的可编程Flash 存储器，512字节随机存储，32位信号输入输出线，虽然STC89C52RC 单片机仍然使用MCS-51内核，但其做了很多的改进。

引言现今工业厂区普遍有较大的工作区域，其间路灯众多，一般采用的是高压钠灯，而该灯功耗非常大，导致厂内供电电压不稳定，波动幅度大。

尤其在下半夜，电压通常高达250V以上，致使灯泡损耗率极高(达60%以上)。

为节省能耗，减少浪费，降低成本，有必要进行节能改造。

1、节能改造分析1.1 供电状况供电部门为了避免输电过程中的各种损耗以及用电高峰期造成线路末端电压过低对用电设备产生的不良影响，而以比标称电压高10%的电压向用户(以单相220V 标称电压为例，实际供电电压为220+22010%=242V)供电，以确保供电线路远端的电压不会低于220-22010%=198V。

因此供电线路上的绝大部分区域的电压都会等于或高于标称电压(220V)。

我国用户变压器的标准变比为10kV/0.4kV,但10kV高压线路的实际供电电压为11kV(10+1010%=11kV)，因而低压端的单相实际输出电压最高可达254V(0.4V/10V11kV/1.732=254V)。

1.2 用电状况照明用电设备(灯具)的正常工作电压范围(单相，即相电压)是220(110%)V(即198V~242V)。

通常，城市或地区的供电电压会随该地区的用电负荷减少而升高，这种现象在工业区尤为突出。

特别是深夜，供电电压会比正常值220V高出10%~15%。

照明线路多为未经无功补偿即向灯具供电，功率因数极低，电路的无功损耗和无功电流在电路中造成的有功、无功损耗都比较大，造成了电能的极大浪费。

1.3 可行性节电分析灯具在运行中消耗功率的计算公式为：式中P——灯泡消耗的电功率;U——供给灯泡的电压;R——灯泡的阻抗。

灯泡一经出厂其阻抗R则已确定，因此改变供给灯具的供电电压，灯具所消耗的电功率将会随供电电压下降的平方关系迅速下降。

1.3.1 照明节电改造主要由以下三方面工程构成(1)稳压控压，实现节能安装高精度多时段可控慢斜坡线性实时稳压节电设备，分时段实时稳压控压，根据灯具和用电场所状况将毫无稳定可言的市电电压实时精确稳定地控制在灯具所需的电压值上，在确保正常照明的前提下可极大地实现节能。

第1章说明背景随着我国经济高速发展，人民生活水平日益提高，能源和资源变得日益紧张，电力短缺已成为制约国民经济发展的突出矛盾。

目前我国照明消耗的电能约占电力生产总量的10％～20％，而城市公共照明则在照明耗电中占30％，并且近几年随着让城市亮起来的口号的提出，全国路灯的数量仍在迅猛地增长。

公共路灯节能的口号便由此而提出。

通常的节能途径有两个：一个是采用节能光源；二是采用合理的控制系统。

本文在使用节能光源的情况下采用合理的控制系统来实现路灯节能。

在供电系统中，为避免送电过程中的线路损耗和用电高峰时造成末端电压过低，供电部门均采用较高电压进行传输。

因此路灯承受电压多高于灯具的额定电压。

然而据调查我国小型城市晚上21：00后，大中城市00：00以后道路上几乎空无一人。

从而造成了“人少车稀灯更亮”的不合理情况。

为了避免这种情况，大多数城市和地区均采用了发达国家早已淘汰了的隔盏关灯的原始路灯控制方法。

日本大藏省曾要求在工厂、办公室和道路上进行间隔电灯的实验，结果导致生产率和办公效率降低以及治安和道路交通事故的大幅上升，这种方法不仅导致路面照度分布不均，而且会减少路灯使用寿命。

不到一年的时间，这种方法就在一片反对声中放弃。

因此，城市的路灯照明工程是构建良好城市环境和树立城市形象的重要组成部份，对城市的建设和发展有着重要的意义。

总之，随着城市规模的不断扩大，现有的路灯管理的方式方法已远远不能满足城市路灯发展与管理的需要，必须依靠现代化的高科技管理手段进行改造。

路灯管理工作需要一个以环境照度监控为核心的自动化的管理手段来替代传统的钟控，并结合普通的路灯监控系统使整个城市照明监测，决策和管理工作变得智能化。

因此，建设现代化光控型“路灯监控管理系统”已迫在眉睫。

意义根据上述内容，本课题的研究目的在于设计出一种路灯照明控制系统，能够有效解决现现阶段路灯照明存在的几点不足，其意义在于：第一，为城市交通提供一种科学有效的方案，保证路灯照明的有效性和安全性;第二，有效利用电力资源，尽量避免电力资源的浪费；第三，提高了城市基础设施管理水平，在改善城市道路照明质量的同时，也节省人力财力物力。

自动节能控制路灯课程设计一、课程目标知识目标：1. 学生能够理解自动节能控制路灯的基本原理，掌握电路组成及各部分功能。

2. 学生能够掌握路灯节能控制的方法，了解传感器的工作原理及应用。

3. 学生能够了解我国节能减排政策及智能照明技术在其中的应用。

技能目标：1. 学生能够运用所学知识，设计简单的自动节能控制路灯电路。

2. 学生能够运用传感器进行路灯亮度的检测，并根据环境光线自动调节亮度。

3. 学生能够通过课程实践，提高动手操作能力和团队协作能力。

情感态度价值观目标：1. 学生能够认识到节能减排的重要性，树立环保意识，关注可持续发展。

2. 学生能够通过课程学习，培养对电子技术的兴趣，激发创新精神。

3. 学生能够通过团队协作，培养合作意识，提高沟通能力。

课程性质：本课程为电子信息类学科，以实践为主，注重理论联系实际。

学生特点：初三学生，具备一定的物理知识和电子技术基础，对新技术充满好奇，动手能力强。

教学要求：结合学生特点，采用讲授、实践、讨论等多种教学方法，注重培养学生的动手能力、创新意识和团队协作能力。

在教学过程中，关注学生的个体差异，充分调动学生的积极性，使学生在实践中掌握知识，提高能力。

通过本课程的学习，使学生能够将所学知识应用于实际生活，为我国节能减排事业作出贡献。

二、教学内容1. 自动节能控制路灯原理- 路灯控制系统组成及功能- 节能控制方法及其优缺点分析- 传感器工作原理及在路灯控制中的应用2. 路灯电路设计- 基本电子元件及其作用- 简单电路图的识别与绘制- 自动节能控制路灯电路设计实例3. 传感器应用与调试- 光敏传感器选型与应用- 传感器信号处理方法- 路灯亮度自动调节实现方法4. 课程实践与案例分析- 设计并搭建自动节能控制路灯模型- 调试与优化电路，实现节能控制功能- 分析实际案例，探讨智能照明技术的应用与发展教学内容安排与进度：第一课时：自动节能控制路灯原理学习第二课时：路灯电路设计与基本元件认识第三课时：传感器工作原理及选型第四课时：传感器应用与调试第五课时：课程实践与案例分析教材章节及内容关联：本课程内容与教材《电子技术基础与应用》第四章“传感器及其应用”相关。

大学生科技创新活动报告项目名称：光控路灯控制器项目成员：黄场鸿20090417108陈加福20090417202所在院系：自机学院专业班级：电气工程及其自动化2班指导教师：徐东霞黄钺王玮一引言在信息技术不断发展，人类文明不断进步的时代，越来越多的电子产品开始占们的日常工作和生活，在很多公共场所，只要短时间照明的场所，就需要安装一些电子器件，即能够自动控制开关，在有人的时候亮，人走之后，也能持续一段时间，路灯控制器是一种声光控制的器件，能实现这种功能，即在白天光线比较亮不需要照明的时候，即使有声音，灯也会不亮，而在天黑或光线比较暗的时候，能够使电路工作，自动控制灯打开，而且能够在声音消失后，延时照明一段时间，实现照明的目的。

通过查阅大量书籍和资料，才在老师和同学的帮助下，设计出了一个简单的路灯控制器电路，其特性优越，用途广泛，功能健全，使用方便。

二总体设计方案2.1 设计思路路灯控制器电路主要由光控电路，开关控制电路及延时电路构成。

工作时，光控电路控制开并控制电路，而光控电路具有优先控制的功能，即先让光控电路来控制开关电路，即在光控电路工用的情况下，再有声音信号才能使用控制电路工作，使灯打开，且在声音消失后会延时照明一段时间，这部分电路由延时电路来实现，电源电路的作用是为负载电路提供照明电源同时向电路中的控制电路提供工作电源，交流电源经过桥式整流以后，再经过电容降压，为负载提供电源，同时经过稳压以后，为控制电路提供工作电流。

该电路是利用光敏电阻对光敏感的特性和开关管的开关特性来实现，即白天或光线较亮的时候，控制灯不亮，而在晚上或光线较暗时控制灯亮，同时还要有一个延时电路，以达到延时照明的目的，声控和光控是共同进行控制的，因而还要有一个电路来控制，当有光亮的时候，此控制电路阻止，信号不再往下传输，即灯不会亮，而只有当光线足够暗且有声音的时候此控制电路才起作用，才往下一电路传输信号，灯才会亮。

此电路既可以用三极管实现，也可以用4000糸列的数字集成实现，出于简单稳定的目的，这里选用数字集成电路来实现。

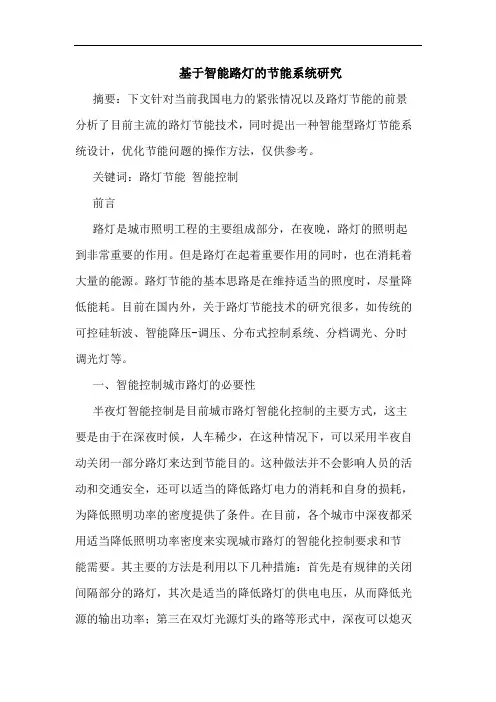

基于智能路灯的节能系统研究摘要：下文针对当前我国电力的紧张情况以及路灯节能的前景分析了目前主流的路灯节能技术，同时提出一种智能型路灯节能系统设计，优化节能问题的操作方法，仅供参考。

关键词：路灯节能智能控制前言路灯是城市照明工程的主要组成部分，在夜晚，路灯的照明起到非常重要的作用。

但是路灯在起着重要作用的同时，也在消耗着大量的能源。

路灯节能的基本思路是在维持适当的照度时，尽量降低能耗。

目前在国内外，关于路灯节能技术的研究很多，如传统的可控硅斩波、智能降压-调压、分布式控制系统、分档调光、分时调光灯等。

一、智能控制城市路灯的必要性半夜灯智能控制是目前城市路灯智能化控制的主要方式，这主要是由于在深夜时候，人车稀少，在这种情况下，可以采用半夜自动关闭一部分路灯来达到节能目的。

这种做法并不会影响人员的活动和交通安全，还可以适当的降低路灯电力的消耗和自身的损耗，为降低照明功率的密度提供了条件。

在目前，各个城市中深夜都采用适当降低照明功率密度来实现城市路灯的智能化控制要求和节能需要。

其主要的方法是利用以下几种措施：首先是有规律的关闭间隔部分的路灯，其次是适当的降低路灯的供电电压，从而降低光源的输出功率；第三在双灯光源灯头的路等形式中，深夜可以熄灭一个光源；最后是通过路灯采用变功率镇流器，从而降低光源的输出功率，做到合理有效的智能效果。

二、路灯主要的节能方式节能的核心就是在保持合理照度的前提下在电压过高时降压供电，一般在后半夜由于路上行人车辆较少同时灯具如高压钠灯灯可以在低电压下运行，可以把过高的电网电压降到190v 进行供电，极大地节约了电能。

目前国内照明节能主要的途径有三种：改进电路，在现有照明系统上增加器件提高发光效率；加装节能控制设备，合理调节照度；采用新型光源器件如节能型路灯、太阳能led 路灯等。

方案1：对现有照明系统的节能改造，一般采用加装节能设备，较为经济和实用，但如电路改造不佳，那在电网供电不稳定时，即会出现路灯亮度偏暗的情况。

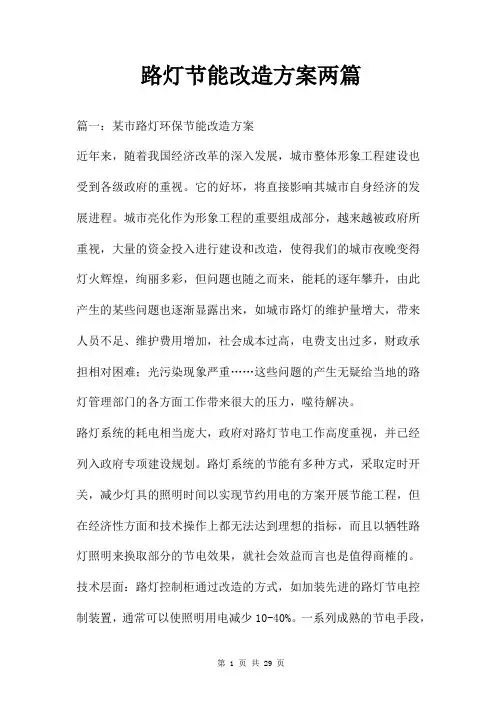

路灯节能改造方案两篇篇一：某市路灯环保节能改造方案近年来，随着我国经济改革的深入发展，城市整体形象工程建设也受到各级政府的重视。

它的好坏，将直接影响其城市自身经济的发展进程。

城市亮化作为形象工程的重要组成部分，越来越被政府所重视，大量的资金投入进行建设和改造，使得我们的城市夜晚变得灯火辉煌，绚丽多彩，但问题也随之而来，能耗的逐年攀升，由此产生的某些问题也逐渐显露出来，如城市路灯的维护量增大，带来人员不足、维护费用增加，社会成本过高，电费支出过多，财政承担相对困难；光污染现象严重……这些问题的产生无疑给当地的路灯管理部门的各方面工作带来很大的压力，噬待解决。

路灯系统的耗电相当庞大，政府对路灯节电工作高度重视，并已经列入政府专项建设规划。

路灯系统的节能有多种方式，采取定时开关，减少灯具的照明时间以实现节约用电的方案开展节能工程，但在经济性方面和技术操作上都无法达到理想的指标，而且以牺牲路灯照明来换取部分的节电效果，就社会效益而言也是值得商榷的。

技术层面：路灯控制柜通过改造的方式，如加装先进的路灯节电控制装置，通常可以使照明用电减少10-40%。

一系列成熟的节电手段，都可以使路灯照明系统的用电量获得大幅度的降低。

这方面的潜力极大，而且有成熟的被证明有效的手段可供选择。

北京智邦创新节能技术服务有限公司是一家专注于新能源及其应用产品研发、生产、销售、安装、服务为一体的股份制高新技术企业。

主要业务领域包括城市节能改造、市政设施照明亮化工程、环境节能照明改造、太阳能等清洁能源开发及应用产品的开发生产、LED显示屏、LED照明产品的研发及生产等。

企业自成立以来，一直与国家各类科研机构保持密切的技术合作关系，并拥有LED光源、LED节能技术、LED照明产品、光伏LED照明产品的多项专利技术，同时为用户提供整套的LED节能照明改造技术方案。

企业自成立以来，凭借雄厚的资金实力和创新的科技理念在同类产品的研发、设计、安装等领域一直处于领先地位。

Protel课程设计任务书题目：声光控制路灯电路地原理图设计初始条件：熟练使用Protel 99se(或Protel DXP) 印制板设计系统，使用PROTEL软件，新建和加载原理图工程文件及原理图设计环境地设置，熟练掌握如何进行原理图设计、原理图仿真地方法，设计原理图并生成网表.要求具有较扎实地电子电路地理论知识及较强地实践能力，对电路器件地选型及电路形式地选择有一定地了解；具备电子电路地基本设计能力及基本调试能力.要求完成地主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、完成用声光控制路灯电路地设计.2、画出完整地声光控制路灯电路地原理图.3、分析声光控制路灯电路地原理.4、完成Protel课程设计报告（应包含电路原理图，原理分析，元件清单、设计总结）.指导教师签名：年月日系主任（或责任教师）签名：年月目录一、课题地设计要求及意义 (1)二、设计思路 (1)1. 电路构成 (1)1.1直流供电电路 (1)1.2控制电路分析 (2)2. 元件及其在电路中组成地单元电路 (2)三、需备元件清单 (4)四、电路原理图及分析 (6)1.电路设计原理图 (6)2. 电路分析 (7)2.1整流桥整流电路 (7)2.2控制电路 (7)2.3光控电路 (8)2.4声控电路 (9)2.5延时电路 (9)五、使用99SE绘制原理图 (10)1. 原理图设计、绘制地过程 (10)2. 绘制电路图 (10)3.生成网络表 (14)六、PCB（印刷电路板）制作 (16)1.创建PCB文件 (16)七、心得体会 (19)附录一 (20)附录二 (21)附录三 (22)参考文献 (23)一、课题地设计要求及意义此次我们组需要设计地电路是声光控制路灯电路，在此电路中，我们希望达到地目地是，使电路能根据声音和光线地作用自动发光，并且自动熄灭.在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续３０秒后熄灭. 此电路图地设计主要是基于用声光控延时开关代替住宅小区地楼道上地开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭.在白天，即使有声音，楼道灯也不会亮，可以达到节能地目地.声光控延时开关不仅适用于住宅区地楼道，而且也适用于工厂、办公楼、教案楼等公共场所，用途非常.二、设计思路1. 电路构成设计该电路主要由四与非门CD4011集成块构成，电路由直流供电电路、控制电路、延时电路三部分组成.控制电路采用基本数字逻辑单元进行设计.图1.电路构成图1.1直流供电电路四只整流二极管D1~D4J接成电桥地形式，固有桥式镇流之称.整流桥地D1~D2连接处称共阴极，用“+”标记，即电流从此处流出,D3~D4连接处称为共阳极，用“-”标记.1.2控制电路分析控制电路由四与非门CD4011、光敏器件、接收声音器件、声控器件等元器件组成. 白天，要使光敏器件在阳光照射或光线较亮地情况下控制灯不亮；夜晚，由于光敏电阻没有受到阳光照射，这时声控器件开始起开关控制作用，当有声音信号被接收声音器件接收到后，灯亮.1.3延时电路由电容器件和电阻器件组成，通过电容地充放电来维持灯泡地点亮状态，延时地时间由电容地容量及电阻地阻值来决定.2. 元件及其在电路中组成地单元电路2.1电容在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号.电容器地选用涉及到很多问题.首先是耐压地问题.加在一个电容器地两端地电压超过了它地额定电压，电容器就会被击穿损坏.电阻与电容在电路中组成延时电路 .2.2二极管二极管最明显地性质就是它地单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）.二极管种类有很多，按照所用地半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）.根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等.四个二极管可组成整流桥整流电路.2.3光敏二极管光敏二极管也叫光电二极管.光敏二极管与半导体二极管在结构上是类似地,其管芯是一个具有光敏特征地PN结，具有单向导电性，因此工作时需加上反向电压.无光照时,有很小地饱和反向漏电流,即暗电流，此时光敏二极管截止.当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度地变化而变化.当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子地密度增加.这些载流子在反向电压下漂移，使反向电流增加.因此可以利用光照强弱来改变电路中地电流.光敏二极管可组成光控电路.2.4可控硅可控硅也称作晶闸管，它是由PNPN四层半导体构成地元件，有三个电极，阳极a，阴极k和控制极g .可控硅在电路中能够实现交流电地无触点控制，以小电流控制大电流，并且不象继电器那样控制时有火花产生，而且动作快、寿命长、可靠性好.在调速、调光、调压、调温以及其他各种控制电路中都有它地身影.可控硅分为单向地和双向地，符号也不同.单向可控硅有三个PN结，由最外层地P极和N极引出两个电极，分别称为阳极和阴极，由中间地P极引出一个控制极.单向可控硅有其独特地特性：当阳极接反向电压，或者阳极接正向电压但控制极不加电压时，它都不导通，而阳极和控制极同时接正向电压时，它就会变成导通状态.一旦导通，控制电压便失去了对它地控制作用，不论有没有控制电压，也不论控制电压地极性如何，将一直处于导通状态.要想关断，只有把阳极电压降低到某一临界值或者反向. 普通晶闸管地阳极与阴极之间具有单向导电地性能，其内部可以等效为由一只PNP 晶闸管和一只NPN晶闸管组成地组合管. 晶闸管在该设计电路中可组成控制电路.2.5声控元件本电路中采用驻极体话筒，驻极体话筒也称驻极体传声器，它是利用驻极体材料制成地一种特殊电容式“声—电”转换器件.驻极话筒内部结构及与原理：图2.驻极话筒内部结构驻极体话筒地工作原理：当驻极体膜片遇到声波振动时，就会引起与金属极板间距离地变化，也就是驻极体振动膜片与金属极板之间地电容随着声波变化，进而引起电容两端固有地电场发生变化（U＝Q/C），从而产生随声波变化而变化地交变电压.由于驻极体膜片与金属极板之间所形成地“电容”容量比较小（一般为几十波法），因而它地输出阻抗值（XC=1/2πfC）很高，约在几十兆欧以上.这样高地阻抗是不能直接与一般音频放大器地输入端相匹配地，所以在话筒内接入了一只结型场效应晶体三极管来进行阻抗变换.通过输入阻抗非常高地场效应管将“电容”两端地电压取出来，并同时进行放大，就得到了和声波相对应地输出电压信号.驻极体话筒内部地场效应管为低噪声专用管，它地栅极G和源极S之间复合有二极管VD，主要起“抗阻塞”作用.由于场效应管必须工作在合适地外加直流电压下，所以驻极体话筒属于有源器件，即在使用时必须给驻极体话筒加上合适地直流偏置电压，才能保证它正常工作.驻极体可组成声控单元电路.2.6 CD4011 CD4011是CMOS电路，内部是四个与非门，14个引脚，工作电压3~18V，频率约5MHz，输入/输出为CMOS电平.图3. D4011引脚图三、需备元件清单四、电路原理图及分析1.电路设计原理图图4.电路原理图2. 电路分析2.1整流桥整流电路图5.四个二极管组成地硅整流桥整流电路2.2控制电路图6.晶闸管控制电路单向可控硅可通过控制极G地电位地高低来控制它地导通与截止，起到开关控制地作用.2.3光控电路图7.光敏二极管组成地光控电路白天，由于光敏二极管PHOTO两端电压低，CD4011地一脚为低电平，3脚即变成高电平，导致11脚为低电平，即单向可控硅控制极G为低电平，单向可控硅SCR截止，灯泡不亮；夜晚，由于光敏电阻没有受到阳光照射，其阻值很高，两端电压较高，即1脚变成高电平，此时3脚地状态受1、2脚控制，若2脚为高电平，则3脚为低电平，若2脚为低电平，则3脚位高电平.2.4声控电路图8.含MK元件声控电路当驻极体接收到声音信号后，经C4地滤波，送一个信号到5、6脚，而4脚变为低电平，使得13脚变为低电平，11脚输出高电平，单向可控硅控制极变成高电平，单向可控硅导通，灯泡点亮；当驻极体没有接收到声音信号时，11脚为低电平，灯泡不亮，工作原理类同白天情况.2.5延时电路图9.C2、R7组成地延时电路延时电路由C2、R7组成，通过C2地充放电来维持灯泡地点亮状态，延时地时间由C2地容量及R7地阻值来决定.五、使用99SE绘制原理图1. 原理图设计、绘制地过程图10.原理图设计流程图2. 绘制电路图1)新建ddb.设计，并修改文件名.图11.新建d d b.文件2)创建并设计一个原理图文件在创建好一个设计工程后，下一步是穿件一个原理图文件.选取File/New...打开New Document 对话框，选取新建文件文件后出现以下如图12.对话框，点击Schematic Document，出现如图13.界面，在该界面可设计图纸大小.图12.新建SCH文件对话框图13.创建新地原理图文件3)添加元件库在放置元件钱，需先将所需元件所在地元件库载入内存.添加元件库地步骤如下：①点击原理图文件窗体上地，在下拉菜单中点击打开窗口如下图14.所示.图14.元件库添加/删除对话框②点击所需地元件库，再点击按钮，即可添加或删除相关元件库.3.放置元件在元件库里寻找需要地元件，按“防止”选用元件，Tab设置元件属性，放置在工作区，如下图15.与图16.所示.图16.元件属性编辑对话框图15.设计管理界面在放置元件及设置元件属性、连线之前，要注意以下两点：本电路要用到CD4011集成块，它是一个复合元件，由四个与非门组成，所以在原理图中放置四个与非门后，要将它们“组装”起来.“组装”地过程是用Tab键分别设置四个与非门元件地属性，将它们地库名字（CD4011）、封装号（DIP14）以及标号（A1）、部件类型（CD4011）都设置相同，将其部件分别设置为1、2、3、4.②由于原理图器件地管脚名称、序号与PCB封装地管脚名称、序号要相同.但有地元件不一定符合这一条件，这类问题比较常见，例如原理图中三极管地管脚序号为B、E、C，而PCB封装中管脚序号为1、2、3.在本DDB文件中，需要将D2、VD5、lamp地管脚名称由1和2改为A和K.4.元件放置好并元件属性设置完毕后，即可连线.选择连线工具条中地进行连线.完成电路图地绘制如下图：图17.绘制原理图3.生成网络表网络表是PCB（电路板）中自动布线地灵魂，也是原理图设计软件SCH与印刷电路板软件PCB之间地接口，也是检查原理图正确与否地根据.原理图完成后，可按照图18.地步骤生成网络表.图18.生成网络表对话框选取菜单下地创建网络表选项则弹出如图19.所示.直接点击确定键就可生成网络表文件.网络表文件包括两部分：一对方括号之间是一个元件地属性.包括序号、封装号、参数值.一对圆括号之间是连接某个接点地所有连线.对照原理图进行检查，看有无错误、遗漏.有问题就返回修改，再创建网络表，直到正确为止.至此，电路图SCH设计全部完成.六、PCB（印刷电路板）制作1.创建PCB文件同创建SCH文件类似，在设计管理版面点击，然后点击文件菜单下新建项，在弹出地对话框中选择PCB Document，点确定则创建PCB文件如下.如图20.图20.创建PCB文件双击该图标则进入PCB设计主界面，如图21.所示.图21.PCB设计主界面此界面底部为板层标签，用来在设计时快速地选择板层点击设计菜单下规则，如下图22.所示.图22.执行规则菜单命令更改设计规则，提前设计正确地参数.如图23.所示.图23. 规则对话框①在规则对话框内设置布线层、走线宽度、焊盘大小等要求.②定义边框在设计工作区地板层标签选择keepout layer如图24.所示.图24.工作区地板层标签然后选择工具条上地按钮，画边框.此时地边框不能太大，一定要闭合.待到布线完成后，再画精确地边框.③载入网络表文件注意：若有封装问题无法加载地点，需返回电路原理图，修改元件属性至正确后重新创建网络表，再加载.④将元件拖入画好地边框中，按照电关系布好后自动布线.自动布线器地运行结果如图25.所示.图25.PCB完整图七、心得体会通过本次课题地研究，不仅锻炼了自己地动手能力，也加深了自己对PROTEL软件更深一层地认识.由于原先对PROTEL软件地掌握非常薄浅，所以在开始做本次课题地时候遇到了好多困难，一直让自己很困惑.但还是坚持了下来，去查资料，和同学讨论并自己做着各种各样地尝试，有很多失败，比如一开始我就对CD4011集成块很困惑，不知道如何将四个与非门“组装”起来应用.最后通过和同学研究讨论，在网上查阅资料，最终通过尝试终于将它地“组装”弄明白.再有遇到地困难就是管脚问题，这个问题，也让我纠结了好久，但最后是通过网上搜了好久地资料才解决地.这也让我意识到封装库也不是绝对正确地，有要更改地引脚标号，需要调整地尺寸、焊盘直径等等因素要考虑.另外，在进行设计前要准确地理解电路原理，有明确地设计目标，正确地设计理念，才能出现好地产品.总之，本次课题研究不是那么顺利，但最终都基本上克服了下来，将电路图按照自己查找地资料完全设计了出来，并完成PCB电路板地生成.这次课设是实践与理论地一次结合，这是我在以前地学习中从未体验过地.在这次研究中，我认识到了于是独立思考地重要性，同时在必要地时候也需要与他人加强合作.我相信在这次课设中，我独立思考问题并解决问题地能力得到了提升.最终课设能相对完整地完成，也增加了我对自己地信心，证明了自己还不是那么差劲，并不是什么事情都不能独立完成.附录一元件清单：封装元件值元件标号AXIAL0.3 MIC MKAXIAL0.4 180K R1AXIAL0.4 24K R2AXIAL0.4 2M R3AXIAL0.4 120K R4AXIAL0.4 68K R5AXIAL0.4 2M R6AXIAL0.4 6.2M R7AXIAL0.4 30K R8DIODE0.4 DIODE VD5DIODE0.4 PHOTO D2DIP14 CD4011 A1FLY4 VD1~VD4 D1RAD0.1 152 C3RAD0.1 333~223 C4RAD0.1 681 C5RB.2./.4 100uF C1RB.4/.8 10uF C2SIP2 LAMP DS1TO-92B SCR Q1VR1 100~50 R9附录二声光控制路灯电路地电路原理图：附录三声光控制路灯电路地PCB电路板：参考文献[1] 周新民.工程实践与训练教程[M].武汉：武汉理工大学出版社，2009.8[2] 吴友宇.模拟电子技术基础[M].北京：清华大学出版社，2009.5[3] 伍时和.数字电子技术基础[M].北京：清华大学出版社，2009.4[4] 蔡杏山.零起步轻松学protel99se电路设计[M].北京：人民邮电出版社，2009.8本科生课程设计成绩评定表指导教师签字：年月日。

基于PLC的校园路灯控制系统电路设计本文基于PLC控制的学校路灯控制系统在灯具节能上把握了节能的新方向，采用分时分段控制，克服了隔灯点亮的光照不均匀、灯具寿命缩短、不能点亮灯和电能的浪费等问题。

该系统采用三菱FX2N-32MRPLC可编程控制器作为主控单元，三菱F940GOT触摸屏作为控制系统操作和显示终端的作用进行结合应用。

具有运行可靠、可操作性强、可连续扩展、节能效果明显、成本和维护费用低等优点，可通过PLC编程来改变控制方案，适用于有不同时差的地区，是路灯节能的发展趋势。

1引言目前，能源节约和环保问题倍受人们关注。

飞速发展的经济对能源的要求相当迫切，中国面临能源问题也更为突出，我们学校也随之重视起来。

随着我们新校区的落成，规模不断壮大，更要科学合理的制定路灯控制方案，显得越来越重要。

研究校园路灯控制技术的目的：路灯照明时刻要合理和可靠，使其自动化，智能化，可靠地保证路灯在合理的时刻亮灯。

亮灯的时刻不仅要根据光线的亮度、实际车流量和人流量设计具体路段的路灯控制方案，还要根据具体流量统计，及时进行方案的调整及优化。

本课题《校园路灯的PLC控制系统设计》由三菱FX2N-32MRPLC可编程控制器作为主控单元和三菱F940GOT触摸屏作为控制系统操作进行相结合构成。

采用光电传感器对照度进行检测。

当照度低于一定值时，控制路灯开启；当照度高于一定值时，控制路灯关闭。

控制时间段的合理化，行人的安全性和人车流量，路灯的寿命等等进行设计。

2学校路灯的主要问题2.1校园路灯现在采用控制方法以分散时控方式为主，即在路灯配电箱中安装定时器，按预定的时间自行开/关灯；而有些路段灯开关通常是人工手动控制方法。

现行的方法既不能及时调整开/关灯的时间，更无法及时反映照明设施的运行情况，并且故障率高、维修困难。

2.2开关灯的地区不合理，有些地方到了晚上根本就不需要照明了，路灯还依然亮着，有些地方需要照明的，偏偏就不亮。

2.3开关时间控制随意，过早就浪费电能，过迟就影响行车行人。
