路灯自动控制器的原理与设计

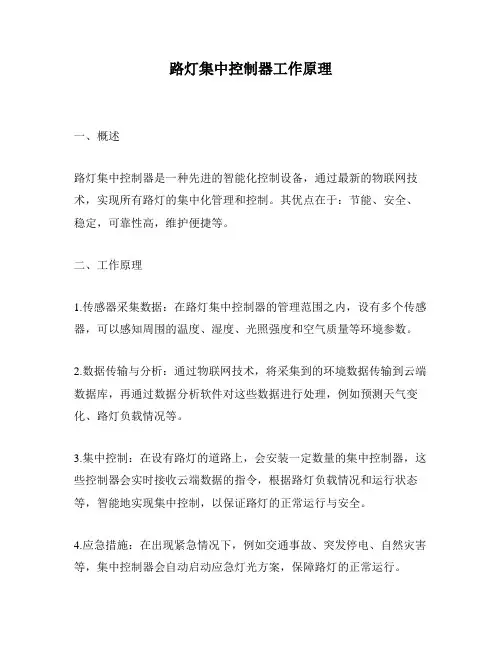

路灯集中控制器工作原理
一、概述
路灯集中控制器是一种先进的智能化控制设备，通过最新的物联网技术，实现所有路灯的集中化管理和控制。

其优点在于：节能、安全、稳定，可靠性高，维护便捷等。

二、工作原理
1.传感器采集数据：在路灯集中控制器的管理范围之内，设有多个传感器，可以感知周围的温度、湿度、光照强度和空气质量等环境参数。

2.数据传输与分析：通过物联网技术，将采集到的环境数据传输到云端数据库，再通过数据分析软件对这些数据进行处理，例如预测天气变化、路灯负载情况等。

3.集中控制：在设有路灯的道路上，会安装一定数量的集中控制器，这些控制器会实时接收云端数据的指令，根据路灯负载情况和运行状态等，智能地实现集中控制，以保证路灯的正常运行与安全。

4.应急措施：在出现紧急情况下，例如交通事故、突发停电、自然灾害等，集中控制器会自动启动应急灯光方案，保障路灯的正常运行。

三、功能特点
1.远程集中控制：路灯集中控制器实现了路灯智能化的集中控制，可随时随地对路灯进行调整，方便实用。

2.智能环境感知：路灯集中控制器通过传感器采集环境数据，实现路灯负载的智能化管理，减少了能源的消耗。

3.多种应急措施：路灯集中控制器具备完善的应急措施，对于突发情况能够迅速应急，保障路灯的正常运行。

4.数据分析管理：路灯集中控制器的云端数据库具备数据分析的功能，对路灯运行数据进行统计分析，能够从中发现问题，优化管理。

5.可靠性高：路灯集中控制器采用了最新的物联网技术，设备的可靠性高，运行稳定，保障路灯的正常运行。

四、应用范围
路灯集中控制器广泛应用于城市道路、公园、广场、工业园区、物流园等路灯管理场所，有效提高路灯的能耗管理效率和可靠性。

路灯控制器的设计路灯控制器的设计是为了实现对路灯的自动化控制，能够根据不同的场景需求和时间要求，自动调节路灯的亮度和开关状态，从而达到节约能源和提高路灯使用寿命的目的。

本文将从硬件设计和软件设计两个方面进行路灯控制器的详细设计。

1.硬件设计1.1.功能模块设计感应模块主要用于感应周边环境的亮度和车辆行驶情况，可以通过光敏传感器感应周围环境的亮度，通过雷达传感器感应车辆行驶情况。

亮度调节模块可以根据感应模块获取的亮度信息，通过PWM技术来控制路灯的亮度，实现智能调光功能。

时间控制模块用于设置和控制路灯的开关时间，可以根据需求设置每天的开关时间段。

通信模块可以通过无线通信技术，实现与云端或地面设备的远程通信，实现集中管理和监控。

1.2.硬件电路设计根据上述功能模块的需求，硬件电路设计需要包括微控制器、传感器、PWM模块、时钟模块、无线通信模块等。

微控制器是整个电路的核心，负责控制各个模块的工作，可以选择具有较高计算能力和丰富接口资源的单片机。

传感器需要选择适合于感应模块的光敏传感器和雷达传感器，以及其他可能需要的传感器。

PWM模块需要根据路灯亮度调节的需求，选择合适的PWM芯片或芯片组，用于控制路灯的亮度。

时钟模块可以选择实时时钟芯片，用于控制路灯的开关时间。

无线通信模块可以选择Wi-Fi模块、蓝牙模块或其他具有远程通信功能的无线模块。

2.软件设计2.1.系统架构设计软件设计需要考虑系统的可扩展性和实时性。

可以采用多任务调度的方式，将每个模块的功能放在不同的任务中实现。

系统架构设计可以分为感应任务、控制任务和通信任务。

感应任务负责采集传感器数据，如环境亮度和车辆行驶情况等。

控制任务根据感应任务获取的数据，并根据设定的算法进行开关控制和亮度调节。

通信任务负责与云端或地面设备进行通信，将路灯的状态和数据传输到远程端。

2.2.算法设计控制任务中的算法设计主要包括开关控制算法和亮度调节算法。

开关控制算法可以根据感应任务获取的车辆行驶情况和开关时间进行判断，从而决定路灯的开关状态。

路灯单灯控制器的原理
路灯单灯控制器的原理是通过光感探测器和时间控制器实现对路灯的自动开关控制。

具体原理如下：
1. 光感探测器：路灯单灯控制器内置光感探测器，用于感知周围环境的光照强度。

当环境光照强度达到一定程度时，光感探测器会输出信号。

根据光感探测器的信号，可以判断是否需要开启路灯。

2. 时间控制器：路灯单灯控制器内置时间控制器，用于设定路灯的工作时间。

用户可以根据需要设置路灯的开启和关闭时间，时间控制器会根据设定的时间自动控制路灯开启或关闭。

3. 控制逻辑：路灯单灯控制器会根据光感探测器和时间控制器的输入信号进行控制逻辑处理。

当光感探测器输出信号到达一定阈值，且当前时间处于设定的开启时间段内，控制器会触发开关信号，将路灯开启；当光感探测器输出信号低于阈值，或者当前时间处于设定的关闭时间段内，控制器会触发关闭信号，将路灯关闭。

4. 实时监测：路灯单灯控制器还可以实时监测路灯的工作状态，如是否正常运行、是否有故障等。

如果出现故障，控制器会发送报警信号。

综上所述，路灯单灯控制器的原理是通过光感探测器和时间控制器实现对路灯的自动开关控制，提高了能源利用效率和路灯的使用寿命。

光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。

天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。

kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。

其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。

R2为限流电阻。

电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。

二极管vDl为保护二极管。

电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。

电阻R5、电容c3为消火花电路。

二极管vD2、电容c4为半波电流。

LED智能路灯控制系统设计随着城市化进程的不断加快，城市道路越来越多，路灯数量也日益增加。

传统路灯存在能耗高、寿命短、维护管理成本高等问题，而LED路灯以较低的能耗、较长的寿命、较低的维护成本等诸多优点逐渐取代了传统路灯成为主流选择。

在此基础上，智能路灯控制系统的出现不仅能更大程度地发挥LED路灯的优势，提高城市路灯的使用效率，同时可以更好地满足人们在生活中的需求。

本文将介绍LED智能路灯控制系统的设计思路和实现方法。

一、系统设计思路1. 系统架构设计本系统采用集中与分布相结合的系统架构。

通过将LED灯路灯控制器、数据采集中心与互联网技术相结合，把所有的灯控制器连接至一个控制中心，通过分布在各个控制器上的传感器、通信模块等实现灯控器的实时状态采集和控制命令的下发。

2. 控制方式通过对人们对道路照明的需求进行统计分析，本系统采用以下三种控制方式：传感器控制当传感器检测到周围照度低于设置的亮度值时，自动打开路灯；当检测到周围照度高于预设亮度值时，则关闭路灯。

此种方式可以根据环境光线的变化自动进行调节，避免路灯一直开启，浪费能源。

手动控制用户可以通过手机App或者有线手动开启或关闭路灯。

预定时间控制利用时钟芯片，可以通过程序对路灯控制器的开关时间进行预定，定时开启或关闭路灯。

3. 通信方式本系统采用ZigBee协议或LTE/NB-IoT无线通信方式，实现灯控器与数据采集中心之间的通信。

4. 智能算法为提高路灯的使用效率，本系统采用了人工智能算法。

通过累积历史数据，以及路灯自身的状态、环境变量等信息，实现对路灯的智能控制，达到自适应、无需手动干预的控制效果。

例如对于相邻两个路段，当一个路段获得了最大亮度值，而另一个路段获得了最小亮度值时，系统会选择将光源的能量转移到那个最小的路段，以最小的能耗来达到最大的亮度的目标，节省能源、降低成本。

二、系统实现方法本系统是利用单片机进行硬件控制的，同时实现网络通讯，云存储，无线远程控制等功能。

声光控路灯控制系统设计一、系统原理声光控路灯控制系统的原理是通过声音传感器和光照传感器感知环境中的声音和光线强度，并据此自动调节路灯的亮度。

当环境中的声音超过一定阈值时，系统会判断有人经过，此时会将路灯的亮度调高，以提供良好的照明效果；当环境中的光线强度低于一定阈值时，系统也会自动调节路灯的亮度，以确保夜间驾车和行人的安全。

二、硬件设计1.声音传感器：用于检测环境中的声音强度，并将声音信号转换成电信号，传递给微控制器进行处理。

2.光照传感器：用于感知环境中的光线强度，并将光照信号转换成电信号，传递给微控制器进行处理。

3. 微控制器：负责接收声音传感器和光照传感器的信号，并通过判断和计算确定路灯的亮度控制信号。

常用的微控制器可选择Arduino、Raspberry Pi等。

4.继电器：用于控制路灯的电源开关，根据微控制器的输出信号来控制路灯的亮灭和亮度。

三、软件设计1.信号处理算法：将声音传感器和光照传感器采集到的模拟信号转换为数字信号，然后进行滤波和功率计算等处理，以得到准确的环境声音和光照的数值。

2.控制逻辑：根据声音和光照信号的数值，采用一定的算法进行判断和计算，得出路灯的亮度控制信号。

例如，当声音超过阈值时，亮度调高；当光照低于阈值时，亮度调高。

此外，还可以根据具体需求设计其他的控制策略，如定时开关、手动控制等。

软件设计中还需考虑异常情况处理和系统稳定性等问题，如在传感器故障时应有相应的错误处理机制；在电源不足或其他外界干扰情况下，系统应能正常工作或提供相应的保护。

综上所述，声光控路灯控制系统设计应包括系统原理、硬件设计和软件设计三个方面。

通过合理的设计，可以实现智能路灯的节能控制，提高路灯的能源利用效率。

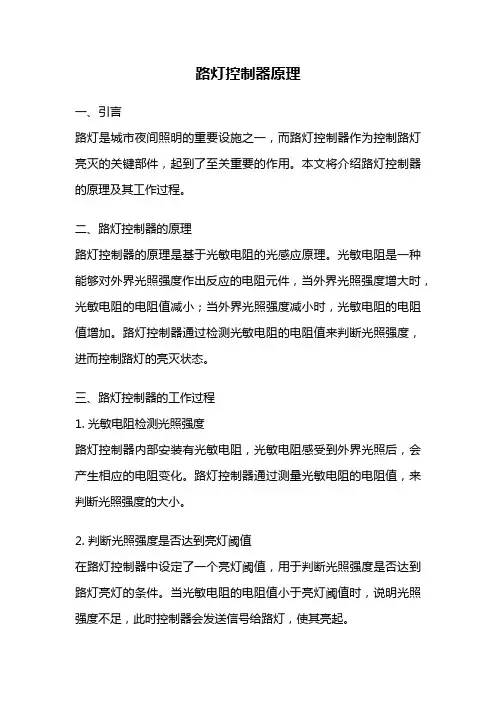

路灯控制器原理一、引言路灯是城市夜间照明的重要设施之一，而路灯控制器作为控制路灯亮灭的关键部件，起到了至关重要的作用。

本文将介绍路灯控制器的原理及其工作过程。

二、路灯控制器的原理路灯控制器的原理是基于光敏电阻的光感应原理。

光敏电阻是一种能够对外界光照强度作出反应的电阻元件，当外界光照强度增大时，光敏电阻的电阻值减小；当外界光照强度减小时，光敏电阻的电阻值增加。

路灯控制器通过检测光敏电阻的电阻值来判断光照强度，进而控制路灯的亮灭状态。

三、路灯控制器的工作过程1. 光敏电阻检测光照强度路灯控制器内部安装有光敏电阻，光敏电阻感受到外界光照后，会产生相应的电阻变化。

路灯控制器通过测量光敏电阻的电阻值，来判断光照强度的大小。

2. 判断光照强度是否达到亮灯阈值在路灯控制器中设定了一个亮灯阈值，用于判断光照强度是否达到路灯亮灯的条件。

当光敏电阻的电阻值小于亮灯阈值时，说明光照强度不足，此时控制器会发送信号给路灯，使其亮起。

3. 判断光照强度是否达到灭灯阈值同样地，路灯控制器中设定了一个灭灯阈值，用于判断光照强度是否达到路灯灭灯的条件。

当光敏电阻的电阻值大于灭灯阈值时，说明光照强度过大，此时控制器会发送信号给路灯，使其熄灭。

4. 根据光照强度控制路灯的亮灭状态根据光敏电阻的电阻值与亮灯阈值、灭灯阈值的比较结果，路灯控制器会控制路灯的亮灭状态。

当光敏电阻的电阻值小于亮灯阈值时，控制器会发送信号给路灯，使其亮起；当光敏电阻的电阻值大于灭灯阈值时，控制器会发送信号给路灯，使其熄灭。

5. 实时调节亮灯阈值和灭灯阈值为了适应不同环境下的光照变化，路灯控制器通常还具有实时调节亮灯阈值和灭灯阈值的功能。

通过调节亮灯阈值和灭灯阈值，可以灵活地控制路灯的亮灭状态，提高路灯的节能效果。

四、总结路灯控制器通过光敏电阻的光感应原理，实现对路灯亮灭状态的控制。

通过检测光敏电阻的电阻值，判断光照强度的大小，并根据设定的亮灯阈值和灭灯阈值，控制路灯的亮灭状态。

路灯集中控制器工作原理路灯集中控制器是一种智能化的控制系统，它可以对路灯进行集中控制和管理，从而实现路灯的自动化控制。

路灯集中控制器的工作原理是基于传感器和控制器的交互作用，通过传感器采集路灯的环境信息，然后通过控制器对路灯进行控制，从而实现路灯的自动控制。

路灯集中控制器由传感器、控制器和执行机构三部分组成。

传感器是路灯集中控制器的核心部件，它可以采集路灯的环境信息，包括路灯亮度、温度、湿度、风速等参数。

采集到的信息会通过传感器向控制器发送，控制器会根据这些信息进行分析和处理，然后向执行机构发送指令，从而实现对路灯的控制。

路灯集中控制器的工作原理是基于传感器和控制器的交互作用。

当路灯传感器采集到路灯的环境信息后，会将这些信息传输给控制器，控制器会根据这些信息进行分析和处理，然后向执行机构发送指令，从而实现对路灯的控制。

控制器可以根据路灯的环境信息来自动调节路灯的亮度，从而实现节能减排的目的。

例如，在夜晚人车较少的时候，控制器可以自动调节路灯的亮度，从而节约能源。

路灯集中控制器的优点在于可以实现对路灯的智能化控制和管理，从而提高路灯的使用效率和节约能源。

例如，在节假日或特殊活动期间，路灯集中控制器可以自动调整路灯的亮度和开关时间，从而满足不同的需求。

此外，路灯集中控制器还可以实现对路灯的远程监控和管理，从而提高路灯的可靠性和安全性。

路灯集中控制器的应用在城市路灯的智能化管理中具有重要意义。

随着城市化进程的加速，城市路灯的数量不断增加，路灯的管理和维护成本也不断增加。

而路灯集中控制器可以实现对路灯的自动化控制和管理，从而降低路灯的管理和维护成本，提高路灯的使用效率和节约能源。

总之，路灯集中控制器是一种智能化的路灯控制系统，它可以实现对路灯的自动化控制和管理，提高路灯的使用效率和节约能源。

在城市路灯的智能化管理中具有重要意义，是城市化进程中不可或缺的一部分。

路灯控制系统的设计摘要随着中国经济的快速发展，人类对电力能源的需求日益增大，电力资源日益缺乏。

因此如何节能降耗已成为近几年来人们关注讨论和研究的话题。

本文研究的路灯控制系统是针对我国城市在路灯照明的控制方面产生的巨大能源消耗和浪费而开发出的新的智能型的路灯控制系统。

本文详细介绍了该系统的设计与实现。

本文详细介绍并分析了以单片机芯片AT89S52、时钟芯片DS1302、光敏电阻为主要部件的硬件电路和在以keil 软件为主要编程环境的软件部分。

通过时间控制和环境参数控制相结合的方法去控制路灯。

实现随着光照强度的大小和在一定时间段内路灯都有着的不同表现，午夜路灯间隔开以节省电源，光照很足时路灯全部自动断开不工作等功能。

实验表明，该路灯控制系统是一种智能型控制系统。

电力资源既能够得到合理利用也不会影响人类的交通安全。

随着社会的发展，路灯控制系统会得到更广泛的应用。

关键词：路灯控制、单片机、时钟芯片、光敏电阻AbstractWith China's rapid economic development, human electricity demand growing, the power resource-scarce. Therefore, how energy consumption has become a topic of discussion and research attention.In this paper, the street light control system for street lighting in the Chinese cities control the enormous energy consumption and waste and to develop new intelligent street lights control system.This paper describes the design and implementation of the system.This paper introduced and analyzed in single chip AT89S51, clock chip DS1302, photosensitive resistance as the main components of hardware circuitry and with keil as the main programming environment software.Time control and the environment through the combination of parameter control methods to control the lights. As the light intensity to achieve a certain period of time the size and all have different performance lamps, night lights spaced to save power, light is enough to automatically disconnect when the lights do not work all the functions. Experiments show that the street light control system is an intelligent control system. Power can be both rational utilization of resources will not affect the safety of mankind. With the social development, street lighting control system will be more widely used.Key words: street lighting control, single-chip, clock chips, light resistance目录第一章绪论................................... 错误!未定义书签。
