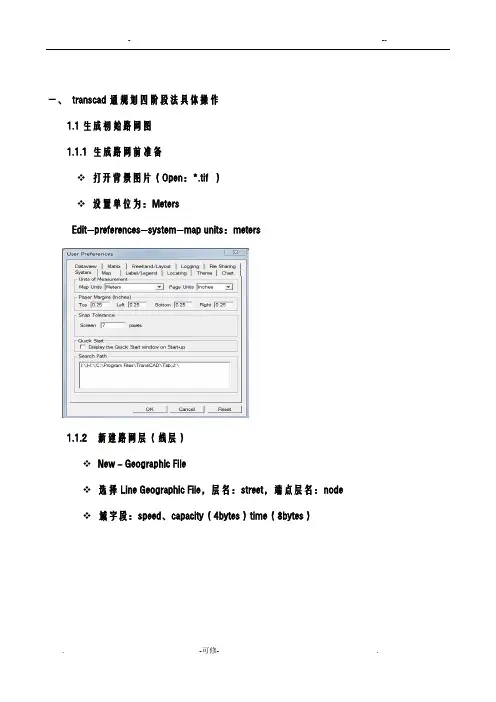

一、transcad通规划四阶段法具体操作1.1生成初始路网图1.1.1 生成路网前准备❖打开背景图片（Open：*.tif ）❖设置单位为：MetersEdit—preferences—system—map units：meters1.1.2 新建路网层（线层）❖New－Geographic File❖选择Line Geographic File，层名：street，端点层名：node❖域字段：speed、capacity（4bytes）time（8bytes）❖画路网：Tools－Map Editing－Toolbox❖画完路网检查路网的连通性：Tools－Map Editing－check line layer connectivity1.2 生成小区图❖新建交通区层（面层）❖New－Geographic File,选择Area Geographic File，options选择第二项，输入层名:area ❖添加域字段：交通区编码ID，现状base，现状吸引量A base，现状交通区容量POP base，未来发生量P fur，未来吸引量A fur，未来交通区容量POP fur❖画交通区：Tools－Map Editing－Toolbox1.3 在路网与交通区层填入数据并进行人口预测❖根据调查所得的数据填入路网与交通区数据表中❖进行交通区未来人口预测(1)、打开交通区数据表(2)、操作过程❖点击statistics—Model Esticmation，在dependent选项里面选择P base，independent 里面选POP base—add—POP base—OK—保存（文件名为P fur）；❖同样在dependent选项里面选择A base，independent里面选POP base—add—POP base—OK—保存(文件名为A fur)；❖点击数据表中P fur下任意一格，选statistics—Model Evaluation—打开P fur文件—将数据导入表中（A fur导入方式相同）1.4 生成小区质心❖建立交通区形心与路网的连接(1)在“ node层”添加字段index，操作方法：dataview－modify table—add field—命名为index(2)输出质心：选择面层“area”，tool-export选择All features，standard geographic file，ID，include built data，export as centroid points(3)选择面层“area”，使用tool-mapediting-connect，选择node field: index. fill with 选择Ids from area layer❖更新路网的路段属性信息❖添加路段属性数据：使用Fill…❖Capacity=100000，speed=3，time=Length/speed1.5 创建网络(1)选出质心：在点层上-Selection-selection by condition…-填入index<>null-ok（2）建立网络❖在路网层上，点击Networks/Paths→Create调出创建网络对话框将Optional Fields里的容全选，连接后的路网将继承这些属性点OK，出现保存对话框起好名字，点击Save。
交通规划四阶段法模型TransCAD核心--交通规划模型TransCAD以交通规划“四阶段法”为基础，提供了完善的交通规划模型算法。
其中包括需求预测模型、公交模型、OD矩阵推算、路径模型、路网分析模型、物流模型等。
1(“四阶段法”交通规划模型? 出行产生/吸引模型交叉分类法:交叉分类法是根据一定的社会经济特点将一个城区的人口划分为若干类型。
然后，经验地估计每种类型的家庭或出行者的平均出行率，由此产生的出行率表，可用于预测该研究区的出行产生量。
回归分析模型:普遍采用两种回归分析模型。
第一种，使用以交通小区为标准的集计数据，将每个家庭的平均出行量作为因变量，小区特征属性的平均值作为说明变量(自变量)。
第二种，使用以单个的家庭或出行者为标准的非集计数据，以每个家庭或出行者的出行量作为因变量，家庭和出行者的特征属性作为说明变量(自变量)。
离散选择法: 离散选择法是使用非集计的家庭或单个出行者的数据估算它们的出行概率。
再将所得的结论集计起来即为预测的出行产生量。
? 产生/吸引平衡模型保持出行产生量不变:保持出行产生量不变，调整出行吸引量，使得吸引总量与产生总量相等。
保持出行吸引量不变:保持出行吸引量不变，调整出行产生量，使出行产生总量与吸引总量相等。
用户指定出行总量系数:同时调整出行产生量和出行吸引量，使产生量和吸引量之和等于出行总量乘以用户给定系数之积。
用户指定的出行总量:同时调整出行产生量和吸引量，使产生量和吸引量之和等于用户给定的值。
? 出行分布模型1增长系数法:是通过对现有的矩阵乘以系数实现的(增长系数由未来的出行产生量除以出行现状的产生量计算得出的)。
在无法获悉路网交通小区间距离、出行时间或综合费用等信息时，常常使用该方法。
——常增长系数法——出行产生受约束的增长系数法——出行吸引受约束的增长系数法——全约束增长系数(Fratar福来特法 )重力模型:主要的原理——两个地区之间的空间交流量与出行产生量/吸引量的乘积成正比，与两地之间的交通阻抗成反比。
“四阶段法”在交通规划中的应用—以济源市公路规划为例摘要：“四阶段法”目前是交通量预测中应用较为广泛的方法，本文基于“四阶段法”，首先对济源市社会经济、交通需求预测，然后采用TransCAD软件得出区域交通分布情况，为济源市农村公路网规划提供基础性的依据。
关键词：社会经济发展预测；交通需求预测；小区划分；交通分布一、预测思路与方法交通需求增长是与经济发展密切相关的，经济发展的速度将决定交通需求的增长速度，同时交通基础设施的改善又将促进区域的经济发展。
为此，在未来交通出行量发展预测过程中，将在济源市社会经济发展预测的基础上，通过分析两者之间的联系预测交通需求的增长。
二、社会经济发展预测GDP总量反映的是一个地方经济实力和市场规模。
多年来济源市经济一直保持高速增长。
2019年，全市生产总值达到686.96亿元、增长7.8%、居全省第二，规模以上工业增加值增长8.8%、居全省第一，财政总收入完成117.5亿元、增长10%，其中一般公共预算收入57.1亿元、增长13.8%、居全省第二。
查阅《河南省统计年鉴》（2011~2019）及济源市2020年政府工作报告，济源市近年经济发展情况如表1所示。
表1济源市历年国民经济情况（万元）年份生产总值第一产业第二产业第三产业2010343.3815.98259.8567.54 2011373.3618.6278.1176.89 2012439.9519.4335.1285.43 2013460.1321.51344.0994.53 2014480.4621.73327.28131.45 2015492.5421.68323.98146.88 2016538.9123.27350.12165.52 2017600.1219.09395.44185.59 2018641.8418.87416.02206.94 2019686.9624.36421.89240.71由于经济发展过程复杂，影响因素较多，这给预测工作带来一定的难度，虽然各地政府部门都按照各自的实际情况制定了自己的远景发展目标，但往往由于宏观经济环境及政策等方面因素的影响而与实际发生出现偏差，有时甚至差距较大。
