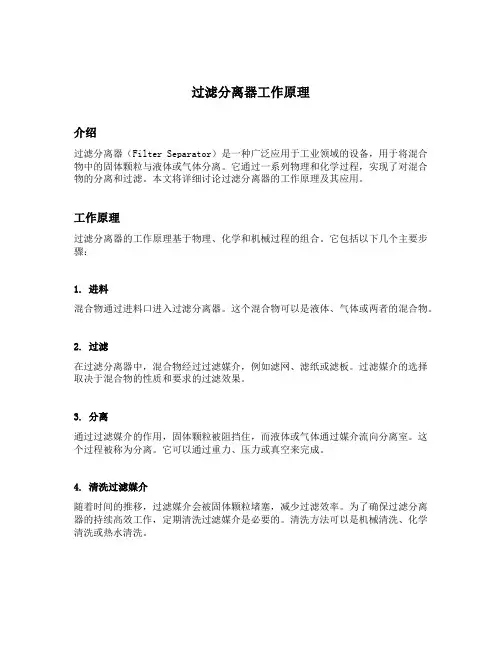

过滤分离器工作原理介绍过滤分离器（Filter Separator）是一种广泛应用于工业领域的设备，用于将混合物中的固体颗粒与液体或气体分离。
它通过一系列物理和化学过程，实现了对混合物的分离和过滤。
本文将详细讨论过滤分离器的工作原理及其应用。
工作原理过滤分离器的工作原理基于物理、化学和机械过程的组合。
它包括以下几个主要步骤：1. 进料混合物通过进料口进入过滤分离器。
这个混合物可以是液体、气体或两者的混合物。
2. 过滤在过滤分离器中，混合物经过过滤媒介，例如滤网、滤纸或滤板。
过滤媒介的选择取决于混合物的性质和要求的过滤效果。
3. 分离通过过滤媒介的作用，固体颗粒被阻挡住，而液体或气体通过媒介流向分离室。
这个过程被称为分离。
它可以通过重力、压力或真空来完成。
4. 清洗过滤媒介随着时间的推移，过滤媒介会被固体颗粒堵塞，减少过滤效率。
为了确保过滤分离器的持续高效工作，定期清洗过滤媒介是必要的。
清洗方法可以是机械清洗、化学清洗或热水清洗。
5. 固体排出当过滤媒介上积累了足够的固体颗粒时，需要将其排出。
这可以通过手动操作或自动装置来实现。
应用领域过滤分离器在许多工业领域都有广泛的应用。
以下是一些常见的应用领域：1. 石油和天然气工业在石油和天然气开采和加工过程中，过滤分离器被用于将固体颗粒从液体或气体中分离出来。
它可以保护设备免受颗粒的损害，同时提高产品质量。
2. 化学工业在化学工业中，过滤分离器被用于分离不同的化学品、溶剂或反应物。
它可以提高产品纯度并减少废物的产生。
3. 食品和饮料工业在食品和饮料工业中，过滤分离器用于清除悬浮物、微生物和杂质。
它可以保证食品和饮料的安全和卫生。
4. 矿业在矿业中，过滤分离器被用于从矿石中分离出有用的矿物质，并去除不需要的杂质。
5. 污水处理在污水处理过程中，过滤分离器起到了重要的作用。
它可以分离悬浮物、沉淀物和油脂，使污水达到排放标准。
优点和局限性过滤分离器具有以下一些优点：•可以高效地分离固体颗粒和液体或气体。

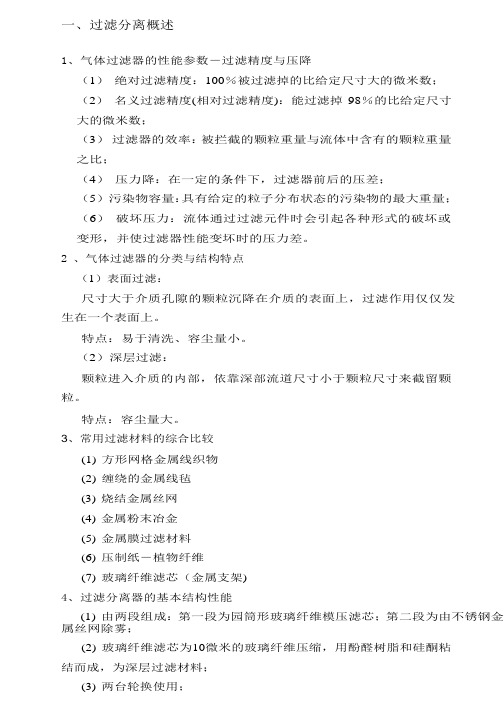

一、过滤分离概述1、气体过滤器的性能参数－过滤精度与压降（1）绝对过滤精度：100％被过滤掉的比给定尺寸大的微米数；（2）名义过滤精度(相对过滤精度)：能过滤掉98％的比给定尺寸大的微米数；（3）过滤器的效率：被拦截的颗粒重量与流体中含有的颗粒重量之比；（4）压力降：在一定的条件下，过滤器前后的压差；（5）污染物容量：具有给定的粒子分布状态的污染物的最大重量；（6）破坏压力：流体通过过滤元件时会引起各种形式的破坏或变形，并使过滤器性能变坏时的压力差。
2 、气体过滤器的分类与结构特点（1）表面过滤：尺寸大于介质孔隙的颗粒沉降在介质的表面上，过滤作用仅仅发生在一个表面上。
特点：易于清洗、容尘量小。
（2）深层过滤：颗粒进入介质的内部，依靠深部流道尺寸小于颗粒尺寸来截留颗粒。
特点：容尘量大。
3、常用过滤材料的综合比较(1) 方形网格金属线织物(2) 缠绕的金属线毡(3) 烧结金属丝网(4) 金属粉末冶金(5) 金属膜过滤材料(6) 压制纸－植物纤维(7) 玻璃纤维滤芯（金属支架)4、过滤分离器的基本结构性能(1) 由两段组成：第一段为园筒形玻璃纤维模压滤芯；第二段为由不锈钢金属丝网除雾；(2) 玻璃纤维滤芯为10微米的玻璃纤维压缩，用酚醛树脂和硅酮粘结而成，为深层过滤材料；(3) 两台轮换使用；(4) 除尘效率：理论上，大于8微米的颗粒，效率可达99.99%, 6~8微米的大于99％；(5) 密封常出现问题－一个过滤元件出现密封问题，整台过滤器性能失效；(6) 大量的含水会导致过滤精度降低；(7) 过滤元件质量低，使用寿命低；(8) 排液不及时；(9) 进出口压差指示表不准。

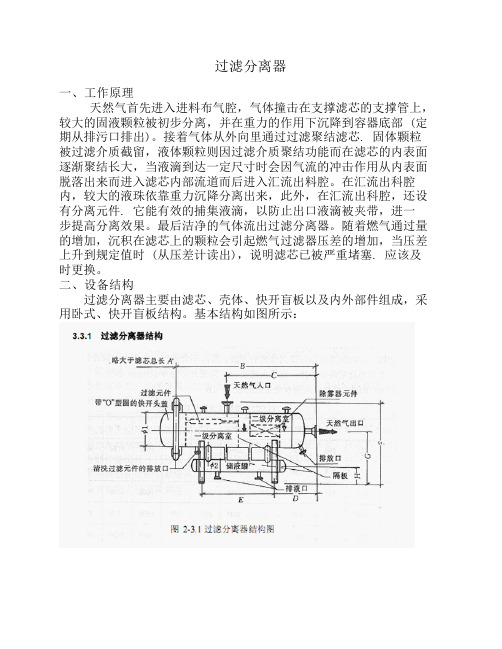

二、卧式过滤分离器1、过滤分离器结构图2-3.1过滤分离器结构图2、工作原理气体从一级分离室进入到分离器中，通过过滤介质到二级分离室，在通过过滤介质时，气体中的大部分固体或液体杂质被截留下来；在二级分离室内设有捕雾装置，将气体中含有的剩余液滴出去，最后干净气体进入下游管道。
天然气过滤分离器的工作原理
天然气过滤器主要由一级旋风分离器、二级惯性除沫器预滤和凝聚、三级精滤芯凝聚、排污阀等组成，夹带液体和固体颗粒的天然气，由进气管以切线方向进入一级旋风分离器。
经过旋风分离，较大的液滴和固体颗粒被分离出来。
然后，经过二级除沫器，气体通过惯性碰撞作用下，气、液、固进一步分离。
气体中粒径较大的尘埃被滤除，对后级精滤芯起保护作用。
气体通过精滤芯（第三级精滤），粒径大于10微米（或更细）的固体粒子被滤除；粒径微小的液态雾状物被收集在精滤芯上，并凝聚成较大的液滴，在重力作用下，沉降到精滤管底部。
分离出来的液体由各排污口排出，经处理的天然气由过滤器顶端的出气口输出。
本装置综合采用机械分离，微纤维过滤和微孔介质凝聚生长的原理，具有相当高的除尘过滤精度及脱湿能力
汇管的工作原理
主要的作用是平稳气流，起缓冲器的作用，准备进行调压计量。
蔡家用户：天润新兴通用三华四联光电海电风能海斯坦普车检所友隆力帆
安全阀：（先导式）过滤分离器起跳压力：1.1MPa
生活用气：0.33 MPa
蔡家组团民用：0.54 MPa
蔡家组团工业用气：0.87 MPa
友隆：0.76 MPa
天润：0.46 MPa
HSE八大工具法。
天然气过滤器原理
天然气过滤器原理是基于物理或化学方法来去除天然气中的杂质和污染物，以确保天然气质量符合要求，并保护后续设备的正常运行。
物理过滤器的原理是利用孔径较小的滤网或过滤介质，在天然气通过时，通过物理拦截的方式去除固体颗粒、液体水和油滴等杂质。
其过程中，天然气流经过滤器内部的滤网或过滤介质，其中较大的颗粒或液滴被滤网截留，而纯净的天然气则通过滤网或过滤介质，达到去除杂质的目的。
化学过滤器的原理则是通过化学反应来去除气体中的有害成分。
常见的方法包括使用吸附剂或催化剂。
吸附剂可以吸附气体中的污染物，从而达到净化的效果。
催化剂则可以加速气体中有害物质的化学反应，将其转化为无害成分。
无论是物理过滤器还是化学过滤器，其原理都是通过一系列的处理步骤，将天然气中的杂质和污染物逐渐去除。
通过使用高效的过滤材料和合适的工艺设计，可以使天然气达到使用要求，提高能源利用效率，减少对设备的腐蚀和损坏，并确保环境安全。
过滤分离设备在天然气长输管道中的应用摘要：过滤分离设备主要用于去除天然气中的固体颗粒和液体杂质，保证长输管网的运行安全，是管网运营的核心设备。
根据天然气气质和功能要求不同，可选择不同结构和形式的过滤分离设备。
关键词：过滤分离设备；过滤分离设备应用1 长输管道中过滤分离设备介绍1.1 过滤分离器天然气过滤分离器采用过滤滤芯作为过滤元件，主要用于去除天然气中夹带的较小粒径的固体粉尘和粒径较大的液滴。
过滤分离器主要由滤芯、壳体、快开盲板、积液包以及内外部件组成，内件主要包括隔板、过滤滤芯和叶片分离器。
过滤分离器以卧式结构为主，内部隔板将壳体分为进料腔和出料腔，过滤滤芯固定在隔板上。
天然气首先从进气口进入进料腔，气体中夹带的较大固体颗粒和液滴在重力作用下沉积到壳体底部，液滴汇集后流入积液包。
在经过初步沉降分离后，天然气由外向内通过过滤滤芯，气体中未沉降的细小固体杂质和较大液滴被拦截在滤芯外表面，净化后的天然气由滤芯内部进入出料腔。
在出料腔设有叶片分离器，通过改变天然气流道，使得气体中夹带的小液滴碰撞聚结成大液滴后沉降，汇入积液包。
天然气通过过滤滤芯和叶片分离器两次分离后，由壳体出气口进入下游，从而实现气固、气液的分离。
最后洁净的天然气流出过滤分离器。
过滤分离器滤芯主要由上端盖、下端盖、金属中心管、密封垫、过滤介质和保护套组成。
上、下端盖和金属中心管为不锈钢材质，过滤介质为聚酯纤维缠绕管或聚丙烯纤维熔喷管，形成梯度型深度过滤。
胶垫材质为丁腈橡胶或氟橡胶。
过滤滤芯通过端盖接口安装固定在过滤分离器壳体内部，气体由外向内通过滤芯，固体杂质及较大液滴被拦截在过滤介质内部，实现气液、气固分离。
过滤滤芯整体结构强度应符合各项检验要求及其他技术要求。
输气管道过滤分离器设备压差大于等于0.1MPa，应立即组织更换滤芯。
1.2 气-液聚结分离器气-液聚结分离器采用气液聚结滤芯作为分离元件，主要用于去除天然气中的较小粒径液滴，适用于天然气中含液量较高或处理精度要求更高的场所。

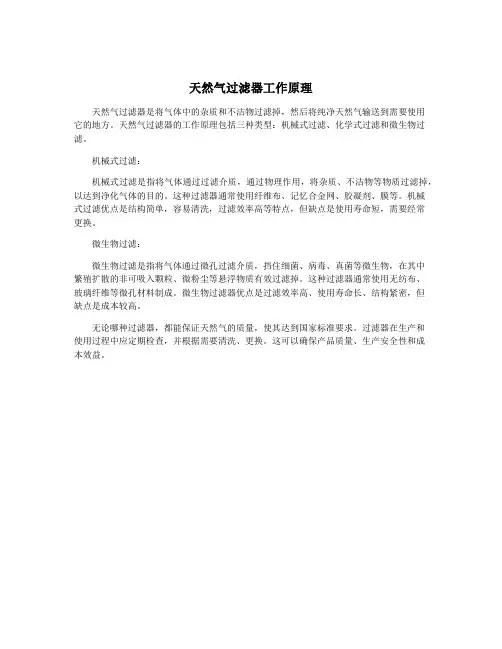

天然气过滤器工作原理
天然气过滤器是将气体中的杂质和不洁物过滤掉，然后将纯净天然气输送到需要使用
它的地方。
天然气过滤器的工作原理包括三种类型：机械式过滤、化学式过滤和微生物过滤。
机械式过滤：
机械式过滤是指将气体通过过滤介质，通过物理作用，将杂质、不洁物等物质过滤掉，以达到净化气体的目的。
这种过滤器通常使用纤维布、记忆合金网、胶凝剂、膜等。
机械
式过滤优点是结构简单，容易清洗，过滤效率高等特点，但缺点是使用寿命短，需要经常
更换。
微生物过滤：
微生物过滤是指将气体通过微孔过滤介质，挡住细菌、病毒、真菌等微生物，在其中
繁殖扩散的非可吸入颗粒、微粉尘等悬浮物质有效过滤掉。
这种过滤器通常使用无纺布、
玻璃纤维等微孔材料制成。
微生物过滤器优点是过滤效率高、使用寿命长、结构紧密，但
缺点是成本较高。
无论哪种过滤器，都能保证天然气的质量，使其达到国家标准要求。
过滤器在生产和
使用过程中应定期检查，并根据需要清洗、更换。
这可以确保产品质量、生产安全性和成
本效益。
天然气净化操作工初级题库三1、单选人体触电时，影响人体触电伤害程度的最主要因素是（）。
A、人体电位的高低B、人体对某种导体电位的高低C、电流的高低D、通过人体电流的高低（江南博哥）正确答案：D2、单选我国目前尾气处理控制尾气（）。
A、排放流量B、SO2排放总量C、SO2排放浓度D、H2S排放浓度正确答案：B3、单选天然气国家质量标准GB/T17820-1999中二类气规定天然气的二氧化碳含量为（）。
A、≤2%B、≤3%C、≤4%D、≤5%正确答案：B4、单选下列属于容积式泵的是（）。
A.往复泵B.旋涡泵C.喷射泵D.离心泵正确答案：A5、单选克劳斯燃烧炉催化剂的作用是降低过程气中（）的含量。
A、CH4B、H2SC、CS2和COSD、SO2正确答案：C6、单选在人工呼吸法中操作简便，容易掌握，气体交换量大，接近正常呼吸的气体量的方法是（）。
A、仰卧压背法B、仰卧压胸法C、口对口吹气法D、仰卧牵背法正确答案：C7、单选宜选用LEL检测仪检测的气体是（）。
A、CH4B、H2SC、SO2D、CO正确答案：A8、单选一块砖平放在水平地面上，将它切去一半，剩下的一半对地面的压强（）。
A、一定是原来的1／2B、一定和原来的一样C、一定是原来的2倍D、条件不足无法确定正确答案：D9、判断题转化器入口温度控制好很重要。
正确答案：对10、单选硫磺是一种黄色的晶体，（）。
A、溶于水B、不溶于水C、易溶于酒精D、不溶于CS2正确答案：B11、判断题硫回收催化剂活性组分是活性氧化铝。
正确答案：对12、单选循环水系统设置过滤器可控制水中（）的含量。
A、溶解氧B、悬浮物C、CO2D、微生物正确答案：B13、单选以下不属于截止阀优点的是（）。
A、在开启和关闭过程中，由于阀瓣与阀体密封面间的磨擦力比闸阀小，因而耐磨B、开启高度一般仅为阀座通道的1/4，因此比闸阀小得多C、具有最低的流阻D、通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修正确答案：C14、单选天然气过滤分离器的原理是利用气体与微粒（）不同，气体可通过过滤介质，而微粒被截留在上面不能通过。
天然气过滤分离器的工作原理天然气过滤分离器是一种在天然气输送和处理系统中广泛应用的设备，它对天然气中的杂质进行过滤和分离，从而保护后续设备的正常运行。
本文将介绍天然气过滤分离器的工作原理以及其在天然气处理中的重要作用。
一、天然气过滤分离器的分类天然气过滤分离器根据其不同的工作原理和结构特点，可以分为以下几类：1. 空气动力式：该类型的过滤分离器利用压差产生气流，并通过布设在过滤器中的滤料，将杂质颗粒过滤掉。
其特点是结构简单、易于维护和操作成本低。
2. 静电式：这种类型的过滤分离器利用内部封闭的电场产生静电力，将天然气中的颗粒杂质分离，并通过特殊的清洗装置将杂质清除。
其主要优点是处理杂质效果好，适用于处理高粘度液体和液体中的微粒。
3. 磁力式：这种类型的过滤分离器利用内部的磁力场将磁性颗粒过滤掉，并通过清洗装置将杂质清除。
它适用于处理含有铁磁性物质的天然气。
二、天然气过滤分离器的工作原理不论是哪种类型的天然气过滤分离器，其工作原理主要包括三个方面：过滤、分离和清洗。
1. 过滤：天然气经过过滤分离器进入设备，首先要经过过滤作用。
过滤器内设有滤料，通过过滤器的作用，将天然气中的固体颗粒、液滴和其他杂质过滤掉。
常见的滤料材料有不锈钢丝网、聚丙烯滤芯等。
经过过滤后，天然气中的颗粒杂质被有效地去除，从而保证后续设备的正常运行。
2. 分离：在过滤作用的基础上，天然气过滤分离器还能将液体和气体分离。
在过滤器中，设置了集液杯或液体分离器，通过其内部的流体动力学设计，使天然气中的液体沉降或分离出来，从而保证输出的天然气是干净的气体。
3. 清洗：为了保证过滤器的长期运行，天然气过滤分离器还设有清洗装置。
清洗装置根据不同的工作原理，可以是空气反吹装置、清洗液回收装置等。
清洗装置能够定期或根据系统需求对过滤分离器内的滤料进行清洗，清除附着在滤料上的颗粒杂质，保证过滤器的高效运行。
三、天然气过滤分离器的应用天然气过滤分离器在天然气输送和处理系统中起着至关重要的作用。
天然气净化装置的运行效果探析【摘要】本文主要围绕天然气净化装置的运行效果展开探讨。
首先从设备原理分析入手，介绍天然气净化装置的基本工作原理。
随后探讨了对运行效果进行评估的方法，以及优化措施的具体应用。
也对装置的运行维护进行了详细说明，以确保其长期有效运行。
在经济性分析部分，对天然气净化装置的成本和收益进行评估。
在对本文进行了总结评价，展望了未来的发展趋势，并提出了建议改进的方向。
通过对天然气净化装置的运行效果进行综合探析，可以更好地了解其在天然气净化过程中的重要作用，促进该技术的应用和发展。
【关键词】天然气净化装置、运行效果、设备原理、评估方法、优化措施、运行维护、经济性分析、总结评价、展望未来、建议改进1. 引言1.1 天然气净化装置的运行效果探析天然气净化装置是工业生产中常用的设备，用于去除天然气中的杂质和有害物质，确保天然气的品质和安全。
在工业生产中，天然气净化装置的运行效果直接影响到生产效率和产品质量。
对天然气净化装置的运行效果进行探析是非常重要的。
天然气净化装置的运行效果受多种因素影响，包括设备原理、运行效果评估方法、优化措施、装置运行维护以及经济性分析等。
通过对这些因素的分析和评估，可以更好地了解天然气净化装置的运行效果，并找出改进和优化的方向。
在本文中，将对天然气净化装置的运行效果进行深入探讨，分析设备原理、评估方法、优化措施、运行维护和经济性等方面的内容。
通过对这些因素的探究，可以为工业生产中天然气净化装置的运行效果提供更多的参考和指导，进一步提高生产效率和产品质量。
是一个复杂而重要的课题，希望通过本文的探讨能够对相关领域的研究和应用起到积极的促进作用。
2. 正文2.1 设备原理分析设备原理分析是天然气净化装置运行效果的关键之一。
天然气净化装置主要由过滤器、吸附剂、膜分离器等组件组成。
过滤器能够有效去除天然气中的固体颗粒物，吸附剂则可以吸附气体中的杂质，如水汽、硫化氢等。
膜分离器则可以实现对气体混合物中不同成分的分离，提高天然气的纯度。
过滤分离器设计方案用户：沙雅燃气长输管道有限公司型号： XFS28A-19 任务书编号： SR11003 工作令： SWA11088-1~2 图号： SW03-011-00编制：日期：1、设计标准本设计中过滤分离器器属于中压容器，应以安全为前提，综合考虑质量保证的各个环节，尽可能做到经济合理，可靠的密封性，足够的安全寿命。
设计标准如下：a. TSG R0004-2009《固定式压力容器安全技术监察规程》b. GB150-1998《钢制压力容器》c. HG20584-1998《钢制化工容器制造技术要求》d. JB4712.1-2007《容器支座》2、工作原理过滤分离器是用来清除气体中的固体、液态颗粒状杂质的设备，适用于各种燃气及其他非腐蚀性气体。
该型设备内部有两种过滤分离元件，第一种：滤芯支撑组件，主要用来过滤；第二种：叶片束组件，主要用来分离。
滤芯支撑组件可完全过滤0.5μ以上的固定颗粒，过滤效率达到99.98%；滤芯型号：PPEF-336（图一），气体通过过滤器的最大压降不超过0.05MPa，通过清洁滤芯的最大压降不超过0.014MPa，密封结构无泄漏。
图一、PPEF-336滤芯叶片束组件（图二）是分离夹杂在燃气或水蒸气中液滴的最好系统，因为它功效高、压降低、价格便宜，而且只需要很少的维护费用。
当气体进入分离器时，气体被叶片分割成许多垂直带状流，每一束气流都经过多次改变流向，这样便在叶片壁上产生了半紊流和旋流，夹杂在气体中的液滴被迫撞到叶片壁上并粘附在上面，液滴进去叶片的沟槽中并因重力作用而下落到液体收集器中，当液滴在收集器中积累到一定量时被排除或最终利用。
图二、叶片束组件3、设计步骤其设计的主要步骤如下：①根据介质特性，选择合适的壳体材料、接管、法兰等部件材料；②设计参数的确定；③根据用户提供的设计条件及参数，根据GB150公式，预设壳体壁厚；④从连接的密封性、强度等出发，按标准选用法兰、垫片及紧固件；⑤使用化工设备中心站开发的正版软件，SW6校核设备强度，确定壳体厚度及接管壁厚；⑥焊接接头型式的选择；⑦根据以上的容器设计计算，画出设计总设备图及零件图。
关于输气站场过滤分离器常见问题分析及应对措施探讨过滤分离器在输气站场中的作用非常重要，过滤分离器在长时间的使用过程中可能会受到损坏，因此需要对过滤分离器进行定期维护，通过对过滤分离器的结构与工作原理进行分析，找到过滤分离器在使用过程中所可能出现的问题，提出相应的应对措施，能够有效提升过滤分离器的工作效率。
标签：输气站场;过滤分离器;分析天然气在生产和运输过程中会夹杂着一些杂质，这些杂质主要包括泥沙、岩石、颗粒、粉尘等，在这些杂质的影响下天然气装置会出现腐蚀、堵塞的情况，从而对运输计量设备造成不良影响，尤其是在利用超声波流量计的过程中，产生的影响比较严重，导致天然气计量器的精确度出现误差，因此，在此过程中需要使用到过滤分离器，合理利用过滤分离器能够有效提高天然气运输的效果。
1过滤分离器的构成原理过滤分离器在天然气输气站场的作用非常明显，过滤分离器主要有滤芯、壳体、快开盲板以及内部构件所组成。
输气站场一般采用卧式、快开盲板结构的过滤分离器，该过滤分离器还需要具有安全阀、压力表等部件。
过滤分离器的工作原理为：首先，当天然气进入容器以后，气体会撞击支撑滤芯，天然气中所含有的颗粒物会通过滤芯进行分离，在重力的影响下，这些颗粒物会在容器底部形成沉淀，因此在实际操作过程中，需要对容器底部进行定期清除。
然后将过滤后的天然气再通过过滤聚结滤芯，将天然气中的较小颗粒物进行分离。
利用该环节，能够将天然气中的较大颗粒物进行初步分离。
其次，在容器内的汇流出料腔内设置分离原件，可以将液体中所含有的颗粒物进行更加细化的分离，从而提高天然气的分离效果。
最后，将分离出的天然气经过过滤分离器进行分离，随着过滤分离器的长时间运转，沉积在过滤分离器上的颗粒就会不断增加，导致过滤分离器上的压差值增加，当压差值超过规定值时，说明过滤分离器的滤芯已经发生堵塞现象，需要对滤芯进行更换，从而才能够提高过滤分离器的运行效果。
2过滤分离器在工作过程中可能会出现的问题2.1盲板密封点泄漏问题输气站场过滤分离器要根据实际情况进行选择，需要满足结构形式、密封性能以及操作性能，快开盲板是过滤分离器中非常重要的构成部分。
