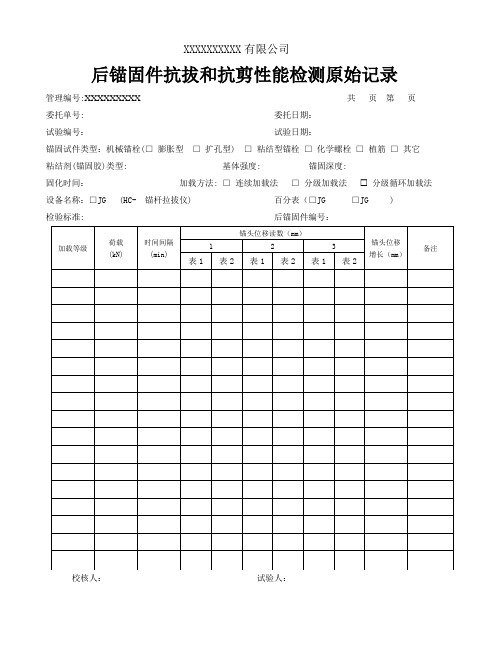

混凝土结构后锚固件抗拔性能检测原始记录
- 格式:doc
- 大小:37.00 KB
- 文档页数:2
锚杆抗拔力检测记录工程名称:施工单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年5月22日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年5月25日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年5月30日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月5日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月5日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月7日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月8日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月9日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月10日检测单位:浙江中宇察哈素项目部
锚杆抗拔力检测记录
工程名称:31采区备用沉淀池施工单位:浙江中宇察哈素项目部施工日期:2016年6月11日检测单位:浙江中宇察哈素项目部。
混凝土后锚固件抗拔
一、检测目的
检测工程已施工的螺栓、植筋的抗拔力是否满足设计要求。
二、检测依据
(1)《混凝土后锚固件抗拔和抗剪性能检测技术规程》DBJ/T15-35-2004;
(2)委托方提供的设计文件和要求。
三、检测方法
(1)加载方法:检测采用分级加载法。
(2)荷载值与分级:最大荷载值按设计要求确定,每级按最大荷载值的1/10,其中第一级取分级荷载的2倍。
(3)位移观测:每级荷载施加后按第1、2、3min 测读位移值;当位移变化速率连续两次小于0.05mm/min后,施加下一级荷载直至最大检测荷载。
卸载分级进行,每级卸载量取加载时分级荷载的2倍,逐级等量卸载,并测读位移值。
四、仪器设备
本次检测所使用的仪器均经广东省计量科学研究院检定合格及校准,并在有效期内。
(1)手动油泵;
(2)油压千斤顶
(3)压力表(量程40MPa、准确度等级为0.4级);
(4)WBD-30型百分表。
五、检测数量
每种规格按1%比例进行抽样检测,数量不少于3个。
六、进度安排及成果提交
正常情况下,每天大约可完成10个后锚固件抗拔检测。
现场检测工作完成后,若检测数量少于30个后锚固件,七个工作日内提供正式检测报告。

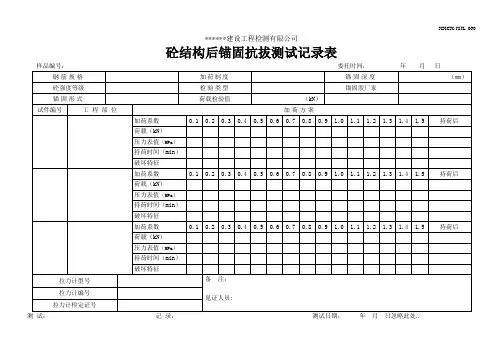

锚栓、植筋锚固承载力现场检测原始记录委托编号检测:复核:说明:1.检测以持续加荷为主, “非破坏性检测荷载检验值”一栏中‘规格’对应的‘锚栓’、‘植筋’红字因每次检测试样的不同(有可能全是锚栓或植筋也可能是二者都有)故要手工写的, 并应填写按此规格使用钢材的牌号计算出的拉拔检验荷载值或委托方提供的‘设计值’。
2.估计每次检测大至最多有四个不同规格的试样,如不够只能另填一张记录表, 在“试样规格”栏只要填1~4(见“非破坏性检测检验荷载值”)数字和试样采用的钢材牌号(供计算检验荷载值);3.“抽样数量”和第2 条一致可供4种不同规格锚栓或植筋抽样用;其中红字‘锚栓总数’、‘植筋总数’须手写;4.“设备形号/编号”栏, 如果记录表是按上表式由各检测公司自已打印的话可把本单位设备型号(拉拔仪1~3、游标卡尺)/ 编号等事先在记录表中打印好到时选勾;5.试验结果试样未破坏则在“检测后试件及基材状况”栏中填写‘未破坏’或‘完好’;试样破坏了(不管是破坏性检测还是非破坏性检测), 则按“试样破坏类型判别”栏判别、选破坏类型号,并在“检测后试件及基材状况”栏中填写‘破坏’和对应的类型号;6.“拉拔力测值”分6次记录是满足DG/TJ 08-003-2013要求在连续加荷时, 分6次读数到检验荷载值——委托方提供的设计值止, 如按JGJ 145 标准检测,在连续加荷至检验荷载值时一次读数并记录;7.率定栏内显示“拉拔仪1~3”是初步估计至少需三台拉拔仪,力值才能复盖,以满足拉拔仪加荷能力大于检验荷载值的20%,且不大于验值荷载检的2.5倍要求;8.“每组试样平均值(kN)”、“每组试样最小值(kN)”是DG/TJ 08-003-2013 要求,一组3个试件,一张记录表式可记3组;9.原始记录中数据如有修改,须有见证人在修改处签字方有效——有专家提出建议。
10.“持荷2min后读数/下降率”栏改为“持荷2min”检测中持荷下降以手动补荷维持——有专家提出建议。

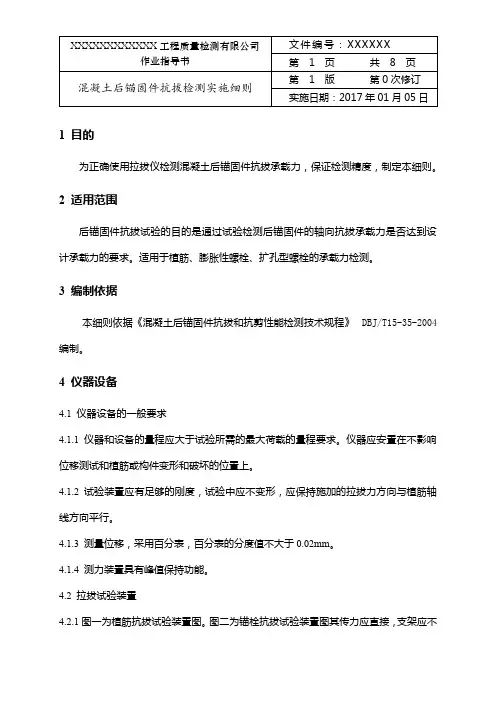

1目的为正确使用拉拔仪检测混凝土后锚固件抗拔承载力,保证检测精度,制定本细则。
2适用范围后锚固件抗拔试验的目的是通过试验检测后锚固件的轴向抗拔承载力是否达到设计承载力的要求。
适用于植筋、膨胀性螺栓、扩孔型螺栓的承载力检测。
3编制依据本细则依据《混凝土后锚固件抗拔和抗剪性能检测技术规程》 DBJ/T15-35-2004编制。
4仪器设备4.1 仪器设备的一般要求4.1.1仪器和设备的量程应大于试验所需的最大荷载的量程要求。
仪器应安臵在不影响位移测试和植筋或构件变形和破坏的位臵上。
4.1.2试验装臵应有足够的刚度,试验中应不变形,应保持施加的拉拔力方向与植筋轴线方向平行。
4.1.3测量位移,采用百分表,百分表的分度值不大于0.02mm。
4.1.4测力装臵具有峰值保持功能。
4.2 拉拔试验装臵4.2.1图一为植筋抗拔试验装臵图。
图二为锚栓抗拔试验装臵图其传力应直接,支架应不受构件局部被压破坏的影响。
4.2.2植筋拉拔试验所用的加载杆及加载板应有足够的刚度和强度;4.2.3植筋抗拉拔试验用的加载杆,其螺纹必须与锚栓螺纹相对应,拧入深度不小于锚栓的直径,缺牙或严重磨损的加载杆不得使用。
4.2.4位移测量仪器需安装在植筋根部,位移值的计算应减去植筋的变形量。
图一植筋抗拔试验装臵图图二锚栓抗拔试验装臵图4.3 仪器设备的使用、保养与标定4.3.1拉拔试验时,应采取措施固定试验装臵,防止仪器脱落损坏或跳弹伤人。
4.3.2试验完毕后,应对试验装臵进行常规保养和维修。
4.3.3试验装臵中的白分表、千斤顶、数字式荷载仪表应每年标定。
如遇到下列情况之一时,应重新标定:a.更换测力装臵后;b.维修后;c.仪器和设备出现异常时。
5检测程序5.1一般规定5.1.1构件应达到规定的设计强度等级。
5.1.2所测结构表面应平整,对饰面层、浮浆等应予清除,必要时进行磨平处理。
5.1.3采用化学粘结的锚栓,试验时其粘结材料(剂)的养护(固化)时间应达到相关标准的要求。

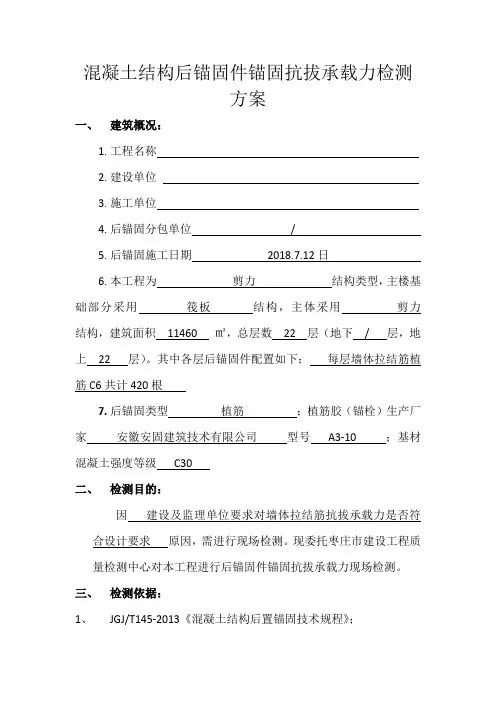

混凝土结构后锚固件锚固抗拔承载力检测方案一、建筑概况:1.工程名称2.建设单位3.施工单位4.后锚固分包单位/5.后锚固施工日期2018.7.12日6.本工程为剪力结构类型,主楼基础部分采用筏板结构,主体采用剪力结构,建筑面积11460 ㎡,总层数22 层(地下/ 层,地上22 层)。
其中各层后锚固件配置如下;每层墙体拉结筋植筋C6共计420根7.后锚固类型植筋;植筋胶(锚栓)生产厂家安徽安固建筑技术有限公司型号A3-10 ;基材混凝土强度等级C30二、检测目的:因建设及监理单位要求对墙体拉结筋抗拔承载力是否符合设计要求原因,需进行现场检测。
现委托枣庄市建设工程质量检测中心对本工程进行后锚固件锚固抗拔承载力现场检测。
三、检测依据:1、JGJ/T145-2013《混凝土结构后置锚固技术规程》;四、检测数量:后锚固件锚固抗拔承载力,具体检测构件采取随机抽取方式,由建设单位、监理单位、施工方共同选定有代表性构件进行检测,并在委托书中写明构件对应轴线;共抽取七层C6 (钢筋型号)植筋28 根,/ 层/ (钢筋型号)植筋/ 根进行试验。
五、检测人员和仪器设备情况:本站将派出名检测人员进行现场检测。
六、检测工程进度计划:计划于年月日至年月日进行现场检测。
七、现场需要的配合工作:1、需要监理单位进行现场见证工作;2、施工单位需委派一名技术人员携带图纸跟踪现场,根据构件高度等实际情况准备梯子/马凳等器材,并配备1-2名工人现场辅助。
八、检测中的安全措施:进入检测现场配备安全帽/安全带等防护用具。
九、各方意见及确认情况:建设单位意见:负责人签字:(盖章)监理单位意见:负责人签字:(盖章)施工单位意见:负责人签字:(盖章)日期:年月日。
