太阳能EL检测仪是如何实现电池片缺陷检测的

光伏组件el测试原理光伏组件EL测试原理光伏组件的EL测试是一种常用的测试方法，用于检测光伏组件的质量和性能。

EL测试（Electroluminescence testing）是指利用电致发光原理，通过对光伏组件施加电压，观察和记录其发光图像，从而判断组件的工作状态和质量。

EL测试是一种非破坏性测试方法，可以在不损坏光伏组件的情况下进行。

测试时，通过将光伏组件连接到一个电源，并施加适当的电压，使光伏组件发光。

发光图像可以通过专业的EL测试设备进行观察和记录。

在EL测试中，发光图像可以显示出光伏组件的各种缺陷和问题。

通过观察发光图像，可以判断出组件是否存在裂纹、气泡、金属线断裂等问题。

此外，EL测试还可以检测出光伏组件的功率损失和性能衰减情况。

EL测试可以帮助光伏组件制造商和使用者了解组件的质量和性能。

通过对大量组件进行EL测试，可以筛选出质量较好的组件，提高组件的出货率和可靠性。

此外，在光伏组件的使用过程中，EL测试还可以用于定期检测组件的工作状态，及时发现和修复问题，保证组件的性能和寿命。

EL测试是一种精密的测试方法，需要专业的设备和技术。

EL测试设备通常由光源、电源和图像采集系统组成。

光源用于激发光伏组件的发光，电源用于施加电压，图像采集系统用于观察和记录发光图像。

通过对发光图像的分析和处理，可以得到组件的性能参数和质量评估结果。

除了EL测试，还有一些其他常用的光伏组件测试方法，如IV测试、功率温度系数测试等。

这些测试方法可以综合评估光伏组件的性能和质量，为光伏系统的设计和运维提供参考。

EL测试是一种常用的光伏组件测试方法，通过对组件施加电压，观察和记录发光图像，可以评估组件的质量和性能。

EL测试可以帮助制造商筛选出质量较好的组件，提高组件的可靠性和出货率。

在光伏组件的使用过程中，EL测试可以用于定期检测组件的工作状态，及时发现和修复问题，保证组件的性能和寿命。

电致发光（EL）检测方法及其应用Willurpimd, Jacky电致发光，又称场致发光，英文名为Electroluminescence，简称EL。

目前，电致发光成像技术已被很多太阳能电池和组件厂家使用，用于检测产品的潜在缺陷，控制产品质量。

一、EL测试原理EL的测试原理如图1所示【1】，晶体硅太阳电池外加正向偏置电压，电源向太阳电池注入大量非平衡载流子，电致发光依靠从扩散区注入的大量非平衡载流子不断地复合发光，放出光子；再利用CCD相机捕捉到这些光子，通过计算机进行处理后显示出来，整个的测试过程是在暗室中进行。

本征硅的带隙约为1.12eV，这样我们可以算出晶体硅太阳电池的带间直接辐射复合的EL光谱的峰值应该大概在1150nm附近，所以，EL的光属于近红外光（NIR）。

图1 EL测试原理图EL图像的亮度正比于电池片的少子扩散长度与电流密度（见图2【2】），有缺陷的地方，少子扩散长度较低，所以显示出来的图像亮度较暗。

通过EL图像的分析可以有效地发现硅材料缺陷、印刷缺陷、烧结缺陷、工艺污染、裂纹等问题。

图2 EL强度决定于正向注入电流密度和少子扩散长度二、EL图像分析1.隐裂硅材料的脆度较大，因此在电池生产过程中，很容易产生裂片，裂片分两种，一种是显裂，另一种是隐裂。

前者是肉眼可直接观察到，但后者则不行。

后者在组件的制作过程中更容易产生碎片等问题，影响产能。

通过EL图就可以观测到，如图3所示，由于（100）面的单晶硅片的解理面是（111），因此，单晶电池的隐裂是一般沿着硅片的对角线方向的“X”状图形。

图3 单晶硅电池的隐裂EL图及区域放大图但是由于多晶硅片存在晶界影响，有时很难区分其与隐裂，见图4的红圈区域。

所以给有自动分选功能的EL测试仪带来困难。

图4 多晶片的EL图2.断栅印刷不良导致的正面银栅线断开，从图5的EL图中显示为黑线状。

这是因为栅线断掉后，从busbar上注入的电流在断栅附近的电流密度较小，致EL发光强度下降。

浅谈并网光伏电站组件EL检测技术及应用一、EL检测技术的原理及特点EL检测技术是一种通过在光伏组件内部施加电场激发半导体材料，使其产生辐射而实现缺陷检测的技术。

在EL检测中，首先将光伏组件置于低温环境下，然后给组件施加高电压，通过CCD摄像头捕捉电致发光图像，进而发现组件内部的缺陷和隐患。

EL检测技术具有以下几个特点：1. 高分辨率：EL检测技术可以发现光伏组件中微小的缺陷，如裂纹、烧结不良、接触线断裂等，其分辨率高于传统的检测方法。

2. 高精度：EL检测技术可以定量测量光伏组件的暗电流和效率，从而实现对组件性能的准确评估。

3. 高效率：EL检测技术可以实现自动化、快速检测，大大提高了检测效率和生产效率。

二、EL检测技术在光伏电站中的应用1. 产品质量控制：EL检测技术可以对光伏组件的生产质量进行全面检测，确保产品的质量符合标准要求，提高了产品的可靠性和稳定性。

2. 质量改进和优化：通过EL检测技术可以发现光伏组件的制造缺陷，并及时进行修复和改进，从而提高产品的质量和性能。

3. 组件评估和选型：EL检测技术可以对光伏组件的性能进行准确评估和分类，帮助用户选择合适的产品，实现最佳的能源利用效果。

4. 运营维护：EL检测技术可以帮助光伏电站及时发现和排除组件的故障和问题，确保光伏系统的正常运行和稳定发电。

三、EL检测技术的发展趋势和挑战随着光伏行业的不断发展和技术进步，EL检测技术也在不断完善和创新，其发展趋势和挑战主要体现在以下几个方面：1. 技术升级：EL检测技术需要不断升级和改进，以适应不断变化的光伏组件材料和制造工艺，提高检测精度和效率。

2. 自动化和智能化：EL检测技术需要实现自动化和智能化，减少人工干预，提高检测的一致性和可靠性。

3. 多元化应用：EL检测技术可以与其他光伏组件检测技术相结合，实现多元化应用，提高检测的全面性和准确性。

4. 数据分析和挖掘：EL检测技术需要加强对检测数据的分析和挖掘，挖掘潜在的问题和隐患，为光伏组件的制造和运营提供更加精准的支持。

图1 EL测试原理图
电致发光检测方法及其应用
Willurpimd, Jacky
图3 单晶硅电池的隐裂EL图及区域放大图 但是由于多晶硅片存在晶界影响，有时很难区分其与隐裂，见图4的红圈区域。

所以给有自动分选功能的EL测试仪带来困
难。

图4 多晶片的EL图
2.断栅
印刷不良导致的正面银栅线断开，从
图5的EL图中显示为黑线状。

这是因为栅线
断掉后，从busbar上注入的电流在断栅附
近的电流密度较小，致EL发光强度下降。

图5 印刷断线的EL图
3.烧结缺陷
一般而言，烧结参数没有优化或设备
存在问题时，EL图上会显示网纹印(图6左)。

采取顶针式或斜坡式的网带则可有效消
除网带问题，图6右是顶针式烧结炉里出来
的电池，图中黑点就是顶针的位置。

电致发光检测方法及其应用
Willurpimd, Jacky
图6 有烧结问题的EL图
4.“黑心”片
图7 黑心片EL图 直拉单晶硅拉棒系统中的热量传输过
程对晶体缺陷的形成与生长起着决定性的
作用。

提高晶体的温度梯度, 能提高晶体
的生长速率, 但过大的热应力极易产生位
错。

图7就是我们一般所说的“黑心”片的
EL图。

在图中可以清楚地看到清晰的旋涡
缺陷, 它们是点缺陷的聚集, 产生于硅棒
生长时期。

此种材料缺陷势必导致硅的非
平衡少数载流子浓度降低，降低该区域的
EL发光强度。

5.“漏电”问题
图8 漏电电池片的EL图、红外图、局部放大图。

el测试原理EL测试原理。

EL（Electroluminescence）测试是一种通过电致发光现象来检测太阳能电池组件质量的方法。

在太阳能电池生产过程中，EL测试被广泛应用于检测电池片的缺陷，如裂纹、热斑和金属污染等。

本文将介绍EL测试的原理及其在太阳能电池生产中的应用。

EL测试原理。

EL测试的原理基于半导体材料的电致发光特性。

当半导体材料受到电子注入时，电子和空穴会在结合区重新结合并释放出能量，这些能量以光的形式辐射出来，形成电致发光现象。

在太阳能电池中，当电池片受到光照时，电子和空穴会在PN结的结合区重新结合并产生电流，同时也会产生光致发光现象。

通过EL测试，可以将电池片在暗室中通过电压激发，观察电池片的发光情况，从而检测出电池片中的缺陷。

EL测试的应用。

在太阳能电池生产中，EL测试被广泛应用于电池片的质量检测。

通过EL测试，可以快速、准确地检测出电池片中的裂纹、热斑、金属污染等缺陷，帮助生产厂家及时发现并修复问题，提高电池组件的质量和性能。

此外，EL测试还可以用于电池组件的质量控制和品质追溯，确保产品符合相关标准和要求。

EL测试的优势。

相比传统的光电测试方法，EL测试具有以下优势：1. 高分辨率，EL测试可以检测出微小的缺陷，如微裂纹和热斑，提高了缺陷检测的准确性和可靠性。

2. 高效性，EL测试可以在短时间内完成对电池片的检测，提高了生产效率和产品质量。

3. 非破坏性，EL测试不会对电池片造成损坏，保证了产品的完整性和可靠性。

4. 自动化，EL测试可以与自动化生产线相结合，实现对电池片的快速、准确检测，降低了人工成本和误差率。

总结。

EL测试作为一种高效、准确的太阳能电池质量检测方法，在太阳能电池生产中发挥着重要作用。

通过EL测试，可以及时发现并修复电池片中的缺陷，提高产品质量和性能，满足市场需求。

随着太阳能产业的发展，EL测试技术也将不断完善和推广，为太阳能电池产业的发展提供有力支持。

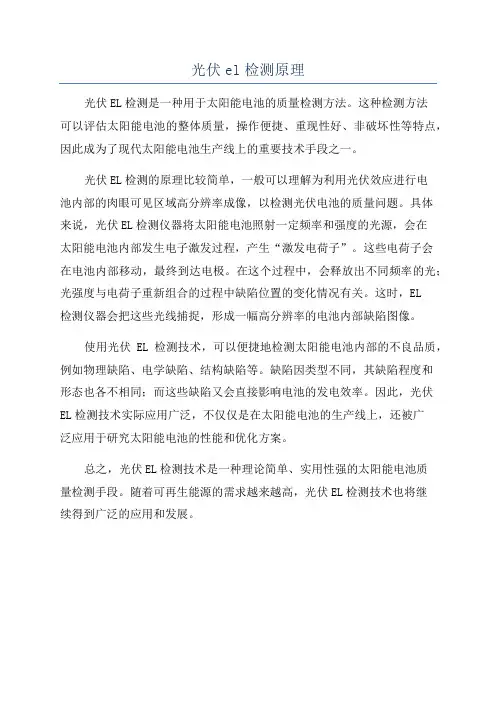

光伏el检测仪原理
光伏EL检测仪的原理是使用电致发光的原理。

当光伏组件受到外加能量的激发时，光伏材料会产生电子空穴对。

这些电子空穴对在光照的作用下被激发为光子能量，从而产生发光现象，被称为电致发光，即EL现象。

在光伏EL测试中，测试仪器会在光伏组件背面扫描电极上施加正向或反向电流。

这些电流会激发光伏材料产生电子空穴对。

同时，电流也会从组件表面刺激EL现象的产生。

通过对EL现象的观察和分析，可以实现对光伏组件内部结构和电学特性的检测。

具体来说，EL测试被分为正向和反向两种类型。

在正向EL测试中，测试仪器施加正向电流，激发组件中的结合态电子从价带中跃迁到导带中，产生电子空穴对。

在反向EL测试中，测试仪器施加反向电流，将电子和空穴从管道引出，使其产生电致发光。

通过对发光现象的观察和分析，可以判断组件是否存在缺陷，如隐裂、碎片、破片、虚焊、黑心黑边断栅等异常现象。

总之，光伏EL检测仪的原理是通过电致发光现象来检测太阳能电池组件内部缺陷的一种有效方法。

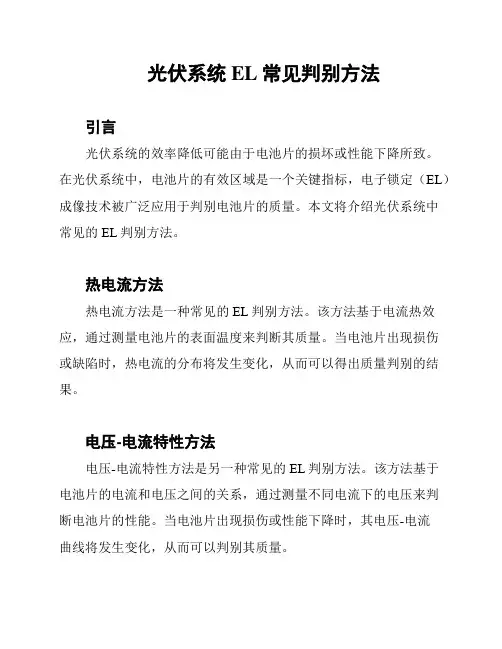

光伏系统EL常见判别方法
引言
光伏系统的效率降低可能由于电池片的损坏或性能下降所致。

在光伏系统中，电池片的有效区域是一个关键指标，电子锁定（EL）成像技术被广泛应用于判别电池片的质量。

本文将介绍光伏系统中
常见的EL判别方法。

热电流方法
热电流方法是一种常见的EL判别方法。

该方法基于电流热效应，通过测量电池片的表面温度来判断其质量。

当电池片出现损伤
或缺陷时，热电流的分布将发生变化，从而可以得出质量判别的结果。

电压-电流特性方法
电压-电流特性方法是另一种常见的EL判别方法。

该方法基于
电池片的电流和电压之间的关系，通过测量不同电流下的电压来判
断电池片的性能。

当电池片出现损伤或性能下降时，其电压-电流
曲线将发生变化，从而可以判别其质量。

光致发光方法
光致发光方法是一种非常常见的EL判别方法。

该方法通过照
射光源，观察电池片的发光情况来判断其质量。

当电池片出现缺陷
或损伤时，发光的分布和强度将发生变化，可以通过光致发光方法
来判别电池片的质量。

结论
上述介绍了光伏系统中常见的EL判别方法，包括热电流方法、电压-电流特性方法和光致发光方法。

在实际应用中，可以根据具
体的情况选择适合的方法进行电池片质量判别。

通过这些方法，可
以提高光伏系统的效率和性能，确保其正常运行。

太阳能组件EL测试原理太阳能组件的EL测试是对太阳能电池片的高质量和高效率进行保证的重要步骤之一、EL（Electroluminescence）测试是指利用电流激发太阳能电池片产生光亮，并通过光亮的图像来检查电池片的质量和性能的一种检测方法。

EL测试使用的设备通常包括电流源、相机、外部光源和电脑控制系统。

其中，电流源用来提供电流激发电池片产生光亮，相机用来拍摄光亮的图像，外部光源则是为了提供合适的照明条件，以获得清晰的图像。

电脑控制系统则用来控制设备操作，并对图像进行分析和处理。

在EL测试中，首先将太阳能电池片放置在测试台上，并与电流源和相机连接。

然后，通过电脑控制系统，设置合适的电流值，并打开外部光源。

此时，太阳能电池片会通过电流激发电子，在p-n结附近产生光亮。

相机会对光亮进行拍摄，并将图像传输给电脑。

得到图像后，电脑控制系统会对图像进行分析和处理。

首先，系统会对图像进行提取和滤波，去除干扰噪声和背景光。

然后，系统会对图像进行增强和调整，以获取更清晰和准确的结果。

接着，系统会对图像中的光亮进行分析和计算，得到电池片的性能指标，如电流均匀性和电池片的缺陷等。

通过EL测试，可以直观地观察到太阳能电池片的表面和内部的缺陷、损伤和不均匀性。

例如，图像中的黑色暗斑可能表示电池片表面有污垢或缺陷，而白色亮斑可能表示电池片内部存在缺陷或短路等。

此外，EL测试还可以检测出电池片的漏电流和功率损失等问题，帮助提高电池片的质量和性能。

综上所述，太阳能组件的EL测试是一种通过电流激发电池片产生光亮，并通过光亮的图像来检查电池片质量和性能的一种有效方法。

通过EL测试，可以检测出电池片的表面缺陷、内部损伤和不均匀性等问题，并帮助提高太阳能组件的质量和效率。

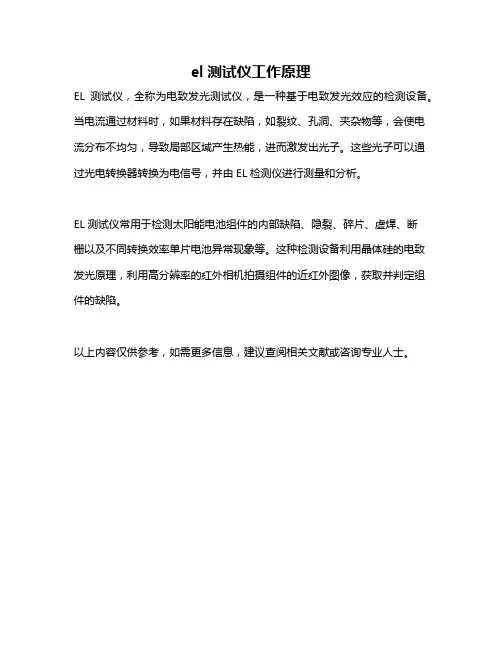

el测试仪工作原理
EL测试仪，全称为电致发光测试仪，是一种基于电致发光效应的检测设备。

当电流通过材料时，如果材料存在缺陷，如裂纹、孔洞、夹杂物等，会使电流分布不均匀，导致局部区域产生热能，进而激发出光子。

这些光子可以通过光电转换器转换为电信号，并由EL检测仪进行测量和分析。

EL测试仪常用于检测太阳能电池组件的内部缺陷、隐裂、碎片、虚焊、断
栅以及不同转换效率单片电池异常现象等。

这种检测设备利用晶体硅的电致发光原理，利用高分辨率的红外相机拍摄组件的近红外图像，获取并判定组件的缺陷。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。

浅谈并网光伏电站组件EL检测技术及应用随着光伏发电行业的发展，光伏组件的效率越来越高，光伏电站的规模也越来越大，但是光伏组件存在潜在的质量问题，包括加工和制造过程中的缺陷、运输和安装过程中的损坏、环境因素的影响等，这些问题可能会导致光伏组件的性能下降，影响光伏发电系统的正常运行。

为了保障光伏电站的发电效率和安全可靠性，EL检测技术应用越来越普及。

本文将阐述EL检测技术的原理和应用。

一、EL技术原理EL（Electroluminescence）技术是一种常见的光伏组件缺陷检测方法。

EL技术是指在夜间使用特定的仪器对光伏组件进行检测，利用夜间光伏组件的发光信号识别出组件的缺陷位置。

EL技术将光伏组件夜间发出的光信号放大和采样，然后通过数字图像处理和分析，识别并定位光伏组件中的电池缺陷。

在使用EL检测技术之前，需要在光伏组件的外层涂上一层黑色的胶水，使得在减少背景光线的影响，在夜间使用EL仪器扫描光伏组件表面。

EL检测技术主要是通过扫描光伏组件表面的EL照片来判断光伏组件的情况。

1.光伏组件质量控制在光伏组件生产过程中，EL技术可以用来检测电池片的质量，定位电池片中的裂纹和缺陷。

同时，通过对检测结果的分析，可以判断光伏组件的质量是否符合标准要求，从而避免出现不必要的损失。

2.光伏电站运行和维护随着光伏电站的不断发展和完善，每个光伏电站的设备规模都越来越大，而这些设备也都存在着不同程度的质量问题。

EL技术可以用来检测光伏组件的缺陷和老化情况，并提供给电站管理员参考，以便及时进行设备维修和更换。

3.光伏系统的容量评估EL技术可以用来评估光伏组件的实际容量，对于电站的设计和投资能够起到重要的作用。

通过对光伏组件表面的EL图像进行分析和处理，可以准确地估算光伏组件的能量输出，从而更好地评估电站的性能和投资回报。

4.光伏组件的维修预测EL技术可以在光伏组件出现故障之前及时检测和发现组件的缺陷和老化情况。

在发现组件缺陷的同时，也可以进行维修评估和规划，以便及时进行维修或更换。
