习题55.1在以下几种情况下，应分别采用哪种类型的滤波电路〔低通、高通、带通、带阻〕。
（1）从输入信号中提取100kHz～200kHz的信号；（2）抑制1MHz以上的高频噪声信号；（3）有用信号频率为1GHz以上的高频信号；（4）干扰信号频率介于1 kHz～10 kHz；解答：〔1〕带通滤波器；〔2〕低通滤波器；〔3〕高通滤波器；〔4〕带阻滤波器。
5.2在以下各种情况下，应分别采用哪种类型〔低通、高通、带通、带阻〕的滤波电路。
〔1〕抑制50Hz交流电源的干扰；〔2〕处理具有1Hz固定频率的有用信号；〔3〕从输入信号中取出低于2kHz的信号；〔4〕抑制频率为100kHz以上的高频干扰。
解：〔1〕带阻滤波器〔2〕带通滤波器〔3〕低通滤波器〔4〕低通滤波器5.3填空：〔1〕为了防止50Hz电网电压的干扰进入放大器，应选用滤波电路。
〔2〕输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（3）为了获得输入电压中的低频信号，应选用滤波电路。
〔4〕为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。
解：〔1〕带阻〔2〕带通〔3〕低通〔4〕有源5.4无源一阶RC低通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。
解答：时间常数，3dB5.5无源一阶RC高通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。
解答：时间常数，3dB5.6 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路那么以 /十倍频斜率衰减。
阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。
解答：-20 dB ，-40 dB ，高。
5.7 试求题图所示电路的传递函数和频率响应表达式。
题图解答：()1v sR C A s sR C =+，j (j )1j v R CA R Cωωω=+5.8 题图5.8中所示为一个一阶低通滤波器电路，试推导输入与输出之间的传递函数，并计算截止角频率H ω。
第1章习题答案1. 判断题：在问题的后面括号中打√或×。
（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。
（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。
（×）（3）线性电路一定是模拟电路。
（√）（4）模拟电路一定是线性电路。
（×）（5）放大器一定是线性电路。
（√）（6）线性电路一定是放大器。
（×）（7）放大器是有源的线性网络。
（√）（8）放大器的增益有可能有不同的量纲。
（√）（9）放大器的零点是指放大器输出为0。
（×）（10）放大器的增益一定是大于1的。
（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。
（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。
（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。
（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。
（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。
（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。
（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。
（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。
（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。
（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。
3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。
如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。
《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）6、单极型晶体管又称为场效应（MOS）管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。
1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（增加），发射结压降（减小）。
7、三极管放大电路共有三种组态分别是（共射极）、（共集电极）、（共基极）放大电路。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。
12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。
14、共集电极放大电路具有电压放大倍数（小于近似等于一），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。
1、在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值上离散的信号叫做数字信号。
2、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。
在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。
4、用来表示各种计数制数码个数的数称为基数，同一数码在不同数位所代表的位权不同。
模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。
模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时，其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。
项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。
2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。
3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。
三极管是电流控制型器件，控制能力的大小可用 表示，它要实现信号放大作用，需发射结正偏，集电结反偏。
4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。
5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。
6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。
图1.52 题6图解：（a）VD导通，U AB=-6V。
（b）VD截止，U AB=-12 V。
（c）VD1导通，VD2截止，U AB=0 V。
（d）VD1截止，VD2导通，U AB=-15 V。
7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。
图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。
试画出u i与的波形。
解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。
9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。
图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。

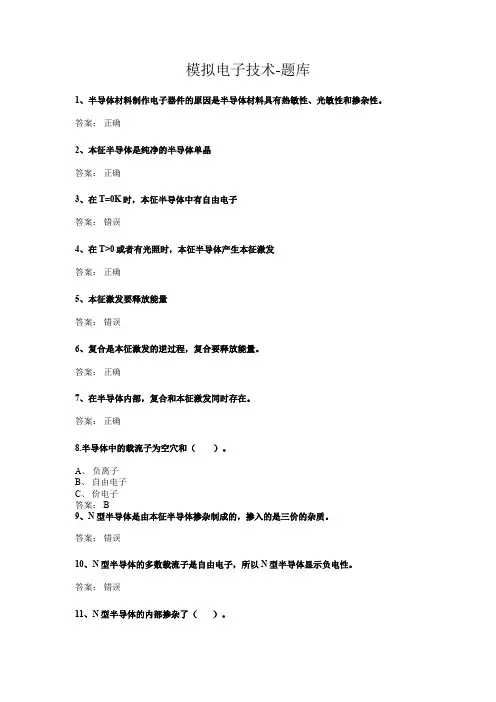

模拟电子技术-题库1、半导体材料制作电子器件的原因是半导体材料具有热敏性、光敏性和掺杂性。
答案：正确2、本征半导体是纯净的半导体单晶答案：正确3、在T=0K时，本征半导体中有自由电子答案：错误4、在T>0或者有光照时，本征半导体产生本征激发答案：正确5、本征激发要释放能量答案：错误6、复合是本征激发的逆过程，复合要释放能量。
答案：正确7、在半导体内部，复合和本征激发同时存在。
答案：正确8.半导体中的载流子为空穴和（）。
A、负离子B、自由电子C、价电子答案： B9、N型半导体是由本征半导体掺杂制成的，掺入的是三价的杂质。
答案：错误10、N型半导体的多数载流子是自由电子，所以N型半导体显示负电性。
答案：错误11、N型半导体的内部掺杂了（）。
B、 Be元素答案： A12、P型半导体的内部掺杂了（）。
A、 P元素B、 Be元素答案： B13、漂移是由于（）在内电场的作用下形成的。
A、少数载流子B、多数载流子C、正离子D、负离子答案： A14、PN结正向导通时电压所加的方向为( ）A、 P正N负B、 P负N正答案： A15、当PN结加反向电压时，PN结（）A、变宽B、变窄C、不变D、无法确定答案： A16、PN结外加正向电压时，扩散电路（）漂移电流A、大于B、小于C、等于答案： A17、二极管的反向击穿时的电压被称为（）A、击穿电压B、死区电压答案： A18、Si二极管的正向导通压降为（）A、 0.6V~0.8V，工程上习惯取0.7答案： A19、二极管反向击穿后便不能正常使用。
答案：错误20、下列说法正确的是（）。
A、 PN结正偏导通，反偏导通B、 PN结正偏截止，反偏导通C、 PN结正偏导通，反偏截止D、 PN结正偏截止，反偏截止答案： C21、在保持二极管反向电压不变的条件下，二极管的反向电流随温度升高而（）。
A、增大B、不变C、减小D、不确定答案： A22、二极管两端电压大于（）电压时，二极管才导通。
《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是自由电子；在P型半导体中，多数载流子是空穴。
2、场效应管从结构上分为结型和绝缘型两大类，它属于电压控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入共射（共射、共集、共基）组态放大电路。
4、在多级放大器中，中间某一级的输出电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态，一般要引入_____负反馈_______。
6、根据下图中各三极管的电位，判断它们所处的状态分别为_饱和________、_________、____截止_____。
7、正弦波振荡电路通常由，，和四部分组成。
二、选择题1、利用二极管的（b）组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（ c ）后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( e)场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－104、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ b ）。
A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况5、集成运放中间级的作用是（ c ）。
A 提高共模抑制比B 提高输入电阻C 提高放大倍数D 提供过载保护6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。
A 可能B 不能7、差模信号电压是两个输入信号电压（ a ）的值。
A 差B 和C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。
模拟电子技术试题汇编成都理工大学工程技术学院电子技术基础教研室2010-9第一章 半导体器件一、填空题1、本征硅中若掺入5价元素的原子，则多数载流子应是 电子 ，少数载流子应是 空穴 。
2、 在N 型半导体中，电子浓度 大于 空穴浓度，而在P 型半导体中，电子浓度 小于 空穴浓度。
3、PN 结反向偏置时，空间电荷区将变 宽 。
4、双极型三极管输出特性的三个区域分别是_____饱和_____区、______放大___区、__截止________区。
5、场效应管分为两大类：一类称为_结型场效应管___________，另一类称为__ 绝缘栅场效应管_______。
6、PN 结外加反向电压，即电源的正极接N 区，电源的负极接P 区,这种接法称为___反向接法_______或_反向偏置_________。
7、半导体二极管的基本特性是 单向导电性 ____，在电路中可以起___整流____和___检波____等作用。
8、双极型半导体三极管按结构可分为__NPN_____型和__PNP_____型两种，它们的符号分别为_______和________。
9、PN 结中进行着两种载流子的运动：多数载流子的 扩散 运动和少数载流子的___漂移_____运动。
10、硅二极管的死区电压约为，锗二极管的死区电压约为。
11、晶体管穿透电流CEO I 是反向饱和电流CBO I 的___1+β_______倍，在选用晶体管的时候，一般希望CBO I 尽量___小_______。
12、场效应管实现放大作用的重要参数是___跨导_mg ______。
13、PN 结具有__单向导电_______特性。
14、双极型三极管有两个PN 结，分别是___集电结____和_发射结______。
15、为了保证三极管工作在放大区，应使发射结_____正向________偏置，集电路______反向_______偏置。
16、场效应管是____电压______控制型元件，而双极型三极管是____电流_______控制型元件。
17、本征硅中若掺入3价元素的原子，则多数载流子应是空穴，少数载流子应是电子。
18、P型半导体的多数载流子是空穴，少数载流子是电子。
19、PN结外加正向电压，即电源的正极接P区，电源的负极接N区,这种接法称为正向接法或_正向偏置______。
20、从双极型三极管内部三个区引出三个电极，分别是_集电极______、___发射极____和__基极______。
21、双极型三极管起放大作用的外部条件是：（1）发射结外加_正____________向电压；（2）集电结外加___反________向电压。
22、N型半导体可用___正________离子和等量的___负电子________来简化表示。
23、PN结正向偏置时，空间电荷区将变___窄________。
24、二极管的两个电极分别称为__阳____极和__阴____极，二极管的符号是________。
25、当温度升高时，三极管的输入特性曲线会__左___移，输出特性曲线会上________移，而且输出特性曲线之间的间隔将__增大_________。
26、影响双极型三极管参数变化的主要因素是___温度__________。
27、P型半导体可用_负______离子和等量的___空穴_____来简化表示。
28、主要半导体材料是_硅_____和__锗____；两种载流子是__空穴_______和__电子_______；两种杂质半导体是_P型________和___N型________。
29、二极管外加正向电压导通，外加反向电压截止。
I会增加30、当温度升高时，三极管的参数β会变大________，CBO________，导通电压会变小_________ 。
31、双极型三极管有两种载流子导电，即____多数载流子_________和_少数载流子____________导电，而单极型三极管只有一种载流子导电，即__多数载流子___________导电。
32、N 型半导体的多数载流子是 电子 ，少数载流子是___空穴_____。
33、某晶体管的极限参数mW P CM 150=，mA I CM 100=，V U CEO BR 30)(=。
若它的工作电压V U CE 10=，则工作电流不得超过__15_____mA ；若工作电压V U CE 1=，则工作电流不得超过____100___mA ；若工作电流mA I C 1=，则工作电压不得超过___30____V 。
34、放大电路中，已知三极管三个电极的对地电位为A V =－9V ， B V =－，C V =－6V ，则该三极管是______PNP_______型三极管，A 为_______集电______极，B 为_____基________极，C 为______发射_______极。
35、双极型三极管实现放大作用的重要参数是__β___。
36、场效应管输出特性的三个区域分别是_______恒流______区、____可变电阻_________区、___夹断__________区。
37、纯净的、不含其他杂质的半导体称为_____本征半导体_____。
38、场效应管与晶体管比较， 场效应 管的热稳定好，输入电阻高， 晶体 管的放大能力强。
39、双极型三极管内部有三个掺杂区域，分别是__发射区_______、___基区_______和___集电区_______。
二、选择题1、从二极管伏安特性曲线可以看出，二极管两端压降大于（ B ）时处于正偏导通状态。
A ．0B ．死区电压C ．反向击穿电压D ．正向压降 2、杂质半导体中（ A ）的浓度对温度敏感。
A ．少子B ．多子C ．杂质离子D ．空穴3、晶体管的集电结反向偏置、发射结正向偏置，它的工作状态是（ B ），若集电结和发射结都反向偏置，它的工作状态是（ A ），若集电结和发射结均正向偏置，则它的工作状态是（ C ）。
A ．截止B ．放大C ．饱和D ．损毁 4、当晶体管工作在放大区时，发射结电压和集电结电压应为( B )。
A ．前者反偏、后者也反偏 B ．前者正偏、后者反偏 C ．前者正偏、后者也正偏 D ．前者反偏、后者也正偏5、双极型晶体管工作时有（ A ）和（ B ）两种载流子参与导电,而场效应管所导电过程仅仅取决于（ A ）的流动。
A ．多子B ．少子C ．自由电子 D.空穴6、当NPN 型晶体管工作在放大区时，各极电位关系为C U （A ）B U （A ）E U 。
A ． >B ． <C ． =D ． ≤ 7、对二极管正向电阻Z r 和反向电阻F r 的要求是（ C ） A ．Z r 、F r 都大 B ．Z r 、F r 都小 C ．Z r 很小，F r 很大 D ．Z r 大，F r 小8、稳压二极管动态电阻Z r （ B ），稳压性能愈好。
A ．愈大 B ． 愈小 C ．为任意值9、 三极管当发射结和集电结都正偏时工作于（ C ）状态。
A ． 放大 B ． 截止 C ． 饱和 D ． 无法确定 10．结型场效应管放大电路的偏置方式是（ A 、D ） A ．自给偏压电路 B ．外加偏压电路 C ．无须偏置电路D ．栅极分压与源极自偏结合11、在杂质半导体中，多数载流子的浓度主要取决于（ A ），而少数载流子的浓度与（ B ）有很大关系。
A ．温度B ．掺杂工艺C ．杂质浓度D ．晶体管缺陷12、场效应管属于（ B ）控制型器件，而晶体管若用简化h 参数来分析，则可认为是（ C ）控制型器件。
A ．电荷B ．电压C ．电流13、当PN 节外加反向电压时，扩散电流（ B ）漂移电流，耗尽层（D ）。
A ．大于 B ．小于 C ．等于 D ．变宽 E ．变窄 F ．不变 14、当温度升高时，二极管正向特性和反向特性曲线分别（ D ）。
A ．左移，下移 B ．右移，上移 C ．左移，上移 D ．右移，下移 15、PN 结加正向电压时导通，此时空间电荷区将（ A ）。
A ．变窄B ．基本不变C ．变宽 D.先变窄，后变宽16、 在25ºC 时，某二极管的死区电压Uth ≈，反向饱和电流Is ≈，则在35ºC 时，下列哪组数据可能正确：（ D ）。
A Uth ≈，Is ≈ B Uth ≈，Is ≈ C Uth ≈，Is ≈ D Uth ≈，Is ≈17、用万用表判断放大电路中处于正常工作的某个晶体管的类型（NPN 或PNP ）与三个电极时，最为方便的测试方法为（ B ）。
A ．测试各极间电阻 B ．测试各极间、对地电压 C ．测试各极电流三、判断题1、 三极管在工作频率大于最高工作频率M f 时会损坏。
（ ╳ ）2、 稳压管正常稳压时应工作在正向导通区域。
（╳）3、与三极管放大电路相比，场效应管放大电路具有输入电阻很高、噪声低、温度稳定性好等优点。
（ √ ）4、P 型半导体可通过在纯净半导体中掺入五价磷元素而获得。
（ ╳ ）5、有人测得晶体管在BE U =时，B I =5A μ，因此认为在此工作点上的be r 大约为26 5.2BmvK I =Ω。
（ √ ） 6、通常结型场效应管JFET 在漏极和源极互换使用时，仍有正常的放大作用。
（ √ ）7、通常的双极型晶体管BJT 在集电极和发射极互换使用时，仍有较大的电流放大作用。
（ ╳ ）8、在N 型半导体中，掺入高浓度的三阶杂质可以改型为P 型半导体。
（√ ） 9、P 型半导体带正电，N 型半导体带负电。
（ ╳ ） 10、PN 结内扩散电流是载流子在电场作用下形成的。
（ ╳ ） 11、漂移电流是少数载流子在电场作用下形成的。
（ √ ）12、由于PN 结交界面两边存在电位差，所以当把PN 结两端短路时，就有电流流过。
（ ╳ ）13、PN 结方程可以描述PN 结的正向特性和反向特性，也可以描述PN 结的反向击穿特性。
（ ╳ ）14、场效应管的突出优点是具有特别高的输出电阻（ ╳ ）15、有人测试晶体管的be r ，方法是通过测得晶体管的7.0=BE U ，mA I B 20=，推算出Ω===K mA V I U r B BE be 3520/7.0/ 。
（ ╳ ）四、综合题1、放大电路中测得晶体管各电极电位如下表所示，试将表格填写完整。
（10分）2、判断下列管子的工作状态（a.饱和；b.放大；c.截止；d.损坏）（共8分）3、如下图，试确定二极管D 是正偏还是反偏设二极管正偏时的正向压降为,试计算U X 和U Y 的值（共9分）U YU XU YU X（a ） （b ）答案：（a ） D 正偏导通 I=R37.010-=x U 2RI=37.010-=V Uy 9.67.02.6=+=（b ）D 仅偏截止 I=0X U =0 yU =10V4、如下图，设硅稳压管1DZ V 、2DZ V 的稳压值分别为6V 和9V ， 求Uo 为多少（共3分）1K..20V答：0U =9-6=3V5、（3分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u 0。
