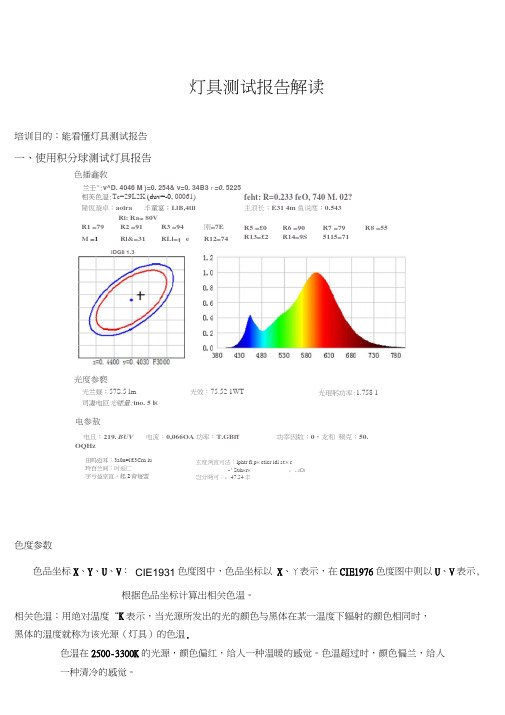

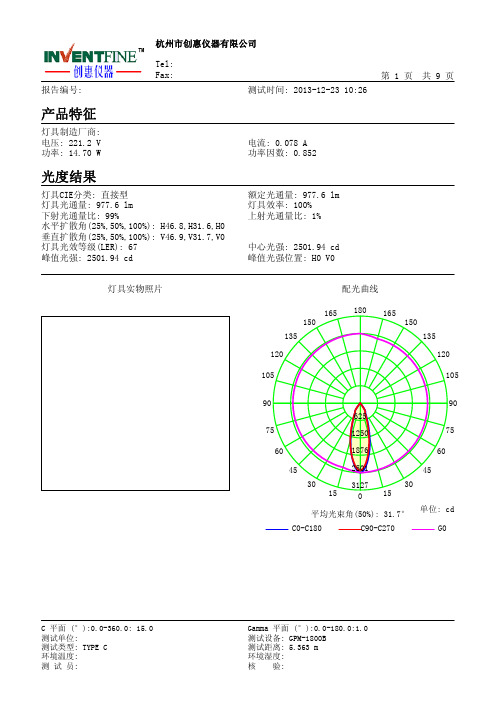

灯具测试报告解读培训目的：能看懂灯具测试报告一、使用积分球测试灯具报告色播鑫敎兰壬":v^D. 4046 M )=0. 254& v=0. 34B3 T =0. 5225相芙色温:Tc=29L2K (duv=-0, 00061)隆恆漩卓；aoira 丰童宴；LlB,4tiiRi: Ra= 80VR1 =79 R2 =91 R3 =94 刚=7E M =1 Rl&=31 RLl=：e R12=74feht: R=0.233 feO, 740 M. 02?主浪长；E31 4m 鱼说度；0.543R5 =£0 R6 =90 R7 =79 R8 =55 R13=£2 R14=9S 5115=71iDGIi 1.3光度参褻光兰昼：57S.5 lm司凄电叵光嗟量:ino. 5 I K光效：75.52 1WT光琨躬功率:1.758 1电参敖电旦；219. BUV电流：0,066OA 功率：T.GBff 功宰因数；0•龙和频克；50. OQHz田吗迈耳：3a0n=i'£3Crn lu 玲百兰间：时逅匸宇亏益京宜，起2背毎盟玄度洌直可法：iphtr fi p« cticr idi st:« r- ' Suh«r«；. J O I 岂分眄可：；47.54丰色度参数色品坐标X、Y、U、V：CIE1931色度图中，色品坐标以X、丫表示，在CIE1976色度图中则以U、V表示, 根据色品坐标计算出相关色温。
相关色温：用绝对温度“K表示，当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源（灯具）的色温.色温在2500-3300K的光源，颜色偏红，给人一种温暖的感觉。
色温超过时，颜色偏兰，给人一种清冷的感觉。
暖白：2500-4000K中性白：4000-5500K正白光：5500-7000K冷白光：7000 以上注：色温只对白光有意义，对于单色光，就要看它的主波长了。
如何鉴定积分球测试报告：测试报告鉴定积分积分球测试报告解读积分球测试校准报告积分球测试报告生成pdf篇一：积分球不确定度测试积分球测量系统的光通量测量不确定度分析1.测量结果不确定度的来源（1）样品重复测量随机误差造成的不确定度；（2）HAAS-2000光谱辐射计测试系统的系统固有误差造成的不确定度；（3）交流测试电源电压波动造成的不确定度；（4）线性探测器的测量误差造成的不确定度；（5）标准灯校准结果的不确定度造成的不确定度；（6）积分球温度控制波动以及实验室外在振动造成的不确定度；（7）积分球本身制造指标的差异造成的不确定度；（8）光纤的传输偏差造成的不确定度；（9）LED光源灯具测试安装方向的不同造成的不确定度；（10）LED光源灯具光通量随点亮时间变化造成的不确定度。
2. 标准不确定度的A类评定2 n1(?n??n) σ==0.04472 uA=3.标准不确定度的B类评定u xi =3.1样品重复测量随机误差造成的不确定度u（1）=u（A）=0.023.2 由HAAS-2000光谱辐射计测试系统固有的系统误差估算的不确定度u1测试系统的相对极限误差±1.0%u 2 =215.92×1%=1.24665 a iσ=0.023.3 由交流测试电源电压波动造成的误差估算的不确定度u2造成输出量变化的极限误差≤0.1%215.92×0.1%u 3 ==0.124665 3.4 由线性探测器的测量误差造成的估算的不确定度u3测量误差小于±1.0%u 4 ==1.246653.5 由标准灯的测量不确定度造成的不确定度u4标准灯的测量不确定度为1.5%u 5 =215.92×1.5%=1.869983.6 由积分球温度控制波动以及实验室外在振动造成的不确定度u5这两项影响造成的极限误差≤±1%u 6 =215.92×1%=1.246653.7由积分球本身制造指标的差异造成的不确定度u6影响积分球本身测量误差的因素有：单色光吸收误差、暗读数误差、积分球内部结构和尺寸使用不合理造成的误差、涂层的光谱选择性和反射比例、涂层的朗伯特性以及涂层的清洁程度等，由这些因素造成的整体极限误差≤±2%。
光电子实验报告实验6：LED光色测试系统实验报告1. 了解CIE色度学基本知识以及LED光色测试原理。
2. 掌握LED光电系统的定标方法。
4. 学习用积分球测试LED灯色坐标、光谱、光效等参数的测量方法。
二、仪器用具积分球、PMS-50紫外-可见光-近红外光谱分析系统、电脑、LED芯片电光测试台、直插式LED灯若干个。
三、实验原理根据光度色度学理论，PMS系统测得被测体的光谱功率分布P(λ)（即在每一光谱下测其能量值）后，就能通过计算得出被测光源的相关色温TC，显色指数Ra、Ri（1-15），峰值波长及半宽度等参数，基于“CIE 1931 XYZ标准色度系统”的相关公式可计算出相应的色品坐标（x，y）和（u，v）。
积分球原理：积分球又称光通球，是一个中空的完整球壳。
内壁涂有白色漫反射层，且球内壁各点漫反射均匀。
用已知色温的白炽标准灯对取代二极管位置的MgO槽照射，漫反射光经光纤对整个系统进行光谱校正。
并且光源在球壁上任意一点上产生的光照度是由多次反射光产生的光照度叠加而成的，球壁上任意位置的光照度E（挡去直接光照后）与灯的光通量Φ成正比，通过测量球壁窗口上的光照度E，以及光谱功率分布曲线就可求出光源的光通量Φ。
图1积分球原理仪器介绍：PMS-50/80紫外-可见-近红外光谱分析系统的基本组成较为简单，主要包括PMS-50/80 主机一台、光度探头（既可测光通量又可监视被测对象的稳定度）、温度探头一个、专用串行通讯电缆及专用软件等五部分。
为保证仪器正常工作，用户还应配置PIV 以上计算机(可由用户自行配置,要求配彩色显示器、鼠标、RS232 串行口、Win98 以上操作平台及光驱，要求内存至少在512M 以上)一台及一根传能光纤（将被测光耦合仪器内部）。
1. 开机：将仪器各插头插好，打开电脑。
2. 定标：打开软件，将标准灯具放进积分球内，先进行光谱标定，再进行光通量定标。
3. 小心取出标准灯具，更换成所测灯具，开始测试。
目录第一章LD/LED光源特性测试实验仪说明 (2)一、产品介绍： (2)二、实验仪说明 (3)第二章实验指南.................................................................................................. - 4 -一、实验目的 (4)二、实验内容 (4)三、实验仪器 (4)四、实验原理 (5)五、注意事项 (6)六、实验操作 (7)八、实验测试点说明 (15)九、LD电流源操作说明 (15)十、光功率计操作说明 (18)- 1 - / 23第一章LD/LED光源特性测试实验仪说明产品介绍：激光二极管LD和发光二极管LED是光通讯系统中使用的主要光源。
通过本实验可以了解工程应用中半导体激光器和发光二极管，掌握它们平均输出光功率与注入电流的测试方法及器件好坏的判断，掌握它们阈值电流的测试方法及对其寿命的影响，掌握它们基本特性曲线的测试方法，了解半导体激光器自动功率控制APC的工作原理，了解温度对它们输出功率的影响，以及半导体激光器自动温度控制ATC的工作原理。
光功率计、温控器、电流表、电压表全部内置于箱体，方便调节和测试，所有实验均在一个箱体上完成。
实验装置采用箱式结构，使整个装置结构紧凑，且占地面积小、节省实验室空间；同时整个实验采用模块化设计，方便学生理解实验原理，操作方便。
实验所需所有组件均设计于实验箱内拆卸和安装都很方便，而且放置安全，能很好地保护所有器件。
注重于学生实际操作技能方面的训练，使学生在实验室就养成正确的操作习惯。
第二章实验指南一、实验目的1、掌握LD激光器和LED发光二极管的工作原理及主要技术参数2、掌握LD激光器和LED发光二极管的特性测试方法3、了解温度（T）对阈值电流（I th）和光功率（P）的影响4、掌握LD激光器和LED发光二极管的基本使用方法二、实验内容1、LD激光器的V/I特性测试实验2、LD激光器的P/I特性测试实验3、LD激光器的T/V/I特性测试实验4、LD激光器的T/V/P特性测试实验5、LED发光二极管（1310nm）的V/I特性测试实验6、LED发光二极管（1310nm）的P/I特性测试实验7、LED发光二极管（1310nm）的T/I特性测试实验8、LED发光二极管（1310nm）的T/P特性测试实验9、LED发光二极管（白光）的V/I特性测试实验10、LED发光二极管的（白光）的P/I特性测试实验三、实验仪器1、LD/LED光源特性测试实验仪1台2、LD激光二极管（1310nm）1只3、LED发光二极管（1310nm）1只4、LED发光二极管（白光）（选配）1只5、积分球（可选）1个6、电源线1根7、连接线若干四、实验原理激光二极管LD 和发光二极管LED 是光通讯系统中使用的主要光源。
型号Model 制程Process 工序Station 作业名称Workmanship7*1W球泡灯积分球测试开机热机3：打开光谱仪电源开关。
4：仪器电源开关全部打开后，热机15分钟。
2：打开功率计电源开关。
STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine 版本Version 线路板编号PCB NO.A1：启动电脑，进入初始界面。
注意事项：(warning ltem)Un Re gi st er ed型号Model 制程Process 工序Station 作业名称Workmanship 7*1W球泡灯电参数测试积分球测试进入测试界面版本Version 线路板编号PCB NO.A1：双击Pms.ab_2.22.1.09，进入测试界面。
注意事项：(warning ltem)STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine Un Re gi st er ed型号Model 制程Process 工序Station 作业名称Workmanship 7*1W球泡灯电参数测试积分球测试进入测试界面STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine 版本Version 线路板编号PCB NO.A1：点击设置选项中的系统设置仪器选用设置。
注意事项：(warning ltem)Un Re gi st er ed型号Model 制程Process 工序Station 作业名称Workmanship 7*1W球泡灯电参数测试积分球测试进入测试界面版本Version 线路板编号PCB NO.A1：对照左图进行相应的仪器参数设置。
注意事项：(warning ltem)STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine 2：确认设置OK后，点确定退出系统设置。
LOGOLED光电色测试机2009.09.18LOGO目录•光电色测试机的组成•积分球原理•电性测试原理•光强测试原理•光通量测试原理光电色测试机组成v恒压恒流源、积分球、测光探测器、快速光谱仪、计算机、光强测试平台。
下图为远方LED300的组成LOGOv具有高反射内表面的空心球体v常见的积分球内表面涂层是白色的分析纯BaSO4,除此之外还有聚四氟乙烯、Spectralon(Labsphere的专利)、镀金等。
v积分球涂层必须具备：n根据CIE标准要求，反射率约80%n反射率随波长的变化小，即呈光谱中性特性n化学稳定性好、不黄化LOGOv LED在积分球中心或边界点亮，光线在内部被均匀反射与漫射，最后从输出孔射出，输出孔得到的是均匀的漫射光束，其光强和光束均匀度不受入射光的角度、空间分布的影响。
v因光线经积分球内部积分射出，所以积分球也可看做是光强度衰减器，其射出和射入光强比约为：射出孔面积/积分球内部表面积。
LOGOv辅助光源：n直接固定在积分球球壁上，用以补偿当被测物置于积分球中心时，被测物自身吸收的光谱曲线。
一般辅助光源是一个10W的卤素灯。
n作补偿校正时，辅助光源不可以直接照射被测光源。
LOGO+v Vrv光强：光源在单位立体角内发出的光通量，单位cd，即每球面度1流明。
v先对LED在0.1m或0.316m处的照度E进行测量，然后根据距离D的平方反比定律自动计算光强I = E * D2LOGO光通量测试原理v光通量：人眼所能感觉到的辐射能量，其定义是单位时间内的辐射能量之和。
v光线经积分球均匀漫射后，由探测器收集到出射光线，并将光信号转换成光电信号，经过取样、放大后，经AD转换成数字信号送入微处理器，再经计算得到光通量值。
LOGOLOGOThank you!。
目录第一章LD/LED光源特性测试实验仪说明 (2)一、产品介绍： (2)二、实验仪说明 (3)第二章实验指南.................................................................................................. - 4 -一、实验目的 (4)二、实验内容 (4)三、实验仪器 (4)四、实验原理 (5)五、注意事项 (6)六、实验操作 (7)八、实验测试点说明 (15)九、LD电流源操作说明 (15)十、光功率计操作说明 (18)- 1 - / 23第一章LD/LED光源特性测试实验仪说明产品介绍：激光二极管LD和发光二极管LED是光通讯系统中使用的主要光源。
通过本实验可以了解工程应用中半导体激光器和发光二极管，掌握它们平均输出光功率与注入电流的测试方法及器件好坏的判断，掌握它们阈值电流的测试方法及对其寿命的影响，掌握它们基本特性曲线的测试方法，了解半导体激光器自动功率控制APC的工作原理，了解温度对它们输出功率的影响，以及半导体激光器自动温度控制ATC的工作原理。
光功率计、温控器、电流表、电压表全部内置于箱体，方便调节和测试，所有实验均在一个箱体上完成。
实验装置采用箱式结构，使整个装置结构紧凑，且占地面积小、节省实验室空间；同时整个实验采用模块化设计，方便学生理解实验原理，操作方便。
实验所需所有组件均设计于实验箱内拆卸和安装都很方便，而且放置安全，能很好地保护所有器件。
注重于学生实际操作技能方面的训练，使学生在实验室就养成正确的操作习惯。
第二章实验指南一、实验目的1、掌握LD激光器和LED发光二极管的工作原理及主要技术参数2、掌握LD激光器和LED发光二极管的特性测试方法3、了解温度（T）对阈值电流（I th）和光功率（P）的影响4、掌握LD激光器和LED发光二极管的基本使用方法二、实验内容1、LD激光器的V/I特性测试实验2、LD激光器的P/I特性测试实验3、LD激光器的T/V/I特性测试实验4、LD激光器的T/V/P特性测试实验5、LED发光二极管（1310nm）的V/I特性测试实验6、LED发光二极管（1310nm）的P/I特性测试实验7、LED发光二极管（1310nm）的T/I特性测试实验8、LED发光二极管（1310nm）的T/P特性测试实验9、LED发光二极管（白光）的V/I特性测试实验10、LED发光二极管的（白光）的P/I特性测试实验三、实验仪器1、LD/LED光源特性测试实验仪1台2、LD激光二极管（1310nm）1只3、LED发光二极管（1310nm）1只4、LED发光二极管（白光）（选配）1只5、积分球（可选）1个6、电源线1根7、连接线若干四、实验原理激光二极管LD 和发光二极管LED 是光通讯系统中使用的主要光源。
探头位置挡板钨丝灯灯座荧光灯支架关于积分球的总结1.积分球的结构与基本原理积分球，一般只能用来测试全方位发光的光源的色温、光通量、色坐标、色容差、光效和光谱带，非全方位发光的光源只能测色温不能测光通。
色容差是指表征光色电检测系统软件计算的X,Y 值与标准光源之间差别。
数值越小，准确度越高。
光效是指光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，单位为lm/w。
如A 灯与B 灯总光通均为100lm，A灯所耗为10W，B 灯为20W，那么就可以认为A 灯比B 灯要节能。
积分球的基本原理是让光源在球的中心发光，发出的光射到球内壁的涂层上产生漫反射，漫反射出来的光再经过漫反射，不断循环直至整个球内表面的光通量一致，那么在球壁上安装的探头读出的就是光源发出的光通量。
但是，得到这个结果的前提是探头与光源之间必须要有一块涂有相同涂层的隔板挡住，避免光源发出的光直接照到探头。
实验室的积分球是一个由铸铁构成的空心球状物，内壁涂有一层白色的粗糙涂层，主要成分为硫酸钡，主要用来产生漫反射，使整个球面的光强一致。
球壁上有开孔，用来安装探头，探头连到外置的一台高精度快速光谱辐射计。
实验室用的积分球上装有两个探头，其中一个为测量用探头，一个为感光探头。
两个探头必须同时使用才能使测量正常进行。
光源与探头之间装有一块涂有与球内壁相同涂层的挡板，除此之外球内还装有用来安装荧光灯的支架和安装钨丝灯的支架。
球内光源的供电由外部的交流稳压电源提供，同时接有一台功率计对电参数进行监控。
图 1. 积分球内部结构图 2 3m 积分球内的辅助光源实验室中积分球直径主要有1m、1.75m 以及3m。
试验时要根据不同的灯具选择不同直径大小的积分球进行测试，一般以灯具直径的1.5 倍作为参考的标准。
3m 的积分球与其他两个相比，内部多一辅助光源。
辅助光源的作用是用来弥补灯具因形状等的原因而造成测量时光通量的损失。
三者除了结构大小不一外，所能测量的光通量的量程也是不一样的，测量时要注意量程的选择。
一、实训目的1. 了解大积分球测试的基本原理和方法。
2. 掌握大积分球测试仪器的操作步骤和注意事项。
3. 通过实际操作，提高对LED照明灯具光电参数的测试能力。
二、实训环境1. 实训场地：LED照明实验室2. 实训设备：大积分球测试仪、LED照明灯具、电源、功率计、电脑等。
三、实训原理大积分球测试是一种用于测量LED照明灯具光电参数的方法。
通过将LED照明灯具放置在大积分球内部，使灯具发出的光线均匀地分布在积分球内，然后通过探测器测量球内各个方向的光强，从而计算出灯具的光通量、光效、PF值等光电参数。
四、实训过程1. 开机及准备工作（1）将大积分球测试仪开机，待机器预热半小时后开始测试。
（2）将控制柜内仪器开关依次打开，确保仪器正常工作。
（3）将灯具输入电压切换到交流端。
（4）将灯具接入大积分球内部，确保灯具发光面朝下，与探头齐平。
2. 软件设置（1）打开大积分球软件，设置功率计类型为Type 9 Bits，电源类型为VPS1010B。
（2）根据实际情况选择通讯串行口。
（3）设定电压、频率、预热时间等参数，点击“设置”确定。
3. 测试过程（1）点击工具栏单次测量标识，开始测试。
（2）等待测试结束，查看测试结果。
4. 数据处理及保存（1）将测试结果保存为源文件，后缀名为.haas。
（2）将测试结果保存为Excel文件，以便查看SDCM值。
五、实训结果通过本次实训，我掌握了大积分球测试的基本原理和操作步骤。
在实际操作过程中，我成功测试了一款LED照明灯具的光电参数，包括光通量、光效、PF值等。
测试结果如下：1. 光通量：800lm2. 光效：90lm/W3. PF值：0.9六、实训总结1. 通过本次实训，我对大积分球测试有了更深入的了解，提高了自己的实际操作能力。
2. 在实训过程中，我学会了如何设置测试参数、如何进行测试操作，以及如何处理测试数据。
3. 本次实训让我认识到，理论知识与实际操作相结合的重要性。
