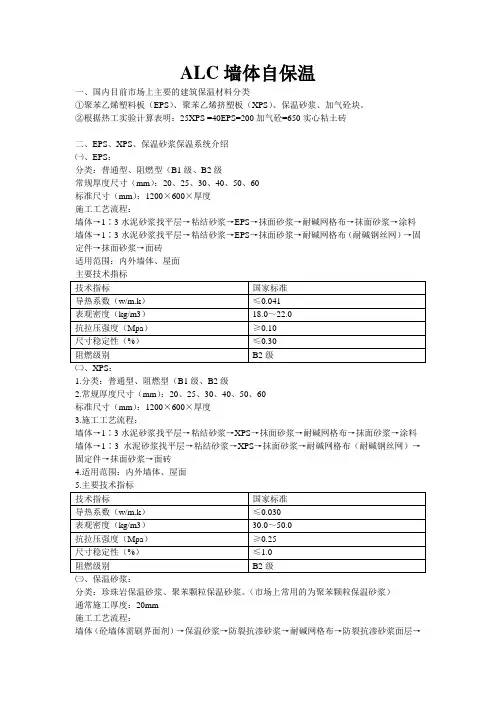

ALC墙体自保温
一、国内目前市场上主要的建筑保温材料分类
①聚苯乙烯塑料板（EPS）、聚苯乙烯挤塑板（XPS）、保温砂浆、加气砼块。
②根据热工实验计算表明：25XPS =40EPS=200加气砼=650实心粘土砖
二、EPS、XPS、保温砂浆保温系统介绍
㈠、EPS：
分类：普通型、阻燃型（B1级、B2级
常规厚度尺寸（mm）：20、25、30、40、50、60
标准尺寸（mm）：1200×600×厚度
施工工艺流程：
墙体→1∶3水泥砂浆找平层→粘结砂浆→EPS→抹面砂浆→耐碱网格布→抹面砂浆→涂料墙体→1∶3水泥砂浆找平层→粘结砂浆→EPS→抹面砂浆→耐碱网格布（耐碱钢丝网）→固定件→抹面砂浆→面砖
适用范围：内外墙体、屋面
主要技术指标
技术指标国家标准
导热系数（w/m.k）≤0.041
表观密度（kg/m3）18.0～22.0
抗拉压强度（Mpa）≥0.10
尺寸稳定性（%）≤0.30
阻燃级别B2级
㈡、XPS：
1.分类：普通型、阻燃型（B1级、B2级
2.常规厚度尺寸（mm）：20、25、30、40、50、60
标准尺寸（mm）：1200×600×厚度
3.施工工艺流程：
墙体→1∶3水泥砂浆找平层→粘结砂浆→XPS→抹面砂浆→耐碱网格布→抹面砂浆→涂料墙体→1∶3水泥砂浆找平层→粘结砂浆→XPS→抹面砂浆→耐碱网格布（耐碱钢丝网）→固定件→抹面砂浆→面砖
4.适用范围：内外墙体、屋面
5.主要技术指标
技术指标国家标准
导热系数（w/m.k）≤0.030
表观密度（kg/m3）30.0～50.0
抗拉压强度（Mpa）≥0.25
尺寸稳定性（%）≤1.0
阻燃级别B2级
㈢、保温砂浆：
分类：珍珠岩保温砂浆、聚苯颗粒保温砂浆。（市场上常用的为聚苯颗粒保温砂浆）
通常施工厚度：20mm
施工工艺流程：
墙体（砼墙体需刷界面剂）→保温砂浆→防裂抗渗砂浆→耐碱网格布→防裂抗渗砂浆面层→
弹性腻子→涂料
墙体（砼墙体需刷界面剂）→保温砂浆→防裂抗渗砂浆→耐碱网格布（耐碱钢丝网）→固定件→防裂抗渗砂浆面层→面砖
内保温：墙体（砼墙体需刷界面剂）→保温砂浆→抹面砂浆
适用范围：内外墙体、屋面
产品型号及用途：
①SC-Ⅰ外墙内保温②SC-Ⅱ外墙外保温
③SC-Ⅲ坡屋面平屋面外保温④SC-Ⅳ带标准网的外墙外保温
主要技术指标
性能指标SC-ⅠSC-ⅡSC-ⅢSC-Ⅳ
干粉料EPS颗粒含量（%）≥75 ≥75 ≥75 ≥75
材料硬化后表观密度（kg/ m3）≤420 ≤400 ≤310 ≤250
导热系数（w/m.k）≤0.085 ≤0.080 ≤0.065 ≤0.060
抗压强度（Mpa）≥1.00 ≥0.8 ≥0.25 ≥0.20
抗拉强度（Mpa）≥0.20 ≥0.20 ≥0.10 ≥0.10
干燥线性收缩率（%）≤0.30 ≤0.30 ≤0.30 ≤0.30
阻燃级别A1级B1级B1级B1级
四、三者之间的比较
表观密度EPS XPS 保温砂浆
导热系数小大偏小
阻燃性低低高
抗压强度偏低偏低高
五、粘结砂浆与抹面砂浆的介绍和比较
1、粘结砂浆：是由水泥、砂、粘结剂等外加剂组成
2、抹面砂浆：是由水泥、砂、粘结剂、抗裂放渗剂等外加剂组成
3、粘结砂浆分单组份和双组份。单组份（配好原材料+水；适用EPS）；双组份（原材料→配比+水；适用XPS）
4、粘结砂浆粘结面要求≥40%
5、粘结砂浆与抹面砂浆、耐碱网格布、固定件的特点
①粘结砂浆的特点是粘结强度大
②抹面砂浆的特点是抗裂性、抗渗性、控制泛碱性
耐碱网格布的特点是增加系统的韧性、握裹力强、防止开裂、耐碱性强
固定件的特点是增大系统的整体强度
苯板的堆放应注意以下几点：
①防晒、防火、防高温
②防雨淋、防碰撞、防压等
1 总则
一、ALC砌块用于建筑物外墙或分户墙，其热工性能应满足相关建筑墙体的节能或保温隔
热要求。
1 用于我国夏热冬冷地区，居住建筑外墙、分户墙以及公共建筑外墙（包括非透明幕墙）节能的规定性能指标应符合下表的要求：
应用地区
居住建筑公共建筑
外墙
［W/（m2·K）］
分户墙
［W/（m2·K）］
外墙（包括非透明幕墙）
［W/（m2·K）］
夏热冬冷地区K m≤1.5 （D≥3.0）
K m≤1.0 （D≥2.5）
K m≤1.5 K m≤1.0
2 居住建筑的节能达标采用节能综合指标计算时，如低层建筑因体形系数不能满足现行节能标准的规定性指标，低层建筑的外墙平均传热系数（K m）不得大于0.8［W/（m2·K）］。
二、ALC砌块用于建筑物外墙或分户墙，应以自保温为主，砌体的厚度应通过外墙的热工计算确定。如砌体的厚度不能满足外墙自保温要求时，应采取下列附加保温措施：
1 在框架柱（包括异型柱）、梁或剪力墙墙肢等外墙热桥部位的外侧或内侧采用砂加气薄块实施附加保温。
2 在砂加气块砌体自保温外墙的外侧或内侧加设其它保温材料。
三、ALC砌块作为填充墙用于框架结构住宅建筑外墙自保温，当ALC砌块的密度级别为B04级时，砌体的厚度不应小于200mm；当密度级别为B05级或密度级别为B06级时，砌体的厚度不宜小于250mm。
四、一般情况下，保温块的强度等级应大于等于A2.0，填充墙的强度等级应大于等于A2.5。填充墙应符合下列要求：
1 填充墙应每隔2皮砌块高度用专用拉结件或2φ6拉结钢筋与主体结构（框架柱、剪力墙）拉结。钢筋伸入墙内长度：6~7度抗震设防时不应小于墙长的1/5，且不应小于700mm 或至门窗洞口边；8度抗震设防时宜沿墙全长贯通。
2 应在墙体下列部位设置构造柱：
1）墙体尽端
2）楼、电梯间四角
3）墙体长度大于等于5M时
4）女儿墙、窗台墙、悬臂墙大于等于2M时。
3 构造柱纵筋不宜少于4φ12，箍筋为φ6@200。
4 应在墙体下列部位设置圈梁或配筋带：
1）工业厂房外围护墙、内隔墙及一般公共建筑的填充墙高度超过4M时，宜设置与柱或剪力墙连接且沿墙贯通的钢筋混凝土圈梁，圈梁断面高度不小于180mm，配筋不宜少于4φ12，箍筋为φ8@200。
2）居住建筑的填充墙高度超过4M时，应在墙体半高位置设置与柱连接且沿墙贯通的水平砂加气专用粘结剂配筋带，配筋带位置与门窗洞口的高度协调一致。
5 填充墙未考虑承受幕墙荷载，各类幕墙应有自身结构承重系统，并和主体结构连接。
6 独立墙、窗间墙或小墙肢的宽度不宜小于800mm，否则应有加强措施。
7 门窗洞口宽度小于1000mm时，预制过梁两端伸入墙体长度应各不小于250mm；门窗洞口宽度大于等于1000mm时，预制过梁两端伸入墙体长度应各不小于300mm；门窗洞口宽度超过2100mm时，宜采用钢筋混凝土过梁。
五、ALC砌块性能指标：
1 轻质高强：干容重≤500Kg/M3（设计密度650Kg/M3），约为红砖的1/4，砼的1/5。立方体抗压强度3.5Mpa。
2 优良的隔热保暖性：ALC砌块的导热系数λ=0.13W/m·k（含水率5%时）。
3 优良的耐火性：100厚ALC砌块墙耐火极限4小时，150厚ALC砌块墙耐火极限大于4小时，本身为无机不燃体，且在高温下不产生有毒气体。
4 良好的抗冻性：经15次±20℃冻融后，质量损失2.5%，冻后强度≥3Mpa。
5 优良的抗水渗透性：渗透水柱降低高度仅为红砖的1/4，仅为传统加气砼的1/3。
6 抗水软化性好：软化系数（水饱和状态下立方体强度/干燥状态下立方体强度）=0.88（一般加气砼为0.6~0.7）。
7 良好的隔音性能：100厚、150厚、200厚表面未粉刷墙体，平均隔声量分别为36dB、43 dB、47 dB.
8 良好的可加工性能：可以很方便地在现场锯、刨、切割、开槽等加工。
六、适用范围及规定；
1 ALC砌块可作为建筑物的自承重墙体，适用于建筑物的外墙、内墙和框架的填充墙等。
2 ALC砌块墙体不得在以下部位使用：
1）建筑物外墙±0.00以下部位（地下室非承重内隔墙除外）。
2）无防水层，直接长期浸水或经常受干湿交替的部位。
3）受化学浸蚀的环境。如强酸、强碱或高浓度CO2等。
4）砌块表面经常处于80℃以上的高温环境。
3 ALC砌块强度等级为A3.5以上。砌块砌筑采用ALC专用粘合剂或符合相关标准、指标的专用粘合剂（砌筑强度等级不能小于M5砂浆等级）。
七、管线埋设：
墙上埋设管线时一般应遵守开槽规定（深度＜1/3墙厚），先用小型切割机在墙上切缝，辅以凿子或专用镂槽工具开出需要宽度和深度的槽口。管线安装后，应用卡子或钉子将管线固定牢固，然后分两次将缝补平：第一次用聚合物水泥砂浆将缝填实至距表面8~10mm，待干后，第二次用勾缝剂或修补粉将缝补平。为提高缝的抗裂性，可在做腻子时，在两层腻子间粘贴耐碱玻纤网格布。
八、重物安装：
根据重物大小，可分别按下述方法安装：
重物重物墙厚（mm）锚固件
5Kg以下如毛衣棍、衣帽钩、挂镜线、镜
框、画框等
≥75 φ4×40以上尼龙胀管螺钉
20Kg以下如小托架、镜箱、灯具、小脸盆、
小便斗
≥100 S5以上尼龙胀管螺钉
50Kg以下如抽油烟机、空调室内机≥100 S8或GB8以上尼龙胀管螺钉50Kg以上如热水管、吊柜≥125 M10对穿螺栓
说明：1、采用胀管螺钉钻孔时，钻头直径d应等于胀管直径S或GB，钻孔深度≥胀管长度+d。
2、钻孔时宜使用普通电钻，不得使用冲击钻。
2 术语
2.0.1基体
建筑物的主体结构或围护结构。
2.0.2基层
直接承受装饰装修施工的面层。承受保温施工的面层。
2.0.3外墙主体部位
外墙墙体（立面单位面积扣门窗洞口面积）中除去各热桥部位（构造柱、圈梁、楼板伸入外墙部位）的外墙墙体部位。
2.0.4砌体部位占外墙墙体面积比例
砌体部位面积与外墙墙体面积的比值
2.0.5保温块
ALC轻质砂加气混凝土薄层保温制品
2.0.6专用抹面砂浆（底批土、面批土）
由水泥或石膏、外加剂和砂制成的用于蒸压砂加气混凝土砌块砌筑的抹面材料内墙底批土
3 材料
3.0.1 保温块的外形尺寸和主要技术指标应符合表3.0.1要求。
表3.0.1 保温块的外形尺寸和主要技术指标
密度等级
项目
B04 B05
规格尺寸长度L（mm）600 600
宽度B（mm）250 250
厚度D（mm）（40、50、60、75）（40、50、60、75）
干密度（kg/m3）≤450 ≤450
抗压强度（MPa）≥2.0 ≥2.5
导热系数（W/m·K）≤0.11 ≤0.13
干燥收缩值（mm/m）≤0.5 ≤0.5
3.0.2 保温块的铺贴应采用专用粘结剂，其主要性能指标应符合表3.0.2的要求。
表3.0.2 专用粘结剂的主要性能指标
试验项目性能指标拉伸粘结强度（Mpa）
（与水泥砂浆粘结，空气中养护14d）
≥0.60 拉伸粘结耐水强度（Mpa）
（与水泥砂浆粘结，空气中养护14d，水中养护7d）
≥0.40 拉伸粘结强度（Mpa）
（与B05砌块粘结，空气中养护14d）
≥0.20可操作时间（h） 1.5~4.0
3.0.3 外保温系统中保温板的外侧应采用专用抹面腻子，其主要性能指标应符合表3.0.3的要求。
表3.0.3 抹面腻子的主要性能指标
试验项目性能指标拉伸粘结强度（Mpa）
≥0.40 （与水泥砂浆粘结，空气中养护14d）
柔韧性（抗压强度/抗折强度）≤0.30
透水性（MPa）
≥0.20（用卡斯通管，24h）
可操作时间（h） 1.5~4.0
3.0.4 内墙底批土的主要性能指标应符合表3.0.4的要求。
表3.0.4 内墙底批土的主要性能指标
试验项目性能指标
拉伸粘结强度（Mpa）
≥0.40 （与水泥砂浆粘结，空气中养护14d）
拉伸粘结耐水强度（Mpa）
≥0.30 （与水泥砂浆粘结，空气中养护14d，水中养护7d）
拉伸粘结强度（Mpa）
≥0.20（与B04砌块粘结，空气中养护14d）
可操作时间（h） 1.5~4.0
3.0.5 保温板表面粉刷时，应先使用专用界面剂作基面处理，其主要性能指标应符合表3.0.5的要求。
表3.0.5 专用粘结剂的主要性能指标
试验项目性能指标
拉伸粘结强度（Mpa）
≥0.40 （与水泥砂浆粘结，空气中养护14d）
拉伸粘结耐水强度（Mpa）
≥0.35 （与水泥砂浆粘结，空气中养护14d，水中养护7d）
拉伸粘结强度（Mpa）
≥0.20（与B04砌块粘结，空气中养护14d）
可操作时间（h） 1.5~4.0
3.0.6 耐碱玻璃纤维网格布（以下简称网格布）的主要性能指标符合表3.0.6的要求。
表3.0.6 网格布的主要性能指标
试验项目性能指标单位面积质量（g/m2）≥130
耐碱断裂强力（经、纬向）（N/50mm）≥750
耐碱断裂强力保留率（经、纬向）（ % ）≥50
断裂应变（ % ）≤5.0
3.0.7 抗渗剂的主要性能指标符合表3.0.7的要求。
表3.0.7 抗渗剂的主要性能指标
试验项目性能指标
粘度（S）涂≥10
PH值7.5~9.5
含固量（ % ）≥20
最底成膜温度（℃） 5
稀释稳定性48小时不分层不破乳
不透水性0.1MPa，30min不透水
3.0.8 外保温饰面涂料的性能指标应符合建筑外墙涂料的相关标准。
3.0.9 系统中其他配套材料，如建筑密封胶、PU发泡剂、锚栓等应符合现行相关
产品标准。
4 设计
4.1一般规定
4.1.1 普通住宅和节能住宅围护结构的传热系数K和热惰性指标D应符合表4.1.1要求。
表4.1.1 住宅围护结构传热系数K（W/m2·K）
和热惰性指标D
普通住
宅
性能指标
外墙
屋
面
外墙屋面
分户墙和
楼板
底部自然通风的架空楼
板
K≤2.0
K≤
1.5
Km≤1.5
Dp≥3.0
Km≤1.0
Dp≥3.0
K≤2.0 K≤1.5 Km≤1.0
Dp≥2.5
Km≤0.8
Dp≥2.5
注： 1. 节能烛照外墙和屋面Km值满足要求，但Dp值不满足要求时，应按照《民用建筑热工设计规范》（GB50176-93）第5.1.1条来验收隔热设计要求。
2. 节能住宅外墙平均传热系数（Km）和主体部位的热惰性（Dp），应按《居住建筑节能设计标准》
DB33/1015-2003中的附录A计算。
4.1.2 保温块作墙体保温时采用粘贴法与基层连接。保温块间的灰缝不应超过3mm。
4.1.3 保温块设计用热物理性能见表4.1.3。
表4.1.3 保温块热物理性能及设计取值
性能指标
B04 B05
墙体屋面墙体屋面
导热系数λ（W/m·K）0.11 0.11 0.13 0.13
修正系数 1.36 1.5 1.36 1.5
设计用导热系数λd （W/m·K）0.15 0.18 0.18 0.19
设计用蓄热系数Sd （W/m2·K） 2.26 2.49 2.73 3.01
设计用比热容Cd （kJ/kg·K） 1.05 1.05 1.05 1.05
设计用蒸汽渗透系数（g/m·h·pa） 1.17×10-4 1.11×10-4
4.1.4 保温块和不同基体复合保温后的传热系数和热惰性指标见附录A。
4.2外墙内保温
4.2.1 外墙内保温系统基本构造见图4.2.1。
4.2.2 节能住宅，应根据不同种类砌体、砌体部分占外墙墙体面积比例按热工计算确定保温块厚度。一般情况下，可按附录B选用。
4.2.3 普通住宅外墙传热系数达不到表4.1.1的要求，宜采用50mm厚B04或B05保温块。
4.2.4 饰面层为涂料时，在作批嵌、刷涂料等装饰施工前，可采取以下方法之一处理保温块表面：
1.保温块表面宜用专用底批土批平，厚度不宜大于5mm；
2.保温块表面专用石膏砂浆粉刷，厚度不宜大于10mm；
3.保温块表面可做普通石膏砂浆粉刷，应用专用界面剂处理保温块表面，再做石膏粉：中砂=1：3的石膏砂浆粉刷，总厚度不宜大于20mm；
4.保温块表面可做普通水泥砂浆粉刷，应先用专用界面剂处理保温块表面，再做水泥砂
浆或混合砂浆粉刷，总厚度不宜大于20mm。
4.2.5厨房、卫生间等潮湿房间，保温块表面应做好防水处理。
4.2.6保温块表面需贴瓷砖时，宜用陶瓷砖粘结剂铺贴瓷砖。如需表面处理，可参照4.2.4中批土或水泥砂浆粉刷的做法，不应用石膏砂浆作法。
4.2.7保温块上部与楼板底相交处或和其他墙体相接时，应留10~15mm控制缝，预留缝内部用发泡剂填充。见图4.2.7。
4.2.8墙体转角（阴阳角）宜设置10~15mm控制缝。控制缝内用发泡剂填充。缝表面处理时，宜加设300mm宽网格布。
4.2.9 墙体长超过10m时，宜留设温度控制缝。温度控制缝处理见图4.2.8。
4.2.10 保温块不得着地铺设，第一皮砌筑前加设一道水泥砂浆厚度≤50mm，待初凝后
方可施工保温板。
4.2.11 内墙保温系统离室内地面超过6m时，应在四周增设经防腐处理的金属水平托角条或PVC水平托角条。见图4.3.11。
4.3外墙外保温
4.3.1施工准备
根据工地实际情况，做好施工用电、用水及保温块堆放等准备工作。施工工具、配套材
料等应根据施工需要安排进场。
4.3.2保温块堆放
根据现场施工条件，保温块将按实际需要分批进场。保温块宜堆放在室内，堆放保温块的场地应坚实、平整、干燥。堆放时，应按规格、等级分类堆放，底部应提高，不得直接入地，不能积水，以防受潮。室外堆放的保温块除应遵守室内堆放的条件外，底部应流水畅通，保证不积水，有排水措施，上部还应履盖油布以防雨淋后受潮。
4.3.3施工要点
1. 按轴线（尺寸）位置复核外墙部位各异形柱对轴线的偏差位置。
2. 复核外墙位置各异形柱的垂直度及外侧面平整度。
3. 实测数据应书面记录，并须经现场监理审核认可。
4. 若柱偏差大于规范允许值，则应对相关异形柱进行凿平及修整。
5. 保温块铺贴前，应按定位线位置及垂直、平整度的要求，用1:3水泥砂浆从上（层）到
下（层）依次做好找平层厚度控制标志。找平层厚度过大，宜分层找平。找平前应对砼柱（梁）面进行界面处理。
6. 保温块墙体每天铺贴完成后，应及时涂刷抗渗剂。
4.3.4外墙保温块的铺贴
1. 保温块采用ALC专用保温粘结剂铺贴，灰缝为2～3mm。
2. 铺贴时，不得用水浇湿保温块。
3. 铺贴顺序宜从房屋转角处两侧，温度控制缝的端部及门窗洞口处开始。
4. 每一楼层第一皮保温块应铺贴在金属水平托角条上。每隔三皮加用L型（度锌）铁件进行加固，当层高超过24米以上，保温块必须用锚固件进行加固，每平方用量为2个。
5. 保温块墙体的阳角两侧必须同时铺贴，铺贴时上下皮应相互错缝搭接。搭接长度不得小于被搭接保温块长度的1/3，且不得小于100mm。
6. 保温块墙体的阴角两侧必须分开铺贴，阴角处宜设置10～15mm的控制缝。控制缝应用PU发泡剂充填。干固后，应将流淌在缝外的发泡剂清理干净，并用建筑密封胶封填。
7. 外保温墙面超过10m时，应留设温度控制缝。保温块墙体间的温度控制缝应用PU发泡剂充填。干固后，应将流淌在缝外的发泡剂清理干净，并用建筑密封胶封填。
8. 铺贴保温块墙面时，严禁在墙上留设脚手架孔洞。
9. 穿越保温块墙体的管线等孔洞的四周应用开元专用修补材料进行修补。
10. 保温块墙面阳角部位宜用25×25mm镀锌角网条或用300mm宽玻璃纤维网格布护角。
11 .外保温墙面下列部位应局部加铺玻璃纤维网格布：
1 保温块墙面与各类洞口、混凝土柱、梁、窗台、管线槽、温度控制缝等交接部位粘贴不小于200mm宽的玻璃纤维网格布；
2 门窗洞口四角沿45度斜向粘贴宽200mm、长400mm的玻璃纤维网格布；
3 离室外地坪2m高度以下范围内的阳角部位粘贴300mm宽的玻璃纤维网格布。
12. 玻璃纤维网格布间的搭接宽度应大于65mm，并由下向上铺贴。水平向的搭接位置宜距离阴阳角500mm；竖向搭接应为上部压盖下部玻璃纤维网格布。
13 .雨期施工应有遮雨设施。
4.3.5验收标准
保温块墙体的允许偏差
序号项目允许偏差（mm）检验方法1 表面平整度 5 用2m靠尺和塞尺检查
2 垂
直
度
每层 5 用线锤和2m 托线板检查
全
高
≤10m 10
用经纬仪或吊锤挂线和尺量检查>10m 20
4.3.6外保温饰面层
外保温墙面的饰面施工应在保温块铺贴完成后进行。饰面作业顺序为：清扫基层浮灰、局部粘贴网格布、刮抹面腻子、墙面满铺网格布、刮抹面腻子、刷涂料或粘贴面砖等工序进行。
4.4外墙自保温
4.4.1 ALC砌块作外墙自保温住宅应采用密度级别B05或B06，其导热系数计算可按表4.4.1选用。不同厚度ALC产品可按附录D采用。
表4.4.1 ALC产品的导热系数和蓄热系数计算值
砌块密度级别
性能指标
B05 B06 干密度（kg/m3）≤550 ≤650
设计用导热系数λd(W/m·k) 0.18 0.20
设计用蓄热系数sd(W/m2·k) 2.73 3.28
4.4.2ALC产品作节能住宅的外墙自保温时，其厚度大于等于200mm。
4.4.3应用ALC砌块作外墙自保温，在混凝土框架结构或低层混合结构中，墙
体的平均传热系数（Km）和主体部位热惰性指标（Dp）按《居住建筑
节能设计标准》附录C采用。
4.4.4在节能建筑中，ALC产品用于短肢剪力墙（或异形结构）结构中时，应
对梁柱部分进行保温。外保温平面示意如图4.4.4-1所示、内保温平
面示意如图4.4.4-2所示、
4.4.5对节能住宅的短肢剪力墙（或异形结构）结构进行外保温、内保温时，
应根据砌块部分占外墙墙体面积比例，按热工计算确定保温块的厚度。
一般情况下可按表4.4.5-1或4.4.5-2选择。
表4.4.5-1 外保温时保温块厚度选用表
保温块密度级别B04 B05
砌块部分占外墙墙体面面积比例≥0.70 ≥0.50 ≥0.30 ≥0.70 ≥0.50 ≥0.30 墙体材料保温块厚度（mm）
B05 0 40 40 0 40 50 200ALC墙体
B06 40 40 40 40 40 50
表4.4.5-1 内保温时保温块厚度选用表
保温块密度级别B04 B05
砌块部分占外墙墙体面面积比例≥0.70 ≥0.50 ≥0.30 ≥0.70 ≥0.50 ≥0.30 墙体材料保温块厚度（mm）
B05 0 40 50 0 40 50 200ALC墙体
B06 40 40 50 40 40 50
5 块材施工
5.1 一般规定
5.1.1 施工现场应检查保温块的产品合格证，并对外观质量与规格尺寸及误差进行抽检。
5.1.2保温块宜放置在室内或不受雨、雪影响并具备防潮的干燥场所。
5.1.3保温块切割宜使用手提式切割机，其切割面应平整。
5.1.4粘结剂、批嵌材料、界面剂等应使用电动工具搅拌均匀，其水灰比参照产品说明书。
5.1.5铺贴时，不得用水浇湿保温块。
5.1.6保温块铺贴采用的水平尺、橡皮锤、磨砂板、钢齿磨板、电动切割机等专用机具，施工前应准备齐全。
5.1.7冬期施工应符合现行《建筑工程冬期施工工程》（JGJ104）的有关规定。
5.2 墙体保温施工
5.2.1保温块施工前，必须按表5.2.1的要求对墙面平整度和垂直度进行检查验收，并应清除附在表面的的污垢、灰尘等杂物及墙体表面的疏松层。
表5.2.1 墙体表面的允许偏差
序号项目允许偏差（mm）检查方法
1 立面垂直度 4 用2m垂直检测水平管尺检查
2 表面平整度 4 用2m水平管靠尺和塞尺检查
5.2.2当墙面的垂直度或平整度达不到表5.2.1规定要求时，应采取局部凿平、抹平或整个墙面加抹找平层等措施。
5.2.3墙面找平抹灰后应待其干燥至表面颜色变浅或泛白时，方可进行保温块施工。
5.2.4铺贴前，应按设计要求先留出温度控制缝位置，并以皮数杆、水准线为标志，从房屋转角处两侧、温度控制缝的端部及门窗洞口处开始铺贴。
5.2.5铺贴每楼层的第一皮内保温块前，应先用水湿润楼层基面，然后用1：3水泥砂浆座浆。保温块侧面和粘贴面应抹满粘结剂，并用水平尺、橡皮锤校正块体的水平度和垂直度及灰缝宽度。
5.2.6无可靠的支承结构时，高度内保温的第一皮保温块可按楼层分层铺贴在房屋结构相连的统长水平托交条上。
5.2.7第二皮保温块的铺贴，应待第一皮保温块灰缝中的砂浆和粘结剂初凝后4h后方可施工。
5.2.8保温块铺贴前，粘贴面应用毛刷清理干净后在铺粘结剂施工。
5.2.9保温块墙体阳角两侧必须同时铺贴，铺贴时上下皮应相互搭接。搭接长度不得小于搭接保温块长度的1/3，且不得小于100mm。
5.2.10铺贴时，水平灰缝的粘结剂应施铺与下皮保温块表面；垂直灰缝和粘贴面上的粘结剂可先涂抹于保温块的侧面，再上墙铺贴，并用橡皮锤轻击保温块。要求灰缝饱满，及时清理挤压出的砂浆，做到随砌随勒随清理。灰缝厚度和宽度应为2~3mm。
5.2.11上墙后的保温块在终凝前不得随意移动和撞击。若需校正，应重新涂抹粘结剂进行铺贴。
5.2.12保温块墙面铺贴时应检查表面平整度。对局部不平整的部位应进行修整。
5.2.13保温块墙面间的温度控制缝应用PU发泡剂填充。干固后，应将流淌在缝外的发泡剂清理干净，与墙面平齐。
5.2.14铺贴保温块墙体时，严禁在墙面上留设脚手架孔洞。
5.2.15穿越保温块墙体的管线等孔洞的四周应用保温块的碎末、水泥、石膏及适量的建筑胶水进行搅拌嵌补，其配合比为水泥：石膏：保温块的碎末=1：1；3。
5.2.16保温块墙面阳角部位宜用25mm×25mm网格大小的镀锌铁丝网或用300mm宽玻纤网护角。
5.2.17内保温块墙面与各类洞口、混凝土柱、梁、窗台等交接部位均应用大于150mm 宽的镀锌铁丝网或用300mm宽玻纤网增强。
5.2.18保温块墙面批嵌前应清理干净，并按底面两道工序进行操作。面层批嵌应待底层批嵌施工完毕并干固后方可进行。面层批嵌干固后应打磨平整方可进行涂料、油漆或墙纸施工。
5.2.19内保温墙面粉刷前，应先清扫基层，再涂抹界面剂，稍干后，即可用1：1：6混合砂浆或1：3水泥砂浆做找平层。各工序温度应在3℃以上的温度下施工。
5.2.20内保温墙面饰面施工应按清扫基层、涂刷抗渗剂、局部粘贴网格布、刮底批土、墙面满贴网格布、刮面批土、刷涂料或粘贴面砖等工序依次进行。
5.2.21网格布间的搭接宽度大于65mm，并由下往上铺贴。水平向的搭接位置宜距离阴阳角500mm；竖向搭接应为上部压盖下部网格布。
5.2.22雨期施工应有遮雨设施。
6 工程验收
6.1 墙体保温
6.1.1墙面应平整、干净，灰缝处无溢出的粘结剂。
6.1.2灰缝应饱满，厚度和宽度均应为2~3mm。
6.1.3保温块墙面允许偏差应符合表6.1.3的要求。
表6.1.3 保温块墙体的允许偏差
序号项目
允许偏差
（mm）
检验方法
1 表面平整度 5 用2m水平管靠尺和塞尺检查
2 垂
直
度
每层 5 用线锤和2m托线板检查
全
高
≤
10m
10
用经纬仪或吊线锤和尺量检查＞
10m
20
6.1.4保温块墙体验收时应提供以下记录和资料：
1.保温块、粘结剂及其他材料的出厂合格证（质量保证书）及产品性能检测报告；
2.保温块墙面施工记录；
3.控制缝、网格布等隐蔽工程验收记录；
4.墙体尺寸和位置对设计偏差的检查验收记录；
5.有特殊要求的工程项目验收记录；
6.其他必须提供的资料。
6.1.5保温块墙面装饰的施工应按现行国家标准《建筑装饰装修工程质量验收规范》（GB50210）执行。
6.2 楼、屋面保温
6.2.1保温块应与基层粘结牢固，无空鼓、松动现象。
6.2.2保温块灰缝应饱满，厚度和宽度均应为2~3mm。
6.2.3楼、屋面保温块施工允许偏差应符合表6.2.3的要求。
表6.2.3 保温块墙体的允许偏差
序号项目
允许偏差
（mm）
检验方法
1 表面平整度 5 用2m水平管靠尺和塞尺检查
2 相邻砌块面高差 2 用尺量的方法检查
3 排气道偏移 5 用线和钢尺检查
6.2.4楼、屋面保温块工程验收时应提供以下记录和资料：
1.保温块、粘结剂及其他材料的出厂合格证（质量保证书）及产品性能检测报告；
2.保温层施工记录；
3.隐蔽工程验收记录；
4.保温层厚度、坡度、标高和平整度等外观检查验收记录；
5.有特殊要求的工程项目验收记录；
6.其他必须提供的资料。
附录A 保温块与不同基体复合保温后的
传热系数和热惰性指标
表A 复合墙体的传热系数Kk（W/M2·K）和热惰性指标Dk
保温块
B05 B04 密度等级
保温块
40 50 60 75 40 50 60 75
厚度（mm）
热工指标Kk Dk Kk Dk Kk Dk Kk Dk Kk Dk Kk Dk Kk Dk Kk Dk
240多孔粘土砖
1.19 4.31 1.11 4.46 1.03 4.61 0.93 4.83 1.26 4.31 1.18 4.46 1.11 4.61 1.01 1.84 （KP1型）
190单排孔灌芯混
1.54 3.24 1.40 3.39 1.28 3.54 1.13 3.77 1.65 3.24 1.52 3.39 1.40 3.55 1.25 3.77 凝土砌块
190双排孔封底混
1.36
2.77 1.24 2.92 1.15
3.08 1.03 3.30 1.44 2.78 1.33 2.93 1.24 3.08 1.13 3.31 凝土砌块
190三排孔封底混
1.26
2.81 1.16 2.96 1.08
3.11 0.97 3.34 1.33 2.82 1.24 2.97 1.16 3.12 1.06 3.35 凝土砌块
240混凝土多孔砖
1.27 3.45 1.17 3.60 1.09 3.75 0.98 3.98 1.35 3.45 1.25 3.60 1.17 3.76 1.07 3.98 （8孔）
190混凝土多孔砖
1.30
2.76 1.20 2.91 1.11
3.06 1.00 3.29 1.38 2.76 1.28 2.92 1.20 3.07 1.09 3.30 （8孔）
190混凝土多孔砖
1.40
2.99 1.28
3.15 1.18 3.30 1.05 3.52 1.49 3.00 1.38 3.15 1.28 3.30 1.15 3.53 （6孔）
钢筋混凝土
1.77
2.88 1.58
3.03 1.43 3.18 1.25 3.40 1.92 2.88 1.73 3.03 1.58 3.18 1.40 3.41
（180厚）
钢筋混凝土
1.73 3.07 1.55 3.22 1.41 3.38 1.23 3.60 1.88 3.08 1.70 3.23 1.55 3.38 1.37 3.61
（200厚）
钢筋混凝土
1.67 3.47 1.50 3.62 1.36 3.77 1.20 4.00 1.80 3.47 1.63 3.63 1.50 3.78 1.33 4.00
（240厚）
钢筋混凝土
1.65 3.47 1.48 3.72 1.35 3.87 1.19 4.10 1.78 3.57 1.62
2.72 1.48
3.88 1.32
4.00
（250厚）
注：1.下表k代表用开元保温块复合保温墙体。
2.墙体内外各粉刷20mm后的混合砂浆。
附录B 保温块在外保温构造时厚度选用表
B.0.1 外墙墙体为钢筋混纳入梁柱和砌体材料时，可按表B.0.1选择：
表B.0.1 外保温构造时保温块厚度选用表
序号
保温块密度级别B04 B05 砌体部分占外墙墙体面积比例≥0.70 ≥0.50 ≥0.30 ≥0.70 ≥0.50 ≥0.30 墙体材
料（砌块种
类）
规格及型号
墙体厚
度（mm）
保温块厚度（mm）
1
粘土多
孔砖
240KP1型280 50 60 75 60 75 75
2
混凝土
多孔砖
190单排孔
（灌芯型）
230 75 75 75 100 100 100 190双排孔
（盲孔型）
230 60 75 75 75 100 100 190三排孔
（盲孔型）
230 60 75 75 75 75 100
3
混凝土
多孔砖
240八孔砖280 50 60 75 60 75 75
190八孔砖230 60 75 75 75 75 100
190六孔砖230 75 75 75 75 100 100
注：
1.计算时，墙体室内外均粉刷20mm厚混合砂浆。
2.未能进行保温的热桥部分（伸入墙体的楼板和结构柱或结构柱核心部分）按18%计。
3.砌体部分占外墙墙体面积比例小于0.30时，宜进行计算确定，也可视同均纯钢筋混凝土墙体，根据墙体厚度可按表B.0.2选用。
B.0.2 外墙墙体为纯钢筋混凝土时，可按表B.0.2选择：
表B.0.1 外保温构造时保温块厚度选用表
序号
保温块密度级别B04 B05 墙体材料规格
墙体厚度
（mm）
保温块厚度（mm）
1
混凝土剪
力墙结构
180 220 100 100
200 240 100 100
240 280 75 100
250 290 75 100
注：计算时，墙体室内外均粉刷20mm厚混合砂浆。
附录C ALC产品墙体的传热系数和热惰性指标
C.0.1 ALC产品墙体在不同表面处理时的传热系数K（W/M2·K）和热惰性指标D见表
C.0.1。
表C.0.1 alc产品墙体在不同表面处理时的传热系数K（W/M2·K）
和热惰性指标D
砌体密度
级别
B05 B06
砌体厚度（mm）
100 150 200 100 150 200
K D K D K D K D K D K D
表面处理无粉刷 1.42 1.76 1.02 2.63 0.79 3.51 1.54 1.99 1.11 2.98 0.87 3.97 内外
10混
合砂
浆
1.37
2.00 0.99 2.88 0.78
3.76 1.49 2.23 1.08 3.22 0.85
4.22
内
外20
混合砂
浆
1.33
2.25 0.97
3.13 0.77
4.01 1.44 2.48 1.06 3.47 0.87 4.46
附录D alc产品屋面板的传热系数和热惰性指标
表D alc产品屋面板在不同表面处理时的传热系数K（W/M2·K）
和热惰性指标D
砌体密度级
别
B06
砌体厚度
（mm）
100 150 200 250
K D K D K D K D
表
面处理无粉刷 1.65 1.60 1.20 2.41 0.94 3.21 0.78 4.01 内外10mm
混合砂浆
1.59 1.85 1.17
2.65 0.92
3.46 0.76
4.26 内外20mm
混合砂浆
1.54
2.10 1.14 2.90 0.90
3.70 0.75
4.51
注：计算时，alc产品屋面板的导热系数计算值λd取0.22 W/M·K，蓄热系数Sd取3.53 W/M2·K。
幕墙检查表
玻璃幕墙工程检验批质量验收记录(共2页) （GB50210-2001） 编号： 单位工 程名称 分项工程名称验收部位 施工单位项目经理 分包单位分包项目经理 施工执行标准名称、编号 质量验收规范的规定分包单位自 检记录 上海重安验收 记录 主控1 各种材料、 构件、组件 9.2.2 条2 造型和立面 分格 9.2.3 条3 玻璃 9.2.4 条
项 目 4 与主体结构连接件 9.2.5条 5 连接紧件螺栓 9.2.6条 6 玻璃下端托条 9.2.7条 7 明框幕墙玻璃安装 9.2.8条 8 高度超过4m 的全玻璃幕 墙安装 9.2.9条 9 点支承幕墙安装 9.2.10条 10 细部 9.2.11条 11 幕墙防水 9.2.12条 12 结构胶、密封胶打注 9.2.13条 13 幕墙开启窗 9.2.14条
14 防雷装置9.2.15 条 续表 质量验收规范的规定分包单位自 检记录 上海重安验收 记录 一般1 表面质量 9.2.1 6条2 玻璃表面质 量 9.2.1 7条3 铝合金型材 表面质量 9.2.1 8条4 明框外露框 或压条 9.2.1 9条5 密封胶缝 9.2.2 0条
项目6 防火保温材 料 9.2.2 1条7 隐蔽节点 9.2.2 2条8 明框玻璃幕 墙安装允许 偏差（mm） 表 9.2.2 3 9 隐框、半隐 框玻璃幕墙 安装允许偏 差（mm） 表 9.2.24
自 检 评 定分包现场负责人 签字： 年月日验 收 结 论 上海重安专业负责人 签字： 年月日 施工员 班 长 金属幕墙工程检验批质量验收记录（共2页） （GB50210-2001） 编号： 单位工程名称
外墙保温是由聚合物砂浆、玻璃纤维网格布、阻燃型模塑聚苯乙烯泡沫板(EPS)或挤塑板(XPS)等材料复合而成，现场粘结施工。 外墙外保温施工工艺流程 第一步：贴翻包网 1.各门窗洞口及保温终止部位都应粘贴翻包网。 2.翻包网的宽度应根据现场保温所需保温板的厚度来确定，粘贴在墙上的宽度大于65mm，翻包到板上的网宽度约100mm左右，甩出部分应保持清洁。 第二步：保温板的铺贴 1. 贴板前，应先清理基层墙面，清除杂物及水泥砂浆残留物及粉尘等。 2. 保温板粘贴采用圈点法。在保温板背面四周抹上胶浆，其宽度各为70mm，中间均匀分布8个圆饼。直径为100mm，粘结面积不得少于40%。为保证粘接力，保温板距墙体2mm-3mm，要求铺贴平整(XPS 板平整尤为重要) 3. 保温板铺贴应沿水平线自下而上，横向铺贴，上下行应错缝排列，错缝为1/2板长，阴阳角为犬齿交错互锁。
4. XPS板粘贴或上网前应抹界面剂，以增强附着力。 5. 门、窗洞口板的切割应呈L型，大于200mm。 第三步：打磨 1. 保温板粘贴完后,应先进行嵌缝处理(使用母材)。根据气温情况,通常情况下,48小时后,即可打磨,主要是将板面打磨平整,包括阴阳角垂直方正。 2. 检查板面的平整度、垂直度可用2m直尺检测，平整度2m范围内控制在3mm以内，阴阳角垂直度同样用2m直尺检测，控制在2mm以内。 第四步：打锚固钉 1. 确定要打钉的，一般在保温板接缝交叉点进行打钉。打好的锚固钉尾部应凹进保温板1～2mm为宜，保持完好，不能打坏板面。 深入板面1～2mm的凹型应用胶浆补平(与板面齐平)，不得高出板面，总之掌握一点，锚固钉的尾部不能凸出板面。 2. 锚固钉的长短应根据板的厚度来确定不易太短。锚固钉应牢固，不松动。锚固钉的长度等于板材厚度+打进墙体30mm深。 3. 钻孔时，电锤应保持90度，避免出现斜孔。 4. 挖制好钻孔深度。 第五步：开分格槽 1. 分格条位置确定后，应先在板上开槽，开槽的宽度与深度主要根据PVC 塑料分格条的规格而定。 2. 开出的分格槽应平直，深浅一致。 第六步：安装分格条 1. 安装塑料分格条前,先将搅拌好的胶浆抹在槽内及槽的上下沿各100mm,然后将宽200mm的标准网格布粘贴在开槽部位压入槽内,然后再将PVC塑料分格条埋没在槽内,分格条安装埋设后应横向水平一致,与板面平整,对接要到位，特别是阴阳转角处应90度角,并且勾通。
（建筑工程管理）外墙保温施工方案控制要点
外墙保温施工方案控制要点 壹、使用安全性。要使外保温工程于由自重、温湿度变化以及主体结构正常位移和风力等荷载引起的联合应力的作用下能保持稳定，具有适应基层正常变形而不产生裂缝或空鼓，可长期承受自重而不产生有害变形，能承受风荷载和耐受室外气候长期反复作用而不产生破坏，于罕遇地震时也不会出现脱落等，就应全面考虑系统耐候性、抗拉强度、抗风荷载性能，材料的粘结强度和耐水性、机械固定件拉拔力、抗裂性、玻纤网耐碱断裂强力和保留率，且加大对机械固定件颁布、节点构造等环节的设计。 二、火灾情况下的安全性。高层建筑外墙外保温工程应采取防火构造措施，防火性能符合???家有关法规规定。 三、卫生、健康和环境。整体建筑应防水渗透性能，室外水分（雨、雪）不得透过保护层，更不得透过外墙进入室内。对外保温复合墙体仍应防止内表面和间层结露、室内水蒸气产生率过高，必须采取适当措施防止系统受潮。于施工过程中，用于外墙的建筑材料身室外空气、土壤和水中释放的污染物比率应符合有关法律、法规的规定。要考虑系统耐候性、抗冲击性、吸水量、抹面层不透水性、保护层水蒸气渗透阻、热阻及材料水蒸气渗透系数和环保悀，同时要加强对防水节点构造、热工设计等环节的设计。
四、节能和保温。外保温复合墙体的保温、隔热和防潮性能应符合《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）、《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）和《民用建筑热工设计规范》（GB50176-93）等国家和行业标准的规定。 五、耐久性。壹般来说，外墙外保温工程的使用年限不应少于25年。欧洲国家使用的EPS板薄抹面外保温工程已近40年，大量工程实践证实，要使外保温工程使用年限于25年???上，就要求外墙外保温工程无论处于高温仍是低温情况，均不应引起墙体表面的任何破坏现象出现，外墙外保温工程各组成部分应具有物理－化学稳定性，所有组成材料应彼此相容，应是耐腐蚀的或处理成耐腐蚀的。另外，于可能受到鼠害、虫害等生物侵害的地区，仍应具有防生物侵害性能。因此，要通盘考虑这些因素对结构的影响。 关于外墙保温技术及节能材料的探讨 建筑节能是我国建筑业的壹个重要课题熏建筑的外围护结构的热损 耗较大，外围护结构中墙体又占了很大份额。所以，建筑墙体改革和墙体节能技术的发展是建筑节能技术的壹个最重要的环节，发展外墙保温技术及节能材料则是建筑节能的主要实现方式。 1.外墙保温技术：节能保温墙体施工技术主要分为外墙内保温和外墙外保温俩大类 1．1内保温技术及其特点
外墙保温施工方案 一、工程概况 荣盛（邳州）文承苑四期工程：42、44、45、47-52#楼，建筑面积约11.9万平方米（含地下室）。项目位于邳州市建设北路东侧，由荣盛房地产开发有限公司投资建设，荣盛廊坊建筑设计有限公司和徐州九鼎设计咨询有限公司设计，邳州市建正工程建设监理有限公司监理，中建八局第三建设有限公司施工。 聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。 二．编制依据 荣盛（邳州）文承苑四期施工图纸 外墙外保温施工技术规程、相关规范、图集 建筑工程施工质量验收统一标准 施工手册第四版 三、材料要求 3.1由高分子液体聚合物胶粘剂和普通硅酸盐水泥（强度等级32.5Mpa）配制成的粘结胶浆，其性能应符合表1的要求： 聚合物粘结胶浆技术指标表1
3.2高密度阻燃自熄型聚苯乙烯泡沫塑料板，等级为B1级，应在每层采用高度不小于300的不燃材料设置水平防火隔离带，厚度为30、35mm，其性能应符合表2、3的要求。 聚苯乙烯泡沫塑料板技术指标表2 聚苯乙烯泡沫塑料板的允许偏差表3 3.3网格布：耐碱型玻璃纤维插编式网格布，其性能应符合表4的要求。 耐碱型玻璃纤维网格布技术要求表4
3.4由高分子液体聚合物胶粘剂和普通硅酸盐水泥（强度等级32.5Mpa）配制成的抹面胶浆，其性能应符合表5的要求： 聚合物粘结胶浆技术指标表5 3.5机械锚固件：制作螺钉的材料应经表面防锈处理，塑料套管和圆盘应用聚酰胺、聚乙烯或聚丙烯等材料制成，不得使用再生材料制作。锚固件技术性能指标应符合表6的要求。 机械锚固件的主要技术性能指标表6
一、编制依据 （一）、凤林小区二期C25#、C26#、C27#住宅楼施 工图纸 （二）、威海质监站关于外墙外保温的相关文件 （三）、《外墙外保温技术规范》L06J113 （四）、图纸会审记录及相关技术资料 （五）、类型与本工程相似的工程的施工经验及资料二、工程概况 本工程位于威海市凤林生活小区内，建筑面积，共六层。建筑高度：C25#楼为m，C26#楼为，C27#楼为。设计使用年限50年；地震设防烈度7度，三级抗震；屋面防水等级Ⅱ级；建筑耐火等级：二级。 工程性质：居民楼。分层功能：填充墙体：外墙采用非承重加气砼砌块墙材，厚度为200厚，外部保温层为现场喷涂50厚硬泡聚氨酯；内墙采用200厚非承重混凝土砌块，M5混合砂浆砌筑。外装修:外墙全部为干挂磨面花岗岩，±以下为蘑菇石；屋面为上人屋面，保温层为60厚现场喷涂硬泡聚氨酯、钢球网架屋面；台阶为花岗石铺面；坡道为花岗岩条石；散水为砼散水，水泥砂浆照面。 三、保温层设计方案 （一）、保温层的基本构造 本工程外墙面、屋面保温均选用现场喷涂硬泡聚氨 酯保温体系，墙面硬泡聚氨酯层厚度为50m m，屋面硬 泡聚氨酯层厚度为60m m，窗口四周硬泡聚氨酯层厚度 为30m m，详见附图。现场喷涂硬泡聚氨酯指的是：聚 氨酯两种原液经过发泡机由气流直接喷涂于基层上，几 秒内产生闭孔结构含量大于90%的硬质泡沫，牢牢结合 于基层表面，连续多遍喷涂一定型号的硬泡聚氨酯后，
使保温层和建筑物基层形成没有缝隙的整体。 （二）、保温方式的选择理由 聚氨酯保温体系在国外已有30年的发展史，也是目 前我国建筑节能市场最理想的建筑保温材料之一，技术 成熟、性能优良。喷涂发泡成型的硬泡聚氨酯保温层的 材料耐老化、化学稳定性好、耐温不溶化；保温材体与 基面粘结力强，安全牢靠；形状基本与基层形状一致， 表面光滑；无接缝，整体性、绝热性好；泡沫层外部有 一层致密的保护皮层，能较好地保护内部芯材；同时还 有较好的防潮、防水功能；生产效率高，成型速度快， 适合外墙面积大，工期紧的本工程要求。另外，由于本 工程外墙装饰选用干挂花岗岩体系，采用现场喷涂硬泡 聚氨酯保温在预埋件等细节部位的保温处理方面与选用 其它保温体系相比在施工工序上也更为合理，避免了板 块保温在细节部位的留洞、拼缝、修补、密封等繁琐工序，将具有更好的整体性、密封性、耐久性和可操作性。 四、施工准备 （一）、技术准备 1、熟悉图纸及施工技术要求。校验调整外挂理石龙 骨垂直度和平整度，以此作为喷涂硬泡聚氨酯的控制基准。 2、对施工工人进行相关培训和安全、技术交底。 3、进场后，应按规定抽样复检，提出检测报告，不合格材料禁止在工程中使用。 4、做好基层检验及隐蔽验收。 5、索要正式的原料配比，安排专人进行抽样复验及现场监督。 （二）、材料准备
外墙保温工程施工合同 合同编号： 签定地点： 甲方： 地址： 电话：传真： 乙方： 地址： 电话：传真： 二O一一年六月三日
依照《中华人民共和国合同法》、《中华人民共和国建筑法》及有关法律、法规的规定和《建筑装饰装修工程质量验收规范》GB 50210，并结台本工程实际情况，甲、乙双方在平等、自愿、协商一致的原则上，由乙方以包工包料方式承接甲方外墙无机玻化微珠保温，为明确各自职责，确保该工程能按期、保质完成，就该工程的相关事宜达成如下协议，并共同遵守执行。 第一条承包工程范围及方式 1.1工程名称： 1.2工程地点： 1.3承包方式：包工包料。 1.4工程内容：外墙无机玻化微珠保温工程，施工厚度CM。 1.5工程使用材料：界面砂浆、无机玻化微珠保温砂浆、抗裂保护砂浆。 第二条工程期限 2.1工期为日历天数30天，由年月日开工。 2.2当发生下列情况工期顺延： 1)较大设计变更； 2)不可抗拒的自然灾害； 3)停电，停水或供电，供水不足； 4)因甲方不能提供工作面或所提供工作面达不到合同约定的要求而造成乙方停工： 5)甲方或监理认可的其他情况： 2.3如发生上述所列情况，造成停工的，乙方及时用书面形式将详细原因及费用情况交甲方审查认可，以便于甲乙双方统一结算。 第三条工程质量管理要求及工程验收 3.1乙方必须掌握和贯彻甲方质量体系要求，并保证实现。乙方施工人员进场前必须参加甲方组织的教育培训，了解和掌握甲方的质量体系要求及有关程序文件。 3.2乙方应服从甲方现场管理，确保所施工程达到甲方要求的标准。 3.3工程施工必须根据甲方要求、施工图集、或变更通知单和施工说明的有关技术要求进行，按照《广西壮族自治区居住建筑节能设计标准》DB45/221-2007工程验收标准验收，乙方必须确保施工质量达至合格以上标准。 3.4工程竣工验收应以施工说明、技术要求以及《广西壮族自治区居住建筑节能设计标准》为依据。 3.5质量要求：乙方确保所施工程达到国家及广西地方建筑节能和装饰标准的要求，若不能满足该质量要求，乙方应负因此带来的经济损失。 3.6甲方提供的外墙基面乙方在施工前须确认达到规定的要求，若达不到规定要求的，乙方可拒绝施工。 3.7
外墙保温施工工艺、控制要点及质量通病防治 1、施工 1.1、一般规定 1.1.1 施工前，施工单位应编制墙体节能工程专项施工方案，并经监理（建设）单位审查批准后方可实施；施工单位应对施工作业的人员进行技术交底和必要的实际操作培训，作业人员应经过培训并考核合格后方可上岗，并做好技术交底和培训记录。 1.1.2 墙体保温工程完工后应做好成品保护。 1.1.3无机保温砂浆墙体保温系统施工前，对于采用相同建筑节能设计的构造做法，应在施工现场采用相同材料和工艺制作样板件，样板件经建设、设计、监理和施工等单位的项目负责人验收确认后，方可进行大面积施工。样板件的检测结果应符合设计文件和本导则及相关标准要求。 1.1.4外墙外保温施工的基层墙体允许偏差值应符合表1.1.4的规定。 表1.1.4 基层墙体允许偏差值 注：H为墙身高度。 1.2 施工准备 1.2.1 基层墙体应经过验收并合格。施工前应将基层墙面的灰尘、污垢、油渍及残留
灰块等清理干净。基层表面高凸处应剔平，对蜂窝、麻面、露筋、疏松等部分要凿到坚固处，用1∶2.5水泥砂浆或细石混凝土分层补平，把外露钢筋头和铅丝头等清除掉。低凹处用水泥砂浆分层补平。施工孔洞、脚手架眼应修补完毕。 1.3 材料控制 材料进场验收应符合下列规定： 1 对材料的品种、规格、包装、外观和尺寸等进行检查验收，并经监理工程师（建设单位代表）确认，形成相应的验收记录。 2 对材料的质量证明文件进行核查，并经监理工程师（建设单位代表）确认，纳入工程技术档案。进入施工现场用于无机保温砂浆墙体保温系统的材料均应具有出厂合格证、中文说明书及相关型式检验报告；进口材料应按规定进行出入境商品检验。 3 应按《无机保温砂浆墙体保温系统应用技术导则》和《建筑节能工程施工质量验收规范》（GB 50411）的规定，在施工现场对材料进行抽样复验，复验应为见证取样送检。 1.4 施工工艺流程 1.4.1 涂料饰面外墙外保温工程施工工艺流程按下列工序进行： 基层处理、验收→吊垂线、套方→做灰饼、冲筋→配制界面砂浆→施工界面砂浆→配制保温砂浆→施工保温砂浆→保温砂浆养护→保温层验收→弹分格线、安装分隔槽等→抹底层抗裂砂浆→压入耐碱网格布→抹面层抗裂砂浆→施工涂料饰面→验收。 1.4.2 内、外复合保温墙体保温工程施工工艺流程分别按内、外保温系统的工艺流程施工。 1.5 施工与控制 1.5.1 基层处理和验收检查基层是否满足设计和施工方案要求。基层应坚实、平整。 1.5.2 吊垂线、套方在建筑外墙大角、外门窗、变形缝及其他必要处应挂垂直基准线，在墙面弹出水平、垂直控制线。 1.5.3 做灰饼、冲筋应使用保温砂浆做标准厚度灰饼，然后冲筋，其厚度以墙面最高处为基准，保温砂浆厚度不小于设计厚度，并进行垂直度检查，门窗口处及底层墙体的阳角处宜设专用金属护角。
施工组织专业设计、施工方案（作业指导书）报审表工程名称：四平市东南生态新城金融街（一期）建设项目二标段工程编号：
专项施工方案设计审批表
四平市东南生态新城金融街（一期） 建设项目二标段 保温工程 专项施工方案 编制： 审核： 批准： 通号工程局集团湖南建设工程有限公司四平市东南生态新城金融街（一期）建设项目二标段 项目经理部 二〇一七年三月
目录 1、编制依据....................................... 错误!未定义书签。 2、工程概况....................................... 错误!未定义书签。工程建设概况..................................... 错误!未定义书签。各类建筑技术经济指标 ............................ 错误!未定义书签。工程建筑概况..................................... 错误!未定义书签。工程结构概况 .................................... 错误!未定义书签。保温设计做法..................................... 错误!未定义书签。 3、危险源识别与控制策划........................... 错误!未定义书签。 4、施工计划安排................................... 错误!未定义书签。 施工进度计划安排................................ 错误!未定义书签。 施工人员计划安排................................ 错误!未定义书签。 施工材料计划安排................................ 错误!未定义书签。施工机具计划安排................................. 错误!未定义书签。 5、施工工艺方法................................... 错误!未定义书签。 施工条件........................................ 错误!未定义书签。 外墙外保温工艺流程.............................. 错误!未定义书签。地下室顶板保温工艺流程........................... 错误!未定义书签。屋面保温工艺流程................................. 错误!未定义书签。保温施工要点..................................... 错误!未定义书签。 6、施工技术、质量保证措施......................... 错误!未定义书签。 质量要求....................................... 错误!未定义书签。 主控项目........................................ 错误!未定义书签。 一般项目........................................ 错误!未定义书签。
外墙外保温工程质量控制措施 为进一步加强外墙外保温工程质量管理，确保外墙保温工程质量，规范建设、施工、监理单位的施工质量管理行为，依据相关法律、法规、施工验收规范和标准，结合**集团的实际情况，现对加强外墙外保温工程质量（LHB发泡水泥保温板）提出如下控制措施： 一、质量控制要点 1、建筑外墙外保温施工前，对外墙墙身上各种进户线管、空调管孔、水落管支架应按设计要求安装完毕，并按外墙保温系统的厚度留出间隙。外墙的对拉螺栓孔内应清洗干净，孔用发泡胶封堵密实，墙外侧用聚氨酯2mm厚分层堵实抹平。 2、外墙保温施工前应对砼墙面和加气砼砌块的表面局部不平整处用1:3水泥砂浆找平，墙体表面的垂直度、平整度允许偏差不应大于4mm，超过偏差的部位应进行打磨修整。 3、对墙体表面上的残留灰尘、浮灰、污垢、隔离剂应进行清除，基层应坚实平整、表面应洁净。 4、LHB发泡水泥保温板在粘贴之前，应根据外立面的长度、高度、门窗洞口几何尺寸、突出墙面部位进行测量、弹线、挂线，根据外立面的设计和保温板系统性能指标要求，对墙面基层涂刷界面剂，涂刷要均匀。 5、LHB发泡水泥保温板施工时，应自下而上粘贴。竖缝应错缝，错缝为板长的1/2，严禁用小块拼接。在外墙的四大角，突出墙面的阴阳角处，必须相互错槎搭接粘贴，门窗洞口四角处不得出现直缝，应离开外窗洞口四个角不小于200mm。 6、粘接LHB板时应将粘结砂浆铺在保温板的背面，应粘贴牢固，不得有松动、开裂，每块板上均匀涂抹厚度不小于3mm粘结砂浆，及时粘贴并挤压到基层上，粘贴面积应大于95%，板与板之间的缝隙不应大于1mm，垂直度、平整度不得大于4mm。 7、LHB保温板与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求，保温层厚度不允许有负偏差。保温层验收合格后应喷憎水剂两遍，保温层与基层的粘结强度应做现场拉拔试验。 8、锚栓固定件安装至少应在粘贴完24小时后进行，固定件长度为保温板厚+50mm，锚栓有效锚固深度为50mm，每块板应设2个锚栓，每平方米宜为12个。锚栓应钉进2/3，拧进1/3，钉头压盘应低于保温板表面，锚栓应进行抽检，现场做拉拔试验，锚栓抗拉承载力标准值砼墙面≥0.8KN，加气块墙≥0.3KN。 9、外墙勒脚部位应设置底座托件，高度不大于60m的墙面每两层设置一排托件，高度大于60m的墙面每一层高应设置一排托件。详见标准图集LHB发泡水泥保温板J12J129第7页。 10、LHB板粘贴牢固后，不少于24小时才能进行保护层施工，保护层施工前应在门窗口四角部位45°方向铺贴400×200mm附加耐碱玻纤网布加强层，加强层铺贴在大面网格布的下面，阴角部位加强网格布拐过阴角后的长度不少于150mm，阳角部位加强网格布拐过阳角后的长度不少于200mm， LHB板表面上不得干搭接，不得外露，相邻网布的横向搭接宽度不得小于80mm，纵向搭接宽度不得小于100mm，并不得使网布褶皱、空鼓、翘边。 11、抹面层中应加入耐碱玻璃纤网布，建筑物首层由一层标准型网格布和一层加强型网格布组成。二层以上可采用一层标准型网布，面层罩面应用抗裂砂浆，要求全部覆盖网格布，抗裂砂浆厚度应控制在5～7mm，分两遍成活。 12、凡突出外墙立面的阳台、雨蓬、空调板、窗台、窗眉装饰线均设置滴水槽或滴水线。滴水槽要求用8×10mm的铝合金条嵌入，滴水槽深度应为10mm、宽度应为8mm，深浅一致，光滑整齐，两头应做出断水30mm，滴水线应做成鹰嘴，要求顺直。 13、外墙保温质量要求：外墙表面垂直度、平整度较好，允许偏差为4mm，颜色均匀、洁净，阴阳角方正顺直，无修补痕迹，无空鼓开裂、无脱落。 14、LHB保温板工程施工期间以及完工24小时内，基层和空气温度不应低于5℃，夏季应避免阳光曝晒，在5级以上大风天气和雨雪天不得施工。
[ 建筑] 建筑节能施工质量检查表 建筑节能工程施工质量检查表 工程所在地区 : 工程名称 : 施工部分监理部分 序号检查项目基本符基本不符检查标准符合不符合检查标准符合合符合合建筑节能工程施工前，施工单位应 总监必须对节能专项施工方编制建筑节能工程施工技术方案 1 方案编制案进行审查签认并经审查批准 任何设计变更均不得降低建筑节能效果 当设计变更涉及建筑节能效果时， 该项变更应经原施工图设计审查监理单位在建筑节能设计变 2 设计变更机构审查更实施前应确认在建筑节能设计变更实施前应办 理设计变更手续，并获得监理或建 设单位的确认 节能工程的材料、构件等进场验 收、保温隔热材料和粘结材料等的经审核所有资料合格，并签进场复验符合验收规定 ; 认 ; 材料不合格，退场并未使幕墙保温材料、幕墙玻璃、隔热型用，保温隔热材料和粘结材料 的见证取样送试 ; 材的复验及性能检测 ; 幕墙材料、幕墙玻璃、隔热型建筑外门窗及玻璃的进场验收、外材的见证取样送试及型式检 进场验验报告的审核签认 ; 门窗及中空玻璃的复验及性能检
3 收、核查、外窗及中空玻璃的见证取样测 ; 复验送试及型式检验报告的审核 签认 ; 散热器复验及性能检测 ; 散热器、风机盘管机组的见证风机盘管机组复验及性能检测 ; 取样送试 ; 低压配电系统选择的电缆、电照明光源、灯具及其附属装置的进线的截面和每芯导体电阻值场验收，低压配电系统选择的电的见证取样送试缆、电线的截面和每芯导体电阻值 的复验及性能检测 1、保温隔热材料的厚度 2、保温板材与基层及各构造 层之间的粘结或连接及与基墙层的粘结强度拉拔试验体墙 3 、保温浆料与基层及各层之施体间的粘结必须牢固，不应脱按照设计文件及规范验收合工节 4 层、空鼓和开裂格，并签认 ; 施工中存在问题，能有整改通知未验收 4 、保温层采用后置锚固件应工进行锚固力现场拉拔试验程预制保温板浇筑混凝土墙体保温板、保温浆料作保温层、保温砌块砌筑、预制保温墙板、隔汽层的设置及做法符合设计及验收规定。 密封条、单元幕墙板块之间的密封幕处理、开启扇关闭、保温材料厚度 墙及安装质量符合验收规定。按照设计文件及规范验收合节 5 格，并签认 ; 施工中存在问题，能有整改通知未验收遮阳设施的安装、热桥部位的隔断工热桥措施、幕墙隔汽层、冷凝水的程收集和排放质量符合验收规定。 外门窗框或副框与洞口之间的间门
亿锋广场二期【尚苑】一标段、喷涂聚氨酯硬泡 外墙保温 施 工 方 案 编制；程宏刚 审核；李伟 大连北展房屋修缮工程有限公司 二零一四年九月一日
目录 第一章总则 第二章工程概述 第三章施工部署 第四章施工准备 第五章施工组织机构和施工人员配备 第六章工艺流程及施工方法 1、系统构造 2、工艺流程图 3、施工条件 4、施工操作程序和方法 5、主要节点构造图 6、分部、子分部工程及验收 第七章保证工程质量措施 第八章保证工期措施 第九章安全生产管理措施 第十章成品保护措施 第十一章文明施工措施 第十二章环境保护措施 第十三章质量保修及其他承诺 附表： 表1 主要施工机械设备表 表2 劳动力计划表 表3 主要材料品牌、规格、厂家汇总表 表4 施工进度计划表
第一章总则 一、编制说明 本施工方案是按国家颁布和地方现行的施工及验收规范、施工规程和有关工艺标准；按我单位了解的建设单位、监理单位、总包单位的意见，综合我单位的资金、财力、技术力量、人员等进行的预编制。 在此基础上，开工前我公司将根据设计施工图纸、建设单位、监理单位、总包单位对本方案提出的修改意见等，对本工程的施工方案逐步做进一步的完善细化，确保本工程施工的顺利进行。 施工过程中，如有变更，我公司项目部将针对变更状况，根据现场实际情况重新修改相应的施工方案，并上报总包单位，取得建设单位和监理单位认同后予以实施。 二、编制依据 1、国家和地方现行的建筑节能工程施工及验收规范、规程、标准等； 2、本工程所涉及的图集、规范、标准、规程； （1）《民用建筑热工设计规范》 GB50176—93 （2）《居住建筑节能设计标准》 DBJ01-602-2004 （3）《采暖居住建筑节能检验标准》GBJ132—2001 （4）《砌体工程施工质量验收规范》GB50203—2002 （5）《建筑工程施工质量验收统一标准》GB50300—2002 （6）《建筑装饰装修工程质量验收规范》GB50210—2002 （7）《混凝土结构工程施工质量验收规范》GB50204—2002 （8）《硬泡聚氨酯外保温工程技术规程》DB21/T1463-2006 J10919-2007 （9）《硬泡聚氨酯保温防水工程技术规程》 GB50404-2007 （10）《建筑节能工程施工质量验收规范》GB50411-2007 （11）ISO9001-2000质量管理体标准（企业的管理手册和程序文件）。 三、编制原则 切实贯彻执行国家施工及验收规范、操作规程和制度；严格执行外保温施工程序，科学管理、严格施工；遵循国家及当地政府有关环保文件精神，采取有效措施，减少环境污染；严格遵守国家有关消防要求，做好安全消防工作；确保工程质量和安全。 第二章工程概述 一、工程概况 亿峰广场【尚苑】B1#、B2#、B3#、B6#、B10#公建五栋单体外墙保温面积约为6万平方米，外墙整体采用喷涂40mm厚硬泡聚氨酯复合外墙外保温系统（40厚聚氨酯硬泡+20厚聚苯颗粒找平层+抗裂砂浆复合耐碱玻纤网），挑出部位（阳台、花台等）采用粘贴30厚挤塑板（膨胀钉锚固）保温系统，窗口榜采用粘贴20厚挤塑板做法，局部（阳台、花台栏板）抹30厚聚苯颗粒保温。外饰面为涂料。
外墙抹灰控制要点 4.3.1抹灰前准备工作 1 外墙各面砼柱、墙、梁上抹灰厚度必须大于15 mm。凡砼结构面上抹灰厚度达不到I5mm 的部位，必须先修凿后抹灰。严禁先抹灰后修凿。 2 检查墙- 梁、墙-柱间灰缝是否堵塞严实，有瞎眼缝和通光缝的，必须先行堵塞严实。 3 检查穿墙螺杆孔是否用发泡聚氨酯或膨胀水泥砂浆堵塞严实以及孔周边是否做好防水处理。 4 外墙各施工洞门是否全部封堵完成。 5 外墙面基层界面处理：基层粘结砂浆及甩浆方法均同内墙 6 所有外墙构件( 栏杆、铁艺等)、幕墙或石材预埋件，必须在保温层施工前安装或施工完成。严禁在保温层施工完成后，再进行剔凿施工。 4.3.2 外墙分格缝的设置 1 采用塑料分格槽嵌粘的，分缝位置必须事先居中铺贴加强网80mm宽，就位后再将两边裸露的网片压入抹灰层内; 2 预留缝的，缝内必须采用弹性材料(结构耐候胶) 嵌缝密实; 3 若外墙采用保温板，必须按设计大样图要求留设分隔缝。 4 严禁外墙抹灰或保温板施工完成后，切缝完成分格缝施工。 4.3.3 各类外墙装饰线条设置要求 1 外墙各类装饰线条必须严格按照设计要求和施工工艺进行施工，不得随意更换线条材料和倾倒施工工序。 2 水平线条顶面粉刷坡度要大于5% (包括窗台)，底面按规范要求设置滴水线(槽)或鹰嘴； 3 成品饰线应在基层防水砂浆抹灰层完成后弹线安装，要求连接牢固、接缝打胶饱满。涂料施工前上下阴角和接头处必须粘贴玻纤布。 4 严禁在砖砌体上植筋现浇砼外墙饰线。 43.4滴水线(槽) 设置 1 滴水线应设部位: 1)挑板、挑檐、阳台、雨篷、檐口，门窗楣、外窗台、门廊等底部; 突出外墙的所有装饰 线条； 2) 屋面和露台防水坎台收头处挡水线条下口、出屋面构筑物顶部四周挑檐底部: 遮阳板、空调板下口; 3) 楼梯间梯段板和休息平台、梯井部位下口；女儿墙、栏板压顶处悬挑线条下口等。 4) 凡多层线条( 如女儿墙，檐口)，可只在顶面出挑最远一层线条底设滴水线。 2 演水线做法: 1) 常规做法：抹宽*厚=30*1Omm水泥砂浆滴水带，檐口边低2mm.。在端点内30mm收头。 凹槽做法: 抹灰定成，待砂浆初凝后，弹线切出宽*深=20*10mm凹槽，并用水泥砂浆收边顺真。表面涂科施工完成后，凹槽内刷黑徐料即可。也可在结构施工时，檐口滴水线凹槽
外墙保温进场验收记录
保温板进场验收记录 工程名称 生产厂家进场时间 材料名称规格型号 合格证编号进场批量 出厂检验报告号复验报告编号 使用部位自治区备案编号 检查内容施工单位自检情况监理（建设）单位验收记录材料品种、耐火等级 材料规格尺寸（mm） 实测容重(kg/m3） （干燥状态） 产品合格证书、中文说明 书及性能检测报 其它 验收意见 施工单位（签章） 材料员： 年月日监理单位（签章） 监理工程师： 年月
日 网格布进场验收记录 工程名称 生产厂家进场时间 材料名称规格型号 合格证编号进场批量 出厂检验报告号复验报告编号 使用部位自治区备案编号 检查内容施工单位自检情况监理（建设）单位验收记录 材料品种 材料规格尺寸（mm） 实测容重(g/㎡) （干燥状态） 材料包装、外观质量 产品合格证书、中文说明 书及性能检测报告
胶粘剂进场验收记录 工程名称 生产厂家 进场时间 材料名称 规格型号 合格证编号 进场批量 出厂检验报告号 复试报告编号 使用部位 自治区备案编号 检查内容 施工单位自检情况 监理（建设）单位验收记录 材料品种 材料包装、外观质量 产品合格证书、中文说明 其它 验收意见 施工单位（签章） 材料员： 年 月 日 监理单位（签章） 监理工程师： 年 月 日
书及性能检测报告 其它 验收意见 施工单位（签章） 材料员： 年月日监理单位（签章） 监理工程师： 年月日 抹面胶浆进场验收记录 工程名称 生产厂家进场时间 材料名称规格型号 合格证编号进场批量 出厂检验报告号复试报告编号 使用部位自治区备案编号 检查内容施工单位自检情况监理（建设）单位验收记录材料品种 材料包装、外观质量
目录 第一章编制依据及说明 (1) 一、....................................................................... 编制依据1 二、....................................................................... 编制内容1 三、....................................................................... 编制原则1 第二章工程概况 (2) 第三章施工组织十及总体布置 (2) 第一节施工部署 (2) 第二节施工组织及机构 (3) 第三节施工总体布置 (4) 第四章施工方案 (5) 一、....................................................................... 施工条件5 二、....................................................................... 施工准备6 三、....................................................................... 基层处理6 第五章质量检验制度 (9) 第六章质量保证措施 (11) 1、质量管理目标 (11) 2、质量管理保证措施 (11) 3、质量管理组织措施 (12) 一. 总贝U (13) 二. 公司工种质量管理体系： (13) 三. ................................................................................ 项目 工作人员责任制： (14) 第八章安全施工保证措施 (17) 1、建立和健全文明施工保证体系 (17) 2、落实《建筑施工安全检查标准》 (JGJ59-2000)要求 (17) 3、施工机械、用具及用电管理要求 (17) 4、施工作业面要求 (18) 5、现场形象要求 (18) 6?施工总平面管理 (18)
外保温监控要点 1. 分包单位资质审查：总包单位要向项目监理部填报《分包单位资质报审表》 并附以下资料：分包单位资质等级证书、营业执照、安全生产许可证、特殊 行业施工许可证、 外地企业在津施工的备案证明文件、 专职管理人员和特种 作业人员的资格证、上岗证、企业业绩证明材料。经监理及建设单位同意后 方可进场施工。 2. 建筑节能工程施工前， 施工单位应编制建筑节能工程专项施工方案， 经监理 单位（建设单位）审批同意，并对操作人员进行现场技术交底后方可施工。 3. 材料控制： 材料进场前，总包单位首先要将供货单位的资质、营业执照、材料产品 的 合格证及性能检测报告等资料报送监理审核。将建设单位确认的材料 样品报送监理封样。 建筑节能工程材料和设备进场时应对其品种、规格、包装、外观和尺寸 进行现场验收。供应方应按要求提供型式检验报告，并应包括系统性能 检验。见证取样复试应按 DB29-126-2007规程附录A 的有关规定进行。 a ） 水泥类复合保温制品，自生产日期 28d 后方可使用； 1) 2) 3) 墙体保温材料进入施工现场使用时间应符合下列要求：
b）泡沫聚苯颗粒混合浆料的混合粉料，自生产日期3d 后方可使用；当超过60d 时必须重新进行产品性能复试，合格后方可使用。 c）模塑聚苯板（EPS板）使用前应在自然条件下陈化不少于42d或在蒸汽中养护不少于5d:挤塑聚苯板（XPS板）应在自然条件下陈化时间不少于 42d。 4.节能工程施工前，应在现场制作样板，经有关各责任主体确认后方可进行施 工。 5.随墙体节能工程施工进度应对下列部位或内容及时进行隐蔽工程验收， 形成详细验收记录和图像资料: 6.保温工程基层要求并应 1) 保温层附着的基层及其表面处理。 2) 保温板粘结或固定。 3) 锚固。 4) 玻纤网铺设。 5) 墙体热桥部位处理 6) 预置保温板或预置保温板的板缝及构造节点。 7) 现浇喷涂或浇注有机保温材料的界面。
XX有限公司 公寓式办公、配套商业改扩建项目外墙保温工程 施 工 方 案 20XX年9月9日
目录 一、工程概况 二、编制依据 三、施工准备 四、施工条件 五、施工工艺 六、质量验收标准 七、保证措施
一、工程概况 工程名称：XX有限公司公寓式办公、配套商业改扩建项目 工程地点：XX市XX区衡山路99号 建设单位：XX有限公司 总设计单位：XX江欢成建筑设计有限公司 幕墙设计单位：XX通艺装饰设计工程有限公司 监理单位：XX建通工程建设有限公司 总承包单位：XX建工四建集团有限公司 专业分包单位：XX旭博幕墙装饰工程有限公司 二、编制依据 根据现场实际情况及幕墙施工图纸 依据国家和行业颁布的有关现行设计和施工规范及标准。 《岩棉板外墙外保温系统应用技术规程》 《民用建筑热工设计规范》GB 50176 《建筑节能工程施工质量验收规范》GB 50411 《建筑装饰装修工程质量验收规范》GB 50210 依据我公司企业标准质量手册及程序文件等相关文件。 三、施工准备 1.物资准备：根据进场时间要求,按约定的材料品牌、型号进行订购，按工程进度分批进场,并向甲方、监理方提供材料的合格证、质保书及其检验资料。 2.主要施工设备及施工工具：脚手架、砂浆搅拌机、手提式电动搅拌器、专用切割工具、角磨机、常用抹灰工具及抹灰的专用检测工具、冲击钻、电锤、手锤、
经纬仪及放线工具、自动安平标注仪、塑料软管、螺丝刀、美工刀、拉线、弹线墨盒、2m靠尺、塞尺、钢尺等。 3.施工用水、用电应提前接通，加工、办公、生活和仓库等临时用房应提前预备。 四、施工条件 1.施工环境、基底及使用材料的温度不应低于5℃。 2.不应在大风或烈日曝晒下施工,以避免材料在施工过程中失水过快而出现毛细裂缝。 3.注意天气变化,在材料尚未硬化时避免雨水冲刷。 4.对建筑物的基本要求： 1）墙体的湿度不应高于其与环境的平衡湿度。 2）墙体表面不得有污迹、灰尘、油污等。 3）墙体应具有足够的强度,墙体表面具有足够的附着力(≥0.3N/m㎡)无开裂空鼓。 4）墙面的平整度,垂直度应达到《混凝土结构工程施工质量验收规范》 （GB50204-2002）和《砌体工程施工质量验收规范》（GB20203-2002）的要求。5）孔洞开凿准确齐全避免保温施工后再进行。外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕。外墙面上的雨水管卡、预埋铁件、设备穿墙管道等应提前安装完毕，上述部位及窗口应预留出保温层的厚度。 6）设计及其它施工预先考虑到外保温体系施工所需厚度及施工后所带来的外观变化。 五、施工工艺
外墙外保温施工质量控制要点 蓟县新城示范镇A地块七期3、4、5、6、11、12号楼农民还迁经济适用房工程，本工程3#楼至6#楼、11#楼至12#楼共计6栋、其中3#楼至5#楼、11#楼至12#楼地上17层地下一层，6#楼地上26层地下一层，结构形式为剪力墙结构，建筑面积共计 ,其中地上面积 m2，地下面积。 一、从外墙外保温应具备的性能要求分析质量控制的重点 外墙外保温处于建筑物的最外层，在使用性能上要求具有安全、防火、防水、防结露及节能保温和耐久性。在技术上就要求保温层应能适应基层的正常变形而不产生裂缝或空鼓；应能长期承受自重而不产生有害的变形；应能承受风荷载和室外气候的长期反复作用而不产生破坏；在罕遇地震发生时不应从基层上脱落；高层建筑应采取防火构造措施及应具有防水渗透性能；外墙外保温工程各组成部分应具有一定的物理一化学稳定性，所有组成材料应彼此相容并应具有防腐性。《外墙外保温工程技术规程JGJ 144一2004》中明确规定外墙外保温系统经耐候性试验后:不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。具有薄抹面层的外保温系统，抹面层与保温层的拉伸粘结强度不得小于，并且破坏部位应位于保温层内。 由此看出在施工中质量控制的重点是：防止外面层龟裂，避免由此造成外墙装饰无法使用涂料及外表面龟裂造成的外墙面渗水、保温材料老化一系列问题、保证保温层和基层的可靠连接、应做好外保温
工程的密封和防水构造设计，确保水不会渗入保温层及基层。在窗台及女儿墙等节点重点部位做好密封防水保温处理等。 二、外墙外保温开工前注意事项 1、外墙外保温开始施工前，必须严格审查专业分包的单位的资质，包括营业执照、安全生产许可证、资质证书、保温体系节能备案证、工人上岗证等资料，上述资料复印件要盖供货商的公章，同时核查营业执照及安全生产许可证是否通过了年检，是否过期； 2、外墙外保温开始施工前，项目技术负责人要组织相关施工员认真审学图纸，熟悉相应验收规范和所采用的图集，对工人班组要认真组织交底，留存记录； 3、图纸会审内墙详实全面，签章齐全，保温材料或做法变更，属重大设计变更，须经过审图机构审查后，方可组织施工； 4、工程开工前，提前21天，需抽检和送检的材料必须委托有资质的实验室检测，开工后7天内，必须将各种材料的复试报告全部取回，同时根据单位工程建筑面积，保证材料送检的批次符合《控制要点》的要求； 5、保温板陈化时间要求：聚苯板（EPS）使用前应在自然条件下陈化不少于42d或蒸汽中养护不少于5d；挤塑聚苯板（XPS）应在自然条件下陈化时间不少于45d；泡沫聚苯颗粒混合浆料的混合粉料，自生产日3d后方可使用；当超过60d时必须重新进行产品性能复试，合格后方可使用；水泥类复合保温制品，自生产日起28d后方可使用； 6、保温板、网格布、锚栓、粘结砂浆、抹面砂浆等材料必须做到
