闸门检修规程

三、闸门与启闭机操作、检修、维护规程1.主题内容与适应范围1.1本规程规定了电厂闸门与启闭机的运行、维护以及事故处理的方法和要求。

1.2本规程适用于电厂闸门与启闭机的操作维护工作。

2．引用标准设计说明书。

电业安全工作规定。

3．设备规范4．闸门的启闭操作4.1 基本术语和说明：4.1.1 术语定义4.1.1.1 就地控制：当屏上的就地/远程控制开关打在就地档位时，只有现地手动可对监控对象进行控制，中控室及远程计算机不能对控制对象进行控制。

4.1.1.2 计算机远程控制：当屏上的就地/远程控制开关打在远程档位时，且自动/手动控制开关打在自动档位时，控制权限转交给了中控室的泄洪闸计算机。

无论在就地或远程控制方式，中控室泄洪闸计算机都可对设备运行参数进行监视。

4.1.2 基本操作：4.2 现地LCU屏手动操作4.2.1 工作条件：现地手动工作方式时，启闭机不受PLC控制，通过操作面板上选择“就地”和“手动”按钮。

4.2.2 闸门手动启动操作：先将操作面板上转换开关切至“就地”位置，再操作“上升、下降”转换开关。

4.2.3 闸门纠编操作：闸门上升或下降过程中，闸门左右不同步，产生左右偏差，这是操作员参考人机界面的闸门开度数据或屏面上闸门高度仪数据，通过操作面板上“左位移”或“右位移”转换开关纠偏（台车适用）。

4.2.4 闸门状态指示：指示闸门实时状态。

在控制面板上有闸门的开启状态数值、可反映监视闸门的实时状态指。

4.3 LCU远程控制操作系统4.3.1 系统登录画面操作4.3.1.1 后台开机后，进入系统登录画面4.3.1.2 登录操作步骤：点击【自动控制】按钮，切换到画面点击监控系统画面，弹出一键盘，从键盘上输入密码，点击所须操作的闸门，输入数据确认，即可操作，按ENTER键结束。

5．闸门的操作注意事项及维护5.1 闸门的管理人员、操作人员、维护人员都必须充分了解闸门的结构性能和工作条件、闸门结构布置和荷载传递方式。

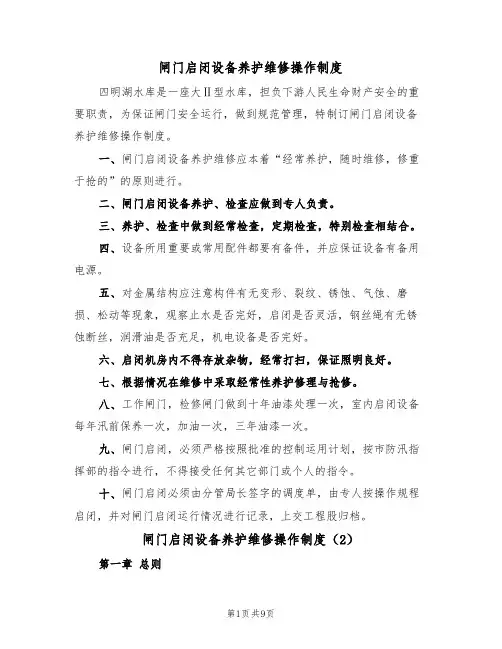

闸门启闭设备养护维修操作制度四明湖水库是一座大Ⅱ型水库，担负下游人民生命财产安全的重要职责，为保证闸门安全运行，做到规范管理，特制订闸门启闭设备养护维修操作制度。

一、闸门启闭设备养护维修应本着“经常养护，随时维修，修重于抢的”的原则进行。

二、闸门启闭设备养护、检查应做到专人负责。

三、养护、检查中做到经常检查，定期检查，特别检查相结合。

四、设备所用重要或常用配件都要有备件，并应保证设备有备用电源。

五、对金属结构应注意构件有无变形、裂纹、锈蚀、气蚀、磨损、松动等现象，观察止水是否完好，启闭是否灵活，钢丝绳有无锈蚀断丝，润滑油是否充足，机电设备是否完好。

六、启闭机房内不得存放杂物，经常打扫，保证照明良好。

七、根据情况在维修中采取经常性养护修理与抢修。

八、工作闸门，检修闸门做到十年油漆处理一次，室内启闭设备每年汛前保养一次，加油一次，三年油漆一次。

九、闸门启闭，必须严格按照批准的控制运用计划，按市防汛指挥部的指令进行，不得接受任何其它部门或个人的指令。

十、闸门启闭必须由分管局长签字的调度单，由专人按操作规程启闭，并对闸门启闭运行情况进行记录，上交工程股归档。

闸门启闭设备养护维修操作制度（2）第一章总则第一条为了保障闸门启闭设备的正常运行，延长其使用寿命，提高设备可靠性，制定本制度。

第二条本制度适用于所有使用闸门启闭设备的单位和个人。

第三条闸门启闭设备养护维修操作应遵循科学、安全、环保、经济的原则。

第四条闸门启闭设备养护维修操作应有专门的人员负责管理和执行。

第二章养护维修操作管理第五条闸门启闭设备养护维修操作应按照设备的维修保养手册进行，保证按时进行养护维修工作。

第六条闸门启闭设备养护维修工作由设备部门负责统筹安排。

第七条设备部门应专门设立养护维修工作组，负责闸门启闭设备的日常养护维修工作。

第八条设备部门应定期召开养护维修工作例会，总结前期工作，安排下期工作计划。

第九条积极采用现代化养护维修技术和设备，提高养护维修操作的效率和质量。

闸门、启闭机及附属设备检修规程第一节总则第1条主题内容：枢纽闸门、启闭机及其附属设备的检修维护。

第2条适用范围：本规程仅适用xx主坝闸门及其附属设备的检修维护。

第二节系统概述第3条系统结构：xx主坝的闸门主要包括弧形门与平板钢闸门。

弧形门包括3扇中孔工作门，4扇表孔工作门，1扇临时放水底孔工作门，它们通过液压启闭机控制。

平板钢闸门包括3扇中孔检修闸门，1扇放水背管检修闸门，它们通过固定卷扬机控制或液压起闭机控制。

第4条设备技术参数第四节检修项目及质量标准第5条日常维护及其质量标准第六节工器具及材料第8条工器具：活塞杆专用吊具、专用扳手、更换密封装置、活塞杆下端专用垫块、活塞杆存放专用钢梁、排油管及油罐准备。

第9条材料：密封条、透平油、黄油、抹布。

第七节检修工艺第10条闸门检修注意事项1．分段门叶在分解前，应做好联接板和销子的记号。

2．拆卸的螺栓等小件，应集中放好。

3．遵守高空作业的有关安全规定。

4．闸门检修完成后，要做好检修记录。

5．检修结束后，总结报告，一式四份，一份存档，班组、检修部、生产部各一份。

第11条闸门检修工艺1．闸门水封检修。

（1）如果在接触面处磨损大于或等于5mm后，应该进行水封的更换。

（2）对需要更换的水封，提前作好检修计划，根据闸门水封形状和水封的安装尺寸，向厂家整条定制，到现场后不用粘接，直接对照闸门水封压板打孔安装。

对复合水封，如左右冲沙孔工作门水封、弧形门的侧水封，要求厂家按闸门水封安装尺寸加工好后，根据运输包装需要，开45°切口，运到现场后，用502胶水对接。

进行对接时，要求用甲苯或酒精将切口清洗干净；接口整齐无错位。

（3）水封更换前，做好原始记录，作为新装水封的依据。

拆下的水封压板打好记号。

（4）水封钻孔，应该用小于螺栓2mm的皮带冲冲孔，应尽量与压板配钻，严禁用火烫法制孔。

（5）水封的要求：含新胶量≥60%，弹性好，不老化，无撕裂缺口，组装后止水良好。

（6）对于平板闸门，安装调整后的顶水封头部不平度≤2mm，底水封不平度≤1mm，压缩量保证在2~5mm之间，底水封保证在10mm之间。

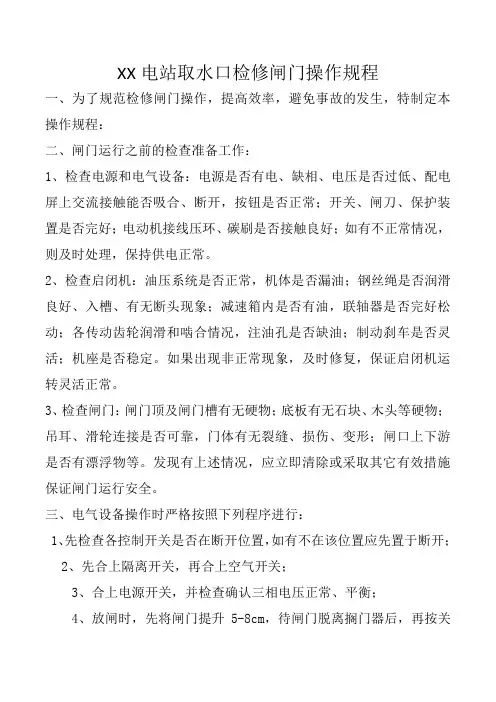

XX电站取水口检修闸门操作规程一、为了规范检修闸门操作，提高效率，避免事故的发生，特制定本操作规程：二、闸门运行之前的检查准备工作：1、检查电源和电气设备：电源是否有电、缺相、电压是否过低、配电屏上交流接触能否吸合、断开，按钮是否正常；开关、闸刀、保护装置是否完好；电动机接线压环、碳刷是否接触良好；如有不正常情况，则及时处理，保持供电正常。

2、检查启闭机：油压系统是否正常，机体是否漏油；钢丝绳是否润滑良好、入槽、有无断头现象；减速箱内是否有油，联轴器是否完好松动；各传动齿轮润滑和啮合情况，注油孔是否缺油；制动刹车是否灵活；机座是否稳定。

如果出现非正常现象，及时修复，保证启闭机运转灵活正常。

3、检查闸门：闸门顶及闸门槽有无硬物；底板有无石块、木头等硬物；吊耳、滑轮连接是否可靠，门体有无裂缝、损伤、变形；闸口上下游是否有漂浮物等。

发现有上述情况，应立即清除或采取其它有效措施保证闸门运行安全。

三、电气设备操作时严格按照下列程序进行：1、先检查各控制开关是否在断开位置，如有不在该位置应先置于断开；2、先合上隔离开关，再合上空气开关；3、合上电源开关，并检查确认三相电压正常、平衡；4、放闸时，先将闸门提升5-8cm，待闸门脱离搁门器后，再按关闸按钮。

5、当闸门下降至全关时，将充水阀下降10cm并确认充水阀已完全关闭。

6、提闸时，先打开充水阀冲水待检修闸门进出两边水压平压后在提升闸门。

7、当闸门升至搁门器时按下停止按钮，监护人员要及时通知操作人员闸门位置。

8、操作完毕，离开操作室，切断电源时应先关掉操作台电源开关，再切断空气开关，最后切断隔离开关。

四、闸门启闭时必须两人上岗。

一人操作闸门运行，一人观察、瞭望，在闸门运行过程中不得擅自离开操作室，以防发生机电故障时采取必要的措施。

五、闸门在运行时接近最大开度或最小开度时，操作工应守候在操作台旁以防行程控制失灵，闸门运行失控时采取紧急断电措施。

六、闸门运行时如发生突然停电，操作工不得擅自拆修，应先切断电源后，向领导汇报由专业电工检修。

检修闸门管理保养要求
一、闸门清洁维护
1.定期清理闸门表面污垢、杂物，保持闸门外观整洁。

2.定期清除闸门支承行走机构的尘土和杂物，保持行走机构正常运转。

二、闸门结构检查
1.检查闸门结构有无变形、裂缝、锈蚀等现象，如有异常应及时处理。

2.检查闸门吊耳、吊具、连接装置等是否完好，如有损坏应及时更换。

三、闸门密封性检测
1.检查闸门密封胶条是否完好，有无老化、脱落等现象，如有应及时更换。

2.进行闸门关闭后的密封性试验，确保无泄漏现象。

四、闸门启闭设备检查
1.检查启闭设备运行是否正常，有无卡阻、异响等现象。

2.检查启闭设备连接件是否紧固，传动系统是否润滑良好。

五、紧固件及连接件检查
1.检查闸门上的紧固件如螺栓、铆钉等是否紧固，如有松动应及时紧固。

2.检查闸门与启闭设备之间的连接件是否牢固，如有损坏应及时更换。

六、润滑系统保养
1.对启闭设备的润滑系统进行定期检查，确保润滑良好。

2.定期更换润滑油，清洗润滑系统。

七、控制设备检查
1.检查控制设备是否正常工作，接触器、继电器等是否有烧蚀、损坏现象。

2.对控制设备进行定期维护保养，保持其正常运行状态。

八、限位装置校准
1.定期对限位装置进行检查和校准，确保其准确性和可靠性。

2.对于损坏或失灵的限位装置应及时进行维修或更换。

九、安全防护设施维护
1.检查闸门周围的安全防护设施是否完好，如有损坏应及时修复或更换。

2.定期对安全防护设施进行保养和维护，确保其正常工作。

水工闸门设备检修、维护工艺规程1．主题内容和合用范畴本规程规范了福建省水电站水工闸门设备检修设备项目、技术参数、工艺原则。

本规程合用于福建省水电站水工闸门检修维护工作。

本规程所涉及闸门设备为：弧形闸门、工作闸门、尾水闸门及其动力机构。

2．闸门技术规范2.1 弧形闸门技术规范表12.2 工作闸门技术规范表22.3 尾水闸门技术规范表33．闸门寻常养护、修理项目及解决办法3.1水工闸门寻常养护：为保证闸门正常运转,延长使用年限,必要做好经常性检查养护工作，对工作闸门、检修闸门及启闭机械，每半年进行一次维护。

（1）要经常清理闸门上附着水生物、杂草污物及积水等，并及时清除闸前漂浮物，防止石块和杂物掉入门槽内。

（2）多泥沙河流上闸门，要定期排沙防淤积；拦污栅必要定期进行清污。

（3）冬季要避免闸门承受静冰压力，可采用不冻槽或其她办法，使闸门与冰层分开;冬季要操作闸门,要采用电热、水蒸汽等办法防冻。

（4）要经常检查闸门工作状态，针对也许浮现或已经表露缺陷，及时采用除锈防锈、止漏防漏、防振动及防空蚀办法，以保证闸门及闸墩、工作桥等建筑物安全。

（5）闸门悬吊在门槽内时应锁定好，门底要离开孔口顶以上一段距离，以免闸门阻水。

（6）要经常对各转动零部件加注润滑油；经常检查闸门有无变形、裂纹、脱焊等现象，各种联接件及埋固件与否松动、脱落，吊点构造与否牢固，水封与否老化或损坏及其与水封座与否密合接触，有问题时应及时解决。

（7）启闭闸门要严格遵守操作规程，防止闸门损坏或酿成其她不良后果。

（8）如发现闸门放水时发生振动，应通过实验调节闸门开度，或采用其她防振办法。

3.2 闸门常用缺陷或故障修理（1）当门体变位时，可采用调节吊耳位置、加重、重绕钢丝绳等办法解决。

（2）当门叶变形时，可采用人工、机械或热矫正办法解决，必要时还应进行恰当加固。

（3）当门叶面板锈蚀严重时，可补焊新钢板加强；门叶构件锈蚀严重时，可采用加梁格为主办法加固。

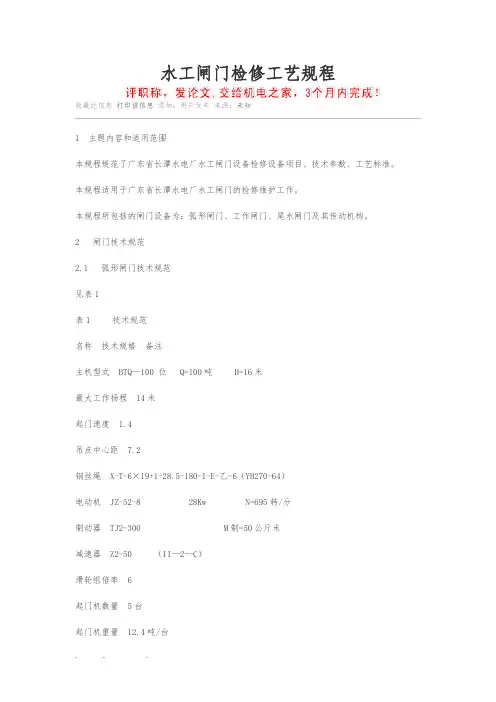

水工闸门检修工艺规程收藏此信息打印该信息添加：用户发布来源：未知1 主题内容和适用范围本规程规范了广东省长潭水电厂水工闸门设备检修设备项目、技术参数、工艺标准。

本规程适用于广东省长潭水电厂水工闸门的检修维护工作。

本规程所包括的闸门设备为：弧形闸门、工作闸门、尾水闸门及其传动机构。

2 闸门技术规范2.1 弧形闸门技术规范见表1表1 技术规范名称技术规格备注主机型式BTQ—100 位 Q=100吨 H=16米最大工作扬程14米起门速度 1.4吊点中心距7.2钢丝绳X-T-6×19+1-28.5-180-I-E-乙-6（YB270-64）电动机JZ-52-8 28Kw N=695转/分制动器TJ2-300 M制=50公斤米减速器Z2-50 （II—2—C）滑轮组倍率 6起门机数量5台起门机重量12.4吨/台2.2 工作闸门技术规范见表2表2 工作闸门技术规范名称技术数据名称型号技术数据起门力2×25T启闭机QPQ-2×25起门高度9 m 制动器JJZ-300起门速度 2.07 m /min 制动力矩 TZ2--300 50kg/m钢丝绳X-T-6×19+1-23.5-170-I-E-乙-6（YB270-64）电动机JZ-42-8 16kW吊点中心距 3.00 m 转速685r/min滑轮组倍率2×2减速器Z2-42.5 I=294.4广东省长潭水电厂 2002-03-18 批准 2002-03-18实施Q/155-1-02.06-20022.3 尾水闸门技术规范见表3表3 尾水闸门技术规范起重机构行走机构起门力2×10 T行走重量9 T扬程6m 行走速度9.95m/min吊点距 4.35m 行走轮直径ф350mm起门速度 1.48 m/min 行走轮轴距4350mm滑轮组倍率 4 开式链传动T=12.7 I =48/48开式齿轮传动I =80/18 m=10 开式齿轮传动I =82/18 m=5电动机JZ-21-6 电动机JZDO2-31-6制动器TJ2--200 减速器JZQ-250-Ⅳ-3Z减速器JZQ-350-Ⅲ-7Z 轨道型号24Kg/m钢丝绳D-6×19+1-15.5-170-I-Z- 链条12.7×8.5×7.943 闸门修理项目及处理方法3.1. 门体缺陷的处理3.1.1. 门体变位的处理，门体变位是指闸门偏离了正常工作位置，或发生上下游或左右方向的倾斜，或发生侧向偏移，严重地防碍了闸门的正常运行,其处理措施如下：两个卷扬筒或同一个卷扬筒上左右绳槽底直径的相对误差较大，使闸门造成左右向倾斜时，可使用环氧树脂与玻璃布混合粘贴的方法补救直径较小的卷筒，达到卷筒直径一至。

平面闸门启闭机检修维护规程平面闸门启闭机是用于水利工程中的大型水闸的重要设备，负责闸门的开闭操作。

为了确保设备的正常运转和安全可靠，对于平面闸门启闭机的检修和维护工作必须严格执行规程。

下面是一份平面闸门启闭机检修维护规程，旨在指导工作人员进行正确的检修和维护操作。

一、检查1.每日检查工作人员必须对设备的工作区域进行检查，确保区域内没有杂物、垃圾等障碍物，以免影响操作。

2.检查闸门的机身和传动部件是否有明显的损坏或松动现象，如果有，应及时报修。

3.检查机器设备的电源是否正常，电线是否有破损，接线是否牢固。

4.检查闸门的润滑系统，确认润滑油是否充足，润滑点是否通畅。

二、维护1.润滑维护（1）根据设备的维护手册，按照规定的周期对润滑系统进行补充和更换润滑油。

（2）定期对润滑点进行润滑，确保润滑油顺畅流动，保持设备的正常运转。

2.电气维护（1）定期清洁设备的电线，确保电线不受灰尘、杂物等影响，保持良好的导电性。

（2）检查设备的电源接线是否牢固，电器元件是否正常运作，如发现异常情况，应及时报修。

3.传动部件维护（1）检查传动部件的紧固螺栓是否松动，如发现松动现象，应及时紧固。

（2）检查传动部件的齿轮、轴承等是否有磨损、裂纹等问题，如发现问题，应及时更换。

4.安全维护（1）定期对设备进行安全检查，确保设备的安全防护装置齐全、完好，并运行正常。

（2）加固设备的扶手、护栏等防护设施，确保工作人员的安全。

（3）确保操作人员穿戴符合安全标准的个人防护装备，如安全帽、安全鞋等。

（4）对设备进行漏电保护装置的检查，确保设备的漏电情况符合要求。

三、操作要求1.操作人员必须具备相关的操作证书和技能，熟悉设备的操作流程和安全规定。

2.在操作设备之前，必须仔细阅读设备的操作手册，并按照手册的要求进行操作。

3.严禁在设备运转中擅自更改设备的工作参数，如需更改，必须经过工程师的同意。

4.设备启动之前，必须确认设备周围区域内无人员，切勿伸手或放入异物到设备中。

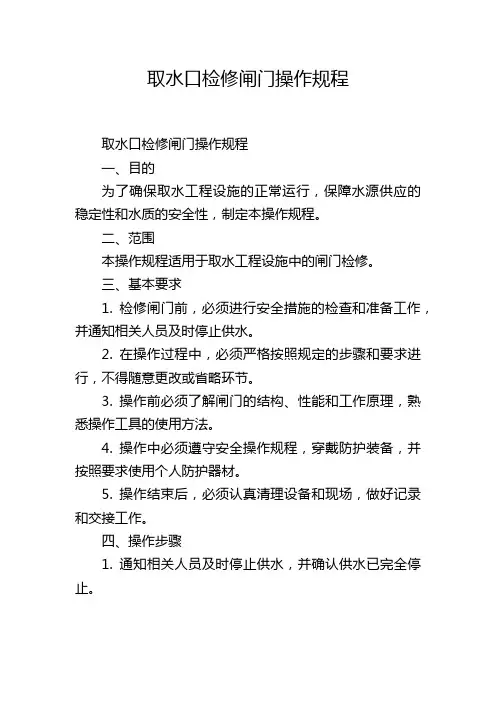

取水口检修闸门操作规程取水口检修闸门操作规程一、目的为了确保取水工程设施的正常运行，保障水源供应的稳定性和水质的安全性，制定本操作规程。

二、范围本操作规程适用于取水工程设施中的闸门检修。

三、基本要求1. 检修闸门前，必须进行安全措施的检查和准备工作，并通知相关人员及时停止供水。

2. 在操作过程中，必须严格按照规定的步骤和要求进行，不得随意更改或省略环节。

3. 操作前必须了解闸门的结构、性能和工作原理，熟悉操作工具的使用方法。

4. 操作中必须遵守安全操作规程，穿戴防护装备，并按照要求使用个人防护器材。

5. 操作结束后，必须认真清理设备和现场，做好记录和交接工作。

四、操作步骤1. 通知相关人员及时停止供水，并确认供水已完全停止。

2. 检查闸门周围的环境和设备是否存在安全隐患，如有需要，必要时进行修理或更换，并进行相应的防护措施。

3. 检查闸门上下游水位，确认水位差是否符合操作要求，如不符合，需调整水位至合适位置。

4. 检查闸门的固定方式和结构连接情况，确保闸门稳定可靠。

5. 如果闸门需要维修或更换零件，必须在确认没有水压的情况下进行操作。

6. 施工人员必须正确使用操作工具，严禁使用损坏或不合适的工具进行操作。

7. 如需拆卸闸门，必须根据工作需要选择合适的顺序，避免闸门的倾斜和下坠，造成设备损坏或人员伤害。

8. 拆卸或安装闸门时，必须注意控制闸门的平衡，避免震动或突然动作。

9. 拆卸闸门后，需要对阀门体进行检查和维修，确保其功能正常。

10. 维修或更换闸门零件后，必须严格按照安装要求进行组装，确保闸门和固定件之间的间隙符合要求。

11. 完成工作后，必须彻底清理和检查现场，确保没有任何遗漏物品，并按要求填写工作记录。

12. 对操作过程中发现的问题和隐患，必须及时上报，并采取相应的措施进行处理。

五、安全注意事项1. 在操作过程中，必须严守安全操作规程，避免违反操作规定和操作禁令。

2. 操作人员必须穿戴符合要求的防护装备，包括安全帽、工作服、手套等必要装备。

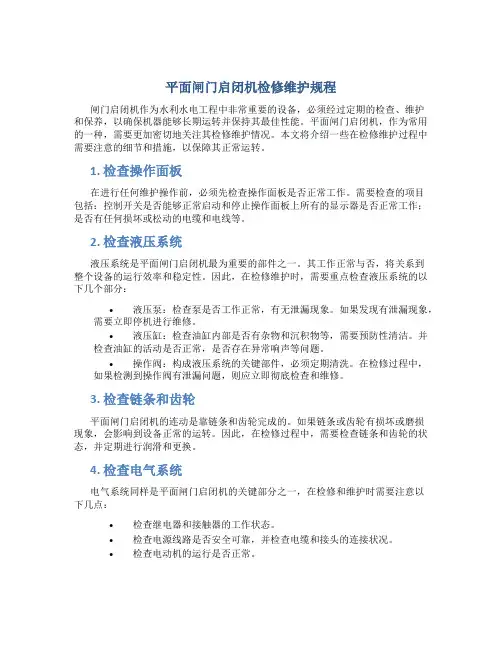

平面闸门启闭机检修维护规程闸门启闭机作为水利水电工程中非常重要的设备，必须经过定期的检查、维护和保养，以确保机器能够长期运转并保持其最佳性能。

平面闸门启闭机，作为常用的一种，需要更加密切地关注其检修维护情况。

本文将介绍一些在检修维护过程中需要注意的细节和措施，以保障其正常运转。

1. 检查操作面板在进行任何维护操作前，必须先检查操作面板是否正常工作。

需要检查的项目包括：控制开关是否能够正常启动和停止操作面板上所有的显示器是否正常工作；是否有任何损坏或松动的电缆和电线等。

2. 检查液压系统液压系统是平面闸门启闭机最为重要的部件之一。

其工作正常与否，将关系到整个设备的运行效率和稳定性。

因此，在检修维护时，需要重点检查液压系统的以下几个部分：•液压泵：检查泵是否工作正常，有无泄漏现象。

如果发现有泄漏现象，需要立即停机进行维修。

•液压缸：检查油缸内部是否有杂物和沉积物等，需要预防性清洁。

并检查油缸的活动是否正常，是否存在异常响声等问题。

•操作阀：构成液压系统的关键部件，必须定期清洗。

在检修过程中，如果检测到操作阀有泄漏问题，则应立即彻底检查和维修。

3. 检查链条和齿轮平面闸门启闭机的连动是靠链条和齿轮完成的。

如果链条或齿轮有损坏或磨损现象，会影响到设备正常的运转。

因此，在检修过程中，需要检查链条和齿轮的状态，并定期进行润滑和更换。

4. 检查电气系统电气系统同样是平面闸门启闭机的关键部分之一，在检修和维护时需要注意以下几点：•检查继电器和接触器的工作状态。

•检查电源线路是否安全可靠，并检查电缆和接头的连接状况。

•检查电动机的运行是否正常。

5. 定期清洗维护在长时间运行后，平面闸门启闭机必须进行定期的清洗和维护工作。

这包括清洗各种机械部件，更换润滑油和液压油，检查水泵是否工作正常等。

同时，还应检查闸门的机构、门框、门扇、轨道、水封等部件的损坏情况，并及时进行修理。

结论以上就是平面闸门启闭机检修维护规程的相关内容。
