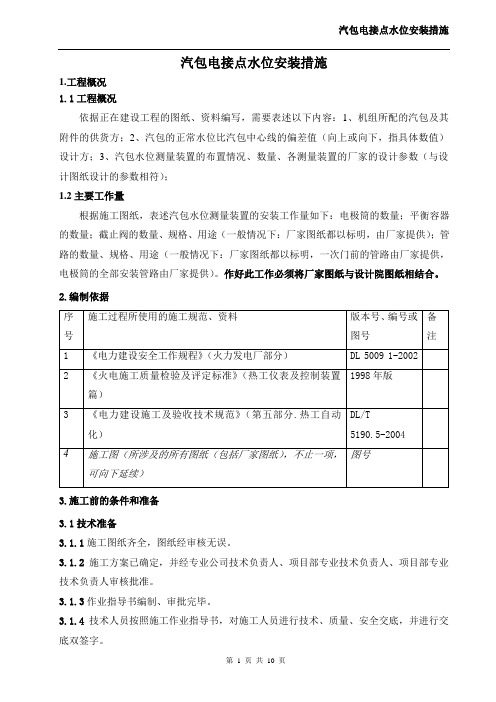

汽包电接点水位安装措施1.工程概况1.1工程概况依据正在建设工程的图纸、资料编写，需要表述以下内容：1、机组所配的汽包及其附件的供货方；2、汽包的正常水位比汽包中心线的偏差值（向上或向下，指具体数值）设计方；3、汽包水位测量装置的布置情况、数量、各测量装置的厂家的设计参数（与设计图纸设计的参数相符）；1.2主要工作量根据施工图纸，表述汽包水位测量装置的安装工作量如下：电极筒的数量；平衡容器的数量；截止阀的数量、规格、用途（一般情况下：厂家图纸都以标明，由厂家提供）；管路的数量、规格、用途（一般情况下：厂家图纸都以标明，一次门前的管路由厂家提供，电极筒的全部安装管路由厂家提供）。
作好此工作必须将厂家图纸与设计院图纸相结合。
2.编制依据3.施工前的条件和准备3.1技术准备3.1.1施工图纸齐全，图纸经审核无误。
3.1.2施工方案已确定，并经专业公司技术负责人、项目部专业技术负责人、项目部专业技术负责人审核批准。
3.1.3作业指导书编制、审批完毕。
3.1.4技术人员按照施工作业指导书，对施工人员进行技术、质量、安全交底，并进行交底双签字。
3.2作业人员配置和职责3.3主要工器具的配备3.4安全器具4.作业程序和方法4.1施工工艺流程4.2施工方法及要求5.质量控制点的设置和质量通病预防5.1质量目标安装施工质量验收优良。
5.2质量通病及预防措施5.2.1汽包正常水位线找不准；采取平均误差法找准汽包中心线——对汽包左右的中心线反复测量三次，取三次的平均值做为基准线。
5.2.2电极筒、平衡容器的垂直度质量不够；采用高精度的水平仪，并在施工中严格要求，精益求精。
5.3作业过程中控制点的设置施工过程质量控制点W-见证点；5.4质量标准及要求全面执行《火电施工质量检验及评定标准》（热工仪表及控制装置篇）中的相关内容。
6. 作业的安全要求和环境条件运输时要采取防变形、防滑落的措施，。
高空施工时严禁上下抛接物品。
雨、雾、雷、大风等恶劣天气下禁止高空作业。
水位计的安装方法1. 简介水位计是一种用于测量水位高度的设备，广泛应用于水利工程、水文测量、环境监测等领域。
正确安装水位计对于保证测量数据的准确性至关重要。
本文将介绍水位计的安装方法，包括选择安装地点、准备工作、安装步骤等内容。
2. 选择安装地点选择合适的安装地点是安装水位计的首要任务。
以下是一些选择安装地点的指导原则：•选择代表性的水位测量点，避免选择有突变或水流较快的地点。
•选择离测量点较近的位置，以减少导线长度和信号衰减。
•避免选择有植被覆盖或易受污染的地点，以免影响测量数据的准确性。
•考虑安全因素，避免选择易受泥石流、洪水等自然灾害影响的地点。
3. 准备工作在安装水位计之前，需要进行一些准备工作，以确保安装顺利进行。
以下是一些常见的准备工作：3.1 确定安装方式水位计可以采用浮子式、压力式、超声波式等不同的安装方式。
根据测量需求和实际情况，选择合适的安装方式。
3.2 确定所需材料和工具根据选择的安装方式，准备相应的材料和工具，例如浮子、压力传感器、超声波传感器、导线、电缆等。
3.3 测量点勘测在安装水位计之前，进行测量点的勘测工作。
测量点勘测包括测量点位置标注、地形测量、水流速度测量等内容。
3.4 安全措施在进行安装工作时，应注意安全措施，例如佩戴安全帽、手套等，确保人身安全。
4. 安装步骤根据选择的安装方式，以下是一般的安装步骤：4.1 浮子式水位计安装步骤4.1.1 安装浮子将浮子固定在水面上，并确保浮子与水位计之间的连接可靠。
4.1.2 安装导线将导线连接到浮子和水位计之间的传感器上，并确保连接牢固。
4.1.3 固定水位计将水位计固定在安装地点，确保水位计稳固且与测量点垂直。
4.2 压力式水位计安装步骤4.2.1 安装压力传感器将压力传感器安装在测量点附近的合适位置，并确保与水位计之间的连接可靠。
4.2.2 安装导线将导线连接到压力传感器和水位计之间的传感器上，并确保连接牢固。
4.2.3 固定水位计将水位计固定在安装地点，确保水位计稳固且与测量点垂直。
6.4本水位计阀门内设有保险子，即钢球保护装置（见图7及阀门明细表），投运前此阀门处于关闭状态。
投运时先开启一次阀，然后将水位计的汽阀缓慢开启1/5圈，再将水阀缓慢开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。
否则如水位计阀门一次全开，保险子会将汽水阀的通道堵死，出现假水位而造成严重事故。
如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是：立即关闭一次阀门，然后关闭二次阀门，不得延误时间，然后按上述开启阀门方法重新操作一次。
锅炉正常运行时要全开本水位计的汽、水阀门，否则保险子起不到保护作用。
6.5 本水位计在排污时，应先关闭一、二次汽、水阀门，然后开启排污阀门排污，排污后关闭排污阀，然后按6.4的方法正确投运水位计。
7.4本水位计因水质各异，长期运行也会结垢，导致红、绿色显示不清晰，根据实际情况需进行冲洗，冲洗方法分为：汽冲洗、水冲洗。
7.4.1汽冲洗首先将水位计的一、二次阀完全关闭，然后开启排污阀，将汽侧一次阀开启至全开，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量（开度不可过大，否则保险子堵死通道；如果保险子堵死通道，必须按6.4的方法重新操作），冲洗时间3～5分钟，若水位计已清晰，可停止冲洗工作。
冲洗完毕。
顺序关闭一次阀、二次阀、排污阀。
然后按6.4的方法正确投运水位计。
7.4.2水冲洗首先关闭汽包水位计汽侧一、二次阀、水侧二次阀，隔离汽包水位计。
然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。
冲洗水位计时由开、关水侧二次阀来控制冲洗水的压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀、水汽侧阀之间的连通管、汽侧二次阀、水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。
反复冲洗几次后检查，若水位计已清晰，可停止冲洗工作。
智能型气泡式水位计的安装智能型气泡式水位计是一种通过气压变化实现水位测量的装置。
它是一种高精度测量水位的设备，具有简单易行的安装程序。
以下是智能型气泡式水位计的安装步骤：1. 材料准备首先，您需要准备好气泡式水位计，如钢质、不锈钢或塑料制的气泡式水位计。
您还需要确定要安装的地点。
将要测量的液体的化学和物理性质也是必须考虑的因素。
2. 安装位置安装位置是非常重要的。
首先要考虑的是您要测量的液体类型。
如果您要测量酸性或碱性液体，您需要选择耐腐蚀材料制成的气泡式水位计。
如果您要测量的地方会有较大的压力或温度变化，您需要选择更加耐用的仪器。
其次，您需要选择适当位置来安装气泡式水位计。
安装位置应尽可能靠近液体表面，在测量液体流动时，必须考虑液体的自然流动和流量。
在水平管道中，应该安装在管道的最高点，以便排除液体，防止液体凝固并防止气泡堵塞气泡式水位计。
3. 安装方式您可以根据需要选择合适的安装方式。
一般来说，气泡式水位计可以通过法兰或螺纹等方式固定在管道上。
需要注意的是，在安装之前要检查安装位置，并确保气泡式水位计的各个部分与管道完全贴合。
4. 连接管路连接管路是安装气泡式水位计的最后一步。
您需要正确连接管路以确保气泡式水位计能够正确地读取液位。
通常，管路至少应该有一个阀门，并保证连接件正确并紧固。
总的来说，安装智能型气泡式水位计是一项相对简单的项目。
如果您正确地执行上述步骤，您将能够轻松地安装气泡式水位计，并准确地测量所需的液位。
但是，为了确保气泡式水位计的正常工作，您需要定期检查和维护。

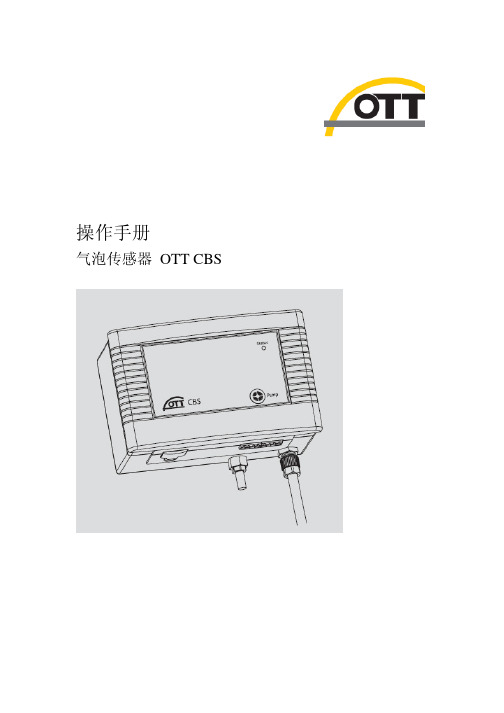

1 OTT CBS 的安装1.1 OTT CBS 的安装准备工作如果有必要且您还没有这样做的话：请使用DIP 开关设置运行参数（见第八章）。
1.2 固定OTT CBSOTT CBS 的设计是只能采用顶帽式导轨槽的安装方式（顶帽式导轨槽是OTT CBS 自带的）。
安装位置要选择干燥且无灰尘的位置，例如水文站或控制室。
● 首先，将OTT CBS 附到顶帽式导轨槽的上部，然后向下按，直到锁定在合适的位置为止。
OTT CBS 的拆除● 首先将一个锁定装置向下按，然后在这一点轻轻向前拉OTT CBS 。
向下按第二个锁定装置，将OTT CBS 从顶帽式导轨槽上向上拆除。
图3：将CBS 固定在顶帽式导轨槽上（左侧）/拆除（右侧）锁定装置顶帽式导轨槽1.3将测量管连接到OTT CBS上如需将测量管安装到OTT CBS上，请按照下列步骤操作：具有2mm 内径的测量管●使用一把锋利的刀切掉测量管的一端，并将其推到厂家配置的连接头上。
测量管的最大长度为：100米具有4mm 内径的测量管●使用一把锋利的刀切掉测量管的一端。
●拆掉盖螺母（对面宽度为10），从连接喷嘴处拉出在工厂中安装的测量管。
●将盖螺母推到测量管上（直径为4mm）。
●将测量管安装到连接喷嘴上。
●将盖螺母重新安装到连接喷嘴上，用手将其拧紧。
测量管的最大长度为：75米内径为1/8”的测量管对于内径为1/8”的测量管，有一套特殊的管路配件可供选购（附件）。
请按照管路配件中自带的操作指南安装管路。
测量管的最大长度为：100米图4：在OTT CBS上连接测量管连接头测量管，直径2mm 连接喷嘴盖螺母测量管：直径4mm5 安装气泡室安装过程中，请确保注意以下关键点：●测量管中不能有污染，不能有湿气。
●在浸没气泡室的过程中（仅EPS 50）, OTT CBS一定要激活，这样在这个过程中，活塞泵才能处于运行状态。
●安装过程中不要损坏或弯曲测量管。
●按照OTT CBS与气泡室之间有连续样品流的方式去安置测量管。
气泡式水位计配置说明
步骤一、打开Launch New_BlebV2.3.exe 。
输入密码“2”。
步骤二、配置通讯参数。
点击“系统设置”选项卡，“串口设置”按如下设置：
串口号：PC使用的串口
波特率：9600 bps
通讯超时：350 毫秒
通讯次数：3 次
步骤三、连接气泡式水位计。
点击“常规”，在界面的右下角点击“搜索设备”。
此时会弹出搜索进度显示对话框，如图1所示。
若搜索到设备，按下“停止搜索”后，在“设备列表”中会显示搜索到的设备的通讯地址，如图2所示。
图1 搜索进度对话框
图 2 气泡式水位计地址显示
步骤四、设置工作参数。
点击“参数设置”选项卡。
在“设备”框中选择设备的地址。
然后点击“刷新参数”。
若弹出“操作成功”对话框，则各参数读取正常，且在软件中显示各参数当前的设置值。
图 3 气泡式水位计出厂默认参数
要与DIT-RTU-80SW-MWB实现通讯，气泡式水位计必须配置为：
1、气泡式水位计地址：0
2、通讯方式：RS485
3、泵控制方式：触发采集
其他参数的意义及配置请参考亿立能科技的气泡式水位计产品说明书。
注意：每次修改任何参数前都必须点击“刷新参数”，在原来的参数的基础上修改。
且不同的参数设置点击不同的按钮。
测量参数设置点击“下载测量参数”；泵控制参数设置点击“下载控制参数”；通讯参数设置点击“下载通讯参数”。
Q/CDT内蒙古大唐国际托克托发电有限责任公司发布目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施与环境保护措施 (1)4 备品备件清单 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 检修记录 (4)8 设备试运、调试、试验 (6)9 不符合项通知单（可选） (6)10 完工报告单 (7)11 质量签证单 (9)水位计密封组件更换作业指导书1范围本作业指导书规定了汽包双色云母水位计解体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、文明生产、检修工艺、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于汽包水位计密封组件更换工作，型号：B69H-32-W型系列无盲区双色云母水位计。
检修地点在锅炉汽包上。
检修的项目为水位计密封组件更换，并对已发现的问题进行处理。
2本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
《B69H-32-W型无盲区双色云母水位计使用说明书》长春锅炉仪表总厂。
3安全措施与环境保护措施3.1严格执行《电业安全工作规程》。
3.2办理检修工作票，严禁无票作业。
3.3工作票安全措施确认，汽包双色云母水位计与系统完全解列,内部无压力且水位计表体温度降至80℃以下。
3.4在拆装水位计过程中避免砸伤及损坏部件。
3.5水位计下部铺设胶皮垫，拆下零部件小心放入指定油盘内，防止落物伤人。
3.6油手套、油棉布、棉纱废弃、废旧垫片要进行分类处理。
4备品备件清单5现场准备及工具5.1现场准备5.3 工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已经铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
气泡水位计安装连接一、气室安装
1
二、气管连接
三、电气连接
面向气泡水位计的接线端子，根据气泡水位计的丝印提示，从左到右的接线
顺序如下面的表格所示：
1)气泡水位计的电源可以选择12V直流供电，也可以选择220V交流供电。
不管选用哪种供电方式，都要保证电源的供电能力在50W以上，以确保
气泡水位计能够安全稳定运行。
2)选择哪种电压等级取决于现场提供哪种电源更方便，需要在订购气泡水位
计的时候和厂家确认好订购号；
导线的要求：VCC和GND两根线至少需要1.5mm2，干节点的接线取决于所带的负载。
气泡水位计安装连接一、气室安装
1
二、气管连接
三、电气连接
面向气泡水位计的接线端子，根据气泡水位计的丝印提示，从左到右的接线
顺序如下面的表格所示：
1)气泡水位计的电源可以选择12V直流供电，也可以选择220V交流供电。
不管选用哪种供电方式，都要保证电源的供电能力在50W以上，以确保
气泡水位计能够安全稳定运行。
2)选择哪种电压等级取决于现场提供哪种电源更方便，需要在订购气泡水位
计的时候和厂家确认好订购号；
导线的要求：VCC和GND两根线至少需要1.5mm2，干节点的接线取决于所带的负载。
